Как правильно сделать пластиковую вентиляцию частного дома

Требования к системе вентиляции и трубам для нее

Для системы вентиляции частного дома применяются универсальные требования, которые в равной мере одинаково касаются любых материалов, из которых будут монтироваться все участки.

Так, вентиляция из канализационных пластиковых труб должна обеспечивать прокачку следующего объема отработанного воздуха:

• для жилой комнаты площадью до 20 кв. метров – 3 куб. метра/час на человека;
• жилые помещения свыше 30 кв. метров – объем воздуха не менее 30 куб. метров/час на человека;
• для кухни с электрической плитой – не менее 100 куб. метров;
• для помещения с газовым котлом или колонкой – 140 куб. метров;
• в ванной и туалете объем воздуха должен быть не менее 110 метров.

Такие параметры для расчета вентиляции в частном доме из пластиковых труб действительны для естественной циркуляции воздуха.

Для использования принудительной системы расчеты проводятся с учетом производительности вентиляторов и другого оборудования.

Кроме этого, при использовании пластиковых канализационных труб обязательно учитывается:

• прочность всех элементов;
• совместимость с вентиляторами и другими элементами вентиляционного оборудования;
• герметичность соединений;
• использование элементов соответствующего диаметра;
• возможность использования крепежных элементов системы воздуховодов;
• в случае необходимости — установка шумо- и теплоизоляции;
• совмещение элементов вентиляции с доборными элементами кровли для установки поверх кровельного покрытия.

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

• Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.

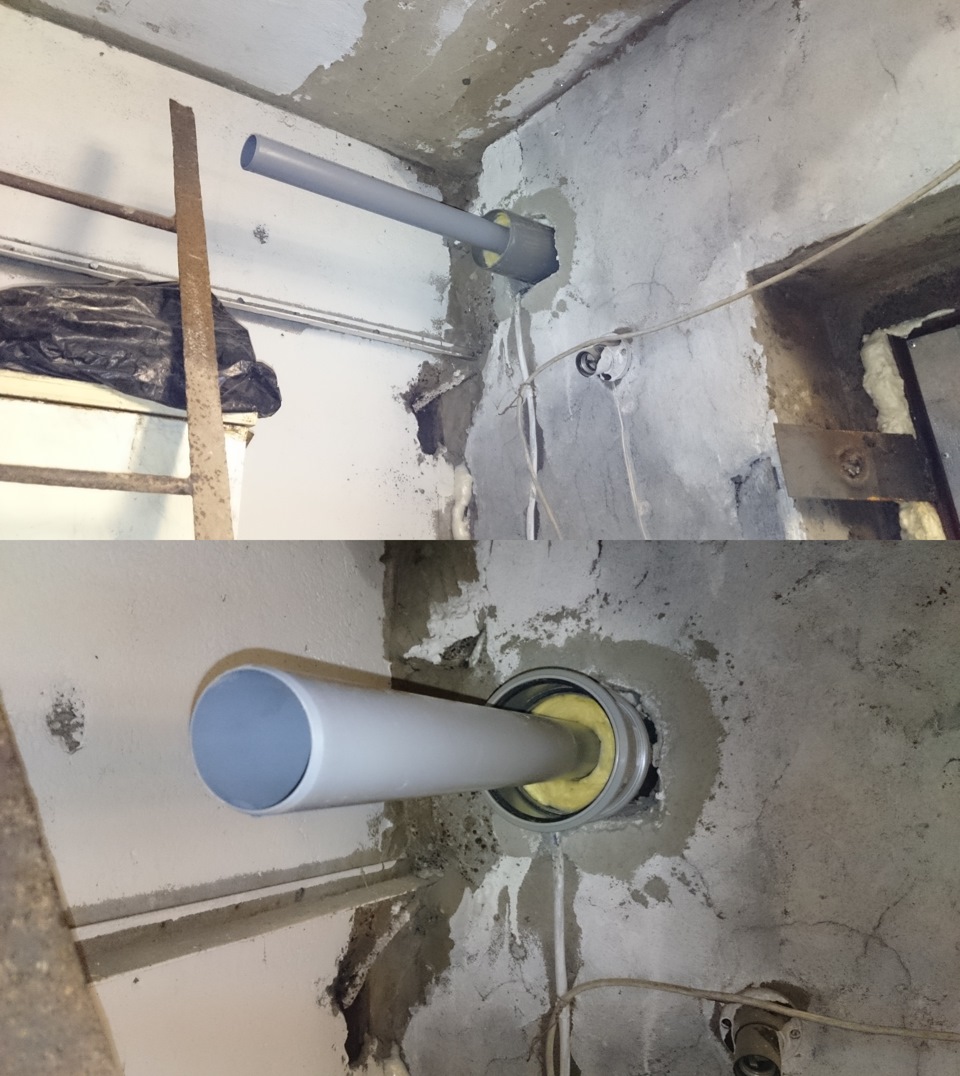

• При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
• При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
• Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
• При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
• Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
• Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

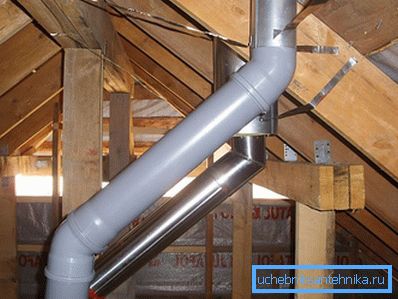

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Канализационные трубы: за и против

До сих пор нет единого мнения о целесообразности использования канализационных труб для установки системы вентиляции.

Многие эксперты демонстрируют рациональность такого решения, в то время как другие так же убедительно критикуют его. Дело в том, что пластик, как и любой другой материал, имеет ряд преимуществ и недостатков.

Положительные аспекты использования пластика для воздуховодов в вентиляционном строительстве включают в себя:

1. Все пластиковые трубы (поливинилхлорид, полиэтилен, полипропилен и т.д.) легкие и прочные.
2. Вентиляционная система будет иметь достаточную герметичность и прочность.
3. Пластиковые изделия относительно недороги и, в отличие от металла, не подвержены коррозии.
4. Благодаря разнообразию форм и размеров элементов, легко строить каналы любой конфигурации.
5. Небольшой вес изделий упрощает и удешевляет монтаж воздуховодов.

Среди недостатков можно выделить следующие:

1. По мнению некоторых экспертов, некоторые вредные вещества, выделяемые полимерами, будут просачиваться в помещение вместе с воздухом, поэтому даже если производители клянутся в отличной экологической чистоте таких труб, лучше использовать пластик только для вытяжки воздуха.
2. Пластиковые трубы не имеют большого запаса прочности и подвержены механическим нагрузкам.
3. Движение воздушных масс по пластиковым трубам неизбежно вызывает трение, которое приводит к накоплению электростатических зарядов на внутренних стенках. Электрифицированная поверхность начинает вести себя как магнит, интенсивно притягивая частицы пыли и грязи, на которых быстро начинают расти все виды грибов, микроорганизмов и плесени.

Поэтому строительство системы вентиляции из канализационных труб представляется оправданным, прежде всего, по экономическим причинам. Кроме того, такая вентиляция будет характеризоваться хорошими параметрами и будет служить надлежащим образом в течение десятилетий.

Достоинства и недостатки труб

Решение использования для вентиляции канализационных труб должно приниматься, учитывая их преимущества и недостатки. Достоинства:

1. Неподверженность коррозии и сохранность своих эксплуатационных характеристик долгое время.
2. Возможность монтирования сетей воздухообмена любой конфигурации и сложности.
3. Гладкая внутренняя поверхность пластиковых труб не создает препятствий воздуху. Поэтому нет необходимости проводить периодическую чистку и можно использовать оборудование с меньшей мощностью.
4. Простота монтажа благодаря низкому весу и технологии соединения – нет необходимости использовать крепежные детали, винты.
5. По техническим характеристикам пластиковые трубы превосходят металлические аналоги. При их скрытой прокладке показатель прочности не имеет весомого значения.
6. Цена канализационных труб в 2-4 раза ниже, чем пластиковых воздуховодов.

Недостатки пластиковых изделий для вентиляции такие, как и у канализационных труб:

• повышенная хрупкость;
• низкая температура плавления.

Пластиковые трубы для вентиляции не следует использовать в помещениях, где возможен подъем температуры до высоких значений. Например, ПВХ трубы деформируются и теряют жесткость при 80 °С.

Разнообразие видов труб и фитингов к ним позволяет собрать вентиляционный канал любой сложности

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.

Края пластины подгибают при помощи киянки.Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.Заготовку соединяют по линиям сгиба и обрабатывают киянкой.Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.Для основы также нужно вырезать прямоугольник.

Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое.

На их концах просверливают дырки, потом ножки снизу загибают.В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

Достоинства и недостатки

             Вентиляция в частном доме из канализационных труб показывает массу
плюсов:

• полная комплектация, позволяющая собрать трубопровод сложной конфигурации;
• большой выбор размеров;
• наличие полного комплекта необходимых крепежей;
• малый вес вентиляции не создает дополнительной нагрузки на стены или перекрытия;
• простота и высокая скорость монтажа;
• никакой специальной подготовки не нужно, сборка напоминает детский конструктор;
• не требуется использовать специальное оборудование;
• при необходимости легко демонтировать или изменить конфигурацию воздуховодов;
• цена в 2-3 раза ниже, чем на пластиковые воздуховоды.

Недостатки:

• высокий коэффициент тепловых расширений. Если замуровать трубопровод в стену, возможна деформация или отслоение слоя штукатурки. Линию воздуховодов большой длины надо собирать с учетом изменения длины при нагревании;
• хрупкость при понижении температур. Приточная линия вентиляции на участке забора свежего воздуха может треснуть или раскрошиться при возникновении механических нагрузок;
• пластиковые детали склонны к накоплению статического электричества. От этого на поверхность налипает слой пыли, которую придется постоянно очищать. Некоторые пользователи видят в этом своеобразный плюс — чем больше пыли осядет на поверхность, тем меньше ее в воздухе;
• нет элементов прямоугольного сечения;
• низкая температура плавления. Сильный нагрев способен вывести систему из строя.

Отсутствие каналов прямоугольного
сечения нельзя назвать критическим недостатком. Пользователи часто выбирают их
из-за внешних данных. Они кажутся более аккуратными и компактными. Однако, у
прямоугольных изделий значительно хуже аэродинамика. Из-за этого увеличивается
уровень шума, что для вентиляции недопустимо.

Последний недостаток можно
обратить в пользу, если нужно состыковать линию сварным способом. Однако,
стандартные соединительные элементы хорошо справляются со своей задачей,
поэтому подобные методы используются редко.

Недостатки вентиляционных и канализационных труб ПВХ

У вентиляционных пластиковых воздуховодов есть два недостаток – низкая температура плавления и высокая стоимость. Именно поэтому в помещения с высокой температурой воздуха, такие трубы устанавливать не рекомендуется. При 80С° воздуховоды ПВХ теряют жесткость и форму.

У канализационных труб ПВХ недостатки тоже есть, несмотря на разницу в цене с вентиляционными, составляющую от 2 до 5 раз, в зависимости от производителя и региона.

• Низкая огнестойкость труб также не позволяет использовать их для обустройства вентиляции в помещениях с температурой воздуха выше 60 С°.
• Не отличаются они и особой прочностью. Производитель постарался максимально сэкономить на материале, что дало значительный выигрыш в весе и повышенную хрупкость изделия.

Полиэтиленовый трубопровод лишен этих недостатков за счет эластичности материала. Хотя именно эластичность материала делает конструкцию, собранную из полиэтиленовых деталей, недостаточно жесткой. В земле особая жесткость не нужна, а в качестве вентиляционной системы, жесткость конструкции является важным показателем. В итоге получаем, что вентиляция из канализационных труб будет иметь практически все те же недостатки, что и пластиковые воздуховоды.

Установка трубы по внешней стене здания и на крышу

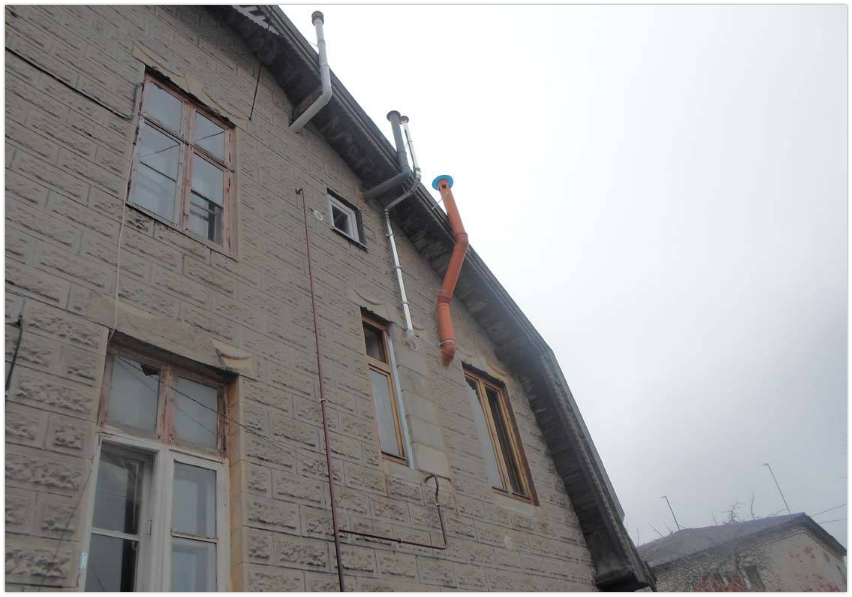

Желательно, чтобы это была фронтонная стена. Перед тем как войти в санузел или в помещение, особенно если до самого сантехнического прибора еще несколько метров от внешней стены, нужно протянуть по наружной стене дополнительный воздуховод, который также выводится над кровлей. Данная мера обеспечит лучшую циркуляцию внутри системы.

Когда канализация внутри дома собрана в самой верхней точке, после сантехнического прибора в трубопровод монтируется тройник раструбом вверх. Затем в него вставляют трубу того же диаметра и выводят ее через перекрытие на крышу. Если на пути следования встречаются различные препятствия (стропила, дымоходы и др.), их придется обойти, не меняя угол наклона при помощи отводов.

Изделия из магазина зачастую не подходят по размеру. Придется распилить болгаркой, а затем снять фаску на конце, чтобы облегчить соединение раструба следующего куска.

На самой крыше выход шахты должен выступать над кровлей минимум 50 сантиметров. Затем на ее конец надевают оголовник, который будет препятствовать попаданию внутрь влаги и снега.

На протяжении всей внешней вентиляции нужно установить ревизионные фитинги, которые имеют вид стандартного тройника с раструбом и смотровым окошком с крышкой. Данная деталь необходима для решения задач по диагностике внутреннего состояния магистрали и выполнения профилактических работ. В случае возникновения затора или попадания инородного тела, через такой узел можно точно определить засоренный участок и устранить его.

Возможность использования канализационных труб для вентиляции

Промышленный выпуск пластиковых труб основан на использовании материалов: полиэтилена, полипропилена, поливинилхлорида (ПВХ), полиуретана. Все они отличаются экологической безопасностью, герметичностью, прочностью. Разнообразие фасонных изделий и форм позволяет выполнять разводку вентиляционных сетей любой сложности и конфигурации.

Как правило, в частном доме для отвода воздуха применяются ПВХ трубы круглого или прямоугольного сечения. Они имеют тонкие стенки, что обеспечивает легкость. Простота монтажа возможна благодаря наличию раструбов с резиновыми уплотнителями.

Существует мнение, что нельзя использовать фановые трубы в системе приточной вентиляции, поскольку пластик содержит отравляющие вещества. Вместе с этим производители таких изделий заявляют об экологической безопасности и качестве продукции.

В качестве вентиляционных можно использовать канализационные трубы круглого сечения

Еще одним моментом, говорящем о недопустимости монтажа вентиляции из канализационных труб в частном доме, является появление статического заряда на внутренней поверхности трубы при движении воздуха. Вследствие этого происходит налипание пыли и грязи. При производстве пластиковых воздуховодов происходит обработка изделий антистатиком. Если произвести подобную процедуру применительно к канализационным трубам, то электризации не будет.

Требование, а не пожелание

До определенного момента вопрос вентиляции помещений не стоял так остро. За счет того, что хозяйство и удобства находились на улице, и приходилось неизменно открывать двери, неизменно был обеспечен приток свежего воздуха извне. Сейчас обстановка изменилась по нескольким обстоятельствам:

• Семьи стали проводить больше времени дома.
• Все удобства были перенесены вовнутрь помещений, что увеличило испарения.
• Были ликвидированы простые печи, каналы которых в большой мере содействовали притоку воздуха.
• До некоторого времени устанавливались металлопластиковые конструкции без возможности микропроветривания.
• Как правило чердачное пространство убирается либо оно употребляется под мансардный этаж.
• Возросло количество применений систем кондиционирования.
• В зданиях стали устанавливать сауны и бассейны.
• При нескольких слоях внутренней отделки ухудшается обмен воздушных масс кроме того через паропропускные материалы.
• Сильное заглубление фундаментов в некоторых местностях ведет к забору природных газов, каковые смогут быть вредными для человека.
• Готовка довольно часто осуществлялась в отдельных помещениях (летних кухнях). на данный момент данный процесс всецело перенесен в дом. Значительно чаще вытяжка не осилит для того, чтобы удалить 100% испарений.
• Распространение систем принудительного увлажнения.

Выбор системы вентиляции

Самые простые данные возможно взять, взяв за базу неспециализированную площадь всех помещений и умножив ее на 3 м3. Как раз столько воздуха должно поступать в час на 1 м2. Для оттока за базу возможно взять такие значения: кухня – 90 м3/час, санузел – 50 м3/час, ванная – 25 м3/час. Чтобы определиться с диаметром труб, обратитесь к следующей таблице:

Но это лишь основные цифры. Нереально все определить только теоретически. Потребуются устройства, каковые продемонстрируют, с какой скоростью происходит полное замещение масс в помещении.

Учитывая все нюансы, вы сможете разглядеть, вправду ли вам нужна система принудительного забора и отвода либо хватит естественной вентиляции дома пластиковой трубой, которая есть более привычной для человека.

Устройство вентиляции

Теперь рассмотрим общую информацию, которая характерна для каждой системы вентиляции частного дома:

1. Для систем естественной вентиляции лучше всего использовать пластиковые трубы с идеально ровной внутренней поверхностью. Монтаж гофрированных труб разрешается только в том случае, если планируется приточно-вытяжная вентиляция.
2. Чем меньше изгибов и кривых в трубопроводе, тем более эффективной будет система.
3. Рекомендуется прокладывать все трубопроводы от входа до выхода как можно короче.
4. Если вы строите естественную вентиляцию, необходимо сделать вытяжные трубы высотой более 5 метров. В противном случае проект будет очень низким. Если вы не можете обеспечить такую высоту, установите вентиляторы в вытяжных каналах на верхних этажах.
5. При принудительной вентиляции мощность крыльчаток следует выбирать таким образом, чтобы количество приточного воздуха было немного меньше, чем количество вытяжного. В этом случае давление в системе будет снижено, что положительно скажется на общем климате в помещениях, а также на состоянии всех конструкций здания.
6. При естественной циркуляции воздух может забираться с улицы или из подвала.
7. Оптимальное количество воздуха для помещения площадью 40 квадратных метров составляет около 120 кубических метров в час.
8. Приток может осуществляться двумя способами – инфильтрацией, через щелевые отверстия и оконную вентиляцию, а также контролируемой, которая происходит через вентиляторы, установленные в трубах, и системами климат-контроля.
9. Вытяжные каналы должны располагаться на расстоянии 25 см от потолка.

Варианты вентиляции в частном доме

Вентиляция помещения необходима для того, чтобы создать оптимальные условия для жизни людей и существования предметов мебели и техники, находящейся в доме.

Если в многоквартирных домах все уже дано сделано специалистами, возводившими здание, то при строительстве частной недвижимости этот вопрос часто упускают.

Иногда обустройство вентканалов считают лишней тратой времени и денег. Однако они являются обязательной частью реализации проекта, обеспечивающей благоприятные для жизни условия и длительные сроки эксплуатации строительных конструкций

Это в корне ошибочное мнение. Затхлый воздух, потеющие окна, неприятные запахи с санузлов и ароматы жареной пищи вместе с чадным дымом будут попадать во все помещения и даже в спальню. Без правильно спроектированной и собранной системы вентиляции комфортная жизнь обитателей дома будет под угрозой.

Вентиляция в частном доме может быть:

• естественной;
• механической;
• смешанной.

Первый тип основан на естественном процессе циркуляции воздушных масс. Никакие механизмы для нагнетания воздуха в дом не используются. Он попадает с улицы, проникая сквозь окна с микропроветриванием или приточные клапаны, организованные в наиболее подходящих для этого местах.

По комнатам дома, в которых не установлены клапаны, воздух циркулирует через дверные проемы и сквозь щели между дверью и полом.

Отработанный воздух покидает дом также естественным путем сквозь вентиляционные шахты, устроенные в одной из стен дома (+)

При механическом типе устройства вентиляции применяются вентиляторы и специальное приточное оборудование. Нужный объем чистого воздуха подается в каждую комнату здания, а отработанный выводится наружу. Это более сложная система, применяемая для больших загородных домов и коттеджей.

Смешанный вариант вентиляции предполагает использование первого и второго типа. Это может быть установка механических приточных клапанов в компании с естественной вытяжной системой удаления воздуха через вентшахты в ванной и на кухне. Или же наоборот – приток естественный, а для удаления применяется механическое оборудование.

Механическая система вентиляции с принудительным движением воздуха состоит из оборудования, требующего периодического ремонта или замены. Чаще всего нужно менять фильтры (+)

Основные преимущества естественного типа:

• энерогонезависимость;
• наиболее дешевая стоимость;
• не требует ремонта;
• минимальное обслуживание;
• можно организовать своими руками.

Кроме положительных моментов этот тип вентиляции имеет существенные минусы. Если бы все было идеально, то прочие варианты обустройства просто не использовались бы. Основные недостатки – зависимость от температуры воздуха и погодных условий, ограниченная площадь обслуживания.

Другими словами, при естественной вентиляции в жаркое время года можно забыть о существовании вентсистемы в доме

Механическая система удобна в использовании, ведь может обслуживать любую площадь дома/коттеджа и совершенно не зависит от погоды. Более того, ею можно управлять по своему усмотрению, поддерживая комфортный температурный режим в помещениях.

Многие системы принудительной вентиляции, имеющие датчики для отслеживания состояния микроклимата в помещении, управляются с помощью пульта

Дополнительные возможности по подогреву поступающего воздуха, по ионизации и увлажнению воздушных масс комнаты и прочее можно организовать путем установки соответствующего оборудования в систему вентиляции.

Основные недостатки механического способа вентилирования:

• более высокая стоимость оборудования;
• потребность в ремонте и периодической замене отдельных элементов системы;
• зависимость от электроснабжения;
• может понадобиться профессиональная установка и настройка оборудования.

Учитывая положительные и отрицательные качества типов вентиляции, для загородных домов и коттеджей чаще всего применяют смешанный тип. Это оправдано с экономической точки зрения и вполне выполнимо собственными руками.

Основные правила обустройства вентиляции из канализационных труб

Чтобы правильно рассчитать схему вентиляционной системы, стоит ориентироваться на рекомендуемые нормативные значения показателей воздухообмена. Так, для стандартной комнаты площадью 20 квадратных метров, на каждый метр площади должно приходиться не менее 3 кубических метров свежего воздуха в час. Для кухни с электрической или газовой плитой показатели намного выше: 110 и 140 кубометров в час соответственно.

Если для строительства вентиляции выбор был остановлен на пластиковых канализационных трубах, то и весь воздуховод правильно будет монтировать только из них. Такой подход позволит избежать образования ступенчатых конструкций внутри воздуховодов, а также упростит процедуру соединения отдельных элементов.

В частных домах не рекомендуется объединять выводы системы вентиляции и канализации. Высок риск образования обратной тяги, способной затянуть в помещение неприятные запахи.

Материалы и инструменты для монтажа

Потребуются для монтажа вентиляционной системы такие инструменты:

• измерительная рулетка;
• маркер для разметки на стенах;
• карандаш;
• наждачная бумага;
• напильник;
• небольшая болгарка; если её нет, то подойдёт и ножовка по металлу;
• плоскогубцы;
• шуруповёрт;
• перфоратор;
• уровень;
• молоток;
• острый нож;
• монтажный скотч;
• герметик.

Для изготовления системы нужны материалы:

• пластиковые трубы нужного диаметра;
• силиконовые или алюминиевые вставки;
• фитинг;
• дюбели из пластика;
• хомуты по диаметру труб;
• силиконовая смазка;
• шурупы.

Внимание

Справка. При закупке материалов лучше взять на 10–15% больше, так как возможны ошибки при расчёте или монтаже.

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

• Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
• Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
• Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

• Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
• Место установки УП тщательно промазывается мастикой.
• Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Конструктивное строение воздуховода

Схема обустройства вытяжной системы будет всегда одинаковой. Конструкции могут отличаться только наличием вспомогательных приспособлений, длиной и типом вентиляции. Стандартный трубопровод состоит из таких частей:

1. Наружная решетка. Ее фиксируют на наружной стене дома. Этот элемент размещают в дальней комнате. Место расположения элемента — над окнами, в торце здания, за отопительными радиаторами.
2. Воздушные клапана. Устройства предотвращают затягивание воздушных масс обратно внутрь помещения.
3. Воздуховод. Его монтаж делают из пластиковых труб, соединительных элементов, заглушек.
4. Фильтр. Небольшое приспособление, предназначенное для сборки пыли, которая может попасть в вытяжку. Как только накопитель заполнится, его нужно очистить.
5. Вентилятор. Его устанавливают, если применяется принудительная система вентиляции или требуется улучшение тяги. Устройство диаметром 100 мм хорошо подходит для труб 110 мм.
6. Гибкие вставки для формирования плавных поворотов.
7. Выходные элементы: уплотнительные прокладки, решетка, дефлектор или насадка-зонтик (защищает наружную трубу от попадания осадков, мусора, мелких животных).

В зависимости от того, где располагается вентиляционный канал, может потребоваться дополнительная звукоизоляция труб. Шумопоглатители устанавливают на вытяжной вентилятор.

Расчет необходимого диаметра труб и количества материала

Интересная комбинация вентиляционных изделий

Алгоритм проведения расчетов вентиляционной системы из пластиковых канализационных труб состоит из решения двух основных задач – расчета продуктивности вентиляции и общего количества материала для постройки.

На начальном этапе проводится расчет, в котором просчитываются диаметры пластиковых воздуховодов.

Он делается следующим образом:

вычисляется объем всех помещений дома, при этом во внимание берутся линейные размеры помещений – высота, длина и ширина;
определяется общее количество воздуха, необходимого для замещения в течение 1 часа в доме, для жилых помещений обычно берется их суммарный объем, для кухни, санузла, бойлерной и котельной применяются установленные нормативы СНиП;
полученный результат суммируется и округляется в большую сторону;
определение диаметра вытяжного отверстия и воздуховодов проводится по специальной таблице, учитывающей скорость потока воздуха и объем перемещаемых масс.

Для расчета количества канализационных труб и соединительных элементов составляется схема прокладки трубопроводов. Для прокладки воздуховодов из ПВХ в доме своими руками схема должна учитывать прокладку отдельно линии общей вытяжки и отдельно вытяжку из кухни и котельной.

В расчете учитываются:

• размеры межэтажного перекрытия;
• условия крепления воздуховодов и изгибов;
• количество труб и фитингов определенного диаметра для отдельных веток вентиляции;
• соответствующие по диаметру доборные элементы кровельной конструкции;

При расчете схемы установки канализационных пластиковых труб своими руками рекомендуется максимально уменьшить количество изгибов и поворотов, сделав трассу максимально ровной и легкой для прохождения воздуха.

Для установки канала отвода воздуха из кухни или котельной рекомендуется использовать трубы диаметром 150 или 200 мм. Для вытяжки из ванной и туалета диаметр вытяжки может быть меньшим — от 100 до 150 мм.

А при прокладке вытяжки в жилых помещениях под натяжным потолком или гипсокартонной конструкцией достаточно каналов диаметром 100 мм.

При подборе нужного количества элементов рекомендуется использовать один диаметр труб и фитингов, это позволит в случае необходимости докупить или, наоборот, вернуть лишние элементы в магазин.

Вентиляция из канализационных труб

Способы и стандарты изготовления канализационных труб определяют их экологичность. Они хорошо подходят чтобы из них были изготовлены вентиляционные каналы. Действительно, имеется кое-какие нюансы, каковые стоит учесть:

• Нужна обязательная обработка антистатическим составом. Изначально эти трубы предназначены для воды, а не для прохождения по ним воздуха, исходя из этого такое покрытие не выполняется в заводских условиях.
• Поразмыслите, будет ли возможность запрятать трубу для того чтобы диаметра.
• Стандарты размера смогут не совпадать с вентиляционными системами. Придется применять переходники. Не забывайте, что не должно происходить резкого сужения диаметра.

Довольно часто нам сложно привыкнуть к вещам, каковые в действительности являются необходимостью. Это возможно пережитком нашего воспитания либо незнания каких-то нюансов. Хорошая вентиляция будет залогом здоровья каждого обитателя дома, и и всего строения в целом.
