Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

2. Следующий этап – выбор угла наклона четырехскатной крыши с вальмами. Его определяют, исходя из используемого кровельного материала. Так как мягкая черепица лучше всего подходит для покрытия скатов сложной формы, допустим угол от 5-50 градусов. Однако, учтите, что чем круче скаты, тем больше требуется кровельного материала, тем тяжелее опорные узлы, тем трудней выполнять монтаж своими руками.
3. Если вы определились с наклоном, можно вычислить высоту конька, умножив тангенс угла между основанием и плоскостью скатов на длину торцевой стены. Четырехскатная мансардная кровля обсчитывается в обратном порядке, исходя из желаемой высоты потолка.
4. Чтобы вычислить расстояние между коньком и концом свеса, нужно вычислить квадрат из произведения половины длины торцовой стены и высоты конька.
5. Площадь крыши можно рассчитать, сложив площади ее скатов, воспользовавшись формулой для треугольника и трапеции.

Коэффициент длины диагональных стропил

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

Использование практического метода расчетов

Какой бы ни была высота одноэтажного дома до крыши, определить высоту конька можно и практическим методом. Его используют при расчетах североамериканские плотники, работа которых ориентирована на возведение малоэтажных каркасных домов. Однако кардинально этот процесс практически ничем не разнится с работами, проводимыми мастерами в иных странах.

У данного метода имеется технологическая особенность: монтажный элемент нижних пяток стропил к основанию осуществляется методом врубки. Стропила опираются на коньковую доску. При несоблюдении этого условия на этапе создания схемы и получения расчетов, уклон станет другим, а этого лучше избегать во время определения крайнего параметра уклона, рекомендованного изготовителем кровельного материала.

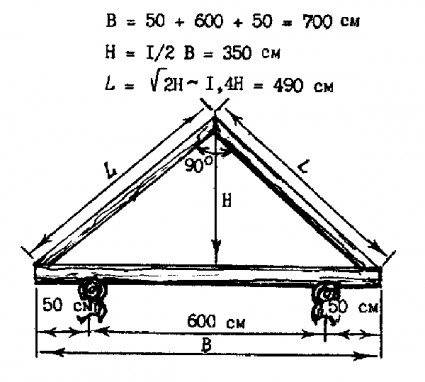

В основе вычислений мы опять имеем равносторонний треугольник, поделенный на две одинаковые части. У нас есть ширина коробки дома и уклон.

Последовательность определения высоты конька будет состоять из таких действий:

• В первую очередь создаем масштабированную схему, и указываем на ней точные размеры коробки дома. Лучше всего, если масштаб будет 1:100, при котором 1 см будет равняться 1 метру в масштабе. Если вам по каким-либо причинам с таким масштабом работать неудобно, можно выбрать свой, покрупнее или помельче.
• Определим центр пролета, и уже от него прочертим вверх линию, являющуюся осью симметрии кровли.
• При помощи транспортира от угла коробки дома пометим угол наклона создаваемой крыши. Для этого проведем линию, опираясь на помеченный угол.
• Чтобы определить, на какой высоте потребуется разместить доску конькового прогона, стоит опираться на данные, полученные в результате пересечения оси симметрии крыши с линией наклона скатов.
• Помечаем абрис конькового прогона и стойки, на которую будет опираться прогон. Их линия симметрии должно совпасть с линией симметрии кровли. Для этого потребуется в оба направления от оси отложить полтолщины коньковой доски и прочертить линии.
• Линия нижней стороны треугольника, диагональ и рядом расположенная боковая грань конькового прогона вместе со стойкой укажут на определяемый нами треугольник, у которого вертикальный катет будет равняться высоте крыши.
• Подъем делаем меньше на треть толщины доски – то есть на глубину врубки нижнего элемента стропил.
• От определенной нами высоты вверх отсчитывает ширину коньковой доски, и прочерчиваем коньковый прогон, после чего – коньковую стойку.
• Теперь согласно масштабу чертим стропильную ногу, учитывая, что у нее будет просадка на треть ширины из-за вырубки. Чтобы сделать работы проще, параллельно диагонали чертим прямую линию длиной 2/3 толщины стропила.

Иными словами, высота конька – это сумма подъема крыши и 2/3 толщины стропила. В реальности идеальной точности в любом случае вы не получите. Однако незначительная погрешность считается таковой, которой можно пренебречь. Незначительные огрехи допускаются по строительным нормативам сооружения конструкции из дерева, указанным в сборнике СП 64.13330.2011. Идеальный просчет характеризуется учитыванием физических процессов на сжатие и смятие деревянных элементов системы.

Выполняем калькуляцию

Расчет площади кровли четырехскатной крыши основан на сумме площадей трапециевидных сторон и 2 треугольников с равными бедрами. Для выполнения расчетов вальмовых скатов можно воспользоваться формулой равнобедренного треугольника. Чтобы узнать площадь трапециевидных сторон, потребуется формула вычисления площади трапеции, которая и заложена в калькулятор вальмовой крыши.

Для расчета площади сторон крыши применяются стандартные геометрические формулыИсточник nts-sk.ru

В базе калькуляторов находится информация о наиболее популярных кровельных материалах. Для получения результата достаточно отметить:

• параметры основания кровли;
• предполагаемый шаг стропил;
• предпочитаемый кровельный материал;
• сорт и размеры древесины, которая будет использована для создания обрешетки;
• регион строительства.

Система самостоятельно проведет полный расчет кровли четырехскатной крыши, и выдаст готовый результат.

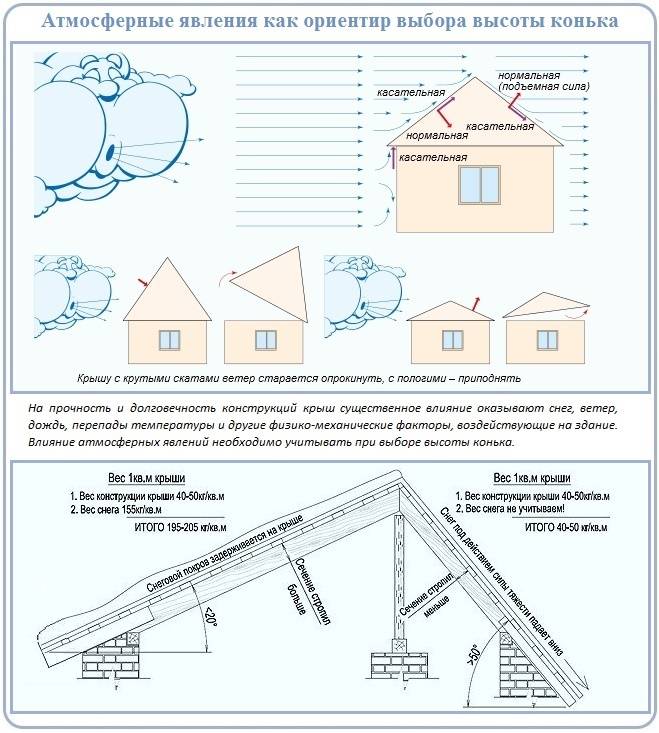

При выполнении вычислений учитывается метеорологическая обстановка района застройки. При этом исследуется интенсивность осадков, а также скорость ветра и сила его потоков. Но надо учитывать, что все формулы калькуляторов, соответственно, и заложенные погрешности, находятся внутри интерфейса, поэтому дать гарантию точности не сможет ни одна онлайн-считалка.

Оптимальные показатели расчета угла наклона крыши в один скат

Как же рассчитать угол наклона односкатной крыши самостоятельно? Начнем с определения нагрузок на будущую кровлю, а затем, выберем оптимальный угол уклона кровли.

1. Расчет нагрузок на кровлю

Нужно учесть постоянные и переменные нагрузки. К постоянным отнесем вес всех строительных материалов и оборудования (антенны, вентиляция и пр.). Переменные нагрузки – это осадки, ветер и вес работников с оборудованием, если вдруг понадобится ремонт крыши.

I. Снег. Если зима в вашем районе проходит почти без снега, то смело можно выбирать минимальный угол ската. В условиях снежной зимы, крыша в 20-25 градусов испытывает снежные нагрузки около 150 кг/м2. В такой местности специалисты советуют делать скат с уклоном 45 градусов, чтобы обеспечить постоянное и равномерное схождение снега с крыши. Средняя зима (центр и средняя полоса России) позволяет выбирать оптимальный уклон в 30-35 градусов. Однако эта цифра будет зависеть от следующего фактора:

II. Ветер. В местности, где преобладают сильные ветра, крышу с крутым уклоном может легко сорвать. В этом случае низ ската лучше располагать к ветру. Для расчета уклона кровли в ветреных районах лучше воспользоваться специальной картой ветровых нагрузок:

III. Дождь и град. Сила падающего града и дождевых капель также оказывает давление на крышу. Крутой уклон сглаживает эти нагрузки, защищая кровельный материал от повреждений в регионах, где часто встречается непогода.

Делаем вывод: несмотря на то, что минимальный уклон 10-20 градусов упрощает работу и удешевляет расходы, оптимальным считается скат под 35-45 градусов, при котором кровля надежно защищена от нагрузок и погодных катаклизмов.

2. Определяем оптимальный уклон

Технические и эстетические характеристики на стороне крутой односкатной крыши, так как пологие скаты могут пропускать влагу, удерживать снег и мусор. Однако для хозяйственных построек, гаражей и небольших домиков крутой уклон совершенно не обязателен, ведь убрать снег и грязь можно и вручную, а обезопасить кровлю от протекания помогут современные герметики. Итак, если мы выбираем:

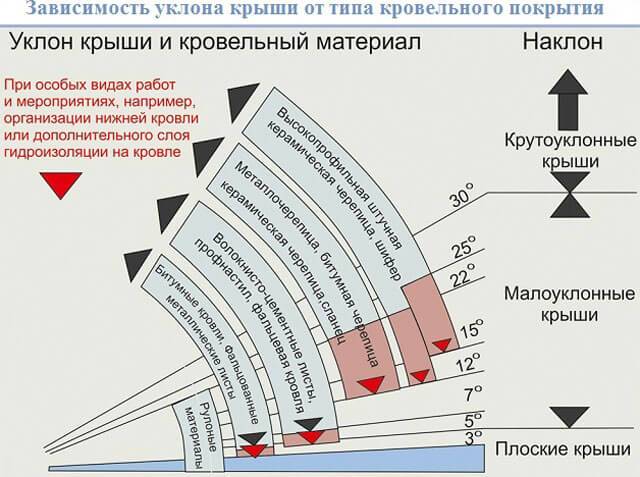

• Маленький уклон 3-11 градусов. Нам необходима усиленная стропильная система, сплошная обрешетка в виде листов влагостойкой фанеры, надежная герметизация стыков и качественная гидроизоляционная мембрана под кровельный материал. Для такой крыши лучше выбрать мягкий кровельный материал, особенно, если это – жилое помещение;
• Средний уклон 12-25 градусов. Такой скат – оптимальный выбор для любых регионов нашей страны. Стыки в этом случае можно не герметизировать, но нахлест кровельного материала лучше сделать в 20 см. Для данного уклона отлично подойдет металлочерепица, профнастил, шифер и пр.;
• Крутой уклон около 45 градусов. Выбирается для регионов с большим количеством осадков в год. Для такой крыши подходят любые твердые кровельные материалы.

3. Базовые расчеты

Чтобы обеспечить нужный уклон, нам необходимо рассчитать длину стропильной ноги и высоту поднятия несущей стены. Воспользуемся известными формулами, которые применяют все строители.

Lbc=Lсд x tgA, где Lbc – высота, на которую нужно поднять стену; Lсд – длина стены дома (без учета дополнительного подъема для ската); А – выбранный угол наклона кровли.

Длину стропильной ноги (Lc) найдем по такой формуле: Lc=Lbc/sinA.

Мы получили длину стропилины от стены до стены. Также, нам необходимо учесть задний и передний свесы, которые нужны для дополнительной защиты от влаги и ветра (обычно берутся по 40-50 см). Так, конечная длина стропильной ноги будет равна: (Lc) 3,36 м + 1 м=4,36 м.

Методы вычисления высоты и площади крыши

Выполнить расчет высоты конька и площади двускатной кровли и остальных сопутствующих параметров можно, не используя программу-калькулятор. Для этого требуется знание элементарных геометрических формул, которые, надеемся, вы не успели забыть с школьных времен. Самостоятельно рассчитать конек можно двумя простыми методами:

• Математический. Этот способ основан на формуле вычисления длины катета треугольника. Если представить двухскатную крышу в вертикальном разрезе, она образует равнобедренный треугольник. Высотой конька называют отрезок, которые идет от середины основания до вершины треугольника (крыши). Чтобы определить, чему равно это расстояние, нужно воспользоваться формулой:

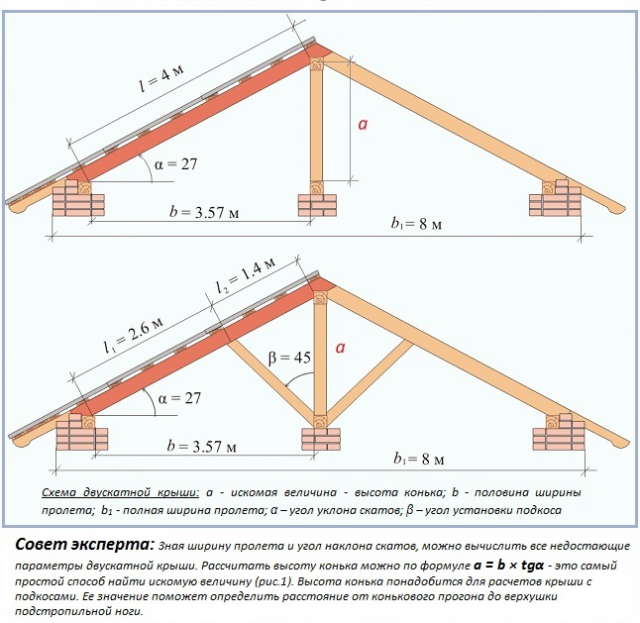

  a= b x tgα, где
  a – высота конька,
  в – расстояние между скатами по карнизу,
  α – угол, образованный основанием крыши и скатом.

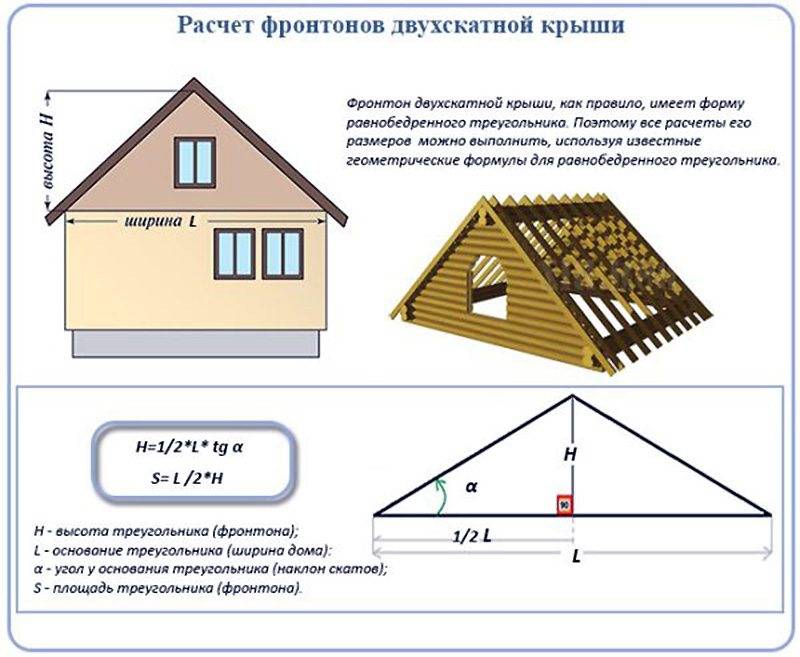

  Выполнив расчет высоты конька, можно вычислить площадь фронтона, а также, сколько пиломатериалов потребуется для его зашивки. Программа-калькулятор использует для вычисления математический метод.

• Графический. Графический метод основывается на построении масштабированного чертежа, отражающего длину и ширину дома, а также реальный уклон скатов двухскатной крыши. На листе бумаги вычерчивают фронтальную проекцию коробки дома, затем с помощью транспортира отмеряют угол между основанием кровли и скатом. Расстояние от карниза до конькового соединения измеряют линейкой и переводят, исходя из масштаба. Для графического метода определения высоты конька не требуется расчет, но ошибки при его использовании возникают не реже.

Полезные рекомендации

Выбирая, к кому обратиться за помощью, помните, что вальмовая крыша – конструкция недешевая, поэтому не терпит ошибок и неточностей. Правильность проведенных вычислений должна быть гарантирована. Для новичков вычисления четырехскатных, вальмовых и шатровых крыш оказываются довольно сложными, поэтому их лучше доверить специалисту-проектировщику со стажем работы в данной сфере. Самостоятельно можно заниматься только вычислениями, касающимися односкатных конструкций для хозпостроек и гаражей, или простых двускатных, сооружаемых для покрытия небольшого дачного домика.

Расчеты параметров крыши

– это важнейший этап, касающийся сооружения кровли. Именно его результат и точность влияет на то, насколько надежным будет сооружение, как долго оно прослужит, будет ли иметь привлекательный и гармоничный внешний вид. Не нужно жалеть время и силы на то, чтобы перепроверить результаты и убедиться в их точности. Это гарантия того, что у вас будет самый прочный дом, рассчитанный на многолетнюю эксплуатацию и обеспечивающий комфорт, уют и тепло.

Точные и правильно вычисленные данные помогут избежать лишних затрат на покупку материалов, а это — разумная экономия при строительстве.

Расчет кровли, стропил и кровельного материала для монтажа крыши (профнастил, черепица, мягкая)

Watch this video on YouTube

Разновидности, типы и виды

Разновидности вальмовых крыш:

1. Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
2.  Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
3.  Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.

Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.

Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

Характерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската

Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

1. 5
2. 4
3. 3
4. 2
5. 1

3

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Игорь, здравствуйте! Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости. Материал — всегда фольгой в сторону помещения. Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними. Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее. Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Устройство стропильной системы и монтаж вальмовой крыши

Стропильная система является мощным каркасом, который должен выдерживать нагрузку всей кровли, включая слои кровельного пирога и покрывной кровельный материал. От того, насколько правильно и точно рассчитана нагрузка на стропильную систему, зависит прочность и надежность кровли.

Возводить стропильный каркас следует с установки элементов, необходимых для возведения стропильного каркаса:

• Установка мауэрлата. Для этого в процессе возведения верхнего ряда боковых стен в них монтируют опалубку, в которую заливается бетонная смесь с установленными в ней крюками. К этим крюкам и крепят мауэрлат — деревянные брусья, к которым крепят основание каркаса;
• Установка лежня для коньковой опоры с установкой на них вертикальных стоек;
• На стойки опор крепится балка конька. Балка должна быть большого сечения, чтобы выдерживать нагрузку центральной части стропильной системы.

Установка мауэрлата

Когда основные части для установки стропильных ног подготовлены, следует приступить к креплению стропил.

Установку стропильных ног производят в следующем порядке:

• Устанавливаются диагональные доски. Крепление нижней части стропильного бруса к мауэрлату производится путем врубки;
• Крепятся центральные стропильные доски;
• Устанавливаются угловые брусья стропил, крепление которых происходит к диагональным ногам;
• Крепление затяжки. Располагают у конька для закрепления стропильных ног;
• Установка центральных стоек. Стойки крепятся одним концом к коньку, другим — к ригелю (затяжке);
• Крепление подкосов — балок, закрепленных на ригеле и стропильной ноге;
• Установка шпренгеля — балки, которая крепится к закрепленной на мауэрлате доски одним концом и к стропильной ноге — другим.

Когда стропильные ноги установлены, к ним прибивается обрешетка.

Когда стропильная система готова, можно приступить к укладке слоев кровельного пирога, а далее — к внешнему покрытию кровли.

Чертеж стропильной системы

Расчеты для разных типов

При односкатной крыше легче всего произвести расчеты и монтаж, для этого не требуется большого опыта в строительстве.

Для начала необходимо измерить ширину всего здания в сантиметрах. Используйте для замеров строительный уровень и рулетку.

После этого действия необходимо поделить полученное значение на второе число планируемого соотношения сторон.

Например, если вы планируете возводить конструкцию с соотношением 1:4, то ширину дома (в см) нужно разделить на 4, в итоге получается оптимальный вариант высоты с небольшой погрешностью.

Также нужно учесть отношение высоты крыши к высоте дома.

С двухскатной крышей может быть немного сложнее, т. к. необходимо точно знать размер угла наклона.

Для этого случая применима следующая формула: половина значения от ширины здания делится на тангенс угла наклона.

Например, тангенс угла 40 градусов равен 0.8, следовательно, половина ширины здания делится на 0.8.

Четырехскатная крыша сегодня набирает популярность благодаря своей прочности, привлекательному виду и возможности легко устанавливать двери и окна.

Есть два вида таких крыш:

• шатровые четырехскатные. Они имеют одинаковую площадь, форму и длину для всех скатов в конструкции. Они отлично противостоят сильному ветру и способны выдержать высокую нагрузку;
• вальмовые четырехскатные. Имеют сложную конструкцию, состоящую из двух трапециевидных и двух треугольных скатов (вальмов). Расходы на закупку материалов и постройку высоки, но данная конструкция позволяет соорудить мансарду с окнами под крышей. Такой тип очень уязвим перед ветрами, поэтому в регионах с преобладающими ветрами потребуются расходы на дополнительную защиту.

Для расчета оптимальной высоты четырехскатной крыши можно использовать формулу для двускатной. Только ширина дома должна делиться не на 2, а на 4.

Также необходимо обязательно рассчитать высоту стропильной системы и толщину досок в ней.

Сложность расчетов обусловлена более массивной конструкцией, под которую требуется установить опоры. Стандартная высота для таких крыш составляет около 2.5 м, с погрешностью 0.5 м.

Самой сложной для расчетов является мансардная кровля или вальмовая крыша (в народе ее называют «ломаной»). В конструкции предусмотрены два ската с изломами.

Как правило, такие крыши используются в случае, если из чердака планируется сделать мансарду.

Изначально необходимо вычислить все углы наклона. Можно воспользоваться формулой для двускатной крыши.

Важно придерживаться следующего правила: нижний угол должен быть более 40 градусов, а верхней в районе от 15 до 40. Правильно рассчитанный конек и высота крыши напрямую влияют на ее внешний вид, долговечность и прочность

Правильно рассчитанный конек и высота крыши напрямую влияют на ее внешний вид, долговечность и прочность.

Если вы не уверены, что можете самостоятельно произвести правильные расчеты, то обратитесь за помощью к специалисту.

Порядок расчета

Выполнить расчет высоты кровли достаточно просто, даже если не иметь под рукой специальной программы-калькулятора. В основу вычислений принимается, что вертикальный срез крыши представляет собой равнобедренный треугольник, основание которого соответствует ширине фронтона. Зная геометрические формулы, мы можем найти высоту конька по формуле вычисления, справедливой для треугольника:

1. Сначала нам необходимо измерить ширину сооружения, а затем разделить эту величину на 2.
2. Затем нужно определить уклон ската, то есть вычислить угол между основание кровли и поверхностью ската.
3. Следующим действием мы по таблице Брадиса или с помощью инженерного калькулятора определяем тангенс угла, образованного основание крыши и скатом.
4. Затем мы умножаем половину ширины перекрываемого сооружения на тангенс угла между скатом и основание крыши, получая высоту конька.

Расчет высоты двускатной кровли

Чем двускатная кровля отличается от односкатной? В геометрическом смысле – тем, что ее сечение сложено из двух прямоугольных треугольников, а не из одного. Если крыша симметрична, то прилежащий катет при угле наклона будет равен не длине стены, а половине этого значения. В остальном расчет идентичен.

Расчет высоты двускатной кровли

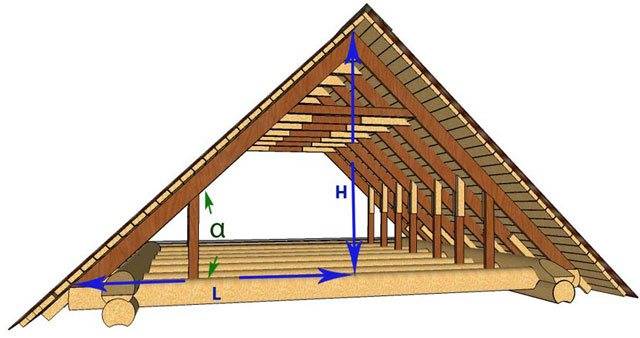

Формула расчета высоты двускатной кровли

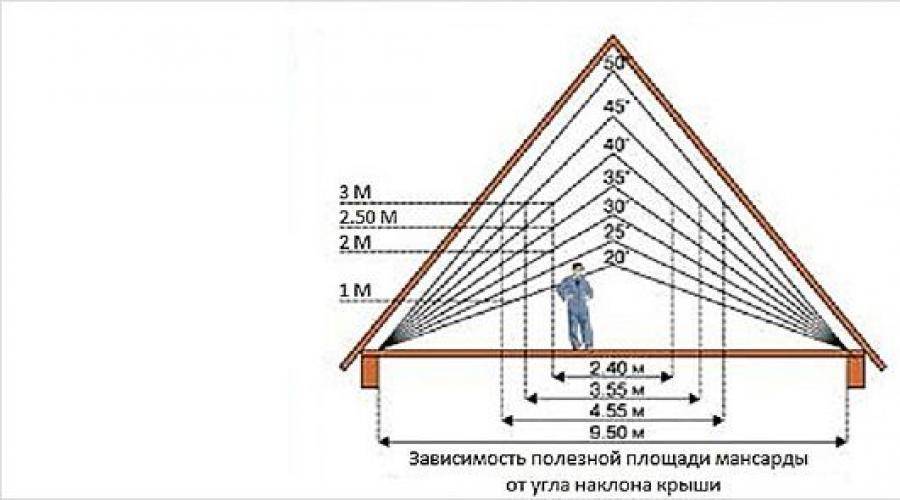

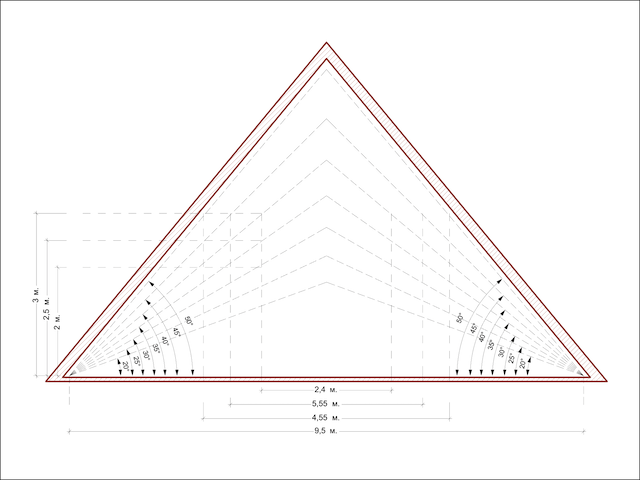

Зависимость полезной площади мансарды от угла наклона крыши

Кстати:

• Если угол наклона двускатной кровли равен 45°, то высота кровли будет равна половине длины стены;
• Если угол наклона двускатной кровли равен 30°, то длина стропил будет в два раза больше высоты кровли;
• Если угол наклона двускатной кровли равен 60°, то длина стропил будет равна длине стены.
