Как сделать дренаж фундамента вокруг частного дома на глинистой почве своими руками: Обзор

Какая вода отводится дренажом

Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.

Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.

Поверхностные воды

Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.

За отведение поверхностных вод отвечает ливневая канализация

Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный  вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.

Грунтовые воды

Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.

Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).

При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте

Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.

Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.

Верховодка

Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.

Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.

Чтобы не было такой ситуации требуется дренаж участка

Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.

Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант  вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.

Требования к основанию

Чтобы избежать фундаментных деформаций, необходимо владеть информацией о причинах их появления. Основными из них являются:

  • просадка;
  • выпучивание;
  • смещение со сдвигом.

Причиной просадки фундамента является несоответствие фактической опорной площади ее норме. Возникновение выпучивания и бокового сдвига связывают с неправильной глубиной закладки основания, когда на фундамент воздействует замерзший грунт.

Какой же фундамент на глине лучше выдержит все нагрузки с учетом горизонтальных и вертикальных колебаний при промерзании грунта? Требований, которые предъявляются к такому основанию, не так уж много:

  • запрещается заниматься закладкой фундамента, сделанного из блочных элементов;
  • обязательное использование армирующего каркаса по всей площади;
  • наличие более значительной по ширине подошвы (если сравнивать с верхней частью фундамента);
  • применение материала для гидроизоляции подошвы.

Дренаж воды в подвале

Потребность в отводе воды из подвала возникает, когда рядом с домом проходит водный пласт, и накапливается вода в подвале. Она накапливается в атмосфере, оседает на стенах, создавая благоприятную среду для размножения грибка. Дренаж в подвале можно устроить двумя способами. Первый способ естественный, второй — принудительный, с применением насоса.

Система дренажа в подвале с помощью погружного насоса

Способ первый: скважина

Этот способ хорош, если на глубине под домом есть водный пласт. Выберите в подвале место, где обычно скапливается вода. Это указывает на то, что здесь уровень пола занижен. Выкопайте квадратный накопитель глубиной 35-50 см и длиной каждой стороны 55-60см. Края накопителя чтобы не обваливались, обложите кирпичом. В центре углубления начните бурить скважину диаметром 6 мм. Глубина скважины должна соответствовать глубине водного пласта. Затем в скважину вставляется труба диаметром 32-40мм. Но перед тем как вставить трубу в скважину, высверлите шестимиллиметровые отверстия на конце трубы и на уровне накопителя. Вода будет стекаться в накопитель и, попадая в отверстия трубы, опускаться в грунт, где ее примут грунтовые воды. Устройство подобного дренажного слива позволит надолго избавиться от воды в подвале.

Способ второй: колодец

Для рытья колодца выберите в подвале самое низкое место. Выкопайте в этом месте круглый колодец, с таким расчетом, чтобы в него встала металлическая бочка вровень с полом. Бочку покрасьте изнутри и снаружи, чтобы она прослужила как можно дольше. На дно бочки установите насос с поплавком. Поплавок при накоплении воды в бочке будет включать насос, и вода будет выкачиваться наружу. Куда вы направите воду из бочки — решать вам. Ею можно поливать растения на участке, либо вывести за его пределы.

Описанные выше варианты дренажа выполняются, когда дом уже построен, обжит, и возникла необходимость решать проблему отвода воды.

Но можно эту проблему предусмотреть заранее.

Можно также использовать металлическую бочку, но у нее необходимо отрезать дно, также перфорировать по бокам, и покрасить с целью защиты от коррозии.

Вода из-под дома будет концентрироваться в этом накопительном колодце. Дренаж для плитного фундамента защитит фундаментную плиту от систематического подтапливания и разрушения. Колодец накрывается люком или решеткой.

ПОСМОТРЕТЬ ВИДЕО

Для удаления воды из колодца есть два варианта:

  1. колодец соединяется трубой с пристенной дренажной системой,
  2. Вода выкачивается насосом с поплавком.

Грамотно выполненный отвод воды от фундамента дома значительно увеличит сроки эксплуатации дома и оздоровит в нем микроклимат. Поэтому нельзя пренебрегать столь важным конструктивным элементом строительства и благоустройства.

Виды водоотводов

Чтобы защитить основание здания от осадков, и талой воды используются разные конструкции водоотвода и объединяются в одну систему. К ним относятся: отмостка, водосток, вертикальные скважины, дренажные системы.

Отмостка

В случае средней некритичной нормы осадков за год в определённом месте защиту фундамента выполняют с помощью отмостки. Обычно она выполняется из бетона, но могут быть устроены и накопительные приспособления. Каждый из вариантов позволяет осуществить отвод воды от отмостки дома на безопасное отдаление, в соответствии со своей шириной.

Отмостка должна отвечать надлежащим качественным характеристикам:

  • она должна выступать на 25-30 см по сравнению с крышей;
  • её установка требуется по всей окружности дома;
  • необходима установка незначительного уклона (меньше 5 градусов), что будет обеспечивать слив воды в другую сторону от стен дома;
  • отмостку должны составлять подстилка (из щебня, гравия) и бетонное покрытие.

Если влажность грунта невысокая и осадков выпадает немного, то с отведением воды от фундамента справится отмосткаИсточник vsedosky.ru

Водосток

Водосточная система тоже способствует ограждению фундамента от излишков воды. Без неё масса осадков направится к подножию здания, будет заливать стены, подмывать фундамент. Из-за этого поверхность стен плесневеет, а деревянные составляющие – гниют.

Установка водостока, который составляют жёлоба и трубы, помогает оптимально обезопасить жильё от верхнего водяного потока. Основная задача – отвод воды на достаточное отдаление от основания здания. Для этого используют:

  • дренажный колодец;
  • канаву,
  • общую или частную канализацию;
  • накопительный коллектор;
  • ёмкости на полив грядок.

Водосток собирает воду с крыши и отводит ее подальше от фундаментаИсточник dekordoma.com

Вертикальные скважины

Для такого варианта водоотвода требуется пробурить вертикальные скважины в виде пятиметрового колодца. В него вставляется рейка, обёртывается геотекстилем.

Рейка засыпается гравием, горловина колодца закрывается щебнем и геоматерией. Потом все элементы системы маскируются дёрном. Подобные скважины в самых затопляемых местах способствуют снижению уровня грунтовых вод и быстрому осушению больших луж.

Использование вертикальных скважин при возведении дома в местах в местах с большим количеством грунтовых водИсточник kamtehnopark.ru

Дренажные системы

Дренажная система – более затратный и продолжительный по времени способ, но более эффективный. Требуется изучение местности, угла наклона, предполагаемой нагрузки (на основе этого подбирается материал).

Дренажная система включает в себя три типа:

  • пластовый – используется очень часто, укладывается под всей территорией строения в виде песчаной, щебневой, гравийной «подушки»;
  • внутренний дренаж – трубы, прокладываемые под подвальным помещением здания или под всем фундаментом, а потом ведущие в колодец;
  • внешний дренаж – располагается по окружности здания и включает в себя траншеи, трубы, для направления воды в скважину.

Внешний дренаж имеет два вида:

  1. Открытая дренажная система – по окружности выкапывается канава. Способ отличается дешевизной, эффективностью, но эстетика оставляет желать лучшего.
  2. Закрытая система – на дне выкопанных траншей укладывают песок, щебень. Потом туда прокладывают трубы, ведущие в колодец или водосток, оборачивают их геотканью, маскируют дёрном.

Хорошая дренажная система для отвода воды от фундамента дома, проектируется вместе с самим проектом домаИсточник strodom.ru

Столбчатый фундамент


Лучшим вариантом для глинистого грунта станет и столбчатый фундамент, наиболее популярна свайная разновидность. Хоть это и недорогой вариант, но прочность у него довольно высокая:

  • сложность заключается в том, что может понадобиться довольно глубокое бурение под сваи. Но это будет гарантией надежности и долговечности всего строения;
  • на подобранном участке следует пробурить отверстия диаметром более двадцати сантиметров и глубиной ниже точки промерзания. На дно высыпается гравий, можно использовать специальный дренаж. Затем устанавливается труба, которая заливается при помощи бетона хорошего качества. Утрамбовать следует послойно. Потребуется армированный каркас, для которого лучше использовать металлические прутья. Шаг фиксации столов не должен быть больше двух метров;
  • с таким фундаментом исключено повреждение любого строения в результате движения почвы.

Организация поверхностного дренажа

Дренаж поверхностного типа может быть засыпным или лотковым. В обоих случаях монтаж начинается по общей схеме:

  • Разметьте участок под дренаж и в наиболее нижней точке установите водоприемный колодец. По периметру размеченной рабочей площадки выкопайте траншеи с уклоном около 30 градусов в сторону водоприемника. Оптимальная глубина – 50 см, ширина – 50-60 см.
  • Выведите все траншеи к общей канаве, которая будет идти к водосборнику.
  • Засыпьте в траншеи слой мелкого песка в 10 см и тщательно утрамбуйте его.

Совет. Чтобы проверить эффективность системы траншей, проведите простейший эксперимент: поочередно наливайте в канавы воду и следите, потечет ли она в нужную сторону – к колодцу-водоприемнику. Если наблюдаются отклонения в движении, подкорректируйте угол наклона стенок проблемных траншей.

Далее обустройство засыпного дренажа выполняется по следующей технологии:

  • Уложите в канавы геотекстиль.
  • Заполните траншеи щебнем: 2/3 глубины засыпьте крупным материалом, а оставшуюся 1/3 – мелким.
  • Закройте слой мелкого щебня дерном.

Подготовка траншеи

В свою очередь, укладка лоткового дренажа продолжается по такой схеме:

  • Подготовьте лотки, бетонные или пластиковые, под ширину траншей.
  • Засыпьте в траншеи слой мелкого щебня в 10 см.
  • На щебень залейте цемент и тут же установите на него лотки.
  • В конце смонтированных лотков закрепите пескоуловители.
  • Закройте лотки прочными декоративными решетками.

Особенности технологии возведения фундамента в зависимости от вида грунта

С помощью правильно подобранного типа фундамента и соблюдении технологий возведения основы можно создать прочную опору для постройки на любых видах песчаных почв.

Пылеватый и мелкозернистый

Для строительства дома на пылеватом и мелком песке из-за крайней неустойчивости пластов необходимо создать максимально прочную основу. В таких случаях допустимо возведение плиточного фундамента. Для этого снимают плодородный слой земли и отливают бетонную плиту, масштабы которой чуть больше площади планируемого здания. Конструкция не разрушается под воздействием сезонных изменений в почве, так как такой тип основания способен перемещаться вместе с грунтом, поэтому его называют плавающим фундаментом.

Другой более распространенный способ создания прочного основания под постройку на пылеватой и мелкой песчаной почве – применение монолитного ленточного фундамента мелкозаглубленного типа. Рекомендуется делать его трапециевидной формы с расширяющимися книзу линиями. Это способствует значительному уменьшению влияния морозного пучения на основание дома.

Перед заливкой фундаментной ленты траншею оборудуют гидроизоляционным слоем. При закладке конструкции подошвы под строение на мелком песке и пылеватых грунтах особенно важны дренажные работы. В качестве эффективных способов рекомендуют закрытые системы, которые оборудуются на базе дренажных труб.

При работе по возведению подошвы основания для тяжелых зданий на мелком и пылеватом песке стоит использовать свайно-ленточный вариант обустройства фундамента:

  • выполняют разметку, выкапывают котлован, устанавливают опалубку;
  • в местах пересечений ленты пробуривают скважины глубиной до устойчивых пластов почвы;
  • в скважины устанавливают трубы на основе асбестоцемента, качественно выравнивают конструкции, укрепляют распорками;
  • трубы заливают бетонным раствором на 1/3, слегка приподнимают для образования утолщения внизу. Далее трубы заполняют раствором, предварительно опустив в них арматуру.

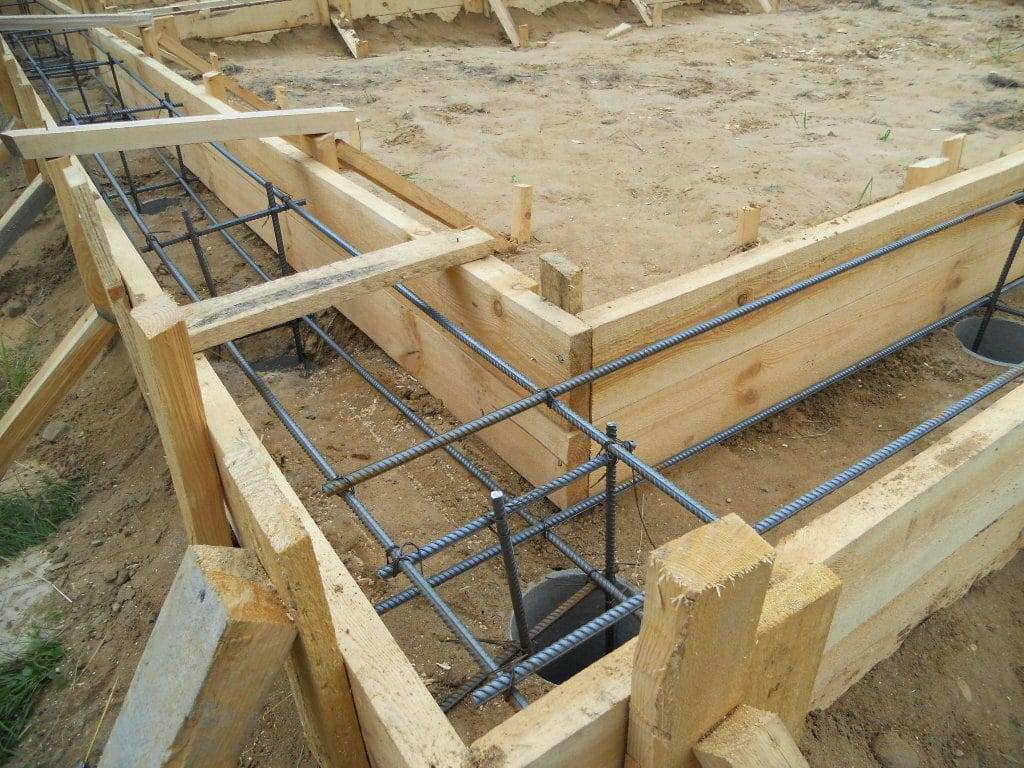

Опалубка и арматура для свайно-ленточного фундамента

Сваи можно залить и без установки труб, если среда не очень влажная и скважины не наполняются водой:

  • нижнюю часть скважины расширяют при помощи специального плуга;
  • в скважину опускают армирующий материал и заливают раствором;
  • после застывания свайных конструкций приступают к заливке ленты в опалубке.

Специалисты отмечают, что после заливки фундамента на мелкозернистом и пылеватом песке конструкция должна простоять в течение полугода перед продолжением строительных работ.

Крупный и гравелистый

Так как крупнопесчаные почвы располагают надежным уровнем несущей способности, здесь актуальны любые виды фундаментных конструкций:

  • если планируется строительство дома без подвала, чаще всего применяют ленточный вариант мелкозаглубленного типа;
  • под строение из легких материалов в виде каркасных сооружений, деревянных домов или щитовых конструкций подходит столбчатое основание;
  • для массивных строений с цокольным этажом выполняют ленточный фундамент сильно заглубленного типа.

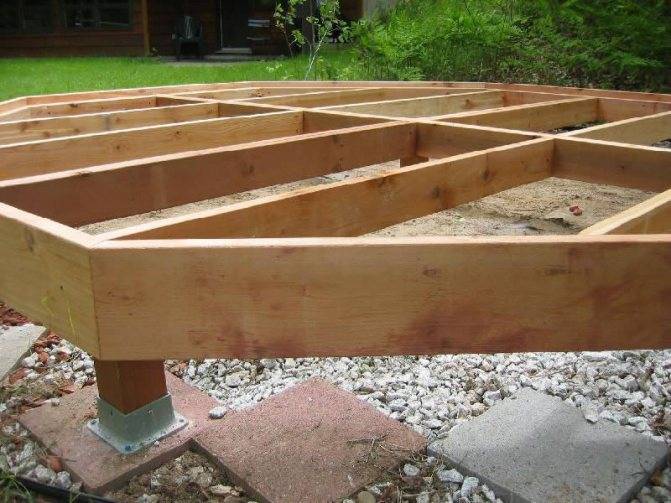

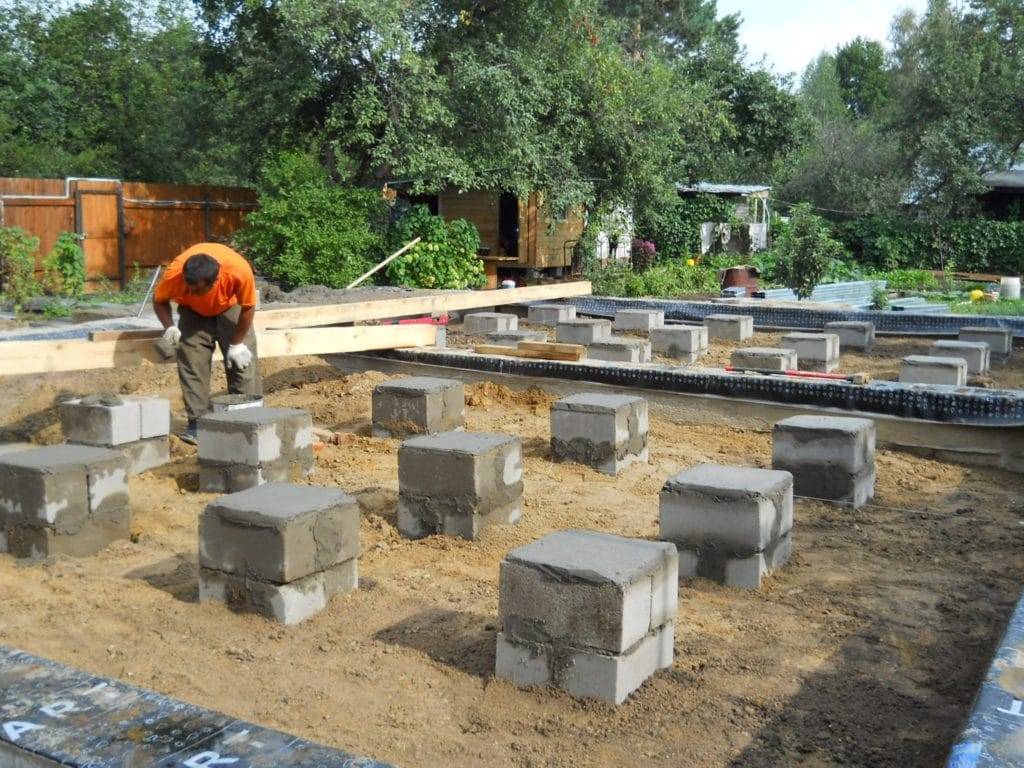

Столбчатый фундамент для каркасного дома

При закладке столбчатого или ленточного варианта подошвы основания также задействуют фундаментные блоки или керамический кирпич.

На мелкозаглубленное ленточное основание на крупном песке можно поставить здание из пеноблоков или древесины, каркасный/щитовой вид сооружения или же небольшой кирпичный дом. При этом глубина закладки подошвы варьируется в диапазоне 40-70 см.

Технология заливки монолитной мелкозаглубленной ленты своими руками:

  1. Подготовка участка. Сняв плодородный пласт земли, выровняют поверхность.
  2. Разметка. Работы выполняются на основе проекта дома.
  3. Подготовка траншеи. Выкапывают траншею глубиной 60-80 см. Ширина углубления равна толщине планируемых стен плюс 20 см, то есть по 5 см с обеих сторон стены для устойчивости конструкции и по 5 см для опалубки.
  4. Заливка опалубки бетонным раствором.

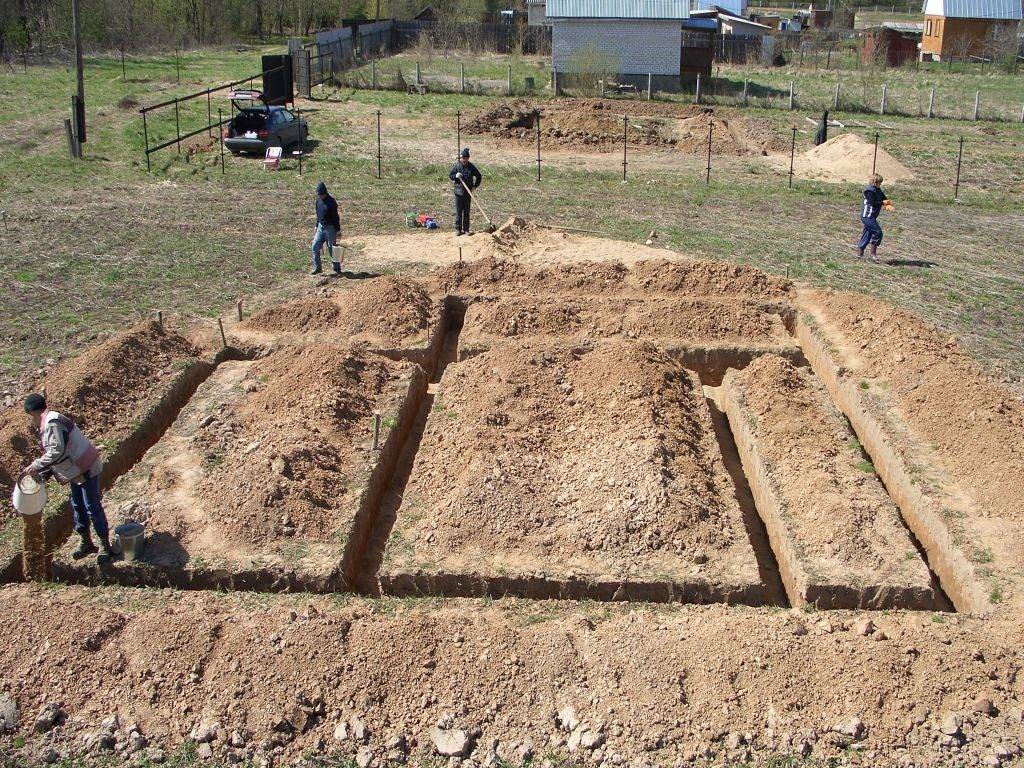

Траншеи для сооружения фундамента

Для опалубки применяют листы фанеры, обрезную доску, профлист, внутреннюю поверхность выстилают полиэтиленом, для усиления композиции используют армирующие материалы.

При строительстве массивных зданий или домов с жилым цокольным этажом или же подвалом закладывают глубокозаглубленную фундаментную ленту. Притом подошву под кирпичный дом устанавливают на 20 см ниже уровня промерзания почвы. Глубокозаглубленный ленточный фундамент со всех сторон обеспечивается гидроизоляционным слоем, включая и нижнюю поверхность. Также обязательно выполняется качественный дренаж.

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

  1. Во-первых, все работы должны проходить летом – по понятным причинам.
  2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
  3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
  4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
  5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
  6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
  7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

  1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
  2. Дайте фундаменту время просушиться.

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

  • поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
  • пристенный дренаж фундамента;
  • кольцевой дренаж фундамента;
  • пластовый дренаж.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Инструменты, стройматериалы

Предварительно готовятся инструменты:

  • тачки для транспортировки лишней земли с участка;
  • лопаты для рытья траншеи;
  • строительный уровень для контроля уклона;
  • ножовка для резки трубопровода;
  • шнур, деревянные колышки для разметки.

Строительные материалы:

  • геотекстиль, выполняющий роль фильтра. Защищает конструкцию от мусора;
  • песок, гравий средней фракции для песчано-песочной подушки;
  • бетонные, пластиковые желоба;
  • пескоуловители, дождеприемники;
  • цемент.

Для глубинного водоотвода требуются перфорированные пластиковые трубы, диаметром 10-11 см, соединительные элементы.

Когда нет желания собственноручно делать накопительный колодец, его можно приобрести готовым.
