Последовательность работ
Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.
Последовательность выполняемых работ такая:
- Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
- Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
- Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
- Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
- Закрепить распределительный щиток, провести в дом электричество
- Укладка внутри дома кабелей, установка и подключение выключателей и розеток
- Установка и подключение заземления
- Проверка сети и получение акта
Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.
Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.
Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)
Требуемые нормы безопасности
Для обеспечения электробезопасности монтируемой проводки в загородном домовладении, следует заранее предусмотреть использование таких элементов, как защитное заземление, УЗО и автоматы.
Защитное заземление
Как уже говорилось ранее, в большинстве случаев для питания загородных домов задействованы старые четырехпроводные ЛЭП. Это означает, что используется совмещенный нулевой и заземляющий провод. При его обрыве на корпусе оборудования может появиться опасное для жизни напряжение. Автомат не отключится по причине протекания через него номинальных токов. Для исключения подобных ситуаций необходимо смонтировать на участке дополнительный заземляющий контур.
Устройство контура защитного заземления
Обратите внимание! Для монтажа системы заземления на даче рекомендуется воспользоваться заводскими модульно-штыревыми контурами. Их можно установить в любом типе грунта, без потери рабочих характеристик
УЗО
Установка устройства защитного отключения позволяет обеспечить безопасность человека от поражения электрическим током, а также предотвратить развитие пожара. УЗО реагирует на токи утечки, которые образуются при повреждении изоляционного покрытия жил или при обрыве нулевого провода. УЗО рекомендуется монтировать непосредственно на вводе питания.
Уставка на отключение выбирается с учетом расчетных токов утечки всего электрооборудования, которое используется на даче. Полученное значение необходимо увеличить в три раза. В продаже имеются УЗО со следующими величинами номинальных дифференциальных токов: 10, 30, 100, 300 мА.

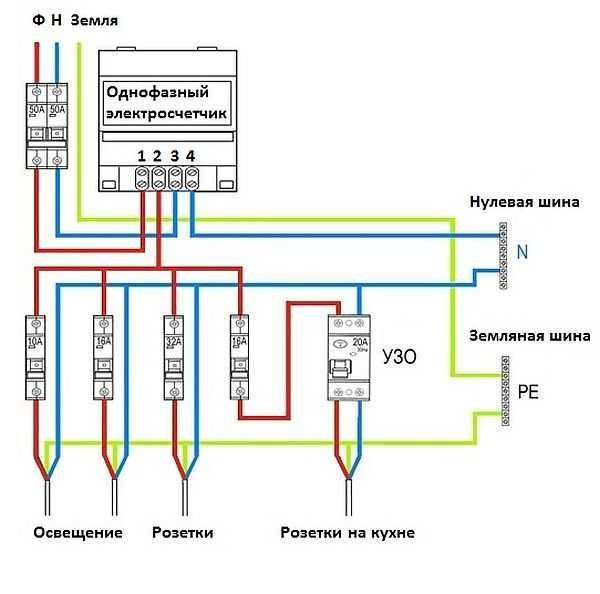

Схема подключения УЗО и автоматов защиты
Автоматы защиты
Для защиты КЛ от токов перегрузки и коротких замыканий, следует использовать автоматы защиты. Они устанавливаются для каждой отдельной группы потребителей. Подбор ведется в соответствии с расчетным потреблением тока. Как правило, отдельные автоматы монтируются на осветительные и розеточные сети.
Разводка проводов своими руками
В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.
Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:
- Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
- Все точки соединения должны располагаться в распределительных коробках.
- Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.
Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.
Как правильно соединять провода
Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:
С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.
С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов
Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.
С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины
Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.
Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.
САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.
Watch this video on YouTube
Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.
Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.
Выбор сечения кабеля по длине и мощности
Рассчитываем максимальный ток нагрузки:
- Iн = P/U·cosφ
- U – напряжение 220 В,
- Cosφ = 1,
- Iн = 9000 Вт./220 В = 40,9 А.
Для ускорения процесса воспользуемся таблицами определения S кабеля, по мощности, току, длине и материалу проводов (медные или алюминиевые). Таблицы есть в ПУЭ (правила устройства электроустановок), в Интернете и других нормативных документах.
По требованиям ПУЭ монтаж проводки в частных домах делается только кабелем с медными проводами. Поэтому будем придерживаться плана для медного провода, сеть с одной фазой, напряжение 220В.
Расчеты для алюминиевых проводов
В нашем случае ток 40А, мощность 9 кВт, в таблице таких показателей нет, для проекта выбираем на ступень выше 46 кВт,10,1 А – соответствуют медному кабелю с сечением проводов 6 мм/кв. Это с условием, что длина кабеля будет составлять несколько десятков метров. Если по плану более 80 м надо учитывать потери.
Все провода за счет неоднородности метала, имеют удельное сопротивление, по причине которого энергия теряется на нагреве.
При потерях напряжения выше 5%, сечение проводов следует увеличивать, рассчитаем сопротивление кабеля:
Удельное сопротивление металлов
- R = pL/S
- р – удельное сопротивление 0,0175,
- L – длина кабеля 100 м,
- S – площадь сечения проводов 6 кв./мм.
R = 0,0175·100/6 = 0,291 Ом,
Это значение надо удвоить, ток по кабелю проходит дважды, по фазе в нагрузку и по нейтральному проводу в сеть R = 0,583 Ом.
Рассчитываем потери:
Uпот. = I·R = 2 х 10А х 0,583 Ом = 11,6 В.
В процентном соотношении: 11.6 В./ 220В х 100% = 5.27% потери составляют немного больше 5%. Выбираем кабель по таблице на ступень выше 10 кв./мм. Все эти вычисления проводятся своими руками в спокойной домашней обстановке. Прежде чем подключаться к ЛЭП, подготовьте узел учета и распределительный щит. Заведите в него кабель, подключите провода к вводному автомату защиты и заземлению, установите контур заземления. Со стороны ЛЭП или РП подключения делают электрики обслуживающей организации, своими руками туда лучше не лезть, это небезопасно и противозаконно.
Для чего нужна схема разводки?
Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.
Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.
Образец схемы, которую может набросать собственник жилья
Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире
Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.
Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?
Рассмотрим электросеть с точки зрения составляющих частей:
- Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
- Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
- Розетки и выключатели с качественными контактами, безопасными корпусами.
В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

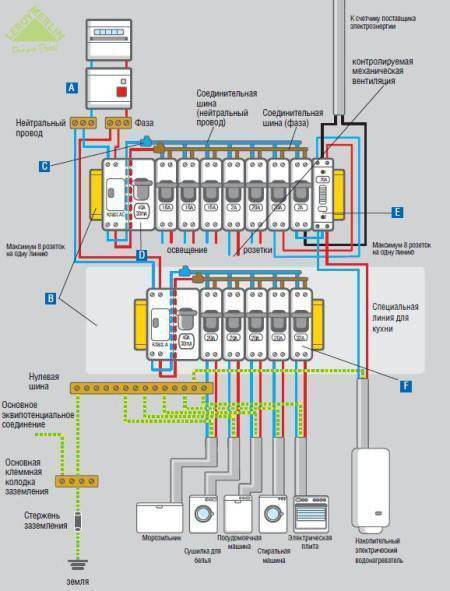

Примерная схема электропроводки в частном доме
Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата
Вариант #1 — разводка типа «звезда»
«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.
Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.
При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть
Вариант #2 — разводка типа «шлейф»
«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.
Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.
Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек
Вариант #3 — распределительные коробки
Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.
Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.
Как выбрать подходящий кабель
При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.
Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.
Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.
На сколько модулей нужно устанавливать щиток
Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.
Допустим на этаже у Вас:
- 3 комнаты.
- Кухня;
- Корридор;
- Бойлер;
- Стиральная машинка;
- Система теплый пол в 3-х комнатах и кухне;
- Электрическая плита;
- 4 кондиционера.
Исходя из этого в распределительных щит Вам необходимо установить:
- 5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
- 14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
- 1 УЗО на 25–32 А для подключения электрической плиты.
Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.
После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.
2 Нюансы составления проекта энергоснабжения деревянного дома
Работы следует начать с получения технических условий в местном отделении поставщика электроэнергии. Затем приступают к расчету сводной мощности бытовой техники, осветительных и других приборов. Эту операцию несложно выполнить своими руками, используя таблицу ниже.
| Устройство | Потребляемая мощность (средняя), кВт |
| Электронагреватель | 1,4 |
| Духовой шкаф | 1,2 |
| Тостер | 1,2 |
| СВЧ-печь | 1,8 |
| Чайник | 1,2 |
| Фен | 1 |
| Утюг | 1 |
| Варочная плита | 2,5 |
| Лампочка | 0,12 |
| ПК | 0,55 |
| Стиральная машинка | 0,7 |
| Холодильник | 0,4 |
| Пылесос | 1 |
| Телевизор | 0,2 |
После расчетов создается схема прокладки электрики. Порядок действий простой:
- Составляется техплан дома. На нем отмечаются точки установки электроприборов, ламп, выключателей, розеток, прочего оборудования.
- Для подключения техники подбирается подходящий тип кабеля.
- На схеме разводки отмечаются места, где будут поставлены распределительные коробки. Одно такое приспособление обычно применяется для двух соседних (смежных) помещений в доме.
- На плане указывается мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
- Оборудование, потребляющее много энергии (печи, отопительные котлы, водонагреватели), объединяют в одну группу. Для их подключения применяется отдельный автомат.
- Менее мощные приборы (люстры, торшеры и так далее) собирают в другую группу.
На схеме отмечают дистанции от линии, по которой проложен кабель, до всех оконных и дверных проемов и удаление электрических точек от потолочной и напольной поверхностей. Это делается для того, чтобы впоследствии при необходимости проведения ремонта в доме вероятность повреждения проводки была минимальной.
В процессе проектирования следует придерживаться нескольких важных рекомендаций. Специалисты-электрики советуют работать по таким нормативам:
- Прокладка кабеля осуществляется вверху либо внизу стены с отступом 0,2 м от потолка или пола.
- Установка распределительного щита производится в прихожей дома на высоте 150–170 см, чтобы дети не могли добраться до него.
- Повороты внутренней проводки делаются под углом в 90°.
- Из соображений эстетики и удобства использования все выключатели монтируются на одной высоте (0,8–1,5 м). Их обычно закрепляют со стороны, где находится ручка дверей, ведущих в комнату.
Розетки устанавливаются на любой высоте (ПУЭ и СНиП не оговаривают этот момент). Но места их монтажа следует продумать максимально грамотно, учитывая схему расстановки крупной бытовой техники и мебели. Тогда после ремонта для подключения электрооборудования не придется использовать удлинители.
Видеоролики о монтаже электропроводки в частном доме
Устройство электропроводки в доме своими руками продемонстрировано в видео:
Пошаговая инструкция проведения электропроводки в частном доме в ролике:
Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.
Разметочные работы
Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:
Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.
После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.
Электромонтаж внутренней проводки
Чтобы вы не ломали голову «с чего начать», мы сгруппировали все действия в 5 шагов для монтажа электропроводки на даче своими руками:
- Разметка.
- Штробление.
- Установка подрозетников и распредкоробок.
- Прокладка кабеля.
- Сборка схемы и подключение.
Вводной кабель
Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.
Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.
Разметка стен
Нужно определить расположение всех электроточек. После этого вы можете разметить будущие линии проводки. Сделать это можно чем угодно — мелом, карандашом или малярным шнуром от щитка до каждой точки. По этим линиям вы можете посчитать, сколько нужно кабеля для прокладки проводки.
Прокладывать кабель в полу из дерева не стоит – это можно делать, если он у вас залит цементной стяжкой. В этом случае обязательно использовать гофру, чтобы избежать повреждения электрических линий.
Штробление и углубления для подрозетников
Три основных способа сделать штробу в стене своими руками:
- С помощью перфоратора с насадкой «долото» или «шило».
- Штроборезом.
- Болгаркой с алмазным диском.
В принципе они подходят для всех видов твёрдых несгораемых материалов
С помощью штробореза получится ровная и аккуратная штроба, но это не важно — в последствии она заделывается раствором и шпаклюется. Поэтому чтобы сделать штробу своими руками не стоит покупать штроборез, можно обойтись и перфоратором
Колодцы для установки подрозетников и распредкоробок делаем с помощью коронок с твёрдосплавными напайками или алмазными. Стандартные размеры подрозетника по наружной стороне: глубина – 45мм, диаметр – 68мм. А внутренние габариты – 68х40мм. При этом существуют и другие размеры подрозетников, не ошибитесь при подборе коронки.
Для установки нескольких розеток и выключателей в один ряд – высверливают несколько отверстий, а сегменты между ними выбивают перфоратором с насадкой долотом.
Прокладка линий
При прокладке электропроводки на даче в стенах, гофру использовать не обязательно. Используйте кабель ВВГ (или ВВГнг), так как не будет проблем с соединением жил.
Сами же провода крепят в стене либо с помощью алебастра, либо дюбель-хомутами
На этом этапе важно проложить правильное количество проводов, для всех электроприёмников
Крепление распределительных коробок и подрозетников
Чтобы розетки не вывалились из стен вместе с вилкой важно не только их правильно установить, но и хорошо закрепить подрозетники. Для этого используют шурупы с дюбелями
Второй способ – установить подрозетники и распредкоробки на алебастр. При работе с алебастром нужно действовать быстро. В углубления закладываете столько раствора, чтобы подрозетник его не слишком сильно выдавливал.
Подключение розеток и выключателей
Последний этап выполняют после оштукатуривания и высыхания стен. Штукатурку затирают и устанавливаются розетки. Особых рекомендаций нет, нужно просто установить все элементы ровно, по уровню. На этом пошаговое описание скрытого электромонтажа можно считать оконченным.
