Что такое удлинитель потока? Основные характеристики и место применения

Как сделать удлинитель потока для радиатора

Удлинитель потока для радиатора является рациональным решением при неровном прогреве отопительной конструкции. Он распределяет тепловой носитель одинаково по всей протяжённости батареи и тем самым приносит необходимое тепло в помещение. Допустим, в случае бокового подключения первые секции батареи горячие, а следующие – холодные.

• Особенности
• Как сделать своими руками

Удлинитель потока для радиатора радиатора правый 1/2″

Специалист ЖЭКа говорит вам, что проблема в батарее, и перед вами предстаёт два варианта:

• либо переподключать радиатор, применяя схему подачи теплового носителя по диагонали;
• либо своими руками соорудить специальный проточный удлинитель.

Первый способ потребует больших денежных вложений. Плюс ко всему, не всякий владелец недвижимости будет рад заниматься переподключением радиатора, так как подобная операция точно подпортит весь дизайн комнат.

Вывод – если вы не так давно провели капитальный ремонт, то повторное подключение батареи будет для вас не вариантом. То есть потребуется искать другой вариант.

Именно здесь на помощь и приходит удлинитель протока для радиаторов отопления.

Ниже вы прочтёте подробнее о том, что такое удлинитель потока, как работает и как правильно установить его.

Особенности

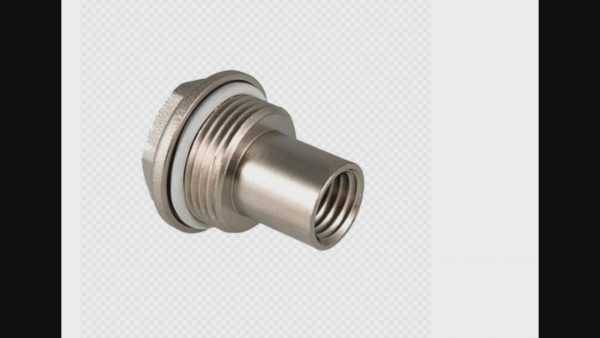

Удлинитель протока для радиатора представляет собой деталь по типу футорки размером ½ или ¾ дюйма с отводом для подсоединения металлопластиковой, полиэтиленовой, нержавеющей стальной или медной «трубы-удлинителя», которая устанавливается на обратном подключении конструкции отопления и содействует движению теплового носителя по диагонали в батарее при боковом подключении.

Применяется удлинитель, как правило, для батарей с числом секций от десяти.

Применять его можно для батарей, подсоединённых к отопительной системе дома через стандартные краны с американкой: на контуре возврата и подачи теплового носителя обязательном порядке должна быть запорная арматура. В случае её отсутствия такой удлинитель для биметаллического радиатора вы подсоединить будете не в силах. Придётся вызывать мастера и производить трудоёмкую работу повторного подключения батареи.

Принцип работы удлинителя потока для радиатора

Основная проблема с удлинителем кроется в том, что достать его не так уж и просто. Его редко можно встретить в сантехническом магазине.

Однако выход есть – можно собрать и поставить удлинитель потока для радиатора отопления вручную.

Как сделать своими руками

Как говорилось выше, сделать удлинитель потока для биметаллического радиатора своими руками возможно, и с этим справиться может каждый.

Важное условие, чтобы батарея была подсоединена через шаровые краны с американками:

Нужно закрыть краны, слить воду и снять отопительную конструкцию.
Осторожно, для того чтобы не повредить краску, нужно отвернуть верхнюю пробку с установленной частью разъёмного крепления.

В процессе самостоятельной установки может понадобиться прокладка из силикона под пробкой, поэтому её стоит приобрести заранее. + Нужно позаботиться о наличии водопроводной трубы из меди диаметром 18 мм с толщиной стенки 1 мм (длина должна быть равна протяжённости батареи), а также прямой муфты под пайку с внешним диаметром где-то 19,5 мм.

Необходимо при помощи пайки соединить трубу и втулку. Можно взять жир для пайки как флюс и мягкий припой. Части соединяются и оба элемента нагреваются горелкой. Можно взять стандартную горелку небольшого размера, направляемую газом для зажигалок. После этого припой подводится к стыку.

В случае правильного нагрева припой плавится и затекает в стык. Диаметр американки изнутри после чистки от налёта – 19 мм. Диаметр муфты больше. Маленьким напильником нужно убрать лишнее до такого состояния, чтобы можно было забить молотком

Однако стоит делать это осторожно, чтобы не нанести вред деталям

Для этого при забивании можно взять прокладки из дерева. Вот и всё. Осталась только сама установка удлинителя протока для радиаторов. Необходимо «поиграть» с длиной. В зависимости от водяной подачи иногда лучше оставить длину до середины батареи. Однако отрезать можно всегда.

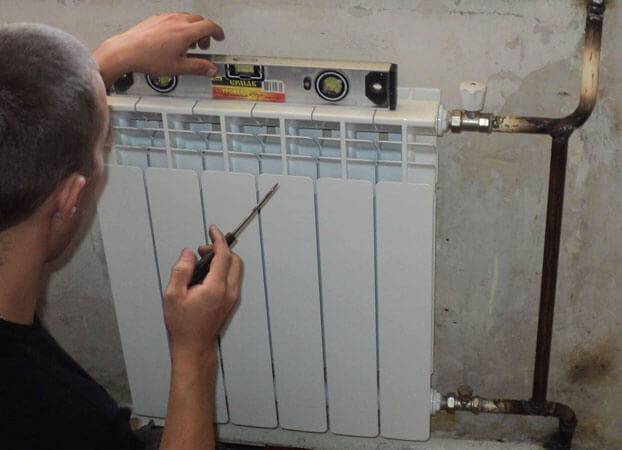

Проточный удлинитель и прокладка устанавливаются, радиатор ставится на место.

Работа окончена. Осталось удалить воздух из конструкции. Для чего нужно воспользоваться краном Маевского.

Помните, что радиатор обязательно должен быть биметаллический, ведь поставить медный удлинитель потока для радиатора отопления на алюминий нереально. Оба металла цветные и химически взаимодействуют, окисляясь и разрушаясь.

Использование удлинителя протока

Что это такое

Удлинитель протока с термоголовкой для регулировки

• Если в радиаторе более 10 секций, то есть вероятность, что при боковом подключении они будут нагреваться неравномерно, то есть, чем дальше секция от трубы подачи, тем холоднее в ней будет теплоноситель, так как циркуляция в отопительном приборе будет проходить с разной скоростью. Поэтому, чтобы не переделывать боковое подключение на диагональное после монтажа батареи, что может вызвать определённые проблемы с обустройством интерьера комнаты, можно установить удлинитель протока для радиаторов своими руками.
• После монтажа такого устройства, циркуляция теплоносителя принимает равномерный характер – внутреннее диагональное движение воды начинает проходить с одной скоростью и тем самым проблема неравномерного нагрева батареи снимается сама по себе.

Но, оказывается, не всё так просто, как это должно быть на самом деле – дело в том, что купить удлинитель протока в магазине, торгующем сантехникой или даже заказать его в сети Интернет – целая проблема и причина самая банальная – нет, не высокая цена, а их отсутствие. Но для тех, у кого есть желание обустраивать свой быт, этот вопрос решаем – приспособление можно сделать самостоятельно.

Сделай сам

При любом виде подключения перед радиатором должна быть врезана запорная арматура

Для того чтобы произвести такую манипуляцию с радиатором, есть одно важное условие, которое, впрочем, необходимо выполнять для очень многих ситуаций – это наличие запорной арматуры на трубах подачи и возврата, куда будут включаться шаровые краны и «американки». Для демонтажа вам, в первую очередь, нужно перекрыть оба крана и аккуратно отвинчиваете верхнюю левую или правую футорку – есть вероятность, что силиконовая прокладка при этом будет повреждена, поэтому, лучше всего купить её про запас – благо, у неё копеечная стоимость

Конечно, лучше всего, если вы полностью освободите батарею от труб и снимете её с кронштейнов – на полу вам будет гораздо удобнее проводить дальнейшие работы

Для демонтажа вам, в первую очередь, нужно перекрыть оба крана и аккуратно отвинчиваете верхнюю левую или правую футорку – есть вероятность, что силиконовая прокладка при этом будет повреждена, поэтому, лучше всего купить её про запас – благо, у неё копеечная стоимость. Конечно, лучше всего, если вы полностью освободите батарею от труб и снимете её с кронштейнов – на полу вам будет гораздо удобнее проводить дальнейшие работы.

А теперь давайте разберёмся, как сделать удлинитель, но прежде всего, для реализации проекта вам понадобится кусок медной водопроводной трубы – её наружный диаметр должен быть 18 мм, а толщина стенки не менее 1 мм. Кроме трубы вам нужна будет двадцатая муфта под пайку – её внешний диаметр не 20, а 19,5 мм.

Инструмент для пайки медных труб

Чтобы спаять втулку с трубой, вам понадобится набор специальных инструментов, как то:

• Труборез, которым вы сможете отрезать медную трубу без деформации;
• Фаскосниматель, которым вы сможете снять фаску и заусенцы на концах после резки;
• Труборасширитель или развальцовщик;
• Стальной ёршик для очистки медной поверхности перед пайкой;
• Щётка для очистки обрабатываемых поверхностей от грязи, которая будет мешать пайке;
• Припой;
• Горелка с насадкой газовая, регулируемая.

Резка медной трубы

В первую очередь вам нужно будет спаять втулку с трубой, но её сначала нужно ровно отрезать – используем для этого труборез, только саму трубу нужно держать строго перпендикулярно по отношению к инструменту, чтобы край получился ровным.

Затем снимаем щёткой заусенцы, которые в любом случае будут на обрезанном конце и ёршиком очищаем поверхность изнутри. Убираем заусенцы и грязь, а потом наносим флюс на поверхность меньшего диаметра, равномерно распределив его с помощью кисточки.

На фото: процесс пайки

Вставляем детали друг в друга, вытирая салфеткой, выдавленный флюс и равномерно прогреваем концы, определяя готовность по цвету флюса – при достаточном нагреве он приобретает серебристый цвет.

Прикладываем к стыку припой – он будет плавиться от температуры труб, без нагрева от температуры меди и, растекаясь заполнять пустоты – это происходит благодаря капиллярному эффекту.

Когда вы увидите, что припой начинает собираться в капли, сразу же прекращаете процесс, но при этом продолжаете удерживать оба конца (не дуя на них) до полного застывания – на это потребуется меньше минуты.

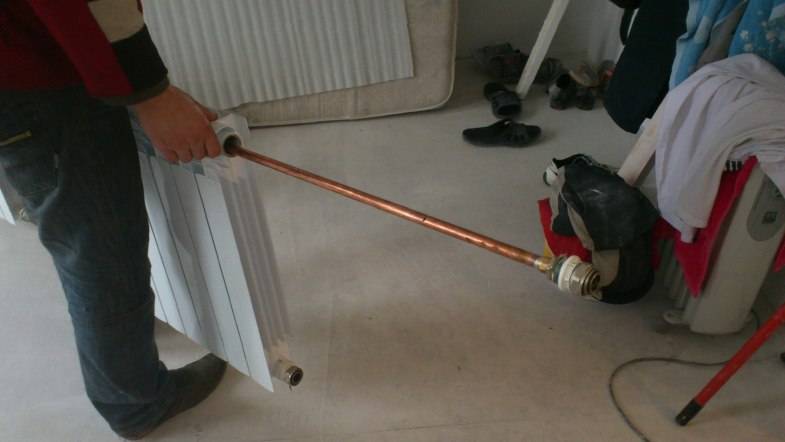

Устанавливаем самодельный удлинитель

По длине можете сделать трубу до средины последней секции, когда она в закрученном состоянии – в некоторых случаях длину делают до средины радиатора, но обрезать лишнее вы всегда успеете. Вставляете удлинитель в отверстие и закручиваете его.

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

• Материала проводов;
• Вида изоляции;
• Площади сечения проводника;
• Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

• Телевизор — 100 Вт;
• Утюг — 1000 Вт;
• Микроволновка — 1.8 кВт;
• Ноутбук + роутер + 3 Led лампы — 100 Вт.

ВАЖНО: приборы должны быть не просто подключены, но одновременно работать на максимальной нагрузке. Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт

Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

ВАЖНО: для удлинителя всегда используют только кабельную продукцию с многопроволочной медной жилой. Основное требование для кабеля удлинителя — гибкость

Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

ДЛЯ СПРАВКИ: согласно ГОСТ 15845-80, следует отличать многожильный кабель, от кабеля с многопроволочной медной жилой. В первом случае, каждая жила внутри кабеля имеет собственную изоляцию. Во втором случае — несколько тонких проволочек скручены в одну жилу, и имеют общую изоляцию.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

• Накладные розетки;
• Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток

Он может быть с выключателем

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Перенаправление потока

Ситуация, когда радиатор нагревается неравномерно, а в комнате прохладно, знакома многим. Часто такое явление приписывают наличию воздушных пробок, но что делать, если и завоздушенности нет, и система подведена правильно, а часть секций все равно холодная.

Как правило, на подобные жалобы мастера из теплосети предложат переподключить батареи отопления, но стоит это немалых денег, внесет изменения в интерьере, да и время потребуется, которого в разгар отопительного сезона нет.

Помочь в подобной ситуации может удлинитель потока для биметаллического радиатора с боковым типом подключения. Это устройство применяется для увеличения теплоотдачи и перенаправления потока теплоносителя, но использовать его можно исключительно в конструкциях из 10 или более секций.

Основная задача устройства заключается в изменении направления движения теплоносителя так, чтобы он стал течь по диагонали. Это способствует равномерному разогреву всех секций радиатора без переподключения его к теплосети.

Важным требованием для установки устройства является кран для биметаллических радиаторов, соединяющий их с трубами системы отопления. Если на обратке и подающей трубе нет запорного устройства, то подключить удлинитель потока не удастся, и единственным выходом станет полное переподключение батареи.

Большим недостатком данного устройства является его отсутствие на полках магазинов, как виртуальных, так и реальных. Связано это с низким спросом у потребителей на подобную конструкцию, что делает ее невыгодной для производства, но это не означает, что ее нельзя изготовить самостоятельно.

Потребуется кусок пластиковой трубы, который необходимо поместить в обратный коллектор радиатора. Для этого нужно перекрыть подачу теплоносителя, слить воду из батареи и снять ее. При помощи флюса труба скрепляется с патрубком и помещается в обратный коллектор, где при подаче теплоносителя даже под слабым напором, ему предстоит каждый раз проходить через все секции батареи, таким образом, прогревая их.

Длина трубки должна равняться длине радиатора, минус одна его секция. В том случае, если не прогреты только средние элементы системы, удлинитель не понадобиться, так как причина плохого нагрева – это засорение проводящего канала. В этом случае придется промыть или заменить секцию.

Как выбрать сетевой фильтр

Выбор сетевого фильтра основывают на следующих характеристиках прибора:

1. Допустимая мощность нагрузки.
2. Количество и тип розеток.
3. Длина сетевого шнура.
4. Наличие предохранителей.
5. Наличие светового индикатора (кнопка подсветки).
6. Наличие USB-разъема.

Домашние электроприборы легко защитит фильтр, имеющий показатель номинального тока нагрузки в 10 А. Если предполагается подключение офисных приборов, то там расчет мощности нагрузки будет совсем другой (16 А-20 А). Чем выше показатель максимальной импульсной нагрузки, тем большие колебания в сети выдержит устройство. Некоторые модели способны выдержать даже последствия удара молнии.

По количеству приборов, которые планируется подключать к фильтру-удлинителю, определяют количество розеток в нем. Если это удлинитель для компьютера, то разумно предположить, что понадобится подключить системный блок, акустическую систему, монитор, принтер, стабилизатор напряжения, роутер и прочие устройства, поэтому надо выбрать устройство с пятью или шестью розетками. Розетки должны быть евростандарта с заземлением.

Что касается длины шнура, то здесь все индивидуально. Как правило, для дома хватает 1,8 метра, но бывают шнуры на 3 и 5 метров. В любом случае лучше взять с запасом, вдруг захочется сделать дома перестановку. Важный момент при выборе – наличие предохранителей и их тип. Некоторые производители снабжают устройства несколькими предохранителями – плавким, тепловым и быстродействующим. Большинство устройств снабжены индикатором функционирования устройства. разница в том, что светодиод сразу отключается, когда пришел в негодность один из защитных элементов прибора.

Лучшие сетевые фильтры на сегодняшний день признаны следующих марок:

• APC;
• Vektor;
• Defender;
• Pilot;
• BURO;
• DNS;

Эти фирмы выпускают устройства:

• простые, назначение которых базовая защита (Essential);
• оптимальные с продвинутой (Ноте/Office) защитой и соотношением цены и качественной работы;
• с профессиональной (Performance) защитой дорогостоящей техники.

Рекомендации по эксплуатации:

1. Нельзя фильтры подсоединять друг к другу, поскольку это приведет к увеличению тока на фазе земли.
2. Нельзя подключать приборы с высоким входным напряжением (холодильник, кондиционер, пылесос, нагревательные приборы).
3. Нежелательно подключать устройство к источнику бесперебойного питания – повредятся защитные схемы.

Везде ли можно сделать удлинение?

Удлиняющий фитинг, по сути, является простейшим приспособлением, позволяющим серьезно увеличить уровень теплоотдачи биметаллических радиаторов и повысить эффективность отопительной системы.

Удлиннитель потока монтируется по рекомендациям изготовителя радиаторов отопления, при этом длина отопительной батареи должна быть не менее 10 секций, а также смонтирована  односторонним боковым подключением, так же допускается для радиаторов, чья длина более 1,2 метра. Данный элемент позволяет обеспечить внутреннее движение горячей воды по диагонали, не изменяя при этом существующую схему подключения.

Удлинитель потока используется для биметаллического радиатора. Редко применяется для чугунных изделий. Устанавливать приспособление можно для батарей, присоединенных к системе отопления посредством обычных кранов с американкой. Это подразумевает, что на трубах обратки и подачи в обязательном порядке должна быть смонтирована запорная арматура.

При ее отсутствии, монтаж удлинителя не представляется возможным. Потребуется обращаться за помощью к квалифицированному специалисту и переподключать батарею отопления, что является весьма трудоемким процессом.

Наиболее острой проблемой в вопросе с удлинителем является то, что встретить его в специализированных магазинах практически невозможно. Данная деталь достаточно дешева и не имеет большого спроса, из-за чего производители считают не рентабельным ее выпуск. Любой человек с базовыми навыками слесаря может самостоятельно сделать и смонтировать данное приспособление для того чтобы все секции отопительной батареи прогревались равномерно.

https://youtube.com/watch?v=A4t0Y2KZHO0

Схема подключения узла

Подсоединение нижнего узла выполняется по нескольким схемам.

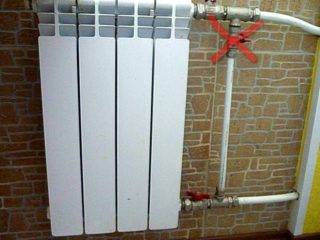

Через байпас

Байпас снижает теплопотери примерно на 20%, чем экономит денежные средства

Байпасная реализуется посредством:

• Встроенного канала с регулируемым диаметром отверстия. Его можно подсоединить к однотрубным коммуникациям для равномерного распределения температуры воды. При помощи гаек-эксцентриков можно подключить трубные отводы с любой осевой дистанцией.
• Вынесенного элемента для повышения температуры на входе с последующим выравниванием в системе. Трубку подключают через фитинг со встроенным терморегулятором. Теплоноситель будет через байпас направляться наверх батареи и стекать вниз. Для регулировки обратки в верхнюю часть встраивается спускник воздуха.

Через инжектор

Инжекторный, или нижний боковой метод предусматривает наличие специальных приборов. Инжекторы выполняются в виде патрубка, установленного в корпус трубы на выходе. Особенность схемы – направление горячего теплоноситель в батарею через вход около патрубка и возврат через него на обратку. Сбоку инжекторного устройства находится клапанный регулятор, винт или автоматический терморегулятор.

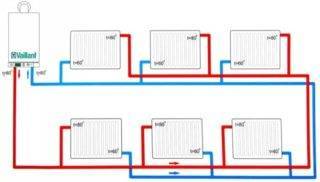

Разводка Тихельмана

Разводка Тихельмана не дает теплоносителю полностью охлаждаться

Актуальна для однотрубной системы отопления. Основная линия дооснащается попутной разводкой с одинаковым общим расстоянием для линий подачи и обратки.

Использование удлинителей потока

Устройство монтируется внизу, отводов наверх не имеет. Теплоноситель циркулирует, перемещаясь до середины батареи, а затем выходит в конце. Он поднимается и выталкивает воду через патрубок выхода. Удлинители потока не применяются в самотечных коммуникациях.

Использование переходника

Элемент вкручивается внизу, наверх направляется нержавеющий патрубок. Отопительные трубы на переходник подсоединяются снизу.

Что такое удлинитель потока? Основные характеристики и место применения +Фото и

В начале отопительного сезона проблема неравномерного прогрева радиатора напоминает о себе.

Даже в том случае, когда правильное количество отсеков и подключение было произведено правильно, но горячие лишь  первые пару секций, а остальные холодные – решить эту проблему поможет удлинитель потока для радиатора. Удлинитель потока распределяет тепло равномерно по всей протяженности радиатора.

Что такое удлинитель потока? Если у вас возникла проблема с неравномерным прогревом батарей, не спешить покупать новый радиатор. Данную проблему можно решить без серьезных финансовых вливаний, если купить удлинителя потока.

Общие сведения

Это элемент, который подключается к радиатору с помощью трубки или без. Удлинитель потока обычно монтируют к обратному подключению радиатора, для того чтобы происходило диагональное движению теплоносителя в радиаторе в случае его одностороннего подключения.

Удлинитель потока для биметаллического радиатора позволяет решить проблему с неравномерным прогревом отсеков радиатора.

Где можно использовать удлинитель потока?

Удлинитель потока используется в радиаторах, количество секций в которых от десяти и больше и они должны быть подключены по боковой схеме.

Внимание. Применение удлинителя потока возможно только в тех домах, где батареи подключены к системе  отопления обычными кранами с «американкой»

Что это значит? Это означает, что на трубах подачи и возврата теплоносителя должна быть запорная арматура. В случае отсутствия таковой, вы не сможете произвести подключении удлинителя потока.

Удлинитель потока применяется только к биметаллическим радиаторам и не используется в чугунных батареях.

Большая проблема с удлинителем потока состоит в том, что приобрести этот элемент в строительных магазинах затруднительно – его там обычно нет. Данная деталь очень дешевая и простая в изготовлении, поэтому производители сантехники считают это нерентабельным.

Сделать удлинитель потока можно сделать своими руками

Что для этого нужно:

• Муфта под пайку;
• Отрезок водопроводной медной трубы, стенки которой должны быть больше 1мм – сечение 18 мм;
• Труборез, который позволит без деформации отрезать нужный кусок медной трубы;
• Фаскосниматель, который позволит удалить зарубинки по краям изделия;
• Щетка с жесткой щетиной;
• Силиконовая прокладка;
• Развальцовщик или труборасширитель.

Когда у вас есть все необходимые инструменты можно приступать к монтажу удлинителя потока. Внимание. Не забудьте закрыть краны, слить воду и демонтировать радиатор со стены

После этого необходимо отвернуть верхнюю кнопку с частью установленного разъемного крепления для того, чтобы не повредить краску.

В теории удлинитель можно установить не прибегаю к демонтажу конструкции. Но делать это будет крайне неудобно. Поэтому сохраните свои силы и время, и снимите радиатор стены до начала установки удлинителя потока. После того как произведете демонтаж батареи проверьте состояние силиконовой прокладки, если она уже изрядно поистерлась, то не откладывая замените ее на новую.

Системный подход к установке удлинителя потока самостоятельно

Необходимо отделить от  куска медный трубы подходящий вам по размерам отрезок  с помощью трубореза. Краешек получившего изделия должен быть ровным. После этого с помощью жесткой щетки удалите с края отрезанного изделия оставшиеся зарубинки.

Вам нужно с помощью с помощью пайки соединить втулку и трубу. Затем нужно взять жир для пайки и мягкий припой.  Часто эти два элемента соединяют при помощи горелки. Поэтому запаситесь обычно газовой горелкой не очень большого размера.

Далее припой подводится к стыку. Если вы неправильно произведете нагрев, то припой начнет плавиться  и затечет в стык.

Пайку необходимо закончить после того, как флюс начнет собираться в капельки. После этого подержите концы труб прижатыми еще несколько минут. Это времени должно быть достаточно, чтобы припой до конца застыл. После этих действий ваша работа может считаться законченной.

Получившийся удлинитель необходимо вставить непосредственно в сам радиатор, после чего произвести монтаж батареи на место. После монтажа не забудь закрутить пробку.

Внимание. Протяженность удлинителя может быть разной

Обычно длину выбирают исходя из того, что конец должен быть на середине самой последней секции в батареи.

После всех этих нехитрых действий удлинитель потока будет служить вам на радость и согревать ваш дом.

Ключевые этапы изготовления и сборки катушки для удлинителя

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться

Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм

Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм

Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П

Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать. Для изготовления нам потребуются:

Для изготовления нам потребуются:

• стальной квадрат 10 мм — длинной 1 м.
• шпилька с гайкой диаметром 10-12 мм — длина 170 мм.
• ручка, к примеру от УШМ.
• муфта 100 мм и две заглушки к ней
• два круга из фанеры диаметром 230 мм
• шпилька 8 мм — длина 1 м и 6 гаек и шайб
• три розетки и одна вилка
• провод

Удлинитель протока для радиатора: использование и самостоятельное изготовление

Наверное, многим знакома ситуация, когда у радиатора нагреваются только первые несколько секций, а остальные остаются холодными, причём вы уверены, что воздуха в отопительном приборе нет, да и подключение выполнено так, как того требует инструкция – не подкопаешься.

В большинстве случаев (99%) сантехники предложат вам переподключение, то есть замену старого подключения на диагональное – это позволяет теплоносителю равномерно распределяться по всей площади отопителя, но переделка потребует не только материальных, но и эстетических затрат, что приемлемо далеко не для всех.

Радиаторная направляющая или удлинитель протока

Удлинитель протока с термоголовкой для регулировки

• Если в радиаторе более 10 секций, то есть вероятность, что при боковом подключении они будут нагреваться неравномерно, то есть, чем дальше секция от трубы подачи, тем холоднее в ней будет теплоноситель, так как циркуляция в отопительном приборе будет проходить с разной скоростью. Поэтому, чтобы не переделывать боковое подключение на диагональное после монтажа батареи, что может вызвать определённые проблемы с обустройством интерьера комнаты, можно установить удлинитель протока для радиаторов своими руками.
• После монтажа такого устройства, циркуляция теплоносителя принимает равномерный характер – внутреннее диагональное движение воды начинает проходить с одной скоростью и тем самым проблема неравномерного нагрева батареи снимается сама по себе.

Но, оказывается, не всё так просто, как это должно быть на самом деле – дело в том, что купить удлинитель протока в магазине, торгующем сантехникой или даже заказать его в сети Интернет – целая проблема и причина самая банальная – нет, не высокая цена, а их отсутствие. Но для тех, у кого есть желание обустраивать свой быт, этот вопрос решаем – приспособление можно сделать самостоятельно.

При любом виде подключения перед радиатором должна быть врезана запорная арматура

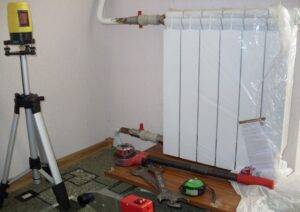

Для демонтажа вам, в первую очередь, нужно перекрыть оба крана и аккуратно отвинчиваете верхнюю левую или правую футорку – есть вероятность, что силиконовая прокладка при этом будет повреждена, поэтому, лучше всего купить её про запас – благо, у неё копеечная стоимость. Конечно, лучше всего, если вы полностью освободите батарею от труб и снимете её с кронштейнов – на полу вам будет гораздо удобнее проводить дальнейшие работы.

А теперь давайте разберёмся, как сделать удлинитель, но прежде всего, для реализации проекта вам понадобится кусок медной водопроводной трубы – её наружный диаметр должен быть 18 мм, а толщина стенки не менее 1 мм. Кроме трубы вам нужна будет двадцатая муфта под пайку – её внешний диаметр не 20, а 19,5 мм.

Инструмент для пайки медных труб

Чтобы спаять втулку с трубой, вам понадобится набор специальных инструментов, как то:

• Труборез, которым вы сможете отрезать медную трубу без деформации;
• Фаскосниматель, которым вы сможете снять фаску и заусенцы на концах после резки;
• Труборасширитель или развальцовщик;
• Стальной ёршик для очистки медной поверхности перед пайкой;
• Щётка для очистки обрабатываемых поверхностей от грязи, которая будет мешать пайке;
• Припой;
• Горелка с насадкой газовая, регулируемая.

Резка медной трубы

Затем снимаем щёткой заусенцы, которые в любом случае будут на обрезанном конце и ёршиком очищаем поверхность изнутри. Убираем заусенцы и грязь, а потом наносим флюс на поверхность меньшего диаметра, равномерно распределив его с помощью кисточки.

На фото: процесс пайки

Вставляем детали друг в друга, вытирая салфеткой, выдавленный флюс и равномерно прогреваем концы, определяя готовность по цвету флюса – при достаточном нагреве он приобретает серебристый цвет.

Прикладываем к стыку припой – он будет плавиться от температуры труб, без нагрева от температуры меди и, растекаясь заполнять пустоты – это происходит благодаря капиллярному эффекту.

Когда вы увидите, что припой начинает собираться в капли, сразу же прекращаете процесс, но при этом продолжаете удерживать оба конца (не дуя на них) до полного застывания – на это потребуется меньше минуты.

Устанавливаем самодельный удлинитель

По длине можете сделать трубу до средины последней секции, когда она в закрученном состоянии – в некоторых случаях длину делают до средины радиатора, но обрезать лишнее вы всегда успеете. Вставляете удлинитель в отверстие и закручиваете его.

Это интересно: Пенополистирол — что это такое, технические характеристики, применение
