???? Отопление в частном доме: схемы + инструкция, делаем отопление своими руками правильно

Установка водяного отопления частного дома

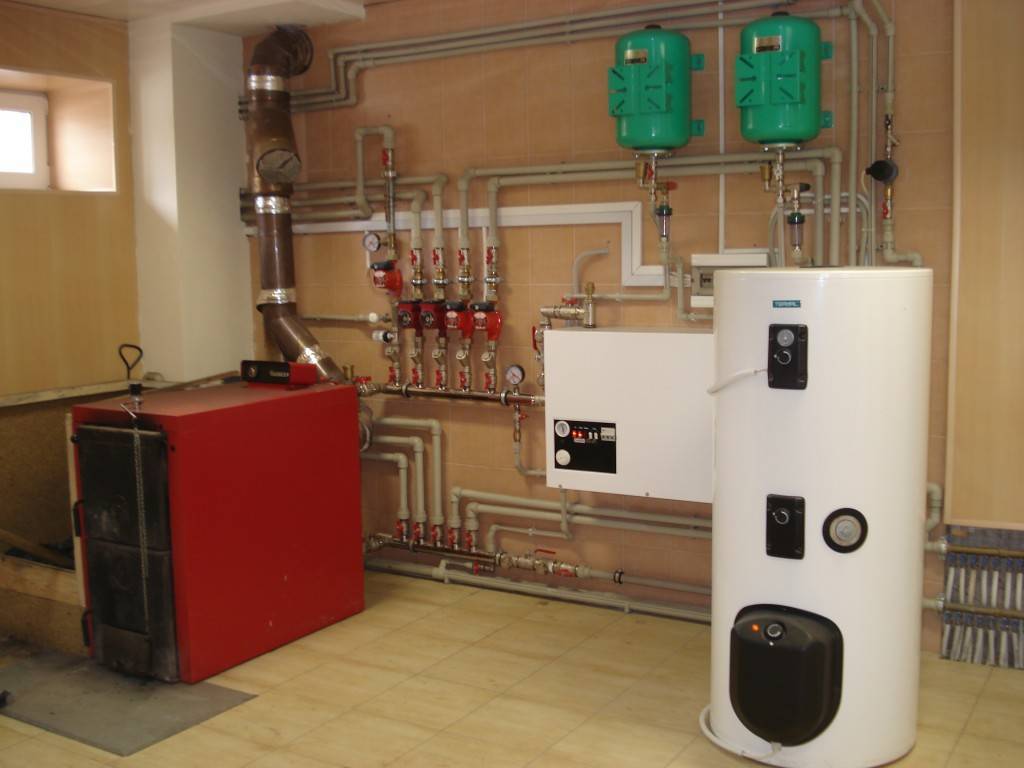

установка отопительного котла

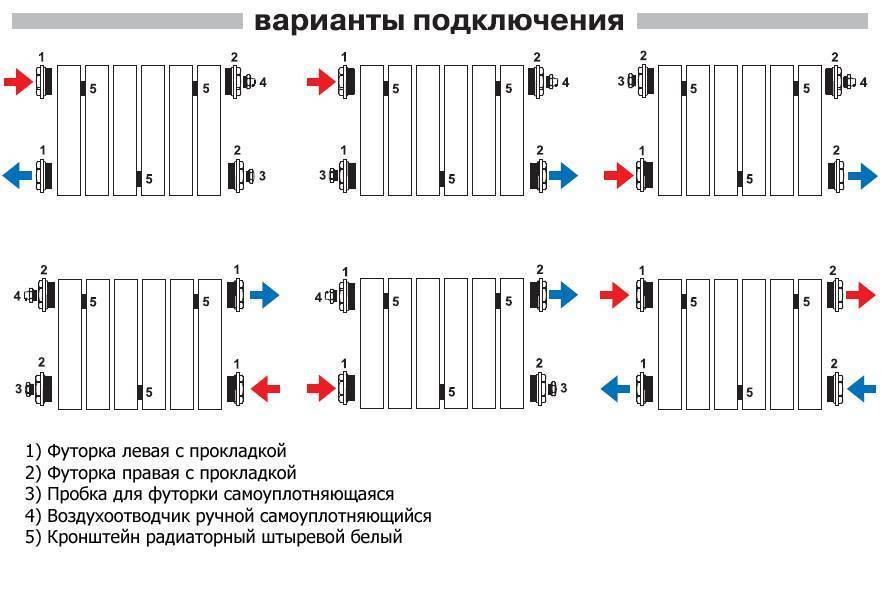

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:

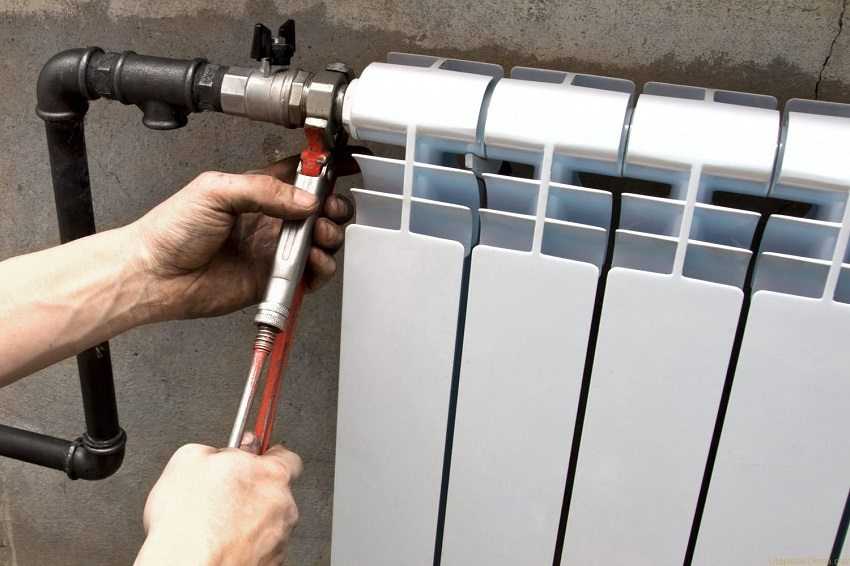

• Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
• Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
• От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
• Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

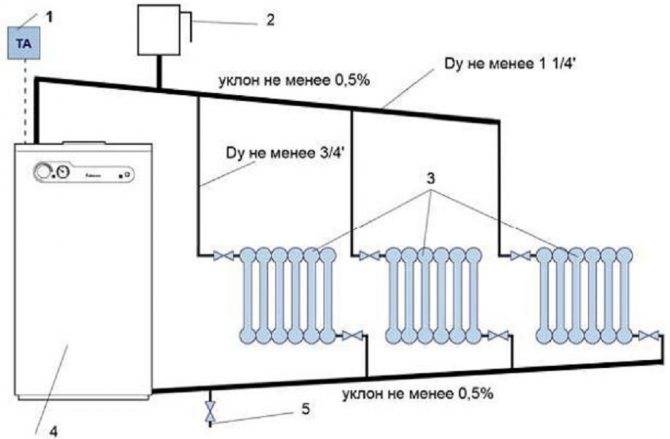

1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Проекты систем отопления сейчас выполняются в специальных программах на компьютере

Существует упрощенная методика расчета мощности котла. Для этого принимают, что на каждые 10 м2 помещения должно приходиться 1 КВт мощности котла плюс 10%. Например, площадь дома 180 м2, следовательно котел должен иметь мощность 18 КВт+1,8 квт=19,8 КВт. Из выбранной модели выбирается такой, у которого мощность не меньше, например, 20 КВт. Эта методика работает примерно в 70% случаев, но в оставшихся 30% могут быть скрыты непредвиденные расходы на переделку.

Калькулятор расчета требуемой тепловой мощности

Можно подойти к расчету и несколько более сложным, но вместе с тем — весьма точным методом. Необходимо рассчитать потребность в тепловой энергии для каждого помещения, с учетом имеющихся особенностей, а затем просуммировать полученные значения.

Чтобы не допустить ошибки, рекомендуется составить небольшую табличку, например, такую:

Помещение	Площадь, м²	Внешние стены, количество, входят на:	Количество, тип и размеры окон	Наружные двери (на улицу или на балкон)	Результат расчетов, кВт
ИТОГО					22,4 кВт
1 этаж
Кухня	9	1, Юг	2, двойной стеклопакет, 1,1×0,9 м	1	1.31
Прихожая	5	1, Ю-З	–	1	0.68
Столовая	18	2, С, В	2, двойной стеклопакет, 1,4 × 1,0	нет	2.4
и так далее
2 этаж
Детская	…	…	…	…	….
Спальня 1	…	…	…	…	…
Спальня 2	…	…	…	…	…
и так далее

Потом, положив перед собой план дома и, при необходимости, проведя некоторые замеры рулеткой, можно быстро заполнить все требуемые значения. Останется лишь рассчитать потребную мощность для каждого помещения — это сделать совершенно несложно, если воспользоваться возможностями нашего калькулятора:

Перейти к расчётам

Сумма значений по всем помещениям даст необходимую мощность котла.

Выбор радиаторов отопления

Для того чтобы потребитель не потерялся в современном многообразии радиаторов отопления, дадим несколько дельных советов:

Для систем отопления с естественной циркуляцией лучший выбор – чугунные радиаторы. Они имеют превосходную коррозийную стойкость, малое сопротивление протоку теплоносителя. Из секций можно собрать радиатор любого размера, соответственно и мощности. Чугунные радиаторы имеют большие объем, массу и тепловую инерционность. Нагреваются они долго, но и остывают тоже. Они могут применяться и в закрытых системах с принудительной циркуляцией.

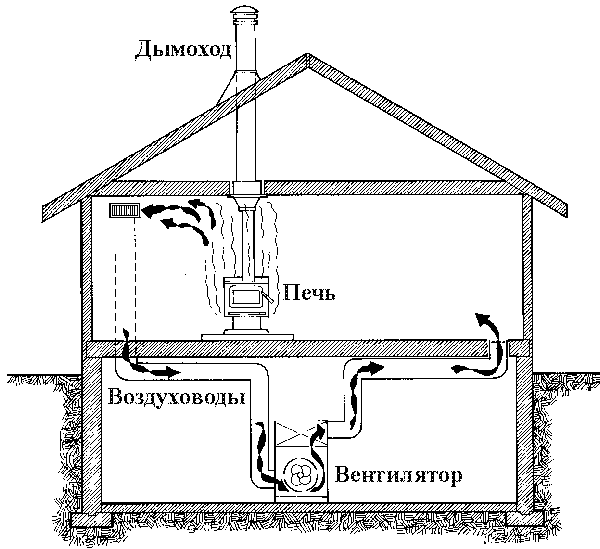

Способы отопления и их экономичность

Традиционно для обогрева частных домов используются автономные системы отопления. Источниками энергии для их работы выступают природный газ, сжиженный газ, твердое топливо, жидкое топливо и электроэнергия. Самыми экономичными считаются системы, работающие на природном газе . Но в некоторых условиях их экономичность не играет никакой роли. Например, если дом не подключен к газовой магистрали, то сравнения с газом тут не уместны.

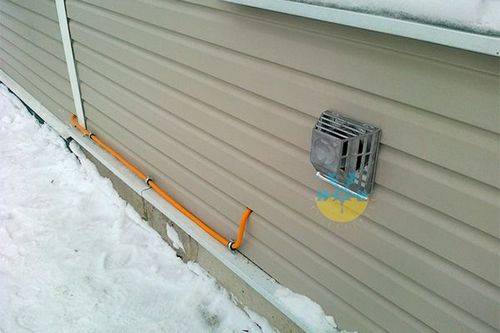

Газовые системы отопления

Экономные системы отопления частного дома – это системы, работающие на дешевом теплоносителе. Если поблизости проходит газовая магистраль, смело подключаемся к ней и пользуемся одним из самых недорогих источников энергии. Сравнивая расходы на газ с расходами на другие источники, начинаешь понимать, что это один из самых недорогих видов топлива.

При отсутствии газовой магистрали нередко используется сжиженный газ, поставляемый в баллонах или хранимый в газгольдерах. Но этот вариант нельзя назвать самым экономичным, хотя он очень прост по своей реализации – достаточно приобрести обычный газовый котел и перенастроить его на работу со сжиженным газом.

Твердотопливные системы отопления

Экономное отопление частного дома без газа можно построить на основе твердотопливного котла. Для его питания используются каменный уголь, кокс, брикетированное топливо и даже обычные дрова. Дольше всех горит каменный уголь, но и стоит он достаточно дорого. Зато отопительная система получается не только экономичной, но и недорогой – самый простой твердотопливный котел отличается вполне доступной стоимостью.

Самое дешевое отопление частного дома без газа строится с применением твердотопливных котлов. иногда и самодельных. Если хочется обеспечить более удобную эксплуатацию системы, следует присмотреться в котлу с небольшим бункером для пеллетного топлива (топливные гранулы). Такие пеллетные котлы работают в автоматическом режиме, требуя лишь периодической загрузки новых порций пеллет.

Работа твердотопливных котлов на дровах осложняется необходимостью слишком частой загрузки дров. К тому же, дров нужно очень много, что увеличивает расходы на эксплуатацию отопительной системы. Стоит только прозевать момент загрузки очередной порции топлива, как в доме начнет становиться прохладнее. Проблема решается установкой специальных твердотопливных котлов длительного горения.

Следует отметить, что отопительные системы, работающие на дровах, могут быть экономичными вплоть до полной бесплатности – дрова можно нарубить в лесу самостоятельно, чем пользуются люди, живущие в небольших населенных пунктах.

Жидкостные отопительные системы

Системы отопления на жидком топливе нельзя назвать самыми экономичными. После газа и твердого топлива они занимают почетное третье место. В качестве топлива здесь используются отработанное машинное масло и солярка. Из-за этого в домах, отапливаемых жидкостными котлами, постоянно стоит характерный запах. Также есть необходимость создания специального хранилища для жидкого топлива, причем на удалении от жилых построек – это создает дополнительные расходы.

Электрические отопительные системы

Дешевое отопление частного дома электричеством создать сложно – нужен источник халявной электроэнергии. Все дело в том, что классические электрические котлы необычайно прожорливые. И сделать здесь что-то практически невозможно, так как их эффективность составляет 99% — то есть, практически вся энергия перерабатывается в тепло. Некоторую экономичность могут обеспечить индукционные котлы, но многие специалисты не готовы подтвердить этот факт.

Экономные электрокотлы для отопления частного дома существуют, но стоят они значительно дороже, чем их простые малогабаритные собратья. Достижение экономии в них осуществляется за счет применения погодозависимой автоматики и комнатных температурных датчиков. То есть, они способны автоматически подстраиваться под особенности наружных и комнатных температурных условий, регулируя мощность нагрева – если бы регулировками занимался человек, то расходы были бы больше.

Минусами электрических систем являются необходимость в наличии хорошей электропроводки и наличие трехфазной сети для питания наиболее мощных моделей котлов.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

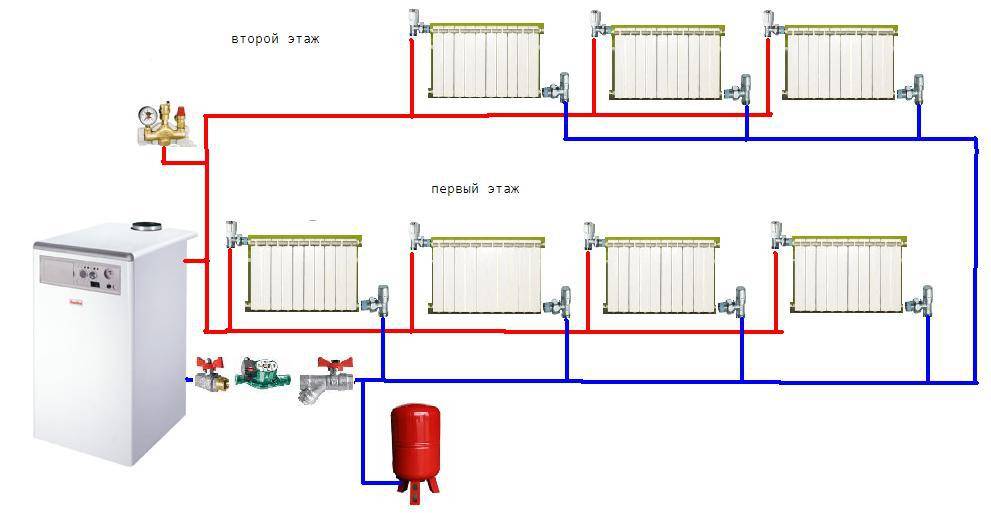

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Электрические котлы для водяного отопления

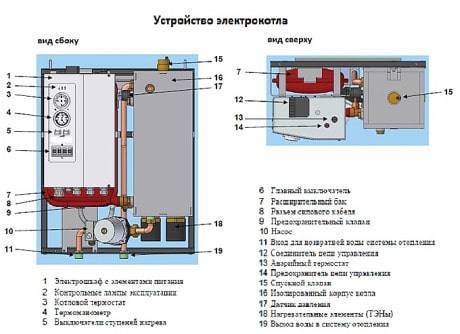

Основой водяного электрического отопления является котел, нагревающий теплоноситель для системы. Современные приборы отличаются высокой производительностью, простотой монтажа, удобством эксплуатации. Им по силам обогреть большие площади, состоящие из нескольких изолированных помещений. По способу нагрева теплового носителя эти агрегаты можно разделить на три группы: тэновые, электронные и индукционные.

Тэновые электрокотлы – традиционный выбор

Тэновые котлы работают по принципу знакомого всем электрического кипятильника, где роль нагревателя играет ТЭН – трубчатый электронагреватель. Тэновый электрокотел для отопления квартиры может работать с любыми теплоносителями, включая незамерзающую жидкость. Приборы этого типа имеют приемлемую стоимость, компактные размеры и привлекательный дизайн. Мощность приборов легко регулировать при помощи включения и отключения отдельных нагревательных элементов. При выходе из строя одного из элементов устройство может продолжать работу на оставшихся.

Основной недостаток котла с ТЭНом – необходимость регулярной чистки нагревателей от накипи, образующейся во время работы. Накипь снижает КПД оборудования и приводит к повышенному расходу электричества.

Индукционные котлы – безопасная работа

Индукционные приборы разогревают воду посредством метода электромагнитной индукции, в основе которого лежит нагрев специальных материалов, полученных из магнитных химических соединений. Внешне индукционный водонагреватель похож на трансформатор, помещенный в металлический корпус. Основной элемент устройства – индукционная катушка, она находится в отдельном герметическом отсеке.

Преимущества индукционного котла в том, что его сердечник нагревается за несколько минут, нагреватель никогда не выходит из строя, накипь в процессе работы практически не образуется, а для отопления дома можно использовать любой теплоноситель.

Из недостатков стоит отметить высокую стоимость оборудования, относительно большие размеры в сравнении с двумя другими типами электрических отопительных агрегатов, а также возможность использования только в закрытых отопительных системах.

Электродные водонагреватели – экономия электричества

Электродные электрические котлы отопления для квартиры разогреваются за счет электродов, а точнее – посредством сопротивления воды при прохождении по ней тока.

К преимуществу электродных нагревателей можно отнести их компактность, приемлемую стоимость, отсутствие накипи в процессе работы, безопасность, регулировку мощности без задействования сложных устройств. Электродные агрегаты отличаются очень высоким КПД – 95-98%, что делает их экономичными в плане потребления электроэнергии.

Если искать недостатки, то стоит заметить, что в качестве теплоносителя в электродных котлах нельзя использовать незамерзающую жидкость и обычную воду. Для работоспособности системы требуется специальная вода с определенным количеством соли

Для бесперебойной работы и предупреждения кипения важно обеспечить нормальную циркуляцию воды в системе и поддерживать ее на одинаковом уровне

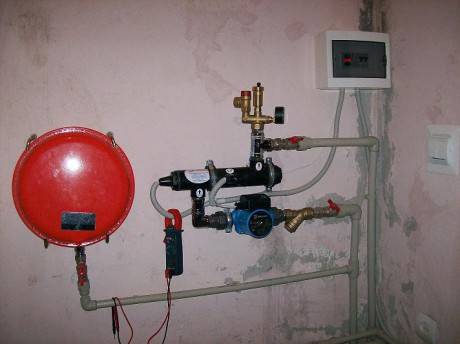

Подключение электрического котла нельзя назвать сложным процессом, но эта работа требует определенных знаний, четкого следования правилам и соблюдения техники безопасности. Чтобы защитить свой дом от несчастных случаев, лучше доверить все важные этапы профессионалам.

Как подключить твердотопливный котел

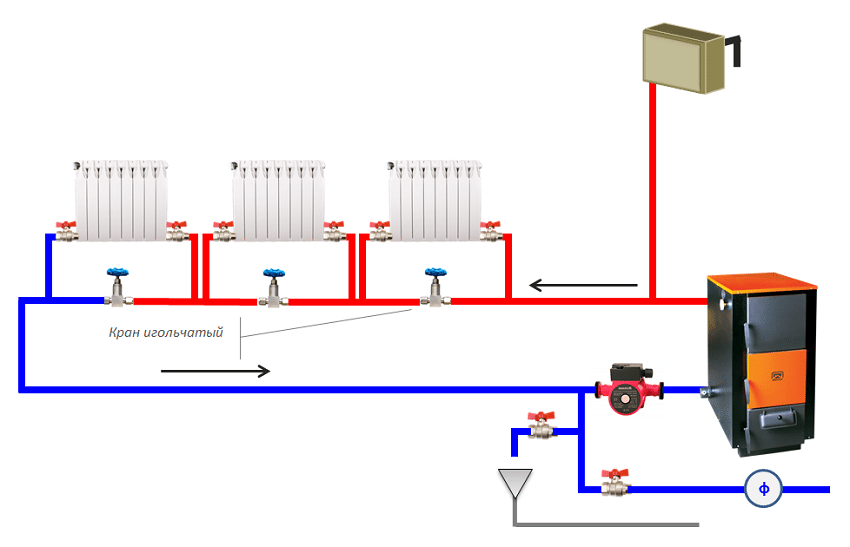

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Как самому сделать отопление по схеме «Ленинградка» в частном доме

Одна из популярных систем отопления – это «ленинградка». Считается, что название такое она получила, потому что была впервые применена при монтаже в домах Ленинграда.  Это однотрубная система. Иными словами все теплообменники или как их еще называют радиаторы отопления, батареи, располагаются по одной линии и на одной трубе.

Простую схему можно выразить так:

Т.е., теплоноситель, в данном случае вода, проходит через все радиаторы, постепенно теряя тепло. Лучше, оно сохраняется, если все радиаторы расположены на одном уровне. Поэтому подобная система выгоднее всего подходит для одноэтажных домов. Устанавливать можно с естественной циркуляцией воды и с принудительной, т.е. с применением насоса.

В предоставленном ниже видео, автор на примере схем рассказывает, как можно организовать у себя дома такую систему.

Виды котлов и других водогрейных аппаратов

Эффективность работы отопления в частном доме зависит от установки, нагревающей рабочее тело (воду). Правильно подобранный агрегат вырабатывает количество теплоты, необходимое для радиаторов и бойлера косвенного нагрева (при наличии), экономно расходуя энергоносители.

Автономная водяная система может работать от:

• водогрейного котла, использующего определенное топливо — природный газ, дрова, уголь, солярку;
• электрокотла;
• печи на дровах с водяным контуром (металлической или кирпичной);
• теплового насоса.

Чаще всего для организации отопления в коттеджах применяют именно котлы – газовые, электрические и твердотопливные. Последние изготавливаются только в напольном исполнении, остальные теплогенераторы – настенном и стационарном. Дизельные агрегаты используются реже, причина – высокая цена горючего. Как правильно выбрать водогрейный бытовой котел, рассматривается в подробном руководстве.

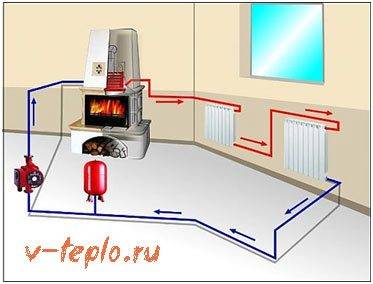

Печное отопление, совмещенное с водяными регистрами или современными радиаторами – неплохое решение для обогрева дачи, гаража и небольшого жилого домика площадью 50—100 м². Недостаток — помещенный внутрь печки теплообменник нагревает воду бесконтрольно

Чтобы избежать закипания, важно обеспечить принудительную циркуляцию в системе

Тепловые насосы не получили широкого распространения на территории стран бывшего Союза. Причины:

• основная проблема — дороговизна оборудования;
• из-за холодного климата аппараты типа «воздух – вода» попросту неэффективны;
• геотермальные системы «земля – вода» сложны в монтаже;
• электронные блоки и компрессоры тепловых насосов весьма дороги в ремонте и обслуживании.

Из-за высокой цены срок окупаемости агрегатов превышает 15 лет. Но эффективность установок (3—4 кВт теплоты на 1 затраченный киловатт электроэнергии) привлекает мастеров – умельцев, пытающихся собрать самодельные аналоги из старых кондиционеров.

Как своими руками изготовить простейший вариант теплового насоса, смотрите на видео:

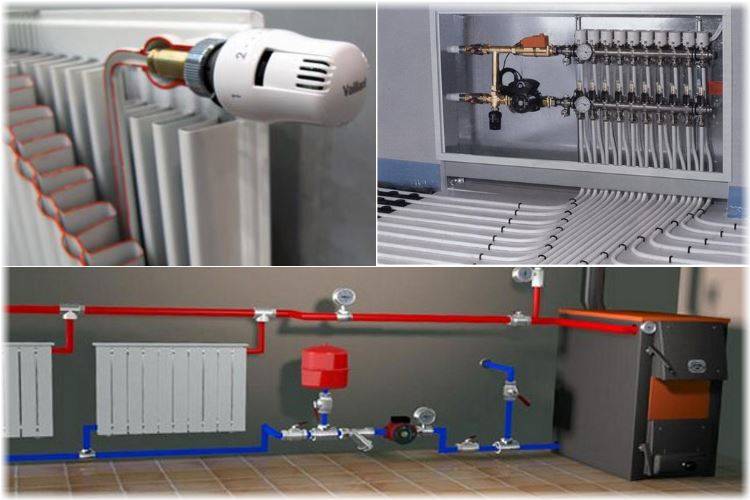

Особенности монтажа водяного отопления

Использование воды в качестве теплоносителя обусловлено тем, что эта жидкость обладает очень хорошей теплоемкостью и способна эффективно принимать и отдавать тепло. Водяное отопление используют в домах уже давно. За прошедшее время принцип остался прежний, а вот схемы подключения нагревательных элементов претерпели серьезную модернизацию. Тем не менее, для сооружения водяного отопления применяются все те же материалы и приборы, что и сотню лет тому назад, только усовершенствованные:

• энергетические установки. Ими могут быть печи или котлы, работающие на электроэнергии или газе;
• трубы различного диаметра. Сегодня кроме металлических труб активно используются пластиковые и металлопластиковые;
• радиаторы отопления, которые делают из чугуна, стали или алюминия;

При покупке радиаторов выбирайте проверенных производителей.

• различная запорная арматура, без которой невозможно соорудить водяное отопление частного дома своими руками. Схема ее подключения достаточно проста;
• расширительный бак для компенсации избыточного давления в системе;
• циркуляционный насос, который включается, например, в схему отопления одноэтажного дома с принудительной циркуляцией.

Это практически исчерпывающий список того оборудования, которое понадобится для того, чтобы сделать водяное отопление частного дома своими руками. Схем установки и подключения радиаторов существует три:

1. С применением одной трубы.
2. С применением двух труб.
3. С использованием коллекторов.

Однотрубная система отопления с циркуляционным насосом.

По типу подачи теплоносителя все схемы можно поделить на отопление с естественным током воды и принудительным. Естественная циркуляция осуществляется за счет перепадов температуры воды. Горячая жидкость поднимается, так как имеет меньшую плотность, а холодная течет вниз. Принудительный тип циркуляции происходит за счет насосов, которые вмонтированы в трубопровод или находятся непосредственно в котле.

Рекомендации по установке для всех типов систем

Существуют рекомендации по установке всех типов насосов:

• Монтаж системы, в которую входит циркуляционный насос, проводится с подключением резервного электропитания с запасом работы 4-6 часов.
• Для 1;-2– контурных систем обязательна установка байпаса, так как при отключении электричества она обеспечит естественное движение потока энергоносителя в системе.

Для справки! Байпас это – обвод, небольшой участок трубы с запорной или регулируемой арматурой, иногда с обратным клапаном. Встраивается в обход циркуляционного насоса и при его остановке обеспечивает свободное движение потока.

• Проверять работу насоса можно только при заполненной системе. Основной показательно правильной установки – равномерное распределение тепла между всеми радиаторами.
• Насосы с мокрым типом ротора устанавливаются в вертикальном положении.

Обычно производители иллюстрируют как надо правильно устанавливать насосИсточник as-elit.ru

• Обязательна установка фильтра грубой, и желательна установка тонкой очистки.
• Насос должен находиться в доступном для обслуживания месте.
• После проведения всех расчетов добавьте 20 % от номинальной мощности, так вы обеспечите щадящую работу оборудования в оптимальном режиме 85-90 %, исключая работу на пределе возможности.

Котлы на твердом топливе

Этот тип требует отдельного рассмотрения. При отключении электричества происходит остановка насоса, но нагревание энергоносителя в котле продолжается: невозможно быстро погасить горящие дрова или уголь, через 3-5 минут температура достигнет критических показателей и сработает клапан сброса давления. Если насос установлен на выходной трубе сброс происходит через 4-6 минут, в то время как его установка на обратке увеличивает это время до получаса.

Видео описание

Наглядно про установку насоса в системе с твердотопливном котлом в следующем видео:

Ценовой фактор

При выборе циркуляционного насоса имеет значение стоимость самого устройства и его экономичность при эксплуатации. Как правило, работа насоса оправдывается экономией на расходе топлива, а стоимость на саму модель определяется его работоспособностью. По Москве разбег цен на насосы очень большой. Условно из можно разбить на 3 категории:

За 3,5-7 тысяч рублей можно купить базовые функции, с минимальным сроком работы и чаще всего одноразового использования;

Сравнение характеристик насосов эконом сегментаИсточник ms.decorexpro.com

• Приборы за 7,5-20 тысяч – это «рабочие лошадки», точно обеспечивающие заявленные характеристики, со сроком работы не меньше указанного производителем и с несколькими степенями защиты и оптмальным запасом прочности;
• VIP–системы с полной автоматизацией, набором дополнительных функций, высоким запасом прочности и возможностью обеспечить теплом большой объем обойдутся уже по стоимости от 20 до 45 тысяч рублей.

Видео описание

И еще некоторые размышления про циркуляционные насосы в следующем видео:

Преимущества отдельной насосной установки

Использование нагнетательного оборудования оправданно с точки зрения экономии топлива и повышения КПД котла, поэтому многие компании встраивают насосные установки в котлы. Но отдельная установка агрегата имеет свои преимущества: быстрая замена без снятия котла, возможность контролировать процесс при возникновении внештатных ситуаций (например, использование байпаса). Кроме этого насос можно установить в систему, не предусмотренную проектом на начальном этапе.

Несмотря на кажущуюся простоту выбора, параметры насоса должны быть технически оправданны, для чего проводятся математические вычисления с учетом законов теплотехники, особенностей индивидуальности системы, поэтому точный выбор должен сделать специалист, который учитывает все факторы исходя не только из теоретических знаний, но также и из практического опыта.

5 Сборка системы отопления с естественной циркуляцией

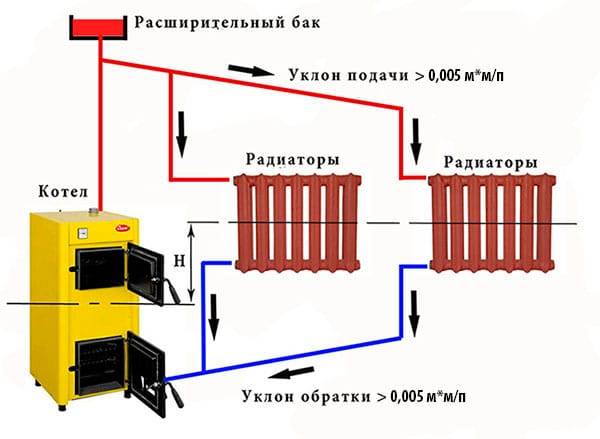

Строительство системы с естественной циркуляцией начинается с выбора места для установки котла. Источник тепла должен стоять в угловой комнате, размещаясь в самой нижней точке разводки. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла. После того, как место для котла выбрано, можно приступать к его установке. Для этого стену в зоне размещения обкладывают кафелем, а на пол набивают либо лист оцинковки, либо панель из плоского шифера. Следующий этап – монтаж дымохода, после чего можно ставить сам котел, подключая его к вытяжной трубе и топливопроводу (ели таковой имеется)

Дальнейший монтаж осуществляется по направлению движения теплоносителя и реализуется по следующей схеме. Вначале под окнами развешивают батареи. Причем верхний патрубок последнего радиатора должен располагаться выше напорного выхода из котла. Величина возвышения рассчитывается, исходя из пропорции: один погонный метр разводки равен двум сантиметрам возвышения. Предпоследний радиатор вешают на 2 см выше последнего и так далее, до первой батареи по ходу движения теплоносителя.

Когда нужное количество батарей уже весит на стенах дома, можно переходить к сборке разводки. Для этого нужно присоединить к напорному патрубку (или штуцеру) котла 30-сантиметровый участок горизонтального трубопровода. Далее к этому участку пристыковывают вертикальную трубу, поднятую на уровень потолка. В этой трубе на вертикальную линию накручивают тройник, обеспечивая переход в горизонтальный уклон и обустройство места врезки расширительного бачка.

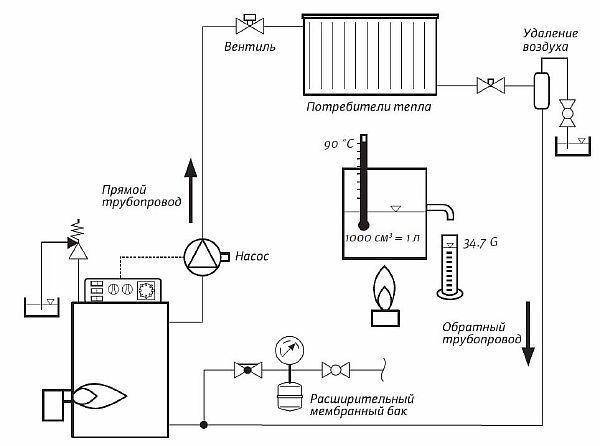

Принцип работы системы отопления с принудительной циркуляцией

Для монтажа бачка используют вертикальный штуцер тройника, а к свободному отводу прикручивают второй горизонтальный участок напорной трубы, который тянут под уклоном (2 см на 1 м) до первого радиатора. Там горизонталь переходит во второй вертикальный участок, спускающийся к патрубку радиатора, с которым трубу и стыкуют, используя цанговый фитинг с резьбовым сгоном.

Далее нужно соединить верхний патрубок первого радиатора с соответствующим разъемом второго радиатора. Для этого используют трубу соответствующей длины и два фитинга. После этого таким же образом соединяют нижние патрубки радиаторов. И так далее, до стыковки предпоследней и последней батареи. В финале нужно вмонтировать в верхний свободный штуцер последней батареи краник Маевского и подключить к нижнему свободному разъему этого радиатора обратную трубу, которую заводят в нижний патрубок котла.
