Делаем складные строительные козлы из обрезков досок на дачу

Необходимый инструмент

Электролобзик Шуруповерт Рулетка, карандаш Болты М10х100. Ключ на 17

На мебельные болты М10х100 я использовал гайку М10 с нейлоновой уплотняющей вставкой и по три шайбы.

Также понадобится лента для стяжки, чтобы козлы не разъезжались. Я использовал сварную цепочку.

При обработке древесины с использованием двуручной пилы требуется устойчивая опора для второй руки. Об этом стоит позаботиться заранее при сборке приспособления.

Возможно, сделать упор из лесины, который можно установить в любом нужном месте.

Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.

Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.

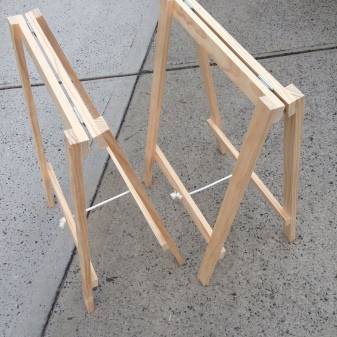

Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.

Сохраните статью себе на страницу:

Пост опубликован: 29.10

Разновидности металлических лесов:

• Штыревые,
• Хомутовые,
• Рамные,
• Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Заготовка дров на зиму знакома практически каждому жителю сельской местности и владельцам земельных участков. И конечно для удобной распилки дров необходим специальный инструмент, называемый козлы.

Наверняка фото козлов для дров многие видели в журналах или интернете. Это не сложное приспособление, которое можно соорудить своими руками, к тому же оно непременно должно быть в приусадебном хозяйстве.

С их помощью комфортно заниматься обработкой древесины, деревянных брусков или металлических профилей.

Решить вопрос, из чего сделать козел на даче, довольно легко. Ведь для изготовления этой простой традиционной конструкции достаточно воспользоваться следующими материалами:

• деревянным брусом обычной формы. Сборка приспособления из этого материала проста, но он боится повышенной влажности.
• деревянными столбиками среднего диаметра, которые применяют для сооружения заборов. Этот способ является экономным в финансовом плане, но не рассчитывайте на его надежность.
• металлическими планками, которые обеспечат надежность конструкции и будет служить долгие годы.
• различные предметы, отправленные в металлолом.

Хотя козел для пилки дров имеет простую конструкцию, но по сути он является станком. Следовательно, в процессе его изготовления нужно учесть некоторые нюансы:

необходимо иметь план (чертеж) будущей конструкции с пошаговой инструкцией и расчетом размеров всех деталей.
важно правильно рассчитать наклон опорных элементов для удобства применения.

При сборке главное учитывать размерность оборудования, которая зависит от:

• роста человека,
• параметров будущего приспособления,
• крепость и размеры дерева, требующего обработки.

В зависимости от этого будет определяться продолжительность затраченного рабочего времени.

Предлагаем ознакомиться Процесс утепления деревянного дома своими руками, снаружи

Беспроигрышным вариантом считается приспособление высотой 90-110 см. В результате этого, работающему за ним человеку не придется слишком наклоняться вперед, а руки не будут слишком уставать благодаря горизонтальному положению.

На позвоночник будет действовать минимальная нагрузка, а рабочий процесс станет гораздо легче.

Как сделать самостоятельно?

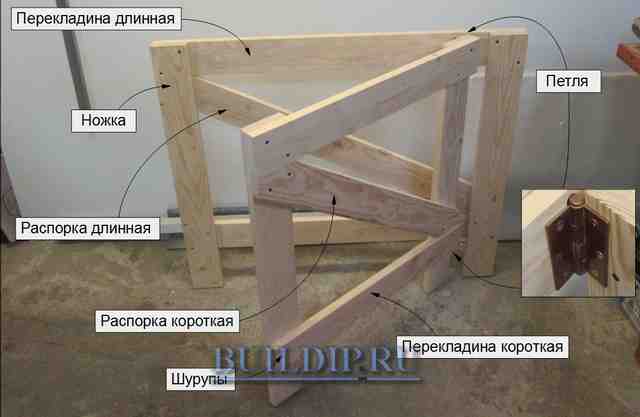

Наиболее практичным и недорогим вариантом строительного козла, который может быть сделан собственноручно, является складной деревянный. Он занимает минимум места, а также может быть использован при работе на даче, в квартире. Первое с чем стоит определиться – это высота ножек, она равняется росту человека минус 10-12 см. Произвольно можно определить число распорок и брусовое сечение.

Верхние окончания рамы можно соединить с помощью навесок дверного типа. Для фиксации ножек стоит подумать об ограничителе. Берется пара отрезков стропильной ленты, далее осуществляется фиксация на распорках внизу. Расстояние стоит делать таким, чтобы сохранить устойчивость конструкции. Чтобы фиксировать элементы друг с другом, можно брать гвозди с их последующим загибанием на обратной стороне. Но для того чтобы приспособление характеризовалось практичностью и надежностью, стоит использовать саморезы.

Следующим шагом будет подготовка площадки, габариты которой стоит подобрать по своим предпочтениям. Она должна иметь возможность выдержать от 150 до 170 килограммов, а размеры ее должны быть подобраны таким образом, чтобы приспособление с легкостью проходило в дверной проем. Приблизительная ширина площадки должна составлять 0,7 метра. Чтобы обзавестись качественным строительным козлом, понадобится подготовить не больше 150 сантиметров обрезной доски.

Подробная инструкция сборки.

• На ножках делается разметка, а лишнее дерево срезается под углом с обеих сторон. При этом не стоит забывать о параллельности разрезов.
• На примере одной ножки стоит изготовить остальные.
• Делается проверка на предмет нахождения верхних концов под углом 90 градусов.
• На будущих распорках отмечаются углы 80 градусов на одном конце и 100 градусов на другом.
• После подготовки заготовок на них стоит прорезать место для верхней доски.
• Ножки необходимо соединить в виде ножниц, после этого в них необходимо просверлить оси вращения. В последнюю стоит не до конца закрутить болты, чтобы ножки могли открываться и закрываться.
• Делаются распорки между подготовленными ножками. Должно получиться две распорки с широкой стороны, одна с узкой. На них с нижней стороны необходимо прикрепить ремень для стяжки.
• После того как будет готова одна опора, можно приступать к сборке второй.

Многие строительные и ремонтные работы связаны с высотой, так как работнику постоянно приходится тянуться. Лестница и стремянка ограничивают свободу действий, а вот строительный козел – совсем иное дело.

О том, как сделать строительные козлы своими руками, можно посмотреть в следующем видео.

Регламент работ

Брус для изготовления основы нужно разметить для 12 пропилов – по 6 штук с каждой стороны, их глубина обязана быть около 2,5 см, они будут выступать в качестве пазов для рогов с ножками.

Схема конструкции козла

После этого пропилы выбиваются при помощи стамески, в сформированные пазы вставляются выпиленные бруски, на этом месте все фиксируется при помощи саморезов.

На брусках с дюймовым сечением отмечаются места для крепления усилителей, они предотвратят расхождение ножек. При помощи ножовки отпиливаются лишние отрезки, мастером подбирается длина ножек. Когда дровяные козлы будут готовы, их нужно обработать морилкой и просушить, после этого приспособление готово к использованию.

Стандартные козлы имеют довольно большой размер и вес, что не всегда позволяет транспортировать их. Именно поэтому много людей предпочитают покупать или сооружать мобильную установку, способную с легкостью переносится.

Но сразу стоит учесть, что изготовление такой конструкции займет больше времени. Все, что для них потребуется:

• 4 деревянных бруска среднего диаметра;
• металлическая труба длиной 1,5 метра;
• прочная веревка или трос;
• прочное сверло по дереву.

Сбор конструкции всегда начинается с брусьев. На них нужно наметить место разреза, куда потом будут устанавливаться ножки. После сверления планок в них вставляется основание, потом ножки устанавливаются по местам. В завершение делается ограничитель для стоек, предотвращающий деформацию ножек.

Изготовление козлов

Распил деталей

Осуществляем разметку деталей для распила фанеры.

Пояснения по деталировки цветом

• Зеленый: верхние топы 844*90 мм — (нужно 2 шт.);
• Желтый: нижней поперечины поддержки 711 х 90 мм (изначально предполагалось 711 х 180 мм);
• Оранжевый: верхние перемычки 844 х 90 мм (изначально предполагалось 844 х 180 мм);
• Синий: ноги. 844 *90 мм — 8 штук;
• Розовый: части для изготовления креплений на стену;
• Белый: отходы.

Распиливаем заготовки на распиловочном станке, циркулярной пилой или другими приспособлениями.

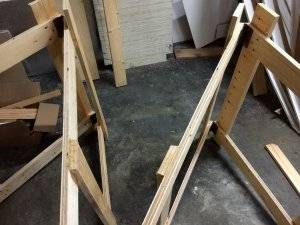

Сборка боковин

Для начала был вырезан кусок фанеры 80 х 200 мм, он выступает разметочным шаблоном при изготовлении соединений деталей.

На данном этапе задача заключается в соединении опорных ножек с верхней и нижней поперечинами.При монтаже верхней поперечины, рекомендуется приложить петли, чтобы в дальнейшем саморезы крепления петель не попадали на саморезы крепления заготовок из фанеры.

Просверливаем точки крепления саморезами сверлом меньшего диаметра, зенкуем отверстия, чтобы в дальнейшем спрятать шляпки саморезов.Для соединения деталей также был использован столярный клей ПВА, на место соединения наноситься небольшое количество клея, прикладывается заготовка и стягивается саморезами.

Соединение боковин

После того как боковины были изготовлены, можно скрепить их при помощи мебельных петель. изготовив тем самым механизм складывания и раскладывания.

Затем прикручиваем к торцу одной из боковин верхняя опорную площадку.К обоим не нужно, иначе не будет работать механизм открывания и закрывания.

Изготовление ограничителя открывания

Для безопасности при работе на козликах, при их раскрытии более чем на 20 градусов — был придуман ограничитель раскрывания.Он реализован из полипропиленовой веревки, т.к. этот материал неэластичный, прочный и недорогой.Для изготовления ограничителя сверлим отверстия в каждой ножке в районе нижней поддержки, и продеваем полипропиленовую веревку в одну затем во вторую ногу. Затягиваем узел на веревке, и растапливаем его при помощи обычной зажигалки.

Самостоятельное изготовление строительных козлов: Инструкция +Фото и Видео

Козлы строительные- как изготовить своими руками? Множество работ связанных с ремонтом и строительством должны проходить на возвышении. Первое что попадается это стремянка, но она сильно ограничивает ваши возможности. Для этого придумали козлы и подмостки, ведь на них может встать даже два человека, а так же весь необходимый инструмент который необходим в свободном доступе. Поскольку козлостроительное производство еще не так широко развито, можно научиться монтировать козлы строительные своими руками.

Строительные козлы – практичное решение, позволяющее находится на возвышенности, свободно передвигаться.

Общие сведения

В этом с козлами ничего не сможет конкурировать. Изготовлены они могут быть из:

• Дерева,
• Металла,
• Смешанные (дерево и металл).

Какими бывают козлы

Строительные подмостки бывают двух видов:

1. Складные. Очень удобные, компактные козлы в сложенном виде очень удобно хранить. Но с ними так же следует быть осторожным, их всегда необходимо проверять на устойчивость.
2. Не складывающиеся. Имеют огромное удобство для работы на них и устойчивость, так как представляют собой единую опору. Но в данном случае их не совсем будет удобно хранить.

Козлы из алюминия довольно сложно и не бюджетно монтировать в домашних условиях. Поэтому хороший вариант это деревянные козлы. Ведь дерево это очень практично и удобно.

Монтаж

Для монтажа понадобится:

• Схема,
• Рулетка ( для замеров деревянных полотен перед началом работы),
• Пила (используется для того, чтобы распиливать доски),
• Карандаш (для разметки),
• Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
• Шурупы,
• Болты, гайки и т. д.
• Уголок столяра,
• Деревянный материал.

Схема сборки

1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Особенности козлов из металла

Разновидности металлических лесов:

• Штыревые,
• Хомутовые,
• Рамные,
• Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Так же можно приобрести материалы для самостоятельного монтирования, либо уже изготовленные детали, которые остается лишь скрепить между собой.

Конструкция и варианты использования

В отличие от классических козелков универсальные козлы раскладные, что облегчает хранение и транспортировку. Конструкция столярно-строительного приспособления имеет вид:

• ножки с распорами, шарнирно соединенные между собой
• съемная опорная перекладина
• ременная стяжка внизу

Приспособление позволяет заготавливать дрова, кроить длинномерные пиломатериалы и опирать щиты строительных лесов (понадобится 2 пары козелков) по умолчанию. На опорную перекладину можно закрепить дощатую столешницу для размещения электроинструмента (например, торцовочный, сверлильный, заточный станок).

Если собрать из досок или фанеры легкий каркас, можно соорудить из двух козелков крупногабаритный столярный стол-верстак для сборки мебели.

Вырезы в опорной планке позволяют работать с трубчатыми заготовками, прижимать ламели склеиваемых столярных деталей. На одну сторону козелков можно закрепить лист фанеры, ГКЛ, ОСБ для разметки, прямого или фигурного кроя.

Металлические козлы для распила дров

Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока.

Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:

• профильный уголок 50х50 мм, трубу аналогичных характеристик;
• болгарку, ножовку по металлу;
• измерительную рулетку;
• соединительные болты, сварочный аппарат.

Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.

Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.

Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.

Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.

Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.

Как сделать самостоятельно

Для изготовления кровати из бруса необходимо ознакомиться с этапами процесса, разработать детальные чертежи будущего изделия, закупить материал и фурнитуру. Для работы понадобится стандартный набор инструментов и расходных материалов.

Перед тем как сделать кровать, снимаются размеры места положения, высчитываются габариты кровати согласно величине матраса и количества людей, которые будут им пользоваться, их роста.

Материалы и инструменты

Для начала необходимо приобрести массив дерева. При этом нужно следить за качеством сырья. Доски должны быть полностью высушенными, не иметь изгибов и трещин. Потребуются доски:

1. для изготовления рамы 25х200х2400 мм – 4 шт.;
2. для опорных балок 50х100х2400 мм – 3 шт.;
3. для декоративной отделки 25х50х2400 мм – 3 шт.;

Для ножек рекомендуется приобретение бруса 100 на 100 и 2400 мм.

Для создания реечной основы нужно купить 19 планок 25х75х2400 мм.

Кроме пиломатериалов, понадобятся саморезы 3, 5 и 6 см и металлические уголки. Если используется массив дуба, лучше для крепления брать обычные гвозди.

Для реализации плана понадобится следующий инструмент:

• рулетка, линейка, строительный уровень, угольник;
• циркулярная или ручная пила, электрический лобзик;
• дрель или шуруповерт;
• шлифовальная машина, наждачная бумага;
• струбцины;
• клей и шпатлевка для дерева;
• лак, морилка, кисти и валики.

Изготовление каркаса

Если кровать планируется делать с ножками, производство предмета мебели начинается с их заготовок. Для этого из бруса 10х10 см вырезаются куски необходимой длины. На высоте, которая соответствует размерам спального места, прикручивают металлические уголки.

Затем от брусьев 5х10 см отрезают 2 заготовки, длина которых равняется габаритам матраса. Для расчета еще двух досок каркаса из ширины матраса вычитают 10 см. Затем заготовки размещают в нужном месте и плотно закрепляют на уголках, которые уже прикручены к будущим ножкам.

Финальный этап создания каркаса – установка поперечных досок, которые и будут служить амортизирующим основанием для матраса, с шагом в 5 см.

Ламели и спинка

Вместо реечного основания можно изготовить базу из ламелей, которые более гибкие и способны выдерживать большой вес.

Сначала к внутренней стороне боковых досок каркаса прикрепляют специальные поддерживающие балки толщиной не менее 4х4 см посредством саморезов с шагом 15 см. Предварительно в брусе вырезают пазы, в которых будут размещаться ламели, но можно обойтись без реализации этого этапа. Затем останется только прикрутить элементы – и каркас полностью готов.

Для упрощения изготовления изголовья и подножья используют плиту ДСП или МДФ, из которой вырезается лобзиком заголовка нужных форм и размеров, края шлифуются и оклеиваются шпоном. При возможности спинку желательно сделать из древесины, используя всевозможные методы обработки и отделки.

Отделка

Придание готовому изделию эстетического внешнего вида производится путем обработки его поверхностей, покраски (морения) и вскрытия лаком. Даже если древесина заранее проходила первичную обработку, этого недостаточно для того, чтобы кровать выглядела красиво и ухоженно.

Сразу после того, как каркас и его составляющие готовы, все элементы тщательно шлифуются электрической машинкой и дисками. Сначала с крупным напылением, затем – с самым мелким. В конце производится полировка войлочным диском.

Дальнейшая отделка полностью зависит от выбора хозяев: цвет, фактура, матовая или глянцевая поверхность, наличие дополнительных декоративных деталей. Все это используется в соответствии с изначальным проектом.

Расчеты и материалы

Купить козлы, как складные, так и обычные, можно практически в любом специализированном магазине. Но они чаще всего имеют основу из алюминия и стоят достаточно дорого. Намного проще и дешевле сделать козлы для дачи своими руками. Это сравнительно простая конструкция, требующая наличия минимума столярных навыков от изготовителя. Кроме того, самодельные козлы не влетят вам в копеечку, их можно легко адаптировать под нужный вам строительный объект, да и в дальнейшем им тоже легко найти применение при желании.

Козлы из магазина

Собрать как металлические, так и деревянные козлы можно самостоятельно. Но мы все же рекомендуем остановиться именно на деревянном варианте. С древесиной намного проще работать, да и дешевле.

Один из первых этапов работ — проектирование и создание чертежа. Настоятельно рекомендуем не выполнять все работы «на глаз» — очень легко допустить ошибку, из-за которой конструкция у вас получится кривой и неустойчивой. Ну, или вообще не получится. Поэтому набросайте на листке бумаги подробный чертеж с указанием всех размеров, сразу же пропишите, сколько крепежа вам потребуется и сколько нужно основного материала. Также чертеж наглядно позволит увидеть, как будет выглядеть готовая конструкция.

Простой чертеж складных козел

На первом этапе важно определиться с высотой будущих козел. Обычно ее выбирают в зависимости от роста человека

Традиционно высота варьируется в пределах 75-95 см.

Определиться с высотой поможет и ваш любимый рабочий стол или верстак. Если у вас такой имеется и вы за ним часто работаете, чувствуете себя комфортно, то можете измерить его высоту и сделать козлы точно с такими же параметрами.

Универсальные козлы

Ножки-опоры у козел обязательно собираются под определенным углом относительно друг друга. Это позволит увеличить устойчивость конструкции. Возьмем стандартный вариант с углами 65 и 80 градусов. На основе высоты и углов наклона ножек уже можно рассчитать параметры остальных деталей. Таким образом получается, что для одного козла понадобятся:

• ноги длиной 95 см — 4 шт;
• верхняя опорная перекладина 90 см — 1 шт;
• распорки — по 2 на каждую сторону.

Кроме этого, не забудьте купить крепеж. Это болты, гайки, шайбы и саморезы. Эти элементы позволят собрать надежную конструкцию. Гвозди использовать не советуем — соединения с ними менее надежны и прочны, чем с саморезами. Гайки и болты понадобятся для соединения складывающихся ног.

Древесину для козел можно купить в ближайшем строительном магазине, но вполне можно посмотреть на своей дачи всяческие обрезки. Скорее всего, они у вас есть, если вы уже выполняли какие-либо строительные работы. Доска подойдет размером 100х30 мм.

Не используйте для создания козел древесину с явными дефектами

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

• в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
• в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Строительные козлы

Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.

Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.

Козлы для работы с ручной пилой

Чаще всего для заготовки древесины используют обычную пилу, это позволяет распиливать чурки небольшого размера. Козлы для таких целей могут иметь стандартные габариты. Для сборки такой конструкции понадобятся следующие материалы:

• Брус сечением 100 на 100 мм. Такой толщины древесины хватит для создания устойчивой конструкции. Длину материала берут от 1 до 1.5 метров.
• Брус для ножек меньшего диаметра. Для опор подойдет материал от 50 на 50 м в разрезе и метр длиной. Всего ножек у козел будет 4.
• Материал для крестовин. «Рога» конструкции делают из бруса 10 на 10 см. Некоторые конструкции нуждаются в усиленных ножках. Для них используют брус сечением 30 на 30 мм и более. Для устойчивости понадобится 4 опоры, но можно оставить всего две.
• Крепежи. Лучше всего для соединения деталей использовать саморезы. Диаметр шляпки берут в 45 мм, а длину в 100 мм. Для всего изделия потребуется около 40 крепежей.
• Покрытие. Чтобы брус долгое время оставался целым, его необходимо пропитать лаком или другим защитным составом.

Материал потребуется для домовладельцев, у которых нет стройматериала на участке. Те, у кого остались обрезки бруса или труб от других работ, могут использовать их в сборке козел.

Для создания конструкции потребуется следующий набор инструментов:

• ножовка для распила бруса;
• уголок для выравнивания частей конструкции;
• карандаш для нанесения разметки;
• молоток или шуруповерт;
• рулетка;
• финишное покрытие и кисточка.

Когда материал закуплен можно начинать сборку. Каркас козел изготавливают, начиная с обработки древесины. Для этого при помощи рулетки и карандаша делают разметку мест распила. Их нужно сделать по 6 с каждой стороны. Всех пазов для соединения ножек и крестовин получится 12. При сечении бруса 100 мм глубину паза делают в 25 мм, этого хватит для прочного крепления. При распиле пазов следите за тем, чтобы они были на пару миллиметров меньше ножек. После разметки и проделывания пазов все детали собирают в единую конструкцию.

После сборки устанавливают усилители крепежей, они усиливают прочность конструкции и делают работу более безопасной. Для этого отпиливают низ у каждой ножки так, чтоб хватило места для установки нового крепления. После сборки изделия его обрабатывают защитным составом. Для этого используют лак или морилку. Когда конструкция высохнет – ее можно эксплуатировать.

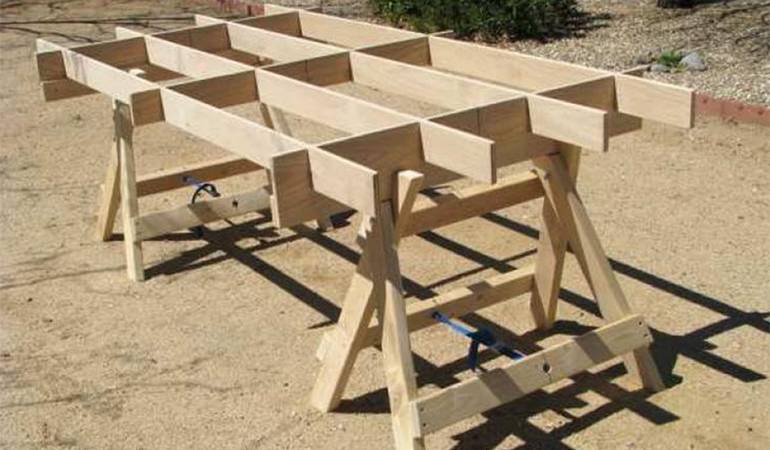

Разборные строительные козлы из дерева

Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.

После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.

Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.

Для изготовления одной опоры понадобятся:

четыре доски для ножек – 0,95 м; доска 0,9 м для верха; три перекладины по 0,85, 0,77, 0,7 м.

1

Строительные козлы — какие бывают

Если раньше средства подмащивания изготавливали только вручную, то сегодня их можно купить в магазине уже готовые. Магазинные козлы обычно изготовлены из алюминия, благодаря чему они одновременно легкие и прочные. Можно встретить как складные козлы, так и монолитные конструкции. Но у всех таких козел есть один огромный недостаток — они довольно дорогие. Именно поэтому тема изготовления строительных козел своими руками всегда остается актуальной.

Как мы уже отметили, козлы строительные или подмости бывают двух видов:

1. Складные. Их преимуществом является высокая мобильность, компактность при хранении после окончания работ

Но с такими средствами подмащивания следует обращаться с крайней осторожностью. Перед выполнением работ на них, нужно убедиться в их очень устойчивости.2

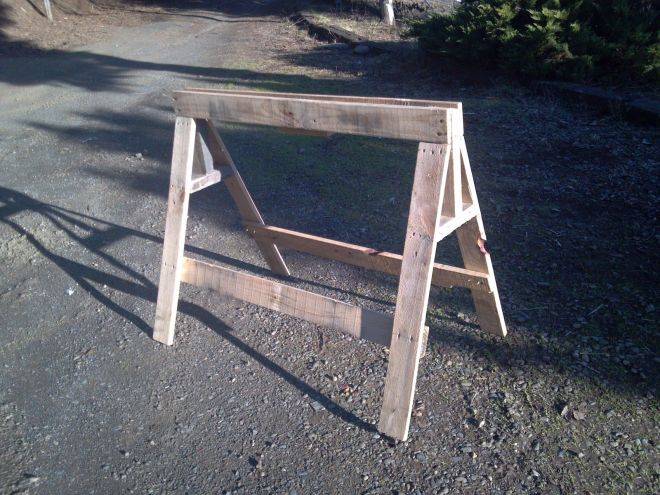

Не складывающиеся. Они более надежные, так как в готовом виде представляют собой единую конструкцию.

Для того чтобы собрать деревянные подмости, понадобятся следующие материалы:

Рекомендуем: Лестница на второй этаж своими руками: виды и монтаж лестниц второго этажа в частном доме

чертеж;рулетка;ножовка или электролобзик;столярный уголок;карандаш простой;шуруповерт;саморезы;доски;болты, шайбы и гайки (для разборных козел).

Выбирать пиломатериалы нужно сухие и ровные, без трещин, сколов и сучков. Если они не соответствуют таким характеристикам, то годятся только на дрова.

Рекомендуем

Козлы для распилки дров своими руками – приспособление для пилки бензопилойСтроительные леса своими руками – как сделать из труб и дерева?Строительные леса своими руками – как сделать из труб и дерева?

Нижний стягивающий ремень

Опорная планка не позволяет ногам сложиться внутрь. Однако домашний мастер может сместить их наружу случайно, конструкция «разъедется», потеряет жесткость. Для этого используется ременная стяжка, фиксирующая противоположные нижние распоры. Ее устанавливают по технологии:

• козелки раскладываются
• размечается середина нижней распорки
• просверливается сквозное отверстие 10 мм сверлом (под болт М10)
• в 40 см от карабина ремня пробивается отверстие, в которое вставляется болт

После чего, достаточно закрепить болт с ремнем в одной распорке гайкой, затянуть ремень вокруг противоположного распора, обрезать лишнюю длину. Этим же ремнем к ножкам крепится опорная планка при транспортировке или хранении в сложенном состоянии.

Таким образом, универсальные раскладные козелки изготавливаются своими силами с минимальным набором инструментов в течение пары часов. Все детали являются готовыми шаблонами, что облегчает дальнейшую сборку необходимого числа этих трансформируемых приспособлений.
