Солнечная панель из СD-дисков без обмана: практический эксперимент

Работы по изготовлению устройства

Правильная инструкция для правильной сборке солнечных батарей может быть найдена в сети интернет либо в специализированной литературе.

Начинать работу лучше с той батареи, к которой уже припаяны выводы элементов, так будет удобнее осуществлять сборку. В том случае если вы умеете хорошо работать с паяльником, можете самостоятельно припаять контакты батареи.

Для изготовления панели необходимо 120 пластин. Применяется соотношение сторон один к одному, таким образом нам будет необходимо 15 рядов элементов по 8 в каждом.

Последовательно будут соединены каждые два элемента и четыре блока параллельно. В результате мы получим правильный и красивый монтаж без запутанных проводов.

Начинать собирать устройство лучше всего с проектирования короба. Для его конструирования потребуются уголки из алюминия или дерева, высота которых не превышает 25 миллиметров. Такая высота необходима для предотвращения затемнения соседних пластин.

С обратной стороны корпус закрывают листом фанеры. Внизу раму просверливают для обеспечения вентиляции.

По размерам подготавливают лист оргстекла или такого материала, у которого большая прозрачность. Если такого материала в наличии нет, то можно использовать стекло для окон небольшой толщины. Крепят его при помощи специальных кронштейнов выполненных в виде уголков.

В том случае, если используется стекло, отверстия можно выполнить непосредственно в нём. Для защиты корпуса от внешнего воздействия его покрывают специальным составом и окрашивают.

Для того, чтобы было удобнее производить монтаж электрической части укладывают специальную подложку из диэлектрика.

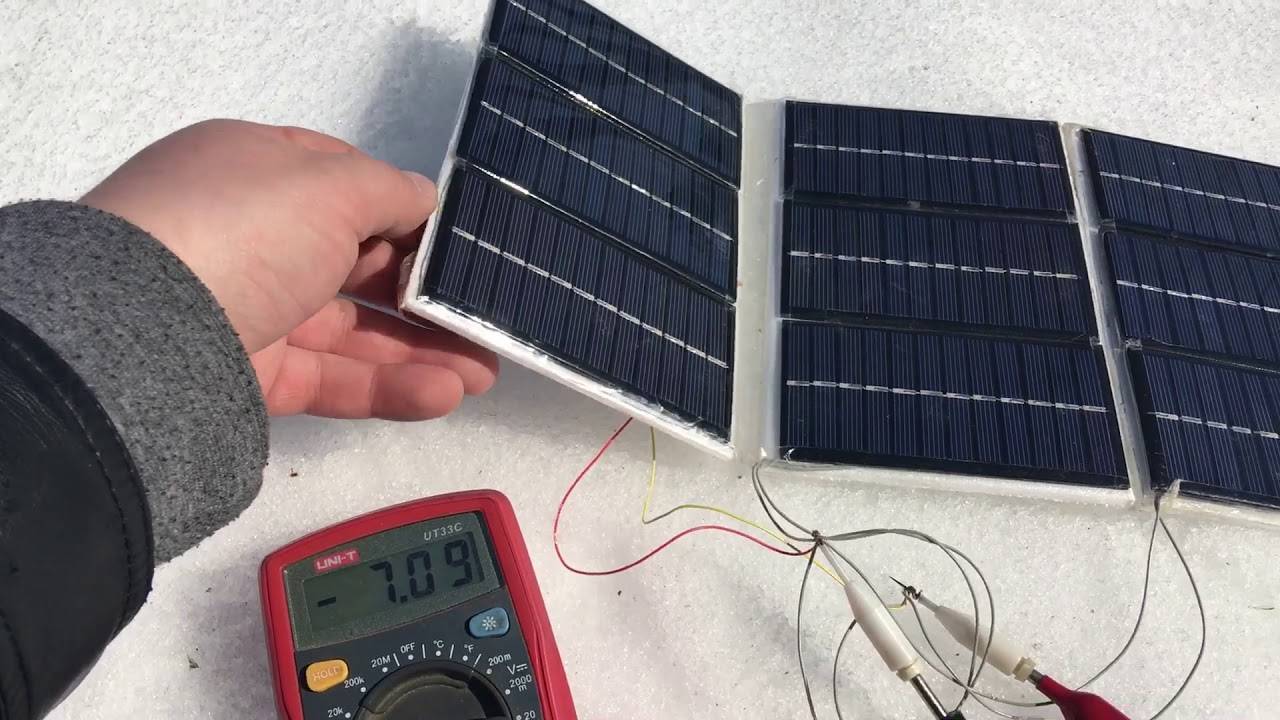

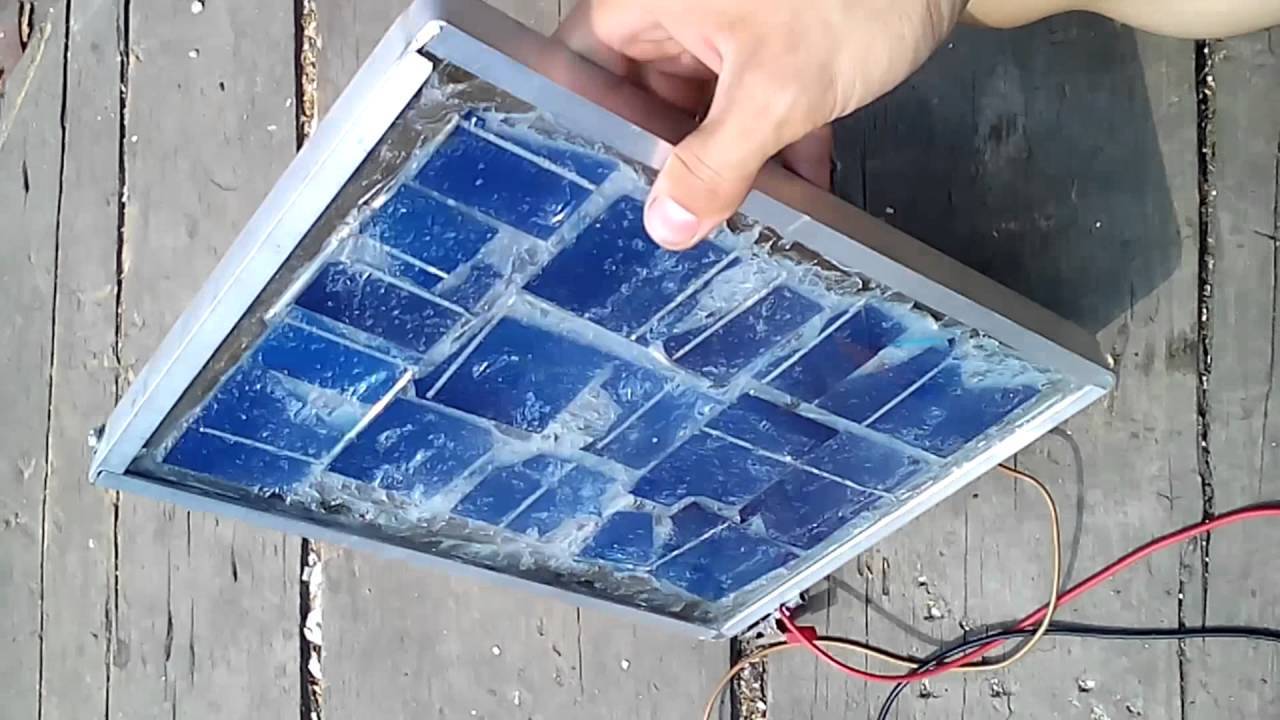

Перед началом пайки представляют то, как примерно будут уложены элементы. Нам понадобится уложить 4 блока по 30 пластин в каждом. Всего будет 15 рядов. После того как все цепочки соединены можно проверить как работает устройство.

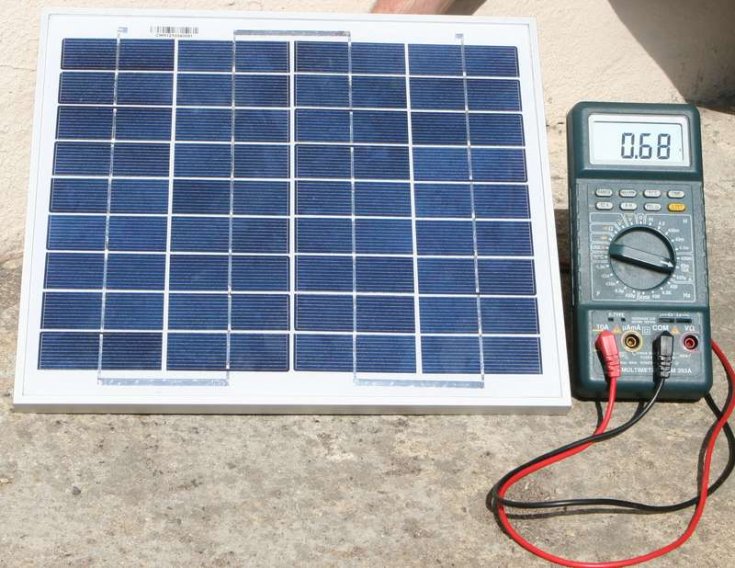

Для этого включают обычную лампу накаливания. Фиксируют значения параметров электрической цепи и сравнивают их.

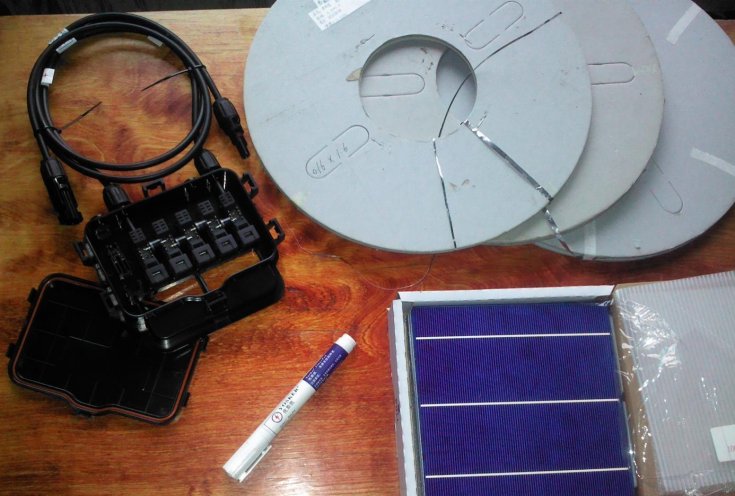

Для припаивания элементов применяют паяльник малой мощности и специальное вещество. Это вещество наносят на выводы пластин и производят пайку деталей между собой. Когда цепочки собраны их приклеивают с помощью герметика к основанию.

Основную панель с установленными на неё элементами закрепляют с помощью крепежа. Под электрическую проводку просверливают необходимые отверстия.

Подключают выводной кабель к сборке элементов. Для визуального наблюдения полярности используют проводники двух цветов. Сборку можно считать законченной.

Мы рассмотрели сложную схему, но может быть использована и схема простой солнечной батареи. Собрать простую схему можно попробовать с ребёнком подогрев его интерес к умению мастерить руками.

Солнечная панель из простых алюминиевых банок

Невероятно практичная конструкция гелионагревателей создается из пивных или банок из под газировки. Стоит всего лишь набрать необходимое количество пустых алюминиевых банок.

Лучше не использовать жестяные пивные банки. Материал сильно подвержен коррозии и наделен низким показателем теплообмена.

Сборка банок в единую систему выглядит следующим образом:

1. Подготовка банок. Каждая банка промывается, дно пивных банок пробивается для потока воздуха в целях сбора тепла.
2. Производится обезжиривание поверхности банок.
3. Подготовленные банки склеиваются друг на друга, как конструктор.

Каркас под теплообменник нужно изготовить из основы, деревянной рамы и оргстекла для лицевой отделки. Подложку основы лучше сделать из фольги. Ведь, как известно, установка подложки из фольги повышает светоотражающие качества основы.

Аккумулирование природного солнечного света является полезным действом, что касается экологии. К тому же производство солнечного света совершенно бесплатно и доступно на любом открытом участке дачи. И к тому же, такая приятная экономия денежных средств вас приятно удивит.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

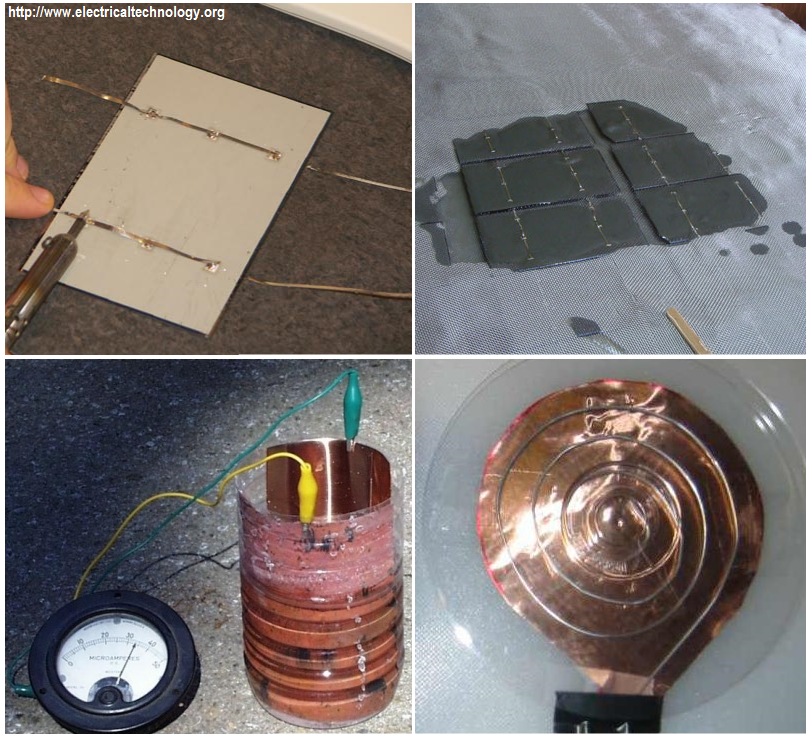

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

• 2 «крокодильчика»;
• медная фольга;
• мультиметр;
• соль;
• пустая пластиковая бутылка без горлышка;
• электрическая печь;
• дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

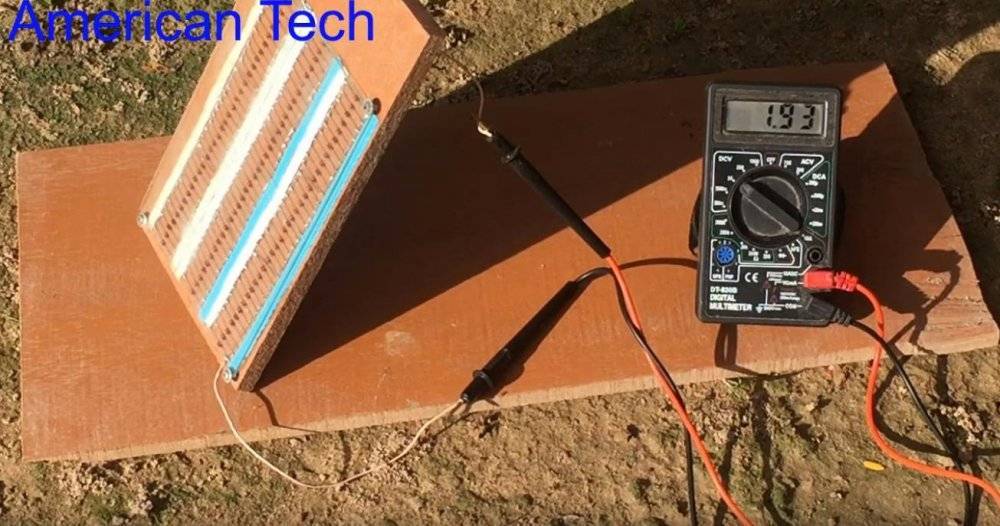

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

На какую мощность солнечных батарей можно рассчитывать

Задумываясь о строительстве собственной солнечной электростанции, каждый мечтает о том, чтобы полностью отказаться от проводного электричества. Для того чтобы проанализировать реальность этой затеи, сделаем небольшие расчёты.

Узнать суточное потребление электроэнергии несложно. Для этого достаточно заглянуть в присланный энергосбывающей организацией счёт и разделить количество указанных там киловатт на число дней в месяце. К примеру, если вам предлагают оплатить 330 кВт×час, то это значит, что суточное потребление составляет 330/30=11 кВт×час.

График зависимости мощности солнечной батареи в зависимости от освещённости

В расчётах следует обязательно учитывать тот факт, что солнечная панель будет вырабатывать электричество только в светлое время суток, причём до 70% генерации осуществляется в период с 9 до 16 часов. Кроме того, эффективность работы устройства напрямую зависит от угла падения солнечных лучей и состояния атмосферы.

Небольшая облачность или дымка снизят эффективность токоотдачи гелиоустановки в 2–3 раза, тогда как затянутое сплошными облаками небо спровоцирует падение производительности в 15–20 раз. В идеальных условиях для генерации 11 кВт×час энергии было бы достаточно солнечной батареи мощностью 11/7 = 1.6 кВт. Учитывая влияние природных факторов, этот параметр следует увеличить примерно на 40–50%.

Кроме того, есть ещё один фактор, заставляющий увеличить площадь используемых фотоэлементов. Во-первых, не следует забывать о том, что ночью батарея работать не будет, а значит, понадобятся мощные аккумуляторы. Во-вторых, для питания бытовых приборов нужен ток напряжением 220 В, поэтому понадобится мощный преобразователь напряжения (инвертор). Специалисты утверждают, что потери на накопление и трансформацию электроэнергии забирают до 20–30% от её общего количества. Поэтому реальная мощность солнечной батареи должна быть увеличена на 60–80% от расчётной величины. Принимая значение неэффективности в 70%, получаем номинальную мощность нашей гелиопанели, равную 1.6 + (1.6×0.7) =2.7 кВт.

Использование сборок из высокотоковых литиевых аккумуляторов является одним из наиболее изящных, но отнюдь не самым дешёвым способом хранения солнечной электроэнергии

Для хранения электроэнергии понадобятся низковольтные аккумуляторы, рассчитанные на напряжение 12, 24 или 48 В. Их ёмкость должна быть рассчитана на суточное потребление энергии плюс потери на трансформацию и преобразование. В нашем случае понадобится массив батарей, рассчитанных на хранение 11 + (11×0.3) = 14.3 кВт×час энергии. Если использовать обычные 12-вольтовые автомобильные аккумуляторы, то понадобится сборка на 14300 Вт×ч / 12 В = 1200 А×ч, то есть шесть аккумуляторов, рассчитанных на 200 ампер-часов каждый.

Сборка

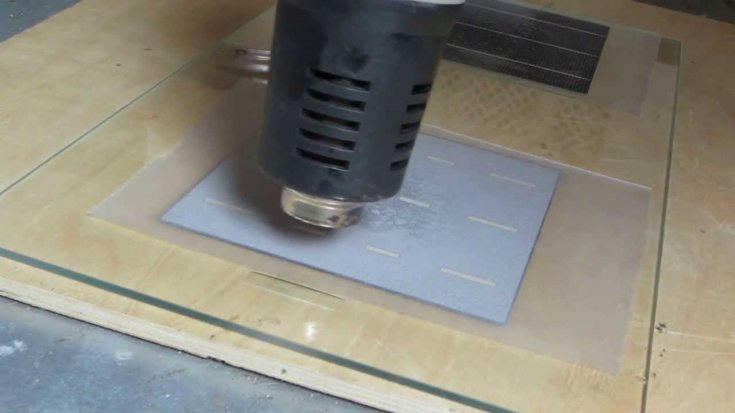

При первой сборке лучше воспользоваться заготовленной разметочной подложкой, помогающей расположить ровно элементы друг от друга. Основу выполняем из фанеры с обязательным маркированием уголков конструкции. После пайки на элемент батареи с обратной стороны крепим кусок ленты для монтажа, и таким образом их переносим. Герметизации подвергаются исключительно соединительные части.

Дальнейшие действия выглядят следующим образом:

• Выложите элементы на поверхность стекла.
• Между элементами оставьте расстояние и прижмите их грузами.
• Пайку сделайте по электрической схеме, то есть «Плюсовые» дорожки размещаются на лицевой стороне, а «минусовые» дорожки — на обратной стороне.
• Аккуратно припаяйте серебряные контакты.
• Соедините по этому принципу все элементы. В крайних элементах контакты выводят на шину «плюс» и «минус».

Рекомендуется также поставить «среднюю» точку, с двумя дополнительными шунтирующими диодами. Клемму устанавливают с внешней стороны нашей рамы. В качестве выводящих проводов можно использовать акустический кабель в изоляции. Все провода прочно фиксируются силиконом.

Грамотная конструкция системы позволит обеспечить необходимую мощность батареи. При расчете конструкции учитывают, что для изготовления одной солнечной батареи всегда берут солнечные модули только одного размера, так как в системе максимальный ток ограничен током самого малого элемента.

Стандартные расчеты показывают, что в солнечный день получают с 1 метра панели около 120 Вт мощности. Конечно, такая мощность не даст необходимого напряжения даже для компьютера. Но уже панель в 10 метров даст 1 кВт энергии и обеспечит энергией работу основных приборов дома: светильников, телевизора, холодильника и компьютера. Для обычной семьи из 4 человек необходимо в месяц около 300 кВт, поэтому система, установленная оптимально с южной стороны, размером 20 метров обеспечит семейные потребности в электроэнергии

С целью оптимизации потребления энергии для освещения важно использовать в доме лампочки переменного тока — светодиодные и люминесцентные

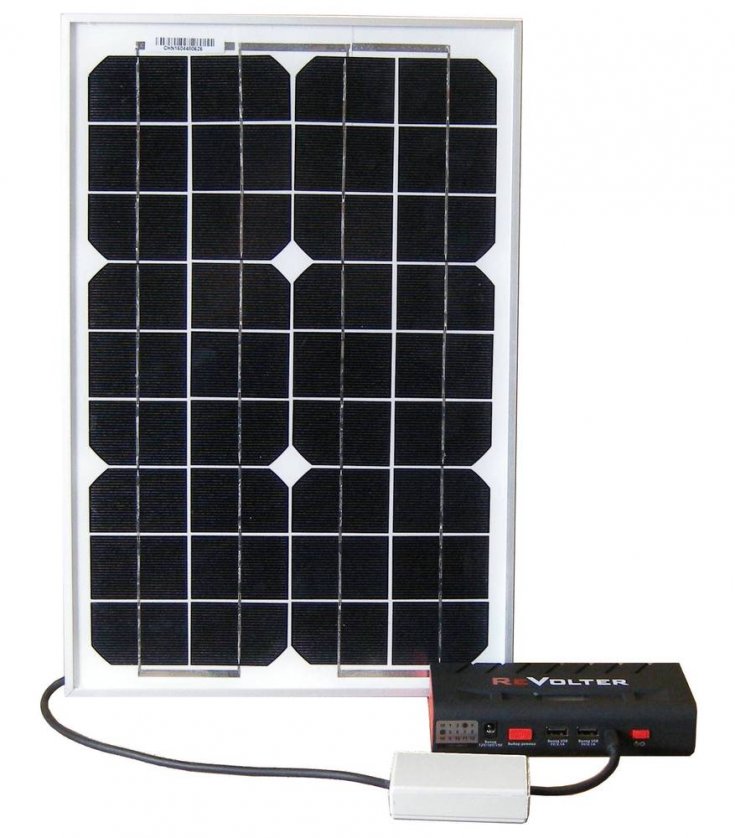

Дополнительные устройства для эксплуатации

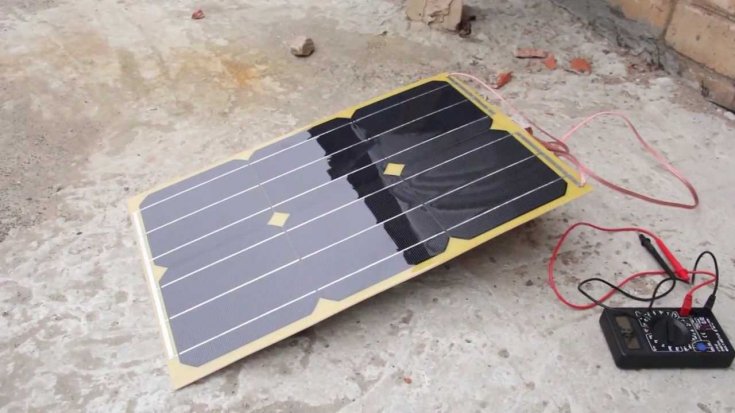

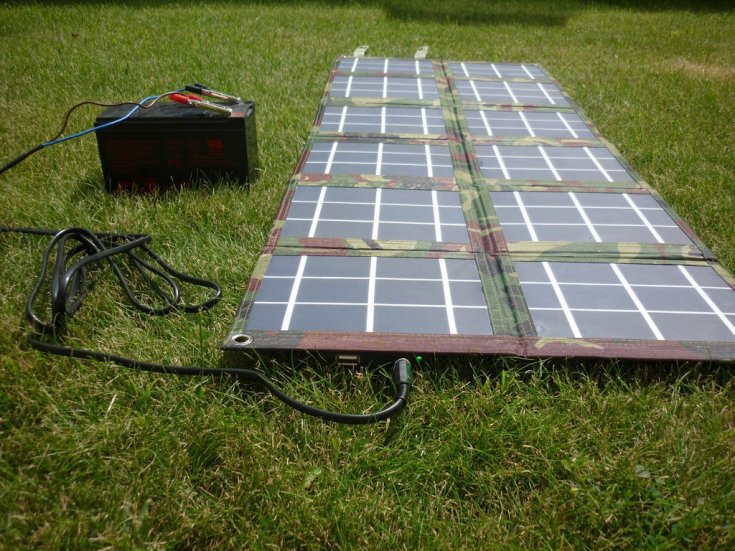

Важной особенностью солнечной батареи является сильная зависимость ее выходного напряжения и максимального тока от освещенности. Сделав своими руками батарею с расчетным напряжением в 12В, можно будет обнаружить, что ее реальное напряжение будет колебаться от 9В при слабом и косо падающем свете до 18-19В при ярком прямом освещении. Напрямую подключать солнечную батарею к аккумулятору нельзя – это может привести к перезаряду и выкипанию электролита, если используется свинцово-кислотный аккумулятор

Для герметичных гелевых аккумуляторов перезаряд еще более страшен и приводит к необратимому повреждению

Напрямую подключать солнечную батарею к аккумулятору нельзя – это может привести к перезаряду и выкипанию электролита, если используется свинцово-кислотный аккумулятор. Для герметичных гелевых аккумуляторов перезаряд еще более страшен и приводит к необратимому повреждению.

Во избежание перезаряда аккумуляторных батарей используются специальные контроллеры заряда. Наиболее простые схемы просто отключают аккумулятор по мере набора заряда, а сама зарядка идет лишь тогда, когда напряжение на солнечной батарее выше, чем на аккумуляторе (так называемая схема On-Off). По соображениям безопасности отключение зарядки происходит заведомо раньше полного набора емкости, в среднем на 70 процентах. Более совершенные зарядные устройства на основе ШИМ (широтно-импульсной модуляции, также PWM от Pulse Width Modulation) поддерживают заряд аккумулятора практически на 100%, переходя по мере набора емкости в импульсный режим. Самые сложные и дорогие контроллеры MPPT (Maximum Power Point Tracking, отслеживание точки максимальной мощности) также отслеживают и состояние самой батареи, включая ее температуру, для обеспечения максимального КПД.

Китайские контроллеры заряда производства фирм наподобие EP Solar обойдутся недорого по сравнению с самой солнечной батареей: блок 12В/5А стоит около 1100 р., более мощные и совершенные американские блоки Morningstar имеют цену от 8 тысяч рублей.

Но подобное устройство можно собрать и самостоятельно при наличии соответствующих навыков в радиоэлектронике. Ниже приведена простая схема повышающего контроллера, способного обеспечивать заряд аккумулятора от шестивольтовой солнечной батареи:

Для подстройки максимального напряжения на выходе служит подстроечный резистор R2.

Для солнечных батарей, рассчитанных на 12В, можно использовать следующую схему:

Здесь MainLoad– разъем для подключения аккумулятора, AuxLoad– для дополнительной нагрузки, требующей ограничения напряжения (например, зарядное устройство телефона). Достоинство этой схемы – возможность ее использования с различными типами аккумуляторов, определяемыми положением переключателя:

• 1.Обслуживаемый свинцово-кислотный аккумулятор
• 2.Необслуживаемый аккумулятор
• 3.Батарея литиевых аккумуляторов (3 аккумулятора по 4,1 В)

Устройство и принцип работы

Солнечная батарея – это несколько полупроводниковых фотоэлементов, преобразующих световую энергию в электричество. Ее работа основана на использовании барьерного фотоэффекта.

Принцип работы полупроводникового фотоэлемента

В месте соединения полупроводников разных типов проводимости (р и n) возникает электрическое поле, которое препятствует проникновению электронов из области с n-проводимостью в зону р-типа и «дырок» из участка полупроводника с р-проводимостью в участок с n-проводимостью. Если осветить такой кристалл, то элементарные частицы света фотоны будут выбивать электроны со своих орбит и генерировать электронно-дырочную пару.

При этом электроны, генерируемые в р слое рядом с р-n-переходом, под действием электрического поля барьера будут переходить в n-область. Аналогично «дырки», возникающие под действием света n-области, будут выноситься в зону с р-проводимостью. В результате в n-слое  возникнет избыток электронов, и, соответственно, эта область будет заряжена отрицательно. Соответственно, в p-слое появится избыток дырок и положительный заряд. На контактах пластины возникнет разность потенциалов. Отрицательное напряжение будет действовать на контакте, соединенном  с полупроводником n-типа, а положительное на другом выводе.

Как устроен фотоэлемент

Из чего состоит

Для изготовления солнечных батарей используют такие материалы:

• кремний (Si);
• германий (Ge);
• арсенид галлия (GaAs);
• селен (Se);
• теллурид кадмия (CdTe).

Самое большое распространение получили солнечные элементы, изготовленные на основе кремния. Они отличаются хорошим КПД и сравнительно невысокой стоимостью.

Солнечные источники питания бывают трех видов: монокристаллические, поликристаллические и аморфные.

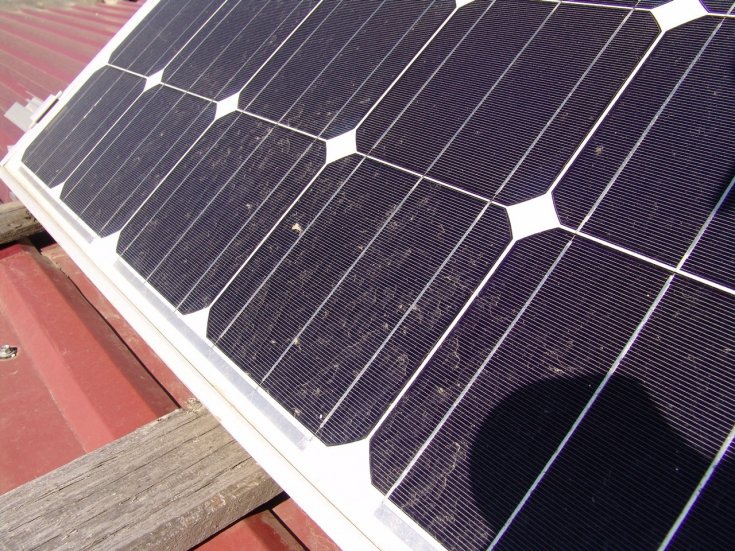

1. Монокристаллические элементы сделаны из одного цельного кристалла кремния. Эти элементы изготавливают, разрезая искусственно выращенные кристаллы кремния. Их КПД находится в пределах от 13 до 25%. Они могут работать в течение 25 лет, однако, их коэффициент полезного действия со временем уменьшается. Такие элементы теряют свою эффективность при слабом освещении.
2. Поликристаллические фотоэлементы изготавливают, расплавляя, а потом охлаждая кристалл кремния. КПД таких приборов находится в пределах от 9 до 18%. Срок их службы 10 лет, но при этом коэффициент полезного действия не уменьшается с течением времени. Эти модули могут работать даже в плохую погоду.
3. Солнечные элементы на основе аморфного кремния изготавливают путем напыления полупроводника на основание из полимера. Такие элементы способны гнуться, поэтому их легко монтировать. Однако КПД у них небольшой от 5 до 10%, а срок службы не более 2-х лет. Неплохо работают при слабом освещении.

Более подробно читайте в статье: из чего состоит и как работает солнечная батарея.

Немного теории

Устройство «на пальцах»

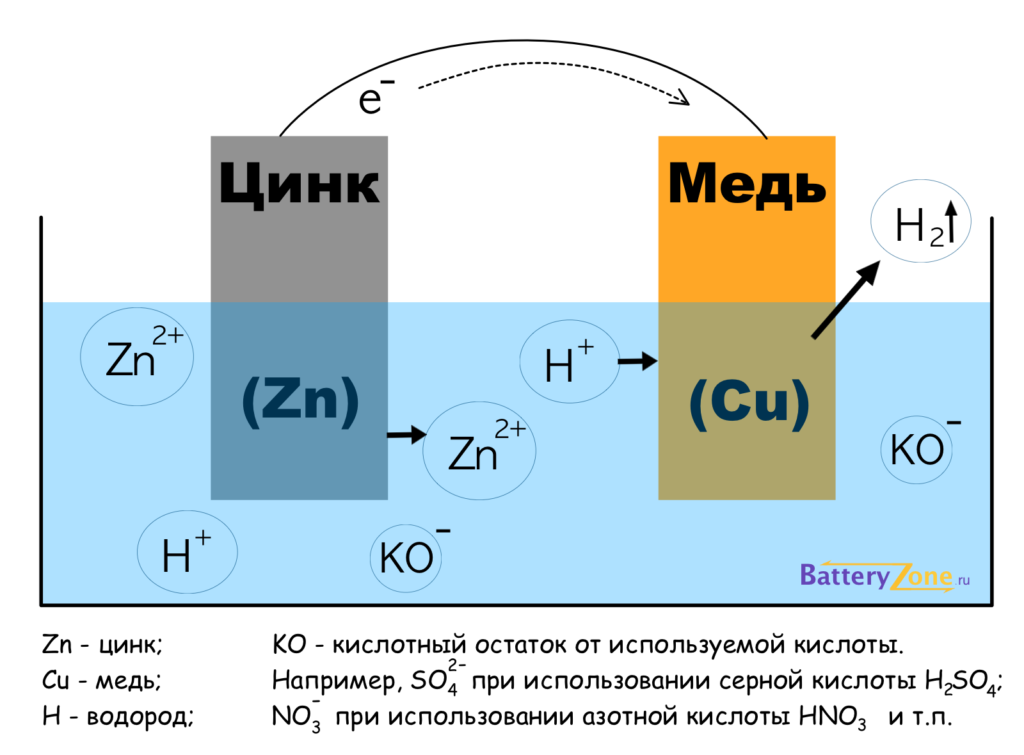

Схематичное устройство гальванического элемента

Предположим, что мы имеем емкость с кислотой с погруженными в нее цинковым и медным электродами (рис). Когда элемент выдает электрический ток через внешнюю цепь, цинк на поверхности цинкового электрода растворяется в растворе. Атомы цинка растворяются в электролите как электрически заряженные ионы (Zn2+), оставляя в металле 2 отрицательно заряженных электрона (e—)

Zn → Zn2+ + 2e—

Эта реакция называется окислением.

Пока цинк попадает в электролит, два положительно заряженных иона водорода (H+) из электролита объединяются с двумя электронами на поверхности медного электрода и образуют молекулу водорода (H₂)

2H+ + 2e— → H₂ .

Эта реакция называется восстановлением.

Электроны, используемые на медном электроде для образования молекул водорода, передаются от цинкового электрода через внешний провод, соединяющий медный и цинковый электроды. Молекулы водорода, образующиеся на поверхности меди в результате реакции восстановления выделяются в виде газообразного водорода.

Об электролите

Напряжение на ячейке зависит от кислотности электролита, измеряемой по его pH. Уменьшение кислотности (увеличение pH) вызывает падение напряжения. Используемая кислота не влияет на напряжение, кроме как через значение pH. Это не так для сильнокислых электролитов (pH <3,4), когда цинковый электрод растворяется в электролите, даже при разомкнутой цепи. Две перечисленные выше окислительно-восстановительные реакции происходят только тогда, когда электрический заряд может переноситься через внешнюю цепь.

Об электродах

Из химии: ряд напряжений металлов используется на практике для относительной оценки химической активности металлов в реакциях с водными растворами солей и кислот и для оценки катодных и анодных процессов при электролизе. Восстановительная активность металлов (свойство отдавать электроны) уменьшается, а окислительная способность их катионов (свойство присоединять электроны) увеличивается в указанном ряду слева направо. Металлы, стоящие левее, являются более сильными восстановителями, чем металлы, расположенные правее: они вытесняют последние из растворов солей. Например, взаимодействие Zn + Cu2+ → Zn2+ + Cu возможно только в прямом направлении. Цинк вытесняет медь из водного раствора её соли. При этом цинковая пластинка растворяется, а металлическая медь выделяется из раствора.

Наиболее распространённые металлы расположены в ряду напряжений в следующей последовательности: Li, К, Ca, Na, Mg, Al, Mn, Zn, Fe, Co, Ni, Sn, Pb, (H₂), Cu, Hg, Ag, Au.

Итого, чем дальше в этом ряду находятся металлы друг от друга, тем большее напряжение возникает между ними.

Теоретические выводы

1. Получается, что энергия исходит не от лимона или картофеля, а от химического изменения цинка, когда он растворяется в кислоте.
2. Чем выше кислотность (меньше pH) электролита (но до pH <3,4), тем выше напряжение
3. Чем дальше в ряду напряжения металлов находятся друг от друга электроды, тем выше напряжение
4. Между одинаковыми электродами напряжение должно быть 0
5. О значимой силе тока в подобных экспериментах говорить не приходится. Она, конечно, прямо пропорциональна площади электродов, но площадь эта такова, что для получения аналога среднестатистического автомобильного аккумулятора потребовалось бы несколько миллионов ячеек из лимонов.

Можно приступать в проверке.
