Надежны ли сваи фундамента из асбестовых труб: Монтаж своими руками: пошаговая инструкция

Из чего делаются столбчатые фундаменты?

Для того чтобы сделать для бани надежное основание, можно выбрать различный материал для устройства столбчатого фундамента. Это могут быть толстые столбики из предварительно обработанной древесины плотных пород, опоры из природного камня достаточных размеров, устанавливаемые под углами стен и в местах их пересечения. При наличии в достаточном количестве камней нужного размера можно сделать бутовый фундамент, а для наибольшей прочности – фундамент из монолитного железобетона.Не менее часто встречаются и столбчатые фундаменты из готовых бетонных блоков. Из чего бы вы ни делали фундамент, главное, чтобы он выполнял свою основную функцию – служил надежным основанием, имел достаточную несущую способность, а также был устойчив к коррозионному воздействию почвы и грунтовых вод.В этой статье рассмотрим устройство столбчатого фундамента из монолитного железобетона и асбестоцементных труб, который не составит труда построить своими руками любому человеку, не имеющему специальных строительных навыков.

Конструкция с ростверком

Сооружение с ростверком делает возможным одинаковое сообщение и передачу нагрузки от стен к опорам, которые в свою очередь передают нагрузку в почву.

То есть несущая часть, объединяет сваи в общий силовой силуэт, тем самым существенно снижает нагрузку на основу, и повышает прочность банного комплекса.

Ростверк не соприкасается с грунтом, что уменьшает риск ржавчины,  вред от сырости и деятельности насекомых. Но, даже в этом случае, нельзя игнорировать гидроизоляцию.

Высота ростверка под значительную конструкцию должна быть не менее 20 см. Если перекрытие будет опираться на дополнительные столбы, ростверк делают шириной, равной ширине стен.

Если балки кладут непосредственно на ростверк, то его углубляют внутрь бани на расстояние, достаточное для опоры балок.

Возведение ж/б ростверка схоже с заливкой ленточной подошвы:

  1. На верхний срез столбов наносится битумная мастика.
  2. С помощью арматуры соединяются перемычки — из них выполняется каркас.
  3. Устанавливается деревянная опалубка.
  4. При низком ростверке на дно насыпается песок со щебнем. При висячей – дном опалубки послужит настил из досок, который подпирается снизу брусками. Еще способ: насыпать под настил грунт или песок, после того как бетон встанет — удалить.
  5. Опалубка застилается изнутри гидроизолирующим материалом (например, рубероидом).
  6. Устанавливается армокаркас. К вертикальной арматуре проволокой привязывают продольные прутья на двух уровнях, снизу и сверху. Расстояние от арматуры до поверхности бетона – не менее 3 см.
  7. Затем заливается бетон.

Опалубку снимают через месяц. Удаляют песок из продухов, делают гидроизоляцию.

Рекомендации специалиста

  • Если на участке наблюдаются сыпучие слои грунта, то перед установкой труб обязательно необходимо подготовить на дне скважины подушку из гравия, чтобы опора была более устойчивой. При установке труб из асбеста на плавучих почвах можно дополнительно укрепить сваи траншеями, залитыми бетонным раствором.
  • Кроме того, дополнительным вариантом укрепления обсадных труб для свай является просверливание отверстий ближе к верхушке трубы и установка в них анкеров. Затем на эти анкеры крепятся металлические прутья.

Фундамент на сваях из асбестоцементных труб удобен тем, что он достаточно быстро устанавливается. Кроме того, свайное основание позволяет быстро и просто провести трубопроводы, а также другие виды коммуникаций. При этом не требуются большие финансовые или временные затраты, можно сэкономить на технике и рабочей силе.

Как сделать фундаментное основание своими руками?

Прежде чем приступить непосредственно к монтажу фундаментного основания, нужно:

  • произвести проектирование,
  • сделать расчёты,
  • подобрать инструменты и соответствующие материалы.

Проектирование и расчёты

На стадии проектирования строительства формируют спецификацию строительных конструкций и  материалов, трубопроводов, оборудования различного назначения (отопительный котёл, системы вентиляции и кондиционирования и пр.), где указывают вес каждой позиции.

Также учитывают снеговую нагрузку. Все данные суммируют и получают общую нагрузку от строения на землю.

При самостоятельной оценке физических свойств грунта можно сделать неточные выводы. Поэтому можно доверить анализ почвы местной геологоразведочной службе.

Самый верный способ – это обратиться в местное отделение землеустройства и получить выкопировку вертикальной съёмки земельного участка с расчётным сопротивлением грунта.

Опорную площадь дома рассчитывают по следующей формуле S≥ KNF/RO, где:

  • S – искомая величина площади опоры;
  • RO – расчётное сопротивление грунта;
  • F – общая масса домостроения;
  • KN — коэффициент запаса прочности 1,2.

На плане здания столбы располагают в углах, по линии стен и в местах их пересечения на расстоянии 1,5 – 2 метра друг от друга. Сумма площадей опорной части столбов должна равняться общему показателю S. Исходя из этого, корректируют количество точечных опор.

Учитывая уровень промерзания грунта, принимают глубину заложения фундамента. Например, если почва промерзает в глубину на 1,6 метра, то опоры опускают в скважины ниже на 50 — 100 мм.

Инструменты

Для устройства основания понадобится:

  • шанцевый инструмент,
  • ручной или механизированный бур,
  • болгарка и растворомешалка.

Также для разметки земельного участка под фундаментные опоры понадобится:

  • шнур,
  • молоток,
  • реперы (деревянные колышки, рейки или отрезки арматуры) и лазерный уровень.

Материалы

Необходимо подготовить трубы нужной длины, деревянные рейки, цемент, песок, воду, щебень, отрезки арматуры периодичного профиля и вязальную проволоку. Также нужно запастись полиэтиленовой плёнкой.

Пошаговая инструкция

Для опор из асбоцементных труб:

  1. Асбестовые трубы нарезают на отрезки нужной длины болгаркой или ножовкой.
  2. Делают разметку участка, согласно плану.
  3. Прямые углы разметки проверяют промерами диагоналей с помощью шнура.
  4. В места установки столбов вбивают колышки или отрезки арматуры.
  5. Буром просверливают отверстия на заданную глубину.
  6. Подготовленные отрезки труб опускают в скважины.
  7. В полости опускают арматуру так, чтобы она выступала из опор вверх на 150 – 200 мм.
  8. В растворомешалке готовят бетонный раствор, перемешивая с водой цемент и щебень.
  9. В трубы заливают бетон послойно толщиной 150 -200 мм. Каждый слой трамбуют подручным инструментом или электровибратором.
  10. Оголовки столбов накрывают полиэтиленом, пропуская через дыры выпуски арматуры.
  11. Бетон набирает достаточную несущую способность для продолжения строительства через 15 дней после заливки.

Для металлических опор:

  1. Трубы очищают от ржавчины металлическими щётками. Если нужно, обрабатывают восстановителем ржавчины.
  2. Внешнюю поверхность столбов покрывают битумной мастикой.
  3. Для труб большого диаметра роют ямы, дно которых засыпают песчано-гравийную смесь и тщательно её трамбуют.
  4. Подушки накрывают геотекстилем края, которого заводят вверх на высоту 150 — 200 мм.
  5. На плёнку ставят сетки из гладкой арматуры с пластиковыми опорами высотой 50 мм. Это нужно для образования защитного слоя армокаркаса.
  6. Сетки заливают бетоном на высоту заведённых краёв плёнки.
  7. Через 10 – 15 дней в приямках устанавливают отрезки стальные трубы и заливают их бетоном.
  8. Столбчатый фундамент из металла не армируют. Отрезки арматуры для крепления к ростверку приваривают к внешней стороне труб.

 Для пластиковых столбов:

  1. ПВХ трубы нарезают ножовкой на отрезки нужной длины.
  2. В готовые скважины опускают пластиковые опоры. Внутрь опускают армокаркас из двух – трёх прутьев периодичного профиля.
  3. Лазерным уровнем отмечают вверх опор. Лишние верхние части срезают болгаркой.
  4. Полости заливают бетоном. Через 15 – 20 дней фундамент готов к выполнению следующих этапов строительства.

Подготовка к проведению работ

Ручные буры разных размеров.

Для начала следует подготовить поверхность. Основным этапом при подготовке поверхности является её разметка. Само собой, чем ближе расположение опор друг к другу, тем прочнее и надежнее будет фундамент. Идеальным расстоянием является 1,5 – 2,5 метра.

Совет! Обязательным условием при проведении разметки является нахождение опор под самыми нагруженными частями здания, включая несущие стены, печь и углы.

Заглубление опор следует произвести на 25-30 см ниже от уровня промерзания грунтов. Для нашего климата это около 1,5 метра. Диаметр лунок напрямую зависит от выбранного вида труб и будет составлять 150-250 мм. Опоры не должны выступать из земли более, чем на полуметр.

Технология возведения

Асбестоцементные трубы для фундамента находят активное применение по двум причинам:

  1. Стойкость к коррозийному воздействию. в отличие от металлических труб, которые быстро изъедаются ржавчиной.
  2. Устойчивость к пониженным температурам и температурным перепадам. если сравнивать с пластиковыми.

Инструкция по возведению предполагает такие этапы:

В пробуренную скважину помещаем трубу 20 см диаметром. Глубина скважины составляет приблизительно полтора метра. Труба должна на 30-40 см выступать над почвой.

  • Столбы выставляются по уровню и должны быть одинаковой длины.
  • По сути, такие трубы являются лишь опалубками, основная же нагрузка приходится на металлические прутья, расположенные внутри неё.

Существуют следующие способы монтажа такого фундамента.

Рассмотрим их более подробно:

  1. Первый способ предусматривает совершение таких действий:
    • Вставляем трубу в подготовленную яму.
    • На расстоянии 6-7 см друг от друга вбиваем в трубу два арматурных прута. Арматуру необходимо вбивать на 20-30 см в землю, и настолько же она должна выступать сверху.

Выставляем трубу по уровню.

Выставив по уровню, заливаем трубу бетонной смесью. Заливка происходит изнутри и снаружи одновременно. Выступающие арматурные края в дальнейшем послужат для формирования ростверки. Ростверкой называется часть фундамента, на которой производится возведение здания. (см. также статью Устройство столбчатого фундамента с ростверком своими руками )

  1. Второй способ предусматривает такие этапы:
    • Заливаем трубу на 1/3 бетонным раствором (см. также статью Марка бетона для фундамента – как сделать правильный выбор ).
    • После того, как труба поднимается вверх на 10-15 см, в неё необходимо опустить арматурные прутья, которые не будут выступать за её основание. В таком случае бетон создаст уширение препятствующее выталкиванию сваи наружу.
    • Поднятую трубу необходимо выставить по уровню в соответствии с другими трубами.
    • Далее следует заполнить трубу бетоном до краев.

Заливаем трубу бетоном.

    • В трубу помещается шпилька, которая должна выступать резьбой на 20-30 см вверх. Она и послужит основой для формирования ростверки.
    • Преимущество данного способа — наличие резьбы, а значит, большая легкость в монтаже ростверки.

Совет! Арматурные прутья желательно обработать специальными составами, предотвращающие износ металла, обеспечивая его защиту от влаги.

Если такой фундамент устанавливается на сыпучем грунте, то перед монтажом опор необходимо осуществить такие действия:

  • Смешиваем песок и гравий в пропорции 1:1.
  • Засыпаем в скважину полученную смесь, слоем около 10-15 см.
  • Накрываем смесь песка и гравия каким-либо влагостойким материалом. В данном случае подойдет как рубероид, так и строительный целлофан.

Песчано-гравийная смесь, которую следует использовать для формирования подложки под трубу.

Укрепление столбчатого фундамента

К сожалению, если неправильно рассчитать нагрузку или допустить ошибку при возведении столбчатой основы, то это может привести к критичным изменениям, влекущим за собой перекос постройки, неравномерную просадку или даже трещины в несущих стенах. Что делать в таком случае?

Вам нужно будет вырыть траншею в том месте, где постройка просела, и залить монолитную фундаментную основу, которая и укрепит конструкцию. Также можно просверлить в опорах отверстия, вставить в них шурупы или анкера и приварить к ним армированные прутья, обеспечив тем самым прочную связь между всеми опорами конструкции.

Ещё один вариант – приподнять здание при помощи спецтехники, вырыв с просевшей стороны траншею и залив монолитный или ленточный фундамент. Данный способ является наиболее затратным, но и самым эффективным.

Методы укрепления данного вида фундамента

Схема заполнения скважины бетоном.

При неверных расчетах весовой нагрузки или при допущенных ошибках в самом процессе постройки фундамента возможно появление нежелательных изменений, которые могут быть причиной перекоса или неравномерной посадки дома. Возможно даже возникновение трещин в основных стенах. Чтобы исправить положение, в месте перекоса или просаживания конструкции можно создать траншею, сделать опалубку и залить в этом месте монолитный участок фундамента для общего укрепления конструкции.

Кроме того, можно просто просверлить в столбах отверстия, закрепить в них шурупы и приварить к ним армированные пруты, создав тем самым единую укрепленную конструкцию. Самым дорогостоящим, но и самым эффективным решением в таком случае может оказаться вызов спецтехники и профессиональных рабочих . Техникой можно немного приподнять здание, а рабочие помогут быстро создать траншею с просевшей стороны для заливки ленточного или монолитного фундамента.

Фундамент из асбестовых труб своими руками – особенности

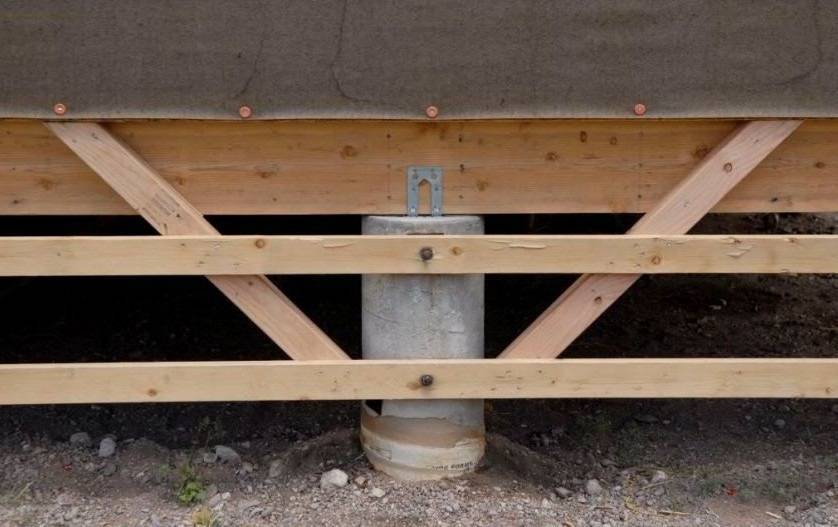

Фундамент на полых опорах из асбоцемента является разновидностью свайного основания, характеризуется следующими особенностями:

  • трубы используются в качестве стационарной опалубки, которая заполняется бетонным раствором;
  • применяются полые опоры, изготовленные из асбеста и портландцемента, смешанных при изготовлении в соотношении 15:85 с добавлением воды;
  • опоры имеют длину от 3,95 до 5 м при наружном диаметре 11,8–52,8 см и отличаются толщиной стенки;
  • опорные колонны формируются рядами с установкой каждой опоры на углах здания, а также стыках наружных и внутренних стен;
  • устанавливаются на проблемных, пучинистых и склонных к затоплению почвах при наличии на глубине до трех метров твердого грунта;
  • позволяет обеспечить устойчивость легких строений каркасного типа, бань, деревянных построек, веранд, дачных строений;
  • не требует повышенного уровня затрат для подготовки свайной базы здания по сравнению с возведением ленточной основы или блочного основания;
  • легко устанавливается, что позволяет весь комплекс работ по постройке основания произвести своими силами.

Столбчатый фундамент из асбестоцементных труб является наиболее доступным и экономичным вариантом

Асбестоцементные трубы, являющиеся силовым элементом свайной основы, характеризуются следующими показателями:

  • повышенными прочностными характеристиками, позволяющими воспринимать сжимающие усилия;
  • незначительной степенью теплового расширения, способствующей сохранению размеров при температурных перепадах;
  • небольшой массой, облегчающей транспортировку и выполнение работ по установке;
  • устойчивостью к воздействию электрохимической коррозии, снижающей ресурс эксплуатации металлических опор;
  • легкостью механической обработки, позволяющей в условиях строительной площадки быстро готовить опоры требуемых размеров;
  • низкой стоимостью, позволяющей существенно снизить суммарный уровень расходов по формированию свайной основы.

Пошаговая инструкция производства фундамента

Итак, есть материал, желание и готовность выполнить фундамент из асбестоцементных труб своими руками. Рассмотрим поэтапно, как правильно построить данную конструкцию:

  • Проектирование. Строительство каркасных сооружений относится к группе несложных работ. Так, масса одноэтажного коттеджа в среднем составляет 8 тонн. Значит, для такого фундамента нужно задействовать 10 опор, сечение которых будет равным 20 см. Проектную документацию в готовом виде можно найти на просторах глобальной сети, однако, как альтернативный вариант, её возможно заказать у специалистов. На сегодняшний день статистика проводимых работ по строительству частных домов показывает, что большинство заказчиков желают индивидуальный проект постройки.
  • Подготовка участка с последующей разметкой. Чтобы подготовить участок для соответствующих строительных мероприятий, необходимо следовать таким действиям:
    • произвести очистку территории от камней и деревьев;
    • обозначить угловые отметки фундамента – вкапать металлические прутья или столбики из дерева с натяжкой на них веревки;
    • на два метра отступить от возможной границы возводимого фундамента и обозначить участок, с которого в последующем необходимо будет убрать плодородный грунт (более 30 см). Такая манипуляция нужна, чтобы позже из-под постройки не прорастали сорняки;
    • убрать дёрн, произвести выравнивание участка и засыпать песчано-гравийной смесью. Утрамбовать площадку.
  • Бурение скважин под опоры. В случае проведения самостоятельных работ по постройке конструкции из асбестовых труб допускается задействовать обычный садовый бур. Для бригад специалистов строительных фирм свойственно использовать специальное оборудование (автоматические мото- либо ямобуры). Диаметр скважины для опоры должен превышать ее объем на 10-12 см. В свою очередь, глубина должна быть больше на 20 см намеченной высоты свай. Такой подход необходим для изготовления специальной фундаментной «подушки» из стройматериалов нерудных пород.
  • Подготовительные работы по возведению столбчатого фундамента из асбестовых труб и монтажа данных труб. Дно подготовленной скважины тщательно засыпается щебнем и песком, методично утрамбовывается и заливается водой. Верхний слой укрывается гидроизоляцией – это может быть пленка или рубероид. В яму погружаются опоры и закрепляются рейками. Основание засыпается песком. Длина столбов должна иметь запас длины чуть больше 10 см, в последующем благодаря такому приему можно с лёгкостью выравнивать высоту любой опоры. В случае, если почва имеет повышенную влажность, рекомендуется все трубы обработать специальным раствором на битумной либо полимерной основе.
  • Бетонирование и армирование. Подготовленная бетонная смесь заливается в асбестовые трубы на 30–40 см. Далее, опоры необходимо приподнять на 20 см и закрепить их. Подобным образом получаем своеобразную бетонную подошву, посредством которой столбы будут более устойчивыми.
  • Финальный этап. После того как бетонный слой застыл, в трубу производится монтаж арматурного каркаса, который соединен проволочными перемычками либо поперечными рамками из тонкой арматуры. Далее, происходит заливка раствора до необходимого уровня. Чтобы убрать появившиеся пузырьки воздуха, можно использовать деревянную рейку или металлический прут. Верхний слой накрывается целлофановой пленкой для достижения равномерного высыхания бетонного раствора. Период сушки должен проходить не менее 21 дня.

Расчет оснований

Расчет основания начинается с определения типа почвы грунта. Для этого определяется глубина промерзания земли.

Значение промерзания грунта отличается в разных регионах.  Эти показатели определяются по справочным данным

Но следует обратить внимание, что эти значения указываются без снежного покрова

Также необходимо учитывать нагрузку будущего строения. В среднем глубина свай берется около 150 см. Что касается диаметра труб, то он отличается в зависимости от нагрузки (для каркасного дома или небольшой веранды эти показатели будут разными).

Для правильного расчета оснований следует воспользоваться инструкцией:

  1. Определить вес дома.
  2. Определить сопротивление грунта.
  3. Рассчитать площадь фундамента.

Общая формула расчета минимальной суммарной площади основания выглядит так:

S=1,3×P/Ro

Из этого следует, что Р – это вес здания, кг,

R — это сопротивление грунта, которое определяется расчетным путем, кг/см2.

Для запаса надежности в формулу вводится коэффициент 1,3.

Пример расчета

Приведем пример: имеется каркасный дом с размерами стен 6×7 м с высотой первого этажа 2,8 м, фронтона – 2,6 м.

Нагрузка межэтажных перекрытий во время эксплуатации γнп = 210 кг/м2.

Грунт, на котором будет возводиться дом, – суглинок (R— 3,5 кг/см2), у которого глубина промерзания 1,2 м.

Расчет количества труб

Для расчета необходимого количества и размеров труб для фундамента выполняется несколько действий:

Определяется масса стен.

Площадь стен дома вместе с фронтонами будет равна Sс = 89 м2. Исходя из этого, находится масса стен:

Pс = Sс × γс = 89 × 50 = 4450 кг.

Затем рассчитывается масса перекрытий между этажами (на первом этаже и мансарде).

Находится площадь перекрытий (Sп = 84 м2). Масса перекрытий:

Pп=Sп×γп=84×100=8400 кг.

При Sп=84 м2:

Pнп=Sп×γнп=84×210=17640 кг.

Находится площадь кровли: Sк = 50 м2. Масса кровли:

Pк=Sк×γк=50×30=1500 кг.

Делается расчет предварительной массы фундамента.

Для этого берется приблизительное число столбов, например 14. Исходя из того, что каждые 2 метра фундамента (по периметру) будет устанавливаться столб, то 14 штук должно хватить. Длина столба L = 1,9 м.

Определяется объем столба:

Vс=π×R2 ×L=0,24м3,

где R — радиус столбика (R = 0,2 м). Исходя из этого масса 1 столба: 0,24 × 2500 = 600 кг.

Суммарная масса столбов: 600 × 14 = 8400 кг.

Суммарная масса дома

Для этого суммируются все полученные значения (стен, перекрытий, кровли, фундамента) и получается итоговое число 40390 кг.

  • Вычисляется минимальная суммарная площадь оснований по формуле, приведенной в начале раздела: S = 1,3 × 40390/3,5 = 11540 см2.
  • При расчете площади основания 1 столба высчитывается число 1250 см2.(S=пr2=3.14 ×0.22) Рассчитывается общее количество столбиков: 11540/1250 = 10 штук.

Из этого следует, что при увеличении диаметра столбов их количество можно уменьшать и наоборот.

Только после такого расчета можно приступать к закупке материалом и установке фундамента.

Расчёт

Столб из а/ц трубы, заполненный армированным бетоном, диаметром 150 мм способен выдержать нагрузку в несколько тонн. Поэтому расчёт поперечного сечения буронабивной сваи связан с определением минимальной площади опоры в зависимости от удельной нагрузки от дома и сопротивления грунтового основания.

Расчёт свайного основания состоит из следующих этапов:

  • сбор нагрузок;
  • расчёт требуемой опорной площади;
  • определение характеристик грунта;
  • план расположения свай;
  • определение длины а/ц опор.

Сбор нагрузок

Теоретически высчитывается максимальная масса домостроения. В неё входит вес всех конструкций здания, включая ростверк. Примерно определяют вес:

  • мебели,
  • сантехоборудования,
  • трубопроводов,
  • электротехнических приборов и пр.

Обязательно учитывают снеговую нагрузку на кровлю (норматив берут из СНиПа). На случай непредвиденных обстоятельств в расчёт принимают коэффициент надёжности k = 1,1.

Требуемая опорная площадь

Максимальную массу делят на площадь здания. В результате получают удельную нагрузку на грунт (кг/см2). Этот показатель должен быть меньше сопротивления грунта. Неравенство корректируют, оперируя оптимальной площадью опоры дома.

Определение характеристик грунта

Надёжное грунтовое основание должно обладать сопротивлением не менее 300 кг/см2. Если на месте застройки сверху находятся слабые грунты, то определяют глубину залегания твердого основания.

Копию вертикальной съёмки стройучастка можно взять в местном отделе архитектуры и землеустройства. В ней будет указано не только сопротивление, но и глубина промерзания почвы, уровень грунтовых вод.

План расположения

Общую опорную площадь дома делят на величину поперечного сечения одной трубы, получая необходимое количество столбов. На чертёж наносят сетку, перекрестия которой будут означать точки расположения труб.

Несмотря на то, что расчётное количество свай будет составлять небольшое число, его дополняют опорами, исходя из-за соблюдения необходимого интервала между а/ц трубами 1,5–1,6 м.

Это делается для равномерной загрузки прогонов ростверка. На нижнем рисунке показано правильное заполнение фундаментного поля а/ц сваями.

Длина опор

Длину свай определяют исходя из глубины промерзания почвы, уровня грунтовых вод  и отметки расположения прочного слоя грунта.

Пример: согласно вертикальной съёмке почва промерзает на глубину 300 мм, грунтовые воды пролегают ниже уровня земли на 1200 мм, расстояние до прочного основания (суглинок, R = 300 кг/см2) от поверхности стройучастка составляет 400 мм.

С учётом этих данных, глубину заложения низа труб принимают ниже на 300 мм нижней границы промерзания, где основание фундамента попадает в зону прочного грунта, и в то же время остаётся вне досягаемости грунтовыми водами.

Наземная часть а/ц трубы должна возвышаться над уровнем земли на 200–300 мм. Сложив все эти факторы, длину сваи принимают равной 1 метру.

Достоинства и недостатки столбчатых оснований

Столбчатый фундамент своими руками обладает следующими плюсами:

  • экономичностью (доля в общей себестоимости строения составляет в среднем 18%, у других типов – 25%);
  • материалоемкость и трудоемкость до двух раз ниже, нежели у ленточного;
  • возводятся вдвойне быстрее;
  • надежностью («ладят» с морозным пучением в отличии почти от всех других типов);
  • простотой технологии возведения;
  • не обязательно нивелирование участка;
  • малым объемом гидроизоляционных мероприятий;
  • если спроектированы правильно, им не страшны высокое расположение грунтовых вод и пучение грунта.

Они обладают следующими недостатками:

  • затруднительно строительство дома с подвалом;
  • конструкция неглубокого заложения боится горизонтального сдвига, а потому важен очень надежный ростверк;
  • вариант неглубокого заложения применяется только на грунте без пучения и подвижек;
  • применимы только под нетяжелые строения.

Разрушение столбчатого фундамента из-за боковых нагрузок.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

  • На висячих сваях;

  • На подпорных сваях.

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

  1. Винтовые (вкручиваемые) стальные.

  2. Забивные железобетонные.

  3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Чем могут отличаться основания на столбах

Цели использования, это удешевление строительства за счет уменьшения объемов земляных работ, а также экономии на устройстве тяжелых и материалоемких фундаментов. Помимо этого, так можно значительно снизить сроки возведения строения и ускорить его ввод в эксплуатацию.
Фундаменты этого типа составляют из вертикальной несущей (столбчатой) и горизонтальной ростверковой (балочной) частей.

Схема столбчатого фундамента с ростверком

  • монолитный или сборный железобетон;
  • красный глиняный обожжённый кирпич;
  • каменные блоки (бут) из осадочных или вулканических пород — с одинаковой (пиленные) или произвольной (колотые) формой.

На фото столбчатый фундамент из каменного блока для будущего каркасника

  • металлического проката (уголка, швеллера, двутавра, толстостенных труб);
  • древесины в основном хвойных пород (лиственницы, сосны, ели);

Ростверк из металла и древесины

сборного или монолитного железобетона в виде балок, прогонов или ригелей.

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
