Выбор тепловой конструкции пола
Как водяной тёплый пол, так и электрический имеют свои индивидуальные эксплуатационные особенности. Общее отличие заключается в способе монтирования. Любой теплый пол крепится на специально созданную теплоизоляционную поверхность. Слой утеплителя будет предохранять пол от возникающих тепло потерь. Также выполняется стяжка цементом, и после нее укладывается напольное покрытие в виде плитки.
Схема конструкции устройства тёплого пола под плитку
Теплый пол на водяной основе имеет сложную укладку и зависит от автономного и центрального отопления. Имеет высокие теплопотери и подходит для больших лоджий. На маленькой площади не очень выгодно такое отопление пола.
Методы устройства водяного теплого пола под плитку
Технологически установка водяного тёплого пола проходит через укладку двух видов стяжки:
Бетонная стяжка. Выглядит в виде конструкции, где проходит предварительный монтаж тепловых элементов: труб, кабеля, нагревательного мата.
Водяной теплый пол под бетонную стяжку
Настильная стяжка. Используются готовые к быстрому применению материалы, с простой и легкой технологией. Делится стяжка на подвиды: деревянная, реечная, полистирольная, модульная.
Теплый пол на балконе под плитку по деревянной настильной стяжке.
Водяной теплый пол на реечной настильной стяжке.
Модульная стяжка электрического тёплого пола под плитку
Важно: укладка труб, в системе водяного отопления на балконе обычно проводится от стены к центру. После укладки водяного теплого пола следует провести опрессовку элементов
Это поможет увидеть и предотвратить утечки и повреждения. Давление в системе при этом должно достигать отметку в 4 бар. А время опрессовки 24 часа
После укладки водяного теплого пола следует провести опрессовку элементов. Это поможет увидеть и предотвратить утечки и повреждения. Давление в системе при этом должно достигать отметку в 4 бар. А время опрессовки 24 часа.
Идеальным вариантом для теплого пола считается электрика. Чтобы монтажные работы выполнить самостоятельно и не заниматься расчетами количества кабелей для нагрева, рекомендуется использовать нагревательные маты. Это специализированное покрытие из стекловолокнистой сетки, с прикрепленными экранированными нагревательными секциями.
Секции выполнены путем соединения холодной и горячей части. Для этого использован безхомутовый метод, который обеспечивает высокую надежность.
Этапы монтажа теплого пола на основе нагревательных матов
- Первоначально составляется схема распределения матов по помещению балкона, лоджии.
Важно: Внимательно планируйте размещение мебели и не размещайте ее в местах укладки электрических нагревательных элементов
Расположение труб теплого пола не должны быть под мебелью или сантехникой
- Следует провести подготовку поверхности пола. Удалить посторонние предметы, мусор. Если поверхность имеет бугры и неровности — выровнять;
- Проходит укладка теплоизоляции, для предотвращения потерь тепла и увеличения зоны комфорта;
- Изготовляется стяжка цемента для основы под плиточное покрытие;
- Проходит укладка нагревательных матов по схеме;
- Подключение всей система нагрева к электрической сети, монтирование тепло регулятора.
Рекомендация: Для защиты элементов электросети следует приобрести и установить термодатчики, устройство защитного отключения.
- Нагревательные маты разрезаются и укладываются;
При разрезе стекловолокнистой основы важно не повредить кабель
Важно: в процессе разреза стекловолокнистой сетки следует внимательно следить за тем, чтобы кабель не повредился
Все электрические провода подключаются сети питания и проверяются в работоспособности;

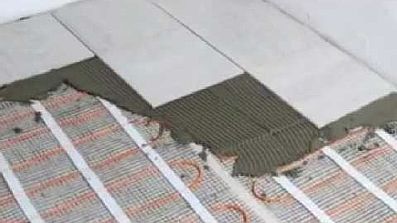

- Проводится укладка плитки, кафеля на нагревательные маты. Для этого используют плиточный клей. По истечении двадцати дней клей должен полностью высохнуть. Можно свободно включать теплый электрический пол под плиткой.
Что такое теплый пол
За техническим прогрессом сложно угнаться. Поэтому под теплым полом часть населения России понимает ковер на всю комнату. В какой-то мере они правы. Термоизоляционный слой коврового покрытия с одной стороны защищает помещение от потерь тепла через нижнюю часть квартиры или дома, с другой — создает приятное тактильно покрытие: теплое, мягкое.
Строители под «теплым полом» понимают систему отопления, размещенную внутри стяжки или непосредственно под напольным покрытием. В этом случае тепло в комнату поступает не от радиаторов отопления размещенных на стене, а снизу, через пол.
Преимуществ у инновационной системы обогрева против традиционной, много. Сдерживает широкое распространение «теплого пола» всего лишь один фактор: цена. При этом в понятие цены входит и стоимость оборудования, и стоимость обогрева, которая в разы выше центрального отопления.
Водяной настил
Водный теплый пол — название системы обогрева, которая состоит из трубопровода и узла смешивания теплоносителя. Источник тепла — вода, которая циркулирует по специально предназначенной гибкой трубе.
Это объясняется тем, что эта отопительная конструкция вызывает повышенный тепловой отбор и гидравлическое сопротивление общей системы, а это может привести к серьезным последствиям.

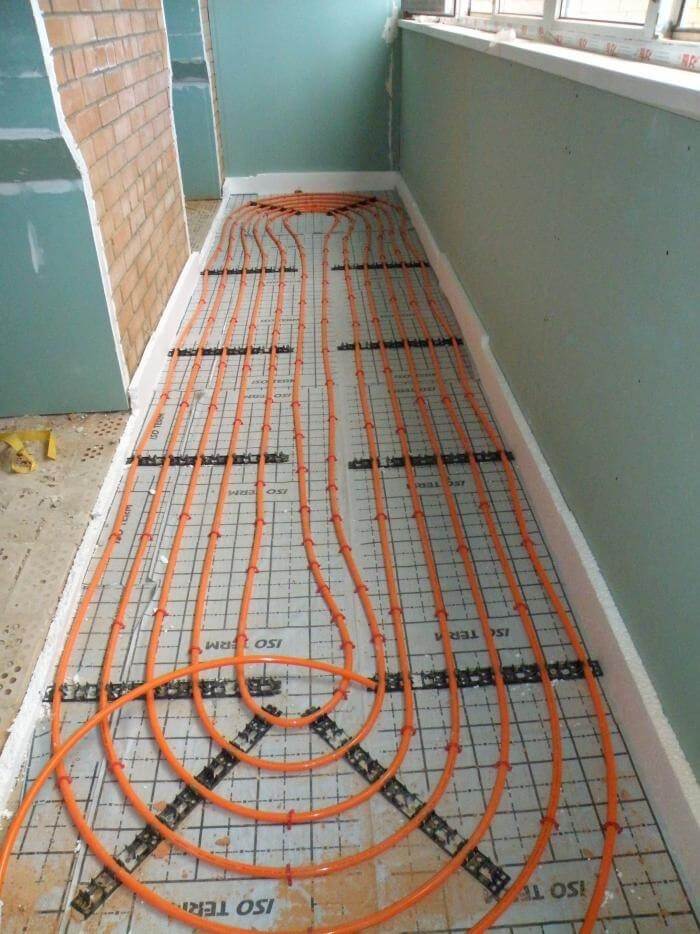

Водяной пол укладывают по форме «улитки» или «змейки». Первый вариант отлично подходит для просторных балконов, а второй — для маленьких помещений. Чтобы сделать водяной пол, используют разные виды труб: металлопластиковые, медные, полипропиленовые и полиэтиленовые. Практики советуют отдать предпочтение трубе из металлопластика.
Виды укладки труб.
Кроме этого, необходимо подобрать коллекторную систему — гребку из нержавеющей стали. Эти приборы считаются источником водяных полов, они бывают механическими и электронными. Установка водяного коллектора осуществляется в специальной тумбе или в нише, подготовленной в стене.
Общая схема коллектора.
Прежде чем сконструировать водяной теплый пол на балконе своими руками, необходимо провести ряд предварительных работ. Сначала определяются с чертежом укладки, составляют перечень инструментов и материалов. Обязательно проверяют в каком состоянии находится балконная плита, чтобы понимать, выдержит ли она нагрузку. Обычно водяной теплый пол монтируют после предварительной стяжки площади балкона. Как только раствор затвердеет, укладывают теплоизоляционный слой, а для этого используют пеноплекс. Затем вдоль стен приклеивают демпферную ленту, размещают армирующую сетку, которая будет предотвращать смещение металлопластиковых элементов.
После этого укладывают трубы, начиная от коллектора, который был предварительно установлен. Затем концы элементов, которые подходят к коллектору, одевают в гофру и подключают к основному прибору. В течение 24 часов надо проверить функционирование отопительной системы под давлением воды в 5-6 бар. Это делают, чтобы выявить возможные протечки. Затем все отключают, а трубы, заполненные водой, заливают смесью высотой примерно 3 см. Такую разновидность настила можно покрыть ламинатом или плиткой.
Водяные полы имеют ряд плюсов:
- создают равномерный нагрев по всей поверхности балкона;
- поддерживают необходимую влажность на балконе, мешают возникновению плесени;
- прослужат долго и безопасно.
Если сделать теплые полы на балконе, то можно получить полноценную обогреваемую комнату. Такой балкон станет прекрасным воплощением самых смелых дизайнерских решений.
Греющий электрический кабель
Элемент нагрева в электрическом кабельном полу — двужильный экранированный кабель 5 мм, а управление системой производится через регулятор. Устройство функционирует от напряжения 220 Вт, оно нагревает поверхность от +25 до +32 градусов.
Провод кладётся в бетонный раствор или смесь плиточного клея, хотя возможна укладка «сухим» способом.
Достоинства греющего кабеля:
- размер электромагнитного поля, исходящий от системы, небольшой и не опасен для человека;
- так как в конструкции используются жилы малой мощности, то срок службы значительно увеличивается;
- наличие экранированной плёнки обеспечивает электро и пожаробезопасность, защищает от повреждений.
Минус кабельного устройства, залитого стяжкой из бетонного раствора — в тяжести сооружения и продолжительности монтажа.
Монтаж

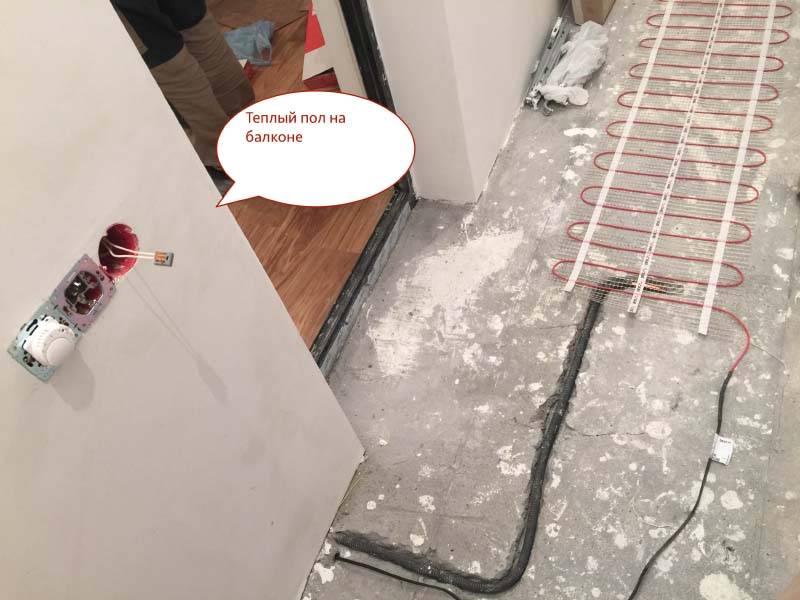

Теплый пол на балконе
Смотрите это видео на YouTube
Принцип обустройства электрического кабельного пола на балконе, схож с процессом укладки кабельных матов:
начинать нужно с подготовки черновой поверхности — очистки и выравнивания;
затем надо сделать теплоизоляцию — уложить экструдированный фольгированный пенополистирол 20 — 30 мм толщиной;
залить бетонную стяжку поверх теплоизоляции толщиной 10 — 15 мм — не будет контакта материала с утеплителем, и риск перегрева сведётся к минимуму;
уложить монтажную ленту и расстелить кабель согласно запланированной схеме — фиксация провода осуществляется лентой;
установить терморегулятор и термодатчик — для проводов, идущих от пола к блоку управления необходимо сделать штробы;
постелить финишное покрытие — только после высыхания стяжки.
Монтировать кабель следует на хорошо утеплённой лоджии, иначе вы попросту будите обогревать улицу. Перед заливкой бетонной смеси следует проверить систему на работоспособность.
Инфракрасный теплый пол
Устанавливать ИК «теплый пол» нужно с составления схемы расположения пленки. При этом должны соблюдаться следующие требования:
- провода не должны перекрещиваться;
- пленка укладывается вдоль балкона в один ряд;
- в местах, где планируется установка мебели, укладка ИК-пленки исключается;
- по периметру расстояние до стен — 25-30 см;
- термодатчик укладывается посредине балкона, но с условием, что его штатной проводки хватит до терморегулятора.
Материалы и инструменты
Для отопления балкона с помощью ИК-пленки нужно приобрести:
комплект инфракрасной системы обогрева. В него входят:
- пленка;
- электропровода;
- контакты в виде клипс;
- зажимы для фиксации ИК-пленки;
- скотч, с нанесенным битумом.
Комплект пленочного теплого пола.
- термодатчик и провода для него;
- терморегулятор;
- фольгированный утеплитель (можно подложку толщиной 40-50 мм);
- рулонный гидроизоляционный материал — нужен при укладке ламината, штучного паркета, паркетной доски;
- изоляционную ленту;
- малярную ленту или бытовой скотч.
Из инструментов под руками должны быть:
- нож или ножницы;
- рулетка;
- пассатижи;
- строительный карандаш или фломастер.
Подготовка основания
ИК-пленка очень чувствительная к любым неровностям основания, на которое монтируется. Поэтому балконная плита выравнивается. Как это сделать, можно посмотреть здесь.
Перед монтажом пленки:
- поверхность основания пола тщательно пылесосится;
- укладывается термоизоляционный слой из фольгированной подложки толщиной 40-50 мм — отражающая сторона должна смотреть вверх;
- соединительные швы проклеиваются специальным металлизированным скотчем;
- фольга заземляется через ближайшую розетку на кухне (в других помещениях «земли» может не быть);
- под термодатчик и проводку от него вырезается углубление в утеплительном слое.
В утеплителе вырезается углубление под термодатчик.
Важно: практически во всех инструкциях, размещенных на специализированных сайтах, схема монтажа выглядит так:
- стяжка;
- фольга;
- «Пенофол», уложенный отражающей стороной вверх, затем ИК-пленка.
По мнению редакции сайта, фольга на стяжке — рекламный ход, т.к. в плотном пространстве отражающие свойства фольги исчезают. Нужен минимальный зазор, чуть больший за длину волны, чтобы эффект зеркала сработал.
Инструкция по монтажу
Пошаговый алгоритм работ по устройству теплого пола из ИК-элементов выглядит следующим образом:
в стене выбиваются штробы под питающий кабель. Ширина — 20 мм, глубина — 20 мм, длина 150 мм над уровнем пола. Коронкой или болгаркой вырезается углубление под терморегулятор.
Устанавливается терморегулятор.
ИК-пленка разрезается на полосы по специальной отметке;
Отметка линии реза.
Пленка режется на полосы.
свободные серебряные контакты (к ним не будет производиться подключение) заделываются битумным скотчем (в большинстве комплектов входит в перечень);
Изоляция серебряных контактов.
- пленка размещается на балконе медной полосой вниз в соответствии с составленной схемой. Полосы между собой и к фольге крепятся бытовым скотчем или малярной лентой;
- к токопроводящей полосе с помощью клипсы крепится клемма. Для этого верхняя часть клипсы вводится внутрь пленки через технологический разрез, нижняя остается снаружи. После этого клипса обжимается пассатижами;
Клипса клеммы вставляется внутрь пленки.
Клемма (клипсы) обжимаются.
в клемму вставляются оголенные провода и зажимаются;
Подключение токоведущих проводов к клемме.
открытые места клеммы и проводки изолируются полосками битумного скотча: одна наклеивается сверху, другая — снизу, после чего плотно соединяются. Если между полосками скотча остались пузырьки воздуха, их необходимо удалить;
Изоляция мест подключения.
- для термодатчика, проводов и клемм в утеплителе вырезаются углубления;
- укладывается датчик температуры. Для этого над выемкой в утеплителе под измеритель температуры ИК-пленка заворачивается. На ее обратную сторону битумным скотчем крепится измерительный прибор. Провода от датчика утапливаются в разрез в утеплителе. Пленка возвращается и снова приклеивается к утеплителю скотчем;
Подключение термодатчика.
Крепление датчика к пленке.
- все уложенные в утеплитель провода заклеиваются скотчем;
- токоведущая проводка через клеммы подключаются к терморегулятору;
- проводится заземление всей системы;
- производится пробный пуск.
Более подробно монтаж инфракрасного теплого пола изложен в работе «Монтаж инфракрасного теплого пола под ламинат».
Кабельный теплый пол для балкона
Кабельный пол, как правило, расстилают по балкону змейкой
Нагревательным элементом здесь является электрический кабель, подключенный к электросети. Уложенный в бетонную стяжку, он прогревает сначала стяжку, а потом она отдает тепло в воздух.
Бетонная стяжка является обязательным условием использования кабельных теплых полов. Напольным покрытием может быть ламинат, плитка, линолеум.
Преимущества кабельных полов на балконе
- Воздух прогревается без сквозняков, равномерно. На уровне пола температура доходит до +24°C, в районе тела +22°C, в области головы +18°C.
- Стяжка способна накапливать тепло по принципу русской печки, что предотвращает теплопотери.
- По сравнению с отоплением радиаторами и конвекторами кабельные полы тратят на 20 — 50% меньше электрического тока.
Недостатки кабельных полов при использовании на лоджии
- Нагрев происходит медленно (до +27 за 30 мин.), потому что кабель сначала должен прогреть стяжку.
- Кабель создает электромагнитное поле. Правда, оно не такое значительное, чтобы всерьез опасаться за здоровье. Излучение от мобильного телефона на порядок выше.
- При монтаже электрического теплого пола на балкон необходимо делать бетонную стяжку.
- На электрические полы нельзя ставить объемную мебель. Иначе на полу в этих местах останутся потемнения от перегрева.
Чтобы экономить электроэнергию, необходимо дополнительно купить терморегулятор. Он поддерживает заданный температурный режим — как правило, +27°C. И автоматически отключает пол, когда температура доходит до этого значения.
Кабельные полы бывают одножильными и двужильными.
Двужильные начали выпускать сравнительно недавно, и они имеют ряд преимуществ. Две токопроводящие жилы уравновешивают электромагнитное излучение, поэтому электромагнитный фон практически нулевой. Монтаж двухжильного кабеля немного проще. Правда, одножильный кабель дешевле на 20%.
Как устанавливают обогревающую конструкцию
Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.
Монтаж водяной системы
Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

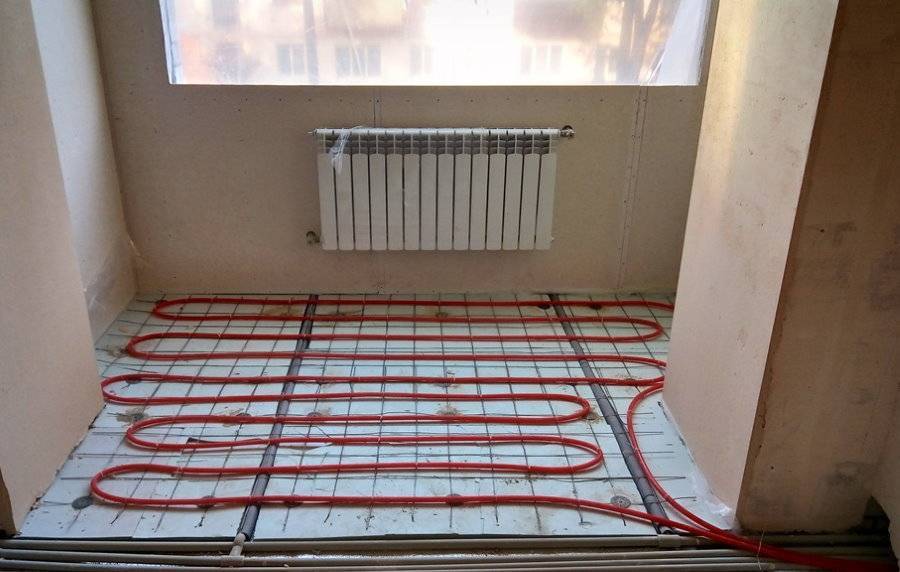

Водяной теплый пол
Пол, на котором будут проводиться работы должен быть идеально ровным
Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции
Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.
Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.
Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.
По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).
Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).
На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.
Монтаж кабельной системы
Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.
Схема подключения кабельного теплого пола
Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.
Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.
Монтаж инфракрасной системы
Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.
Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.
Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.
Монтаж пленочного инфракрасного пола
Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.
Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.
Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием
Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию
Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.
Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.
Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.
Как подаётся отопление на лоджию?
Для подачи тепла необходимо установить трубопровод и узел смешивания теплоносителя. Источником тепла будет служить вода, которая бесперебойно циркулирует по гибким пазам труб. Нагрев осуществляется равномерно по всей площади. При этом нет наружных отопительных приборов, которые зачастую портят вид фасада балкона.
Влажность устанавливается приемлемая. Она соответствует такому уровню, чтобы над поверхностью и под трубами не скапливался конденсат, не появлялась плесень.
Для многоквартирных домов тёплые водяные полы не устанавливают, когда единственным источником напора воды является централизованное отопление. Монтаж затрудняется в связи с тем, что гидравлическое давление увеличивается в несколько раз, сопротивление этой системы во всём доме очень велико.
Водяные полы – аналог отопления на пару, поэтому очень выгодны, а за электричество придётся заплатить намного дороже.
От котла
Конструкцию тёплого пола можно установить двумя способами. Если в основе балкона — бетонная плита, то стоит производить монтаж в бетонной стяжке. Деревянные полы требуют деревянных балок. В водяном отоплении есть коллекторная система. В своей комплектации она содержит:
- гребёнку из нержавеющей стали;
- регулятор температуры;
- расходомеры.
По этой системе производится распределение воды. Она равномерно идёт по трубам, удерживает определённую температуру.
Важно
Должна соблюдаться температурная отметка в 40 градусов. Больше делать не стоит
Такой уровень поддерживают терморегуляторы.
Терморегуляторы можно устанавливать в электронном исполнении или в механическом. Первые программируются так, чтобы удержать заданную температуру воды во всей системе. Механическими можно вручную менять температуру. Коллектор необходимо установить в специально выдолбленной нише или приобретённом заранее коллекторном шкафу.
Подготовка к установке
Перед тем как приступать к укладке и монтажу, необходимо составить схему укладки, а также определить весь необходимый инвентарь, который может потребоваться для работы. После проверки состояния балконной плиты убеждаются в том, что нагрузка будет соответствовать параметрам помещения.
При имеющейся неровности важно сделать выравнивающую бетонную стяжку. Для понимания того, какая толщина стяжки понадобится для укладки, рассчитывают уровень поднятия пола
Для этого плюсуют все составляющие:
- теплоизоляционный слой;
- бетонная стяжка;
- напольное покрытие.
Нужно придерживаться оптимальной величины, которая выражается в расстоянии между границей окна и пола. По ГОСТу — не меньше 110 см.
Важно оценить, справиться ли бетонная плита с возложенной на неё нагрузкой. Необходимо снять имеющееся напольное покрытие, просмотреть визуально плиту на целостность
Обвалившиеся углы, щели необходимо сразу заделать цементным раствором. Если есть недостающие куски арматуры, то они привариваются к каркасу.
Варианты укладки теплого основания
Можно выложить тёплый пол в двух вариантах — змейкой или в форме улитки:
- Змейкой. Подходит для относительно небольших по площади балконов, имеющих средние размеры или самые маленькие. Трубы при этом располагают параллельно относительно друг друга. При этом максимальная температура воды сохраняется в самом начальном трубном отсеке системы. Укладывать нужно начинать от окон или от стен.
- Улиткой. Спиральное расположение. Трубы двух видов (подающая и возвратная) укладывают строго параллельно относительно друг друга. Двойная спираль заключается в компенсации тёплой трубы за счёт охлаждения холодной соседней.
Внимание
На сетке уже устанавливаются трубы теплоносителя. Если они гибкие, то для их затягивания используют хомуты
Их необходимо зафиксировать
При этом важно соблюсти расстояние между отдельными элементами около 1 метра.
- Когда бетонная стяжка приобретёт достаточную плотность, на её поверхности располагают гидроизоляционный слой. Используют обычно полиэтиленовую плёнку или любой другой гидроизоляционный материал.
- В отведённом месте аккуратно располагают коллектор. Окончания труб, подходящих к нему, подвергаются гофрированию.
- В течение суток выполняют проверку всей системы, её отлаженную бесперебойную работу. Давление воды при этом оставляют в 3–5 бар.
- По окончании этого срока систему отключают, заполняют систему водой.
- Поверх накладывают небольшой слой бетонной смеси. Уровень наложения примерно должен быть выше труб на 3 см.
- Затем кладётся финишное покрытие — ламинат или плитка.
Варианты отопления лоджии
Обогрев можно организовать несколькими способами: устройство теплого пола, электрического или водяного и монтаж инфракрасных или масляных радиаторов. Также применяется установка батареи на лоджии, с подключением к центральному отоплению.
Электрические теплые полы
Теплый пол на лоджии за счет электричества организуется путем укладки нагревательного кабеля или готовых матов из него. При включении в сеть кабель разогревается до температуры, вставленной на терморегуляторе. После сборки теплый пол заливается слоем цементной стяжки. Однако ее можно не делать, если планируется использовать в качестве чистовой отделки пола кафельную плитку.
Такая система отопления удобна и безопасна, однако она имеет несколько минусов. Первый – высокое энергопотребление теплого пола. Оно составляет около 120 Вт на 1 м 2 . Второй минус – кабель может разогреваться довольно сильно (до 80 град.), поэтому поверх теплого пола нельзя укладывать ламинат.
Как отопить лоджию или балкон: теплый электрический пол
Инфракрасные теплые полы
Еще один способ отопления балкона и лоджии – укладка инфракрасных матов. Здесь нагрев пола происходит за счет повышения температуры графитовых полос, запаянных в пленку. При этом максимальная температура матов совсем не большая –55 градусов, что делает их безопасными для любого вида чистовых покрытий.
Обогрев лоджии инфракрасными матами обладает и другими преимуществами:
- Высокий уровень безопасности.
- Низкое энергопотребление.
- Возможность монтажа отопления еще и на стены и потолок.
- Отсутствие необходимости в организации цементной стяжки поверх теплого пола.
Обратите внимание: маты отопления устроены так, что порча отдельного элемента никак не повлияет на работу соседних. Для сравнения: повреждение участка кабеля, о котором говорилось выше, выведет из строя всю систему теплого пола
Подогрев пола инфракрасными матами
Водяное отопление: теплый пол
Теплый водяной пол на лоджии работает по принципу обыкновенной батареи, только последняя располагается на стене и имеет компактные размеры. А здесь трубы отопления укладываются на пол, на специальные монтажные маты. Теплая вода в систему пола поступает оттуда же, откуда ведется обогрев всей квартиры – от центрального отопления или домашнего котла. Прокладку и подключение теплого пола можно произвести своими руками, а оплата за отопление повысится не значительно.
На начало таких работ придется получать разрешение также, как если бы вы осуществляли перенос батареи на лоджию, о котором мы поговорим с следующем разделе статьи. Кстати, принимая решение о монтаже надо учитывать, что наполненные водой трубы вкупе с цементной стяжкой, их закрывающей, весят очень много.
Водяной теплый пол на лоджии. Отзывы этот вариант отопления имеет хорошие.
Разного рода электроприборы
Если отопление лоджии требуется только периодически, то лучше всего использовать электрические приборы, переносные и стационарные:
Масляные радиаторы и конвекторы. Небольшие помещения прогревают хорошо, но не слишком быстро.
Тепловые пушки
Для отопления их следует использовать с осторожностью, так как прибор «сжигает» кислород.
Инфракрасные обогреватели и камины. Очень экономны в энергопотреблении
Могут быть напольными, настенными и потолочными.
Обратите внимание: инфракрасные батареи имеют небольшой радиус распространения тепла. Эту особенность необходимо учитывать при выборе места для монтажа обогревателя
То есть, если на лоджии оборудован кабинет, то отопление устанавливаем над или рядом с рабочим местом.
Инфракрасный обогреватель для лоджии
Что надо знать перед началом работ по утеплению
Для того чтобы не допускать досадных ошибок, нужно внимательно изучить нормативные акты и строительные нормы и правила
На что следует обращать внимание?
Состояниепарапета
В старых постройках он однозначно подлежит замене, несущие конструкции не рассчитаны на дополнительный вес стеклопакетов окон.
Парапет на балконе из пеноблоков
Плита перекрытия
Она сделана из железобетона толщиной 10 см, по физической прочности может выдержать дополнительные нагрузки, вызванные строительными мероприятиями по утеплению конструкции.
Расчет дополнительной весовой нагрузки на балконную плиту
Утепление внешних поверхностей
Очень важный и одновременно сложный вопрос. Некоторые органы местного самоуправления категорически запрещают изменять внешний вид фасадов зданий, особенно в центральных или исторических районах. Это значит, что балкон будет холодным, делать полы с подогревом нецелесообразно.
Утепление внутренних поверхностей
Такой вариант можно рассматривать лишь в случае относительно больших размеров балкона. Для создания более-менее эффективного утепления толщина пенопласта или минеральной ваты не может быть менее 10 см, это ощутимое уменьшение объема создаваемого пространства.

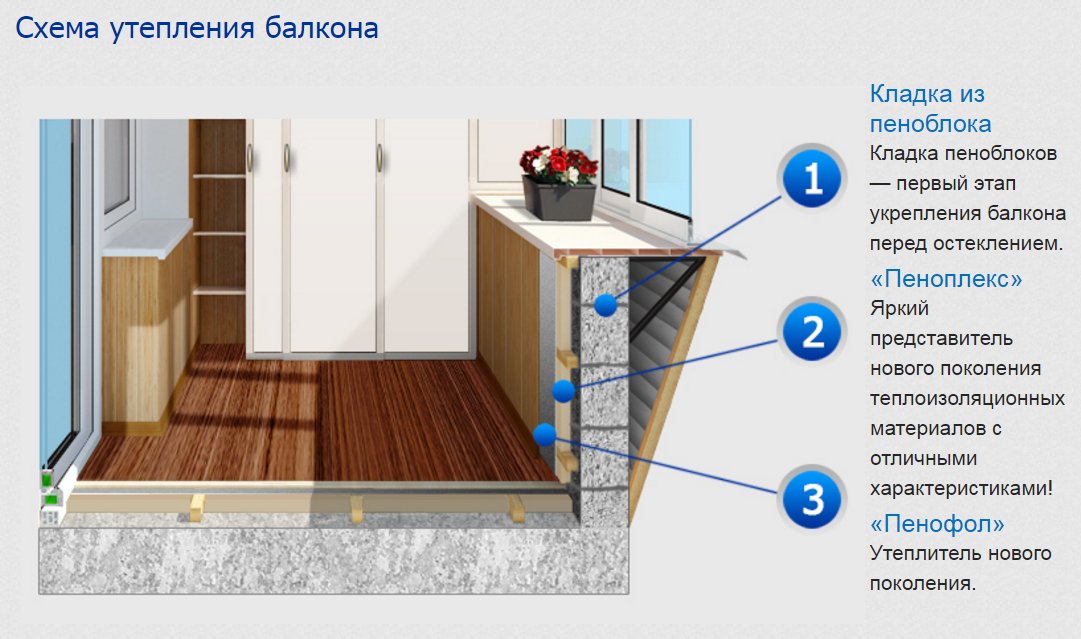

Утепление балкона
Тип системыподогрева
Есть варианты использования водяной и электрической системы.
Первая в настоящее время почти не используется. Почему?
Цены на теплый пол
теплый пол
- Во-первых, довольно сложно монтировать: надо устанавливать пластиковые трубопроводы, рассчитывать отдельно их диаметр, согласовывать дополнительное сопротивление гидропотока с возможностями существующего водяного насоса.
- Во-вторых, в случае протечек появляются большие проблемы, для устранения которых приходится полностью демонтировать половое покрытие.
- В-третьих, существуют сложности с получением разрешения на подключение. Не все управляющие организации по тем или иным причинам идут навстречу пожеланиям квартиросъемщиков.
Оптимальный вариант – электрический подогрев.
Инфракрасный теплый пол
Именно на нем мы подробно остановимся в этой статье немного ниже.
Нагревательные маты и их виды
Нагревательный мат — по сути, тот же электрический кабельный пол, но провод уже закреплён на стекловолокнистой сетке. Длиной маты от 50 см до 3 метров, шириной чаще 50 см. Работают данные тёплые полы от электроэнергии 220 Вт. В устройстве используется кабель диаметром 2,5 и 4, 5 мм.
В электрических матах применяется провод двух видов:
- Одножильный — оба конца подключаются к терморегулятору, поэтому обустраивать обогрев с таким кабелем сложнее. Минус провода — излучение электромагнитного поля, он не рекомендован для укладки в помещениях, где человек проводит много времени. Плюс — стоимость не высокая.
- Двужильный — более совершенный вид, подходит для балкона. При его размещении, не требуется выводить оба конца к регулятору. Такой кабель излучает минимум электромагнитных волн, поэтому для людей не опасен.
Электрические маты с любым из этих видов проводов способны прослужить не один год.
Плюсы и минусы
Основные достоинства греющих электрических матов:
- не отнимают высоту помещения, так как толщина «пирога» всего около 2 см;
- экономичны — расход электричества не значителен;
- просты в монтаже.
Но стоимость матов выше, чем цена обычного кабельного пола.
Маты рекомендованы для обогрева на не продолжительное время, для постоянной работы они не предназначены. Изделие нельзя укорачивать. Поэтому выбрав тёплый пол в виде матов, предварительно нужно измерить площадь балкона.
Монтаж
Электрические маты необходимо монтировать аккуратно, чтобы не повредить кабель.
Процесс состоит из:
составления проекта — в нём отражается схема укладки провода, участки расположения температурного датчика и регулятора;
подготовки черновой основы — выравнивание и заделка неровностей, очистка от мусора.
укладки теплоизоляции — это необходимо, чтобы исключить теплопотери;
заливки стяжки — бетонный слой будет служить основанием;
размещения матов по схеме;
монтажа терморегулятора и подключения системы;
нанесения плиточного клея 2 — 3 мм и фиксирования плитки — клей нужно наносить равномерно, чтобы не образовались воздушные пустоты.
Если планируется укладка деревянного покрытия на балконе или лоджии, то поверх матов стелется пенопласт, на который укладываются доски.
