Монтаж электрического теплого пола под плитку: толщина и устройство

Расчёт потребления электроэнергии

Принцип работы напольного обогрева заключается в преобразовании электрической энергии в тепловую с большим КПД (до 99%). При этом соотношение потребление-выделение остаётся практически равным 1 к 1 (100 Вт электроэнергии к 99 Вт тепловой).

Таким образом, указанная мощность тёплого пола в 250 Вт на квадратный метр означает, что 1 м2 напольного обогрева потребит 250 Вт электроэнергии.

При дополнительном отоплении на 1 м3 в зависимости от типа помещения с большим запасом закладывается такая тепловая мощность:

Жилые помещения – 180 Вт
Кухня – 120–140 Вт (на 1 и 2 этаже соответственно)
Ванная комната – 150 Вт
Балкон – 170 Вт.

Инфракрасный пленочный теплый пол

Для стандартных комнат с высотой потолочных перекрытий 2,5–3 м тепловая мощность составляет 130 Вт для кабеля и 170 Вт для мата с учётом запаса. На комнату площадью 50 м2 будет расходоваться приблизительно 500 Квт за час.

Фактически потребляется только 60–65% от этих показателей, терморегулятор экономит ещё 35–40% энергии. Получается, чтобы рассчитать тепловую мощность каждой комнаты, необходимо умножить объём помещения в м3 на усреднённый показатель расхода тепла в 40 Вт.

Стоит учесть, что работает система обычно не круглосуточно, а 8–10 часов в сутки. Объём энергопотребления зависит также от выставленной температуры обогрева.

Когда помещение нагревается до определённого градуса, термостат отключает пол, а при остывании вновь его включает. Экономичность тёплого пола зависит от длительности циклов такого включения-отключения и тем выше, чем выше утеплённость помещения.

Как выбрать правильную подушку для комфортного сна: 17 лучших наполнителей из натурального и синтетического сырья +Отзывы

Какому варианту отдать предпочтение?

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные. Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т.к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Монтаж труб и заливка стяжки

Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.

После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.

От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».

Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью

Последовательность монтажа

Для укладки кабельного пола вам понадобится:

- нагревательный кабель или мат;
- терморегулятор;
- датчик температуры;
- утеплитель;
- изоляционные материалы;
- зажимы;
- перфоратор;
- пассатижи;
- система защиты УЗО;
- молоток;
- зубило;
- рулетка.

Чтобы качественно уложить плитку, основание должно быть ровным и без повреждений, поэтому его выравнивают при помощи стяжки. Если используется кабель, то его необходимо укладывать в бетонную стяжку, а если маты, то их можно монтировать на плиточный клей.

Под стяжку укладывается гидроизолирующий слой и теплоизоляция, чтобы тепло шло в комнату и не распространялось вниз. Чаще всего, в качестве утеплителя используется пенофол, который с одной стороны покрыт фольгой, а с другой имеет самоклеящийся слой.

Кроме теплоизоляционной функции, этот материал еще и выступает в качестве звукоизоляции, поэтому в доме будет более уютно и комфортно. Так как в стяжку укладывается кабель, то перед ее заливкой, по периметру комнаты клеят демпферную ленту, которая не позволит покрытию расширяться и не повреждаться.

Сопротивление провода проверяют до и после его укладки.

При помощи перфоратора, в стене делают место для монтажа терморегулятора, к ней подводят заземление и силовой провод, а также делают канавку для подключения нагревательного кабеля. По предварительно выполненной схеме укладывают кабель или маты. Делают это только на полезной площади, то есть там, где не будет мебели и других стационарных предметов.

Крепление кабеля к основанию выполняется при помощи монтажного скотча. Если укладывают кабель, то он должен быть одним куском, а если маты, то их можно резать, но так, чтобы не повредить провод. Соединяют греющий и силовой электрический кабель, проверяют сопротивления и подключают к терморегулятору.

Теплые электро полы необходимо подключать к отдельному устройству защитного отключения (УЗО).

Проводится испытание системы в разных режимах, если все нормально, то кабель заливают стяжкой, а на маты можно сразу укладывать керамическую плитку.

Особенности монтажа датчика и терморегулятора

Датчик температуры фиксирует ее показатели и передает их на терморегулятор. Есть приборы под мягкое и твердое финишное покрытие. Те, которые предназначены для плитки и керамогранита, имеют большие размеры и помещены в защитную гелевую оболочку, она предохраняет датчик он негативного воздействия стяжки или клея, а также от повреждений.

Установить датчик температуры можно в коробке между греющим кабелем и терморегулятором или напрямую между ними, чаще используют последний вариант.

Для удобства использования, терморегулятор обычно размещают на высоте 50-90 см от пола и помещают в монтажную коробку. Датчик укладывают в пластиковую трубку между кабелем, который располагается на расстоянии 50-100 см. Чтобы в трубку не мог попасть раствор, ее конец закрывают. Работоспособность системы можно проверять только после того, как высохнет стяжка.

Есть терморегуляторы с встроенным датчиком температуры пола. Лучше купить устройство, в котором есть выносной и встроенный датчик.

Как класть плитку на электрический теплый пол

Монтаж керамической плитки проводится как обычно, только надо использовать клей для теплого пола. Если кабель спрятан в стяжку, то укладка плитки проводится после ее высыхания. На маты можно сразу укладывать плитку. Над греющим элементом должно быть порядка 5 мм клея, им заполняются все пустоты, для этого используют зубчатый шпатель.

Кладку плитки начинают с дальнего угла и движутся к выходу. Для получения одинаковых швов, используются пластиковые крестики. После укладки всей плитки, необходимо подождать несколько дней, чтобы клей высох и только потом можно включать теплый пол.

Работы, которые необходимо выполнить до монтажа теплого пола

При устройстве полов с электроподогревом под облицовку плиткой, до монтажа нагревательного контура, выполняется ряд работ, общих для всех разновидностей оборудования:

демонтаж старой финишной отделки и выравнивание несущего основания (за исключением ситуации с укладкой контура на старую плитку);
устройство гидроизоляции ( в «мокрых» комнатах);
теплоизоляция пола – для снижения теплопотерь через плиту перекрытия;
устройство несущей стяжки (толщина и необходимость армирования зависят от вида утеплителя, при использовании пеноплекса стяжка не нужна).

Определить необходимую толщину утеплителя поможет диаграмма:

По окончании этих работ делают тепловой расчёт полов с электроподогревом. Такой расчёт можно также произвести самостоятельно, зная расположение и назначение помещения, его площадь, и используя данные следующей таблицы:

По результатам расчёта выбирают и приобретают «тёплые» полы с необходимыми характеристиками, после чего на полу по несущей стяжке выполняется разметка планируемого расположения мебели без ножек (если таковая имеется). Затем по разметке делают замеры и рассчитывают величину свободной площади, возможной к размещению нагревательного кабеля.

Монтаж датчика температуры

Особое внимание нужно обратить на правила подключения терморегулятора и датчика температуры. Терморегулятор является управляющим блоком электрического пола и обрабатывает информацию от датчика тепла, отключает и включает обогрев

Регулятор может быть программируемым или без установленной программы; его крепят на стене на высоте около метра в доступном месте.

Кабель, соединяющий регулятор с обогревательной системой, укладывается в гофру и специальную трубу. Провод от терморегулятора соединяется с датчиком тепла, установленным на расстоянии до 40 см от стены между кабельными витками. Гофра должна быть уложена без перегибов; ее край соединения с системой обогрева изолируется герметиком для избежания проникновения раствора, используемого при стяжке. Датчик температуры тоже укладывают в гофру для обеспечения доступа к нему при необходимости ремонта.

Что это такое?

Традиционные способы отопления помещений основаны на эмиссии тепловой энергии от определенного источника. Это может быть один большой нагреватель (например, печь), которого хватает для поддержания необходимой температуры во всем доме. Чаще используются радиаторные системы, в которых циркулирует горячая жидкость (теплоноситель). Радиаторы, излучающие тепло, находятся в каждой комнате и обеспечивают их конвекционный нагрев.

Подобные методы обогрева широко распространены, но малоэффективны. Циркуляция теплоносителя требует создания определенных условий (уклон трубопроводов, использующий подъем нагретых слоев жидкости вверх), или использования циркуляционных насосов. Потери тепловой энергии при этом довольно велики, а конвекция не позволяет равномерно нагреть всю комнату — всегда есть более теплые и холодные участки помещений.

Теплый пол — это система обогрева, основанная на ином принципе передачи тепловой энергии. Вместо отдельных точечных элементов в качестве источника используется вся площадь помещения. Такой подход позволяет получить значительную экономию на топливе. Кроме того, практически исчезают потери, свойственные традиционным системам отопления. Вся площадь комнаты нагревается равномерно, исключается появление холодных и теплых участков.

Конструкция теплого пола представляет собой один источник тепловой энергии, равномерно распределенный под напольным покрытием по всей площади помещения. Используются разные виды нагревателей, от водяных трубопроводов с горячей водой, до электрических греющих кабелей или инфракрасных пленочных конструкций. Все виды обладают своими особенностями, ограничениями и преимуществами.

Подготовка проекта теплого пола

Проектирование – важная составляющая, в данном случае,
хороший проект позволяет снизить расходы на покупку материалов и избежать
локального перегрева кабеля.

Разрабатывая проект, следует помнить, что под мебель и
тяжелые бытовые приборы (например, стиральная машина, холодильник) кабель не
укладывается. Это создает дополнительную нагрузку на систему (нагретый воздух
будет подниматься не вверх, а возвращаться обратно к источнику тепла), которой
можно избежать. По этой же причине, рекомендуется приобретать кровать на
ножках. Кроме того, кабель (или мат) следует располагать на расстоянии 150-200
мм от стены. Расстояние между соседними витками составляет не менее 100 мм.

В проекте определяется место установки регулятора тепла.
Обычно его монтируют на высоте 900-1 000 мм от поверхности пола. Такое
месторасположение будет оптимальным, поскольку регулятором будет удобно
пользоваться и не нужно будет штробить большой участок стены для укладки
провода, соединяющего регулятор и кабель.

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.

Водяной теплый пол

Схема монтажа водяного теплого пола

Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.

Электрический кабельный пол

Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.

ИК пленка для теплого пола

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.

В зависимости от этого выделяют такие типы систем:

кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;

нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;

пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.

Виды электрического теплого пола

Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.

Варианты схем укладки нагревательных кабелей

Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов

Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:

монтируется в стяжку;

укладывается поверх стяжки под плитку, ламинат;

укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).

Разработанный проект содержит такие сведения:

расчет теплого пола электрического;

место установки регуляторов обогрева и подвод питания;

место монтажа нагревательного кабеля в каждой из комнат;

Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.

Пример проекта для ванной

Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате

Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.

Расчет электрического теплого пола

Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:

Р=р*S

Где,

Р – мощность системы, Вт/м.кв.

Р – мощность нагревательного элемента, Вт;

S – площадь комнаты, м.кв.

Примечание: расчет теплых полов производится для каждой
комнаты отдельно.

Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.

Устройство и характеристики

Современный рынок предоставляет не один вариант установки тёплого пола в жилых помещениях. Это водяные и электрические системы отопления. Электрические могут быть двух типов — кабельные и плёночные. Каждый из них имеет плюсы и минусы, которые оказывают значительное влияние на выбор покупателей.

Водяные полы греются за счет горячей воды, которая протекает по установленным под полом трубам. Подаётся она обычно из системы отопления. Их установка требует цементной стяжки, из-за чего высота потолка в квартире уменьшается примерно на 10 см. Кроме того, в квартирах старой планировки их подключить к системе нельзя, так как значительно увеличится нагрузка.

В этом видео вы узнаете как выложить теплый пол под плитку:

Инфракрасные плёночные — тоже электрические, но нагреваются они при помощи инфракрасного излучения, которое идёт от тонких плёночных матов. ИК-полы представляют собой тонкую плёнку, между слоями которой находятся полоски из графита (карбона). Это и есть те самые нагревательные элементы, которые дают тепло. Плёнку размещают на подготовленную поверхность, подключают к сети, и начинает поступать тепло.

В отличие от других обогревательных систем, ИК-плёнка нагревает не воздух, а находящиеся в комнате предметы. Благодаря этому система не сушит воздух и оказывает, в отличие от кабельных полов, положительное влияние на микроклимат жилища, являясь своеобразным ионизатором.

Монтаж теплого пола может сделать и любитель

Смонтировать систему можно своими руками без лишних финансовых затрат, так как она берет мало электроэнергии. Но и у этих полов есть некоторые минусы. Прежде всего они касаются случаев, когда нагреватели устанавливаются под кафельную плитку. Обогревать полы и одновременно комнату этой системой выгодно лишь для небольших помещений, в противном случае придётся прилично потратиться на коммунальные платежи.

Плёнка не укладывается в местах, где стоит мебель и бытовая техника, поэтому перестановка будет невозможна — это ещё один недостаток. Главная опасность из в том, что при выходе из строя пленочные полы могут стать причиной пожара. Пожаростойкость плёнки можно повысить, уложив на систему подогрева гипсокартон или стеклянную ткань, но тогда уменьшится её нагревательная способность.

Электрический тёплый пол в баню

Электрическая система для бани не опасна, так как нет прямого взаимодействия с водой. Основа
конструкции — кабель:
одножильный или двужильный.

Монтаж тёплого
электрического пола под плитку, необходимо начинать с выбора схемы укладки,
наиболее распространена змейка, она проще в установке.

Сам принцип действия не
сложный, главное
соблюдать следующие правила,
отступать:

от
всех стен по 5 см;
по
10 см от источников тепла;
делать шаг между витками, у каждого
производителя он свой, согласно
инструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладки
в бане электрических тёплых полов под плитку простая:

На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делается
желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб —
взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана
вдоль.

При помощи водостойкого силиконового герметика можно соединить
стенки трубы. Желобок
накрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка и
гравия. Каждый слой следует хорошо утрамбовать.

Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расход
материала зависит от площади помещения и толщины самой стяжки. К примеру: если
баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона (
3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основания
можно использовать армированную сетку, она существенно увеличивает прочность
поверхности.

Следующий этап заключается в укладке теплоизолирующегослоя
из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим
характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он
укладывается в два слоя, стыки склеиваются скотчем.
Завершающий
этап перед укладкой керамической плитки — монтаж электрической системы обогрева
(матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется
располагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретением
необходимо нарисовать схему расположения. Если в бане электрический теплый пол под
плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке
нужен отдельный контур.

Электроустройство должно
быть накрыто армированнойсеткой. Размещать
датчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщина
электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

не
резать и не сгибать их;
не
перекрывать один другим;
не
класть тяжёлые предметы;
не
ходить по неустановленным матам;
не
укладывать маты при температуре меньше 5 градусов;
не
устанавливать их под стены;
не
класть под деревянные полы.

Пошаговая инструкция монтажа инфракрасного теплого пола

Под плитку укладывают стержневой вариант, поэтому разберем именно его. Чаще всего в комплекте идет инструкция. Обязательно изучите ее, так как у разных производителей могут быть свои особенности укладки. Помните несколько рекомендаций:

Выровняйте и очистите поверхность пола перед началом работы. Застелите ее отражающим материалом, стыки лучше всего проклеить фольгированным скотчем.
Начните укладку стержневого теплого пола с любого места. Если нужно изменить направление или положить следующий ряд, разрежьте соединительную шину с наружной стороны и продолжите работу.
После окончания укладки разрезанные концы соедините проводом и обжимными клеммами, которые идут в комплекте. Стыки обязательно закройте термоусадочной трубкой.
В начале мата подключите провода для терморегулятора, используйте тот же метод соединения. А концевые элементы закройте специальными заглушками. Поставьте термодатчик между планками в центре мата, подключите его по схеме, которая идет в комплекте.
После сборки обязательно проверьте общее сопротивление мата, значение должно совпадать с рекомендованным диапазоном. Подключите электричество и проверьте работу, запустив на короткое время теплый пол.
Сделайте окошки в отражающем материале, чтобы улучшить адгезию клеевого состава.

Приклеивайте плитку на слой не меньше сантиметра. Некоторые специалисты рекомендуют наносить состав не на пол, а на керамику, чтобы исключить повреждение теплого пола металлической гребенкой.

Варианты для установки системы

Уложить теплый пол под керамическую плитку или другое покрытие можно несколькими способами:

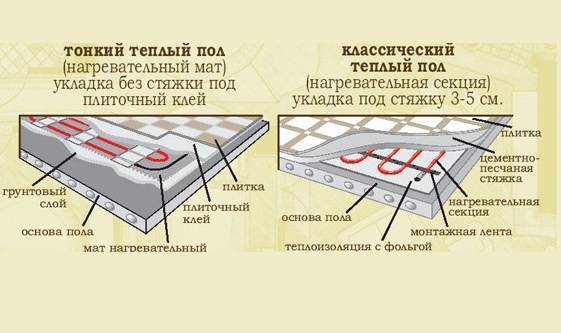

кабельная система. Для устройства такой конструкции происходит укладка кабеля своими руками. Он может быть одножильным, двужильным или сверхтонким. Технология укладки кабельного пола подразумевает заливку стяжки значительной толщины (в некоторых случаях до 5-6 см). Это уменьшает высоту помещения, что может быть допустимо только на этапе установки чернового основания. Укладка кабельной системы требует определенного опыта и знаний. В обязательном порядке необходимо произвести расчет для эффективного устройства всей конструкции. Существенное преимущество такой системы – низкая стоимость по сравнению с другими технологическими схемами;

Схема укладки кабельного электрического пола под плитку

нагревательные маты. Данный вариант чаще всего используется под керамическую плитку. Нагревательные маты состоят из тонкой полимерной сетчатой основы, на которую уложен кабель по определенной схеме. Для их установки не нужно заливать цементно-песчаную стяжку значительной толщины. Для укладки своими руками матов достаточно применить обычный плиточный клей. При помощи тонкого слоя раствора фиксируются элементы, после чего происходит установка плитки;

Инструкция укладки электрических матов под плитку

пленочный пол. Состоит из тонких элементов, которые запаяны в полиэтиленовую пленку. Такая конструкция предотвращает контакт нагревательного механизма с влагой. В зависимости от использованных материалов для изготовления пластин, разделяют углеродный и биметаллический пленочный пол. Технология укладки нагревательных элементов под плитку своими руками подразумевает применение конструкций исключительного первого типа. Они не поддаются коррозии и являются ремонтоспособными;

Правильная укладка пленочного теплого пола под кафельную плитку

водяное отопление. Укладка системы данного типа идеально подойдет для помещений со значительной площадью. Ее монтаж требует специальных навыков, а пренебрежение рекомендаций специалистов ведет к снижению эффективности работы или к образованию серьезных дефектов. Оно состоит из трубопроводов, по которым циркулирует горячая вода. Технология устройства теплого пола подразумевает заливку толстого слоя цементно-песчаной стяжки, что значительно уменьшает высоту помещения.

Укладка теплого водяного пола под плитку своими руками

7 этап – чистовая отделка теплого пола

После того, как система проверена можно приступать к
чистовой отделке электрического теплого пола – укладка плитки, ламината.

Стоимость монтажа теплого пола электрического за 1 м2

Как видим, монтаж электрического пола не вызывает больших сложностей. В таблице ниже указана стоимость монтажа с привлечением наемных мастеров. В среднем цена за м2 при монтаже «под ключ» составляет 600 руб./м.кв. без учета стоимости материалов.

Проанализировав предложения разных компаний, стоимость устройства электрического теплого пола с материалами будет варьироваться от 2000 до 4700 руб за метр квадратный (по данным на конец 2016 года). При этом минимальная цена действует при заказе от 250 м.кв. либо в случае если объявление дал частный мастер, а не строительная фирма.

Таким образом, выполняя монтаж электрического теплого пола
своими руками – это возможность существенно сэкономить на работе.

Выбор

Как выбрать электрический теплый пол под плитку?

Основные критерии

энергоэффективность;
простота укладки электрического теплого пола под плитку;
цена;
расход энергии;
безопасность.

Под плитку (в отличие от других покрытий) можно класть любой пол – инфракрасный и кабельный, со стяжкой и без нее.

При устройстве кабельной системы можно использовать одножильный или двухжильный кабель. Двухжильный проще в монтаже, его достаточно подключить к источнику одним концом. Одножильный создает замкнутый контур, его подключают двумя концами. Это вариант дешевле, но сложнее.

Намного проще укладка матов: достаточно раскатать рулон и подключить теплокабель через терморегулятор к источнику. Цена выше, чем у простого кабеля.

Кабельные системы убираются в стяжку. Маты и пленочный пол можно класть непосредственно под плиточное покрытие. Энергоэффективность пленочной системы ниже, чем кабельной.

Теплый пол под плитку электрический энергосберегающий – карбоновые маты. Его стоимость примерно та же, что и у кабельных систем, расход энергии ниже (до 60 процентов экономии), монтаж простой. Можно укладывать и в стяжку, и под покрытие.

Преимущество монтажа в стяжку – система надежно защищена от механических повреждений.

Минусы

выше энергоемкость монтажа, дольше время укладки, дополнительные расходы на цементно-песчаную смесь;
стяжка уменьшает высоту помещения;
сложнее ремонт пола: придется демонтировать не только покрытие, но и стяжку.

Расход электроэнергии теплых электрических полов

Для повышения энергоэффективности в конструкции пола может быть использован слой утеплителя листового и/или фольгированного.

Безопасность

карбоновый пол считается самым безопасным за счет саморегуляции, он не перегревается;
двухжильный кабель безопаснее одножильного экологически, т.к. у второго высокий электромагнитный фон. Одножильный вариант можно использовать в технических сооружениях. Для жилых нужен двухжильный;
под мебель и массивное оборудование нагревательные элементы укладывать нельзя, во избежание механических повреждений и нарушений теплообмена в помещении;
устройство кабельной системы требует надежного заземления;
если вы укладываете электрический теплый пол под плитку в ванной, пульт терморегулятора нужно убирать за ее пределы.

Монтаж терморегулятор и датчика температуры

Регулятор тепла устанавливается в предназначенном для него
месте. Провод, который будет соединять регулятор и кабель укладывает в гофру. В
свою очередь, гофра помещается в трубу и доводится до места расположения
датчика. Датчик устанавливается на расстоянии 300-400 мм. от края стены между
витками кабеля. Это дает возможность адекватно замерять температуру системы.

Гофру следует уложить без перегибов (особенно актуально это
в районе плинтуса), а край, упирающийся в систему заизолировать герметиком, во
избежание попадания раствора стяжки.

Датчик температуры тоже размещается в гофре. Такое место его
установки оправдано тем, что существенно повышает ремонтопригодность этого
прибора.

Подводка кабелей электрического теплого полаСхема подключения терморегулятора к теплому полу электрическому

Основные правила подключения

Электрические полы с подогревом должны получать питание по отдельной линии с защитным автоматом.
Мощность нагревающего элемента должна быть меньше максимальной мощности термостата. Если расчеты этого не позволяют, система делится на части, и для каждой из них устанавливается свой терморегулятор.
В пленочных моделях необходимо коммутировать элементы как между собой, так и с термостатом.
Термодатчик может быть: выносной, предназначенный для измерения температуры воздуха, или встроенный, который измеряет фактическую температуру системы и позволяет поддерживать ее на требуемом уровне.

Закончив монтаж системы, ее обязательно тестируют. Начинают с установки минимального режима нагрева и постепенно увеличивают мощность. Если система нормально функционирует можно приступать к укладке плитки.

Монтаж теплого водяного пола

Водяной пол в баню под плитку можно укладывать двумя способа:

бетонным — подразумевает наличие
бетонной стяжки, она заливается поверх труб;
настильным — контур для обогрева
укладывается на пенополистирольные плиты или настил из дерева, применяется,
когда фундамент недостаточно прочный, чтобы выдержать заливку из цемента.

Однако чаще для пола в помывочной и парилке
используется бетонный вариант. Процедура монтажа полов этим способом следующая:

Ровняется поверхность, для удобства можно применять специальное правило. В случае с деревянными перекрытиями требуется сделать проёмы для труб.
Чтобы повысить эффективность теплоотдачи, под контур прокладывается минеральная вата.
Устанавливается монтажная поверхность — использование теплоизолирующего материала с бобышками, между ними осуществляется укладка трубы. Однако закреплять трубопровод можно и при помощи хомутов.
Прокладывается труба, она не должна иметь крутых поворотов. Шаг может быть любым, но слишком близко не стоит, это обойдётся дорого, а эффект от этого не изменится.

5. Подключается система, и проверяется наличие течи.

6. Заключительный этап — заливка стяжки.

Важный момент — чтобы не было наклона. Хотя насос сможет и в таком положении подавать воду, но повышенное давление быстрее выведет систему из строя.

Устройство теплого пола под плитку

Кроме нагревательного элемента теплый пол комплектуется датчиком температуры и терморегулятором. Терморегулятор устанавливается на стену, к нему подключается датчик температуры, чувствительный элемент которого заливается в стяжку на расстоянии не менее 60 см от стены.

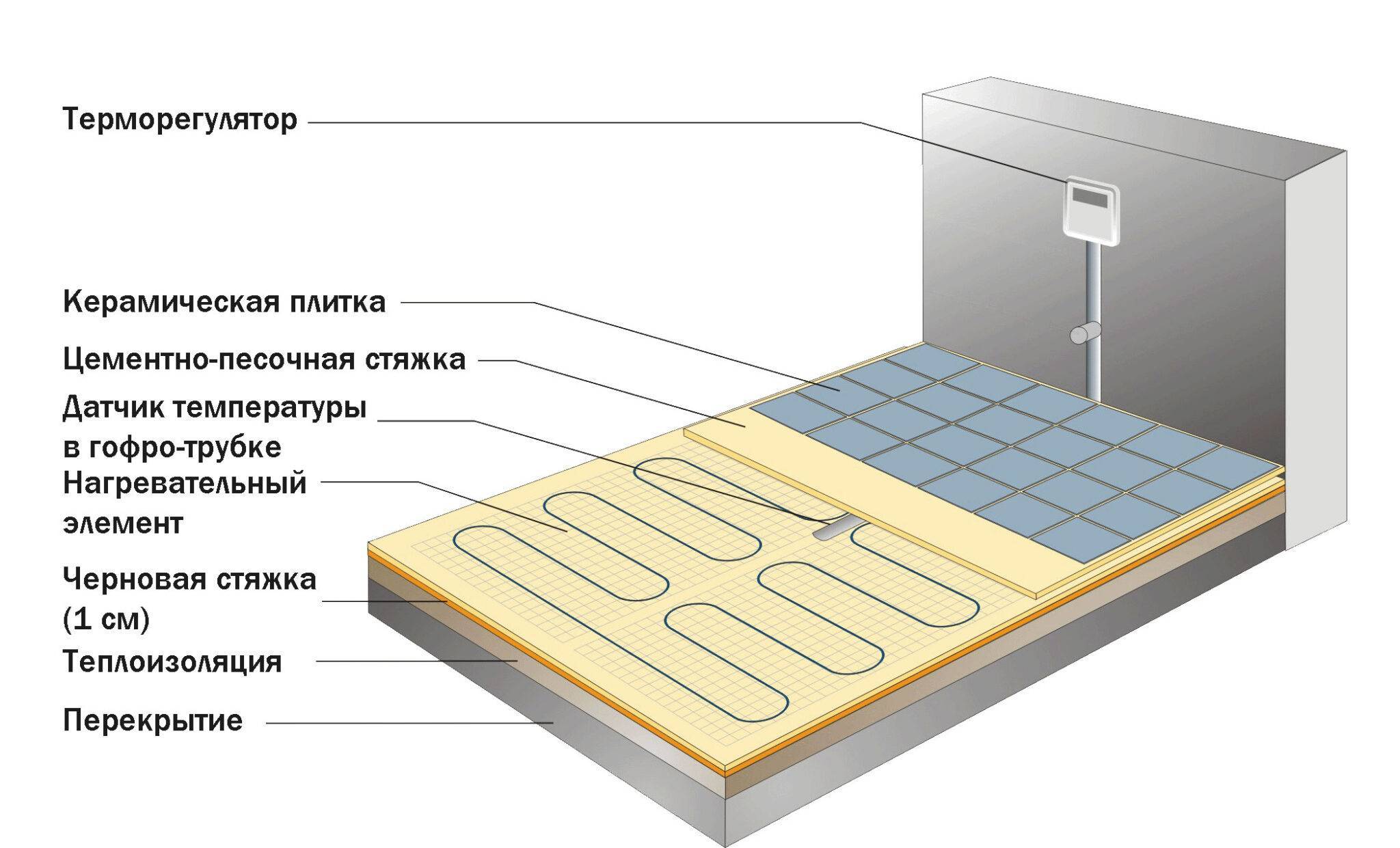

Устройство электрического теплого пола

Может ли работать теплый пол без терморегулятора? Может, но расход электроэнергии будет большим, и очень высока вероятность того что из-за перегрева он выйдет из строя. Такой теплый пол под плитку будет неэкономичным и недолговечным. Потому лучше потратить некоторое количество денег при монтаже, но сэкономить при эксплуатации. Кстати, терморегуляторы есть простые — механические, есть посложнее — электронные, есть программируемые. Последние — самые дорогие, но именно они дают более высокий уровень комфорта — вы можете выставить время включения подогрева пола под свой график. Будете экономить деньги, но жить с комфортом.

Монтаж теплоизоляции

Укладка теплоизолирующего слоя – вынужденная мера, которая позволит повысить эффективность всей системы. Благодаря ей удастся отразить потоки тепла и существенно сократить теплопотери во время работы нагревательных элементов. В результате вся энергия будет передаваться в помещение, а не аккумулироваться в бетонном основании перекрытия.

Теплоизоляция теплого пола

Для устройства теплоизолирующего слоя своими руками применяется рулонный фольгированный материал, толщина которого составляет 3-4 мм. Его укладывают на все основание, предотвращая образование щелей. Для этого используется клейкая лента, а полосы фиксируются при помощи строительного степлера.

В частном доме, где под полом находится неотапливаемый подвал или грунт, можно применить любой плитный изолирующий материал. Часто используют минераловатные утеплители, экструдированный пенополистирол, стекловату и другие. Толщина изолирующего слоя должна составлять 5-10 см. Также вместе с утеплителем используется отражающий фольгированный слой.

Технология укладки электрического теплого пола под плитку
