Вентиляция квартиры: принудительно-вытяжная и принудительно-приточная системы

Приточная и приточно-вытяжная модели вентилирования

Установка приточной системы вентиляции воздуха необходима лишь в том случае, если помещение не обеспечивается притоком свежего воздуха в нормальном режиме. Такая ситуация чаще всего случается при модернизации жилища и установке современных металлопластиковых окон.

Рассчитанные на большие офисные помещения окна из металла и пластика надежно обеспечивают герметизацию помещений, но при этом в них устанавливаются промышленные установки кондиционирования. В условиях квартиры металлопластиковые окна просто герметизируют помещения, препятствуя доступу воздуха внутрь. Как результат, циркуляция воздушных масс прекращается, воздух застаивается.

Принудительная приточная вентиляция в таком случае обеспечит движение потоков воздуха. Правда, при этом, кроме вентилятора и фильтров, придется оборудовать систему еще и другими элементами, обеспечивающими нагрев поступающего воздуха. Эти устройства обеспечат энергоэффективность работы вентиляционной системы.

Установка дополнительных вентиляторов, жалюзи, фильтров и рекуператора осуществляется в специальных сквозных отверстиях, проделываемых в наружной стене здания. Такое отверстие – единственный способ установить оборудование принудительного вентилирования, ведь забор воздуха должен осуществляться с улицы.

схема работы рекуператора

Принудительная приточно-вытяжная вентиляция требует для установки несколько каналов. Одни пропускают воздух внутрь, через другие он отводится наружу. Отдельные модели оборудуются жалюзи и регулируемыми клапанами для регулировки потока. Летом просвет увеличивается, а вот в зимние месяцы, наоборот, уменьшается для обеспечения сохранения тепла.

Кроме наружных жалюзи и воздухозаборника, в системе обязательно устанавливается фильтр из нержавеющей металлической сетки. Он обеспечивает надежную защиту от проникновения в жилище мелких грызунов, птиц, крупных насекомых.

Гидрофобный фильтр позволит защитить оборудование от влаги. А специальная система фильтров задерживает продукты горения и частицы загрязнений, находящиеся в воздухе. Регулируемые клапаны дают возможность устанавливать зазор таким образом, чтобы поток успевал нагреваться в холодное время года и охлаждаться в теплое. Кроме этого, регулируемый клапан позволяет обеспечить циркуляцию потоков и без включения принудительной вентиляции. Биофильтр обеспечивает задержку таких опасных аллергенов, как пыльца растений.

Постоянная работа кулера требует снижения уровня фонового шума, для этого в корпус дополнительно вставляются звукопоглощающие элементы. Звуковые барьеры не только поглощают, проникающий со стороны улицы, но и вибрацию работающего электромотора.

Для управления приточно-вытяжной вентиляцией устанавливается блок автоматики. С его помощью устанавливается режим работы оборудования, интенсивность потока, задаются дополнительные параметры, например, температура подогрева и периодичность включения.

Инженерно-технические решения по комплектованию оборудования приточно-вытяжной системы вентиляции квартиры сегодня являются наиболее сложными. Для применения подобного рода устройств необходимо обеспечение высокого уровня безопасности и надежности. Сам процесс их установки требует высокой точности и профессионализма.

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

• прямоугольной;
• овальной;
• круглой.

Места монтажа вентиляции в стене:

• между подоконником и батареей;
• в створке пластикового окна;
• возле окна, как можно ближе к потолку.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

• На стене карандашом обозначьте место размещения клапана;
• Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
• В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
• Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
• На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Принудительная вентиляция. Виды систем с механическим побуждением

В то время, когда температура воздуха в квартире выравнивается с наружной температурой, тяга естественной вентиляции становится слабой или вовсе пропадает. С помощью применения специальных устройств обеспечивается искусственный воздухообмен. Для того чтобы узнать, как сделать принудительную вентиляцию, стоит ознакомиться с ее типами и назначением для тех или иных помещений.

Принудительная вентиляция может классифицироваться по своему назначению и в зависимости от конфигурации исполнения. Различают такие типы механических систем:

• приточная вентиляция – такая система обеспечивает принудительный приток наружного воздуха;
• вытяжная вентиляция – при которой механическим способом воздух удаляется из помещения;
• приточно-вытяжная система – когда и приток, и вывод воздуха осуществляется искусственным путем.

Чистка каналов

Затем проверьте каждый слот по отдельности. Если бумага ведет себя по-другому, то во внутренних коробках будет грязь.

Чтобы устранить такую неприятность, достаточно вооружиться обычной посудомоечной машиной, прикрепленной к гибкому и тонкому стальному кабелю, и пропустить такую конструкцию вдоль вентиляционного канала.

Избавиться от грязи можно с помощью пылесоса с длинной трубой. Например, можно подсоединить длинный кусок обычного гибкого поливного шланга. Такой продукт обладает необходимой гибкостью и достаточно жестким.

Если в результате вышеописанных действий не будет обнаружено засорения, то проблема будет на уровне главного воздуховода. Очищайте ее привычным способом, просто используйте более крупную щетку. Кроме того, вам могут понадобиться другие инструменты, такие как стекловолоконный стержень, металлический или деревянный стержень, крюк и т.д.

Будьте очень осторожны при очистке главного воздушного канала. Их часто используют для гнездования ос и других опасных или очень неприятных вредителей.

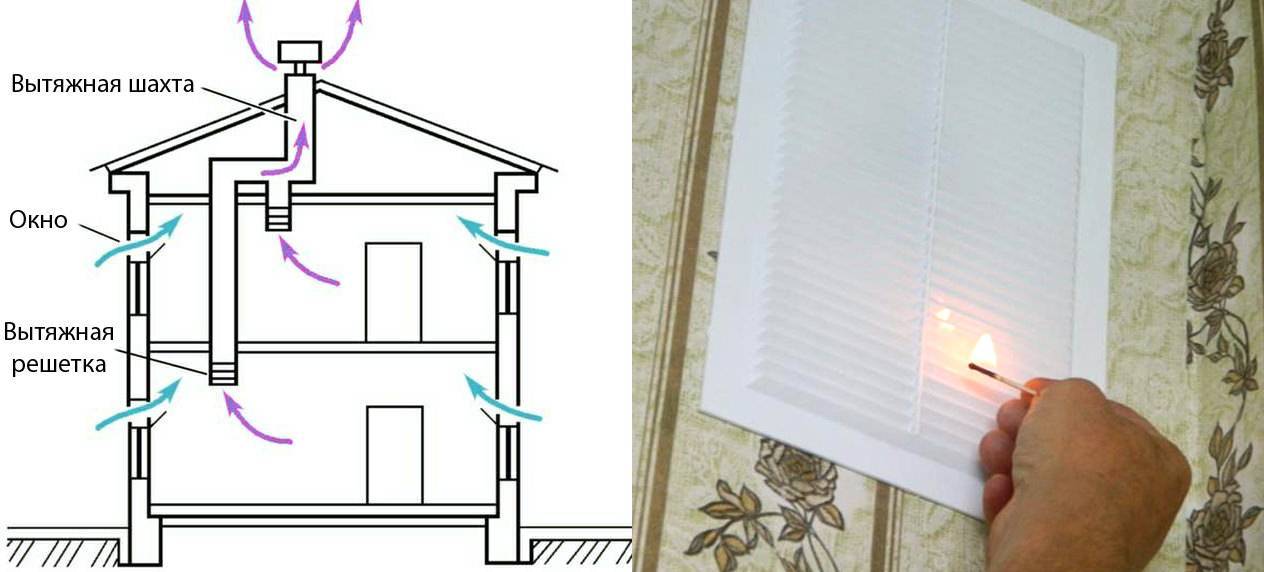

Проверка вентиляции перед началом работы

Приступайте к проверке функционирующей системы вентиляции. Это определит, почему вентиляция не работает должным образом.

Начните с простой проверки карнизов на бумаге. Для этого возьмите полоску газетной бумаги шириной около 3 см и длиной 15 см, держите ее на расстоянии 5-6 см от вентиляционного отверстия и наблюдайте за поведением бумаги.

При нормальных условиях бумага будет наклонена в сторону чертежного отверстия.

Если бумага не отскакивает или едва двигается, что-то не так с вентиляцией.

Далее, определите, в чем именно проблема. Откройте окна и двери, затем повторите тест полоской бумаги. Если бумага начинает заметно отклоняться в вентиляционное отверстие, то в воздуховодах нет ничего плохого. Если изменений нет, можно сказать, что засорение находится в воздуховоде.

Проверка вентиляции с помощью листа бумаги

Блокировки должны быть сняты. Вы также можете сами прочистить воздушные каналы. В этом вам поможет следующее руководство.

Дополнительные компоненты и их назначение

Система принудительного вентилирования квартиры может включать в себя некоторые дополнительные компоненты, помимо необходимых вентиляторов и воздуховодов. Их включение в общую схему дает возможность улучшить качество воздуха и обеспечить максимально комфортные условия жизни. Их перечень выглядит следующим образом:

• Вентиляционные решетки, защищающие каналы от проникновения грызунов или накопления пыли. Как правило, они устанавливаются с внешней стороны воздуховодов и выполняют также декоративную функцию.
• Клапаны или жалюзи обеспечивают регулировку скорости и объема приточного воздуха, а при необходимости могут и вовсе блокировать их.
• Калориферы организуют подогрев приточного воздуха в зимний период.
• Звукопоглотители устраняют все посторонние шумы, которые доносятся со стороны улицы или появляются вследствие работы вентиляторов и других механизмов.
• Аэрофильтры предотвращают проникновение внутрь квартиры любого мелкого мусора, пыли и пыльцы растений.
• Управляющий блок, осуществляющий контроль над функционированием всей системы, включая или выключая определенные ее части. Работает он полностью в автоматическом режиме на основании заданных параметров и требует постоянного наличия электрического тока.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Монтаж принудительной вентиляции

Давайте разберемся, как сделать принудительную вентиляцию в квартире. Для начала стоит попробовать усовершенствовать существующую в нашей квартире естественную вентиляцию. Для этого нам нужно присоединить к ней дополнительные клапаны и вентиляторы. Таким способом мы можем превратить естественную вентиляцию в принудительную систему. Действуем согласно простым этапам:

1. в стене сверлим отверстие диаметром не больше 7 сантиметров. При этом следует открыть окно, что позволит нам избавиться от образующейся пыли.

2. с наружной стороны в трубу вставляем решетку, которая оградит от попадания крупного мусора.
3. образовавшиеся щели нужно убрать с помощью монтажной пены. С внутренней стороны квартиры, сверху той части трубы, которая выступает, следует установить коробку. Перед установкой данную коробку необходимо наполнить шумоизоляционным материалом.

Такой способ частично улучшит вентиляцию в квартире. Чтобы происходил отток воздуха, нужно дополнительно еще установить вентилятор. Такая система подходит для ванной комнаты, туалета и кухни.

Немаловажным процессом является правильный выбор вентилятора. Они по своей конструкции подразделяются на следующие типы:

• осевые,
• потолочные,
• оконные,
• канальные,
• центробежные.

Самым удобным и бесшумным по заслугам считается именно центробежный вентилятор. Он используется как в системе воздухоотвода, так и может работать автономно.

Зная некоторые основные правила, принудительную вентиляцию в квартире своими руками сделать не составит особого труда. Следуйте дальнейшим рекомендациям:

Сборка приточно-принудительного клапана

1. для начала приобретите все оборудование, которое вам пригодится для данной работы. Сюда входит покупка пластиковых труб, с которых предстоит сделать воздуховоды, а также различных соединителей, уплотнителей, хомутов и тому подобное;
2. согласно проекту, правильно разведите трубы по всему помещению;
3. установите заборник свежего воздуха и вывод уже отработанного воздуха, и разместите их противоположно по отношению друг к другу;
4. подключите установку принудительной вентиляции к общей системе. Непосредственно саму систему выберите самостоятельно, исходя от возлагаемой на нее нагрузки;
5. выполняйте соединения труб очень аккуратно и внимательно, после того, как вы включите систему, давление воздуха увеличится. Из-за высокого давления трубы, которые соединены некачественно, просто разойдутся, и потоки воздуха станут неравномерными. Это, в свою очередь, приведет к нарушению работоспособности системы.

В доме

Качественная механическая вентиляция в доме – важное условие комфорта загородной недвижимости. Строительный проект многоквартирных домов изначально включает спрятанные в стенах воздуховоды вентиляции

А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта. Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:

• Комбинированная система. Сочетание принудительной вытяжки и естественной подачи воздуха внутрь помещения. Отличается простотой монтажа и обслуживания, но часто приводит к повышенным энергозатратам на охлаждение или обогрев поступающего воздуха.
• Принудительная приточная вентиляция с охлаждением. Подразумевает установку кондиционера на входе, осуществляющего подачу сразу охлажденного воздуха. Повышает комфорт проживания в доме во время летней жары.
• Принудительная приточная система с подогревом. Вентиляционные каналы модернизируются теплообменником или рекуператором, которые помогают уравнять температуру поступающего воздуха с исходящим. Эффективный, экономный и комфортный, но достаточно дорогой вариант из-за высокой стоимости рекуператора.
• Приточно-вытяжная установка с рекуперацией воздуха. В ней используется особый блок приточно вытяжной вентиляции, способный нагревать или охлаждать поступающий газ за счет подмешивания воздуха, исходящего из помещения. Благодаря теплообмену температура свежего воздуха приближается к оптимальной, позволяя экономить на обогреве или охлаждении до комфортных значений.
• Система кондиционирования. Эффективный, но дорогой вариант, при котором приточный воздух подается и обслуживается кондиционером. В зависимости от мощности и набора функций устройства, поступающие воздушные массы могут охлаждаться, нагреваться, подвергаться ионизации, очищаться от пыли, бактерий, качественно улучшаться другим необходимым пользователю способом.

Рекомендуем ознакомиться: Вентиляция балкона

Самым простым и недорогим устройством вентиляции в частном доме является приточный клапан. Устройство состоит из заслонки с воздушным фильтром и легко устанавливается самостоятельно.

Выбирая оптимальный вариант вентиляции, учитывайте, что качественный газообмен не только помогает создать комфортную атмосферу в доме. Он предотвращает появление плесени, пыли, бактерий внутри комнат, сохраняя здоровье жителей и нормальные эксплуатационные характеристики самой недвижимости.

Подвод кабеля

После установки выключателя от него ведется кабель к вентилятору. Кабель применяется трехжильный, где 3 жила является заземляющей. Для этого надо штробить стену. Туда закладывается кабель, затем замазывается шпаклевкой и оставляется на время до высыхания материала. После этого можно приступать к отделочным работам стены.

Если ремонт в ванной комнате уже выполнен, то делается открытая проводка кабеля в специальном коробе, который монтируется специальными креплениями. Но первый вариант проводки предпочтительнее.

После подвода кабеля к вентилятору на него проводится установка защитной решетки. Она устанавливается на саморезах или специальных защелках. После этого можно подключать электропитание на щитке и проверять работоспособность устройства. Если нет уверенности в самостоятельном подключении устройства к сети, то лучше обратиться за помощью к специалистам.

Монтаж принудительной вентиляции в ванной комнате и туалете позволяет решить проблему проветривания. Организовать такую систему не очень просто, но при грамотном планировании и консультации специалистов задача решаема и установка возможна. Современные системы автоматики делают вытяжки очень удобными и эффективными.

Уcтaнoвкa пpитoчнoй вeнтиляции в квapтиpe и бытoвыe peшeния

Теперь рассмотрим, какие бывают бытовые альтернативы приточной вентиляции:

• Компактный воздуховод – небольшое отверстие, закачивающее минимум воздуха. В таких системах может быть вставлен примитивный фильтр, а мощности хватает на 1-2 человек.
• Механические проветриватели – отличаются от предыдущей системы наличием вентилятора и улучшенного фильтра.
• Призер – полноценная система небольших размеров. Обычно ее хватает на 4-5 человек.

Все вышеперечисленное стоит на порядок дешевле обычной системы, да и электричества потребляет намного меньше. Если все же возникло желание установить полноценную вентиляционную систему, то можно рассмотреть следующие места:

На стене своего дома. Идеальный вариант, поскольку частично защищает от шума и не занимает лишнее место. При этом стоит понимать, что это не панацея и звуки все равно будут доноситься через отверстия.

Вешается установка возле окна, это нужно для того, чтобы самостоятельно менять фильтры без вызова специалиста. Но стоит понимать, что вентиляционная система – штука шумная и громоздкая, поэтому свои действия нужно согласовать с управляющей компанией.

На стене балкона. Воздух забирается через отверстие в стенке и разносится по помещению. С точки зрения установки это выгоднее и удобней, но на балконе может быть очень шумно. Для профилактики лучше брать шумоглушитель

Теперь поговорим о том, как сделать приточную вентиляцию своими руками. Их бывает несколько. Для первого способа нужно вырезать уплотнитель на раме стеклопакета. После этого туда вставляется клапан приточной вентиляции.

Подобный способ не очень эффективен, да и регулировать уровень фильтрации поступающего воздуха в такой конструкции непросто, но вентиляция точно будет обеспечена. Более подробно можно, о такой вентиляции можно узнать из статьи: «Приточный клапан на пластиковые окна: сделай правильный выбор»

Можно сразу поставить окно или конструкцию с вентеклапаном. Часто это проще и дешевле. К примеру, в магазине можно купить «английскую форточку». Это приточный клапан, который устанавливается в стену. Подобное устройство не только вентилирует помещение, но и оснащено специальным фильтром, который не позволяет попасть насекомым внутрь дома.

Некоторые продвинутые версии могут даже избавить от пыли и пуха, но стоят они дороже. Потоки воздуха в такой системе регулируются собственноручно, а движения происходит за счет естественной тяги. Стоимость подобного приобретения начинается от 1000 рублей и выше.

Больше хороших альтернатив системе вентиляции нет. Собственноручно можно установить окно, да и только. Другие способы кустарного проветривания квартиры или показали свою несостоятельность или просто выглядят сомнительными. Поэтому лучше взять полноценную систему, чем совершить ошибку и переплачивать.

О принудительной вентиляции

в частном доме вентиляционное оборудование обычно размещают на чердаке

Воздушный поток, образованный с помощью механизмов и подаваемый в помещение и называется принудительной системой вентиляции. По направлению движения воздуха она может быть:

• приточной;
• вытяжной;
• приточно-вытяжной.

По способу доставки воздуха:

• с воздуховодами;
• без воздуховодов.

Многие владельцы квартир ограничиваются принудительной приточной вентиляцией, когда подаваемый вентилятором воздух создает повышенное давление. Тем самым усиливается вытеснение отработанного воздуха через централизованные вентиляционные каналы.

Еще один способ улучшить воздухообмен – принудительная вытяжная вентиляция. Выходы вентиляционных каналов в кухне, туалете и ванной оснащаются вытяжными вентиляторами. Они создают разрежение воздуха. Для восполнения нехватки, воздух поступает в квартиру через форточки или приточные устройства.

Наиболее действенна принудительная приточно-вытяжная система вентиляции. При которой и приток, и вытяжка воздуха обеспечивается механизмами. Собрать ее самостоятельно не так уж сложно, особенно если воспользоваться нашими советами.

Приборы для принудительной вентиляции в комнате

Принудительная вентиляция подразумевает использование специальных устройств для воздухообмена. В качестве оборудования для принудительной вентиляции в комнате могут использоваться следующие варианты:

• вентиляционные приборы вытяжного и приточного типа;
• разные виды вытяжек;
• клапаны притока воздуха.

Вентиляторы можно расположить в любой комнате, где есть доступ к сети электропитания. Приборы имеют различную мощность и устанавливаются в отверстие вытяжного канала, в окно или стену с выводом на улицу.

В зависимости от этого подбирается форма и размер вентилятора.

В жилую комнату вытяжки устанавливают редко, они в большинстве случаев используются на кухне для отведения лишней влаги, неприятного запаха и продуктов горения газа.

Клапаны притока предназначены для восполнения недостатка свежего воздуха. Могут быть использованы в любом помещении дома или квартиры.

В зависимости от способа установки различают стенные и оконные клапаны. Преимуществом приточного клапана является обеспечение постоянного и равномерного притока воздуха.

Как реабилитировать вытяжную линию, и стоит ли это делать самому

Основная причина проблем со стороны вытяжной линии – это временная непроходимость такого канала (в воздухопроводе могут «свить» гнездо мыши или осы) или недостаточная мощность вентиляторов. Кроме того, причиной проблемной ситуации может стать конструкционный просчет, но он маловероятен, поскольку перед тем, как сделать вентиляцию в квартире, застройщики заказывают услуги проектировщика, гарантирующего, что «все будет, как надо».

Снимите решетку и протолкните ершик в воздуховод, подкручивая его с помощью рукояти

Поэтому после обнаружения проблем со стороны отвода воздуха вам нужно либо сообщить о них в управляющую компанию, либо попробовать устранить временную непроходимость своими силами. И если вы рискнете вмешаться в работу воздуховода, то постарайтесь придерживаться следующего порядка действий:

• Возьмите сантехнический трос и закрепите на его конце проволочный ершик, диаметр которого будет на 10 процентов больше соответствующего параметра воздуховода.
• Снимите решетку и протолкните ершик в воздуховод, подкручивая его с помощью рукояти.
• Продолжайте проталкивать и подкручивать ершик, не забывая временами смещать его вперед-назад. Действуйте таким образом, пока вы не почувствуете дуновение в канале.

Если это не помогло, канал придется чистить со стороны крыши, используя все тот же трос, ершик и гирьку (утяжелитель). Но, ввиду опасности высотных работ и риска повреждения воздуховодов утяжелителем, мы не рекомендуем вам заниматься подобными операциями. Оставьте это дело мастерам из управляющей компании.

Что и где следует использовать

Естественную систему вентиляции лучше всего применять в деревянных строениях. Стены из бруса или бревна обеспечивают естественный приток свежего воздуха внутрь жилища, но в помещениях с избыточной влажностью рекомендуется совмещать естественную тягу с монтажом искусственных вытяжек. Бесплатные коды нужно вводить в специальном поле при регистрации на сайте БК или в личном кабинете пользователя, если у вас уже есть аккаунт. Все промокоды букмекерских контор. Букмекер 1 икс бет работает без лицензии ФНС РФ как ввести промокод в 1xbet при регистрации, на ставку (купон), на бонус, на сегодня. Так, к примеру, каждый пользователь может воспользоваться одним из действующих промокодов 1xBet на сегодня бесплатно. Ознакомиться с их полным перечнем можно в данной статье.

Для каркасных строений необходимо использовать принудительную систему воздухообмена. Технология строительства каркасных объектов подразумевает обеспечение надежной паронепроницаемости стен, что существенно ограничивает приток свежего воздуха естественным образом.
