Ворота с калиткой из профнастила: фото
Представленный материал показывает, какие бывают ворота с калиткой из профнастила, фото наиболее распространенных и удобных вариантов.
Ворота со встроенной калиткой из профнастила требуют дополнительного сооружения каркаса именно для запирающегося входа. Кроме того, металлическое основание из профиля с квадратным сечением должно быть обустроено по всей площади полотна с тыльной стороны.
ФОТО: izhevsk.ruКлассические ворота из каркаса и профнастила
Ворота из профнастила с калиткой внутри полотна — ещё одно удачное решение. В таких случаях не придется тратиться на дополнительные материалы. Достаточно лишь выбрать подходящее место и определиться с высотой входной створки.
Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.
К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

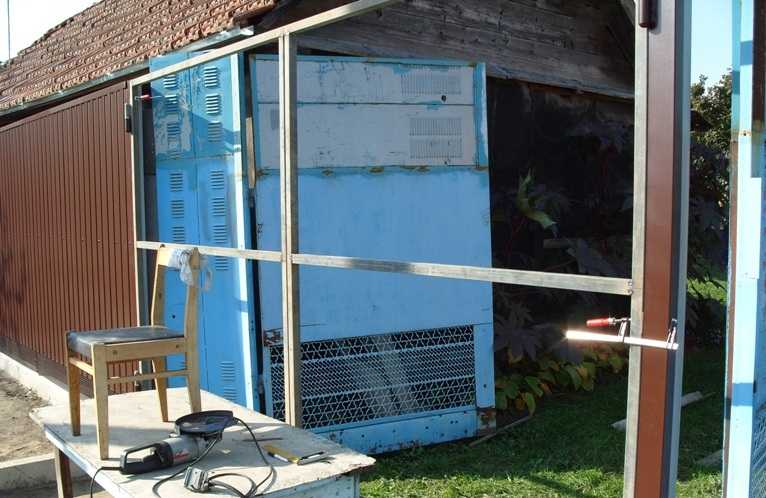

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм
Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы
Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.
Точно также прихватываем трубу по низу.
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы
Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.
Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

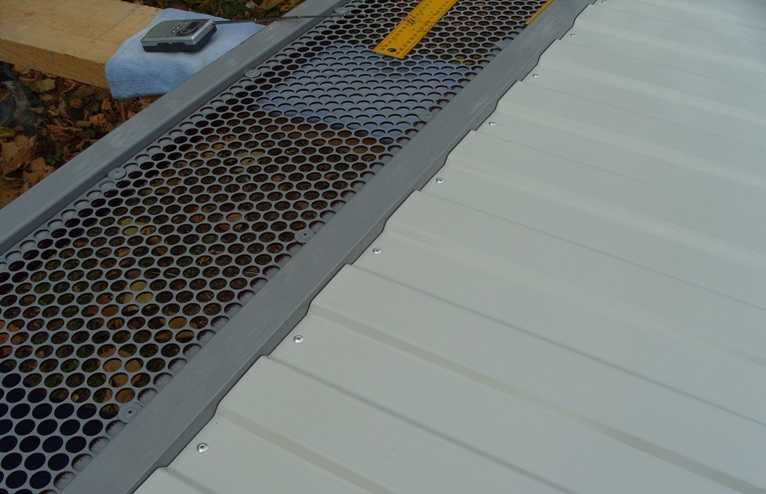

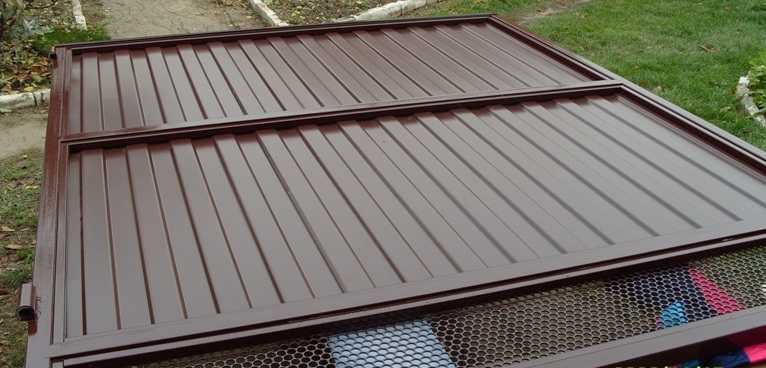

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.
Можно брать специальные, со шляпками и прокладками, но посадили на обычные.
Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.
Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.
При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.
Из профлиста можно сделать откатные ворота и оснастить их автоматикой.
Забор из профнастила своими руками: фотоотчет
Строился забор от соседей и фронтальный. Общая длина 50 метров, высота 2,5 м. На фронтальный использован коричневый профлист, на меже — оцинкованный, толщина 0,5 мм, марка С8.
Кроме того пошли такие материалы:
- на столбы профилированная труба 60*60 мм, толщина стенки 2 мм, трубы 3 м длины;
- на столбы ворот и калитки ставили 80*80 мм со стенкой 3 мм;
- лаги 30*30 мм;
- каркас ворот и калитки 40*40 мм;
Готовый забор из профнастила своими руками строил один человек
Забор установлен на металлических столбах, между которыми затем залит цоколь. Он необходим хозяевам, так как перед забором планируется разбить цветник (сделанную под него ограду вы видите). Также он нужен, чтобы вода во время обильных ливней не заливала двор. Металлические листы крепятся не сразу от земли, а немного отступив. Этот зазор закрыт высечкой — лентой, которая остается на некоторых производствах. Это сделано специально, чтобы не перекрывать доступ воздуха, для того чтобы земля быстрее просыхала.
Вид изнутри на готовый забор
Подготовка металла
Первый этап — подготовка труб. Со склада труба приходит ржавая, чтобы она служила долго, приходится ржу счищать, потом обрабатывать «Антиржавчиной» и после красить. Удобнее сначала подготовить все трубы, прогрунтовать и покрасить, потом только начинать монтаж. Ржавчину счищали металлической щеткой, установленной на болгарку.
Трубы нужно очистить от ржавчины
Трубы на складе были только 6-метровые. Так как высота забора 2,5 метра, закопать нужно еще 1,3 метра, общая длина столба должна быть 3,8 метра. Чтобы сэкономить, разрезали пополам на 3-метровые куски, а недостающее доваривали разным металлоломом, имеющимся в хозяйстве: обрезки уголков, арматура, куски разных труб. Потом все зачистили, загрунтовали и покрасили.
Установка столбов
Первыми поставили два угловых столба. Ямы бурили купленным в магазине буром. Почва нормальная, на одну лунку глубиной 1,3 метра уходило около 20 минут.
Бур для лунок под столбы
Первый столб выставили горизонтально и так, чтобы он над грунтом поднимался на высоту 2,5 метра. Чтобы выставить второй, понадобилось отбить высоту. Использовали водяной уровень. Заливать его нужно так, чтобы не было пузырьков — из ведра, а не из-под крана, иначе он будет врать.
Выставили второй столб по отбитой отметке (нанесли на планку, которую поставили рядом с лункой) и забетонировали. Когда цемент схватился, между столбами натянули шпагат, по которому выравнивали все остальные.
Технологию заливки использовали стандартную: в лунку устанавливали в два раза свернутый рубероид. Внутрь ставили трубу, заливали бетоном (М250) и выставляли вертикально. Уровень контролировали отвесом
Правильно выставить столбы — это очень важно, иначе весь забор перекосит
В процессе работы несколько раз получалось, что бетон заливался не внутрь свернутого рубероида, а между ним и стенками ямы. Выгребать его оттуда удовольствие маленькое, потому выступающую часть разрезали на лепестки, приколотили к земле большими гвоздями. Проблема решилась.
Так зафиксировали рубероид
После того как бетон схватился, сделали переносную опалубку из досок, обтянутых плотной пленкой. С их помощью залили цоколь. Чтобы он был прочнее, по низу к столбам с двух сторон приварены прутки арматуры. Вокруг них ставилась опалубка.
Опалубка для цоколя
Установка перемычек
Очищенные, загрунтованные и покрашенные трубы для перекладин нарезали и приварили. Варили между столбами. Их тоже нудно ставить в уровень, чтобы крепить было легче.
Варим перемычки
После того, как сварка окончена, все места сварки очищены проволочной щеткой, обработаны «Антиржавчиной» и после покрашены.
Монтаж профлиста
Так как верхняя перемычка проходит по самому верху забора, и приварена она ровно в уровень, проблем с выравниванием и установкой листов не было. Крепили сначала по краям, потом устанавливали промежуточные саморезы. Чтобы проще было их ровно ставить, между крайними натянули нитку.
Ровно установленный крепеж — тоже красиво
После были сварены и прикреплены ворота. Как последние штрих — установлены сверху доборные элементы — П-образный профиль, закрывающий верхушку забора и заглушки на трубы.
Финальный вид забора из профлиста, сделанного самостоятельно
Как вы поняли, особо сложного ничего нет
Важно выставить ровно столбы и приварить каркас. Это и есть основная задача
Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску.
Подгоняем створки к стойкам
Первый шаг. Устанавливаем створки ворот на подставки, которые можно сделать из бруса, кирпича либо другого подходящего материала.
Второй шаг. Выравниваем створку по всем плоскостям.
Третий шаг. На нашем каркасе уже присутствуют элементы петель. Отмечаем места для установки второй части соединительного элемента на опорах. Привариваем петли к стойкам по меткам.
Четвертый шаг. Навешиваем створку. Убираем подставки, установленные в начале работы.
На уровень крепления ворот кладем доску. Выравниваем ее по уровнюВыставляем ворота по уровню. Привязываем веревками к столбамПримеряем ворота перед установкойЗачистили места для приваривания петель от краски на столбах и на воротахВ середину ворот подложили досочку, чтобы ворота немного приподнялись. Когда мы их приварим они немного опустятся под своим весом и примут горизонтальное положениеСверху ворота связываем трубой и привязываем ее к столбам
Аналогичным образом монтируем каркас второй стойки. Чтобы конструкция была еще более жесткой, мы можем сварить две крайние опоры ворот со стойками нашего ограждения.
Для повышения устойчивости ворот к ветровым нагрузкам, мы можем приварить по верхним торцам опорных стоек горизонтальную планку из металлопрофиля. Актуально лишь для тех ситуаций, когда через ворота будет проезжать исключительно легковой транспорт.
Одну часть петли привариваем к стойке, вторую к раме, в профлисте перед креплением сделаем вырезы.
ПетлиНе перепутайте, петли без штыря привариваются на рамку для своркиВо время сварки нужно следить за тем, чтобы петли были заподлицо с профилемУстановка петельПетлиДальше нужно зачистить сварные швы болгаркой со шлифовальным диском и покрасить створку эмалью против ржавчиныПетли надо приваривать параллельно столбуВначале прихватываем петли после этого пробуем открыть и закрыть ворота. Если ворота нормально открываются, окончательно привариваем петли к столбам и к воротам
В завершение нам остается покрасить части каркаса, которые останутся на виду после крепления профилированных листов. Подбираем цвет краски так, чтобы он хорошо гармонировал с цветом профлиста и забора.
Каркасы ворот успешно привареныКрасим каркасыНад верхней петлей каждой воротины приварили уголки, чтобы ворота было не снять
Достоинства и недостатки профилированных труб
Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:
- невысокую цену;
- высокую прочность при легком весе;
- возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).
На участке
К недостаткам профильных изделий относят:
- подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
- неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.
Фигурный металлоштакетник
Ворота из профнастила своими руками — предпочтительная конструкция
Наиболее просты и надежны распашные ворота из профнастила. Большая часть ворот индивидуальных приусадебных и дачных участков имеют именно такую конструкцию. Особенность ее заключается в том, что ворота состоят из двух створок, открывающихся в разные стороны. Это позволяет вдвое уменьшить нагрузку на опорные столбы и максимально ограничить свободное пространство, необходимое для их открывания.
Для легких ворот из профнастила это не так существенно, как для значительно более тяжелых металлических. Но чем меньше нагрузка на опорные столбы ворот, тем меньше вероятность их перекоса и деформации в дальнейшем. Уменьшается также и нагрузка на петли, и они значительно меньше изнашиваются при эксплуатации. Да и для открывания створок ворот требуются гораздо меньшие усилия.
Второй тип — это откатные ворота из профлиста. В этом случае есть только одна секция, которая отодвигается параллельно забору при открытии. Такая конструкция имеет свои преимущества:
- легкость автоматизации;
- минимальные усилия для открытия в условиях обильных снегопадов;
- нет необходимости в свободной площади перед или за воротами для их открытия.
Однако сделать ворота из профнастила подобной конструкции самостоятельно — очень тяжело. Во-первых, необходимо правильно рассчитать массу противовеса, чтобы ворота открывались без лишних усилий и, тем более, не перекосились. Во-вторых, нужно сделать мощный фундамент для опорной части ворот. И, в третьих, сложно правильно сварить ворота из профнастила подобной длины без практики и специального оборудования. Если вам нужна еще и автоматизация — то без помощи специалиста уже не обойтись.
Наконец, третий тип — это сдвижные ворота. Они имеют черты как распашных, так и откатных конструкций. Такие ворота состоят из двух створок, которые раздвигаются в стороны вдоль забора. Они сочетают в себе преимущества двух предыдущих конструкций, однако, не лишены и недостатков.
В первую очередь, для сдвижных ворот также важен правильный расчет противовеса. Пусть небольшие ошибки в данном случае не так фатальны за счет вдвое меньшей ширины полотна, но они обязательно скажутся «на дистанции» в виде перекоса, а также быстрого износа направляющих и роликов.
Кроме того, под такие ворота необходимо два опорных фундамента, причем по конструкции и размерам они не сильно будут отличаться от фундамента для откатных ворот. Также в подобной конструкции существуют проблемы с реализацией калитки. Поэтому, опять-таки, сделать такие ворота с профнастила своими руками — слишком сложно, поэтому далее остановимся на распашной конструкции как на самой простой в реализации.
2 этап – Чертеж ворот из профнастила
Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.
Два способа сделать распашные ворота:
с одной большой створкой (одностворчатые). Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;
с двумя створками (двухстворчатые). Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.
Схема распашных ворот из профнастила должна содержать:
Схема распашных ворот из профнастила Схема распашных ворот из профнастила с размерами
общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;
ширину каждой створки;
количество, ширину стоек и глубину укапывания стоек;
конфигурацию каркаса с указанием ширины составляющих его элементов;
месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;
место установки петель;
место и способ установки замка;
место расположения внутреннего фиксатора двери (вертикального шпингалета).
Фиксатор створки ворот (вертикальный шпингалет) Фиксатор распашных ворот из профнастила
На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.
Способы усилить ворота из профнастила:
1. наварить уголок для жесткости.
Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.
Усиление каркаса распашных ворот из профнастила уголками Усиление каркаса ворот из профнастила косынками
2. сделать раму внутри каркаса или над ним.
Сварка рамы внутри каркаса ворот В первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.
Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).
Сварка рамы снаружи каркаса ворот Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.
3. установить поперечные или диагональные перемычки.
В этом случае разумнее использовать диагональную перемычку.
Способы установки перемычки на ворота из профнастила показаны на фото.
Ребра жесткости ворот – варианты расположения:
а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);
б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.
При этом варианты «а» и «б» нельзя считать надежными при ширине створки ворот более 1 500 мм.
в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;
г) в этом случае отсутствует усиление левого внутреннего угла;
д) в этом случае отсутствует усиление обоих внутренних углов;
е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.
