Эстетика и экономия: закрываем трубы в санузле за копейки

Инструкция изготовления короба

Чем и как можно закрыть?

№2. Как устроены сантехнические рольставни?

Рольставни, предназначенные для санузлов, ничем принципиально не отличаются от тех конструкций, которые устанавливают на окна и двери.

Основные элементы конструкции сантехнических рольставен:

• полотно, состоящее из множества ламелей. Такое строение полотна обеспечивает его способность в собранном виде занимать минимум места;
• вал, на котором за счет вращения собирается полотно;
• короб, в котором прячется вал, обеспечивает более эстетичный вид конструкции и защищает ее элементы от внешнего негативного влияния;
• боковые направляющие обеспечивают более плавный, точный и комфортный ход полотна.

Рольставни для туалета изготавливают из полностью безопасных материалов, которые не выделяют токсичных веществ, не бояться влаги, просты в уборке. Добросовестный производитель без проблем предоставит все сертификаты соответствия. Чтобы быть уверенным в безопасности и долговечности продукции, лучше сотрудничать только с проверенными фирмами. Жителям Москвы можно посоветовать компанию Rollet-Market, которая уже 15 лет работает на рынке изготовления и установки рольставен. С примерами работ можно ознакомиться на сайте https://rollet-market.ru/, где также представлен удобный конструктор подбора цвета конструкции. Производитель осуществляет проверку качества на каждом этапе изготовления, гарантирует безопасность продукции и ее точное соответствие необходимым размерам.

Закрываем трубы пластиковыми панелями

Короб или фальш-стена из ПВХ-панелей – ещё один дешёвый и практичный способ спрятать канализационные и водопроводные трубы в туалете. Пластик не боится влаги и грибка, он прочен и имеет лёгкий вес, за ним легко ухаживать.

Этот метод уместен, если весь санузел облицован ПВХ-панелями: тогда короб идеально впишется в интерьер. Монтаж изделий при правильном подходе не вызовет затруднений и не займёт много времени.

В случае аварии при разборке конструкции материал не будет повреждён – это особенно актуально для труб, не застрахованных от протечек. После ликвидации поломки короб легко соберётся обратно.

На фото канализационные трубы в туалете спрятаны в короб из пластиковых панелей. Другие стены облицованы керамической плиткой, но отделочным материал подобран в тон, поэтому отличие не сразу бросается в глаза.

Инструменты и материалы

Чтобы закрыть трубы в туалете ПВХ-панелями, понадобятся:

• Уровень.
• Рулетка.
• Саморезы, еврошурупы и дюбели.
• Острый нож.
• Металлические профили или деревянные бруски.
• Пластиковые панели для отделки.
• Специальные люки.
• Плинтуса, предназначенные для маскировки стыков.
• Лобзик или ножовку, если каркас будет сделан из дерева.
• Шуруповерт.

На фото представлена фурнитура для пластиковых панелей: финишный профиль, соединительный профиль, угол внутренний и угол наружный.

Пошаговая инструкция

1. Делаем необходимые замеры, чертим чертёж, учитывая отверстия для доступа к разводке труб и счётчикам. Начинаем работу с несущих профилей: вертикальные и горизонтальные направляющие (или деревянные стойки) зададут размер короба или перегородки. Крепим их к стенам с помощью еврошурупов и дюбелей.

2. Чтобы надёжно закрыть трубы и другие коммуникации в туалете пластиковыми панелями, необходимо добавлять перемычки. Для этого отмеряем равные отрезки длиной 50 см. Далее устанавливаем стартовый профиль, закрепляя его по периметру с помощью небольших шурупов.

3. Устанавливаем декоративные панели в соответствии с инструкцией. Если обрешётка ровная, то проблем с монтажом не возникнет.

4.  Прорезаем ревизионные отверстия и закрываем их лючками. Одну из панелей можно закрепить силиконовым герметиком, чтобы иметь доступ к элементам трубопровода. В местах стыков устанавливаем пластиковые уголки и плинтуса, фиксируем клеем или “жидкими гвоздями”. ПВХ-плиты являются и основной, и финишной отделкой, поэтому они столь популярны в России. На фото видно, как аккуратно стала выглядеть задняя стенка туалета после маскировки труб.

Принцип маскировки: с чего начать и что учесть

Жалюзи или рольставни

Обшивка пластиковыми панелями

Как в туалете спрятать трубы своими руками

Самое популярное, хотя и трудоемкое решение – монтаж гипсокартонного короба. Потребуется для этого металлический профиль, листы гипсокартона и обычные строительные инструменты.

1. Определяют размеры короба и с помощью отвеса и уровня размечают стены под профиль.
2. Коммуникации очищают от пыли, обрабатывают герметиком. Если нужно – подкрашивают.
3. Стены на участке прогрунтовывают антисептическими составами.
4. Нарезают по размерам металлический профиль. Допускается использовать деревянный брус.
5. По разметке ставят профиль на стену, пол и потолок. Затем устанавливают профиль на внешних углах короба. Последними фиксируют поперечные перемычки.
6. Крепеж затягивают туго, но при работе следят за тем, чтобы саморезы не касались труб.
7. Листы гипсокартона режут по размерам.
8. Каждую деталь фиксируют на каркас саморезами. Съемные элементы – дверцы ревизионного люка – тоже обшивают гипсокартоном.
9. Стыки обшивают, заделывают шпатлевкой. При надобности зашлифовывают и выравнивают неровности. Экран заодно служит шумоизоляцией.

Шкаф из жалюзи

Используется как жалюзи, так и роллета. Принцип установки у них одинаковой.

1. Обрабатывают трубы, заделывают соединение герметиком. Стену прогрунтовывают.
2. Размечают стены. Коммуникации оказываются как бы в нише.
3. По разметкам крепят направляющие на стены и короб. Под горизонтальные жалюзи закрепляют только верхнюю планку с управляющей системой.
4. Вводят полотно рольставни в направляющие. Проверяют работу системы.

Как спрятать трубы в ванной: идеи и способы

Чтобы дизайн ванной комнаты выглядел завершенным, следует продумать все детали. Любые оригинальные задумки могут быть испорчены из-за инженерных коммуникаций, которые оставлены на виду. Чтобы интерьер помещения выглядел привлекательно, многие пользователи ищут информацию о том, как спрятать трубы в ванной. В статье изложены идеи и способы, при помощи которых можно справиться с данной задачей.

Требования к материалам

Перед тем как спрятать трубы, необходимо решить при помощи какого материала будет производиться мероприятие. Выбирать изделия на основе эстетических составляющих не совсем правильно, так как они должны обладать и другими свойствами.

Потребуется обратить внимание на несколько характеристик. Небольшая масса изделий. Конструкция не должна загромождать малую площадь комнаты, поэтому следует выбирать материалы, для которых не потребуется массивный каркас

Можно использовать простые рейки из древесины, металлический профиль

Конструкция не должна загромождать малую площадь комнаты, поэтому следует выбирать материалы, для которых не потребуется массивный каркас. Можно использовать простые рейки из древесины, металлический профиль

Небольшая масса изделий. Конструкция не должна загромождать малую площадь комнаты, поэтому следует выбирать материалы, для которых не потребуется массивный каркас. Можно использовать простые рейки из древесины, металлический профиль.

• Устойчивость к влаге. Ванная комната – это помещение, в котором присутствует повышенный уровень влажности. Материал, с помощью которого будут закрываться водопроводные трубы, должен обладать стойкостью к таким условиям. Нужно выбирать изделия, которые не склонны к деформации и впитыванию влажности.
• Стойкость к химическим веществам. Для поддержки санитарного состояния в комнатах применяется бытовая химия, поэтому облицовочный материал обязан стойко выдерживать контактирование с такими продуктами. Для этого подойдет декоративная МДФ плита, пластиковые панели, влагостойкий ГКЛ.

Чтобы задекорировать неприглядные трубы, можно воспользоваться плитами из оргалита декоративных сортов, которые покрыты меламиновым ламинатом или объемными панелями из гипса. Последний вариант отличается многообразием текстур, которые реалистично имитируют древесину, кирпичи, мозаичные узоры. Они позволяют не только зашить водопровод, но и придают помещению оригинальную внешность. Перед обшивкой следует удостовериться в том, что трубопровод находится в надежном состоянии.

Закрытие неисправных труб приведет к тому, что в дальнейшем потребуется осуществлять разбор конструкции, что влечет за собой дополнительные временные и материальные затраты.

А также следует ознакомиться с типами водопровода.

Существует такие три разновидности труб, как:

• канализация,
• горячее и холодное водоснабжение,
• отопительная система, полотенцесушитель.

Не каждый тип коммуникаций можно с легкостью скрыть за отделкой, даже если планировка помещения предполагает подобные мероприятия. Сложности могут заключаться в строительных нормах, ведь они не допускают скрытие под штукатуркой труб, которые соединяются при помощи сгонной муфты или замка. Все разъемные соединения должны находиться в свободном доступе для оперативного устранения течи. Трубы из металла с холодным водоснабжением, а также канализационные блоки из чугуна часто образуют конденсат, поэтому их скрытие должно производиться таким образом, чтобы в этой области присутствовало минимальное количество воздуха, которое будет циркулировать и удалять влагу. Данные особенности следует учитывать и на их основе осуществлять подбор материала для работы.

Методы маскировки

Дизайнеры готовы предложить многочисленные варианты для маскировки водопровода в санузле. Стилистические решения могут отличаться по своим формам, функционалу и разновидности используемого материала. Существует несколько наиболее популярных способов маскировки, при помощи которых можно эффектно скрыть неприглядный водопровод.

Короб из гипсокартона

ГКЛ – это практичное и удобное сырье, которое позволяет решить многочисленные вопросы, связанные с оформлением интерьера в жилище. С его помощью выполняют отделочные работы в комнатах любого назначения, а также создают перегородки.

Гипсокартоном можно красиво задекорировать трубопровод в любой ванной.

Как спрятать трубы в ванной: идеи и способы Красивый интерьер заключается в завершенности ремонта и проработке всех мелочей

В ванной комнате важно скрыть коммуникации. Как спрятать трубы в ванной? Чем можно закрыть коммуникации? Как сделать короб своими руками?

Полезные советы от профи

Требования к материалам

Туалет – это помещение со специфическим микроклиматом. Поэтому, перед тем, как спрятать трубы в туалете, определитесь с материалом.

1. Влагостойкость. В туалете постоянный конденсат. Капельки воды оседают на поверхностях. Со временем неустойчивые изделия начинают размокать, появляются грибок и плесень. Поэтому заделывать проводку следует изделиями, устойчивыми к повышенной влажности.
2. Прочность. Постоянно нужен доступа к счетчикам и шаровым кранам. Для этого устанавливаются специальные лючки — с хрупкой структурой их не выдержат.
3. Эстетичность. Еще один важный критерий. Лучше, если изделие будет сочетаться с общей отделкой туалета.

Перед началом работ

Планируя ремонт ванной комнаты и туалета, обязательно продумайте способ маскировки водопроводных труб

Прежде всего, необходимо убедиться в исправности коммуникаций. Ни в коем случае, не должно быть коррозийных участков и, тем более, протечек. Перед тем как спрятать трубы отопления и водоснабжения желательно выполнить их изоляцию.

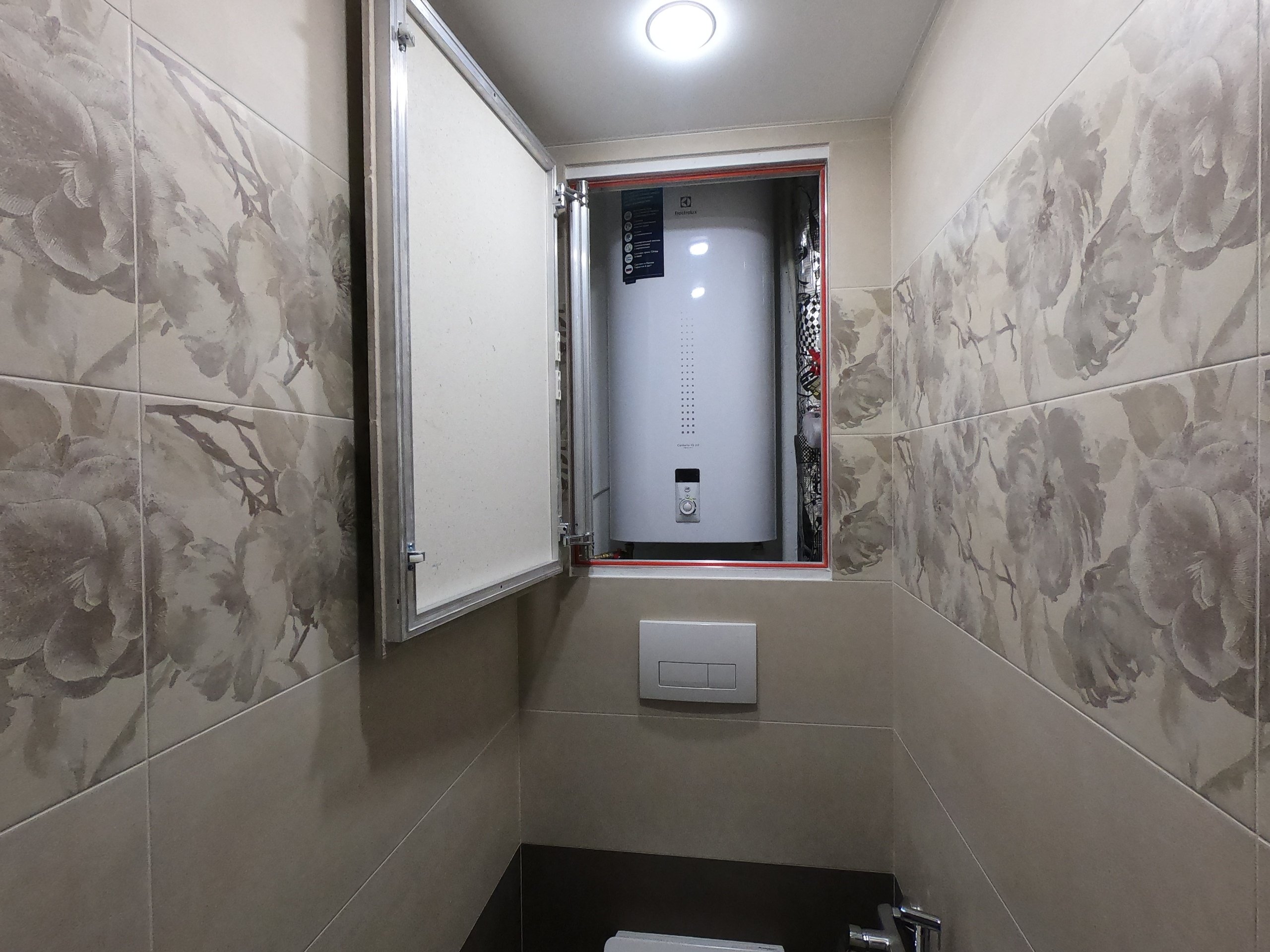

Заранее нужно определить место расположения технологических люков и установить магистральные фильтры для очистки воды. В последнее время, особой популярностью пользуются рольставни для туалета

Такой вариант сочетает в себе аккуратный внешний вид и полный доступ к коммуникациям.
Обязательно обращают внимание на состояние стен. Необходимо убедиться, что на них отсутствуют следы плесени или грибка

При наличии последних, проводят тщательную механическую очистку и двукратную обработку фунгицидами.

Прячем трубы и оставляем доступ

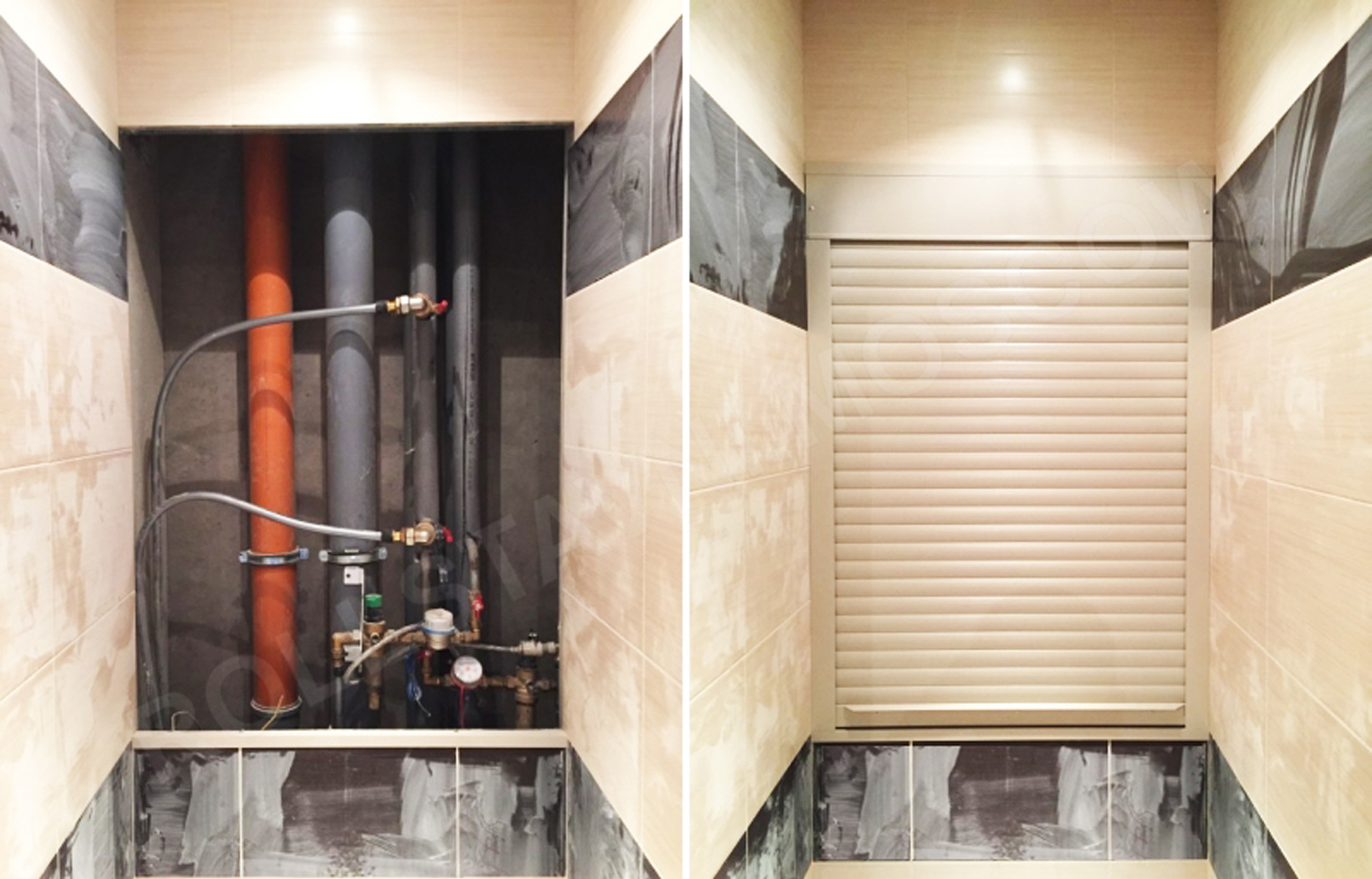

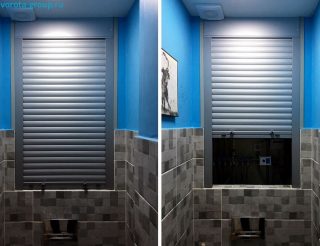

Ещё один современный способ для маскировки труб в туалете – рольставни (или рольшторы), которые раньше устанавливались для защиты входных дверей от взлома. Сегодня эти конструкции получили более широкое применение в доме и выполняют следующие функции: закрывают шкаф на балконе, прячут трубы канализации и даже используются в качестве двери в кладовку.

Рольставни мобильны: они легко поднимаются и обеспечивают доступ к коммуникациям и приборам учёта. Конструкция имеет гладкую однотонную поверхность, но для большей привлекательности и уюта можно выбрать модели с рисунком, который наносится посредством фотопечати. Изготавливаются рольставни в разных размерах, а способ открытия позволяет экономить площадь туалета.

На фото совмещенный санузел с коробом, в котором оставлен доступ к канализационным трубам. В качестве двери использованы белые рольставни.

Рольставни изготавливаются из алюминия или пластика

С последними необходимо обращаться осторожно: несмотря на устойчивость к влаге и ржавчине, пластик не так прочен, как металл. Алюминиевые роллеты считаются более подходящими для туалета: их стоимость выше, но они долговечны и эстетичны. Это особенно актуально, если перегородка будет часто подниматься и опускаться

Это особенно актуально, если перегородка будет часто подниматься и опускаться.

Инструменты и материалы

Для самостоятельной установки потребуются:

• Рольставни с защитным коробом, полотном и механизмом.
• Дрель со свёрлами по металлу.
• Плоскогубцы.
• Молоток.
• Шуруповёрт.
• Ножницы по металлу.
• Отвёртка.

На фото стандартная схема изделия, состоящего из ламелей, защитного короба, направляющих шин и роллетного вала.

Инструкция по установке

Чтобы правильно выбрать короб, необходимо учесть размеры прямоугольного проёма. Приступаем к работе:

Полностью очищаем место, предназначенное для установки короба. Определяемся со способом монтажа. Если глубина сантехнической ниши позволяет, массивная конструкция устанавливается внутрь: такое расположение выглядит более привлекательно:

Если места недостаточно, короб устанавливается снаружи:

После установки короба регулируем его положение, используя уровень. Если трубы внизу мешают закрытию, то конструкция монтируется из двух частей с подъёмом в месте соединения.

Собираем полотно и прикрепляем его к валу. Устанавливаем стопор и проверяем плавность хода

Важно, чтобы ставни не скрипели и шли свободно. Для выбора модели и осуществления монтажа обычно привлекаются специалисты. Но собрать конструкцию можно самостоятельно, изучив подробное описание в этом видео:

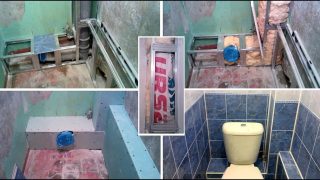

Как закрыть трубы гипсокартоном?

Короб из гипрока представляет собой изделие, с созданием которой справится даже начинающий. Сначала, как и для ПВХ-панелей, сооружается каркас из металлического профиля. Некоторые используют деревянные бруски, но металл считается более подходящим материалом. Рама обшивается влагостойким гипсокартоном, так как туалет является помещением с высокой влажностью. Готовую конструкцию рекомендуется задекорировать подходящим материалом: плиткой, мозаикой, краской или обоями.

Трубы можно зашить частично, придав коробу практически любую форму, (например, оставить пространство для раковины и крана, обогнуть водонагреватель) или возвести габаритную конструкцию. Если трубы находятся сбоку или в углу туалета, создание короба – оптимальный выбор, так как в результате монтажа останется много свободного пространства.

На фото короб из влагостойкого гипсокартона с коммуникационным люком и облицовкой керамогранитом.

Инструменты и материалы

Чтобы скрыть канализационные трубы в туалете своими руками, понадобятся:

• Шуруповерт и саморезы
• Ножницы и ножницы по металлу.
• Уровень.
• Рулетка.
• Шпатели.
• Нож для гипсокартона.
• Валик.
• Влагостойкий гипсокартон.
• Алюминиевый профиль.
• Шурупы и дюбели.
• Отделочные материалы, шпаклёвка, грунтовка.
• Армирующая лента.
• Материал для звуковой изоляции.

На фото представлен минимальный перечень материалов, предназначенных для создания гипсокартонного короба.

Пошаговая инструкция

Приступаем к изготовлению короба:

1. Делаем чертёж в соответствии с замерами. Следует оставить место для теплоизоляционного материала.
2. Делаем разметку на полу и стенах в соответствии со схемой. Можно воспользоваться простым или лазерным уровнем. Крепим металлические направляющие дюбелями.
3. Чтобы обрешётка была надёжней, создаём ребра жесткости: нарезаем из металлопрофиля дополнительные элементы, ширина которых соответствует расстоянию между вертикальными направляющими. Угловой профиль крепится сверху и снизу небольшими саморезами.
4. Перед тем, как обшивать каркас, делаем разметку на листах гипсокартона в соответствии с чертежом.
5. Раскраиваем материал: ножом разрезаем слой картона, слегка углубляя лезвие в гипс. Аккуратно перегибаем лист и разрезаем с противоположной стороны.

6. Прежде чем закрыть все трубы в туалете гипсокартоном, вырезаем ревизионные отверстия для люков и доступа к коммуникациям. Только после этого приступаем к обшивке. Детали листов из гипсокартона приставляем к обрешетке и прикручиваем их саморезами. Неровности аккуратно подравниваем ножом.

7. Устраняем недостатки (стыки и ямки от саморезов) с помощью штукатурки и шпаклевки: грунтуем конструкцию, затем армируем углы специальной лентой, чтобы раствор не давал трещин при высыхании. Дефекты устраняются шлифовкой наждачной бумагой.
8. Снова грунтуем поверхность, чтобы повысить адгезию. После полного высыхания грунтовки можно приклеивать керамическую плитку, мозаику и даже монтировать ламинат. Прочный керамогранит позволит замаскировать отверстие, если использовать плитку в качестве фасада дверцы, как на фото ниже. Также конструкцию можно покрасить или обклеить её влагостойкими обоями.

Действительно ли нужно скрывать трубы

Как правило, большинство квартирных туалетов имеют открытые водопроводные коммуникации. Закрывать их или нет – решать только владельцу жилья. Однако закрытые трубы дают несколько положительных моментов:

• эстетика;
• удобство;
• функциональность.

Бытует мнение, что маскировать трубы следует только после замены старых металлических на современные пластиковые. И действительно, в этом есть свои плюсы, ведь новые трубы обеспечивают безопасность, удобство и практичность. Если в ближайшее время трубы менять не предполагается, то они так и будут портить интерьер туалета.

Следует выбирать такие способы и варианты маскировки труб, которые позволят в будущем без каких-либо проблем провести ремонт либо замену.

Короб для маскировки труб

Этот метод пользуется популярностью. На выбор влияет низкая стоимость расходного материала и простой способ установки.

Короб изготавливается из гипсокартона. Он очень легкий и его возможно выкрасить в любой цвет. К тому же, если возникнет необходимость, то его легко открыть и провести ремонт труб.

Для создания короба требуются следующие материалы: Сетка. Желательно, выбирать самоклеящую; Гипсокартон нужного размера; Шпатлевка для устранения ям и неровностей; Металлические профили разного размера.

Короб изготавливают из любого металла. Но гипсокартон считается самым дешевым и легким в работе. Маскирующие коробы делают из: Пластмасс; Фанера; ДСП.

Обзор материалов

Каркас для короба из гипсокартона

Ванная комната — это помещение, в котором постоянно наблюдается повышенная влажность воздуха. Значит, и гипсокартон для создания короба следует подбирать влагостойкий. Как правило, он доступен в продаже в формате листов зеленого цвета.Сам по себе гипсокартон имеет немало плюсов как надежный и экологически безопасный отделочный материал:

• легко режется;
• формирует эстетически привлекательную и прочную поверхность;
• позволяет создать надежную и безопасную фальш-стену или перегородку;
• хорошо сочетается со штукатуркой или керамической плиткой.

Что понадобится?

• профили;
• влагостойкий гипсокартон;
• силиконовый герметик;
• шурупы;
• дюбели;
• нож;
• перфоратор.

В чем секрет успешного монтажа маскировочного короба из гипсокартона в ванной? Четкое следование подробной схеме-монтажу, представленной ниже, поможет вам быстро и качественно спрятать трубы в ванной, не монтируя их в стену:

1. заранее продумайте, как будет выглядеть короб, сделайте наброски на бумаге, придайте вашим записям вид четкой и хорошо продуманной схемы;
2. выполните необходимые замеры, чтобы узнать, какое количество материала вам потребуется;
3. производятся расчеты, определяющие необходимое количество материалов;
4. в местах соприкосновения труб со стеной при помощи перфоратора и дюбелей с шурупами закрепите направляющие профили — так вы установите границы каркаса вашей будущей конструкции;
5. закрепите такие же профили на полу и потолке — для безупречной фиксации верхней и нижней части короба;
6. установите угловой наружный профиль и закрепите его ребрами жесткости для устойчивости, их можно сделать из тех же направляющих профилей, соединив угловой профиль полученными фрагментами с тем, что закреплен на стене;
7. обшейте каркас гипсокартоном, вырезая необходимые фрагменты ножом и вставляя между профилями;
8. после обшивки обработайте все стыки герметиком;
9. остается лишь выполнить финишную отделку поверхности короба — покрасить, оштукатурить, обложить керамической плиткой.

Если у вас стены в ванной покрыты облицовочной плиткой, то можно выполнить отделку короба в таком же ключе. Так полученная конструкция будет органично смотреться в интерьере ванной и не будет отнимать визуально много пространства.Кстати, гипсокартонные листы в ванной можно успешно заменить пластиковыми панелями. Правда, в пользу первых говорит прочность материала. Пластик при всех его плюсах все же куда более хрупкий материал.

последовательное выполнение всех пунктов монтажа приведет вас к хорошему результату

.Для лучшей наглядности — несколько видео от профессионалов.

И небольшая подборка фото с коробами из гипсокартона в ванной.

(с маркировкой ГКЛВ). Чаще всего такие листы имеют зеленый цвет, но некоторые производители выпускают его и других цветов.

1. Гипсокартонные листы, нарезанные по размеру, крепятся к каркасу саморезами с шагом 30 см. Чтобы они не мешали при дальнейшей наклейке плитки, их утапливают в гипсокартон на пару миллиметров.

Гипсокартон к профилю крепится с помощью шурупов-саморезов

Совет. Чтобы вовремя обнаружить протечку, не следует монтировать короб впритык к полу. Следует отступить от него хотя бы несколько миллиметров. Оставить следует и небольшое расстояние вверху короба для удаления конденсата, скапливаемого на трубах.

2. Дверца для смотрового люка изготавливается следующим образом. Вначале ее по периметру крепится рама из алюминиевых профилей или деревянных брусков. Каркас дверцы также делается из профилей и навешивается на раму с помощью небольших петель. Затем дверца обшивается гипсокартоном (в дальнейшем на нее можно будет наклеить плитку). Чтобы она не слишком бросалась в глаза, смотровой люк можно установить на боковой грани короба.

Готовый смотровой люк можно купить и в хозяйственном магазине

3. Если люком будут пользоваться нечасто, швы между стыками можно заделать шпаклевкой – так они будут менее заметны.

4. Зашить гипсокартоном можно и канализационный стояк. Для того, чтобы звук текущей воды не беспокоил жильцов, можно заполнить его звукоизоляционным материалом.

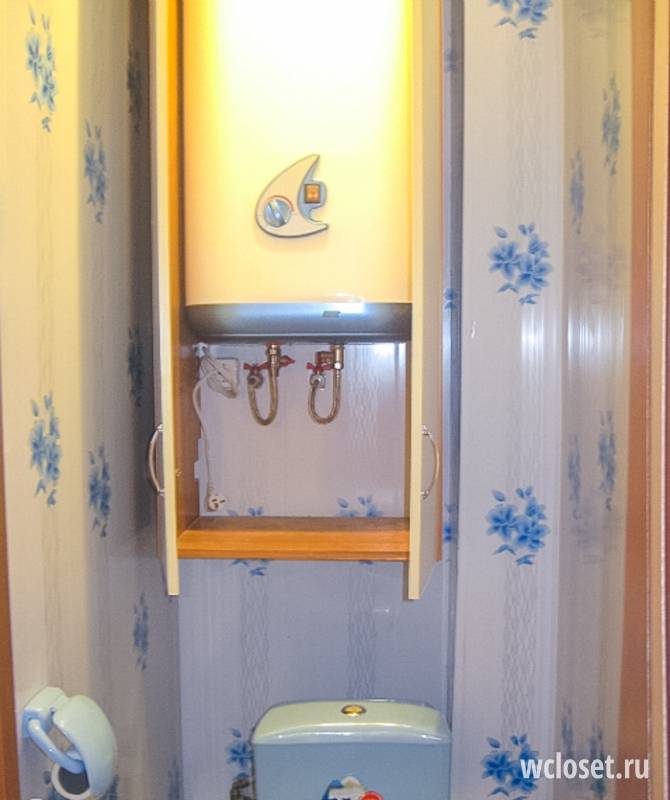

5. Короб, закрывающий канализационный стояк, можно оформить и в виде шкафчика с полочками. В таком случае в нем можно будет размещать запасы порошка, мыла и пр.

6. При монтаже короба под потолком внутри него можно установить светильники. Для этого в гипсокартоне заранее прорезаются отверстия для проводки.

Короб из гипсокарона в ванной комнате

Использование пластиковых панелей

Решая, чем закрыть канализационную трубу, рекомендуется рассмотреть пластиковые панели. Это удачный способ решения вопроса для неопытных людей. Преимущества пластиковых панелей:

• низкая цена. Для сборки потребуется всего 3-4 панели;
• широкий выбор расцветки, ширины, рисунка. Можно подобрать материал под готовую отделку;
• простота монтажа. Сборка пластиковых панелей выполняется быстро, и не требует никаких навыков. Все сопутствующие профили есть в продаже, можно оформить углы и примыкания к стенам;
• материал не создает нагрузки на несущие конструкции;
• нет реакции на воздействие влаги;
• резка и обработка панелей выполняются простыми инструментами и не составляет сложности.

Эти преимущества сделали материал наиболее популярным. Низкая цена и простота сборки позволяют часто менять обшивку, обновляя внешний вид туалета. Панели используют в разных случаях, от установки фартука на кухне, до обшивки стен. Пластик не боится никаких воздействий, кроме механических. Однако, при появлении вмятин, обшивку можно быстро и недорого заменить.

Монтаж рольставень

На направляющих шинах делают разметку. От каждого края шины отступают 10-15 см, на остальном отрезке метки распределяют равномерно, с шагом 45-50 см. Во внутренней стенке шины сверлят отверстия диаметром 11,8 мм, для крепления короба к проему. На краю передней отбортовки короба и его крышки сверлят совместные отверстия диаметром 4,2 мм, по два с каждой стороны. В дальнейшем они будут использоваться для фиксации крышки короба заклепками. Далее, различают и сверлят отверстие диаметром 8 мм в верхней отбортовке панели короба для крепления его в проеме.

Схема монтажа рольставень для сантехнического шкафа

Собирают каркас роллет (короб и направляющие) и устанавливают его в проеме строго по уровню. Железное полотно заводят над валом привода со стороны задней стенки короба в направляющие шины. На краю полотна закрепляют тяговые пружины и закрепляют их на вал. Фиксируют крышку короба. Закрывают отверстия заглушками. Проверяют работу системы.

Схема подключения канализации

Разводка канализации

Еще на этапе проектирования дома должна быть разработана система водоотведения, которая гармонично вписывалась бы в его структуру. Первоначально на схеме отмечается место расположения общего вертикального стояка. Обычно он располагается в ванной комнате или туалете. От его нижней части расходятся горизонтальные сливные трубы. Именно к этим трубам подключаются через сифоны все сантехнические приборы.

В ванной обычно имеются раковина, ванна и стиралка. В туалете подключаются унитаз и биде (если имеется). В кухне обычно одна мойка или совместно с посудомоечной машиной. Схема канализации в доме предусматривает наклон всех горизонтальных труб по направлению к стояку не менее 3 градусов для обеспечения самотека сливных вод.

Элементы канализационной системы

Монтаж внутренней канализации выполняется с использованием ключевых элементов, без которых обойтись невозможно.

К элементам домовой канализации относятся приборы сантехники, соединительные трубы, фитинги, разветвители, сифоны, элементы креплений трубопровода к стенам. Трубы сейчас используются преимущественно полипропиленовые или металлопластиковые. Стальные трубы уже вышли из обихода. Исключением являются медные трубы или изделия из нержавеющей стали. Однако стоимость их является весьма высокой. Соединительные элементы изготавливаются из того же материала.

Стояки сейчас также используются пластиковые. Однако если вы не меняете основной стояк, изготовленный из чугуна, то вам потребуются дополнительные резиновые переходники для соединения пластиковых труб и чугунного стояка. Стояк имеет стандартный размер 100 мм. В некоторых случаях, когда речь идет о многоэтажном доме выше пяти этажей, может использоваться стояк диаметром 150 мм.

Назначение стояка — компенсация гидроударов в системе и отсутствие посторонних запахов в доме. Если нет возможности выведения стояка вверх, за пределы дома, то на его выходе устанавливают вакуумный клапан, который решает те же самые задачи. Диаметры сливных горизонтальных труб обычно равны 50 мм.

Прокладка канализационных труб в доме

Подготовим все необходимое для монтажа канализационной системы.

Установленные канализационные трубы

Правила монтажа канализационных труб предусматривают использование для работы следующих инструментов:

• Ножницы для резки полипропиленовых труб.
• Перфоратор.
• Ножовка для резки металла.
• Уровень.

Вначале все элементы системы собираются воедино. То есть, производится их обрезка и примерка. Резать трубы лучше специальными ножницами, но можно применить и ножовку.

Монтаж канализационных труб в доме производят в нижней части стены, соблюдая необходимый уклон к стояку. После стыкования труб выполняют закрепление трубопровода на стенах при помощи перфоратора и специальных круглых защелок. Соединительные фитинги также имеют раструбы с уплотнителями, поэтому все соединения выполняются легко.

Вот таким способом, буквально за один день, можно полностью смонтировать канализационную систему в своем доме. Сейчас в продаже имеется все необходимое для этих целей.
