Ввод 3
Ниже показаны фото сборки и установки щитка на третьем вводе.
3 – процесс сборки.
Я решил использовать гибкий кабель ПВС 4х4, ибо намучился в первых предыдущих случаях с твёрдыми жилами. Но в этом случае надо обязательно использовать наконечники, т.к. под винтовые клеммы, которые применяются в Барьерах, многожилка не комильфо.
3 – Электрощит собран и установлен
В предыдущих двух версиях провода сверху вниз шли под ДИН-рейкой, что немного напрягает.
Поэтому тут я расширил сознание и расстояние между фазами, и в образовавшиеся зазоры проложил провода. Дело в том, что блок Барьер занимает на ДИН-рейке примерно 2,8 модуля, и щели по любому будут. Так почему бы их не использовать для удобного монтажа?
3 – Щиток с Барьерами установлен
3 – Общий вид
3 – Complete
УЗИП или реле напряжения
Устанавливать их начали все и везде. Грубо говоря оно защищает вас от того, чтобы в дом не пошло 380В вместо 220В. При этом не нужно думать, что повышенное напряжение попадает в проводку по причине недобросовестного электрика.
Вполне возможны природные явления, не зависящие от квалификации электромонтеров. Банально упало дерево и оборвало нулевой провод.
Также не забывайте, что любая ВЛ устаревает. И даже то, что к вашему дому подвели новую линию СИПом, а в доме у вас смонтировано все по правилам, не дает гарантии что все хорошо на самой питающей трансформаторной подстанции – КТП.
Там также может окислиться ноль на шинке или отгореть контакт на шпильке трансформатора. Никто от этого не застрахован.

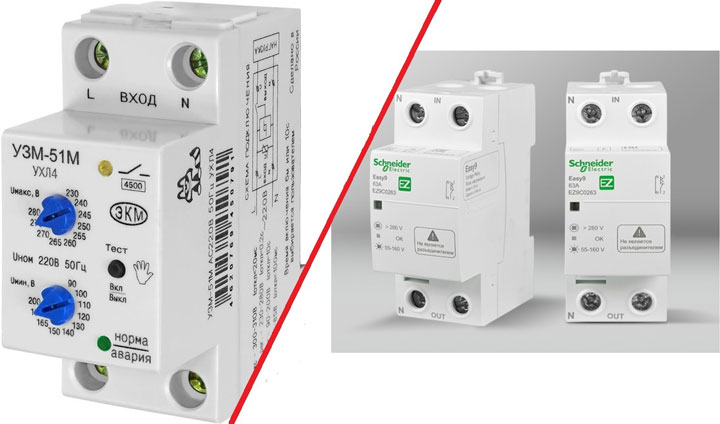

Именно поэтому все новые электрощитки уже не собираются без УЗМ или РН различных модификаций.
Что же касается устройств для защиты от импульсных перенапряжений, или сокращенно УЗИП, то у большинства здесь появляются сомнения в необходимости их приобретения. А действительно ли они так нужны, и можно ли обойтись без них?
Подобные устройства появились достаточно давно, но до сих пор массово их устанавливать никто не спешит. Мало кто из рядовых потребителей понимает зачем они вообще нужны.
Первый вопрос, который у них возникает: ”Я же поставил реле напряжения от скачков, зачем мне еще какой-то УЗИП?”
Запомните, что УЗИП в первую очередь защищает от импульсов вызванных грозой. Здесь речь идет не о банальном повышении напряжения до 380В, а о мгновенном импульсе в несколько киловольт!
Никакое реле напряжения от этого не спасет, а скорее всего сгорит вместе со всем другим оборудованием. В то же самое время и УЗИП не защищает от малых перепадов в десятки вольт и даже в сотню.
Например устройства для монтажа в домашних щитках, собранные на варисторах, могут сработать только при достижении переменки до значений свыше 430 вольт.
Поэтому оба устройства РН и УЗИП дополняют друг друга.
Статья понравилась?Добавьте её в свою соц.сеть и дайте оценку!
98 комментариевна “Реле напряжения. Как и когда подключать?”
Интересное название “Реле напруги”, звучит как сленговое))).
Спасибо за статью. Поучительно.
Это по-украински “напруга”, по-русски – напряжение
Да, раньше “напруга” была для меня как “общага”. Украинцы молодцы, пишут на своём, а не на иностранном. Хотя инструкция на русском.
Да ладно, а минусы кто какие знает у этих девайсов?
Спасибо за инструкцию.
Луче поставить стабилизатор напряжения http://intervolt.com.ua/chpto-9-kvt/volter-snpto-9u и напряжение будет в пределах нормы
Чем же ваш стабилизатор лучше? А если будет 380, он стабилизирует?
Если будет 380 В то уйдет в защиту. А до 325 В продержится без проблем.
Сергей, ты прав. Я об этом в статье упомянул. Можно сказать, что стабилизатор напряжения – продвинутый вариант реле напряжения, предохраняет потребителей от всяких проблем.
Назначение реле напряжения – как подушка безопасности в автомобиле. Лучше, чтобы было, но никогда не сработало)
В ФРГ надо заказывать реле такого типа. А в СНГ это все поделки братьев по разуму (китайцев).
Здравствуйте, Александр! Стал замечать, что в последнее время часто приходится менять лампочки (накаливания и энергосберегающие) как в квартире, так и на площадке. Обратился к другу и он замерил напряжение в розетке. Оно оказалось 247…249В. Т.е. на 13% выше номинального. Соответственно, кроме прямых затрат на приобретение лампочек возрастает и непроизводительное энергопотребление и затраты на его оплату. Обратился в упр. компанию, но 2 недели все остается по-прежнему, а лампочки продолжают перегорать. Лампочки еще пол беды – ведь в квартире много дорогостоящей электроники. Подскажите, пожалуйста, как быть. Прочитал несколько статей на сайте и понял, что Вы очень грамотный специалист и можете простым языком доходчиво объяснить сложные вещи.
Спасибо, Евгений, постараюсь объяснить, как решить эту проблему. Действительно, допустимое отклонение напряжения в быту – не более 5%, т.е. 11 Вольт, или 209…231Вольт. Корень проблемы – в неправильном распределении нагрузки по фазам, и лучший способ – устранить перекос фаз, проверив потребление по фазам и переподключить потребителей так, чтобы токи по фазам были примерно одинаковы. У Вас такое большое напряжение, как раз из-за перекоса фаз, о котором говорится в статье. То есть, у соседей по площадке, которые сидят на другой фазе, напряжение пониженное – на те же примерно 13%. И есть ещё одна фаза, где скорее всего напряжение укладывается в нормуэ Можно обратиться в энергосбытовую компанию, а можно решить проблему самостоятельно. Я вижу два пути решения. 1. Поставить стабилизатор напряжения . Его нужно подключить сразу после счетчика. На площадке его поставить проблематично, а если ставить в квартире – защитные автоматы подключать после стабилизатора. Что тоже проблематично, так как автоматов обычно 2-3, и стоят они в щитке на площадке. Чек на стабилизатор лучше сохранить, предъявив его при случае представителям энергоснабжающей организации, может ещё и денег по суду получится с них взять) 2. В Щит на площадке приходит 3 фазы, нужно померять напряжение на всех, и перейти на другую фазу, где напряжение в норме. Это должен делать опытный электрик, и желательно при этом обесточивать подъезд. Останется посочувствовать тем квартирам, которые останутся на повышенной фазе – у них после вашего переключения напряжение станет ещё выше. Напишите, как решили проблему!
{SOURCE}
Ситуация, не требующая установки РН
Если дома в сети постоянно наблюдается плохое напряжение, выраженное частыми скачками или несоответствием допустимых параметров, реле здесь не поможет. Для выравнивания напряжения потребуется поставить стабилизатор. Только он доведет напряжение в квартире до нормы.
Давайте рассмотрим пример работы бытовой техники. Чтобы холодильник или стиральная машина работали, им требуется стабильные 220В. Если в квартире сеть выдает, например, 190 вольт, эти электроприборы тоже будут работать. Но возникает вопрос, насколько долго это может продлиться. Пониженное напряжение уменьшит срок службы электроприборов и уже через год или два им потребуется ремонт.
Установка в такой ситуации прибора контроля не даст положительных результатов. Реле будет часто срабатывать или просто отключит надолго подачу электроэнергии до восстановления требуемых норм.
Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции
Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя
Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
Систем кондиционирования;
Холодильного оборудования;
В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Причины перекоса фаз в трехфазной сети
Как уже упоминалось выше, данное состояние электросети чаще всего вызвано неравномерным подключением нагрузки на фазы и обрывом нуля. Чаще всего это проявляется в сетях до 1, кВ, что связано с особенностями распределения электроэнергии, между однофазными электроприемниками.
Обмотки трехфазных силовых трансформаторов подключаются «звездой». Из места соединения обмоток отводится четвертый провод, называемый нулевым или нейтралью. Если происходит обрыв нулевого провода, то в сети возникает несимметрия напряжений, причем перекос напрямую будет зависеть от текущей нагрузки. Пример такой ситуации приведен ниже. В данном случае RН это сопротивления нагрузок, одинаковые по значению.
Перекос фаз, вызванный обрывом нейтрали
В данном примере напряжение на нагрузке, подключенной к фазе А, превысит норму и будет стремиться к линейному, а на фазе С упадет ниже допустимого предела. К подобной ситуации может привести перекос нагрузки, выше установленной нормы. В таком случае напряжение на недогруженных фазах повысится, а на перегруженных упадет.
К перекосу напряжений также приводит работа сети в неполнофазном режиме, когда происходит замыкание фазного провода на землю. В аварийных ситуациях допускается эксплуатация сети в таком режиме, чтобы обеспечить электроснабжение потребителям.
Исходя из вышесказанного, можно констатировать три основные причины перекоса фаз:
- Неравномерная нагрузка на линии трехфазной сети.
- При обрыве нейтрали.
- При КЗ одного из фазных проводов на землю.
Твердотельные реле по типу переключения

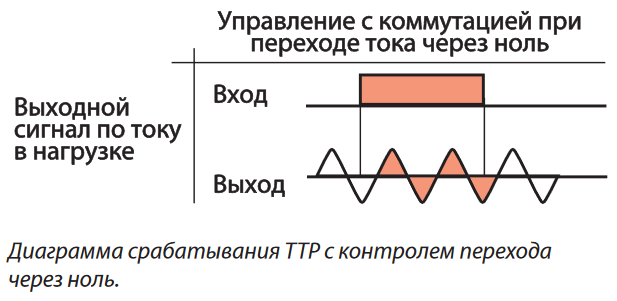

С коммутацией перехода через ноль
Посмотрите внимательно на диаграмму
Такие ТТР на выходе коммутируют переменный ток. Как вы здесь можете заметить, когда мы подаем на вход такого реле постоянное напряжение, у нас коммутация на выходе происходит не сразу, а только тогда, когда переменный ток достигнет нуля. Выключение происходит подобным образом.
Для чего это делается? Для того, чтобы уменьшить влияние помех на нагрузках и уменьшить импульсный бросок тока, который может привести к выходу нагрузки из строя, если тем более нагрузкой будет являться схема на полупроводниковых радиоэлементах.
Схема подключения и внутреннее строение такого ТТР выглядит примерно вот так:
управление постоянным током
управление переменным током

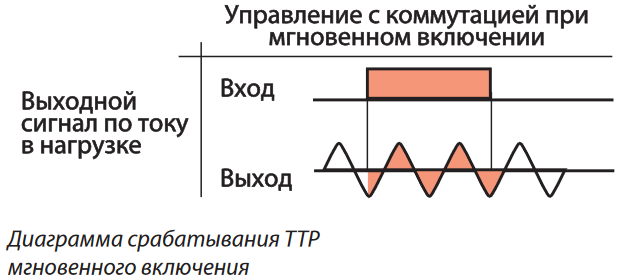

Мгновенного включения
Здесь все намного проще. Такое реле сразу начинает коммутировать нагрузку при появлении на нем управляющего напряжения. На диаграмме видно, что выходное напряжение появилось сразу, как только мы подали управляющее напряжение на вход. Когда мы уже снимаем управляющее напряжение, реле выключается также, как и ТТР с контролем перехода через ноль.
В чем минус данного ТТР? При подаче на вход управляющего напряжения, у нас на выходе могут возникнуть броски тока, а в следствии и электромагнитные помехи. Поэтому, данный тип реле не рекомендуется использовать в радиоэлектронных устройствах, где есть шины передачи данных, так как в этом случае помехи могут существенно помешать передаче информационных сигналов.
Внутреннее строение ТТР и схема подключения нагрузки выглядят примерно вот так:
С фазовым управлением
Здесь все намного проще. Меняя значение сопротивления, мы тем самым меняем мощность на нагрузке.
Примерная схема подключения выглядит вот так:
Схема АВР с применением реле контроля фаз ЕЛ-11Е.
Подключение реле серии ЕЛ очень простое и не представляет особых затруднений: к клеммам L1, L2, L3 подключаются фазы А, В, С соответственно, а через контакты 15-16 и 25-28 напряжение подается в цепь управления катушек контакторов, где в зависимости от состояния электрической сети реле управляет работой контакторов замыканием или размыканием этих контактов.
На рисунке ниже изображена схема АВР, обеспечивающая бесперебойное снабжение трехфазным питающим напряжением потребителей. Схема собрана на двух контакторах КМ1 и КМ2, реле контроля фаз KV1, трехполюсных автоматических выключателей QF1, QF2 и SF1, однополюсного автоматического выключателя SF2 и двух ламп накаливания HL1 и HL2, обеспечивающих индикацию работы АВР.
Рассмотрим работу схемы.
Первым в работу запускаем основной ввод включением автоматических выключателей QF1 и SF1, после чего трехфазное напряжение основного ввода подается на входные клеммы реле L1, L2, L3. Если напряжение основного ввода в норме, то контакт реле KV1.1 замыкается и через него фаза А поступает на левый по схеме вывод катушки контактора КМ1, контактор срабатывает, его силовые контакты КМ1 замыкаются и через них трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.
Одновременно с этим нормально-замкнутые контакты реле KV1.2 и контактора КМ1.1 размыкаются и разрывают цепь питания катушки КМ2, а нормально-разомкнутый контакт КМ1.2 замыкается и включает лампу HL1, сигнализирующую о работе основного ввода.
Теперь включаем автоматы QF2 и SF2 и запускаем резервный ввод.
Напряжение резервного ввода А2, В2, С2 поступает на верхние клеммы силовых контактов контактора КМ2 и остается там дежурить. Фаза А2 через автомат SF2 поступает на левые по схеме клеммы контактов КМ1.1 и КМ2.2 и также остается на них дежурить. При этом никаких изменений в работе АВР не происходит, так как в данный момент работает основной ввод.
При возникновении аварийной ситуации на основном вводе реле KV1 переключает потребителя на резервный ввод: контакт реле KV1.1 (25-28) размыкается и прекращает подачу питания на катушку контактора КМ1, отчего контактор обесточивается, его силовые контакты КМ1 размыкаются и напряжение основного ввода перестает поступать к потребителю. Об этом также сигнализирует лампа HL1, которая гаснет при размыкании контакта КМ1.2.
Одновременно с этим нормально-замкнутые контакты реле KV1.2 (15-16) и контактора КМ1.1 становятся замкнутыми и через них фаза А2 поступает на катушку контактора КМ2, контактор срабатывает и теперь через его силовые контакты КМ2 трехфазное сетевое напряжение А3, В3, С3 поступает к потребителю.
Также нормально-замкнутый контакт КМ2.1 размыкается и разрывает цепь питания катушки контактора КМ1, а контакт КМ2.2 замыкается и включает лампу HL2, которая сигнализирует о работе резервного ввода.
При восстановлении параметров сетевого напряжения на основном вводе реле контроля фаз автоматически переключит потребителя с резервного ввода на основной.
В рамках этой части статьи мы рассмотрели стандартную схему АВР, реализованную на реле серии ЕЛ. Как уже было сказано выше, отечественной промышленностью выпускается достаточное количество различных типов реле контроля фаз, но принцип построения схем и работа автоматического ввода резерва с использованием подобных реле остается неизменным – будь то трех или четырехпроводная электрическая сеть. Главное надо понимать, что для каждого конкретного случая выбирается конкретный тип реле контроля фаз.
На этом хочу закончить статью о простых системах АВР, выполненных с применением контакторов и реле контроля фаз.
Удачи!
Литература:
Паспорт: реле контроля трехфазного напряжения ЕЛ-11Е, ЕЛ-12Е, ЕЛ-13Е. ТУ 3425-007-49874443-07.
Трехфазное твердотельное реле
Особенности реле
- Длительный срок службы
- Управление с коммутацией при переходе тока через ноль
- Управляющее напряжение 3 — 32 V DC, 70 — 280 V AC
- Коммутация по 3-м фазам
- Отсутствие дребезга контактов и искрения при переключениях
- Низкий уровень электромагнитных помех
- Высокое сопротивление изоляции между коммутируемой и управляющей цепью
- Отсутствие акустического шума
- Высокое быстродействие
Твердотельные реле с коммутацией при переходе через ноль пропускают 0 или 100% мощности. При работе термоконтроллера с такими твердотельными реле поддержание установленной температуры возможно при двухпозиционном регулировании путем изменения соотношения времени вкл/выкл нагрузки. Для плавной регулировки мощности применяются 3-фазные твердотельные реле с фазовым управлением.
Расшифровка номенклатуры
- GDH — Вид твердотельного реле
- GDH— однофазное твердотельное реле (10 — 120 А)
- GDM — однофазные твердотельные реле в корпусе промышленного исполнения (100 — 500 А)
- GTH — трехфазные твердотельные реле (10 — 120 А)
- GTR — трехфазные реверсивные твердотельные реле (10 — 40 А)
- 40 — рабочий ток 40 А (от 10 до 500 А)
- 48 — рабочее напряжение 24 — 480 V AC, 38 — 24 — 380 V AC, 23 — 5 — 220 V DC
- ZD3 — тип управляющего сигнала (способ коммутации )
- VA— переменный резистор 470 — 560 кОм / 2 Вт (
фазовое управление )
- LA — аналоговый сигнал 4 — 20 мА (фазовое управление )
- VD — аналоговый сигнал 0 — 10 V DC (фазовое управление )
- ZD — управление 10 — 30 V DC (коммутация при переходе через ноль )
- ZD3 — управление 3 — 32 V DC (коммутация при переходе через ноль )
- ZA2 — управление 70 — 280 V AC (коммутация при переходе через ноль )
- DD3 — управление 3 — 32 V DC (коммутация напряжения постоянного тока )
Варианты исполнений
| Выходное напряжение | Управляющее напряжение | Номинальный коммутируемый ток | ||
| 10 A | 25 A | 40 A | ||
| 480 V AC «перекл. в 0» | 3 — 32 V DC | GTH1048ZD3 | GTH2548ZD3 | GTH4048ZD3 |
| 70 — 280 V AC | GTH1048ZA2 | GTH2548ZA2 | GTH4048ZA2 |
| Выходное напряжение | Управляющее напряжение | Номинальный коммутируемый ток | |||
| 60 A | 80 A | 100 A | 120 A | ||
| 480 V AC «перекл. в 0» | 3 — 32 V DC | GTH6048ZD3 | GTH8048ZD3 | GTH10048ZD3 | GTH12048ZD3 |
| 70 — 280 V AC | GTH6048ZA2 | GTH8048ZA2 | GTH10048ZA2 | GTH12048ZA2 |
Технические характеристики и условия эксплуатации
| Модификация твердотельного реле | GTHxxxxxZD3 | GTHxxxxxZA2 |
| Коммутируемое напряжение | 24 — 480 V AC | |
| Управляющее напряжение | 3 — 32 V DC | 70 — 280 V AC |
| Потребляемый ток в цепи управления | 10 — 68 mA | ≤12 mA |
| Напряжение вкл./выкл. | 3 V DC / 1,5 V DC | 70 V AC / 10 V AC |
| Максимальное пиковое напряжение | 1000 V AC | |
| Падение напряжения в цепи нагрузки | ≤1,6 V AC | |
| Ток утечки (выключенное состояние) | ≤10 mА | |
| Время переключения | ≤10 мс | |
| Индикация включения | есть | |
| Напряжение пробоя | 2500 V AC в теч. 1 минуты | |
| Сопротивление изоляции | 500 МОм при 500 V DC | |
| Температура окружающей среды | — 30…+ 75°C | |
| Относительная влажность | ≤95% (без образования конденсата) | |
| Габаритные размеры | 105х74х33мм | |
| Способ монтажа | Винтами на монтажную поверхность | |
| Масса | ≤450 г |
GTHxxxxxZD3
GTHxxxxxZA2
Внешний вид и габаритные размеры
| Название | Цена | Заказать |
| GTH1048ZD3 10A, управление 3…32V DC, 480V AC | 34$ | |
| GTH2548ZD3 25A, управление 3…32V DC, 480V AC | 44$ | |
| GTH4048ZD3 40A, управление 3…32V DC, 480V AC | 53$ | |
| GTH6048ZD3 60A, управление 3…32V DC, 480V AC | 62$ | |
| GTH8048ZD3 80A, управление 3…32V DC, 480V AC | 75$ | |
| GTH10048ZD3 100A, управление 3…32V DC, 480V AC | 93$ | |
| GTH12048ZD3 120A, управление 3…32V DC, 480V AC | 107$ | |
| GTH1048ZA2 10A, управление 90…250V AC, 480V AC | 37$ | |
| GTH2548ZA2 25A, управление 90…250V AC, 480V AC | 46$ | |
| GTH4048ZA2 40A, управление 90…250V AC, 480V AC | 55$ | |
| GTH6048ZA2 60A, управление 90…250V AC, 480V AC | 64$ | |
| GTH8048ZA2 80A, управление 90…250V AC, 480V AC | 76$ | |
| GTH10048ZA2 100A, управление 90…250V AC, 480V AC | 94$ | |
| GTH12048ZA2 120A, управление 90…250V AC, 480V AC | 117$ |
9 схем правильного подключения реле напряжения
24.03.2015 3 комментария 33 850 просмотров
Реле контроля напряжения на фазах позволяет мгновенно отключить электроэнергию после счетчика при возникновении аварийной ситуации – скачке напряжения в сети. Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Далее мы рассмотрим типовые схемы подключения реле напряжения в квартирном щитке.
Итак, простейшая схема разводки провода от вводного автоматического выключателя в квартире к реле контроля напряжения выглядит следующим образом:
В данном случае сеть однофазная (220 Вольт) и нагрузка составляет не более 7 кВт, поэтому дополнительно не нужно подключать магнитный пускатель либо контактор на дин рейку. Если же нагрузка будет более 7 кВт, рекомендуется выполнить подключение через пускатель, как показано на второй схеме подсоединения реле РН-113:
Сразу же обращаем Ваше внимание на то, что помимо устройства защиты сети от перенапряжения в распределительном щитке должно присутствовать УЗО либо дифавтомат, чтобы защитить жителей дома от токов утечки, которые могут стать причиной поражения человека электрическим током. Принципиальная схема подключения реле напряжения и УЗО (либо дифавтомата) выглядит примерно так:. Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:

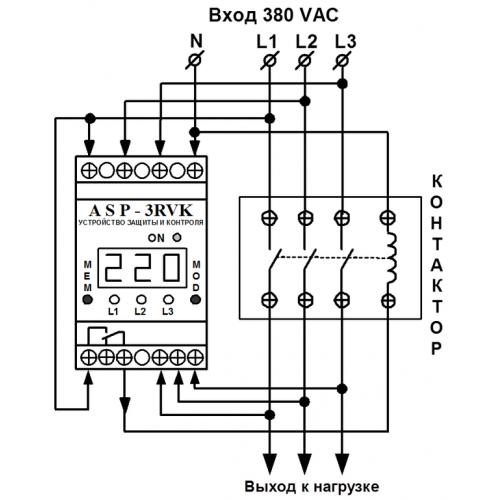

Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:
Если же у Вас в частном доме трехфазная сеть на 380 Вольт, подключение защитного устройства можно выполнить по одной из двух схем:
Первую рекомендуется использовать в том случае, если в доме нет трехфазных потребителей – мощной электроплиты либо котла на 380 В. Если же Вы используете 3-х фазные электродвигатели, необходимо защитить их соответствующим реле напряжения, к примеру, РНПП-311 либо РКН 3-14-08, схемы которых мы Вам предоставляем:
Помимо этого рекомендуем ознакомиться с видео уроками, на которых доходчиво разъяснен весь процесс монтажа:
Правильное подсоединение устройства к сети
Как Вы видите, в обеих вариантах дополнительно присутствует магнитный пускатель, который позволяет коммутировать высокие нагрузки (свыше 7 кВт). К тому же, пускатель позволяет дистанционно управлять защитой, что делает данную схему подключения реле напряжения очень удобной!
Правильное подсоединение устройства к сети
Схемы подключения
Существует два основных способа подключения РКН — прямое, когда рабочая нагрузка проходит через контракты РКН, а также косвенное — нагрузка коммутируется через контактор. Второй способ нужен при подключении нагрузки выше 7 кВт. Рекомендации для подключения:
- монтировать реле следует после прибора учета электроэнергии;
- установить перед РКН средство защиты (входной автомат);
- доступность прибора для обслуживания и визуального контроля работы.
Подключение однофазного РКН
Однофазные РКН подключаются к сети напрямую, а через их контакты проходит рабочий ток сети. Как правило, перед реле устанавливают УЗО или дифавтомат для защиты от утечек тока. Алгоритм подключения следующий:
- Нуль с вводного автомата подключают к нулевой шине, а затем к выводу N на реле.
- Фазный провод напрямую подключают к выводу L.
- Третий вывод РКН предназначен для подключения нагрузки, земля и нуль для которых берется с шин.
Подключение трехфазного РКН
Для прямого подключения трехфазного РКН необходимо:
- Подключить фазные провода трехполюсного входного автомата.
- Установить РКН, подключив фазы и нуль к соответствующим выводам.
- Присоединить фазы и нуль к выводам УЗО.
- Включить нагрузку, подключив землю и фазы, а также нуль с N-шины, установленной после УЗО.
Схема подключения РКН для мощных потребителей с контактором
Когда коммутируемые токи значительно больше максимально допустимого значения РКН, устройство используют в связке с магнитным пускателем (контактором)
При выборе устройств следует обращать внимание на быстродействие — чем меньше скорость срабатывания обоих приборов, тем лучше
Схема отличается от обычного подключения тем, что после защитного автомата устанавливают контактор, который коммутирует нагрузку. Реле подключается параллельно пускателю и лишь контролирует значение напряжений. При значительных отклонениях РКН срабатывает, обесточивая катушку контактора, что приводит к отключению нагрузки.
