Как собрать дымоход в бане: из сэндвич труб через крышу или из нержавеющей стали

Требования к такой трубе

Конструкция сэндвич трубы должна соответствовать следующим требованиям:

площадь сечения внутренней трубы должна соответствовать (или быть немного больше) сечения присоединительного патрубка печи;
готовая труба в сборе должна представлять собой вертикальную конструкцию (хотя допускается отклонение до 30°). При этом линейное смещение от вертикальной оси не должно превышать 1 м;

для горючей кровли (мягкая битумная или гонтовая кровля) необходимо использовать сетчатый дефлектор. Максимальная величина ячеек сетки — 5 мм;
участки прохода сэндвич трубы сквозь перекрытия должны быть обработаны антипиреновыми пропитками;
длина горизонтального участка трубы при сборке внешнего дымохода не должна превышать 1 м;
стыковочные и соединительные элементы трубы не должны находиться внутри перекрытия, так как это не позволит производить проверку или ремонт соединений;

строго запрещается установка дымохода вплотную к другим коммуникациям — электропроводке, газовым или вентиляционным трубам;
сэндвич трубу запрещено напрямую подключать к выходному патрубку печи — здесь нужен специальный переходной элемент.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Соответствие этим требованиям — вопрос безопасности и долговечности дымохода. Если есть сомнения в качестве изготовления данной сэндвич трубы, лучше поискать другую, подходящую модель.

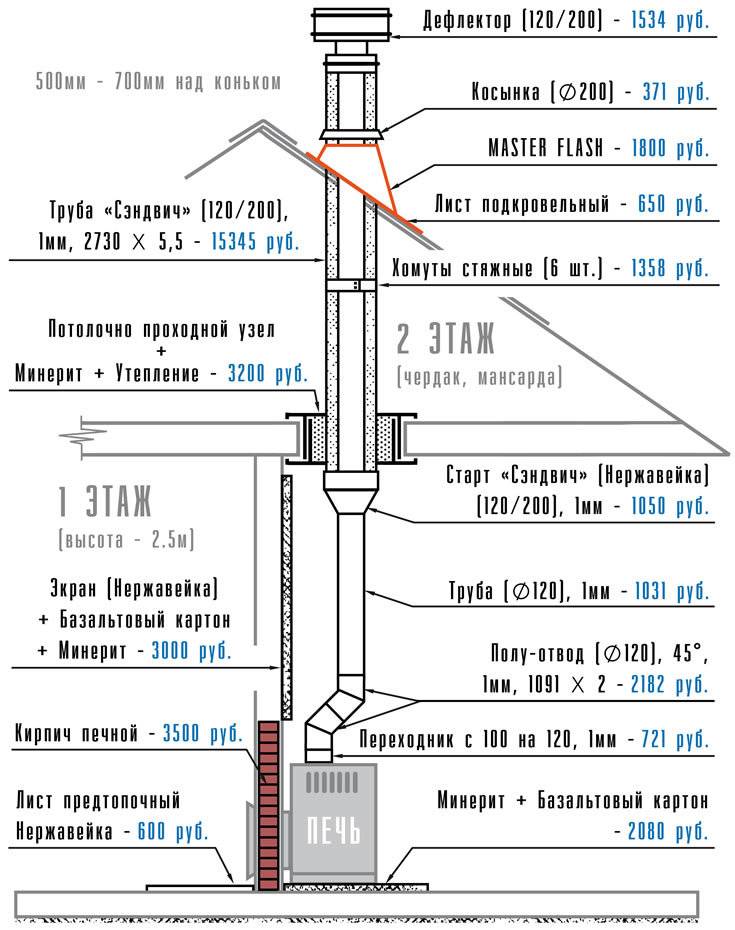

Базовые варианты монтажа сэндвич-канала для дыма

Выбор материала для дымохода в бане

Трубы для дымохода в баню можно использовать разные — в зависимости от этого определяют параметры и характеристики сооружения. К наиболее распространенным вариантам относятся:

Нержавеющая сталь. Этот материал представляет собой идеальный вариант для создания надежного и качественного дымохода. Он отличается высокой степенью стойкости к влиянию влаги. К тому же на внутренних поверхностях с трудом появляются разные налеты. К плюсам материала относят высокую стойкость к коррозии, небольшой вес, доступную цену. Также для нержавейки характерна высокая прочность, простота монтажа и минимальный вес.
Керамика. Это один из наиболее подходящих для бани дымоходов. Керамические покрытия считаются весьма прочными и долговечными. Они легко переносят температуру, которая превышает сгорание сажи, — до 600 градусов. Однако для таких материалов характерны и минусы. Они стоят довольно дорого и отличаются сложностью монтажа.
Бетон. Трубы из этого материала получаются довольно дешевыми, но отличаются длительным периодом эксплуатации. При необходимости проведения ремонтных работ этот процесс занимает минимум времени или усилий. При этом удается добиться полной герметизации всех составляющих конструкций. Сделать такой дымоход несложно, потому все работы можно провести самостоятельно. К тому же сооружение представляет собой монолитную конструкцию. Благодаря этому внутри не будет скапливаться сажа. Однако дымоход получается весьма тяжелым, что создает нагрузки на фундамент.
Кирпич. Дымоход из этого материала отличается шероховатыми стенками. Потому на них накапливается очень много сажи. Это влечет снижение тяги и увеличивает необходимость частого очищения поверхностей. К преимуществам этого варианта относят интересный внешний вид конструкции, ее устойчивость к возгоранию и длительный период эксплуатации.
Асбест. Этот материал считается наименее подходящим для удаления дыма. Вследствие доступной стоимости его часто применяют в качестве дымохода. Асбест обладает пожароопасными свойствами. Нередко трубы из него не выдерживают температурных колебаний и лопаются. Это может стать причиной пожара. К тому же асбест обладает канцерогенными свойствами.

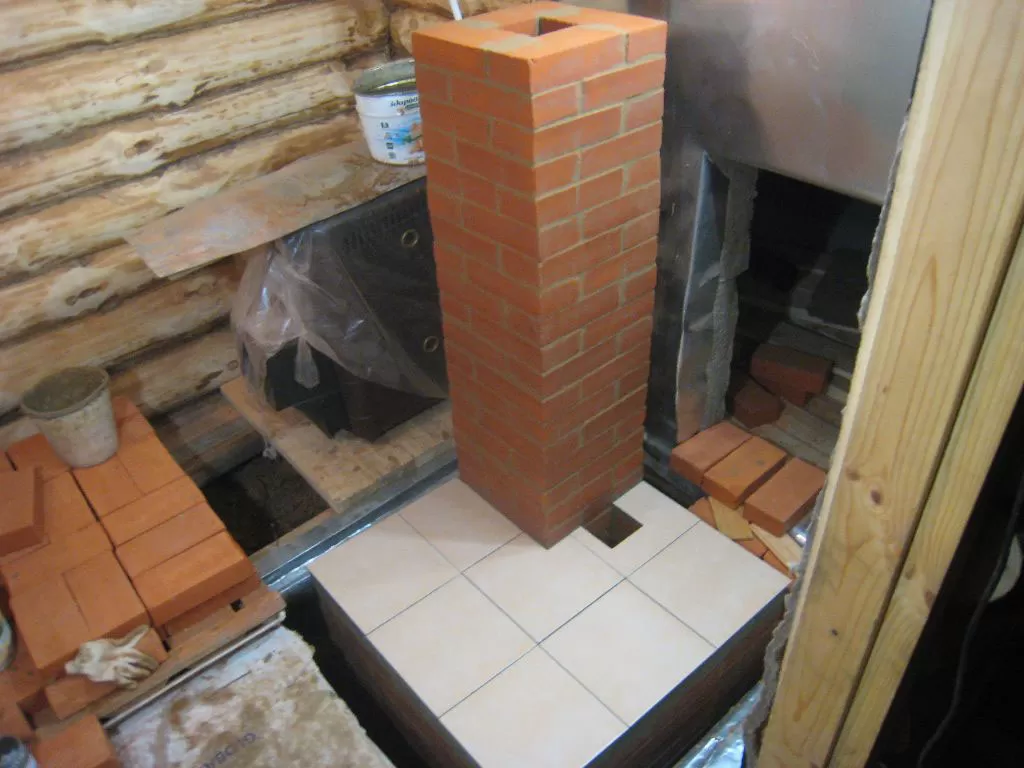

Дымоход можно сделать кирпичным.

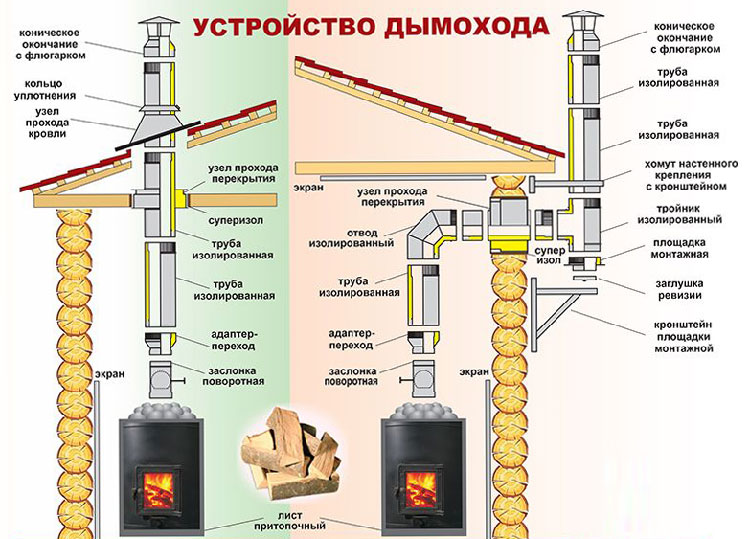

Вариации и конструкции дымоходов

Стоит рассмотреть устройство дымохода в бане для дровяной печи. Как правило, в такую конструкцию входит труба, фланцы и соединительные компоненты. Главное, чтобы готовый дымоход смог выдерживать большие температуры, не выделяя в этот момент вредных соединений.

Чтобы расположенный в стене бани дымоход удерживал как можно больше тепла, размещать его следует со сдвигом внутрь помещения – тогда тяга будет получаться максимально эффективной. Если же по каким-либо причинам достигнуть такой цели не получается, предусмотрите достаточно толстые стенки, ширина которых определяется, исходя из температур внешней среды.

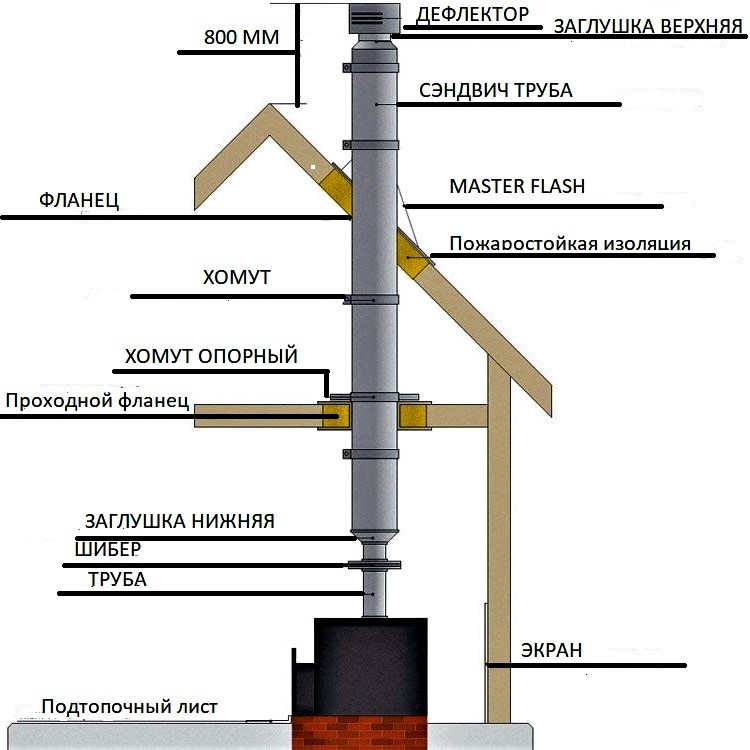

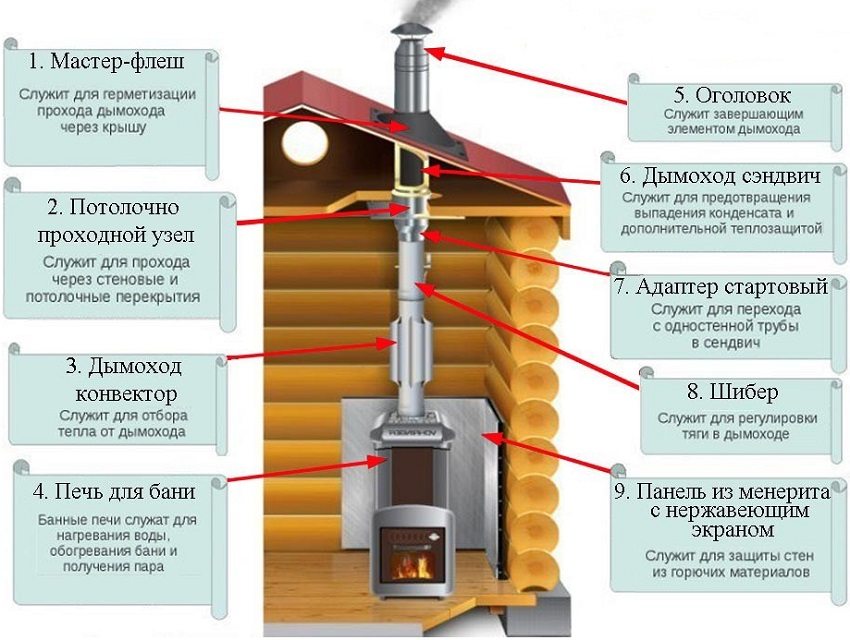

Устройство дымохода сэндвич

Этим изделиям неслучайно дали название модульных комплектов, ведь они состоят из отдельных готовых элементов – модулей, имеющих определенные размеры, чаще всего не превышающих в длину 1 м.

Если рассмотреть подробнее отдельный модуль, то в разрезе он будет представлять собой сэндвич трубу, образованную несколькими слоями:

Внутренний контур, через который выводятся продукты горения. Для его изготовления используется жаропрочная нержавеющая сталь.
Теплоизоляционный слой. Чаще всего его делают из базальтового волокна с показателем плотности до 200 кг/м3. В редких случаях вместо него используют пенополиуретан.
Наружный контур, который присутствует здесь для защиты теплоизоляционного слоя. Материалом, из которого выполняется этот контур, чаще всего выступает оцинкованная или нержавеющая сталь.

Дымоходы сэндвичи для бани имеют форму цилиндра, так как она обеспечивает наилучшие аэродинамические свойства. Для крепления слоев друг с другом используется особый клеящий состав. Теплоизоляционный слой может иметь различную толщину, при ее выборе учитывают условия эксплуатации. Крепление модулей осуществляется по схеме, используемой для канализационных труб. Поэтому один торец имеет форму раструба, а другой — сужение.

Также для крепления элементов дымохода типа сэндвич используют тройник для врезки в вертикальный участок, узел для отвода конденсата и крепежные детали. В некоторых случаях монтаж подобных дымоходов может быть выполнен с использованием таких же утепленных отводов под углом 90 или 45 градусов, позволяющих выполнить поворот канала. Еще они могут иметь готовые узлы прохода сквозь перекрытия и кровлю. Трехслойные системы очень популярны, что можно объяснить наличием у них следующих достоинств:

Быстрый и легкий монтаж. На установку любой другой трубы с утеплением потребуется больше времени;
Превосходные эксплуатационные характеристики и длительный срок службы;
Снаружи поверхность дымоходной трубы очень слабо накаляется, что делает ее пожаробезопасной;
Дополнительным преимуществом изделия является привлекательный внешний вид.

Крышная разделка дымохода

Если вам не подходит идея установки дымохода в бане через стену, то внимательно изучите виды крышных разделок. Эта процедура является неотъемлемой частью при монтаже дымохода из стальной трубы и прочих материалов, через крышу.

Разделка дымохода является обязательной процедурой. Она гарантирует безопасность, тепло и сухость в помещении, поэтому при монтаже нужно использовать любой метод разделки.

Чтобы выбрать вид разделки, следует определиться с рядом факторов, от которых он напрямую зависит. Заодно можно решить, как изолировать трубу в бане. Факторы, влияющие на разделку таковы:

материал, из которого изготовлен дымоход;
тип кровли;
вид крыши и т. д.

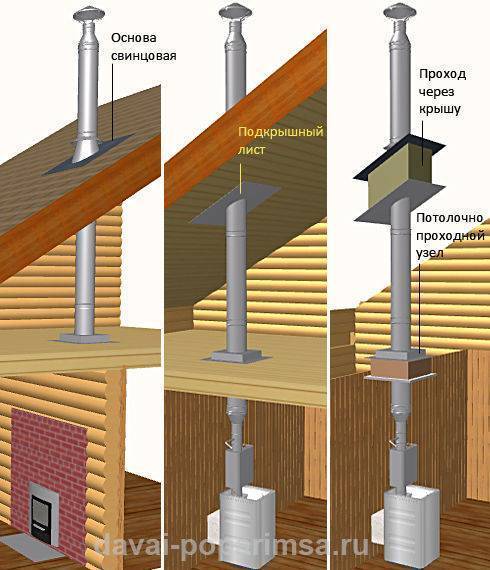

Сделав трубу в бане через крышу из сэндвич-панелей, нужно использовать для разделки металлический конус, закрепленный на фартуке под небольшим углом. Такой вид разделки подойдет для дымохода в бане для дровяной печи. В качестве топлива могут быть использованы и другие твердые материалы

Обустройство дымохода в бане через потолок и шиферную кровлю подразумевает использование свинцового фартука. Благодаря пластичности он легко приобретает нужную форму. Провести такие работы нужно сразу же после установки кровельного материала на свое место. Плюсы и минусы использования фартука из свинца таковы: надежность прилегания, простота монтажа, против низкой температуры плавления.

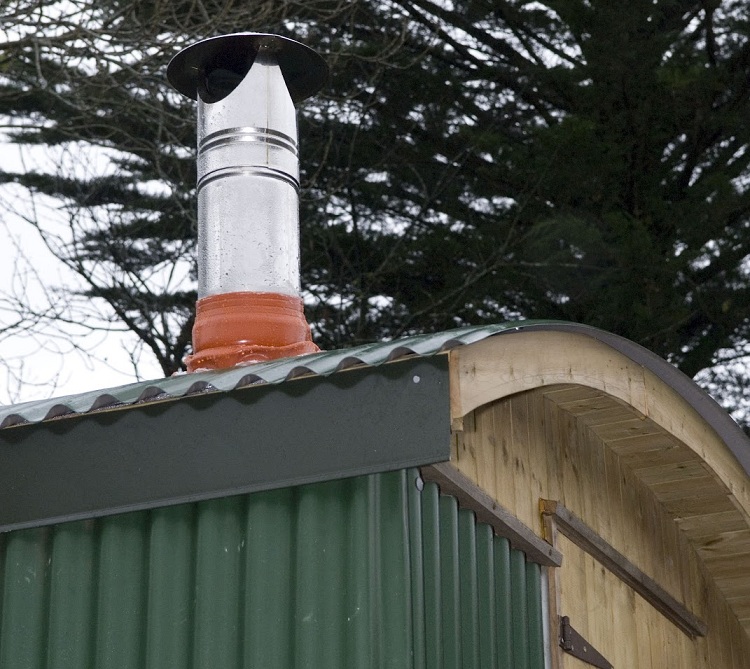

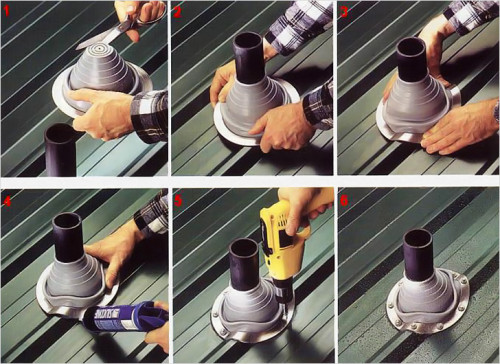

Круглые трубы и металлическая волнистая кровля являются предпосылками к использованию проходки на основе полимеров, имеющей каркас из металла. Инструкция по монтажу разделки довольно проста:

в колпаке, состоящем из полимеров, необходимо сделать прорезь по размерам, соответствующую внешнему диаметру трубы;
далее требуется надеть изделие на трубу;
лист основания легко выгибается по форме кровли.

Разделка подобного типа гарантирует полную герметичность проходки через крышу.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

Простая оперативная установка.
Сравнительно небольшая (если сравнивать с каменными дымоходами).
Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

Печь, камин 340 — 660 градусов.
Банная печь 420 — 720 градусов.
Газовый котел 125 — 210 градусов.
Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Выбираем место установки

Перед тем, как сделать дымоход в бане, следует определиться с его месторасположением. Здесь играет роль множество факторов, которые следует брать в учет еще на этапе проектирования конструкции. Разберем каждый из них более подробно.

Как установить дымоход в бане: о необходимости фундамента

Для установки дымохода лучше выбрать место, где имеется фундамент или возможность его обустройства.

Следует отметить тот факт, что, согласно общепринятым нормам, не допускается обустройство дымохода свыше 750 кг без фундамента.

Если же в вашем случае конструкция более легкая, то есть все основания для отказа от возведения фундамента.

Выбор дымохода по материалу изготовления

Определившись с основными критериями, можно сравнить показатели разных типов дымоходов и подобрать необходимую дымоотводящую конструкцию.

Керамический дымоход

Модульная конструкция, которая позволяет относительно быстро смонтировать дымоход, отличается долговечностью, безопасностью и простотой эксплуатации

Плюсы

Быстрота монтажа
Возможность замены отдельных элементов
Долгий срок службы (50 и более лет)
Не токсичен
Безопасность (устойчив к высоким температурам)
Хорошая тяга и герметичность швов, минимальное налипание сажи
Универсальность (может использоваться со всеми видами печей в не зависимости от типа топлива)
Хорошая теплоизоляция и теплоотдача

Минусы

Высокая стоимость
Необходим надежный фундамент
Вертикальный монтаж только через перекрытия и крышу
Подходит для бани большой по площади
Не подходит для самостоятельного монтажа

Есть ещё один вид дымохода, который часто относят к керамическим: из вулканической пемзы. На белорусском рынке они представлены маркой Schiedel Isokern. Этот вид конструкции подходит для любых агрегатов, работающих на твердом топливе, в том числе и банных печей.

Дымоходные системы из нержавеющей стали

Плюсы

Доступная цена
Быстрота установки (можно собрать самостоятельно)
Возможность замены отдельных элементов
Хорошая тяга за счет гладкой внутренней поверхности трубы
Высокая устойчивость к коррозии
Безопасность
Легкость материала позволяет установить дымоход прямо на банную печку
Дымоходы разной конфигурации и сложности

Минусы

Сравнительно не большой гарантийный срок: до 10-15 лет
Одностенные трубы монтируются только внутри помещения
Низкая теплоемкость одностенных конструкций (быстро остывает)
Не допускаются ошибки при сборке, которые могут нарушить герметичность соединения.
Перепады температур могут влиять на качество герметичности

Одностенные металлические конструкции требуют дополнительной изоляции. Многие спрашивают: «Чем обмотать металлическую трубу дымохода в бане?». Большинство для этих целей возводят кирпичный каркас системы дымоудаления или обматывают стальную трубу специальным теплоизолом.

Чтобы сократить расходы на необходимую теплоизоляцию, обратите внимание на сэндвич-дымоходы с качественным изоляционным слоем

Сэндвич-дымоходы

Плюсы

Возможность возведения системы дымоудаления разной конфигурации и сложности
Быстрота установки (можно собрать самостоятельно)
Возможность замены отдельных элементов
Хорошая тяга за счет гладкой внутренней поверхности трубы
Высокая устойчивость к коррозии и образованию конденсата
Хорошая теплоизоляция
Легкость материала не создает дополнительной нагрузки на конструкцию

Минусы

Цена выше, чем на обычный стальной
Максимальный срок службы: до 15-20 лет

Основные сведения и ключевые требования

Сендвич трубам присущи свои особенности. Для полноты информации далее приводится сравнение изделий из нержавеющей стали и из стали оцинкованной. Они пришли на смену широко использовавшемуся до недавних времён кирпичному дымоходу. Какой материал лучше? Большинство домашних мастеров отдают предпочтение сэндвич-трубе из нержавейки. И на то есть веские причины.

Высочайшая стойкость к коррозии. С этой точки зрения конкурентов у продукции данного вида просто нет.
Легко переносят воздействие высоких температур. Даже регулярный прогрев парилки до максимально возможной температуры на материале негативно не отразится.
Продолжительный срок службы. Это – следствие указанных выше качеств.
Привлекательный внешний вид. Такая характеристика для многих людей имеет первостепенное значение.

Если же говорить об оцинкованном покрытии, то похвастать такими свойствами оно не может. Однако стоят сэндвич-трубы из оцинковки значительно меньше. При выборе этот фактор нередко является решающим.

Планируя установку сэндвич-трубы в бане для отвода дыма, вы должны знать предъявляемые к ней требования. Коротко звучат они так:

площадь сечения должна превышать значение данного показателя отводящего патрубка, либо быть равной ему, но не меньше;
в готовой конструкции не должны присутствовать уступы, и располагать её необходимо вертикально. Допускается отклонение максимум на 30˚. Что же касается горизонтального смещения, то оно не должно превышать 1 метр;
если кровля изготовлена из горючих материалов (например, черепица из дерева или битум), на окончании дымовой трубы необходимо устанавливать оборудованный сеткой трубный дефлектор. Размер ячеек сетки – до 5×5 миллиметров;

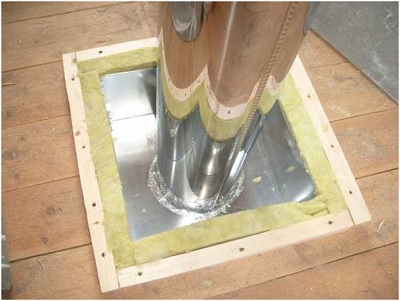

места прохода труб сэндвич для бани через перекрытия следует обработать термоизоляционными материалами;
когда предполагается создание горизонтальной шахты, её длина не должна превышать 1 метр;
стыковать элементы в плоскости перекрытий и кровли не допускается. Причина данного требования заключается в том, что иногда требуется проводить проверку этих мест. Поэтому необходимо обеспечить их визуальную доступность.
соприкосновение дымохода с другими коммуникациями (газопровод, электропроводка, вентиляция и т.д.) категорически запрещается;
также запрещено использование сэндвич трубы в роли первого элемента при организации подключения к патрубку.

Труба должна располагаться вертикально, только в этом случае будет обеспечена тяга

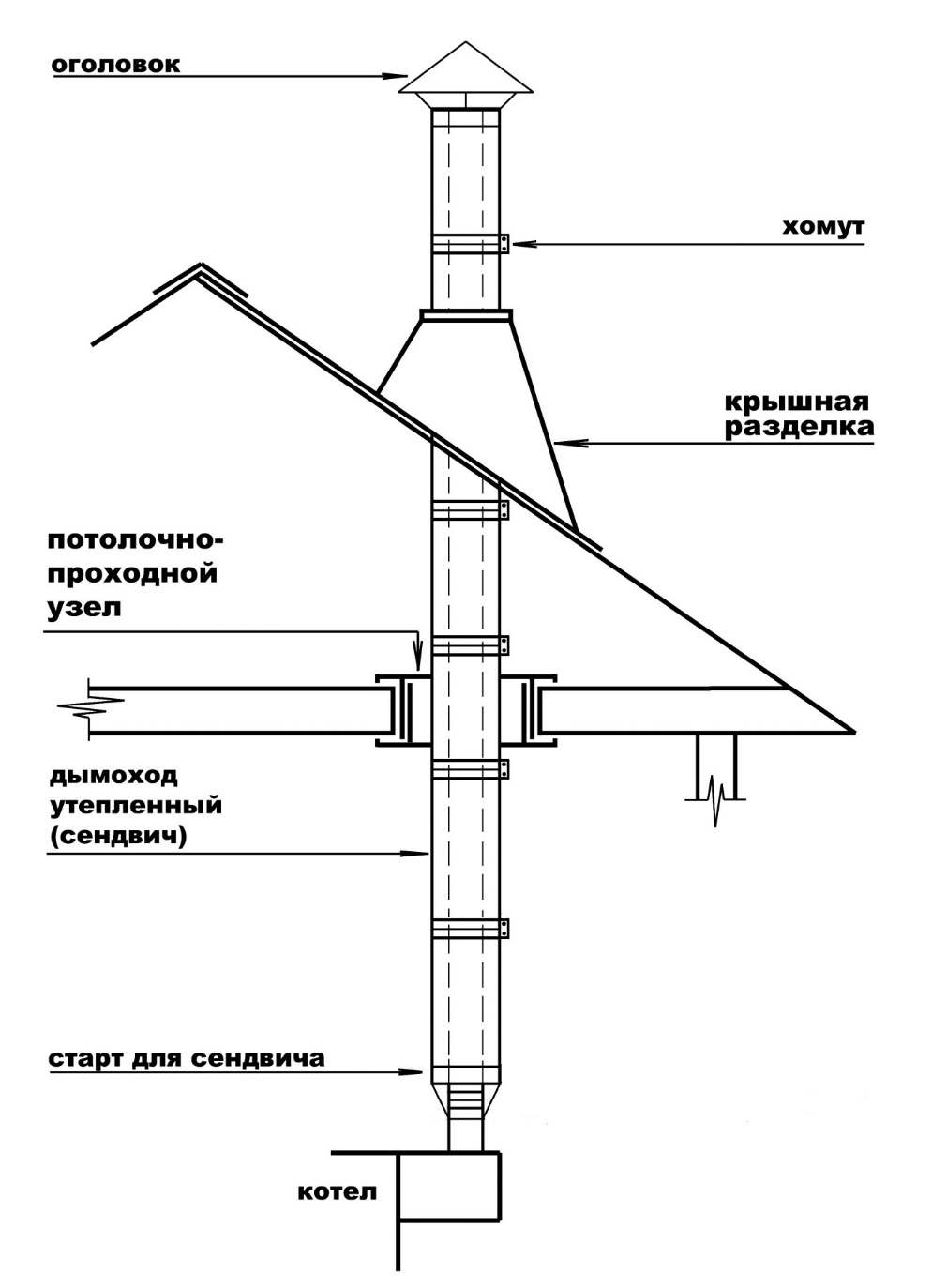

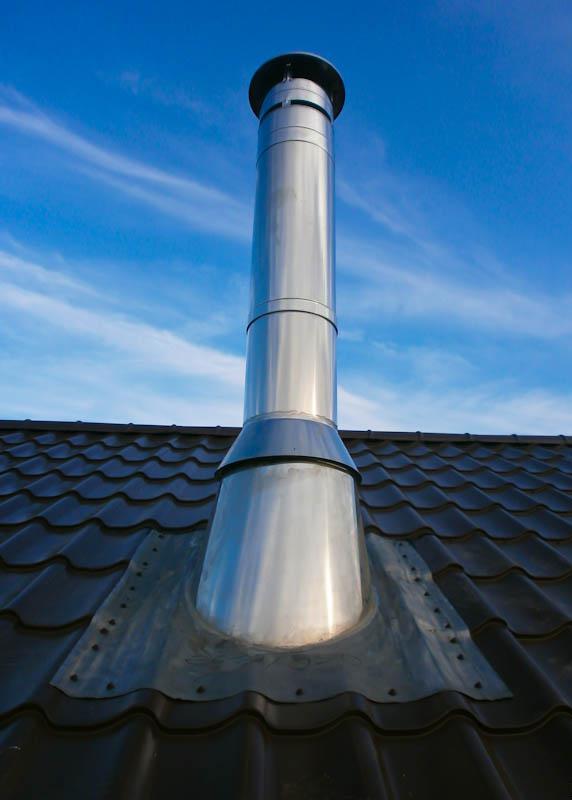

Как выполнить проход через кровлю

Как правило, кровля бани делается из легковоспламеняющихся материалов, поэтому важно обеспечить должный уровень пожарной безопасности в месте прохода печной трубы. Последовательность действий можно описать таким образом:

Поверхность кровли размечается и разделывается с таким расчетом, чтобы расстояние от внешнего слоя сэндвича до края проема составляло не менее 13-15 см.
На очередной сэндвич одевается подкрышная металлическая пластина соответствующего размера с отверстием овальной формы, после чего труба стыкуется с уже смонтированным дымоотводом. Лист крепится к внутренней поверхности кровли на саморезы соответствующей длины.
Сверху на трубу монтируется еще один элемент – угловая крышная разделка. Этот модуль, как правило, производится из мягкого свинца, что дает возможность прижать его к кровле и самой трубе максимально плотно.
Пространство между двумя металлическими листами заполняется термоустойчивой базальтовой или минеральной ватой, а для надежной защиты от осадков наружные щели обрабатываются битумным кровельным герметиком.

Разновидности

В продаже имеются разные виды сэндвич труб, обладающие собственными специфическими особенностями и рабочими качествами. Они отличаются по размерам и прочим показателям, как техническим, так и геометрическим.

В первую очередь, следует разделить сэндвич дымоходы по материалу:

оцинкованная сталь;
нержавеющая сталь.

Дымоходы из оцинкованной стали обладают меньшими возможностями по сравнению с нержавеющими моделями. Они довольно быстро ржавеют, обладают высоким коэффициентом теплового расширения (соединения быстро выходят из строя). Соответственно, у сэндвич труб из оцинковки значительно короче срок службы и не столь привлекателен внешний вид.

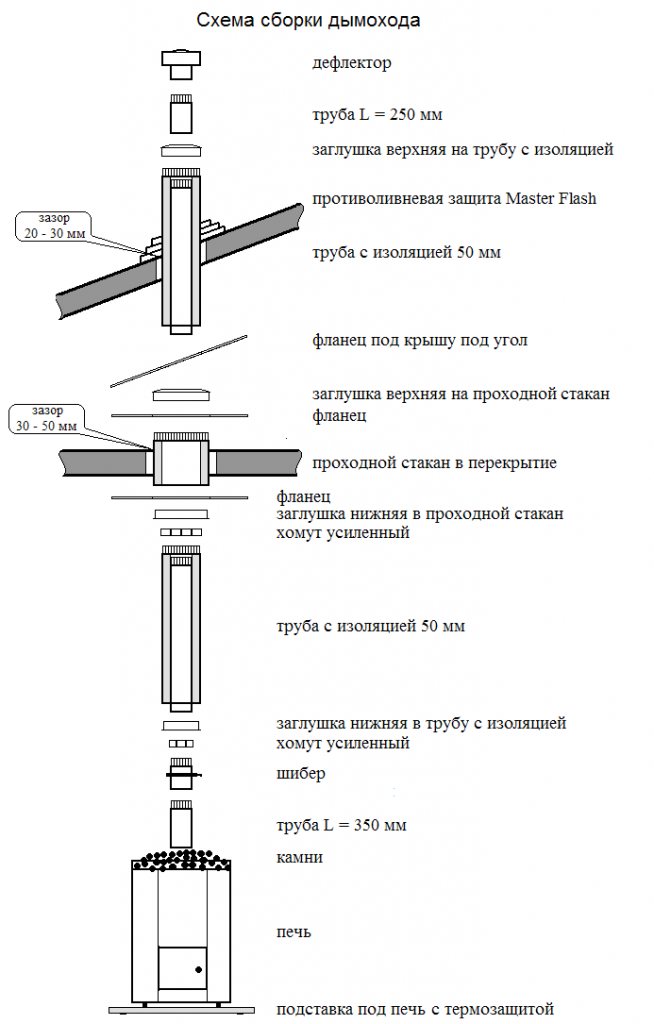

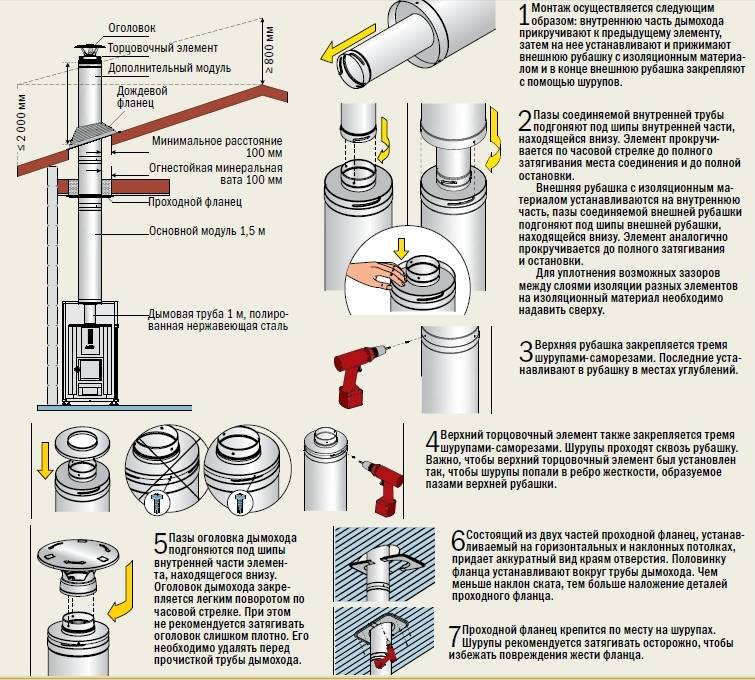

Монтаж дымохода из сэндвич труб

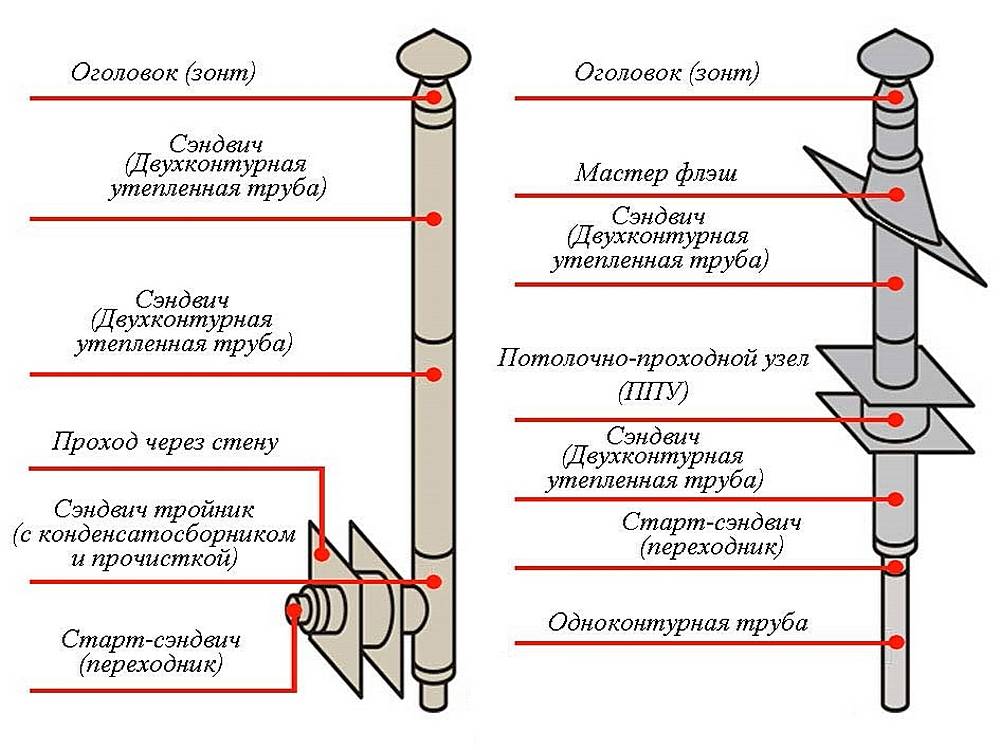

По типу монтажа:

вертикальные (внутренние);
боковые (наружные).

Сетчатая банная каменка

Вертикальные дымоходы выводятся из печи и сразу же поднимаются вверх. Они проходят сквозь перекрытие и кровлю, для чего приходится делать соответствующие отверстия и затем изолировать их с помощью разных материалов и методик. Сэндвич труба отличается безопасностью, но участки прохода в любом случае положено тщательно изолировать — этого требуют нормы СНиП и правила пожарной безопасности.

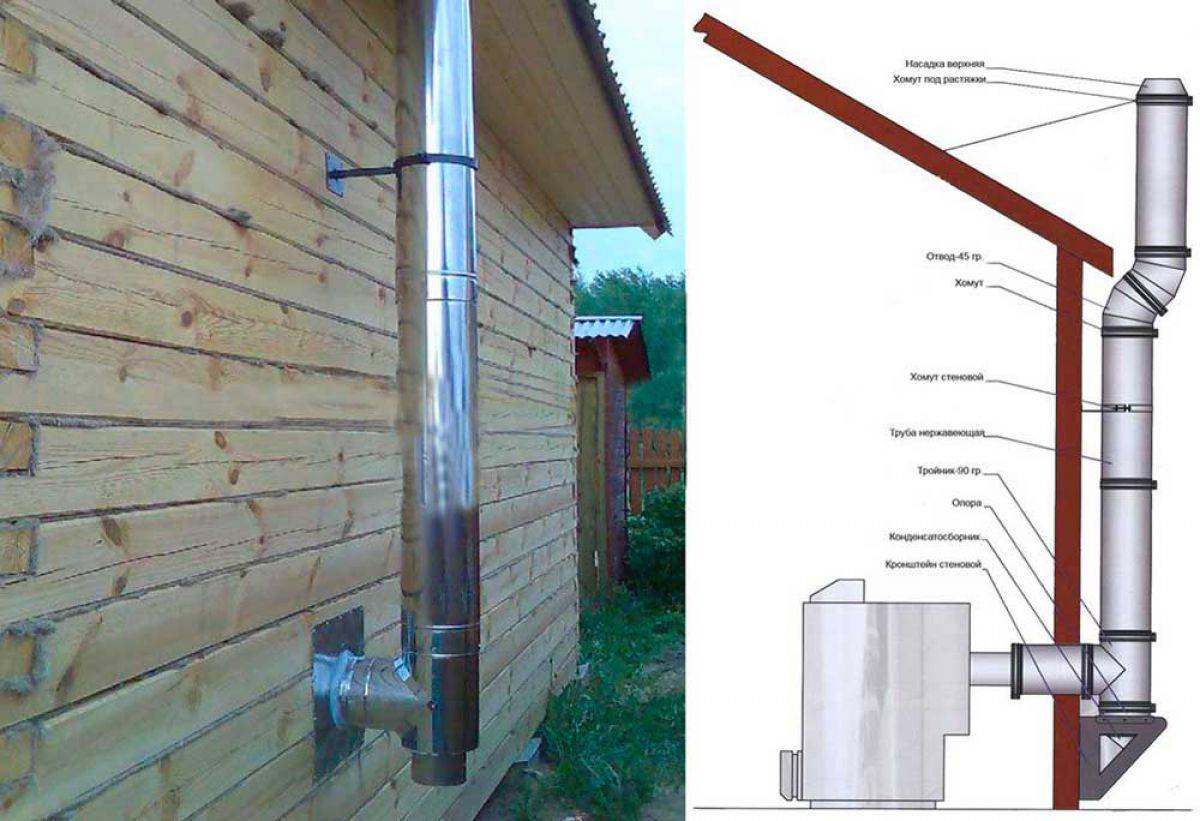

Боковые дымоходы отличаются от вертикальных — их выводят через стену на улицу (для этого используется специальный горизонтальный отвод), после чего через колено поднимают вертикально вверх. Такая труба удобна при осмотре соединений — с улицы она видна практически полностью и хорошо освещена. Нет нужды лезть на темный чердак и рассматривать соединения, потом подниматься на кровлю и снова проверять состояние верхней части дымохода.

Боковой дымоход в бане

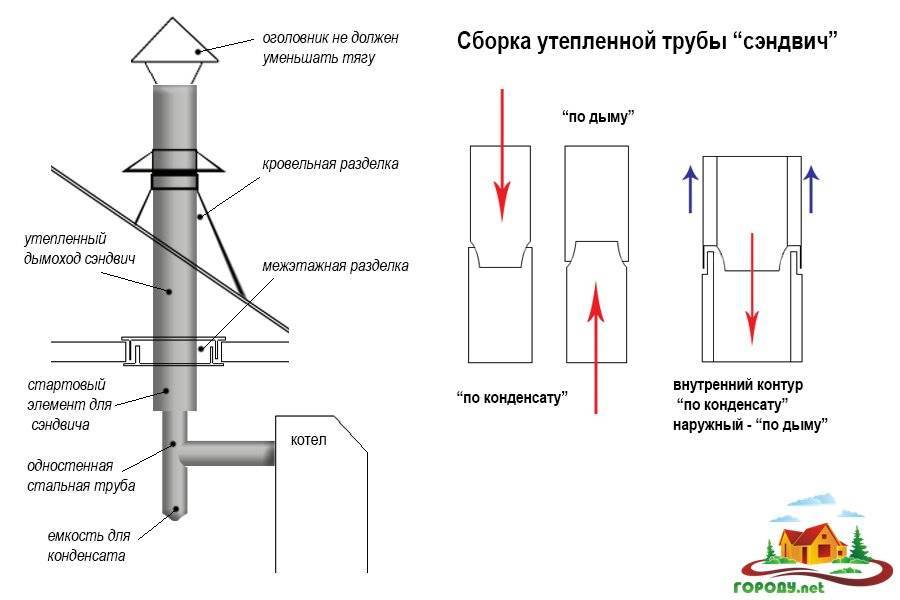

По типу сборки:

по дыму;
по конденсату.

Первый вариант — когда верхняя труба соединительным элементом надевается на нижнюю часть. Выход дыма производится так, что неплотности соединений не вызовут его проникновения наружу. Однако в таких условиях конденсат, стекающий по внутренней поверхности, может попасть в щель и намочить теплоизолятор. От этого минвата теряет свои рабочие качества.

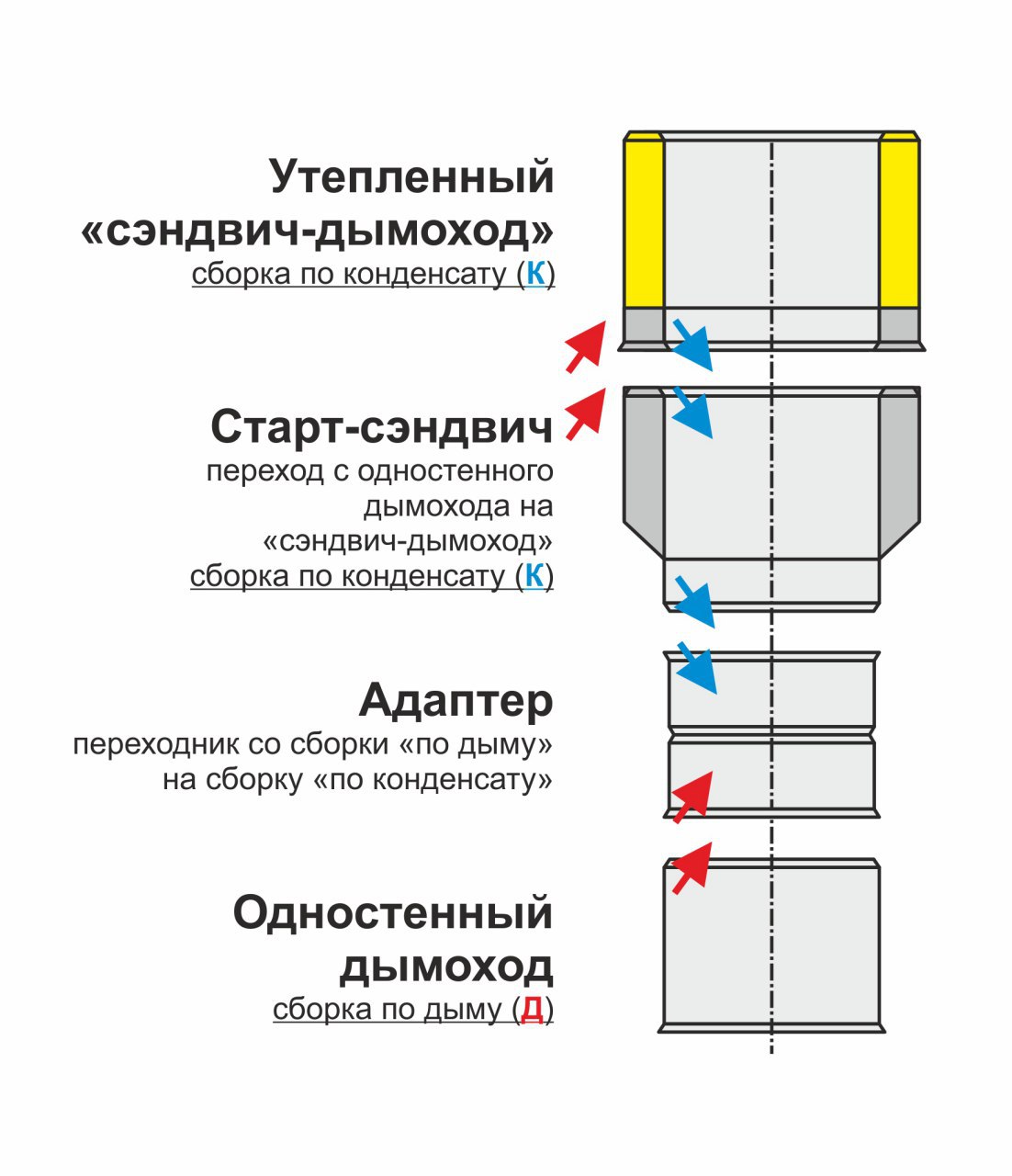

Способы соединения труб «по дыму» и «по конденсату»

Размеры сэндвич труб определяются по диаметру внутреннего элемента. Наибольшей популярностью пользуются модели 100-120 мм. Толщина теплоизолятора может составлять от 2 до 10 см. Чем она больше, тем меньше риск избыточного нагрева труб. Однако, с возрастанием толщины теплоизолятора увеличивается вес дымохода.

Как прочистить трубу

А в других случаях следует применить механический способ очистки. При этом используется специальный скребок и жесткая щетка со звеньевой ручкой. Очистка трубы осуществляется с крыши, что становится причиной попадания большого количества сажи внутрь. Рекомендуется накрыть топку плотной тканью, затворить все двери и окна и прикрыть мебель.

Следующий способ не требует защиты от сажи и является более щадящим. Печь протапливают дровами из осины, которые выделяют много тепла и усиливают тем самым тягу, таким образом, труба самоочищается. Рекомендовано проводить очистку трубы осиновыми дровами раз в 12 месяцев.

Существует очистка при помощи различных химикатов, однако при таком варианте возникает опасность для окружающей среды.

Хомут для растяжки

Хомут под растяжки для дымохода — это зажим с тремя точками для крепления жестких кабелей (витков), отделенных друг от друга на 120 градусов.

Для надежной фиксации важно, чтобы гибкий трос был закреплен в трех направлениях. Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты

Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты.

С каждым дальнейшим метром, необходимо дополнить еще одним хомутом под растяжки, не больше трех. Предельно допустимый уровень дымохода над крышей, прикрепленного с поддержкою растяжек, не должен превышать 3,5 метра. Разрешено использовать растяжки из трех стальных прутков или профилей.

Полезные мелочи и важные нюансы

Обустройство дымохода – довольно сложный и ответственный процесс, именно поэтому необходимо знать и применять на практике следующую информацию:

В месте пересечения дымохода и печи лучше использовать классическую монотрубу, которая переходит в сэндвич-конструкцию ближе к потолку. В этом случае «голая» труба будет играть роль дополнительного отопительного прибора, отдавая тепло от печи помещению. Можно обустроить даже небольшую каменку, обложив трубу мелкими камнями. Таким образом, наиболее жесткое инфракрасное излучение будет поглощаться камнями, а после окончания банных процедур они еще долго будут отдавать тепло, способствуя более быстрому просыханию помещения;

Ни в коем случае не должно быть соприкосновения дымохода и каких-либо из коммуникаций, в особенности газовой или электрической проводки;
Максимальная длина горизонтального участка готового дымохода не должна быть более одного метра;
Для того, чтобы процесс очистки трубы от сажи был оптимизирован и не сложен, следует позаботиться об обустройстве люков еще на этапе установки дымохода;
Если крыша бани плоская, то труба дымохода должна возвышаться над ней минимум на 1 м. Если же крыша имеет скатную кровлю, то дымоход должен возвышаться на 50 см и более;
В случае, если кровельный материал не имеет должного уровня защиты от возгорания, следует позаботиться об установке искрогасителя.

Методы прочистки трубы

О степени засорения дымоотводящего прохода можно судить по появлению дыма и неприятного запаха внутри помещения, кроме этого ухудшается тяга. В этот момент настоятельно рекомендуется прочистить трубу своими силами. Нужно знать, как прочистить трубу в бане правильно. Зачастую, чтобы это проделать, достаточно протопить печь особым сортом дров, или прибегнуть к использованию специального инструмента.

Бывают случаи, когда нужно прибегнуть к механическому методу очистки. Понадобится специальный скребок и щетка с жесткой щетиной и имеющая звеньевую ручку. Чистка трубы начинается с крыши, что влечет за собой попадание большого объема сажи в помещение. Поэтому специалисты советуют укрыть топку толстой тканью, закрыть все двери и окна, и укрыть мебель.

Существует более простой метод очистки – осиновыми дровами. Они выделяют много тепла, что увеличивает тягу – происходит самоочищению трубы. Рекомендуется осуществлять очистку такими дровами единожды в год.

Итог

Если вы все же решились на сооружение дымохода своими руками, проконсультируйтесь со специалистами сначала, чтобы, имея полученные знания, произвести монтаж трубы правильно и обеспечить последующее функционирование бани на высочайшем уровне.

Изоляция печки в бане

В настоящее время в банях часто используют простые металлические печки, которые обшиты листовым металлом с боков и в задней части, и установлены непосредственно на фундамент. Чтобы обеспечить сохранение тепла в бане на длительное время и придать ей презентабельность, печку можно обложить красным огнеупорным кирпичом.

В настоящее время для изоляции печки уже не применяют листы асбеста, поскольку при нагреве он выделяет токсичные вещества.

Устанавливая печку на деревянный пол, следует сначала простелить войлок в два слоя, а затем уложить кирпич в три ряда. На стенах и полу вокруг печи монтируют листовой металл кусками по 50-70 см высотой.

Надеемся, что данная статья смогла ответить на наиболее часто возникающие у начинающих строителей вопросы. Напомним, что качественная теплоизоляция дымохода, печи, а также всех поверхностей бани позволит не только дольше сохранять тепло, но и обезопасить себя и своих близких.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
Из плоской крыши должен выходить наружу только 1 метр дымохода;
Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

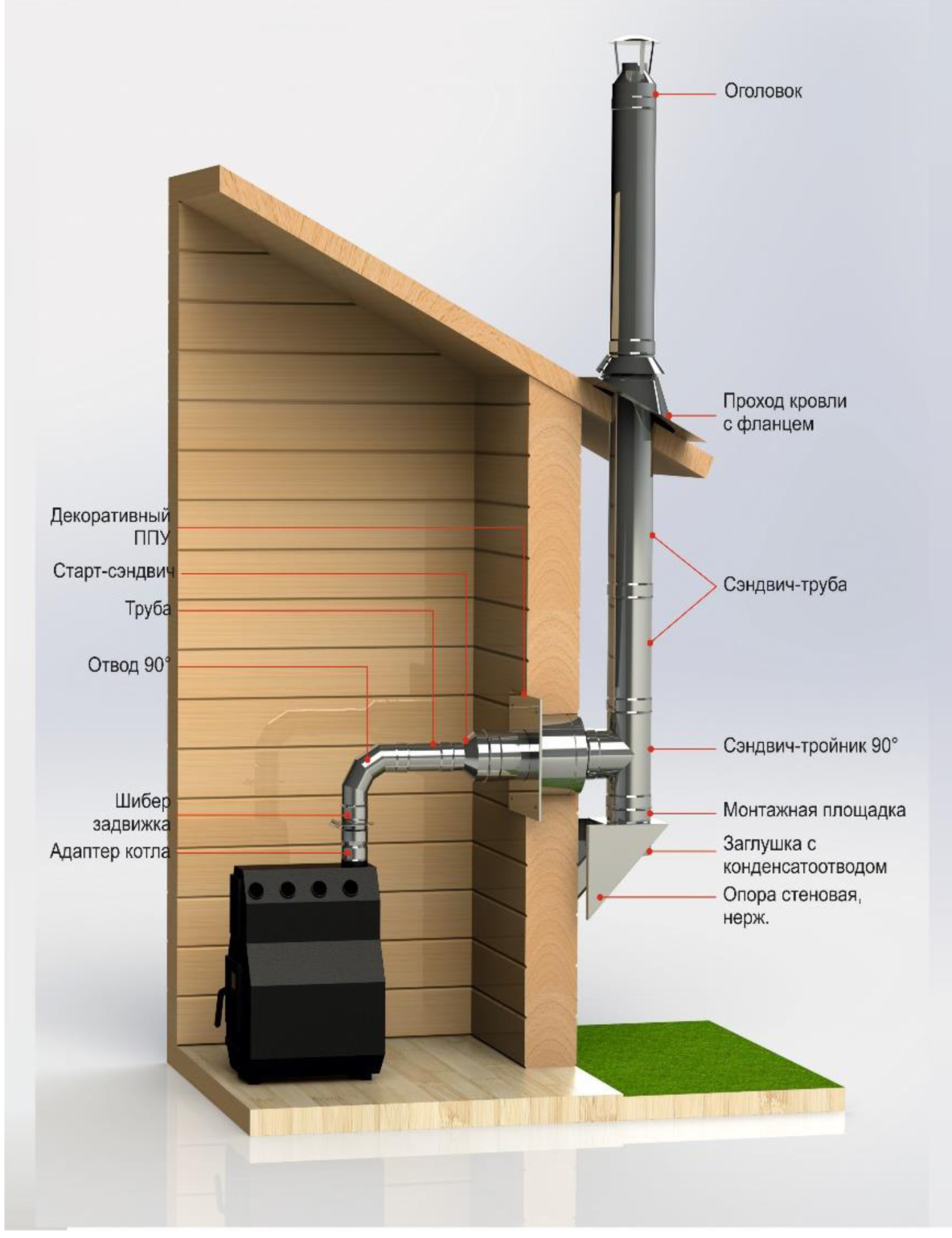

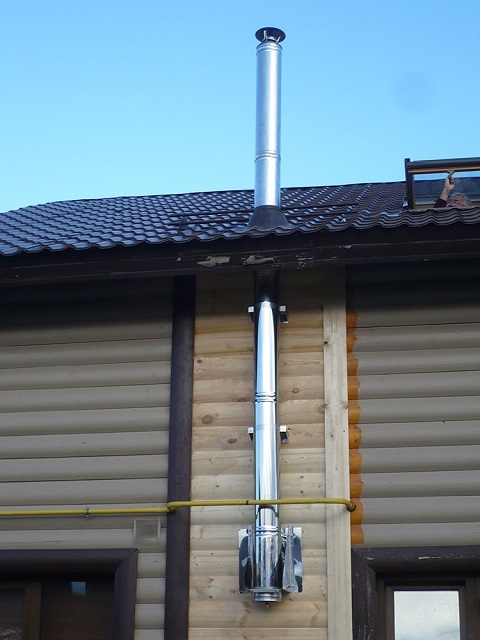

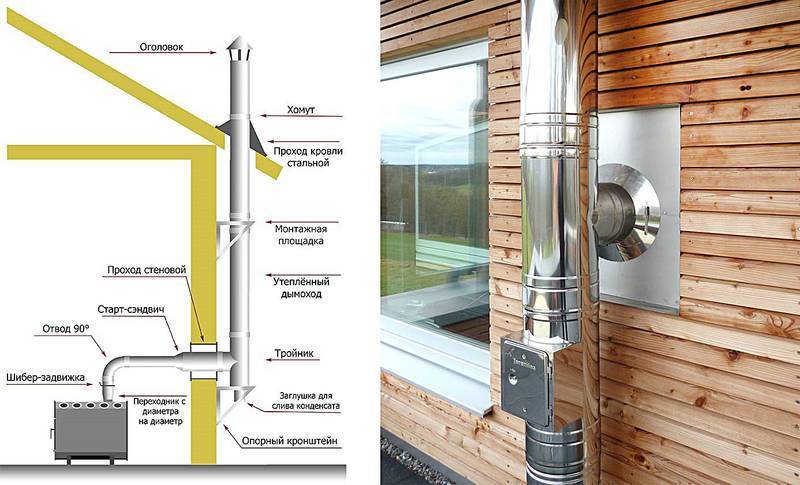

Наружный приставной дымоход

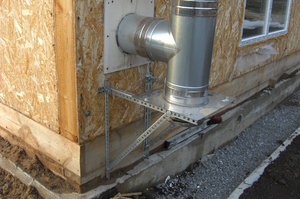

Вне зависимости от типа выбранного сэндвич-дымохода для бани начинать его монтаж всегда следует от котла. Первым делом монтируется горизонтальный участок, длина которого всегда ограничивается одним метром. Во время сборки необходимо выдержать небольшой наклон в направлении от котельной установки к вертикальному каналу. Это необходимо для предотвращения попадания конденсата внутрь отопительного прибора.

На следующем этапе необходимо провести трубу через наружную стену. Если конструкция выполнена из несгораемого материала, то в нее предварительно монтируют гильзу из асбеста или металла, а уже сквозь неё проводят трехслойную дымоходную трубу. Приобретать гильзу необязательно, ее можно изготовить своими руками, используя трубу большего сечения. При этом свободное пространство между трубой и наружными стенками гильзы заполняют асбестовым шнуром или базальтовым волокном. Трубу врезают в тройник всегда снаружи, а уже к нижнему патрубку монтируют узел отвода конденсата.

Если конструкция строения выполнена из дерева, то для правильного вывода трубы сквозь неё необходимо обеспечить зазор величиной не менее 200 мм. Делается это путем вырезания в стене проема квадратной формы необходимого размера, в который вставляют специальный металлический узел прохода. Далее, в него выполняется прокладка газохода, а щель заполняют базальтовым волокном.

Вертикальные каналы необходимо укладывать снизу вверх с использованием хомутов и термостойкого герметика, которым уплотняют сопряжения Одновременно с этим конструкция дымохода монтируется к строительным конструкциям с помощью специального крепежа — стальных кронштейнов. Их устанавливают с тем расчетом, чтобы крепежные хомуты не оказались на месте соединения двух секций трубы. В месте расположения среза сэндвич трубы монтируют сопло или зонт.

Основные проблемы дымовых труб

Труба для банной печи в процессе эксплуатации подвергается различным испытаниям и вызовам, к основным из которых следует отнести:

Температурные колебания, связанные с периодической работой банной печи. Особенно опасен перегрев отопительного прибора или его постоянная работа на пике мощности, при этом температура дымовых газов в теле значительно превышает 100 градусов Цельсия. Тонкостенный металлический дымоход для банной печи может деформироваться, а кирпичные дымоходы для бань ждет неприятность в виде «разрыхления шва» — образования сетки тончайших трещин, которые под воздействием негативных атмосферных факторов, в первую очередь, отрицательных температур и влаги могут привести к полному разрушению кладочной связки. Именно поэтому устройство дымохода в бане для дровяной печи, особенно тех, которые работают в напряженном режиме коммерческого предприятия, подразумевает периодический, один раз в 6 — 8 лет капитальный ремонт трубы, сопровождающийся полной заменой кладочных швов в ее массиве.
Засорение внутреннего сечения канала сажевыми отложениями. Особенно это актуально для печей отапливаемых древесиной хвойных пород, в первую очередь ели, а также дровами, имеющими повышенную влажность

Диаметр трубы для бани в этом случае имеет немаловажное значение, поскольку изначально большое проходное сечение, даже при значительном засорении канала оставляет достаточное пространство для функционирования дымохода. О мерах борьбы с сажевыми отложениями мы уже рассказывали

Стоит заметить, что и отсутствие в канале серьезных препятствий на пути дыма благоприятно сказывается на условиях эксплуатации. Недаром, асбестовая труба для бани в меньшей степени подвержена засорениям такого характера, как впрочем, и керамический дымоход.
Ветровая нагрузка. В регионах с сильными порывистыми ветрами все трубные конструкции должны обладать достаточной степенью устойчивости, что бы противостоять ветровой нагрузке. У правильно спроектированных и исполненных самонесущих конструкций это заложено изначально, а дымоход для бани из нержавейки или конструкционной стали, ввиду малого веса, требует дополнительного укрепления. Выполняется это либо применением растяжек, если высота трубы в бане чрезмерная и она значительно возвышается над строением, либо укреплением стояка с помощью дополнительных элементов, таких как раскосов, косынок, рам и прочего. Особенно часто такое решение применяется, если выходит дымоход для бани через стену.
Механические повреждения. Здравый смысл подсказывает, что правильный дымоход для бани должен быть устроен таким образом, что бы он находился вне зоны досягания крупных веток деревьев, не соприкасался с разнообразными коммуникациями, был защищен от падающих предметов, например массивных сосулек или снеговых коржей. Во время транспортировки и монтирования секций следует избегать неаккуратного обращения. Особенно чувствительны в этом плане керамические и асбестоцементные изделия.

Заключение

За последние годы изменился подход к монтажу отопительных приборов. Все чаще домашние мастера используют при установке дымохода для бани сэндвич-трубы, которые обеспечивают наиболее эффективную эксплуатацию котельной установки или печи. Но необходимо иметь в виду, что этот элемент имеет сложную конструкцию, поэтому собрать его правильно можно, только зная правила монтажа.

Для этого у вас должна быть специальная схема сборки сэндвич трубы для бани. Но если вам прежде никогда не приходилось заниматься подобной работой, то лучше всего поручить ее специалистам. Если вы допустите ошибку в процессе монтажа дымохода подобной конструкции, то снаружи влага может попасть в теплоизоляционный слой, со временем он станется влажным, и при первых сильных морозах произойдет разрыв внешнего контура конструкции.

Как правильно установить трубу дымохода в бане

Требования к такой трубе

Выбор материала для дымохода в бане

Рекомендации по выбору сэндвич трубы для бани

Вариации и конструкции дымоходов

Устройство дымохода сэндвич

Крышная разделка дымохода

«Плюсы» сэндвич дымоходов

Выбираем место установки

Как установить дымоход в бане: о необходимости фундамента
