Как штробить бетон под проводку и трубы своими руками перфоратором или штроборезом? Пошаговая инструкция

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

  • Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
  • Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
  • Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
  • В несущих стенах горизонтальные штробы производить не рекомендуется.
  • Запрещено использовать межплитный шов вместо штробной борозды.
  • При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

  1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
  2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
  3. Сверлятся отверстия по линии всего намеченного контура;
  4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

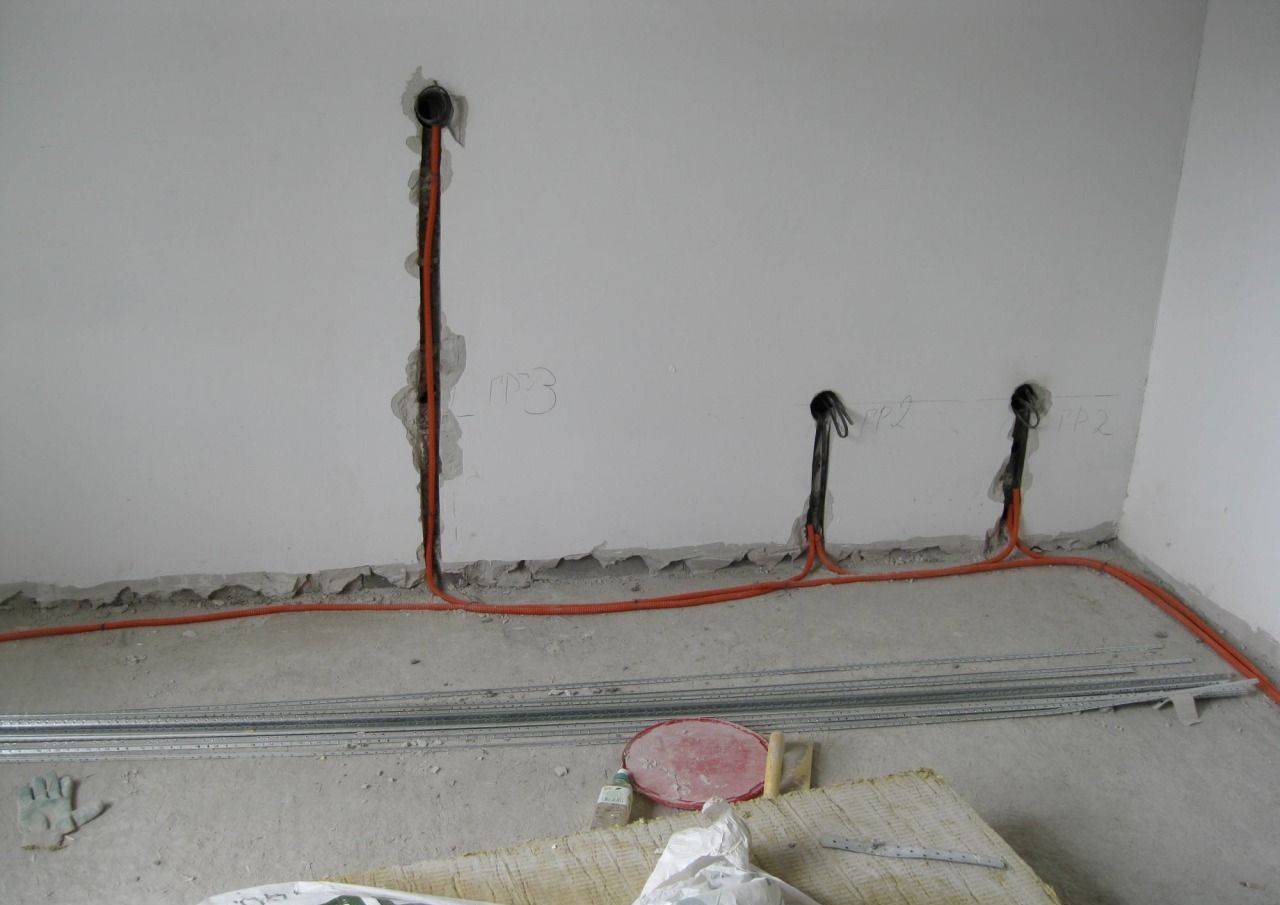

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

  • Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
  • Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
  • Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Способы штробления стен

  • Самый примитивный метод — с помощью ручного шлямбура. Процесс не быстрый и тяжелый, особенно применительно к бетонным стенам. Однако если расстояние небольшое, и под рукой нет электроинструмента, вполне осуществимо. Преимущество — небольшое количество пыли.
  • Более продвинутый метод — с помощью дрели либо перфоратора (работа толстым сверлом). По намеченной линии высверливаются глухие отверстия на заданную глубину, затем штроба подравнивается шлямбуром (зубилом). В качестве развития способа — штробление коронкой по бетону для монтажа розеток (выключателей). Работа выполняется быстрее, но при этом выбирается много лишнего материала. При таком способе есть смысл уложить провод в гофр.
  • Штробление стен под проводку перфоратором, в режиме отбойного молотка. Достаточно быстрый способ, в сравнении с последовательным сверлением и зубилом. Однако есть серьезные недостатки: штроба получается неравномерной, со рваными краями (придется потратить больше замазки). При работе образуется много пыли и осколков камня.
  • Профессиональные строители пробивают штробы под электропроводку с помощью специального инструмента: штробореза. Если вы затеяли строительство или ремонт, такое приспособление можно и купить. Затраты быстро компенсируются удобством применения. Штроба вырезается с помощью дисковой пилы по бетону (может быть установлено два диска, на ширину штробы). Подошва снабжена направляющими колесами, что позволяет не тратить усилия на перемещение электроприбора по шершавой стене. Можно регулировать глубину погружения. Но главное преимущество — наличие камеры для отсоса пыли. С помощью шланга, штроборез подключается к строительному пылесосу, и работать можно, даже не вынося мебель из помещения. Полной механизации нет, после прохода по стене, требуется вручную выбить сердцевину. Это делается тем же шлямбуром, либо с помощью перфоратора. Штроборез позволяет легко выполнять работы в потолке. Для оператора положение поверхности не имеет значения — одинаково комфортно штробить вертикаль и горизонталь.
  • Но самый популярный способ — использование угловой шлифовальной машинки (в просторечии — болгарки). Достаточно установить диск по камню, и эффективность работы будет не хуже, чем у специального инструмента. Производительность можно повысить, установив специальный диск-спарку. После проделывания направляющих разрезов, середина выбивается известным способом.
  • Самый серьезный недостаток — огромное количество пыли, которая оседает не меньше часа. Поэтому работать необходимо в респираторе. Если вы строите новый дом, либо выполняете капитальный ремонт (с полным освобождением помещения от предметов быта), проблему можно игнорировать. При ремонте помещения, в котором вы продолжаете жить, надо искать способ, как штробить стены под проводку без пыли. Обычный пылесос, который будет удерживать ваш помощник, мало эффективен. Пыль разлетается во все стороны, даже если вы предварительно намочите стену.

Правила и ограничения при работе

Иногда возникает серьезный вопрос о допустимости штробления перекрытий в многоэтажках. В самом деле выполнять это не всегда можно, а тем более не везде. Оказывается штробить несущие стены во многих случаях не разрешается, так как на них удерживается каркас дома. Получить информацию, где в доме несущее перекрытие, а где нет, поможет специалист из БТИ.

Если же вам разрешили провести скрытую проводку, всегда надо помнить о двух вещах. Первое — запрещается выполнять штробы, у которых глубина больше, чем два сантиметра, второе — на несущих стенах штробы должны быть только вертикальными. Несоблюдение этих правил приводит не только к штрафу, но и к обвалу здания. Более того, прокладывая проводку в несущей стене, не рекомендуется использовать перфоратор, даже если вы большой умелец, так как при его работе образуются микротрещины в бетоне, где идет прокладывание канала. В таких случаях при штроблении стен лучше использовать полноценный штроборез для газобетона.

Категорически запрещается обрабатывать потолок в многоэтажных домах разного типа. Имеется ряд правил, которых надо придерживаться при штроблении стен:

  • ширину и глубину всех штроб делаем не больше 2,5 сантиметров;
  • при выполнении горизонтальных штроб в стенах надо отступать от потолка 15-40 сантиметров и столько же отступаем от пола;
  • штробы должны выполняться только вертикально или горизонтально, диагональные — запрещены;
  • один проштробленный канал имеет длину не больше трех метров;
  • вертикальный штроб не должен размещаться ближе, чем 10 сантиметров на расстоянии от углов, а так же от дверных и оконных проемов.

Необходимые инструменты

Для изготовления штроб используют специальный либо подручный инструмент.

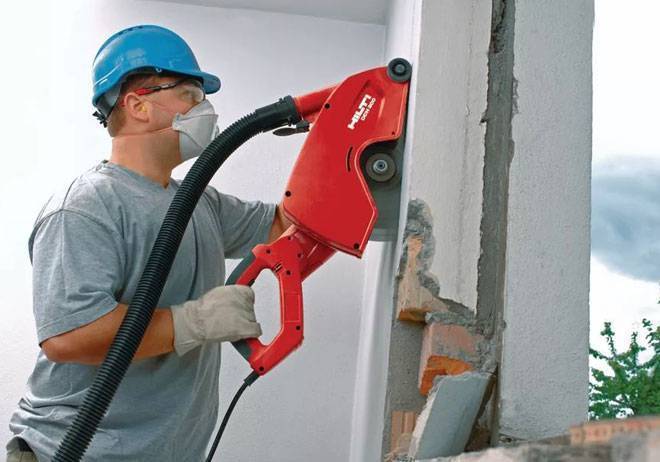

Штроборез

Профессиональный инструмент, предназначенный специально для данного вида работ. Штроборез имеет пару параллельных друг другу режущих дисков, как на болгарке.

Диски закрыты кожухом с патрубком для подсоединения к промышленному пылесосу. Расстояние между дисками (определяет ширину штробы ) и ширина выглядывающего из кожуха сегмента (соответствует глубине борозды) регулируются.

Штроборез — идеальный инструмент: штроба формируется быстро, ровно и без пыли. Но стоит он дорого и имеет узкую специализацию. Из-за этого приобретать его для разового применения нецелесообразно.

В фирмах, сдающих инструмент в аренду, штроборез также встречается относительно редко. В большинстве случаев заполучить его можно только наняв бригаду, профессионально занимающуюся монтажом электрики или строительными работами.

Молоток и зубило

Самый простой и недорогой вариант для домашнего умельца, недостатки:

  • значительная трудоемкость;
  • большие затраты времени;
  • штроба получается неровной.

Из-за низкой скорости работ применять данный инструмент целесообразно только для формирования коротких канавок.

Болгарка

Этот инструмент универсальный, потому имеется практически в любом хозяйстве. Соответственно, домашние умельцы часто штробят стены именно им. Болгаркой вырезают борозды — сначала две по краям штробы, а затем несколько между ними. Оставшийся материал выбивают зубилом или перфоратором.

Недостатки применения болгарки:

  • большое количество пыли;
  • опасность травмирования: диск иногда разлетается, также его может заклинить при попадании на инородный предмет или полость, из-за чего инструмент вырывает из рук.

Достоинство: края штробы получаются ровными, как после штробореза.

Перфоратор или дрель с ударным механизмом

Первый инструмент предпочтительнее, так как он специально предназначен для ударного сверления и потому обладает большим ресурсом. По линии штробы высверливают толстым буром серию близкорасположенных отверстий, затем перемычки между ними выбивают зубилом и молотком.

Удобнее всего работать перфоратором с опцией «Долбление». В этом режиме патрон не вращается, так что инструмент работает подобно отбойному молотку.

Вооружая его зубилами разного профиля (их еще называют «лопатками для перфоратора»), удаляют перемычки между отверстиями и подравнивают края штробы. При штроблении перфоратором пыль не летит во все стороны, как от болгарки, но и штроба такой ровной не получается.

Фрезер

Этим инструментом делают штробы в деревянном доме. Вообще, в таких строениях провода чаще прокладывают открытым способом. При скрытой прокладке их из соображений пожарной безопасности приходится помещать в несгораемые цельнометаллические короба, для чего требуются канавки увеличенного размера.

Стена в этом месте теряет термическое сопротивление, образуется мостик холода. Тем не менее, в редких случаях штробят и деревянные стены и быстрее всего делать это фрезером.

Если фрезера нет, а канавка нужна короткая, можно выполнить ее стамеской и молотком. При наличии достаточной физической силы и навыков можно штробить деревянную стену цепной пилой.

Но новичку с этим инструментом будет сложно управиться, потому лучше воспользоваться менее мощным фрезером.

Нельзя штробить деревянную стену болгаркой! Есть риск затягивания диском уплотнителя, помещенного между бревнами или брусом.

Ручной штроборез

Этот инструмент применяют для штробления пеноблоков.

Пористый строительный материал легко процарапать, так что инструмент для этого требуется самый простой:

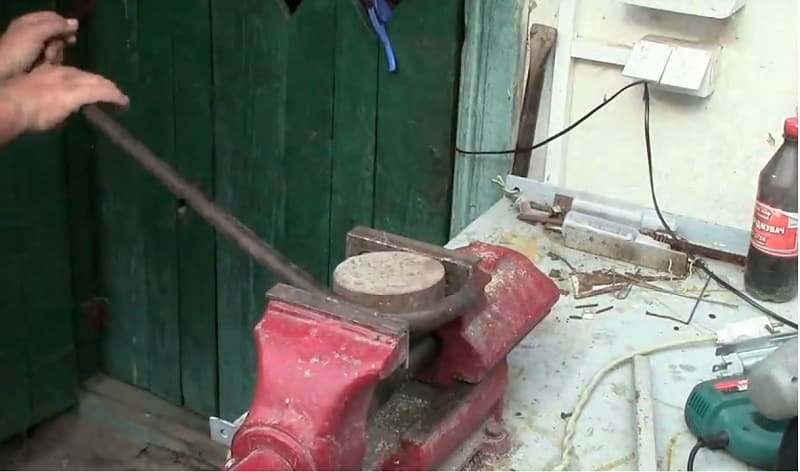

  • берут стальную трубу диаметром 20-25 мм и косо подрезают ее вблизи торца;
  • отгибают короткую часть, так чтобы острая кромка среза достаточно выдвинулась;
  • надевают на длинную часть трубы (это ручка) садовый шланг для удобного захвата.

Держа штроборез за ручку, острой кромкой раз за разом процарапывают в пенобетоне борозду, постепенно углубляясь.

Имейте ввиду

Предоставленная выше инструкция подходит в том случае, если Вы хотите сделать штробу в монолитном либо кирпичном доме с соответствующими стенами. Однако на сегодняшний день внутри жилья могут быть возведены газобетонные, деревянные и гипсокартонные перегородки. О том, как самому проштробить один из нестандартных вариантов стен мы и поговорим далее.

При монтаже электропроводки в бане либо деревянном доме Вы столкнетесь со стенками из бревна либо профилированного бруса. Делать штробы в дереве нельзя правилами безопасности, да и это не целесообразно, т.к. придется не штробить бревно, а пилить в нем специальные углубления. Такое занятие будет очень сложным и займет много времени, поэтому в случае с деревянными стенками применяют монтаж открытой электропроводки.

Если же нужно проложить кабель в деревянном полу, штробление тут, опять-таки, невозможно, поэтому нужно предусмотреть вариант укладки под досками за дсп, утеплителем и другими слоями пирога. В этом случае кабель прокладывают в трубах с локализационной способностью, то есть металлических тубах. Вообще электропроводка в деревянном доме – это не сложно, но имеется ряд нюансов. Скрытая электропроводка в сгораемых стенах и перекрытиях возможна также в металлических трубах, но не в гофре.

Открытая электропроводка в деревянном гараже (с использованием кабель-каналов «под дерево»)

Если вы всё же собираетесь прокладывать проводку в гофре в полу или стенах из дерева и других горючих материалов – вы должны обеспечить защиту слоем толщиной в 10 мм из негорючего материала. Это может быть штукатурка, алебастр и прочее (ПУЭ 2.1.40, Глава 2.1).

В стенах из гипсокартона штробить горизонтальную и вертикальную трассу также не получиться, т.к. лист гкл очень тонкий и хрупкий. Кабель попросту укладывается за гипсокартонную перегородку в гофре, между профилями. Единственное, что Вы можете сделать в гипсокартоне – коронкой проштробить отверстия под розетки и выключатели света, как показано на фото.

Если Вам нужно сделать штробу в кафельной полу (к примеру, в ванной комнате либо на кухне), здесь сложностей не должно возникнуть, удобнее всего будет использовать болгарку либо штроборез. Не следует штробить кафель перфоратором, т.к. Вы только повредите материал – плитка потрескается, после чего придется полностью менять напольное покрытие. Не забывайте, что при работе с камнем и кафелем нужно устанавливать алмазный диск, который предназначен для работы с таким материалом.

Ну и последний из популярных материалов – газобетон. Самостоятельно сделать штробу в газобетоне можно специальным ручным штроборезом, стоимость которого не превышает 1000 рублей (и то это модель от производителя). Пользоваться данным инструментом довольно просто, в чем можно убедиться, просмотрев видеоурок ниже.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

  • Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
  • Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
  • Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
  • Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
  • Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
  • Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
  • При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
  • В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
  • Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
  • При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Прокладывание штробы под проводку

Маскировка кабелей в толще стен обеспечит им надёжную защиту

Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

  1. Проделывание борозд при помощи молотка и зубила. Вначале на стене рисуют линии, которые обозначают границы будущего углубления. Затем с помощью зубила вдоль этих линий проделывают бороздки размером с 2 ширины острия инструмента. Потом зубило устанавливают поперёк ложбины и вбивают его вглубь молотком, после чего снимают верхний слой стены. Таким образом проделывают работу вдоль всей разметки, а затем углубляют штробу на 2,5 см. Отметим, что такой способ не подходит для штробления бетонных стен, так как они слишком твёрдые.
  2. Штробление стен с использованием болгарки. Чтоб проделать борозду с помощью болгарки, инструмент вначале нужно оснастить алмазным диском, ведь только он без проблем справится с бетонной или кирпичной конструкцией. После нанесения разметки на рабочую поверхность, вдоль отмеченных линий с помощью болгарки делаются параллельные надрезы. Эти надрезы станут границами будущей штробы, внутреннее же пространство придётся выбивать зубилом либо перфоратором на желаемую глубину. Болгарка позволяет сделать борозду ровной и аккуратной, но в процессе работы в воздух выделяется много пыли. Если штробление осуществляют как минимум 2 человека, один из них может сразу же убирать пыль промышленным пылесосом.

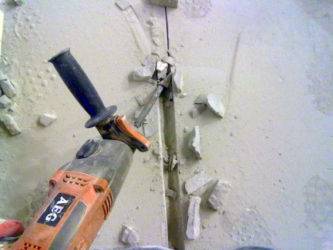

  3. Штробление с помощью перфоратора. Как и в предыдущих случаях, сначала на стену маркером наносят границы будущего углубления. Чтоб проделать штробу перфоратором, понадобятся две насадки: бур и лопатка. При помощи бура вдоль всей разметки проделывают отверстия глубиной по 2,5 см. Расстояние между ними должно составлять примерно 10-15 мм. Затем, используя лопатку, вдоль этих отверстий выбивают борозду. В процессе работы держать инструмент поперёк разметки не рекомендуется, поскольку это приведёт к лишним сколам в стене. Перфоратор позволяет работать быстро и оставляет после себя мало пыли, но канавка получается неровной по краям.

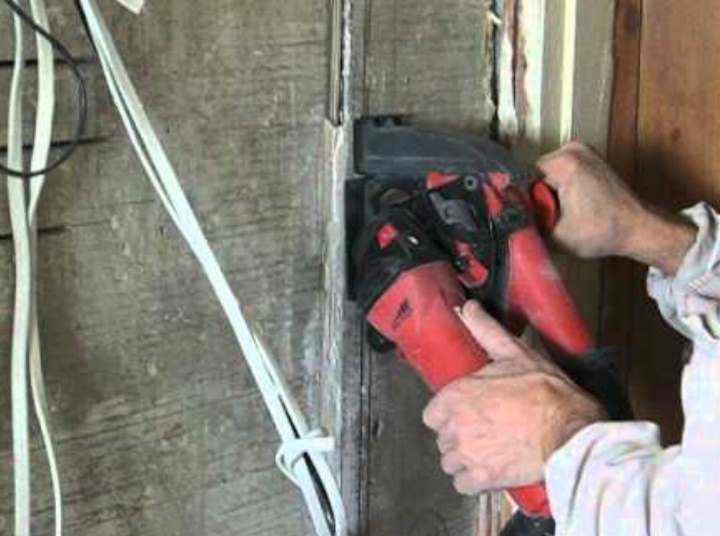

  4. Работа со штроборезом. Штроборез по принципу действия мало чем отличается от болгарки. В такое приспособление встраиваются две алмазных пилы, которые делают ровные и параллельные прорези в стене. Расстояние между дисками можно регулировать в соответствии с намеченными размерами штробы. Ещё одним элементом штробореза является кожух, с помощью которого определяется глубина канавки. К кожуху можно сразу присоединять трубу пылесоса, что позволит минимизировать количество пыли, выделяемой в окружающую среду.

Штробление кирпичной стены

Штроборез быстро и качественно проделает углубления в кирпичной стене

Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

Особенности работы с бетонной стеной

Бетонную стену удобнее всего штробить перфоратором

Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

Проделывание линейных углублений в бетоне и кирпиче

Решая, чем штробить бетонную перегородку, остановите свой выбор на штроборезе, перфораторе и зубиле. Не заходите глубоко внутрь стены – повреждение арматуры снизит прочность конструкции. Штроборез выделяет много пыли, используйте его в связке с пылесосом, перфоратор эксплуатируйте в ударном режиме. Можно обойтись и болгаркой, применяйте для неё диски диаметром 105-125 мм (спеченные алмазные либо турбо-алмазные).

Помните, что глубина штробы измеряется с учётом верхнего отделочного слоя. Не делайте сразу продольное отверстие на необходимую глубину. Углубившись примерно на сантиметр, проверьте, справляется ли УШМ с нагрузкой. Если да, то сделайте окончательный надрез.

До отделочных работ укладка кабеля на кирпичную стену обычно не выполняется, в этом нет необходимости. Толщина штукатурки чаще всего не менее 3 мм, что вполне достаточно для сокрытия проводки. Прокладка выполняется так – кабель закрепляется поверх стены и замазывается штукатуркой. Если по каким-либо причинам подобный подход не приемлем, штроба выполняется теми же инструментами, что используются для бетона. Кирпич по сравнению с ним режется проще и быстрей.

Инструмент для штробления стен

Существует несколько основных способов создания штроб и соответствующий инструмент для этого. Все эти инструменты доступны для использования, поэтому сделать штробу в стене своими руками не составит труда. Рассмотрим наиболее распространенный способы штробления стен от самого примитивного в наиболее технологичным.

Штробление стен без пыли зубилом и молотком

Зубило и молоток это самые простые приспособления, которые есть в арсенале у каждого хозяина. Преимуществами такого способа штробления является простота и отсутствие мелкой пыли, так как материал стены будет отваливаться кусками.

Минусов у зубила гораздо больше. Используя этот способ, вы потратите очень много времени, сил, а штробы получатся неровными, требующими большого количества раствора за затирку. В тому же этот вариант работает только тогда, когда штробу необходимо сделать в штукатурном слое. Штробление кирпичной стены или, тем более, бетона одним молотком достаточно проблематично.

Штробление дрелью и зубилом

Создание канавок таким способом более производительное, чем в предыдущем варианте. Через каждые 1-2 см в стене сверлятся отверстия, которые затем выдалбливаются зубилом. Преимущество такого способа в том, что он позволяет делать штробы в кирпичной кладке, а не только в штукатурном слое.

Недостатки такие же, как и в предыдущем варианте – низкая производительность и неровность штроб.

Штробление стен перфоратором

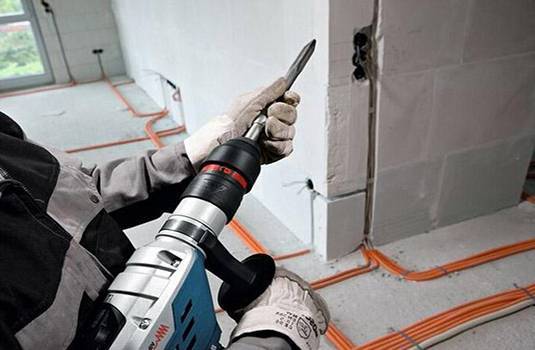

Перфоратор является самым распространенным инструментом для штробления бетонных стен и стен из кирпича. При работе с ним есть два подхода. Первый — сверление стены по разметке буром, как в предыдущем варианте, и последующая выборка канавки при помощи насадок на перфоратор (штробером или лопаткой). Второй способ предполагает выдалбливание штробы без предварительного сверления.

Перфоратором возможно производить долбление практически любой стены без большого количества пыли, однако штроба также будет недостаточно ровной. При штроблении не стоит ставить инструмент под 90 градусов к стене, так как возможно откалывание больших кусков стены. Результат работы перфоратором  не будет отличаться аккуратностью, но при этом применение этого инструмента оправдано своей относительной чистотой и скоростью проведения работ.

Штробление стен болгаркой

Комфортная резка стен болгаркой возможно только при наличии алмазного круга, так как он позволит легко резать кирпич или бетон. Изначально следует сделать 2 параллельных пропила по всей длине разметки с расстоянием в необходимую ширину штробы, после чего зубилом или перфоратором выбрать материал между ними. В отличие от перфоратора или зубила, данный способ является производительным и обеспечивает получения канавки с ровными и аккуратными краями.

Большим минусом использования болгарки является большое количество мелкой пыли. Бороться с этим можно, использую специальные кожухи с отводными патрубками, которые, присоединяясь к пылесосу, отводят пыль от места реза. Один из таких кожухов показан на видео:
