На какую глубину запрещено штробить в несущих стенах
На первом месте среди вопросов, волнующих владельцев, несомненно, стоит проблема штробления несущей стены под проводку. В ГОСТе Р50571.15-97 указано, что при прокладке скрытой электропроводки не должны понижаться прочностные качества конструкций. В дамах панельного типа в монолитных панелях, выступающих в роли несущих стен, допускается нарезание канавок только штукатурки, чтобы не ослаблять прочность панели. На остальных несущих стенах разрешено делать горизонтальные ленточные трассы до 10% глубиной и вертикальные бороздки с условием сохранения целостности вертикальной арматуры.
Порядок работ и правила расположения штроб
Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:
- Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
- Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
- Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
- В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

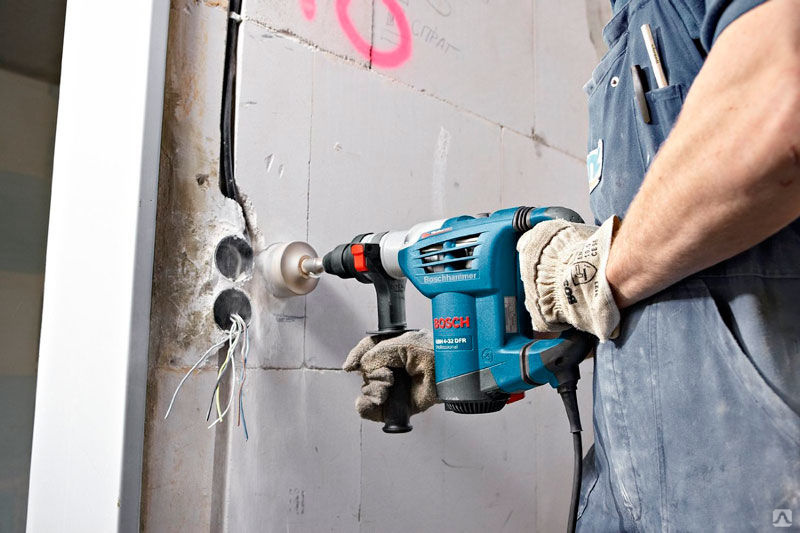

- Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
- Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
- Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.
Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.
Правила прокладки штроб своими руками
Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.
Планируя расположение штроб под кабель, соблюдайте простые правила:
- Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
- Размещайте штробы без пересечения друг с другом.
- Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
- Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
- Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.
Особенности железобетонных стен
Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.
Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).
Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.
Как избавиться от пыли при штроблении
Профессиональные строители при работах по укладке проводки внутри стен используют оборудование со встроенным пылесосом. Но стоимость такого инструмента высока и его покупка для разового мероприятия смысла не имеет. Чтобы проштробить стену штроборезом без дополнительных опций, не создавая при этом облака пыли, мастерам приходится идти на разные хитрости. Простейший способ это обильное смачивание водой обрабатываемой поверхности. Мелкие частицы можно собрать простым бытовым пылесосом.
Чтобы штробить болгаркой без пыли, используют технологию мокрой резки бетона. Она заключается в непрерывной подаче воды к режущему диску через присоединяемый шланг. Можно воспользоваться помощью подручного, который просто будет поливать диск и площадь резки из пластиковой емкости. При этом следует быть внимательным, жидкость не должна попадать на электроинструмент.
Снизить запыленность помещения помогут следующие мероприятия:
- пол закрывают пленкой,
- над входом закрепляют промышленную штору или ткань,
- перед дверью кладут влажный половик.
После того как штробы будут проделаны, мусор сметают веником и пылесосят. Углубление обрабатывают грунтом, укладывают и закрепляют кабель. Канал заделывают шпаклевочной массой, штукатуркой или гипсом.
Провести электрические провода можно и без штробления стен. Такой вариант привлекателен полным отсутствием пыли. В торговой сети представлено множество различных изделий, позволяющих не только замаскировать открытую проводку, но и оживить дизайн помещения. К ним относятся:
Если есть необходимость замены проводки, без прокладки новой, можно воспользоваться уже имеющимися каналами.
Мелкие частицы бетона и силикатного кирпича не должны попадать на слизистые или в дыхательные пути. Поэтому при проведении работ необходимо пользоваться защитой в виде очков и респиратора. Если в помещении есть мебель, её тоже лучше закрыть пленкой или тканью.
Как штробить стены под проводку без пыли? Этот вопрос актуален для тех, кто только собирается сделать ремонт в помещении.
Потребность в работе со стенами возникает при замене электросетей. Владельца помещения может не устроить то, как расположены розетки и светильники. Если возникла необходимость их переноса, то нужно штробить стены под новую проводку.
Каналы, по которым будет проходить электропроводка, должны быть достаточных ширины и глубины. Важным моментом станет выполнение работ таким образом, чтобы в процессе не появлялось большое количество строительной пыли.
Есть несколько способов проложить электрический провод. Можно перечислить следующие:
- при помощи перфоратора;
- болгаркой;
- штроборезом.
https://youtube.com/watch?v=kvcOhA5bgNM
Новичок в строительном деле должен знать, что строительная пыль будет при любом способе. Можно лишь немного снизить ее количество, выполнив защитные мероприятия. Уменьшить загрязнение помещения можно, используя профессиональное оборудование. Хорошим вариантом станет применение штробореза с подключенным к нему пылесосом. Это самый эффективный метод.
Как использовать перфоратор
Один из самых доступных и поэтому популярных методов прокладки борозд для электропроводки в бетонных стенах — использование перфоратора. Такой инструмент есть практически у каждого домашнего умельца, он помогает быстро создавать штробы.
Хотя для штробления используются разные инструменты, порядок проведения работ почти не отличается.
Понадобится:
- перфоратор;
- и насадка-лопатка;
- средства индивидуальной зашиты: перчатки, очки, респиратор.
Перед штроблением канала рекомендуется нанести разметку и сделать пропилы при помощи болгарки.
Инструкция по проведению штробления при помощи перфоратора:
- Подготовительный этап. Проверка поверхности на наличие старой электропроводки. Для этого нужен специальный индикатор, но есть он не у всех. Можно изучить схему электромонтажа, если она была ранее составлена и сохранилась.
- Разметка поверхности. На стенах чертят линии, соединяющие между собой распределительные коробки и элементы, к которым подводится электричество.
- Защита от пыли. Применение некоторых электроинструментов предполагает образование большого количества пыли, поэтому качественно закрывают окна, двери, если в комнате остается мебель, то ее также укрывают.
- Штробление. На линии сначала делают неглубокие отверстия на расстоянии 2-3 см друг от друга. Затем при помощи насадки-лопатки соединяют выполненные отверстия и получают необходимую штробу.
Если работы выполняет новичок, то этап создания отверстий избегать нельзя, иначе не получится качественно выполнить работу. Профессионалы могут сразу проделывать штробу при помощи насадки в виде лопатки.
Наличие болгарки заметно упрощает процесс создания кабель канала в бетонной стене.
Инструменты для штробления
Главным вопросом при штроблении стен остается выбор правильного инструмента, поскольку именно от него зависит, как будет совершаться штробление.
Что подойдет из арсенала домашнего мастера
Болгарка – проверенный и надежный инструмент, который есть практически в каждом доме. Для ее использования потребуется алмазный диск, чтобы резка получилась точной, не оставив сколов в стенах.
Сначала необходимо смастерить параллельные пропилы, которые будут служить границами
В процессе важно помнить о нормах и размерах штроб. Углубить борозду можно, применяя зубило или перфоратор
Использование болгарки показано на видео ниже:
Работа с применением зубила и молотка выполняется в несколько этапов:
- Зубилом намечают края штроб.
- Острие ставят поперек и выбивают кусок стенки.
- Снимают верхний слой, углубляя канавку.
Простой электроинструмент

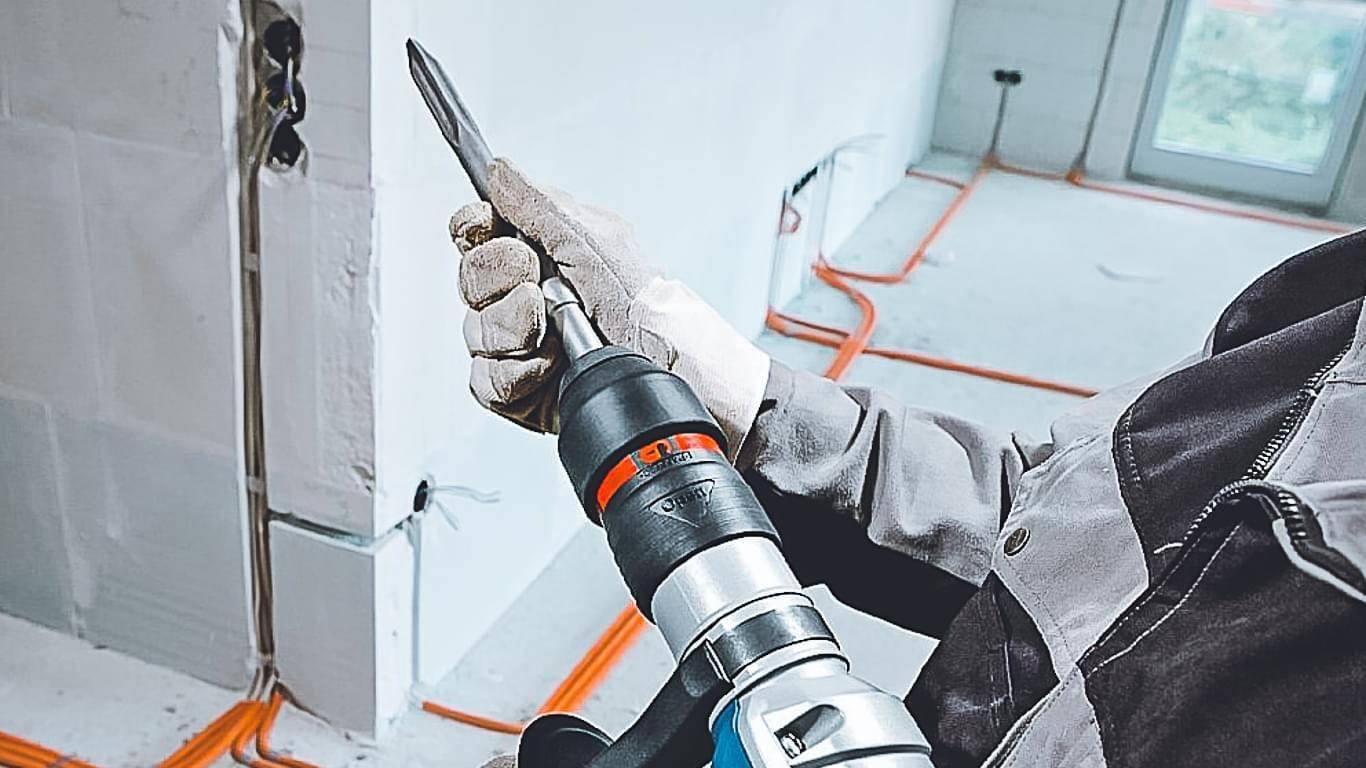

Для штробления стен перфоратором потребуется 3 насадки: 2 бура разной длины и лопаточка. Процесс выполнения:
- В стене сверлят отверстия глубиной 2,5 см, строго придерживаясь намеченной линии. Ее заранее намечают маркером. Дырки должны располагаться в 1,5 см друг от друга.
- Бур сменяют на лопаточку и проходятся от точки к точке, проделывая канавку.
Профессиональное оборудование

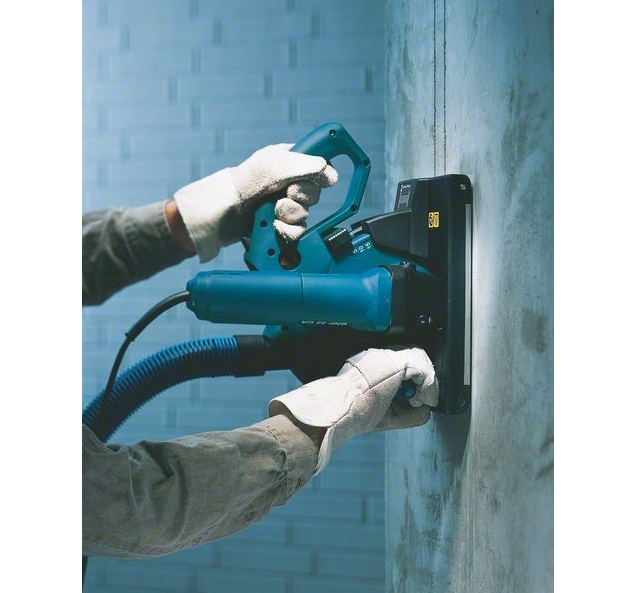

Самым удобным инструментом для штробления признан штроборез. Он оснащен 2 алмазными кругами и специальным кожухом, что обеспечивает аккуратность, быстроту и легкость работ. Края штроб выходят безупречно ровными. Однако стоит такое оборудование недешево.
Штробление стен из кирпича
Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.
Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.
Штрабы в кирпиче делать проще.
Порядок проведения работ и правила расположения штроб
Порядок работ следующий:
- Перед тем как штробить бетонную стену определяются места расположения электророзеток и выключателей.
- Перед разработкой плана стоит изучить правила расположения канавок при прокладке проводки, чтобы знать, как правильно в один прием штробить бетонную стену.
- Разработанная схема переносится маркером на поверхности стен.
- Подготавливается режущий инструмент. В идеале лучше применять штроборез.
- По размеченной ранее линии делаются параллельные пропилы на заданную глубину.
- Производится выборка бетона между пропилами и получается бороздка.
Основные правила расположения штроб:
- для закрытой проводки штробы прокладываются параллельно перекрытиям (горизонтально) или перпендикулярно полу (вертикально);
- расположение канавок под наклоном допустимо только на мансардных этажах;
- поворот канавок допускается только на 90 (диагональное соединение отрезков трассы недопустимо);
- пересечение штроб допускается, при отсутствии альтернативных вариантов;
- при горизонтальной прокладке трассы делаются отступы от потолка 10-15 см и от газовых труб 40см;
- для вертикальных канавок штробить бетонные стены, нужно отступив от окна и двери на 10см.
Способы устройства штробы под электропроводку
Существует несколько способов устройства штробы, каждый из них имеет свои плюсы и минусы.
1.1 Штробление с использованием специального инструмента:
Для устройства штробы профессионалы используют штроборез
Это очень удобный инструмент, который позволяет выполнять большие объёмы работ в короткие сроки, но самое важное, на мой взгляд, это то, что им можно работать практически без пыли. К профессиональному штроборезу можно подсоединить промышленный пылесос, что позволяет сохранить чистоту в помещении
Казалось бы, какие могут быть минусы у этого способа? Ответ прост – наличие самого инструмента. Штроборез довольно дорогой инструмент и если вы решили делать ремонт дома самостоятельно, то приобретать такую вещь для разовых работ нерационально. Есть вариант взять такой инструмент в аренду на необходимый период, но это вопрос только вашего кошелька.
1.2 Штробление с использованием УШМ и перфоратора:
УШМ – угловая шлифовальная машинка или просто «болгарка». Для устройства штробы вам необходимо оснастить её специальным диском по бетону. Суть метода заключается в том, что на стене с помощью УШМ делается два параллельных пропила. Расстояние между пропилами и их глубина зависят от количества и размера кабелей, которые вы хотите проложить в стене. Например, если вы закладываете кабель ВВГ 3х2,5, то достаточно будет пропила глубиной 10 мм и расстояние между пропилами – 15 мм. Затем, когда пропилы сделаны, берём перфоратор, оснащённый насадкой-зубилом и выдалбливаем бетон (или кирпич) между пропилами, штроба готова.
На УШМ используем специальный диск
Делаем два параллельных пропила с помощью УШМ
Выдалбливаем бетон между пропилами с помощью перфоратора, оснащённого зубилом
Огромным минусом данного метода является то, что при пилении болгаркой образуется очень большое количество пыли. Если вы производите ремонт не в пустом помещении, то есть там есть мебель, то обязательно укройте её целлофаном, а всю цифровую и бытовую технику необходимо перенести в другое помещение, также на дверной проём можно повесить влажную ткань (например, старую простынь или штору), что будет препятствовать распространению пыли.
Такой метод устройства штробы очень распространён. Так как инструмент, который используется довольно легко найти. Также плюсом является то, что он относительно бесшумный, если такой термин вообще применим при устройстве штроб.
1.3 Штробление с использованием только перфоратора:
Предыдущий способ я назвал относительно бесшумным… относительно именно данного метода. Этот метод используется, если вы окончательно решили испортить отношения с соседями. Сделать штробу с помощью перфоратора можно несколькими способами:
1) Если штроба устраивается в «мягком» материале (например, красный кирпич), то штробу можно устраивать с использованием перфоратора, оснащённого зубилом в режиме «отбойного молотка»
2) Если же материал более прочный, то сначала буром просверливаем отверстия по ходу штробы, а затем соединяем эти отверстия с использованием зубила или пики. Также можно насверлить отверстия по обе стороны от штробы с интервалом 20-30 мм, а затем выдолбить бетон (или кирпич) между отверстиями, этот способ по своей сути схож с методом №2.
Подготовка и разметка рабочей поверхности
Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.
После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.
Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.
Какие инструменты понадобятся?
Штробление под электропроводку может осуществляться с использованием разных инструментов, их выбор в значительной мере определяется материалом основания, по которому будет проводиться штробление. Это может быть штукатурка разного состава, кирпич, камень, бетон разной твердости, в том числе ячеистый или с повышенным содержанием щебня.
- Если слой штукатурки достаточно толстый, в ней можно проложить штробу под проводку, не затрагивая основание. В этом случае допустимо штробить по потолку и несущим стенам.
- В кирпичной стене горизонтальные штробы удобнее всего прокладывать по шву между рядами кирпича, а для вертикального штробления без подрезания кирпича не обойтись.
- Сложнее всего штробить бетон, это наиболее прочный материал.
Для штробления под проводку может использоваться такой инструмент:
Помимо этого инструмента для штробления стен под проводку понадобятся:
- индикаторы или тестеры для обнаружения старой скрытой проводки;
- уровень;
- пылесос;
- средства индивидуальной защиты – очки, перчатки, респиратор.
Всегда ли нужно штробление
Этот процесс может быть выбран теми собственниками квартир, которые не желают заниматься полноценным ремонтом. Выбор этого метода обусловлен желанием сэкономить на стройматериалах и найме специалистов.
Замена проводки без штробления может быть сделана следующими способами:
- открытый метод;
- использование старых штроб;
- старая проводка.
В первом случае провод помещают в плинтусах. В процессе ремонта широко используют гофры и кабель-каналы; устанавливают коробы. Проводку в квартире без штробления может сделать специалист за небольшую плату. А вот прокладка в стене каналов под электрический провод повлечет за собой существенные финансовые расходы. Кроме того, придется выделить средства на покупку отделочных материалов. Работа профессионального штукатура также потребует расходов.
Сделать штробы можно вручную и при помощи оборудования. Лучше всего использовать штроборез с подключенным к нему промышленным пылесосом. Недостатком такого прибора является его высокая стоимость, поэтому в домашних условиях можно воспользоваться для прокладки каналов болгаркой с алмазным диском. Возможна проводка без штробления стен. Многих владельцев квартир этот вариант привлечет отсутствием пыли.
голоса
Рейтинг статьи
Способы штробления
Следует разобраться, какие бывают способы штробления и как правильно сделать штробу перфоратором.
Самый простой способ штробления, выполненный своими руками, использование зубила с молотком. Правда, он достаточно трудоемкий, требует много сил. Облегчить ручную работу может ударная дрель. Повысить качество работы, быстроту прокладываемых бороздок может перфоратор с набором насадок.
Ровная канавка получается при штроблении стен угловой шлифовальной машиной. С ее помощью прокладывают 2 параллельные линии, середина которых выбивается при помощи зубила или перфоратора. Стоит учесть, что такой способ требует использования довольно дорогих алмазных дисков.
Способы правильного прорезания канавок
Особенности выполнения работ в зависимости от материала стен
Особенностью штробления в бетоне будет то, что бетон обладает высокой прочностью.
Часто возникает вопрос: можно ли осуществлять штробление несущих стен в панельном доме? Можно, но здесь есть свои особенности.
При проделывании штроб в несущей стене особое внимание следует уделить арматуре, которая расположена в стене. Нужно избегать ее повреждения, так как это может привести к коррозии металла и возможному ослаблению несущих конструкций
Для того, что бы не допустить повреждения арматуры нужно пользоваться металлоискателем.
Кроме этого, при штроблении несущих стен панельных домов категорически запрещено делать горизонтальное штробление, так как несущая панель постоянно находится в напряженном состоянии и любое уменьшен ее сечения, может привести к обрушению панели перекрытия и даже всего дома.
Если все же необходимости штробления нельзя избежать, то штробы на несущие стены следует располагать только в вертикальном направлении, которое соответствует направлению ребер жёсткости панельных конструкций.
При штроблении несущих стен панельных домов следует делать как можно меньшее количество сгибов углубления, а длину канала не более 3 метров.
Читайте так же
Определенные особенности существуют и при штроблении стен из силикатного кирпича. Силикатный кирпич уступает по прочности бетону, а потому штробы в нем проделывать легче.
К особенностям штробления стен из силикатного кирпича следует отнести то обстоятельство, что при штроблении следует учитывать его природные свойства, такие как повышенная впитываемость влаги и восприимчивость к агрессивным средам.
Влага, в случае попадания на кирпич, ухудшает его теплоизоляционные свойства, а агрессивные среды, имеющиеся в почвах, могут привести к реакции с известковой основой кирпича и его разрушению, в результате чего может быть разрушено все здание.
Способы штробления
Перфоратор для штробления стен
Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.

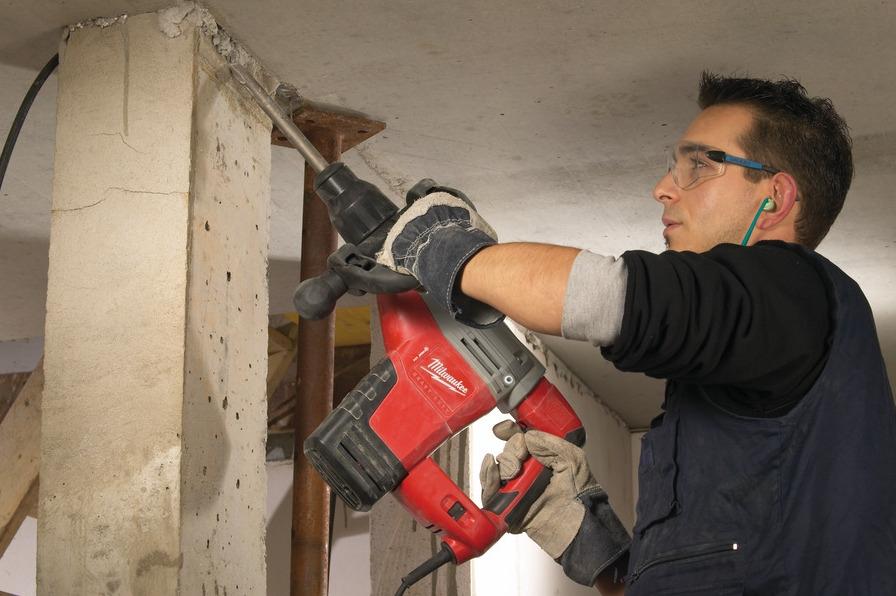

Работы перфоратором
Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.
Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос. Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.

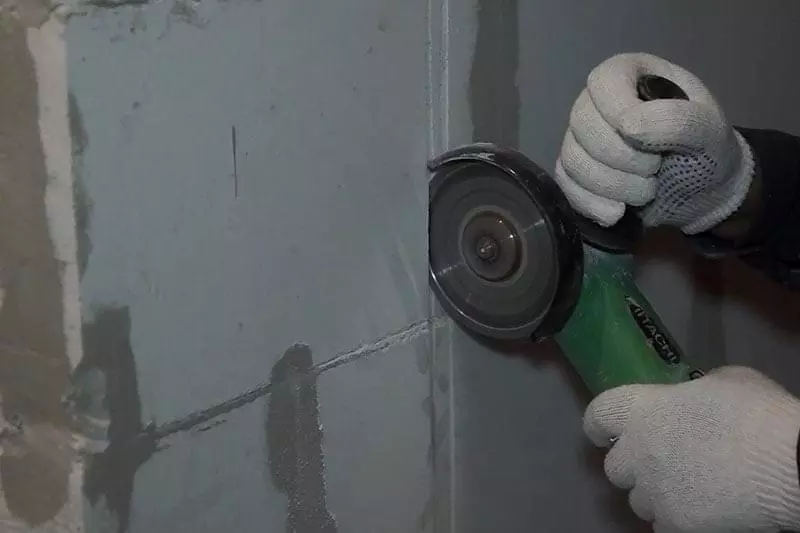

Работа болгаркой
Насадка на болгарку для штробления
Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.
Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:
- Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
- Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.
Болгарку можно использовать по всем видам материалов стен.

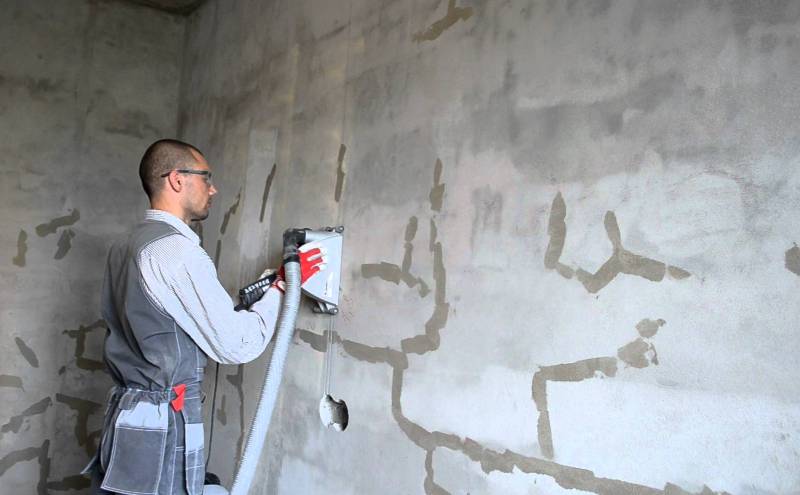

Работа штроборезом
Штроборез
Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.
Зубило/стамеска и дрель
Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.
Что учесть перед тем, как начать работу?
Прежде, чем сделать штробу в стене, убедитесь, что на пути новой проводки не лежит старый кабель, а если он есть, проверьте, обесточен ли он. Определить это поможет специальный индикатор. Далее тщательно подготавливаем стены. Удаляем остатки старых обоев и других отделочных материалов, которые могут забить кожух рабочего аппарата и привести к короткому замыканию. Следующий этап – подготовка эскиза с пометками расположения будущей проводки, плана разводки выключателей и розеток.

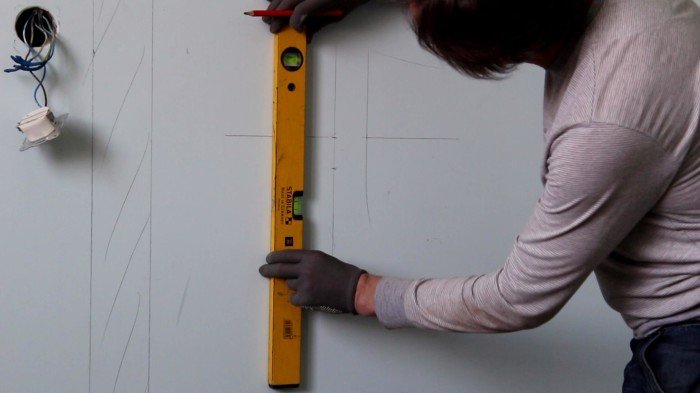

Прежде, чем штробить зачищенные стены, при помощи рулетки и карандаша намечаем путь прокладки проводки и дополнительных элементов. Чтобы сэкономить время, используйте лазерный уровень. Если процесс работы от начала до конца выполняете лично вы, ознакомьтесь с нормативным документом СНиП 3.05.06-85, где подробно расписано, как правильно штробить стены. Выполнение прокладки проводов проводится параллельно основаниям конструкции – строго вертикально или горизонтально. Наклон штробы под углом допускается при прокладке электронных проводов в наклонных стенах (в мансардах).
https://youtube.com/watch?v=iUVW-YrqAlI
Согласно нормам, горизонтальное штробление проводится на расстоянии 150 мм от плит перекрытия, вертикальное – на расстоянии не менее 100 мм от дверных и оконных проёмов, а от газовых труб отступите не менее 400 мм. Глубина и ширина штробы – не менее 25 мм, зависит от толщины кабеля. Для кабеля толщиной 1 см на 3 жилы глубина должна составлять 3–4 см. Средняя длина штробы – 3 м. Советуем спроектировать план разводки таким образом, чтобы свести к минимуму количество поворотов штробы к выключателю и розеткам. В идеале, у вас должен получиться один поворот от распределительной коробки до розетки или выключателя. Делать горизонтальные борозды в несущих конструкциях запрещено, это правило касается всех стен панельного дома.
Основные моменты учтены, приступаем к работе, а для соблюдения техники безопасности надеваем респиратор, защитные очки, открываем форточки для проветривания. Чтобы сэкономить время на последующей перепланировке, перед финишной отделкой отметьте при помощи маркера и рулетки расстояние от углов стен и потолка до штроб, сфотографируйте полученный эскиз. Так вы будете знать, где проходит проводка, и не ошибётесь с выбором места под дюбель или гвоздь.

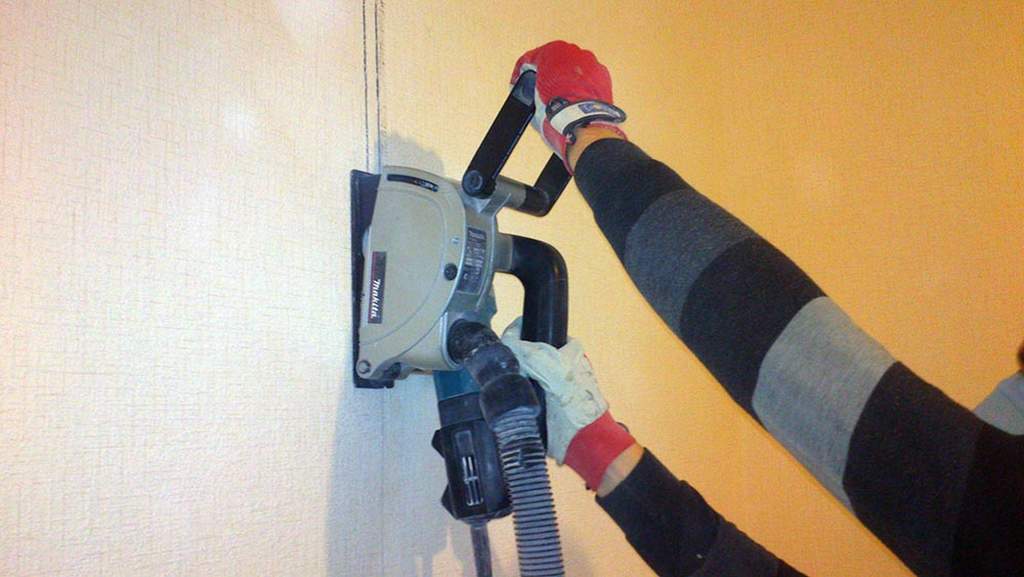

Использование штробореза для проведения работ
Электрический штроборез позволит быстро сделать борозды в стене. На ремонт не потребуется много времени, а кромки будут высокого качества. Этот прибор хорош тем, что после его применения не потребуется дополнительно снимать материал в промежутке между бороздами. Физических усилий прикладывать не нужно, но при работе прибора образуется большое количество пыли.
Работающие в строительной отрасли специалисты решают эту проблему путем использования в работе штробореза с промышленным пылесосом. Но стоимость устройства велика, поэтому при ремонте квартир он применяется редко.
Штробление стен под проводку может быть выполнено вручную. Но этот процесс отличается трудоемкостью и большими затратами труда. Для ускорения ремонтных работ лучше использовать оборудование.
Молоток, дрель и зубило – проверенные дедовские способы
Пришло время подготовить инструменты. Воспользуйтесь профессиональным аппаратом (штроборезом) или поищите альтернативу. Самый простой вариант – молоток и зубило. Работу начинаем с разметки. Зубилом отмечаем углубления, где будет проходить штроба под электрическую проводку. Далее ставим острие поперек борозды, выбиваем верхний слой стены молотком, продолжаем работать по намеченной линии, а затем проделываем углубления на 25 мм по всей длине. Достоинство данного метода – доступность инструментов. Но недостатков больше. Затрачивается много сил, времени, контуры получаются неровными. Проделать такую канавку в кирпиче или бетоне проблематично, а вот для штукатурки – это хороший бюджетный вариант.
Штробление молотком и зубилом
Ускорит процесс дрель. По намеченной линии просверливаем отверстия через каждые 1–1,5 см на нужную глубину. После такой процедуры вы получите контур штробы. Для завершения работы и создания единой полосы возьмите зубило и выбейте перемычки между просверленными отверстиями. Такой вариант можно применять для штробления бетона. Однако, как и при работе с молотком, добиться ровных линий и однородной глубины не получится.
