Что делать, если в квартире нет заземления — инструкция по проведению

Почему система TN-C морально устарела

В значительной части современной техники используются импульсные блоки питания. В этих устройствах есть фильтры от ВЧ помех. Это конденсаторы малой ёмкости, соединяющие схему с металлическим корпусом и заземляющим контактом вилки.

Помехи, приходящие из электросети или возникающие при работе электрооборудования через конденсатор и заземляющий провод «уходят в землю» и не нарушают работу подключённых к блоку питания приборов.

В обычных условиях ток, проходящий через фильтр недостаточен для срабатывания УЗО или поражения человека электричеством, но при пробое этого конденсатора корпус оказывается подключённым к сети 220В. Эта ситуация не является опасной при наличии системы заземления, соответствующей требованиям ПУЭ, но может привести к электротравме, при её отсутствии или использовании системы TN-C.

Так же является опасной ситуация обрыва нулевого провода «N». В этом случае корпус окажется под напряжением через цепь «фаза-электроприбор-ноль-заземление-корпус».

Аналогичная ситуация возникает при возникновении течи в стиральной или посудомоечной машине или перегорании ТЭНа в бойлере.

Главный недостаток системы TN-C это появление опасного потенциала на заземленных корпусах техники при отгорании PEN проводника. То есть в случаи обрыва PEN проводника заземление (зануление) теряет свои защитные свойства.

Опасные способы заземления

Для того, чтобы обезопасить себя и членов своей семьи от поражения электрическим током, некоторые «специалисты» прокладывают линию заземления самостоятельно. Для этого используются различные варианты:

1. Подключение к радиаторам центрального отопления или к водопроводным трубам. Это опасно тем, что при небольшой утечке по трубам начнёт протекать ток, вызывающий быструю коррозию, а при ремонте водопроводчики могут получить электротравму.
2. Соединение в розетке нулевого и заземляющего контакта. Это не заземление, а зануление. В ПУЭ п.1.7.50 зануление отсутствует среди средств, защищающих от поражения электрическим током.
3. Присоединение защитного проводника РЕ к корпусу электрощита, находящемуся на этаже. Этот вариант лучше предыдущих, но качество соединения самого PEN провода с корпусом щитка неизвестно. Кроме того, место соединения проводов «PEN», «N» и «РЕ» должно быть заземлено.

Кроме того неизвестно заземлен ли вообще PEN проводник в этажном щите. К примеру, можно представить ситуацию, когда при такой «схеме заземления» произойдет обрыв нулевого провода N и тогда все заземленные корпуса приборов в квартире через этот дополнительный проводник РЕ окажутся под напряжением.

Тем более если разобраться то такое подключение является не заземлением, а занулением.

Кроме различных вариантов самостоятельного подключения к проводу «PEN», возможен монтаж контура заземления из стальных уголков, штырей и труб, закопанных ниже уровня промерзания почвы. К этим уголкам присоединяется провод, заводится в квартиру и подключается к розеткам. В этом случае есть опасность обрыва этого провода или окисливания в месте контакта, находящемся на улице.

Важно! Контур заземления, выпоненный по всем правилам, соединяется при помощи электросварки с металлическими элементами конструкции здания и подлежит регулярной проверке. Единственной надёжной защитой от поражения электрическим током является установка систем заземления TN-C-S или TN-S. В этом случае при нарушении изоляции между заземлённым корпусом электроприбора и токоведущими частями возникнет замыкание по цепи «токоведущие части-корпус-заземление», ток через автоматический выключатель возрастёт и автомат отключит питание установки

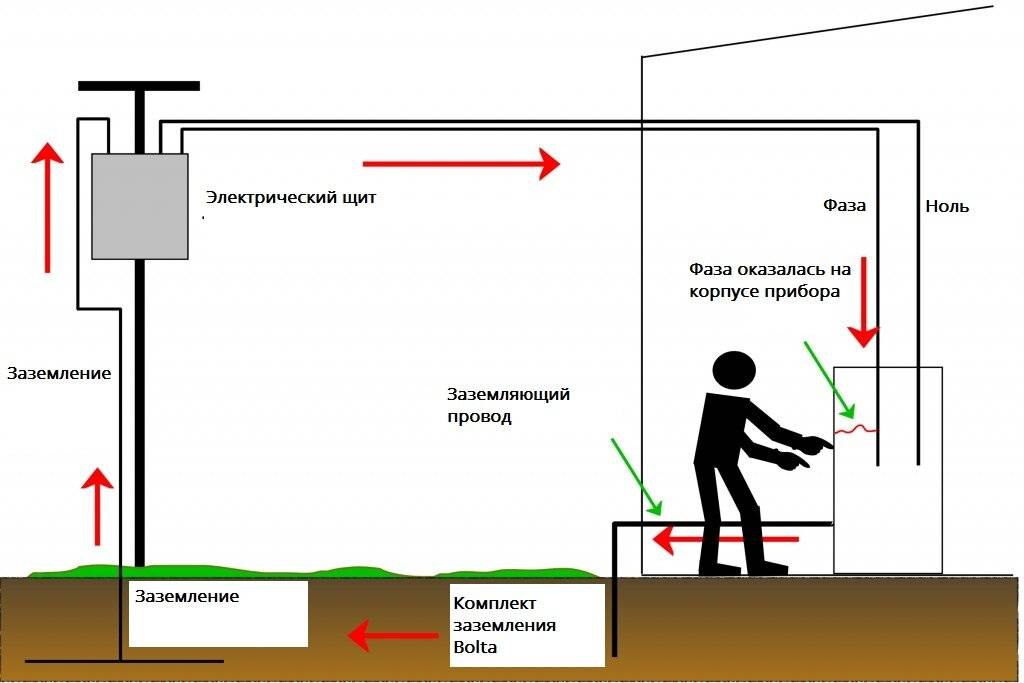

В этом случае при нарушении изоляции между заземлённым корпусом электроприбора и токоведущими частями возникнет замыкание по цепи «токоведущие части-корпус-заземление», ток через автоматический выключатель возрастёт и автомат отключит питание установки

Единственной надёжной защитой от поражения электрическим током является установка систем заземления TN-C-S или TN-S. В этом случае при нарушении изоляции между заземлённым корпусом электроприбора и токоведущими частями возникнет замыкание по цепи «токоведущие части-корпус-заземление», ток через автоматический выключатель возрастёт и автомат отключит питание установки.

Желательно дополнительно к системе заземления в электрощите подключить УЗО. Это устройство будет отключать электропитание в том случае, если изоляция нарушена и появился ток утечки, но отсутствует короткое замыкание.

Похожие материалы на сайте:

• Виды систем заземления согласно ПУЭ
• Как выполнить зануление в электроустановках

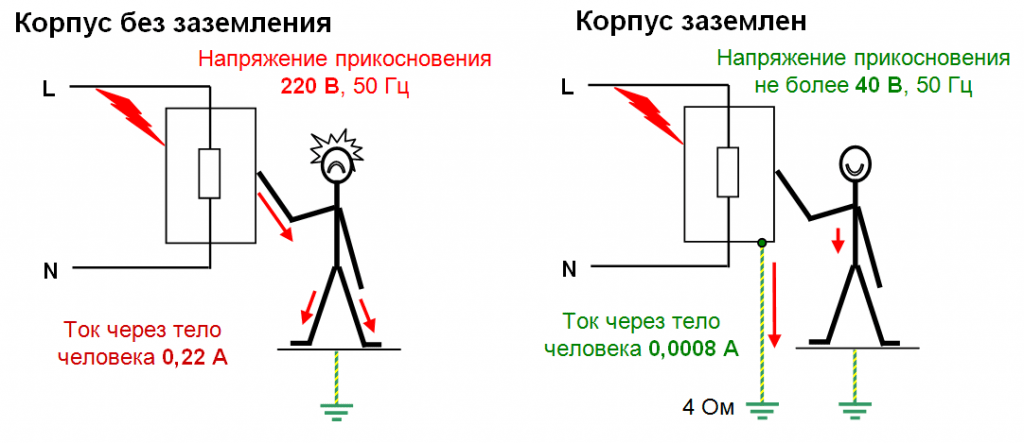

Для чего служит заземление

В процессе использования бытовой электротехники существует вероятность возникновения на корпусе агрегата опасного напряжения, что может спровоцировать поражение током. Если электрозащиты в доме нет, опасность травмы значительно возрастает. Снизить ее можно, соединив корпус электрического приемника с заземляющим элементом.

Если применять в качестве заземлителя нулевую фазу двухжильной квартирной электропроводки (зануление), в электросхеме обязательно наличие выключателя-автомата. В старых домах такие автоматы были широко распространены. В простонародье их называли пробками. Помните выражение: «Пробки выбило»? При возникновении короткого замыкания в электроцепи автомат срабатывал, и человек избегал травмирующего воздействия тока. Отсутствие защитного контура вполне может стать причиной пожара вследствие превышения допустимой нагрузки на домашнюю электрическую сеть, плохих контактов или установления автоматических выключателей, пропускная способность которых значительно превышает номинальную мощность цепи.

Таким образом, мы выяснили, что заземление в электросистеме наших жилищ просто жизненно необходимо. И многие хозяева квартир решают этот вопрос самыми разными способами, не подозревая при этом, что действия их не только, мягко говоря, не умные, но и далеко не безопасные.

Этого делать нельзя

В наши дни почти все благоустроенные жилища уже находятся в собственности, и некоторые хозяева старых «хрущевок» и «сталинок» полагают, что вольны делать на своей территории что угодно. При этом как-то забывается, что их квартира является составляющей общего понятия «жилой дом», и все, что находится за пределами их частной собственности, является общедомовым хозяйством.

Системы газо- и водоснабжения являются общим элементом жилых помещений всего дома. Категорически запрещается использовать в качестве заземлителя трубы отопления, водоснабжения или подачи газа. Самой большой опасностью такого способа электрозащиты является поражение током, и чаще всего — смертельное. Причем, трагедия может произойти даже не с жильцами заземленного помещения. Обычный прием душа может обернуться смертью для соседей, так как утечка электричества из жилища «горе-рационализатора» по кратчайшему пути (водопроводная система) находит выход в их ванной.

Нельзя самостоятельно подключаться к общему распределительному щитку подъезда, куда некоторые умельцы заводят совмещенные нулевые защитный и рабочий проводники (PEN-проводник). Опасность таится в том, что нулевой проводник может просто отгореть, и высокое напряжение моментально поступит на корпусы всей электробытовой техники, подключенной в тот момент к электрической системе «заземленного» помещения.

Самостоятельное устройство заземления жилого помещения, где его наличие изначально не было предусмотрено проектом электроснабжения, влечет не только административное разбирательство и наложение штрафов, но и уголовное наказание, если незаконные действия «умельца» приведут к причинению вреда здоровью или гибели другого человека. Об этом надо помнить всегда!

Гальванический элемент

Следующий способ – простая химия. Это самый реальный и понятный способ получения электричества из земли в домашних условиях. Для этого нужны медные и цинковые электроды. В их роли могут выступать пластины, штыри, гвозди. Если медь распространена – с цинком могут возникнуть проблемы, поэтому легче найти оцинкованное железо.

Нужно забить ваши электроды в землю на одинаковом расстоянии друг от друга. Допустим 1 метр в глубину и 0,5 метра между электродами. В таком случае медь будет катодом, а цинк – анодом. Напряжение такого элемента может составлять порядка 1-1,1 Вольта. Это значит, чтобы получить из земли электричество напряжением в 12 вольт нужно забить 12 таких электродов и соединить их последовательно.

Решающим фактором в такой батарее является площадь электродов, от этого зависит и сила тока, ровно, как и от того, что находится между ними. Для того, чтобы батарея выдавала ток – земля должна быть влажной, для этого её можно полить, иногда цинковый электрод заливают раствором соли или щёлочи. Для повышения токовой отдачи можно забить больше электродов и соединить их параллельно. Таким образом устроены все современные батареи и аккумуляторы.

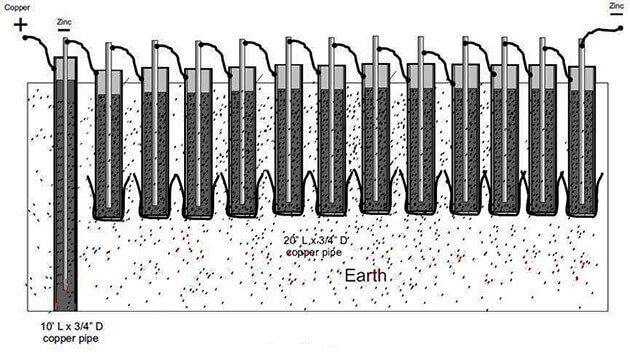

На схеме ниже вы видите еще одну интересную реализацию такой батареи из медных труб и оцинкованных стержней.

Однако с течением времени электроды разрушаться и батарея постепенно прекратит свою работу.

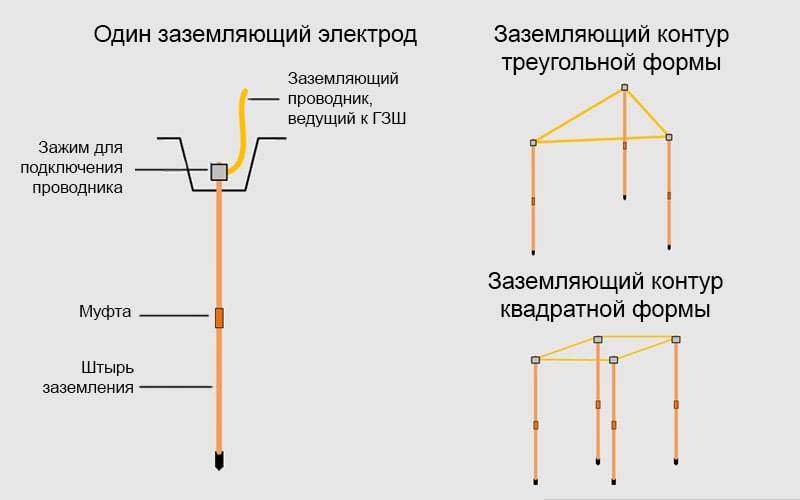

5. Дополнительные заземляющие стержни

Дополнительные
заземляющие
стержни
(контуры
заземления)
–
ещё
одна
распространённая
проблема
в
системах
заземления.
Заземляющие
стержни
должны
быть
установлены
в
точке
схождения
всех
заземляющих
проводников
здания.
Иными
словами,
если
у
здания
имеется
два
и
более
заземляющих
контура,
они
должны
подключаться
в
одной
точке
–
на
главной
заземляющей
шине
(ГЗШ).

Основная
проблема
с
дополнительными
заземляющими
стержнями
заключается
в
том,
что
они
создают
вторичные
пути
для
протекания
переходных
токов
при
некоторых
явлениях,
таких
как,
например,
удары
молнии.
Когда
на
объекте
один
контур
заземления,
любые
токи,
вызванные
молнией,
войдут
в
систему
заземления
здания
в
одной
точке,
а
потенциалы
заземляющих
проводников
всего
объекта
будут
расти
и
уменьшаться
одновременно.

Однако
при
наличии
дополнительных
заземляющих
контуров
переходной
ток
поступает
в
систему
заземления
в
нескольких
местах,
и
часть
этого
тока
будет
причиной
возникновения
разных
по
уровню
потенциалов
в
разных
точках
системы
заземления.
А
это,
в
свою
очередь,
может
вызвать
серьёзные
проблемы
с
переходными
процессами
в
оборудовании
и
возможную
перегрузку
проводников.

Опасные схемы защиты

Когда в домах многоэтажного типа использовались металлические трубы систем водопровода и отопления, то некоторые горе-электрики подключали к ним PE контур. Это опасная игра, потому что пробитая фаза на любом бытовом приборе создавала ток утечки, который стремился по наименьшему сопротивлению, то есть, двигался по заземлению в квартире. При этом током могло ударить от соприкосновения с трубой или радиатором отопления. И не только в этой квартире, но и в других, ведь стояки являются единой сетью, как в водопроводе, так и в отоплении. Благо сегодня все перешли на пластиковые трубы.

Есть случаи, когда проводилось заземление розеток, в которых нулевую и заземляющую клеммы соединяли перемычкой. Опасность заключается в том, что при обрыве нулевого контура весь ток начнет проходить по заземляющей сети. То есть, напряжение будет переходить на корпус всех находящихся в квартире приборов.

Вот все, что вы должны знать о заземлении в многоквартирном доме. Хорошо, если оно уже предусмотрено конструкцией здания. Но если нет заземления, то его можно сделать своими руками. Варианты вам предложены, но, как показывает практика, самый простой и эффективный – это заземлить проводку и розетки с помощью УЗО.

«Заземлительные» табу

Нельзя заземлять электроприборы на металлические трубопроводы. Кусок пластиковой трубы в домовой разводке автоматически делает ток пробоя смертельно опасным.

Если от металлосвязи шина заземления не протянута в дом, это нужно обязательно сделать. Хоть и кажется, что проще протянуть из дома кусок заземляющего проводника и присоединить его металлосвязи.

Дело в том, что на неподготовленной контактной площадке проводник под открытым небом (никакая замазка не спасает!) сразу начнёт активно окисляться (явление называется электрокоррозией). При любой аварии такой проводник сразу отгорит, не успев выполнить защитные функции.

Ещё нельзя заземления электроприборов соединять последовательно и затем подключать к контактной площадке. Чтобы в случае пробоя на одном из приборов не угробить все подключенные.

Точно так же не стоит к одной контактной площадке подключать несколько электроприборов.

Этапы проведения самостоятельного заземления

Если при проведении электрокоммуникаций использовалась схема TN-C-S, можно провести самостоятельное заземление розеток, придерживаясь следующей последовательности действий:

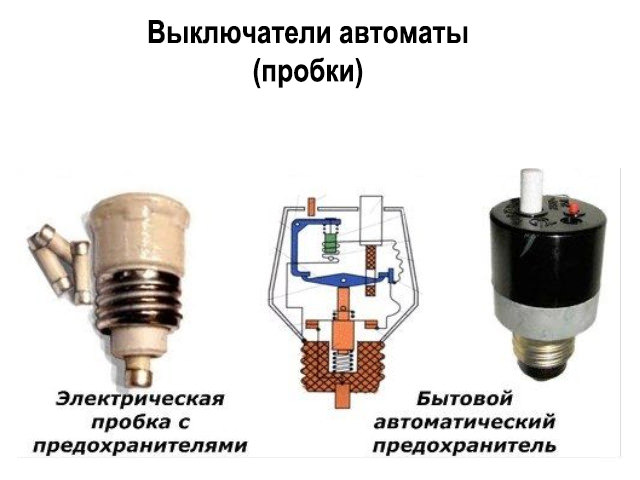

1. Обесточить квартиру – вывинтить все пробки или отключить пробки-автоматы или ползунковые автоматы.
2. Очистить доступ к проводке – снять штукатурку или другие отделочные материалы в необходимых местах.
3. Демонтировать необходимые розетки.
4. Присоединить зачищенные концы проводников к специальным контактам, которые имеются в розетках Евростандарта.
5. Соединить между собой все выводы к заземляемым розеткам.
6. Обесточить стояк или дом.
7. Подсоединить проведённое заземление к общему заземлению стояка или фазы.
8. Включить подачу электричества в доме и в квартире.

Подключать к трубам отопления, водопровода, газоснабжения

Другой вариант незаконного заземления – это присоединение провода РЕ к трубам водопровода, канализации, отопления или газоснабжения. Такое подключения запрещено согласно ПУЭ 1.7.110 по нескольким причинам:

• Отсутствие надёжного контакта. Все трубопроводы состоят не из цельной трубы, а из отрезков, соединённых различными способами. При этом используются пакля, уплотнительная лента и другие изоляционные материалы. Кроме того, один из участков трубопровода может быть ранее или в будущем заменён на пластик, являющийся изолятором.
• Опасность поражения электрическим током при проведении ремонтных работ. В случае незначительного повреждения изоляции, не вызывающего отключение автоматического выключателя, по заземляющим трубам начинает протекать электрический ток. При замене трубы или разборке соединения участок трубопровода, расположенный ближе к неисправному оборудованию, окажется под напряжением, что приведёт к электротравмам работников.
• Возможность пожара. Особо опасным является подключение заземления к газопроводу. При наличии утечки газа и плохого электрического контакта в месте соединения любая искра может привести к взрыву, пожару и человеческим жертвам.

Вывод

Альтернативой заземлению может быть лишь только установка приборов дифференциальной защиты – УЗО или дифавтоматов. Лишь эти устройства способны спасти жизни человеку при поражении током.

Монтировать собственный контур заземления идея достойная, но не всегда ее можно реализовать. К тому же можно ВЛЕТЕТЬ на штраф от домоуправляющих компаний.

Из запретов можно выделить то, что категорически запрещается «заземляться» на трубы водопровода, отопления, газовой трубе и канализации.

Использовать при этом нужно только способы, разрешённые ПУЭ. Именно они обеспечивают надёжную защиту от поражения электрическим током.

Друзья очень прошу Вас чтобы не пропустить новые выпуски. Спасибо за лайк !

#заземление #розетка #квартира #электрик

Заземление квартир и частных домов

Заземление дома можно провести самостоятельно, благо дело, природная земля (почва) находится в непосредственной близости. Достаточно провести ко всем розеткам в частном доме дополнительный защитный заземляющий провод площадью поперечного сечения 16 мм для алюминиевого или 10 мм для медного и заземлить его около распределительного щитка в почву на глубину не менее 1,5 м. В деревенской местности многие заземляют свой жилой дом таким способом.

А вот заземлить квартиру таким способом не удастся. Ну, где взять природную землю на четвёртом этаже? Некоторые «умельцы» в качестве заземления в старых домах использовали металлические элементы системы централизованного отопления или газоснабжения. Но после серии случаев поражения электротоком соседей, маленьких детей или взрывов в системе газоснабжения от такой практики отказались. Теперь заземление или зануление в квартире проводится только к распределительному щитку.

Как сделать заземление в квартире зависит уже от существующего заземления в многоквартирном доме. Заземление в многоквартирных домах проводится по трём схемам:

• TN-S – современный способ заземления, прописанный нормативом с 1998 года;
• TN-C-S – защитный заземляющий кабель проведён только к распределительному щитку;
• TN-C – в качестве заземления используется нулевой провод, который заземляется на трансформаторной подстанции, например, заземление в хрущёвке проводится по такому принципу.

Как же сделать заземление в квартире если его нет? Перед тем как сделать заземление в квартире своими руками нужно определиться со схемой заземления. Для этого нужно открыть распределительный щиток на лестничной клетке. Если по стояку проведён пятижильный провод, это как минимум TN-C-S, а это означает, что защитный заземляющий провод достаточно подсоединить к защитному проводу жёлтого-зелёного цвета.

Затем нужно перейти к распределительному щитку в квартире, если счётчик электроэнергии находится на лестничной клетке, то посмотреть на провода, идущие от него в квартиру. Если идёт 3 провода и один из них жёлтого-зелёного цвета, значит, в квартире используется современная схема заземления TN-S. В этом случае, вам не придётся озадачиваться вопросом, как правильно сделать заземление.

Важно! В больших современных квартирах 3 и больше комнат, в квартиру могут проводиться две фазы, соответственно, проводов будет больше. Главное наличие провода с жёлто-зелёной окраской.
Всё равно, перед тем, как подключать мощный электроприбор, потребляющий более 3,2 кВт/ч, проверьте заземление розетки. Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию

Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию.

Если в общем распределительном щитке отсутствует защитный заземляющий провод – это старая схема TN-C. В этом случае можно провести только зануление розеток. Но, в случае значительных перегрузок или перекоса фаз, что случается не так и редко, могут выйти из строя подключённые в данный момент к занулённой электросети приборы. Единственный выход за общие средства жильцов многоквартирного дома или самостоятельно, поменять проводку целиком.

Каким 4 главным требованиям должно отвечать любое заземление

1. Защитное заземляющее устройство создается для эффективного отвода опасных потенциалов на контур земли, случайно проникающих на токопроводящие конструкции, не предназначенные для работы в составе электрической схемы.

2. ЗУ должно надежно соединять все составные части электроустановки, включая конструкции открывающихся металлических дверок шкафов и щитов. Обычно для этого используют гибкие медные проводники с оболочкой желто-зеленого цвета.

3. Общее сопротивление электрических контактов системы заземления регламентировано пунктом 1.7.103. ПУЭ. Оно не должно быть выше, чем 4÷30 Ом.

Этим достигается надежность протекания аварийных токов на глухозаземленную нейтраль генератора в сети 220 вольт.

4. На этапе строительства необходимо предусматривать равномерность распределения нагрузок за счет монтажа системы выравнивания потенциалов.

Полезная информация

Во многих ситуациях вопрос обеспечения безопасности электроустановки можно решить не только за счет установки ЗУ, но и переводом сети электроснабжения со схемы с глухозаземленной нейтрали на изолированную простым подключением к разделительному трансформатору.

Этот способ широко применяется на всем медицинском оборудовании, а разделительные трансформаторы имеются в продаже.

Схемы распределения электроэнергии

Наличие или отсутствие отдельных заземляющих проводников является основной отличительной чертой систем распределения электропитания в новых и старых домах. В соответствии с ГОСТами СССР, применявшимися до 1998 года, наличие в схеме заземляющего провода не предусматривалось. Ранее в нем не было необходимости, поскольку у населения в те времена был очень небогатый ассортимент бытовых приборов.

Позднее ситуация изменилась, и в новых домах в электрических системах стали появляться отдельные заземляющие проводники. Они сосредоточены в распределительных щитках, устанавливаемых в каждом подъезде.

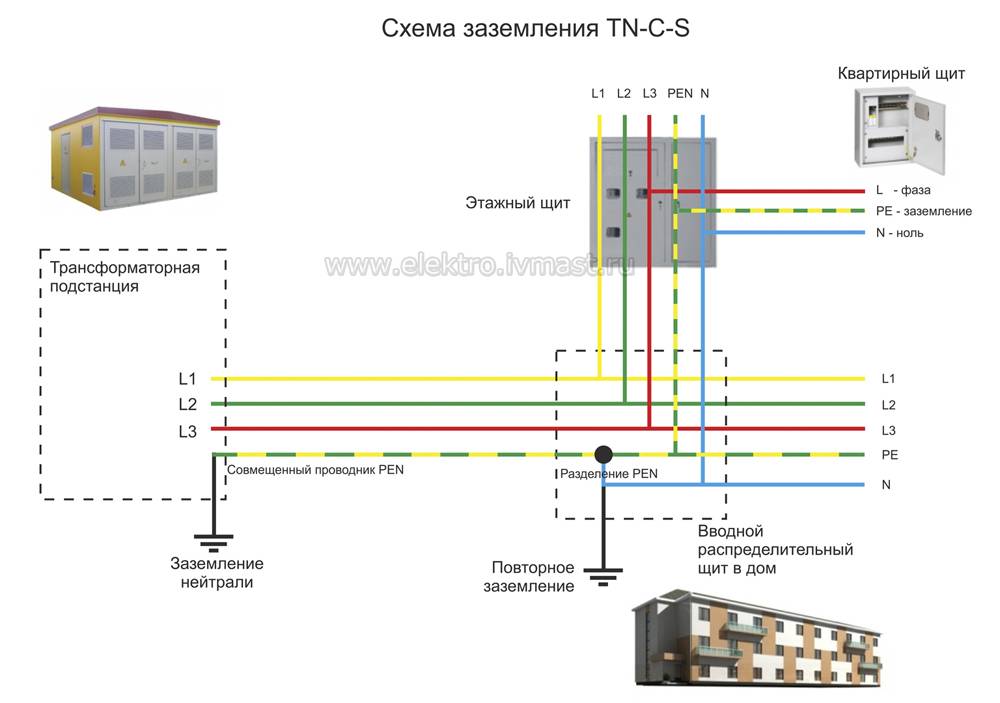

Современная схема электроснабжения известна под наименованием TN-C-S. Она предусматривает использование пятижильного кабеля, заводимого в щиток. Три провода являются фазными и окрашиваются в красный или коричневый цвет. Четвертый провод – нулевой, имеющий синюю или голубую окраску. В качестве заземляющего проводника используется пятый провод зеленого или желто-зеленого цвета. Он подключается к отдельной шине, которая также соединена и с корпусом распределительного щитка.

Таким образом, в новых домах вопрос заземления полностью решен и каких-либо дополнительных действий совершенно не требуется. Как же быть тем хозяевам квартир, у которых заземление полностью отсутствует, а квартира наполнена современной бытовой техникой?

Будет ли шаговое напряжение?

Шаговое напряжение появляется при попадании на землю провода, находящегося под напряжением и протекании тока по поверхности земли.

Теоретически, если выполнены все требования к контуру заземления, указанные в ПУЭ-7 п.1.8.39, при использовании заземления вместо нуля шаговое напряжение возникнуть не должно, но на практике не всегда эти правила соблюдаются, особенно если контур был изготовлен самостоятельно и его первичная и повторные проверки не производились.

Совет! Для большей безопасности рекомендуется размещать контур заземления не под пешеходными зонами, а под клумбами и другими зелёными зонами.

Как сделать заземление в квартире, если его нет

В старых домах установлена система TN–C, которая не имеет заземления, и проложен двухжильный провод (фаза и ноль). Чтобы заземлить квартиру, придется провести новую проводку, установить автомат УЗО или смонтировать контур.

Подключение УЗО

Устройство защитного отключения, или, по-другому, УЗО спасет человека от удара током в случае, если в доме отсутствует заземление. Через устройство проходят фазовый и нулевой провода. В момент утечки электричества оно определяет разницу между силой тока, прошедшей между ними, и разъединяет контакты, тем самым обесточивая участок сети.

Существует два варианта подключения УЗО:

• На весь дом. В таком случае обезопасить от утечки можно все электроприборы в квартире, начиная от крупной бытовой техники, заканчивая светильниками. Для этого потребуется более мощный и дорогостоящий прибор. При срабатывании защиты электричество будет отключено везде, а на наличие утечки придется проверять каждое подключенное устройство отдельно.
• На комнату или конкретное устройство. Менее мощный УЗО устанавливается только на «опасные» линии, например, на ванную комнату, кухню, подвал или на конкретное устройство, вроде стиральной машины или электроплиты. Если в квартире есть устройства, потребляющие больше 1,2 кВт, то на каждое из них рекомендуется ставить отдельный автомат и УЗО.

Прибор имеет две входных и две выходных клеммы (фаза и ноль). Установка производится согласно схеме:

Правила установки:

• УЗО устанавливается между входным выключателем и автоматом;
• мощность УЗО должна немного превышать мощность установленного на нее автомата;
• правильность работы УЗО проверяется путем подключения бытового прибора под нагрузкой к сети, в которую оно было установлено.

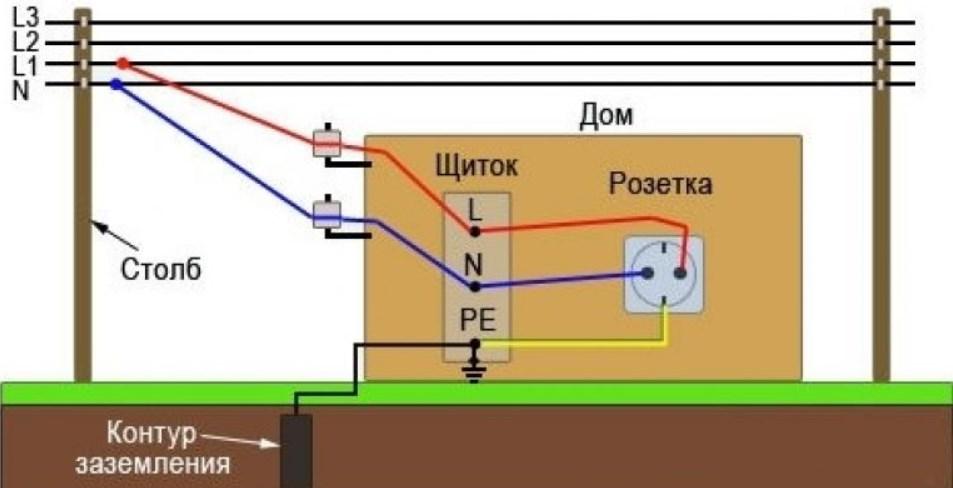

Монтаж собственного контура

Собственный контур для заземления своими руками можно сделать как в частном доме, так и в многоквартирном. Во втором случае работу надо согласовать с управляющей компанией и соблюдать требования ПУЭ.

Порядок работ:

1. По стояку к подвалу протягивается одножильный провод PE. Рекомендуется использовать медный провод сечением не менее 4 кв. мм.
2. Рядом с домом устанавливается заземлитель. Обычно используют обрезки из нержавеющей стали, которые свариваются в виде треугольника.
3. Один конец провода присоединяется к готовой конструкции, другой закрепляется в щитке.
4. Заземление квартиры соединяется со щитком.

Опасный вариант защиты

Недопустимо решать проблему заземления путем присоединения PE-провода к системе водопровода или газового снабжения. В случае утечки, ток пойдет не по проводам, а по трубам и батарее, что может привести к поражению электричеством не только проживающих в заземленной таким способом квартире, но и соседей.

Как сделать заземление в квартире, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

1. Использование УЗО.
2. Монтаж местного контура.
3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже). Абсолютной защиты они не гарантируют. Однако при повреждении стирального агрегата или водонагревателя УЗО моментально обесточит линию и не позволит поражающему току достичь опасной величины.

Устройство защитного отключения УЗО. Схема подключения в квартире

Специалисты настаивают на его установке даже при наличии зануления. Выполняя каждый свою функцию, автомат и УЗО будут дублировать друг друга. Если по какой-либо причине не сработает АВ – УЗО подстрахует его. Надежность такой защиты в целом повышается.

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

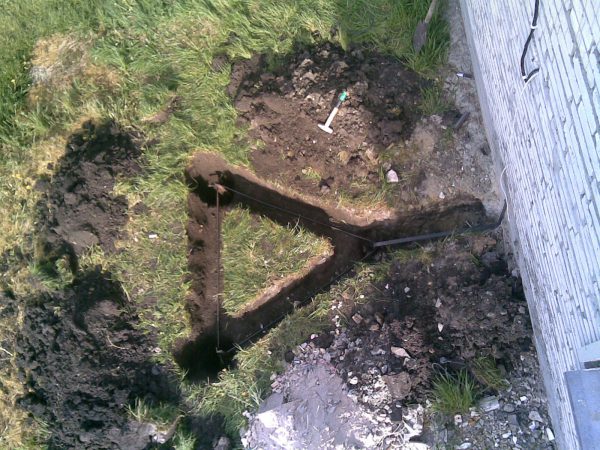

1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
3. Затем они свариваются между собой широким металлическими полосами.
4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Для чего это нужно

Безусловно, каждому владельцу электробытовой техники хочется, чтобы она служила долго, надежно и хорошо выполняла возложенные на нее функции. Никто не желает, чтобы дорогостоящая техника представляла угрозу здоровью, пусть даже потенциальную. Одной из мер обеспечения безопасности является наличие провода заземления в электросети. С его помощью выполняется подключение заземления корпуса стиральной машины и других электробытовых приборов, имеющих для этого специальную клемму, например, посудомоечной машины.

Представим ситуацию, что по какой-то причине напряжение электросети попадает на корпус стиральной машины. Это может случиться из-за нарушения изоляции проводов внутри машины, из-за пробоя обмотки электродвигателя. Это уже несет потенциальную опасность здоровью и жизни. При случайном одновременном касании такой машины и другого металлического токопроводящего предмета, например, смесителя, батареи отопления или полотенцесушителя в ванной, через тело человека будет проходить электрический ток. В лучшем случае это будет легкий укус и небольшой испуг. В худшем — летальный исход.

Подключение заземления как в розетке питания, так и к корпусу стиральной машины, призвано исключить такую опасную ситуацию. При наличии подключения к заземлению опасный потенциал будет уходить в землю, не создавая опасности для здоровья и жизни.

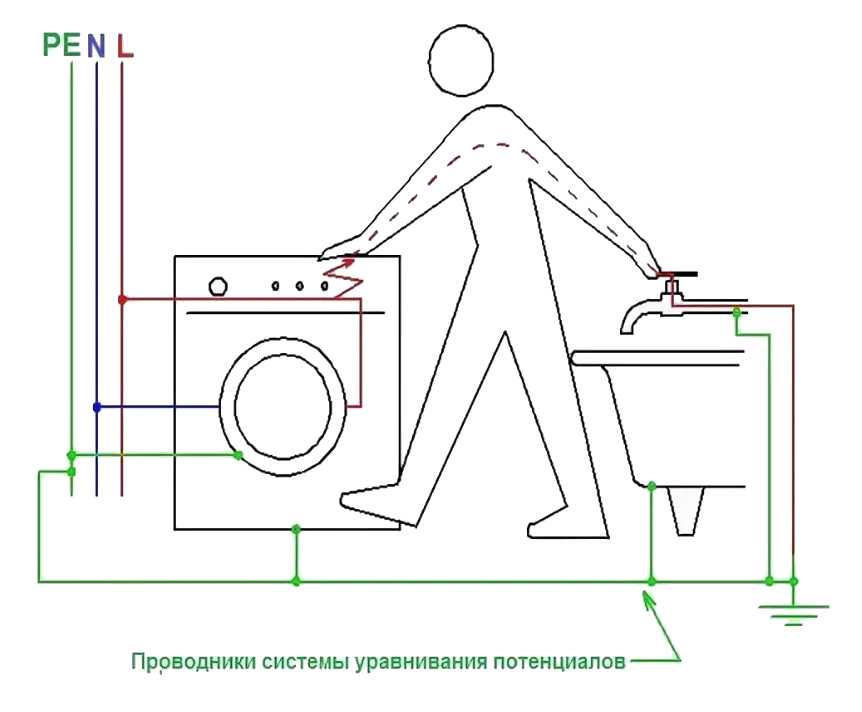

Заземление, схема работы в ванной комнате

Есть еще один момент, на который следует обратить внимание. Современные стиральные машины, имеющие программированное электронное управление, очень критически относятся к качеству питающего напряжения в электросети

Отсутствие подключения к заземлению может рассматриваться как нарушение условий эксплуатации. Это может вызвать отказ в гарантийном обслуживании стиральной машины, в случае ее выхода из строя. В то же время решить эту проблему не так и сложно. Как сделать заземление в вашей квартире, а также в частном доме своими руками рассмотрим далее.

Зачем нужен ноль в электросети

Электроснабжение современных жилых районов и промышленных предприятий осуществляется по системе TN, или с глухо заземлённой нейтралью. Это значит, что вторичные обмотки понижающего трансформатора соединены по схеме «звезда», средняя точка которой без разрывов подключена к контуру заземления подстанции.

От трансформаторной подстанции к потребителям электроэнергия подаётся по четырём проводам — три фазных L1, L2, L3 и один нулевой N. Для подключения бытового электроприбора необходимы два провода — фаза и и ноль, или нейтраль.

В системе электроснабжения TN нулевой проводник выполняет две функции:

• В однофазной сети. Для протекания электрического тока цепь должна быть замкнута. Условно говоря, по фазным проводам напряжение поступает к электроприборам, а нейтраль служит для замыкания электроцепи.
• В трёхфазной системе электроснабжения. В этой сети благодаря сдвигу фаз три электроприбора одинаковой мощности могут работать без нейтрали и трёхфазные электродвигатели подключают именно таким образом. В этой сети нулевой проводник служит не для подачи питания, а для протекания уравнительного тока, появляющегося при неравномерном распределении нагрузки по фазам и предотвращения колебаний напряжения при изменении потребляемой мощности.

Информация! В некоторых типах электрических кабелей сечением более 4мм² нулевая жила изготавливается из более тонкого провода.

Итоговые рекомендации

Теперь вы знаете, как правильно сделать заземление в квартире или доме. Подведем небольшие итоги:

• Заземление необходимо для защиты человека от возможного удара током в квартире или частном доме.
• Самый безопасный вариант, когда корпус электроприбора заземлен и установлено УЗО.
• В старом жилом фонде лучше ни рисковать и заменить старую проводку на трехжильные кабеля ВВГ НГ и использовать защитную автоматику, при этом пытаться решить вопрос об установке общедомового контура заземления.
• В новом жилом фонде организовать защитное заземление можно на этапе монтажа электрики используя трехжильные провода, розетки с заземлением и защитную автоматику. При попадании фазы на корпус прибора должен сработать защитный автомат. При касании токоведущих частей должен сработать УЗО.
• Сделайте отдельный контур заземления для металлической ванны и раковины, металлических труб, стиральной машины, варочной панели и духового шкафа.
• В частном доме организуйте схему с замкнутым контуром заземления из трех штырей в земле, соединенных между собой и щитком земляной шиной.
• Обязательно проверьте корректность работы заземления.
