Основные конструктивные элементы и требования к ним
Уличный камин, возводимый из кирпича, конструктивно состоит из следующих частей:
- Основание топки, представляющее собой специальную площадку из огнеупорного кирпича. Предназначено для расположения на нём топлива и последующего сжигания. В твердотопливных каминах на нём устанавливают колосниковую решётку для удаления из топочной прогоревших углей. Расположение каминной решётки над фундаментом должно быть на уровне 8-10 см. Площадь основания топки составляет не менее 70% от площади топочной.
- Устье камина – декоративный элемент, расположенный с внешней стороны топки. Его высота должна превышать глубину топливника до 2-х раз.
- Дымовой карниз – представляет собой свод, расположенный над открытой частью топки.
- Каминная доска – полка, которая крепится над дымовым карнизом и служит для размещения на ней различных украшений или предметов. Выполняет декоративную роль.
- Каминный стол – защитное основание, предназначенное для защиты фундамента от воздействия высоких температур в топке.
- Предтопочная площадка, выполняющая противопожарную роль. Располагается перед топкой, изготавливается из огнестойких материалов. Её размеры должны соответствовать следующим требованиям: выступать вперёд на расстояние от 50 см, быть шире портала на 25 см в обе стороны.
- Топливник – ниша в камине, внутри которой сгорает топливо. С его фронтальной части тепловая энергия поступает наружу конструкции для обогрева. Может быть выполнена в виде различных форм: прямоугольной, арочной, трапецеидальной и других.
- Дымоход – предназначен для отведения дыма за пределы камина.
- Дымовая камера с задвижкой – служит для накопления тепловой энергии за счёт скопления дыма, а задвижка для регулировки тяги и процесса горения топлива.
- Зольник – для сбора золы и последующего удаления без прекращения сжигания топлива.
- Конвектор – колпак над камином, обеспечивающий переход от дымоходных каналов к трубе.
- Дефлектор – защита трубы при значительных ветровых нагрузках, предотвращающая появление обратной тяги.
- Искроуловитель – насадка на трубе, выполненная в виде оголовка, которая предназначена для улавливания искр и повышения пожаробезопасности. Представляет собой стальную сетку с размерами ячеек 3х3 мм.
Правила расположения дымохода камина на крыше
- Общая длина дымохода (от колосниковой решетки до устья трубы) не может быть менее 5 метров.
- Если общая длина дымохода превышает 10 метров, то тяга в камине будет слишком большой. Такой прибор станет лишь «жрать» дрова, но при этом не давать адекватной теплоотдачи. В этом случае предусматривают различные угловые элементы, несколько снижающие тягу.
- Площадь поперечного сечения дымохода должна быть меньше площади топочного окна камина примерно в 8÷15 раз. Разброс показан слишком большой, поэтому этот параметр рекомендуется рассчитать более точно, тем более что на этот счет есть специальная таблица.
Кстати, оптимальное сечение канала дымохода должно соответствовать не только размеру топливного окна камина, но еще и высоте трубы. Кроме того, прослеживается зависимость и от геометрической формы сечения канала. Оптимальной для вывода продуктов сгорания считается круглое сечение. Больше всего «паразитных» завихрений, мешающих нормальной тяги, образуется в дымоходе с прямоугольным сечением.
Ниже в таблице приведена зависимость оптимального соотношения площади дымохода к площади топочного окна в процентах.
| Высота дымоходной трубы от дна топливной камеры (колосника) до устья, м | Конфигурация сечения внутреннего канала дымохода | ||
|---|---|---|---|
| Круг | Квадрат | Прямоугольник | |
| . | 11.2 | 12.4 | 13.2 |
| . | 10.5 | 11.6 | 12.3 |
| . | 10 | 11 | 11.7 |
| . | 9.5 | 10.5 | 11.2 |
| . | 9.1 | 10.1 | 10.6 |
| 10 | 8.7 | 9.7 | 10.2 |
| 11 | 8.9 | 9.4 | 9.8 |
Еще проще будет провести вычисления, если воспользоваться размещенным ниже калькулятором.
Калькулятор расчета рекомендуемого сечения дымохода камина или печи с открытой топкой
Перейти к расчётам
Для дымоходов круглого и квадратного сечения калькулятор покажет стразу рекомендуемый размер – диаметр или длина стороны соответственно (в миллиметрах). При этом не забывайте своевременно, при внесении данных, указать в соответствующем поле форму сечения.
С прямоугольником – несколько сложнее, так как здесь могут быть варианты с длиной сторон. Поэтому для этих случаев будет указываться оптимальная площадь сечения (в квадратных сантиметрах), которую затем несложно привести уже к линейным параметрам сторон.
Итоговый результат, безусловно, ориентировочный, так как практически всегда он приводится к стандартным размерам кирпичной кладки или выпускаемых труб для дымоходных каналов. Тем не менее, он не даст серьезно ошибиться с выбором – всегда будет возможность остановиться на наиболее близком к рассчитанному значению варианте.
При самостоятельном возведении камина лучше всего выбирать готовый типовой проект для имеющейся площади помещения. Как правило, в таких разработках учтены все нюансы, а сами предлагаемые схемы представляют собой уже проверенные практической работой конструкции.
Выбор места размещения камина
Сооружение камина требует немалого приложения сил и вложения денежных средств и чтобы все это не пропало даром, его надо правильно разместить в помещении. Для начала рассмотрим, как вообще может располагаться камин:
Рассчитываем размеры камина правильно
Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту
| Размеры элементов, мм | Площадь помещения | |||||
|---|---|---|---|---|---|---|
| 12 м2 | 15 м2 | 20м2 | 25 м2 | 30 м2 | 40м2 | |
| Ширина портала | 400 | 500 | 600 | 700 | 800 | 900 |
| Высота портала | 420 | 490 | 560 | 630 | 700 | 770 |
| Глубина топки | 300 | 320 | 350 | 380 | 400 | 420 |
| Высота задней стенки | не менее 360 | |||||
| Ширина задней стенки | 300 | 400 | 450 | 500 | 600 | 700 |
| Высота дымосборника | 570 | 600 | 630 | 660 | 700 | 800 |
| Сечение дымохода с шероховатой внутренней поверхностью | 140*270 | 140*270 | 270*270 | 270*270 | 270*400 | 270*400 |
| Сечение дымохода с гладкой внутренней поверхностью | 140*140 | 140*270 | 140*270 | 270*270 | 270*270 | 270*270 |
Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:
Измеряем площадь комнаты и делим ее на 50.
Полученное значение – это размер топочного окна.
Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.
Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.
После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.
Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.
Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.
При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.
Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту
В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.
Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.
Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.
На рисунке показано, как правильно выводить высоту дымохода.
Высота дымохода над крышей
Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.
Подробная инструкция и порядовка
Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.
Создание чертежа
Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства
Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич
А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.
Что такое каркасные дома и из чего их строят
Подготовительные работы
При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.
Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.
Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.
На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.
Выкладывание камина
Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.
Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

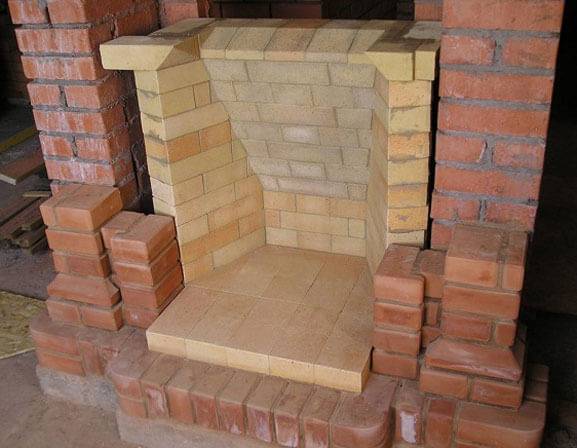

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.
Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.
Возведение дымохода
От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.
Облицовочные работы
Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:
- Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
- Окраска. Используют меловой или клеевой раствор.
- Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
- Декорация.
На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.
С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.
Работа конструкции
Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.
Выбор топки

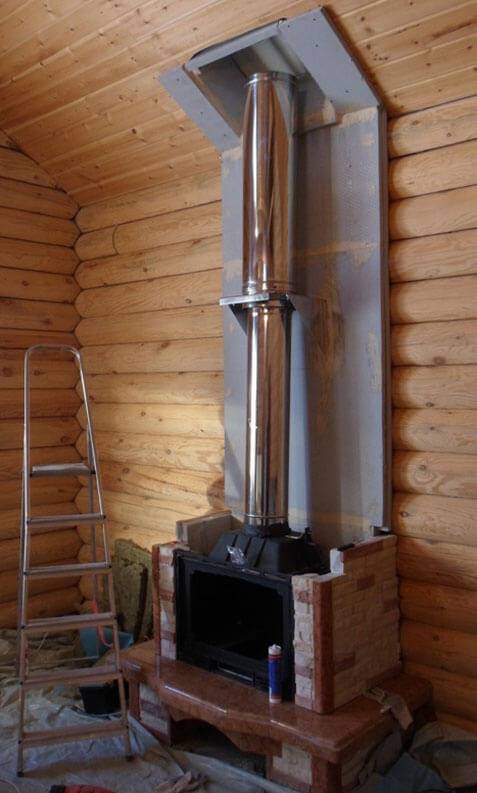

Если решено использовать металлическую топку, то дымоотводную трубу нужно выбирать по диаметру патрубка, уже имеющегося на ней.
Удобная в монтаже готовая топка
В специализированных магазинах сегодня можно приобрести топку любой конфигурации — открытую и закрытую, сквозную и одностороннюю, а также уже со встроенным теплообменником для водяного контура. Ее конструкцию можно хорошо рассмотреть на схеме, где подобная топка показана в разрезе.
Каминная топка со встроенным теплообменником
Традиционная кирпичная топка выкладывается белым шамотным кирпичом, поставленным на торцевую сторону. Он жаростоек, поэтому спокойно выдерживает высокие температуры. Эта работа требует предельной аккуратности, так как поверхности очага должны быть максимально ровными. Поэтому процесс ее устройства займет достаточно много времени. Если нет опыта в искусстве кладки кирпича, то лучше выбрать готовую металлическую топку. Она отлично подойдет к современному интерьеру комнат.
Как сделать уличный камин своими руками?
При проектировке камина особое внимание уделяется его функциональности
Пламя огня камина приносит умиротворение и спокойствие. Оно завораживает, создает уютную и комфортную обстановку. Камины из кирпича украсят загородный дом, сельскую усадьбу, дачную постройку. Это не только предмет интерьера, но и источник дополнительного тепла.
Материалы и инструменты
Для изготовления камина своими руками понадобится:
- вода;
- бетон;
- цемент;
- песок;
- печной кирпич;
- огнеупорный кирпич;
- опалубка;
- арматурные прутья;
- киянка;
- лопата;
- уровень;
- измерительная рулетка;
- мастерок;
- ведро;
- бетономешалка или любое другое удобное приспособление;
- шлакоблоки;
- расшивка;
- щетка.
Что касается дополнительных материалов для декора, то они подбираются индивидуально, исходя из задумки.
Разработка схемы-чертежа уличного камина
Проектирование чертежа камина — основополагающий этап его возведения. В чертеже подробное отражение должны находить место расположения камина, его габариты (включая дымоход). Лучше всего указать не только размеры в метрах, но и размеры в кирпичах. Например, сколько слоев кирпичей следуют друг за другом в высоту, а сколько в ширину. Это позволит наиболее точно рассчитать количество необходимых материалов. Рекомендуется нарисовать дополнительную схему, где будут показаны расположение, габариты каждой отдельной детали, а также схема каменной кладки. Такой чертеж необходим для дымохода, боковых пристроек и зоны горения.
На чертеже-схеме камина желательно указывать все размеры
Технология строительства
После того, как все материалы куплены, а точный чертеж составлен, можно приступать к непосредственному строительству камина на улице.
Видео: уличный камин своими руками
Первый этап — создание фундамента. Камин будет иметь солидный вес. Поэтому для него нужна надежная опора. Выкапывается котлован. На его дно нужно уложить «подушку» из щебня и песка. Затем выкладывается опалубка, а на нее решетка из арматурных прутьев. Вся конструкция заливается бетоном.
Фундамент — это первооснова камина
После того, как бетонный фундамент хорошо просох (4-6 дней) можно приступать к непосредственной кирпичной кладке. Для соединения кирпичей нужно приготовить раствор: 2 доли песка и 1 доля цемента.
Устройство каминной топки
Конструкционно топка состоит из следующих элементов:
- Основание
- Стенки
- Дымосборник
- Колосниковая решетка
- Дверца
- Шиберная заслонка
- Зольник
Основание
Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.
Стенки
Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.
В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.
Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича, переходите и узнайте подробнее
Дымосборник
Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.
Колосниковая решетка
Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.
Дверца
Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.
Шиберная заслонка
Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.
Зольник
Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.
Технология монтажа
Установка заводского каминного комплекта осуществляется по следующей технологии:
- Подводка к дымоходу. Поскольку вес готовой конструкции намного меньше капитального камина, поэтому ее можно устанавливать даже на верхнем этаже здания. Камин просто врезается в уже имеющийся дымоход по обычной технологии, подробнее о которой можно узнать в соответствующей статье.
- Монтаж основания. В качестве основы используется все та же плитка или керамогранит. Материал основания крепится при помощи термостойкой мастики.
- Сборка насухо. Перед тем, как смонтировать камин, стоит проверить набор на комплектность, для чего нужно просто собрать все элементы без использования раствора.
- Выравнивание топки. Чтобы конструкция работала правильно, нужно заранее подумать, как правильно поставить камин. Топка в заводских каминных наборах обычно устанавливается на ножках, оборудованных регулировочными болтами, которые позволяют регулировать конструкцию по уровню.
- Обклеивание блоков скотчем. При сборке конструкции насухо желательно заклеить их скотчем по периметру. Эта операция позволяет быстро и безболезненно убрать все следы мастики с пола после монтажа.
- Монтаж блоков камина. Сначала торцы блоков промазываются мастикой при помощи узкого шпателя. Мастики при этом нужно использовать немного, чтобы она не выступала за края блоков. Опорные элементы тоже намазываются и устанавливаются на свое место, после чего можно выставлять наружные блоки. Установленные блоки нужно проверять на предмет выравнивания еще до застывания мастики. При монтаже стоит взять малярный скотч и скрепить им блоки, чтоб они не развалились, пока мастика находится в свежем состоянии.
- Декорирование. Поскольку в стандартный заводской комплект не входят отделочные элементы, приобретать их нужно будет отдельно. Облицовка чугунного камина вполне может выполняться искусственным камнем, который и монтируется просто, и выглядит хорошо.
- Сборка дымоходного короба. Технология создания дымоходного короба выглядит так же, как и в предыдущем случае, но благодаря наплавлению дымохода в стену можно обойтись однокамерным коробом, не требующим разделения на секции. В конце монтажа в поверхностях короба вырезаются проемы для установки вентиляционных решеток.
Заключение
Существует масса видов каминных конструкций, и сложность их обустройства варьируется в достаточно широком диапазоне. Описанные технологии монтажа довольно просты, поэтому ими смело можно пользоваться при самостоятельной сборке камина. В любом случае, перед тем, как установить камин своими руками, нужно внимательно и подробно изучить каждый этап этой работы, чтобы в процессе не столкнуться с неожиданными затруднениями.
Голландские камины
Этот отопительный прибор хоть и имеет традиционную для каминов широкоформатную топку, по сути является печью — у него многооборотный дымоход. Так что это — тяжелое, трудное в исполнении массивное сооружение. У него только два ключевых отличия от печи — размер портала топки и отсутствие поддувала. Если вы знаете, как сложить печь голландку, внеся несложные коррективы, вы сможете ее превратить в камин. Более того, если в доме стоит старая голландка, даже требующая капитального ремонта, она легко превращается в камин. Требуется только разобрать переднюю топочную часть, вставить подходящего размера готовую металлическую топку, подключив ее к дымооборотам и задекорировать.
Голландский камин построен по принципу такой же печи, отличается только размерами топки
Этот тот тип агрегатов с открытой топкой, который можно использовать в качестве основного отопительного прибора. Голландцы давно вынуждены экономить на топливе и выпускать тепло в трубу себе не позволяют.
Портал камина
Существует два принципиальных вида перекрытий портала – прямой и арочный. Прямая конструкция имеет самый простой вид, но при этом ее монтаж по праву считается самым сложным. Основной проблемой обустройства прямого перекрытия является требовательность к точности расчета угла спила кирпича и сложность его укладки.
Расположенный внизу подтопливник обычно выполняется в форме прямоугольника или трапеции. Прямо над топкой формируется устье, в которое уходит весь дым, выделяемый при горении топлива. Для регулировки отведения дыма используется заслонка, устанавливаемая в передней части дымохода. На переднем краю устья располагается перекрытие, а за ним – каминный зуб.
Арочные порталы в зависимости от формы делятся на три категории:
- Полуциркульные. В таких конструкциях радиус арки составляет ровно половину ширины топочной камеры. Полуциркульные порталы считаются самыми надежными и простыми.
- Лучковые. Угол изгиба лучковых арок несколько меньше, чем полуциркульных, поэтому такой вариант лучше всего подходит для топок, имеющих большую ширину. Кроме того, лучковая арка портала вполне может использоваться в ситуациях, где есть необходимость ограничить высоту топочной камеры.
- Прямые.
Запуск камина в первый раз: полезные советы экспертов
Процесс растопки имеет свои нерушимые правила, от выполнения которых зависит как тепло в доме, так и безопасность жильцов. В первую очередь сложенный камин должен высохнуть. Слишком ранний прогрев кладки приведет к образованию трещин в швах и кирпичах. После окончания сборочных работ конструкции дают выстояться два-три дня.
Перед растопкой проверяют, открыта ли задвижка на дымоходе и закрыты ли прочистные каналы. Подготовка камина к розжигу:
- Прогревают воздух в дымоходе. Для этого к выходному каналу подносят подожженную бумагу или небольшой факел. Процедура создаст минимальную тягу и предотвратит выход дыма во внутренние помещения.
- В первые несколько недель отопитель только прогревают. Для этого используют высушенное топливо, которое должно полностью выгорать в течение 30 минут.
- Примерно через месяц постепенно увеличивают продолжительность горения.
- Растопку считают законченной, если на внешней поверхности кладки будут отсутствовать сырые пятна, а на задвижках конденсат.
Регулярная очистка после длительного простоя — залог успеха при первом растапливании. Кроме того, в начале лета всегда проводят тщательный осмотр и ревизию кладки. Только убедившись, что отопитель чист и готов дарить тепло, можно приступать к полноценной топке.
Камин способен кардинально преобразить интерьер дома, дачи или беседки. Возвести его под силу самостоятельно, необходимо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью.
Выбор формы и размера камина
Перед тем как сделать камин в доме, нужно определиться с его местоположением, формой и размерами. Желательно решить эти вопросы ещё на этапе проектирования дома, так как в уже построенном здании сделать это будет гораздо сложнее: придётся разбирать полы для устройства фундамента и потолки для вывода дымохода, учитывать существующую стропильную систему крыши, чтобы дымоход её не нарушал и отстоял от несущих элементов на безопасном расстоянии.
При проходе трубы через перекрытия и кровлю важно изолировать их от горячей поверхностиИсточник ytimg.com

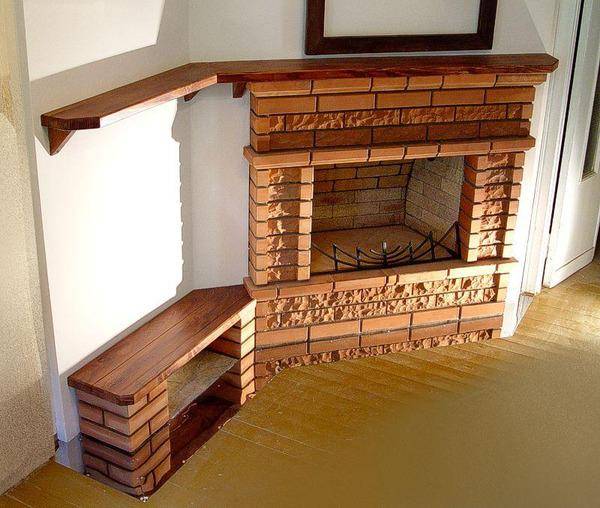

По форме и месту установки домашние камины бывают островными, пристенными, угловыми, а также встроенными в стену. Для самостоятельного возведения лучше выбирать очаги, пристроенные к стене или внутреннему углу комнаты. А камины, встроенные в межкомнатные стены, могут обогревать сразу два помещения. При этом располагать их следует так, чтобы они не стояли на пути сквозняков от открытой двери или окна.
Очень важно определиться с оптимальными размерами очага, которые зависят от площади комнаты, в которой он устанавливается. Если он будет слишком большим, притока воздуха для дымовой тяги не хватит, и дым будет выходить в помещение, либо, при открытых дверях, вытягивать тепло из других комнат
А маленький камин не сможет отапливать весь объем.
Выбирая габариты, нужно ориентироваться на следующие рекомендации:
- площадь вертикального сечения топки должна быть около 1/50 от площади комнаты;
- глубина топочной камеры должна быть меньше её высоты в проёме в 1,5-2 раза;
- сечение дымохода делается в 9-10 раз меньше сечения портального проёма.

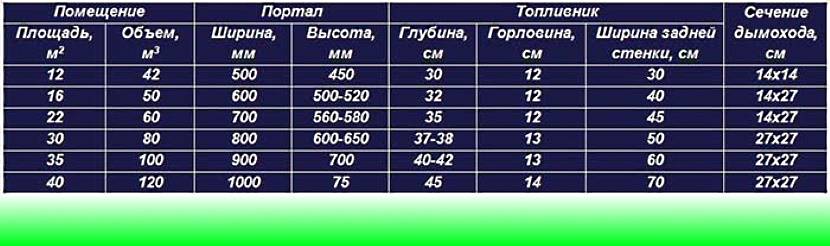

Таблица с указанием оптимальных соотношений габаритов каминаИсточник ibb.co
Кладка

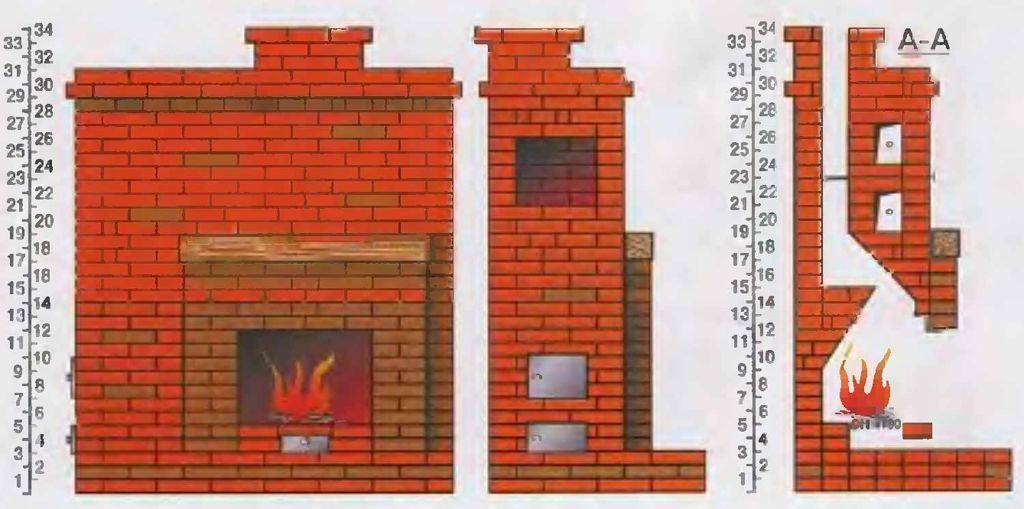

Схема укладки рядов для углового каминаПорядовка английского камина
Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.
Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.
Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).
Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.
Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.
Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.
Рекомендованная толщина швов – до 0,5 см.
Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.
Кладка камина, пошаговая инструкция
Выложите три сплошных ряда основания.
Кладка камина, пошаговая инструкция
Второй шаг
Выложите 4-5 ряды с обустройством зольника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Третий шаг
Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Пятый шаг
Выложите 14-19 ряды с обустройством дымосборника.
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Шестой шаг
Выложите 20-25 ряды камина с обустройством дымохода.
Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к
на этих этапах очень важно контролировать качество используемого раствора
Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.
При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.
Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция
Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки
Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду
Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.
Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.
Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.
Кладка камина, пошаговая инструкция
Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.
Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.
Дымоход камина
Отделочные работы
Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

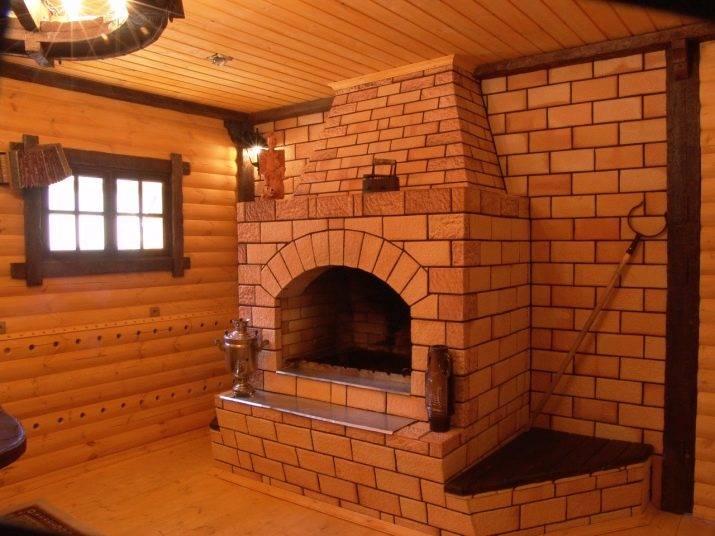

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.
Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.
Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки
Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.
Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.
Чертеж и стоимость камина в беседку на улице из кирпича: как сделать самому
Эффектно смотрится камин-барбекю в уличной беседке. Он не только ее обогревает и создает атмосферу уюта, но и может быть использован для готовки. Дровяной камин в беседке — стационарная конструкция, которую невозможно перенести и разобрать для хранения в сезон холодов.
К его возведению подходят максимально ответственно, отдельное внимание уделяя фундаменту, поскольку он должен выдержать массу очага. В его стоимость при самостоятельном изготовлении входят только затраты на покупку и доставку материалов и комплектующих
Для беседки подходят любые виды каминов, но наибольшей популярностью пользуются двухуровневые с дровенником и топкой. Возведение начинают с обустройства фундамента. Затем на бетонное основание укладывают кирпичные ряды в соответствии с выбранной схемой.
Процедура кладки не отличается от технологии возведения отопителя в доме. Строительство очага завершают декорированием. Беседку облицовывают вагонкой, керамической плиткой или камнем. В отделке камина эстетично выглядит бутовый гранит, базальт и доломит. Более бюджетный вариант — декоративный облицовочный кирпич.
Разновидности кирпичных каминов и их расположение
Прежде чем приступать к формированию проекта решают, где камин будет установлен. Есть несколько вариантов его расположения:
- В центральной части комнаты. Такое размещение позволяет прогреть все помещение равномерно.
- Возле стены. Для него не нужно много места, хорошо обогревает и создает уютную зону для отдыха. Для увеличения пожаробезопасности хорошо защищают стену за камином.
- В углу. Будет хорошо смотреться в маленьком помещении.
На заметку!Если помещение в доме небольшое, то строить печь-камин своими руками по центру не стоит. Конструкция занимает много места и будет ограничивать передвижение.
При выборе места для установки конструкции учитывают, где размещены окна и двери в комнате. Стена, что напротив входной двери – плохое решение для строительства. Холодный воздух, проникающий через входную дверь, будет мешать полноценной циркуляции воздуха в помещении. Сквозняков также не должно быть на пути.
В зависимости от расположения сооружения выделяют такие виды каминов:
- закрытый — встраивают в стенку;
- полуоткрытый — примыкают к стене;
- островной — конструкция находится в любой части комнаты.
От вида потлива камины могут быть газовые, электронные или те, что работают на дровах или угле.
