Винтовые сваи своими руками: изготовление и монтаж своими руками

Необходимость наличия оголовка

Если вы решили изготовить винтовые сваи своими руками, то важно помнить, что оголовок необходим только в том случае, если предполагается возводить деревянную постройку. Для домов, в основе стен которых предусмотрены другие материалы, подобная составляющая не используется

Стоит помнить, что если производить самостоятельное изготовление главных элементов фундамента, то ответственность за прочность будет лежать на самом изготовителе.

Конечный результат проведения работ напрямую зависит не только от качества используемой в работе стали, но и от прочности сварного шва. Необходимо будет соблюсти габариты и обеспечить надежное крепление каждого элемента сваи. Если верно выполнить опору, ее использование обеспечит плавное и равномерное вхождение конструкции в почву. Элемент будет соответствовать расчетным нагрузкам. Кроме того, опоры гарантируют максимум устойчивости всей постройки.

Если винтовые сваи своими руками будут изготавливаться, то каждый элемент должен обладать высоким запасом прочности и надежности, только так удастся обеспечить устойчивость фундамента и всей конструкции. Если вы желаете сэкономить, то обязательно нужно ознакомиться с рекомендациями, которые пригодятся для проведения работ по изготовлению свай.

Как установить самому: пошаговая инструкция

Настоящая инструкция не является догмой, а носит исключительно рекомендательный характер

Следует обратить внимание на некоторые ключевые пункты, выполнение условий которых обязательно

Инструменты и материалы

Перед началом работ подготавливают следующие инструменты и материалы:

  • садовый бур;
  • растворомешалка;
  • лопаты;
  • магнитный уровень;
  • угловая шлифмашина;
  • лазерный уровень;
  • отрезки водопроводных труб длиной от 2 до 3 метров;
  • монтажная насадка;
  • винтовые сваи;
  • оголовки;
  • электросварка.

Подготовка

С территории строительного участка убирают мусор, и по возможности удаляют растительность и плодородный слой почвы (100 – 150 мм).

Далее выполняют следующие действия:

  1. С помощью шнура и колышков переносят план свайно-винтового фундамента на участок.
  2. В точках разметки угловых опор садовым буром делают приямки глубиной 300 мм.
  3. Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами, измеряя их шнуром.
  4. На прямых участках линий разметки под опоры тоже бурят приямки. Диаметр приямка должен быть таким, чтобы винт плотно входил в него. Это нужно для точной корректировки изначального вертикального положения ВС.

Как правильно вкрутить?

Подготовив свайное поле, переходят непосредственно к монтажу свай. Для того, чтобы самому правильно закрутить опоры можно применить один из трех способов:

  • В процессе установки участвуют 2 человека. Один, продев рычаг в монтажное отверстие, вращает сваю вокруг своей оси, а второй удерживает двумя руками опору в вертикальном положении. Такой способ эффективен при глубине заложения фундамента не более 1,5 м и диаметре ствола 57 мм.
  • ВС монтируют три человека. Два работника, вдев отрезки труб в верхний конец сваи с противоположных сторон, двигаются вокруг по часовой стрелке. Третий работник контролирует ровное вхождение сваи перпендикулярно горизонту.
  • Третий способ — это применение монтажного оголовка, который надевают на верхушку трубы и фиксируют отрезком трубы через монтажные отверстия ствола опоры. По обеим сторонам оголовка сделаны петли из арматуры, которые позволяю продеть сквозь них трубы-рычаги любой длины и диаметра.

    Это позволяет значительно увеличить вращательные усилия и сократить время монтажа. Для контроля вертикального положения опоры на ствол крепят магнитный уровень. Работник, глядя на положение пузырька прибора, усилием рук выправляет положение сваи относительно горизонта и вертикали.

Обрезка

По окончании завинчивания приступают к обрезке свай:

  • выбирают самую короткую опору и ниже её отверстий делают отметку с помощью лазерного нивелира;
  • отметку надземной высоты ствола переносят на все опоры с помощью того же нивелира;
  • выравнивание высоты СВФ относительно горизонтальной плоскости производят спиливанием частей труб выше отметки угловой шлифмашиной.

Бетонирование

Процедура осуществляют следующим образом:

  • заливают полости свай бетоном М 300. Его готовят в растворомешалке или ручным способом в подходящей ёмкости. В ёмкость засыпают цемент М 400 – 500, песок и щебень в пропорции 1:2:2;
  • в процессе перемешивания постепенно добавляют воду до получения жидкой тестообразной однородной массы;
  • для быстрой заливки без потерь в опору вставляют самодельную лейку, свёрнутую из куска жести;
  • по мере заполнения ствола бетон уплотняют отрезком арматуры, выдавливая из него воздух.

На верхние концы ВС надевают оголовки и приваривают их к сваям с помощью электросварки. На площадки оголовков укладывают металлопрофиль ростверка. Далее приступают к монтажу перекрытий и стеновых ограждений.

Изготовление и установка винтовых свай своими руками

Фундамент на винтовых сваях – это универсальная конструкция, которую возводят на любых грунтах. Работы могут проводиться при самых низких температурах, во время осадков, во всех климатических широтах. Для малоэтажного строения винтовые сваи своими руками можно сделать при помощи сварочного аппарата, стальной трубы и листовой стали. Данный тип фундамента пользуется популярностью, так как является самым надежным на сложных грунтах, на уклонных, водных, болотистых участках. К его преимуществам относятся легкий монтаж и низкая себестоимость.

Устройство винтовой сваи

Винтовая свая изготавливается из высокопрочной стали. От внешних факторов она защищается покрытием на основе эпоксидной смолы или антикоррозионной грунтовкой. В целом изделие представляет собой конструкцию из 3-х частей:

Нижний конец трубы имеет заостренную (коническую) форму. Верхний конец представляет собой оголовок, который приваривается после вкручивания трубы в грунт и заливки в нее бетонного раствора. Параметры всех частей конструкции зависят от веса строения, габаритов фундамента, типа грунта. Лучше не подбирать их приблизительно, а заказать расчет в проектной организации. Так Вы будете уверены, что изготовление свай происходит с соблюдением норм строительства и с учетом особенностей грунта.

Материалы для изготовления

Для изготовления винтовой сваи требуются знать следующие данные:

  • длина трубы;
  • диаметр трубы;
  • длина наконечника;
  • шаг лопасти;
  • диаметр лопасти;
  • угол наклона лопасти к плоскости;
  • линия приваривания винта к трубе;
  • толщина стали (для частного домостроения равна 4 мм).

Для примера приводим значения диаметра трубы и условия применения данных свай в строительстве:

  • 57 мм – для легких заборов (диаметр лопасти 200 мм);
  • 102-108 мм – для домов каркасного типа (шаг винта 50 мм, диаметр винта 300 мм);
  • 133 мм – для домов из камня, кирпича, дерева, различных блоков;
  • 159-325 мм – для тяжеловесных зданий, включая многоэтажные и промышленные.

Процесс изготовления

Итак, Вы решили построить небольшой дом, гараж, хозпостройку на фундаменте данного типа. Длина каждой сваи не должна быть меньше 200 мм. Их изготовление потребует наличия следующих материалов:

  • труба подходящего диаметра;
  • лопасть подходящего диаметра и шага;
  • конусообразный наконечник (например, длиной 150 мм).

Для работ потребуется электрический сварочный аппарат и электроды 3 мм. Лопасти и конусы нарезают из листовой стали, при этом следует учесть особую конфигурацию винтов. Конус размечают в виде равнобедренного треугольника с основанием, равным длине окружности. Длина сторон равна длина конуса (Скачать чертеж).

Важно: самостоятельное изготовление и сварка частей должны проводиться с четким соблюдением параметров. Малейшие изменения могут привести к нарушению технологии

Например, незначительный сдвиг угла на винте приводит к браку в изделии и невозможности его использования.

Установка своими руками

Сваи можно ввинтить в землю при помощи ручных приспособлений. Самое простое из них – металлическая труба, которую вставляют в петли, заранее приваренные к верхней части основы. Их делают из арматуры d=10 мм. Эту трубу толкают, как рычаг, она вращает сваю, происходит ее ввинчивание в грунт. Подробно установка винтовых свай своими руками основана на определенной последовательности действий. Соблюдайте данную инструкцию:

  1. Проведите разметку свай на участке согласно расчетам фундамента. Максимальное расстояние между ними не должно превышать 3 м, самым надежным считается расстояние 2 м.
  2. Каждую трубу установите строго вертикально острым концом с лопастью вниз.
  3. При помощи трубы или лома, вставляемых в петли и используемых, как рычаг, ввинтите сваю в грунт. Минимальное заглубление составляет 1,5 м. Если грунт состоит из суглинка и глины, вворачивание продолжают сквозь них до твердого слоя земли.

Заключительные работы

Высота над грунтом должна соответствовать проектным расчетам. Она может быть разной, если участок имеет уклоны, возвышения. Именно поэтому фундамент такого типа не требует предварительного выравнивания участка. Главное, чтобы верхний край всех труб находился на одном уровне (контролируют лазерным строительным уровнем).

После установки свай в их полость заливают бетон М300. Для изготовления 1 м3 берут:

После застывания раствора к верхней части каждой сваи приваривают оголовок. Он имеет цилиндрическую основу с квадратной “крышкой”. К ростверкам прикрепляется обвязка. Она изготавливается из любого материала в зависимости от самого строения: двутавр, швеллер, брус, железобетонная плита.

Сколько времени уйдет на установку

Временной промежуток от подачи заявки до сдачи готового объекта заказчику в среднем составляет 2-3 дня. Быстрота исполнения во многом зависит от наличия готового проекта у заказчика, оперативности вызова на место специалиста, готовности клиента предоставить полную информацию. После согласования цены и условий закрутки винтовых свай, между исполнителем и заказчиком подписывается договор. С этого времени бригада приступает к монтажу. В некоторых случаях достаточно всего одного дня для сдачи готового фундамента заказчику. Специалисты работают быстро и качественно, в чем может убедиться любой желающий, выбравший для строительства фундаментной основы наших мастеров.

Проблемы, возникшие при закручивании свай

Надежды на то, что все работы будут закончены к вечеру, улетели сразу после первых минут. Свая никак не хотела вкручиваться. Входя в землю на 70-80 см., она «ложилась на бок» или просто переставала крутиться от мощной гидравлической установки. Поэкспериментировав с бурением в разных местах, монтажники не смогли закрутить ни одной опоры. Поработав полдня, они уехали, оставив мне сваи и «головные боли» о том, что и как мне делать дальше. Да, кстати, предложили другие сваи – «саморезы», цена которых в 3 раза больше, что меня крайне не устраивало.

Сваи-саморезы

При подписании договора обговаривался пункт о пробном бурении грунта на моём участке. Я отказался по простой причине: год назад два соседа по дачам «поставили» садовые домики на винтовые сваи. Никаких проблем с монтажом основания у них не было. Полагаясь на это, мне пришлось заплатить фирме 3000 рублей только за попытку сделать мне винтовой фундамент (неустойка по договору).

После такого расклада событий, я решил заказать манипулятор на базе автомобиля или трактора. Звонил по телефонам, которые мне предоставили знакомые, а также искал на «Авито» соседних городов. Меня больше всего поразил ответ менеджеров фирм и частных владельцев манипуляторов. Выслушав меня, они задавали мне один вопрос, при этом сами на него отвечали.

Вопрос был примерно такой: «- Вы проживаете в Мысках или Междуреченске, в пойме рек Томь или Мрас-Су?» Конечно, Мрас-Су – это моя родная река и я прожил здесь более 40 лет. Результат – ни одна из фирм и ни один из частников (владельцев спецтехники) ко мне не поехали. Вывод один – они просто знали о проблемных грунтах в нашем районе. Но напрашивается разумный вопрос: почему у моих соседей всё прошло, как по маслу?

Я не остановился на этом и пошёл дальше. Решил «найти» буроям. Это буровая машина с мощным шнеком на базе трактора или грузового авто. Их чаще всего используют для бурения отверстий под установку электрических опор (столбов). Это оказалось вообще проблемой. Техника специфическая и применяется довольно редко.

Нашёл её в местной горэлектросети (есть прейскурант цен на услуги техники населению). Написал заявление, оплатил услугу. Но через несколько дней мне вежливо отказали и просто вернули деньги, аргументируя тем, что вся спецтехника очень и очень занята. Кстати, вот интересное и познавательное видео от Владимира Ефремова — это, чтобы вы отдохнули от моего рассказа…

КОНТРОЛЬ КАЧЕСТВА

После завершения процесса проектирования сваи изготавливают и привозят на участок застройки. На этом этапе работы заказчик вправе проверить их качество. Во-первых, посмотрите, много ли ржавчины на внутренней поверхности трубы, измерьте толщину её стенки — она должна быть одинакова по всей окружности. Если ржавчина на внутренней поверхности трубы лежит толстым слоем, а неравномерность толщины её стенки превышает 0,5 мм, то, скорее всего, сваи изготовлены из бывшей в употреблении трубы. Проживут они недолго.

Во-вторых, у сварных изделий измерьте толщину лопастей и визуально оцените, насколько качественно они приварены к стволу сваи. Если лопасть тоньше 4 мм или сварной шов прерывна, откажитесь от таких свай.

В-третьих, попробуйте поцарапать сваю металлическим предметом. Если вы сразу процарапали покрытие до металла, значит, оно слабое и уже в процессе завинчивания будет содрано практически полностью.

Как выполняется закручивание вручную

Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники

Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

  • Шпагат.
  • Рулетку.
  • Металлическую арматуру (прутья).
  • Лом.
  • Выступающие в качестве рычагов две трубы.

Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай

Разметка свайного поля

При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:

  1. Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
  2. Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.

Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.

Как далее провести самостоятельную установку винтовых свай?

Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:

  • Вставляется лом в отверстие, существующее на изделии.
  • Длину рычага увеличивают надеваемые на лом трубы.

Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.

Порядок проведения ввинчивания свай с использованием подручной техники

Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.

В этом случае для закручивания потребуется:

  1. Дрель.
  2. Редукторный гайковерт.
  3. Болты и прочный крепеж.

Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.

Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт

Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня

На какую глубину важно погружать опоры

При создании данного фундамента большая роль уделяется глубине погружения винтовых опор. Вводимые в грунт ввинчиванием, они закручиваются до того момента, когда грунт начинает оказывать максимальное сопротивление при введении свай. Работа продолжается до того момента, пока оборудование позволяет продолжать ввинчивание сваи. Если работы будут прекращены ранее, отсутствие нагрузки на плотный слой грунта станет причиной возможного проседания фундамента под весом строения.

Теперь что касается качества самих свай.

1. Качественную сварку видно даже под антикоррозионным покрытием, которым покрывают сваи после сварки. Она должна быть выполнена по технологии проволоки, сплошным сварным швом.

2. Есть регламент на толщину стенки ^трубы (зависит от диаметра сваи), вам помогут линейка, рулетка или штангенциркуль и данные из таблицы. Если использован металл более тонкий, такие сваи брать нельзя.

3. Обязательно проверьте качество покрытия сваи, взяв монетку или ключи от дома: попытайтесь ими поцарапать поверхность сваи. Если вы, не прикладывая усилий, после одного движения ключа или монеты по поверхности сваи увидели сталь, покрытие некачественное, покупать такие сваи категорически нельзя!

Многие спрашивают в чем разница между сварными и литыми наконечниками. Сваи с литыми наконечниками в основном монтируют под промышленными объектами, где предполагаются большие нагрузки. Если строить обычный каркасный или брусовый дом, то пе реплачивать за литые наконечники смысла нет, разницы не будет. Двухлопастные сваи нужны при больших ветровых нагрузках, когда есть вероятность, что сваю может вырвать из грунта (как правило, при строительстве загородных домов такие не используют). Что же касается длины сваи, диаметра и толщины лопасти, то это зависит от грунта, от его плотности и состава. Можно перестраховаться и сразу взять побольше. Или не переплачивать, а получить консультацию от специалиста фирмы, которая будет монтировать фундамент.

Какова реальная стоимость услуги

Начальная стоимостьуслугипогружения свайв определена суммой 800 рублей. Итоговую цену может обозначить только специалист после осмотра места закрутки свай и изучения дополнительных деталей. Основными факторами, влияющими на ценообразование, являются.

  • Вид монтажа. Опоры можно устанавливать механическим и ручным способом.
  • Сложность выполнения работ.Закрутить винтовую сваю на пустой строительной площадке легче, чем с уже сформированным ландшафтом. Поэтому и цена услуги будет варьироваться.
  • Размеры опор. Безусловно быстрее и легче погружается свая меньшего диаметра и длины.
  • Расположение объекта, по отношению к месту дислокации строительной бригады.

Если говорить в целом о стоимости фундамента, то здесь будет оказывать влияние: количество опор, площадь участка, тип ростверка.

Что такое свайно-винтовой фундамент?

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

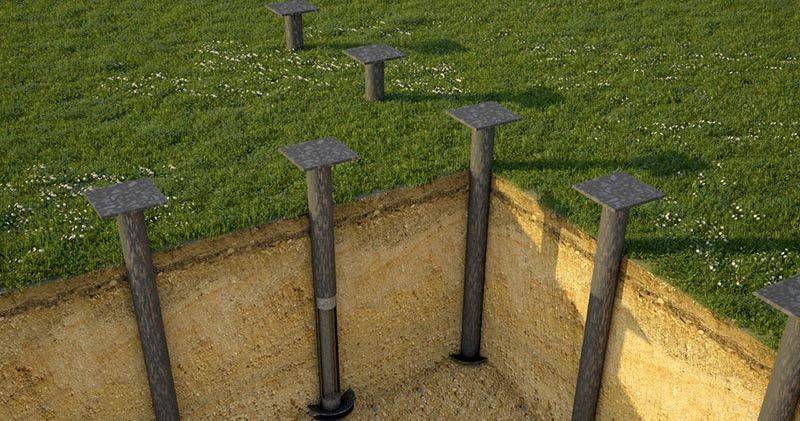

Так выглядит основание

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

Способы механизации процесса закручивания

Если винтовые сваи обладают большой длиной и диаметром, потребуются механизированные приспособления для закручивания винтовых свай. Поскольку с их помощью работа выполняется намного быстрее, от ручного способа ввинчивания постепенно отказываются. Сейчас в продаже доступно специализированное устройство, предназначенное исключительно для работы с СВС. Однако, ввиду достаточно высокой стоимости данного оборудования, для начала рассмотрим самодельные приспособления, выполняющие те же задачи.


Для изготовления приспособления для завинчивания винтовых свай потребуются следующие узлы:

  • Мощная дрель (можно заменить мотобуром);
  • Редуктор с понижающим числом;
  • Два переходника, последовательно связывающие силовую установку, сваю и вывод редуктора;
  • Рычаг для поддержки.

В роли силовой установки можно использовать любой электрический инструмент с мощным двигателем (минимум 2 кВт). А также привод должен обладать функцией реверса. Роль редуктора может выполнять гайковерт со встроенным механизмом усиления крутящего момента. Подобные устройства используются при сортировании колес на грузовиках

Основной параметр, на который следует обращать внимание, при выборе редуктора – предельный крутящий момент. Как показала практика, чтобы закрутить стержень любого диаметра достаточно редуктора на 4,7 кНм

В процессе ввинчивания, наконечник может наткнуться на камень или другое препятствие. При ручном закручивании появившееся препятствие сразу даст о себе знать и можно будет предпринять действия по его устранению. Если винтовые сваи ввинчиваются посредством электродрели, явным признаком препятствия станет усилившийся шум работы привода. В таком случае необходимо незамедлительно отключить силовую установку, чтобы не возникли перегрузки.

Устройство свайно ростверкового фундамента своими руками

Первое с чего начинается устройство свайно ростверкового фундамента — это подготовка необходимых инструментов.

Инструменты

Для проведения разметки и установки винтового фундамента необходимо иметь:

  • Рулетку не менее 20 м, она понадобится при проведении разметки.
  • Строительный уровень, желательно запастись инструментом, оснащенным магнитами, так как в процессе проведения работ его можно закрепить на основание сваи, что значительно добавит комфорта.
  • Гидравлический уровень, позволит практически идеально разметить плоскость, которую должны образовывать оголовки изделий для укладки на них ростверка.
  • Бур для земли, необходим для подготовки лунок под монтаж винтовых опор.

Совет: Бур должен быть меньше по диаметру, чем свая. Это необходимо для того, чтобы свая плотно входила в землю.

  • Лом металлический.
  • Два отрезка металлической трубы диаметром 45-50 мм и длиной 2.5 метра для вкручивания опор.
  • Веревка или строительная шнурка для проведения разметки.

Расчет

Для того чтобы максимально точно рассчитать требуемое количество опор для постройки бани, удобно воспользоваться онлайн калькулятором. Если доступа во всемирную паутину нет, а расчет производить необходимо, нужно придерживаться следующих принципов:

  1.   Во всех углах фундамента должно быть установлено по свае.
  2.   Максимальное расстояние между сваями в фундаменте не должно превышать три метра.
  3.   Если у стен есть перегородки, то в том месте, где они пересекаются с основной стеной, должна в обязательном порядке устанавливаться опора.

Придерживаясь этих простых правил, можно без особых проблем высчитать необходимое количество изделий для изготовления надежной и устойчивой конструкции.

Подготовка участка и разметка

Непосредственно перед разметкой, необходимо очистить периметр участка. Сделать так, чтобы разметке и дальнейшему монтажу ничего не мешало.

После этого можно обозначить место установки первой сваи и приступать к дальнейшей разметке. Сначала размечаются места установки угловых свай. Делать это нужно максимально внимательно, при этом обязательно проверять диагонали.

Важно: Максимальное расхождение диагоналей не должно превышать 4 см.

После того как углы размечены и обозначены кольями, между ними натягивается веревка или строительная шнурка. Затем устанавливаются колышки в тех местах, где должны будут располагаться остальные сваи. Не стоит забывать о том, как проводился расчет и где будут располагаться перемычки стен, все необходимо делать по заранее намеченному плану. После того как разметка проведена, можно приступать к бурению и установке свай.

Монтаж

Непосредственно перед тем как вкручивать изделие, для него необходимо подготовить направляющую лунку. Сделать это можно при помощи бура, при этом не стоит забывать, что диаметр бура должен быть немного меньше диаметра сваи.

Глубина бурения выбирается в зависимости от того, на какое расстояние необходимо заглубить сваю, но на несколько десятков сантиметров меньше, т. к. необходимо, что бы свая какое-то расстояние прошла самостоятельно. Так она будет гораздо лучше держаться в почве.

Следующий этап, это непосредственно вкручивание сваи. Для проведения этой операции понадобится минимум три человека. Один находится возле сваи и старается удерживать её строго вертикально, а два других при помощи металлического лома, продетого в технологическое отверстие в верхней части сваи, и двух отрезков металлических труб, одетых на края лома с разных сторон, постепенно проворачивают и тем самым вкручивают сваю в землю.

Такой способ монтажа, хоть и не отличается скоростью, позволяет без особых проблем смонтировать винтовые сваи без применения техники.

Первые сваи устанавливаются по углам, это необходимо чтобы в дальнейшем можно было контролировать установку промежуточных изделий при помощи шнурки.

Совет: конечно, качество ручного монтажа заметно отличается от установки при помощи специальной техники и опоры в некоторых случаях могут устанавливаться немного криво. Чтобы этого избежать, в момент закручивания сваи можно немного наклонять её в противоположную сторону от места, в котором лопасть винта врезается в землю. Это достаточно сложно объяснить на словах, но когда начнутся работы, понять в какую сторону наклонить не составит труда.

Смонтированные трубы выравниваются при помощи гидравлического уровня, после чего на них привариваются оголовки, на которые и будет устанавливаться ростверк. Оголовки позволяют частично компенсировать неточности монтажа свай.
