Трубы и Фитинги REHAU: Обзор

Видео трубы Рехау или трубы полипропилен, что лучше?

Покупатели среднего и высокого достатка уже ответили на вопрос, выбирая, трубы Рехау или трубы полипропиленовые, что лучше и предпочтительнее. С точки зрения надежности, эстетики, технологичности изделия Rehau однозначно выигрывают

Если же планируется бюджетный ремонт, стоит обратить внимание на популярные полипропиленовые трубы. То есть решающим фактором будет наличие финансов

Исходя из стоимости труб Рехау и необходимости специального инструмента для их монтажа, они являются своеобразным нишевым товаром. В ближайшее время они не смогут вытеснить с рынка недорогие и привычные для нас трубы из полипропилена. Тем более, что большинство монтажников и сантехников умеют работать именно с последними. Специалисты, которые освоили монтаж Рехау, рекомендуют компромисс: для подвода горячей воды к крану использовать полипропиленовые трубы, а для отопления – полиэтиленовые.

Трубки Rehau хороши для обустройства полов с подогревом.

Аппарат для сварки пластиковых труб Valtec

Монтируют водопроводные и отопительные магистрали с использованием аппарата для сварки пластиковых труб Valtec.

Полифузионная сварка пластиковых труб Valtec проводится оборудованием различной мощности. Благодаря конструктивным особенностям устройства, все операции по обустройству магистрали выполняются в высоком темпе.

Обычно аппараты для пайки пластиковых труб Valtec оснащены регулировочным устройством, работают от однофазной сети. Чтобы прибор не перегревался во время работ, корпус покрыт теплоизоляционной пластиной. Маленькая масса, удобное расположение рукоятки предоставляет возможность достаточно легко на протяжении короткого времени качественно соединить детали между собой. При этом, швы получаются надежными, прочными, а вся трубопроводная конструкция – герметичная.

С помощью устройства соединяют изделия диаметром 16-40 мм. Приборы комплектуются насадками также для сопряжения труб больших диаметров.

Сущность стыковки состоит в том, что соединяемые материалы расплавляются, а благодаря явлению диффузии на молекулярном уровне «намертво» свариваются между собой.

Важно! Нужно помнить, что аппарат начинает функционировать при нагревании до определенной температуры и предназначен для сварки изделий из однотипных материалов. В противном случае, стыковка будет негерметичной

Перед спайкой соединяемые детали необходимо вытереть насухо, что ускорит процедуру сварки и сохранит качественное функционирование аппарата.

Прибор комплектуется:

• шестигранным ключом;
• ножницами для резки труб;
• подставкой;
• сменными тефлоновыми нагревательными насадками разных диаметров.

Температуру нагрева можно регулировать от 0 до 300⁰С.

Для того, чтобы сварочное устройство функционировало долго и безупречно, необходимо:

• для сварки выбрать хорошо проветриваемое, сухое помещение;
• следить, чтобы на аппарат не попадала вода и масло;
• после выполнения работ, задействованные в работе комплектующие очистить от пластика, иной грязи и уложить в специальный ящик.

Если будут соблюдаться все эксплуатационные правила, то приспособление будет качественно функционировать достаточно долго.

Важно! Запрещается самостоятельно менять конструкцию сварки, поскольку любые «усовершенствования» могут привести к появлению неисправностей и нарушению правил ТБ, что чревато тяжелыми последствиями

Монтаж труб

Чтобы произвести монтаж труб Рехау своими руками, требуется:

• приобрести необходимый инструмент;
• предварительно ознакомиться с инструкцией сборки трубопровода.

Инструмент, необходимый монтажа

Прежде чем приступать к монтажу труб, надо:

1. приобрести нужное количество труб, соединительных фитингов и переходников. Для расчета необходимых материалов составляется схема водопровода;

Примерная схема разводки труб горячей и холодной воды в городской квартире

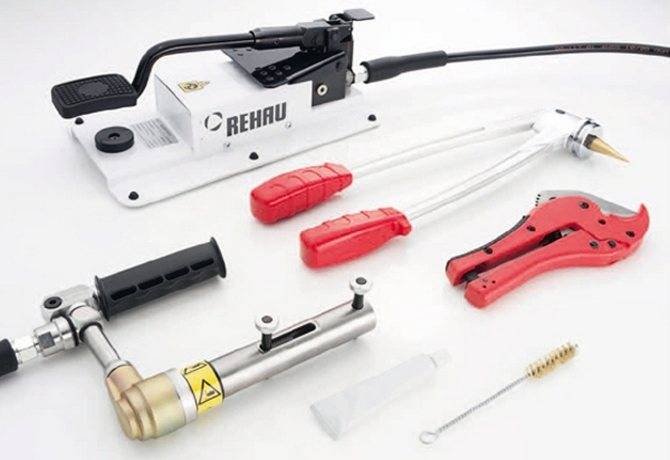

1. приготовить инструмент для монтажа труб Рехау:

Расширитель для монтажа труб

пресс-зажим с дополнительными насадками разного диаметра. Поскольку монтаж рассматриваемого вида труб несколько отличается от обычной сварки, то и для проведения процедуры требуется такой специфический инструмент для монтажа труб Rehau;

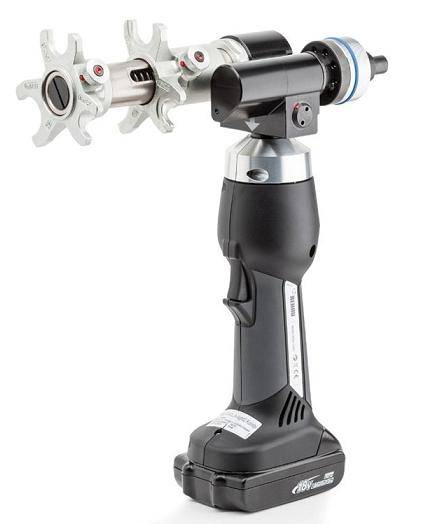

Ручной пресс, применяемый для соединения труб, REHAU RAUTOOL

инструмент для резки труб. Труборез стандартный, используется для всех видов пластиковых труб;

Инструмент для резки полимерных труб

рулетка, маркер для разметки труб.

Стандартный мерительный инструмент, применяемый при строительстве

Все инструменты можно приобрести по отдельности или комплектом. Средняя стоимость комплекта 2 500 рублей.

Процесс сборки трубопровода

Монтаж труб из сшитого полиэтилена Rehau начинается с подготовки труб. Подготовка состоит из двух шагов:

1. согласно с ранее подготовленным чертежом нарезаются трубы различных размеров;

Процесс отреза трубы нужного размера

1. подготавливаются фитинги, необходимые для сборки определенного участка трубопровода.

Если производится монтаж отопления трубами Рехау, то целесообразнее сразу подготовить все участки системы, а затем предварительно проверить правильность отрезков по схеме.

Для проверки все трубы и фитинги располагаются на полу в определенном порядке. Особенно это актуально для проведения отопления в городских квартирах, так как требуется отключение отопления во всем доме.

При нарезке труб следует руководствоваться старинной русской пословицей – «семь раз отмерь, один раз отрежь». Ошибки в нарезке труб могут привести в невозможности установить систему трубопровода в помещении.

Стыковка труб и фитингов между собой осуществляется при помощи гильз, которые фиксируются следующим образом:

1. на расширитель подбирается насадка, диаметр которой полностью соответствуют диаметру применяемой трубы. При этом рукоятка инструмента должна быть полностью разведена (концы рукоятки располагаются под прямым углом друг к другу);
2. насадка на эспандере должна держаться прочно и сидеть на штифте до упора;
3. на отрезок трубы, который требуется соединить с фитингом, надевается гильза. Диаметр используемой гильзы также должен соответствовать диаметру трубы;

Каждая гильза имеет фаску. При установке она должна быть направлена в сторону будущего соединительного шва.

1.  на другой конец насадки, установленной на расширитель, одевается труба. При сведении рукоятки эспандера труба расширяется;

Процесс расширения трубы для дальнейшего монтажа

1. расширенный конец трубы соединяется с фитингом, который необходимо установить в этом месте;

Вставка фитинга в подготовленный конец трубы

1. к фитингу подводится ранее установленная гильза;
2. используя пресс-зажим, гильза до упора продвигается в фитинг. Прочное и надежное соединение готово.

Фиксация фитинга пресс зажимом

При обустройстве соединения труб и фитингов нельзя допускать даже малейших перекосов. Все соединяющиеся части должны располагаться строго горизонтально друг к другу. В противном случае соединение получится ненадежным.

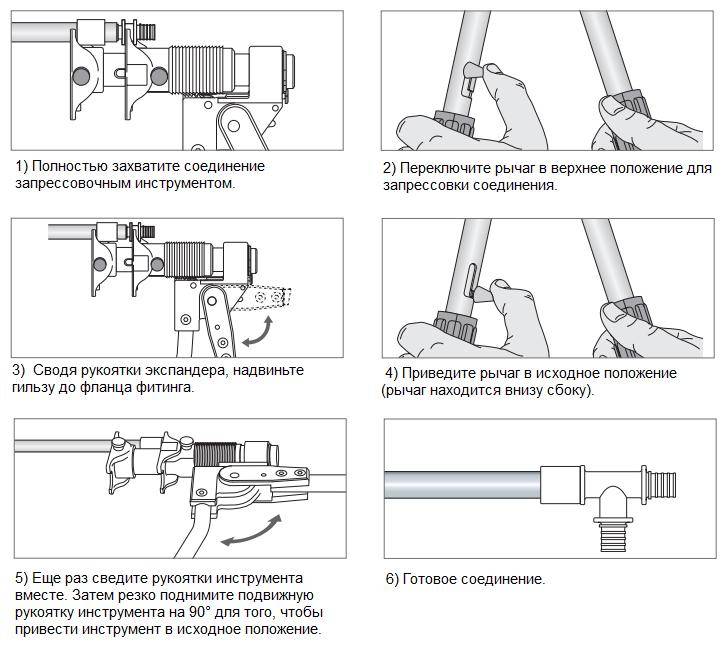

Пошаговая схема работы с пресс-зажимом

Монтаж труб Рехау для отопления, газо- или водоснабжения должен производиться с соблюдением всех норм безопасности. В первую очередь требуется позаботиться о защите глаз (использование маски) и рук, которые не рекомендуется вставлять в движущиеся элементы.

Приведенное ниже видео монтажа труб Рехау позволит понаблюдать за процессом со стороны, чтобы точнее выяснить все важнейшие аспекты.

Произвести монтаж труб немецкого производителя компании Рехау под силу каждому. Главное – иметь необходимый инструмент и четко следовать приведенной выше инструкции.

Фильтры

Устройства используются для грубой очистки жидкости, масел и иных продуктов от посторонних примесей с целью предотвращения поломок бытовой техники и образования засоров.

В линейке фильтров Valtec есть 5 разновидностей:

1. Косые образцы, корпус которых изготовлен из латуни, а внутренний элемент из нержавейки с дополнительной тефлоновой прокладкой, работают при температуре до 150 °С.
2. Прямые фильтры, работа которых основана на изменении направления жидкости, отличаются от предыдущих экземпляров наличием синтетического уплотнителя из каучука.
3. Малогабаритный представитель производится в единственном варианте, схож с прямым фильтром по характеристикам, но допускает установку на небольших участках в стесненном положении.
4. Универсальные фильтры можно монтировать на любой трубе, независимо от потока жидкости. Здесь колба устанавливается по направлению к рабочему движению, происходит завихрение и очищение.
5. Самоочищающиеся модели имеют два сетчатых элемента с различным размером сетки, благодаря чему доступна фильтрация мелких частиц.

Подготовка к монтажным работам

Выходы коллектора должны стать первыми элементами, требующими повышенного внимания. Только их правильная обработка обеспечит полную герметичность в системе.

Перед монтажом, рабочее место должно быть полностью очищено от пыли и мусора, как и оборудование. Сварка, резьба и склейка – способы, которые получили наибольшее распространение при проведении монтажа. Нужно только приобрести соответствующий вид фитинга, в зависимости от выбранного вами способа проведения монтажных работ.

Смотреть видео: системы Бир Пекс

Цельными и чистыми должны быть абсолютно все детали, которые используются при проведении монтажа. Требуется провести визуальный осмотр перед покупкой. Это позволит убедиться в качестве готового изделия. Отдельного внимания заслуживает их транспортировка.

Чем опасен непрофессиональный монтаж

Монтаж труб Рехау в квартире, который произведён неспециалистами и без использования профессионального оборудования может повлечь за собой максимально плачевные последствия. При порыве труб обеспечено затопление жилого помещения и всех соседних к нему площадей.

Если порыв прошёл на системе отопления, то в зимнее время вам грозит полная разморозка системы и сложность её восстановления. Если вы закажете услугу монтаж трубопровода Рехау в компании «Служба сантехников», то ни с одним из неприятных последствий вы не столкнётесь.

Работа выполненная профессионалами имеет несколько отличительных характеристик:

схема прокладки трубопровода является наиболее оптимальной, не мешает другим системам и ведению обычных процессов жизнедеятельности для владельцев жилого помещения;

каждое соединение трубопроводов является качественным и имеет ровные швы;

для монтажа выбран верный вид труб, который совместим по параметрам с устанавливаемой системой;

Металлопластиковая труба: плюсы и минусы

Основными плюсами считаются: высокая пластичность, неподверженность коррозии, стойкость от воздействий окружающей среды, химических и механических воздействий. Также они устойчивы к высоким температурам, не позволяют образоваться конденсату, легки, поглощают шум, служат от сорока пяти лет, могут быть как на внутренней, так и на внешней стороне помещения, не представляют опасности для окружающей среды, прочны и надежны.

Металлопластик имеет и отрицательные стороны: делается из горючего материала, мало устойчив к УФ-излучению, после перепада температур может произойти расслоение материала.

Производители металлопластиковых труб советуют применять их в различных системах снабжения и отопления, конструкциях трубо- и водопроводов.

Недостатки трубопроводов Rehau

1. Из недостатков можно отметить высокую стоимость этой трубопроводной системы. Особенно дорого может трубопроводная система Rehau обойтись, если в ней много изгибов и тройников, потому что стоимость фитингов достаточно высокая, по сравнению с фитингами из полипропилена. Разница в стоимости на порядок выше.
2. Также к недостаткам можно отнести низкую упругость труб, то есть выровнять ее в линию бывает достаточно с ложно, поэтому требуются дополнительные крепления.
3. Высокая стоимость инструмента для установки. Если стоимость инструмента для монтажа труб до 32 диаметра обходится в 400 $, то стоимость комплекта гидравлического инструмента для монтажа труб диаметром 40 мм и выше обойдется 2000 $ и выше. В прочем инструмент Rehau , что стандартный, что гидравлический, проще взять в аренду у поставщика трубопроводов и на этом не сложно сэкономить.

Система теплого пола

Разработчики компании выпустили несколько технических решений по монтажу водяного полового утеплителя. Эти решения отражены в схемах и таблицах, отражающих количество комплектующих материалов. Схемы отличаются показателями площадей и представлены для комнат в 20, 40, 60, 80 и 120 м2. Стандартный комплект оборудования для теплого пола Valtec состоит из:

• труб;
• пенополистрольных плит с покрытием;
• кранов шаровых и дренажных;
• автоматического воздухоотводчика;
• отсекающих клапанов;
• коллекторного шкафа;
• обжимных соединителей;
• кронштейнов и тройников для коллекторов;
• фиксаторов поворотов;
• коллектора с вентилями и кранами;
• демпферной ленты;
• фиксирующих скоб.

Монтаж

Процесс установки кардинально отличается от аналогичных изделий других производителей. Для соединения труб между собой не нужны другие монтажные средства, кроме тех, что предусмотрены компанией Rehau. С этой целью используются специальные гильзы, работающие по принципу холодной прессовки. Они обеспечивают отличную герметизацию стыка, а кроме того, устроены так, что при неправильном соединении это видно внешне.

Процесс соединения труб происходит следующим образом:

• на трубу для водоснабжения одевается гильза, так чтобы фаска была в направлении соединения со второй трубой;
• отверстие второй трубы расширяется посредством эспандера;
• расширенное отверстие одевается на штуцер, после чего гильза спрессовывается.

Подробнее смотрите в следующем видео.

Преимущества и недостатки

Продукция Rehau Rautitan изготавливается из полимерных соединений высокого качества по самым современным технологиям, что обеспечивает ее потрясающие эксплуатационные качества.

Трубы Rehau обладают неоспоримыми достоинствами.

• Уникальная система соединения. Надвижные гильзы позволяют проводить качественный монтаж даже людям без особых навыков, при этом шанс неправильной стыковки составляет около 2%. А также она обеспечивает следующее:
  • монтаж трубопровода без сварки, пайки или других спецсредств;
  • высокую надежность и герметичность стыка, в связи с чем трубы можно зашивать в стены не опасаясь протечек;
  • минимальные сроки работ.
• Уникальная внутренняя поверхность. На внутренних стенках труб Rehau не образуются отложения солей, накипи и других проблем, характерных для металлических трубопроводов и других полимерных труб.
• Высокая рабочая температура. Ее показатели колеблются в зависимости от типа в интервале +90–95ºС.

• Отличная эластичность и гибкость, без изломов.
• Высокая устойчивость к абразивным материалам, механическим ударным воздействиям, вибрации.
• Полимер отлично поглощает шум.
• Трубы не корродируют, не ссыхаются, не гниют.
• Полимер полностью устойчив к циклу замораживания и размораживания.
• Трубы производятся из инертных веществ, не наносящих вред здоровью.
• Отличная память материала. После сгибания труба восстанавливает свою форму. При растягивании восстановление формы происходит, если удлинение не превышало 300%.
• Срок эксплуатации зависит от условий и колеблется от 5 лет (при самых тяжелых) до 50 лет (при нормальных).

Кроме положительных качеств, у продукции Rehau имеются свои слабости, такие как:

• водопроводные трубы очень прочные и упругие, для сгибания изделий диаметром более 32 мм понадобятся инструменты;
• надвижные фитинги стоят недешево, а с увеличением диаметра трубы их цена растет;
• материал труб уязвим к воздействию прямых солнечных лучей.

Примерная стоимость труб зависит от типа, а именно:

• Rehau Rautitan Stabil диаметром 16–32 мм стоит примерно 110–375 рублей за 1 м;
• Rehau Rautitan Flex диаметром 32 мм обойдется в 305–310 рублей за 1 м, а при диаметре 50 мм – 620 рублей;
• цена за 1 метр Rehau Rautitan His при диаметре 16 мм составит примерно 115 рублей, при диаметре 32 мм – 445 рублей, а максимально широкий вариант в 63 мм – около 1170 рублей.

Элементы автоматики

Приборы этой категории отвечают за комфорт и легкость использования оборудования Valtec. Отзывы об автоматических устройствах заслуживают особого внимания, так как имеют только положительный характер. Пользователи отмечают, что установка дополнительных элементов обеспечивает не только простоту обращения, но и безопасную эксплуатацию инженерных систем и иных товаров компании.

Оборудование разделено на несколько видов, среди которых:

• Wi-Fi устройство сбора и передачи данных;
• система беспроводной диспетчеризации;
• термостаты и датчики;

• контроллеры и коммуникаторы водяных полов;
• прибор для дистанционного управления радиаторами отопления;
• термоголовки и приводы.

К автоматике, выпускаемой брендом Valtec, практически нет нареканий, как со стороны монтажников, так и со стороны потребителей. Профессионалы же говорят о хорошем качестве большинства образцов товаров, выпускаемых компанией.

Процесс монтажа

Технология монтажа включает несколько шагов.

• Насадку с необходимым диаметром накручиваем на расширитель.
• После этого на сами трубы своими руками надеваем обжимные кольца. И делаем это так, чтобы место расширения трубы занято не было.
• В трубу надо вставить расширитель. Она расширяется, когда монтажник нажимает на специальную рукоятку. Следующий шаг – поворот самой трубы, либо расширителя на 30 градусов. И затем снова нажимают на рукоятку. Можно повторить операцию, чтобы закрепить результат. После этого переходят к использованию фитинга.
• Затвор отводится у пресса своими руками. Далее вытаскивают штифты, используемые для крепления. Следующий шаг – продевание насадок, фиксирующихся штифтами. Затвор защёлкивается.
• Соединение приобретает готовый вид. Изделие надо вытащить из пресса.

Особенности труб Рехау

Изготовление труб по новой технологии обуславливает принципиальные особенности изделий, которые заключаются в следующих аспектах:

• повышенная шумоизоляция. Сшитый полиэтилен способен поглощать звуки, производимые потоком воды;
• монтаж труб Rehau производится уникальным методом, позволяющим создать максимально прочное соединение;
• материал, из которого производятся трубы, является универсальным. Из труб можно создавать системы горячего и холодного водоснабжения, отопления, применять для обустройства теплого пола. Максимальная температура жидкости в трубе составляет 95ºС;
• трубы практически не подвержены образованию трещин и деформации при механическом повреждении, поэтому их можно укладывать под штукатурку или закрывать иными конструкциями;
• высокая степень теплоизоляции, что помогает экономить природные ресурсы;
• любая труба способна выдерживать перепады температурного режима жидкости и внутреннего давления;
• полная безопасность для человека. Продукция компании сертифицирована;
• специальное покрытие внутренних стенок труб препятствует образованию налета и сокращению пропускной способности.

Материалы, придающие трубам Рехау уникальные качества

Из труб Рехау и различных фитингов можно конструировать трубопроводы любой сложности и назначения.

Единственный недостаток труб Рехау – высокая стоимость изделий и фитингов.

Арматура

У компании налажен выпуск шаровых кранов Valtec следующего назначения:

1. Группа водяных представителей, включающих 3 наименования: Base, Perfect, Compact.
2. Газовые краны.
3. Специального назначения.
4. Для бытовой техники.
5. Вентили и задвижки.

В обособленную линейку специалисты выделяют комплектующие для кранов. Valtec отличается производством собственных запчастей, включающих ручки и иные аксессуары к арматуре.

Производитель позиционирует трубопроводные изделия и арматуру к ним, как недорогой товар, приспособленный к российской действительности и удовлетворяющий максимум требований покупателей.

Монтаж трубы из сшитого полиэтилена

Материалы

Перед началом работы подготовьте необходимый инструмент и расходный материал. Вам понадобятся:

• Тиски.
• Фитинги: муфты, переходники, угольники, тройники, выдвижные гильзы (при установке выдвижной гильзы не нужно использовать резиновые прокладки, что увеличивает надежность конструкции).
• Расширительный прибор.
• Рулетка.
• Инструмент для резки труб.

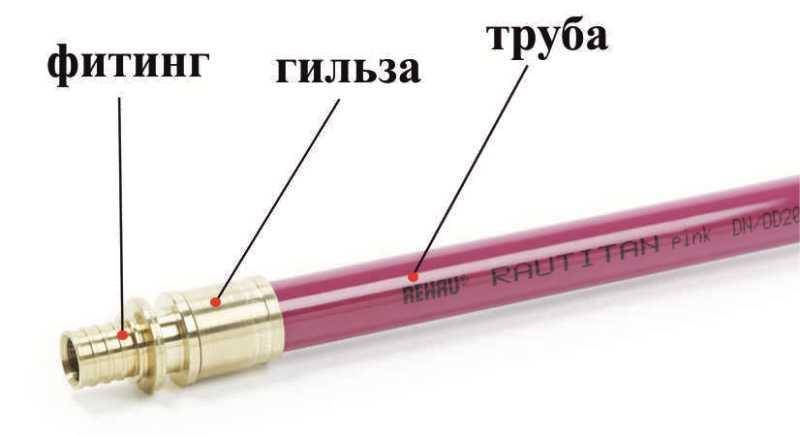

Труба Rehau — конструкция

Соединение труб

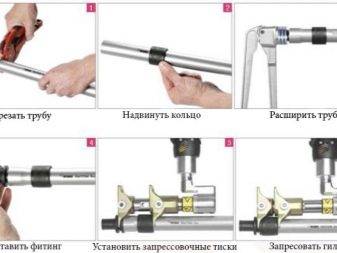

Непосредственный монтаж выполняется так:

• Первым делом отмерьте необходимую длину трубы и отрежьте лишнее.
• Потом наденьте на место среза специальную гильзу.
• Далее нужно расширить входное отверстие с помощью расширителя. Его необходимо максимально плотно вставить в отверстие и соединить до упора ручки на некоторое время (понадобится всего несколько секунд).
• Установите фитинг на конструкцию.
• В заключении произведите прессование тисками.
• Чтобы труба имела необходимый показатель жесткости и форму, фиксируйте ее с помощью направляющих.

Можно выполнить монтаж труб с помощью компрессионных фитингов. С помощью гаечного ключа накрутите обжимную гайку на конец трубы, следом разместите разрезное кольцо на расстоянии 1 мм от среза трубы и завершите монтаж накручиванием на штуцер фитинга.

Монтаж сшитых полиэтиленовых труб

Все комплектующие (фитинги) и рабочее оборудование должно быть одной марки с самой полиэтиленовой сшитой трубой. Только в таком случае производитель гарантирует надежность и качество материала.

Полиэтиленовые трубы отзывы получают самые высокие. Хозяева систем коммуникаций, в которых используется данный материал, говорят о его надежности и долгом сроке службы. «Установили и забыли» – так отзываются о полиэтиленовых трубах специалисты и обычные пользователи. Главное – правильно выполнить монтаж и тогда ваша система действительно будет работать «как часы» долгие годы.

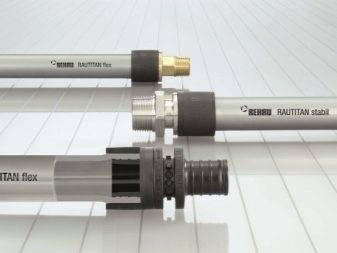

Какие виды труб из сшитого полиэтилена Rehau существуют

• Rehau Rautitan pink;
• Rehau Rautitan his;
• Rehau Rautitan flex;
• Rehau Rautherm S;
• Rehau Rautitan stabil;
• Rehau Rautitan basic.

Труба Rehau Rautitan his применяется холодного и горячего водоснабжения с температурой до 70 градусов.

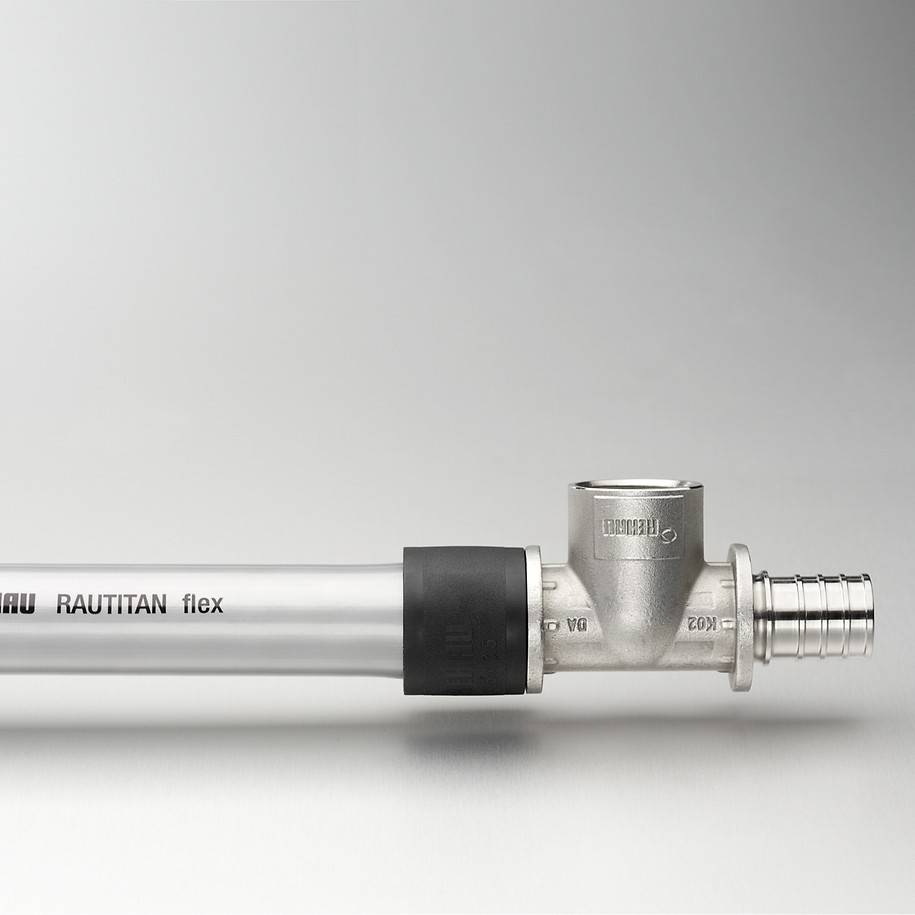

Труб Rehau Rautitan flex является универсальной трубой, как для водоснабжения, так и для отопления.

Труба Rehau Rautitan stabil подобно предыдущему виду труб Rehau, может применяться и на отопление и на водоснабжение. У нее есть несколько преимуществ: имеет алюминиевый стабилизирующий слой, который уменьшает линейное расширение, труба сама по себе жестче, что позволяет выполнять из нее более прямые участки. Rehau Rautitan stabil выдерживает кратковременное воздействие высоких температур лучше, чем Rehau Rautitan flex.

Труба Rehau Rautitan basic– это устаревшая технология, сейчас уже не применяется. На старых ранее выполненных системах,ее можно встретить. Отличается эта труба не аксиальными фитингами, как у трубы Rehau Rautitan, а радиальными обжимными фитингами.

Труба Rehau Rautitan pink применяется для систем отопления. Хотя рекомендуется применять Rehau Rautitan flex вместо Rehau Rautitan pink ввиду небольшой разницы в стоимости и несколько лучших характеристиках Rehau flex.

Выполняем монтаж систем отопления и вентиляции под ключ в Киеве. Закажите консультацию или звоните по тел. (044) 221-93-35, (067) 939-29-29 и убедитесь в качестве выполняемой нами работы!
