Каким должен быть уклон канализационной трубы по строительным нормативам

Наружные канализационные сети

Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:

где:

• V – скорость протока слива, м/сек;
• Н – степень наполнения трубопровода;
• d  – размер  трубы;
• K – коэффициент наклона сточной трубы.

Однако можно решить вопрос проще и произвести расчет уклона канализационной трубы онлайн, воспользовавшись встроенным калькулятором.

Наклон наружной канализации  обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.

Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».

Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.

Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.

Для контроля угла наклона трубы канализации внутри помещения и вне его применяются уровни различной конструкции:

1. Водяные, в которых имеются две стеклянные вставки по концам гибкой трубки. На них наносится шкала с ценой деления до 1 сантиметра. Показания такого уровня наиболее точны при определении угла уклона. Такой уровень несложно изготовить своими руками.
2. Пузырьковые.
3. Магнитные.
4. Лазерные.

Правила пользования этими приборами изложены в инструкциях по применению.

В многоэтажных жилых домах проток канализируемых вод происходит практически непрерывно, достигая своего максимума в вечернее время.

Смотреть видео

При монтаже сливной трубы в частном доме следует избегать таких ошибок:

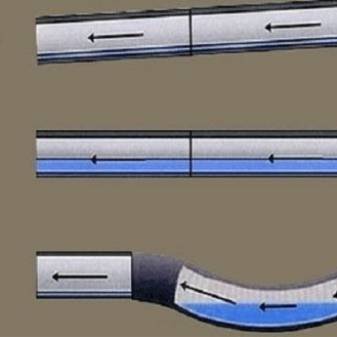

1. Не допускается прогиб магистрали между точками опоры. Для этого их нужно устанавливать как можно чаще. Нужно учитывать, что на трубу в траншее будет воздействовать давление грунта, которым канава засыпается по окончании установки.
2. Также недопустимо наличие горизонтальных участков на наружной системе канализации. В идеале наружный участок канализации должна быть прямой.
3. При прокладке стока нужно учитывать сезонные подвижки грунта на участке, то есть – полную гарантию неподвижности слива может дать только его размещение ниже глубины промерзания грунта.

Уклон наружной канализации на 1 метр по СНиП для слива диаметром 160 миллиметров не должен быть менее 0,8 см. Самотечные системы это традиционное решение для организации сбора и слива сточных вод. Уклон канализации в частном доме  обеспечивает длительную эксплуатацию системы и позволяет избежать засоров.

При большом угле наклона может получаться захлест канала по полному сечению и срыв сифонных пробок на консолях. После этого все содержимое канализации будет поступать внутрь жилого помещения. Нужно также учитывать, что излишний уклон увеличивает скорость потока слива, создавая при этом шум.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

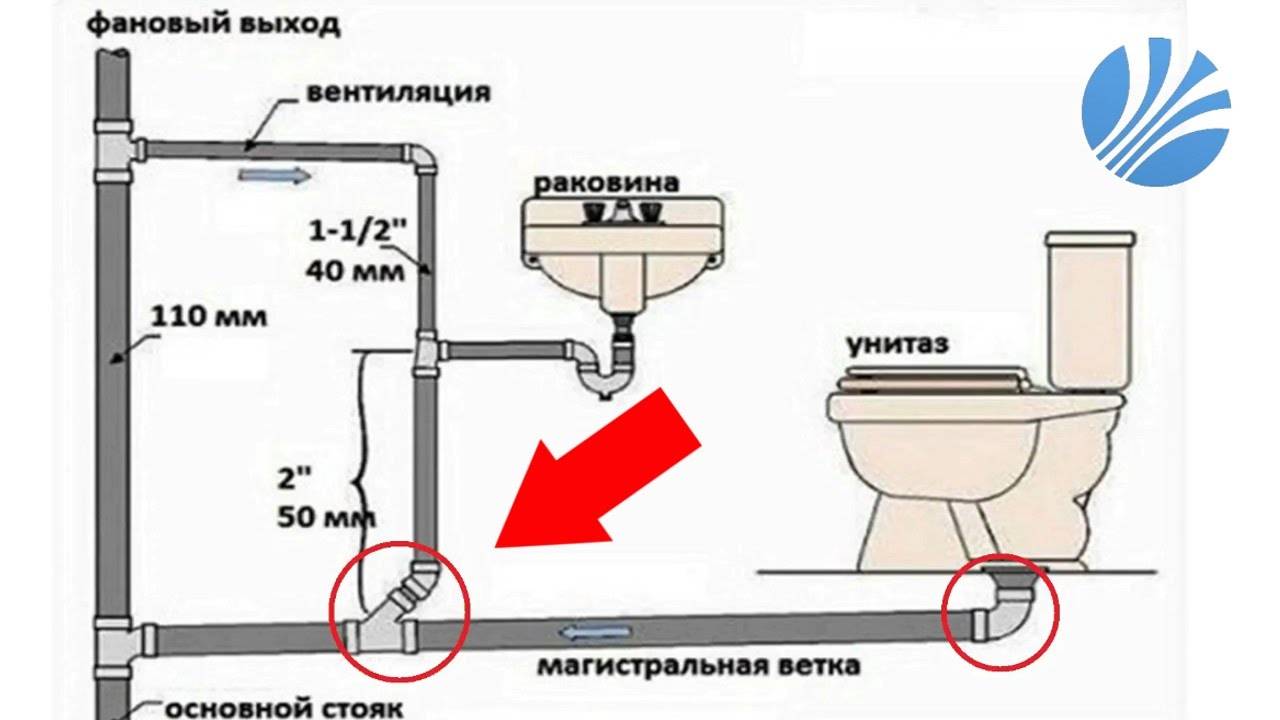

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Расчетный и оптимальный уровень наполняемости трубы

Наполняемость трубы — это показатель, описывающий рекомендуемую скорость водяного потока в полости трубы для беспрепятственного отвода стоков.

Характеристикой наполняемости трубы служит расчетный и оптимальный уровень потока сточной воды. Формула определения расчетной наполняемости следующая:

Y = h ⁄ d, где:
	Y – расчетный уровень наполненности. h – уровень высоты жидкости в трубе. d – диаметр трубопровода.

Минимальный допустимый уровень наполняемости (согласно СНиП) Y = 0,3. Это означает, что внутренняя полость канализационной трубы должна быть заполнена на 1/3 от общего объема. На практике показатель варьирует в пределах от 0,3 до 0,6. Все зависит от материала трубы, и следующая таблица это показывает:

Материал трубы	Оптимальный уровень наполненности
Чугун	0,6
Асбоцемент	0,6
Керамика	0,5
Пластик	0,5

Изучив теорию, рассмотрим практическое применение расчетов:

• Допустим, необходимо рассчитать максимально допустимую скорость потока стоков в канализации. Известно, что по нормам скорость движения жидкости для оптимального функционирования системы должна быть не менее 0,7 м/с.
• В нашем случае уровень высоты жидкости в трубе h = 60 мм, а диаметр трубы d = 110 мм, материал – ПВХ.
• Уровень рассчитанной наполненности Y = 60 / 110 = 0,55.
• На следующем этапе используется проверочная формула K ≤ V × √ Y, где: К — оптимальный уровень наполняемости (0,5 для пластиковых труб); V — скорость движения жидкости (минимально берем 0,7 м⁄с); √Y – квадратный корень расчетной наполняемости трубы. Получаем: 0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52.

Проведенный расчет подтверждает правильность заданного уклона канализации, при котором скорость потока равняется 0,7 м⁄с. На практике исходные данные определяются индивидуально расчетным путем и сопоставляются.

Выполнение работ

После проведения всех подготовительных работ можно приступать непосредственно к монтажу. В первую очередь необходимо разобрать старую систему. Работы проводятся следующим образом:

• Сначала определяются проблемные места, в которых придется проводить дополнительные работы. Это может быть место, где труба проходит сквозь стену.
• С помощью зубила начинается демонтаж чугунных труб. При этом нельзя допускать попадание чугуна в главную магистраль канализационной системы. В противном случае может произойти сбой в ее работе.

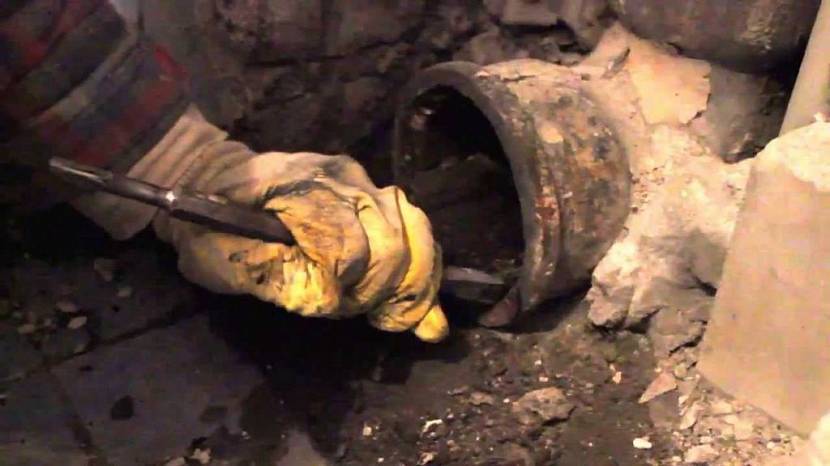

Работа с чугунной канализацией – это не самое эстетичное зрелищеИсточник domvpavlino.ru

Если замена магистрального стояка не предвидится, то труба от него отпиливается с помощью болгарки.

После того, как демонтаж был произведен, работы прекращаются до полного остывания соединительных узлов.

Монтаж современных пластиковых труб можно провести двумя способами.

Монтаж пластиковых труб с помощью клея

• трубы режут на куски необходимой длины;
• края зачищают наждачной бумагой;
• края обезжиривают;
• трубы проверяются на совместимость;
• в нужных местах наносится клей;
• обработанные элементы соединяются между собой;
• при сжатии двух труб образовывается валик, напоминающий по цвету жидкий мед;
• высыхает клей на протяжении часа.

Монтаж пластиковых труб с помощью сварки

• монтаж так же начинается с нарезки труб нужной длины и зачистки;
• паяльное устройство нагревается до температуры не ниже 260 градусов;
• закрепляются соединители и труба на паяльнике;
• происходит разогрев деталей до нужной температуры;

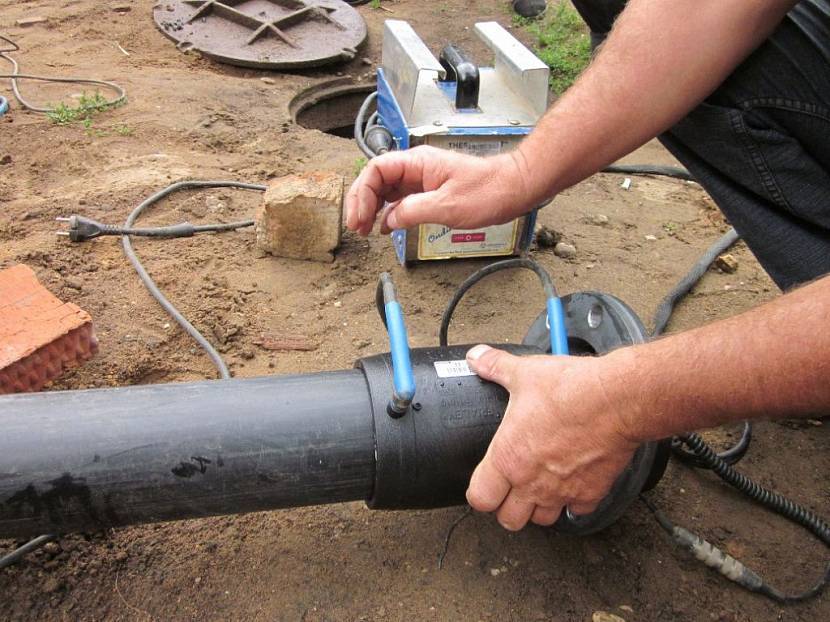

Сварка пластиковых трубИсточник 2gis.ru

• трубы соединяются в разогретых местах;
• швы проверяются на целостность.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Расчет наполняемости

При выполнении расчета обязательно находится наполняемость трубопровода

При выполнении расчета обязательно находится наполняемость трубопровода. Эта величина поможет определить скорость движения стоков, которая очень важна для нахождения оптимального превышения, при котором система сможет эффективно функционировать.

Важно: для определения наполняемости уровень воды в трубе нужно разделить на диаметр трубопровода. Минимальная наполняемость согласно нормам равна 0,3, а максимальная – 1

Получив уровень расчётной наполняемости, необходимо использовать проверочную формулу, то есть сравнить полученное значение с коэффициентом оптимальной наполняемости для элементов из определённых материалов:

• для пластиковых и стеклянных изделий он равен 0,5;
• для систем из чугуна, асбестоцемента и керамики эта величина равна 0,6.

Для сравнения из полученной расчётной величины берётся квадратный корень и умножается на минимальную скорость движения стоков, которая равна 0,7 м/с. Полученное число нужно сравнить с оптимальной наполняемостью системы (исходя из материала). Оно должно быть больше либо равно ему.

Сети ливневой канализации виды и расчет системы

При возведении абсолютно любого объекта необходимо позаботиться не только о надежности фундамента и кровли, но и о качественном отводе дождевой или талой воды с участка. Для этого используется самотечная ливневая канализация, которая представляет собой сложную инженерную сеть, спроектированную с учетом всех важных параметров объекта. При этом глубина заложения ливневой канализации должна быть соблюдена согласно СНиП и ГОСТ. В противном случае работа коммуникации будет как минимум малоэффективной, а в худшем случае — нанесет вред окружающей среде.

Важно: система отвода дождевой воды с участка должна полностью соответствовать параметрам объекта:

• Общая площадь покрытий и площадок, с которых необходимо убрать дождевую или талую воду;
• Материал покрытия на площадках.

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН 2.1.5.980-00, ГОСТ 3634-99 и СНиП 2.04.03-85. Только в этом случае утверждение строительства системы отведения воды с участка и её последующие сооружение будут проведены максимально быстро.

В контролирующие органы необходимо будет предоставить техническое задание, которое составляется в соответствии с ГОСТ 19.201-78. В нём прописывается подробная информация о предназначении коммуникации, крайних сроках её возведения, методах контроля над строительством и технических требованиях к готовой системе.

В дополнение к проектной документации стоит приложить и рабочие бумаги согласно ГОСТ 21.604-82 «Водоснабжение и канализация. Наружные сети», в которых будет предоставлена информация в виде чертежей фронтального и продольного профиля готовой коммуникации, план всей спроектированной сети с указанием её специфических участков и все ведомости, касающиеся объемов проведения монтажных работ. О том, что такое ливневая канализация и нормы её сооружения согласно ГОСТ и СНиП, читаем ниже.

Уровень наполняемости

Иногда нормы
требуют дополнительного расчета,
а именно – определения коэффициента уровня наполненности. Расчет нужен в случае
применения следующих материалов:

• Пластика;
• Асбестоцемента;
• Чугуна.

Уровень
наполненности позволяет узнать, как быстро должна двигаться вода, чтобы избежать возможного
засорения системы. Вычисляется наполненность с помощью следующей формулы:

Y=H/D

• H
  – уровень воды;
• D
  – диаметр трубы.

В СНиПе регламентируются два основных числа наполненности труб – максимальное и минимальное. Согласно документации, Y=0,3, когда речь идет о минимальном показателе, и Y=1, когда конструкция заполнена максимально. Последнее число сообщает о том, что уклона нет.

Что касается практических расчетов, то обычно величина
наполненности трубы лежит в пределах от 0,3 до 0,6. Зачастую принимают величину
0,5 или 0,6, считая это число оптимальным.

Материал трубы может повлиять на скорость ее заполняемости.
Например, при задействовании чугунного
или асбестоцементного материала для конструкции, заполнение этой конструкции
произойдет достаточно быстро, так как стенки трубы получатся шероховатыми.

Пример расчета уровня наполненности трубы

Использование всех перечисленных выше формул говорит о
применении гидравлического
способа подсчета наклона труб.

Чтобы стало понятнее, как определять этот коэффициент, стоит
рассмотреть наглядный пример. Допустим, в исходных данных имеется трубы
диаметром 110 мм с высотой подъема воды H=60 мм. Расчет коэффициента будет выглядеть так:

60/110=0,55. Это число и будет искомым Y.

Далее следует проверить отношение подсчитанного коэффициента к оптимальному
показателю расхода
воды. Результат должен лежать в пределах:

К≤V√Y

• К – коэффициент уровня наполненности. Оптимальным, как уже было
  сказано, считается показатель 0,5 для труб из пластмассы и 0,6 – для остальных
  материалов;
• V
  – скорость потока;
• √Y
  – корень из определенного ранее показателя.

По результатам подсчета было определено, что найденный
коэффициент проверку прошел.

Правила монтажа коллектора

При обустройстве сети труб или лотков ливневой канализации необходимо соблюдать некоторые правила

• Так, устройство коммуникации требует не только настила песчано-гравиевой подушки в траншее, но и заливку бетонного раствора для надежной фиксации коллектора.
• Вся система при устройстве должна быть оснащена специальными пескоуловителями, которые будут очищать воду от мелкого мусора и предотвращать заиливание всей сети. Такие резервуары монтируются на участке входа воды из дождеприёмников или желобов в общую канализационную трубу.

Важно: корзины пескоуловителей требуют регулярной очистки. При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей

Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца.

https://youtube.com/watch?v=mYqthJUxyLc

Каким образом подобрать угол наклона?

В процессе прокладки канализации при рассмотрении вопроса наклона труб мастера прибегают к правильным методам устройства уклона, рассмотрим что делать нельзя:

Делать уклон, исходя из соображений образования острого угла наклона. С одной стороны, этот способ удобен тем, что вода будет быстрее доходить до пункта назначения. С другой – эксплуатация трубы значительно уменьшится. Частицы мусора, грязи или других нечистот при быстром стоке могут остаться в трубе, что приведет к ее засорению. К тому же, не смогут покинуть трубу фекальные фракции. Особенно негативно повлияет на работу канализации слишком большой угол или контруклон

Таким образом, данный способ не совсем верен, так как стоит принимать во внимание минимальные и максимальные значения угла. Об этом написано в нормативной документации (cмотим ниже).
Устроить минимальный уклон или вовсе не принимать во внимание этот пункт при монтаже канализационных стоков

Способ абсолютно неверный, так как игнорирование устройства уклона приведет к застаиванию воды.

Выполнить уклон, исходя из требований нормативов и специализированной литературы. Самый верный способ, которого следует придерживаться.

Для чего рассчитывать уклон?

Благодаря организации уклона канализации получится избежать:

Застаивания воды. Довольно частая проблема всех, у кого имеется система канализации.

Заиливания. Если подобное случится, то очень скоро придут в негодность воздушные сифоны(обратные клапаны) и вокруг будет стоять неприятный запах. Если же подобная проблема произойдет на стенках магистрального трубопровода, то сломается вся канализационная система.

Прорывов трубопровода.

Благодаря оптимальному потоку жидкости никакого нежелательного скопления не произойдет. Также получится избавиться от коррозии поверхности конструкций.

Ранее при монтаже канализации в многоквартирных домах уклон трубы канализации на 1 метр не рассчитывали, и зачастую его не устраивали. Это приводило к постоянным авариям системы и регулярным ремонтным работам.

Обеспечение уклона требуется не только в городских условиях квартиры. В последнее время сточные системы устраивают в домах частного сектора и даже банях. Вместо обычных выгребных ям стали применяться специальные колодцы (септики) для приема сточных вод.

От чего зависит?

Исходя из представленной ниже таблицы уклон связан не только с диаметром изделий и метражом канализации, но и с особыми условиями.

диаметр трубы, см	уклон на метраж	уклон при особом условии
15	0,008	0,007
20	0,007	0,005

Под особыми условиями, в которых может монтироваться уклон, понимаются такие факторы, как:

• материал изделий;
• способ расположения водоотвода;
• пропускное свойство трубы.

Качество трубы пропускать через себя жидкость тесно связано с материалом ее изготовления и размером. Обозначения этого свойства не найти на маркировке, поэтому его придется рассчитывать самостоятельно.

Сложность расчетов заключается в том, что для каждого отдельного случая нужно применять собственную подходящую методику. Важный параметр, используемый в расчетах – наружный размер трубы. В формулах он может обозначаться латинской или русской аббревиатурой «Дн» или «Dn».

Существует таблица с приближенными сведениями, которая облегчит задачу определения пропускной способности систем. Высокоточные расчеты в большинстве случаев обустройства домашней канализации зачастую и не требуются. Значения для трубопроводной магистрали, равные 1,5-3,0 м/сек, можно использовать без опаски нарушения нормативов. В таблицу также включены сведения о других типах газо-, водопроводов.

Пропускная способность канализации тесно связана с типом монтируемого трубопровода. Магистраль может быть напорной или безнапорной. Стандартные расчетные формулы включают законы гидравлики.

В гидравлических формулах учитываются следующие неизвестные:

• диаметр магистрали;
• средняя скорость потока;
• гидравлический уклон;
• уровень наполнения.

На деле зачастую достаточно знать гидравлический уклон I или h/d. Первый показатель правильно считать идентичным уклону основания.

Значения скорости для бытовых водоотводов можно изучить по таблице ниже:

Ду, см	h/ Ду	самоочищающая скорость, м/с
15-25	0,6	0,7
30-40	0,7	0,8
45-50	0,75	0,9
60-80	0,75	0,1
90	0,8	1,15

Показатель наименьшего уклона для канализации небольшого размера i=0,008, 0,007. Нужные показатели пропускной способности различных изделий от 5 до 200 см есть в специальных профессиональных таблицах. Показатели напрямую связаны с максимальной загруженностью сети, а также средней скоростью движения стоков. Величина, демонстрирующая максимальную загруженность трубы, измеряется показателем H/d.

Например, в таблице h/D – загруженность трубы;

• V – скорость стока;
• Q – расход.

Выбор системы нужного типа основывается на технической целесообразности и санитарных условиях. Принятая за основу система должна соответствовать всем требованиям и технологиям.

Монтаж канализационной системы по расчетам

Для того чтобы провести монтаж труб наружной канализации наиболее часто используются трубы, диаметр которых составляет от 110 до 200 миллиметров. В соответствии с рекомендациями СНиП минимальный уклон трубы, которая имеет диаметр 110 мм, должен составлять 2 см. Если используется трубопровод с диаметром в 50 мм, то уклон должен составляет 3 см.

Во время проведения монтажа необходимо строго выполнять все требования. Дренажная система должна располагаться на глубине. Наиболее часто труба укладывается на уровне более 30 сантиметров.

Во время проведения земляных работ необходимо помнить, что чем дальше траншея отходит от здания, тем она должна быть глубже. Канаву необходимо вырыть таким образом, чтобы она была выше уровня укладки труб на 200-300 миллиметров. Если она имеет большую глубину, тогда ее необходимо немного засыпать землей и песком. Для того чтобы максимально правильно подогнать уровень канавы, необходимо использовать бечеву, которая натягивается по необходимому уровню.

Рекомендовано к прочтению: Подбор размера фитингов для канализации

Для формирования максимально качественной подушки под трубу наружной спецканализации необходимо использовать песчаную подушку. На нее будет осуществляться монтаж системы. Монтаж канализационных труб осуществляется методом раструба навстречу потоку. Благодаря этому способу монтажа можно обеспечить максимально высокий уровень герметичности.

Если во время монтажа возникает необходимость в сокращении длины трубы, ее разрезают с помощью обыкновенной ножовки. При этом необходимо по краю реза снять фаску. Обрезку раструба проводить запрещается. Для монтажа канализационной системы запрещается использовать материал с трещинами, проломами или сколами. В противном случае дренажная система будет постоянно заиливаться. После того, как будет собрана наружная канализация, необходимо проверить соответствие уклона труб вашим расчетам.

Особенности внешней канализации

Во время проектирования расположения труб наружной канализации в обязательном порядке должен учитываться ее уклон. Многие люди спрашивают как делить контруклон канализации, что это вообще такое? Это максимально большой уклон, который при монтаже внешней спецканализации вообще недопустим. Внешний отвод канализационной системы должен приводить к таким конструкциям, как септик или центральный коллектор. Во избежание замерзания канализационной системы необходимо ее прокладывать под землей. Это позволяет не только задать сточным водам правильного направления, но и выполнить все требования термоизоляции. Диаметр выхода внешней системы канализации в большинстве случаев начинается с 11 сантиметров.

В соответствии с существующими стандартами уклон трубы канализации должен равняться показателю в 2 процента. Во время выполнения земляных работ необходимо быть максимально аккуратными. Это объясняется тем, что уклон канализационной трубы может меняться в результате небольших неровностей.

С целью сведения риска изменения угла уклона канализационной трубы необходимо на дно траншеи положить подушку из песка. Она позволит поправить неровности в процессе укладки спецканализации. Расчет уклона должен производиться таким образом, чтобы с его помощью обеспечивался беспрепятственный спуск стоков из внутренней канализационной системы. Правильный уклон канализационной системы обеспечит не только ее стабильную работу, но и возможность качественного самоочищения.

С целью обеспечения безаварийной работы канализационной системы необходимо максимально точно соблюдать технологию монтажа канализационных труб. Выполнять работы нужно в строгом соответствии с существующими нормативами. Лучше всего в данном случае использовать существующие стандарты. Если наружная дренажная система имеет сложный план, тогда необходимо производить расчеты уклона ее труб. При отсутствии соответствующих знаний, умений и навыков в этой сфере лучше всего будет обратиться за помощью к специалистам, которые выполнят работы по расчету правильно.
