Классификация газопроводов по давлению
Согласно принятым нормам проектирования объектов газоснабжения природного газа и газопроводы подразделяются на несколько категории в зависимости от давления транспортируемого газа.
Классификация газопроводов по значению максимального давления:
- Газопроводы высокого давления обслуживают промышленного предприятия и газорегуляторные пункты магистралей среднего давления.
- Трубопровод газа среднего давления обеспечивает снабжение газом коммунальных хозяйств и небольших производственных цехов (а также систем низкого давления).
- Путепроводы низкого уровня давления обслуживают бытовой сегмент и коммунальные хозяйства.

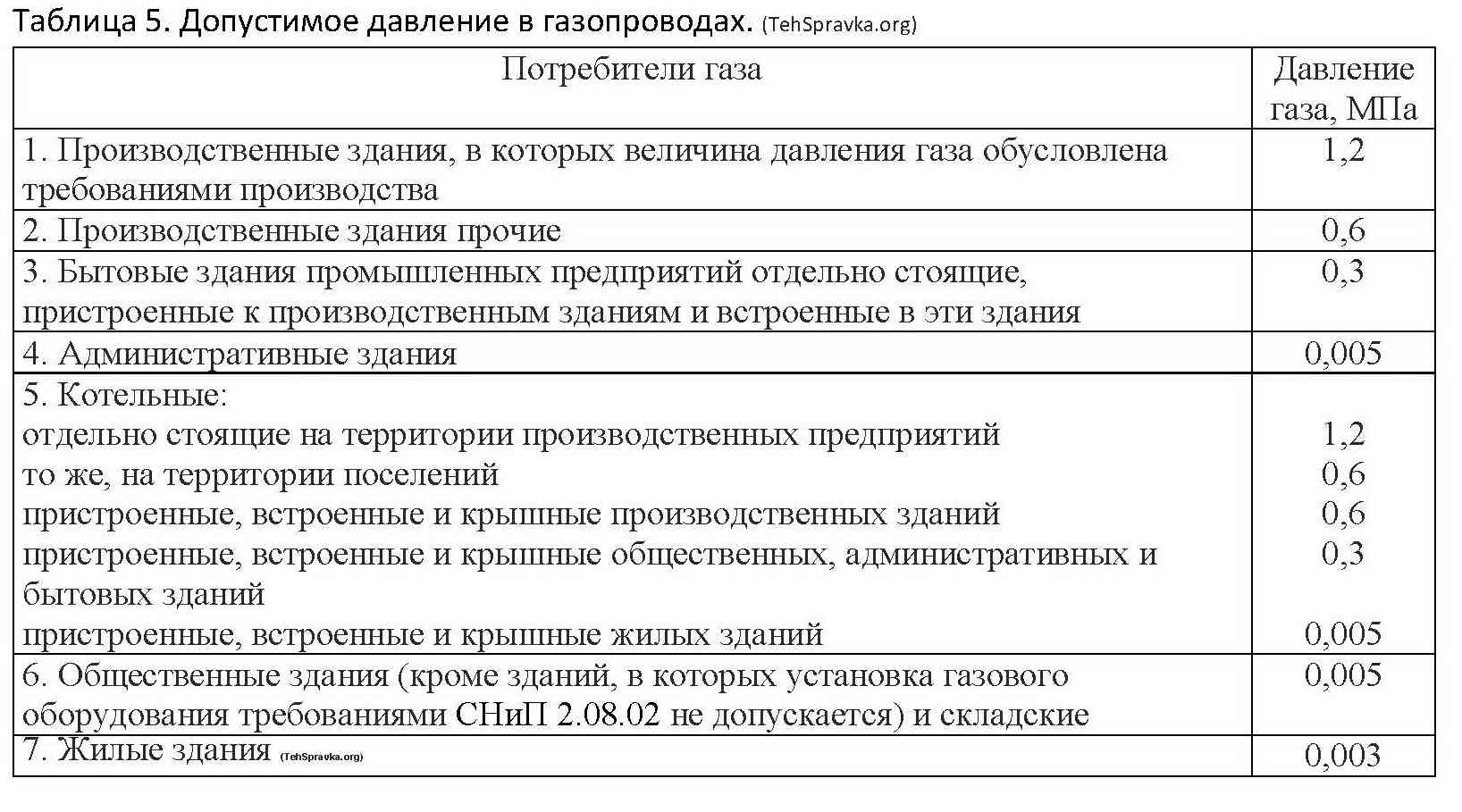

Классификация газопроводов по давлению | Давление газа, МПа | Класс опасности ОПО |
высокое 1а категории | выше 1.2 (для СУГ выше 1,6 ) | 2 класс опасности ОПО |
высокое 1 категории | от 0,6 до 1,2 включ. | 3 класс опасности ОПО |
высокое 2 категории | от 0,3 до 0,6 включ. | 3 класс опасности ОПО |
среднего давления | от 0,005 до 0,3 включ. | 3 класс опасности ОПО |
низкого давления | ниже 0,005 | см. ниже |
Газопроводы высокого давления 1а категории — давление газа в газопроводе свыше 1,2 МПа (12 кгс/см²). Газопроводы с таким давлением предназначены для подачи газа к парогазовым и турбинным установкам на территории тепловых электростанций.
Газопроводы высокого давления 1 категории — давление газа в газопроводе свыше 0,6 МПа (6 кгс/см²) , но не больше 1,2 МПа (12 кгс/см²) включительно. Газопровод с таким давлением используется в качестве межпоселковых , а также для газоснабжения промышленных предприятий, где необходим газ с высоким давлением для технологических нужд. В рабочей документации используется условное обозначение газопроводов высокого давления 1 категории — Г4.
Газопроводы высокого давления 2 категории — давление газа в газопроводе свыше 0,3 МПа (3 кгс/см²) , но не более 0,6 МПа (6 кгс/см²) включительно. Газопроводы с таким давлением предназначены для подачи газа в черте населенного пункта к различным производственным потребителям, а также к пунктам редуцирования газа, от которых предусматривается газоснабжение потребителей. В рабочей документации используется условное обозначение газопроводов высокого давления 2 категории — Г3.
Газопроводы среднего давления — давление газа в газопроводе свыше 0,005 МПа (0,05 кгс/см²), но не более 0,3 МПа (3 кгс/см²) включительно. Газопроводы с таким давлением предназначены для подачи газа в черте населенного пункта к различным производственным потребителям, а также к пунктам редуцирования газа, от которых предусматривается газоснабжение потребителей в административных, общественных и жилых зданиях. В рабочей документации используется условное обозначение газопроводов среднего давления — Г2.
Газопроводы низкого давления — давление газа в газопроводе до 0,005 МПа (0,05 кгс/см²) включительно. С помощью таких газопроводов предусматривается подача газа непосредственно населению на бытовые приборы или предприятиям бытового сектора. В рабочей документации используется условное обозначение газопроводов низкого давления — Г1.

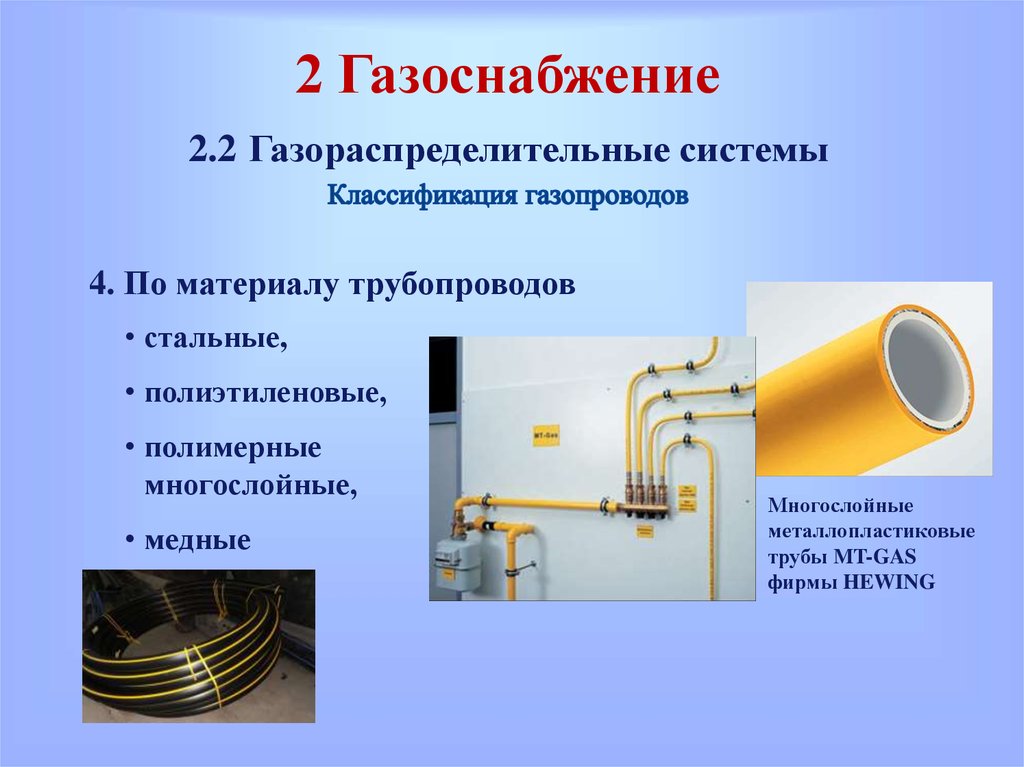

Требования к выбору труб
Для транспортировки газа используются трубопроводы из ПНД, стали, меди и полипропилена. Технические условия по их изготовлению оговорены в соответствующих ГОСТ. Наиболее используемые материалы для бытового газопровода – водогазопроводные трубы. Предназначены для внутренних и наружных сетей сжатием до 1,6 МПА, условный проход 8 мм. Возможно применение металлопластиковых изделий из полиэтилена марки PE-RT.
Подземные газопроводы допускается выполнять из полиэтиленовых материалов с каркасом из металлической сетки и синтетических волокон, металлопластиковых изделий.
Материал труб и соединительных частей выбирают с учетом давления газа, температуры наружного воздуха в местах прокладки, наличия грунтовых вод и вибраций.
Какое давление газа в газопроводе жилого дома
Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

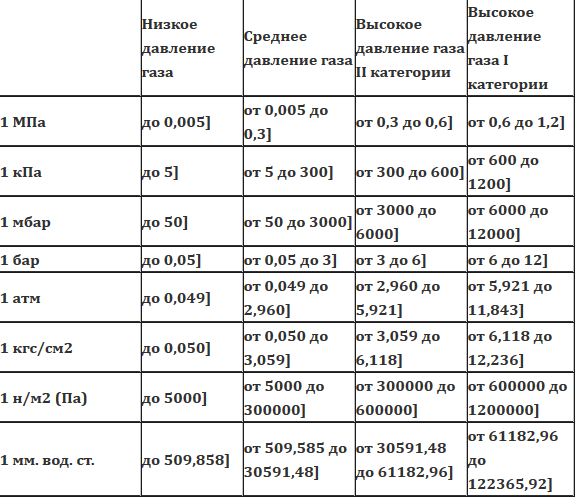

Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:
- низким — до 0,05 кгс/см2;
- средним — до 0,05 до 3,0 кгс/см2;
- высоким — до 6 кгс/см2;
- очень высоким — до 12 кгс/см2.
Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.
Цвет пламени в конфорках
Оттенок пламени в котелке или на плитке может варьироваться. Определяется он качеством поступающей в жилище смеси, и по нему можно оценить сбалансированность ее состава. Хорошее топливо характеризуется равномерным спокойным горением и насыщенным голубым оттенком пламени. В этом случае можно сказать, что при сгорании выделяется мало вредных соединений и максимум теплоты.
Когда в огне видны язычки теплых цветов, это указывает на диспропорции компонентов или низкое качество смеси. Такой энергоноситель сгорает не полностью, при этом выделяется угарный газ. Проблема может крыться в том, что горелка загрязнена пылевыми и сажевыми скоплениями, либо в дефиците или избытке поступления воздушных масс. Иногда по трубам поступает недостаточно плотный газ, не дающий достаточного нагревания.
О чем скажет цвет пламени конфорок
Если горение газа сопровождается появлением ярко-желтых либо красных языков, то это будет свидетельствовать об избытке воздуха и прочих вредных компонентов. Топливо с лишними примесями характеризуется пониженной производительностью тепла, что увеличивает его расход и сумму к оплате за потребленные ресурсы. Использование газа с примесями является опасным для дома. Может укорачивать период эксплуатации оборудования.
Газ в жилых домах должен иметь равномерный голубой цвет, что говорит о качестве топлива.
Почему отключают подачу топлива
Поломки в системе газопровода случаются крайне редко. Ремонт должен выполнять специалист с большим опытом и необходимыми для работы инструментами. Чтобы устранить поломку, сначала требуется перекрыть подачу газа. Намного проще обесточить сеть в частном секторе, так как в многоквартирном доме такой процесс принесет массу неудобств всем жителям многоэтажки.
Чаще всего газ отключают, когда требуется заменить какие-либо элементы системы. Трубы обесточиваются, когда требуется их обрезать. Для замены конкретного прибора или устранения поломки требуется предварительно проконсультироваться со специалистом.
Мне нравитсяНе нравится
Добыча газа
В недрах земли газ находится в микротрещинах под большим давлением. Естественное движение метана происходит по определенным закономерностям. Газ залегает в земной коре на расстоянии 1-6 км от поверхности, поэтому сначала проводят геологоразведочные работы. Глубоко в недрах планеты есть поры и трещины очень малых размеров, которые содержат в себе газ. Механизм естественного перемещения газа прост: метан вытесняется из пор с высоким давлением в поры с более низким давлением. По всей площади месторождения равномерно устанавливают скважины. Так как давление под землей во много раз больше атмосферного, газ сам выходит в скважину.
Подготовка и транспортировка
Газ не сразу пускают по трубопроводу, сначала его особым образом подготавливают в котельнях, ТЭЦ и на химических заводах. Осушают от водяного пара и очищают от примесей: сероводорода (вызывает коррозию труб), водяного пара (вызывает конденсат, мешает движению газа). Подготавливают и трубопровод: с помощью азота в нем создают инертную среду. Далее газ движется по большим трубам диаметром 1,5 м (под давлением 75 атмосфер). Так как при транспортировании потенциальная энергия газа тратится на силы трения между частицами самого газа и на трение между трубой и метаном, существуют компрессорные станции, поднимающие давление внутри трубы до 120 атмосфер. Подземные газопроводы укладывают на глубине 1,5 м, чтобы конструкция не замерзала.
Типы газопроводов
- Магистральные. Давление в системе 6-12 атмосфер поддерживается до газораспределительной станции, которая снижает давление до нужного уровня.
- Линии среднего давления. Давление в системе 3-6 атмосфер.
- Линии низкого давления. Давление при работе составляет от 0,05 до 3 атмосфер. Именно такое давление в газовой трубе в квартире или в частном доме.

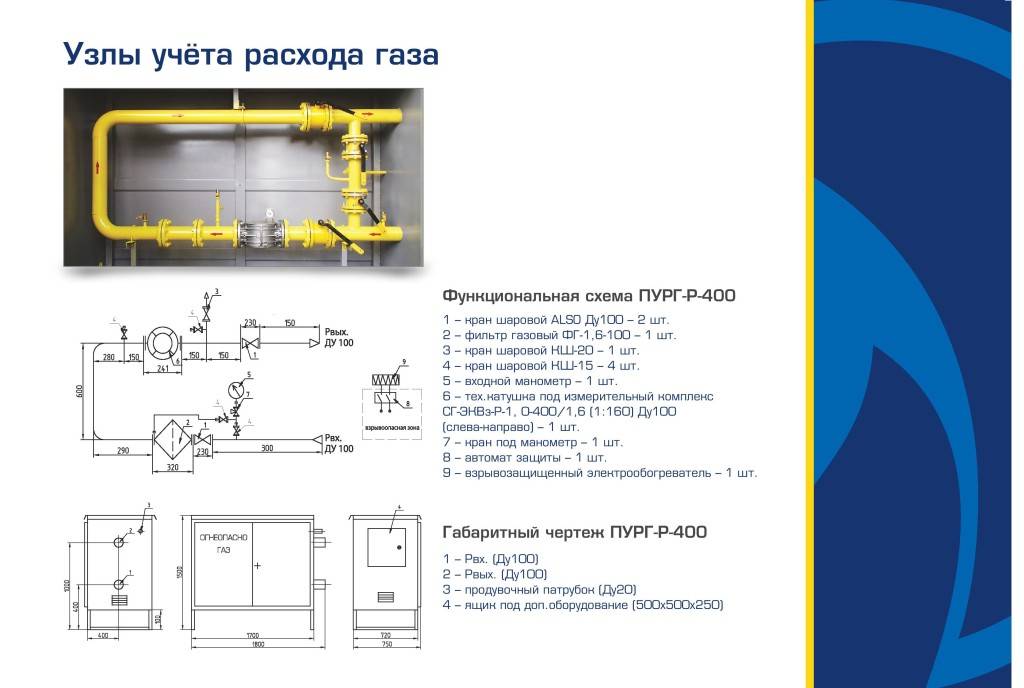

Распределительные и регулирующие устройства
- Регулятор давления газа представляет собой оборудование для управления потоком рабочей среды.
- Системы контроля загазованности автоматически перекрывают подачу газа.
- Редукционный агрегат снижает давление топлива.
- Коммутатор перераспределяет магистральный поток на отдельные ветки.
- Манометры и расходомеры позволяют следить за параметрами системы.
- Фильтры очищают газовую смесь от примесей.
Все эти устройства обеспечивают безопасность магистральных трубопроводов и входят в систему автоматического регулирования параметров.
О классификации газопроводных магистралей
Нужда в классификации газопроводов пришла в нашу жизнь с повсеместным распространением технологий использования газа для нужд населения. Отопление жилых, административных, промышленных зданий, использование газа как в приготовлении пищи, так и в производстве уже давно стала для нас обыденной вещью.
Магистральный газопровод
Классификация газопроводов являет собой необходимые меры и правила по систематизации прокладки газовых магистралей. Газовые коммуникации могут различаться как по тому, какое у них назначение, так и по ряду показателей, таких как: давление, материал, из которого он изготовлен, местоположение, объемы транспортируемого газа и другие.
Какой газ используется в жилых домах, и под каким давлением
Перед подачей в дом газ чистится и дополняется некоторыми компонентами, что повышает уровень безопасности его использования. Далее метан, по многокилометровым трубопроводам, доходит до газораспределительной станции. Уровень давления в трубопроводах очень высокий и достигает 11,8 МПа.
Состав газа в квартирах
Газ, подаваемый в квартиры, имеет следующие составляющие:
- пропан
- метан;
- водяной пар;
- углекислый газ;
- сероводород;
- этилмеркаптан и этантиол – для резкого запаха.
Чем природный газ отличается от сжиженного, а пропан от метана
Достаточно используемым на сегодняшний день является природный газ (метан). Он может добываться традиционным методом (разработкой месторождения) и путем переработки отходов органики (так называемый биогаз). По трубопроводу метан поступает сразу к гражданам в дом.
Наибольшее распространение в настоящее время имеет сжиженный газ (пропан-бутановая смесь). Его хранение осуществляется в баллонах и резервуарах, при давлении 16 атмосфер. Жильцы домов без системы центрального газоснабжения приобретают баллоны с метаном весом до 40 кг, с вместимостью до 50-80 л.
В дома, подключенные к системе газоснабжения, сжиженное топливо поступает из подземных емкостей.
В зависимости от времени года, потребителям подается разный газ. Он отличается по своему составу. Это объясняется температурой испарения различных его составляющих.
О чем скажет цвет пламени конфорок
Если горение газа сопровождается появлением ярко-желтых либо красных языков, то это будет свидетельствовать об избытке воздуха и прочих вредных компонентов. Топливо с лишними примесями характеризуется пониженной производительностью тепла, что увеличивает его расход и сумму к оплате за потребленные ресурсы. Использование газа с примесями является опасным для дома. Может укорачивать период эксплуатации оборудования.
Давление газа в газопроводе жилого дома
Для нужд населения на газораспределительных станциях давление метана понижается до 1,2 МПа. Такого показателя достаточно для отопления дома и приготовления пищи. Также топливо подвергается дополнительной чистке. После чего по газопроводу поступает к гражданам.

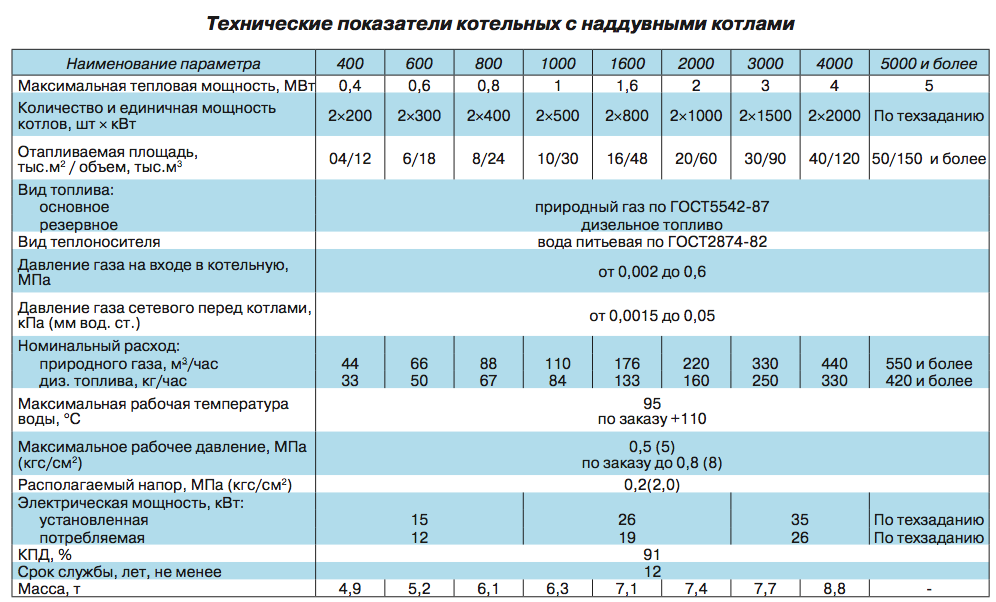

Особенности обогрева дома газом
Речь идёт об автономных системах отопления домов с собственным газовым котлом. Вот их основные свойства:
- Подходит для газифицированных населённых пунктов.
- Подключение газового оборудования требует согласований и привлечения специалистов.
- Основой системы отопления является котёл.
- Есть правила размещения газового котла (только в нежилых помещениях с нужными характеристиками, кроме санузлов).
- Такая система отопления дополняема различными устройствами, максимально автоматизирующими процесс обогрева.
- Для работы оборудования необходимо электричество.
Внимание! Выбор земельного участка под строительство с магистральным газоснабжением позволит эксплуатировать будущий жилой дом значительно дешевле
Газоснабжение жилых домов
Применение газа с целью отопления жилых домов, подогрева воды в теплое время года стало возможным благодаря относительно малой стоимости этого ископаемого.
Пройдя первичную переработку, он очищается от механических примесей, химических добавок. Благодаря широкой сети газопроводов его можно получить в любом населенном пункте и доставить в каждый дом.
Область применения природного газа в жилых домах:
- Приготовление пищи
- Подогрев воды при отсутствии центрального горячего водоснабжения
- Отопление в холодное время года
Приготовление пищи. В большинстве домов установлены газовые плиты для приготовления еды. Популярность они набрали не столько от цены на плиты, сколько от стоимости топлива, удобства подключения, бесперебойности снабжения.
Преимуществом газовых плит можно отметить простоту эксплуатации и небольшую стоимость обслуживания и ремонта.
Подогрев воды. Использование природного топлива для нагрева воды в домах стало популярным еще в середине прошлого века.
Огромным преимуществом этих систем стало наличие уже подведенного источника природного газа в квартиры, дома.
Исправная и отрегулированная колонка давала стабильно горячую воду для нужд каждого потребителя при отсутствии центрального горячего водоснабжения.
Отопление. Этот вид использования газа нашел широкое применение в частных домах, к которым нецелесообразно проводить центральное отопление.
Каждый потребитель, имея в арсенале уже существующую систему газоснабжения, ставил отопительный котел для своих нужд.
В зависимости от площади дома приобретался котел, устанавливалась система разводки тепла по всему дому.
Потребитель сам выбирал температуру в своем доме в зависимости от погодных условий и соответственно расход газа.
Особенности устройства автономного отопления
Если поблизости нет центральной газовой магистрали, то придется остановиться на варианте автономного отопления дома на сжиженном топливе. Большинство газовых котлов и конвекторов используются как для работы на природном, так и на сжиженном газе.
Баллоны с топливом должны находиться за пределами жилого дома в специальном металлическом проветриваемом контейнере. Обычно емкости по 50 л объединяют в группу от трех до десяти штук. Газ подается через отверстие в стене и контейнере по трубопроводу к газовому устройству.
Для отопления большого дома удобнее использовать газгольдер, чтобы постоянно не менять газовые баллоны. Резервуар для хранения газа представляет собой металлическую емкость, располагаемую над землей или под ней. На устройство газгольдера придется затратить немалую сумму, зато он прослужит довольно долго и может длительное время без дозаправки обеспечивать отопительную систему топливом. Сэкономить на хранилище газа можно, если договориться с соседями, и общими усилиями организовать установку емкости.
Обратите внимание! Газгольдер должен располагаться от жилья на расстоянии не менее 10 м. К преимуществам газового автономного отопления относятся:
К преимуществам газового автономного отопления относятся:
- независимость от газопоставляющей компании;
- возможность самому контролировать качество топлива;
- долговечность системы;
- надежность.
Минусом является необходимость самостоятельно организовывать доставку газа.
Элементы автономной газовой системы
Обязательными элементами любой автономной системы являются:
- Теплогенератор: газовый котел или конвектор.
- Трубопровод с радиаторами. Самым оптимальным материалом для труб является металлопластик.
- Запорная арматура – ее устанавливают для увеличения экономии топлива. Основными составляющими являются шаровые и запорные краны, задвижки игольчатый вентиль.
- Максимальную экономию работы отопительной системы можно достигнуть, установив автоматическую систему контроля и регулировки. Автоматика меняет расход топлива в зависимости от температуры в помещениях. Современные функции, позволяющие экономить газ, встроены в новые модели агрегатов. Но даже, если установлена самая простая конструкция котла, то можно приобрести оборудование отдельно.
Экономную и удобную газовую систему отопления сможет спроектировать только специалист. Если у Вас нет опыта в этом деле, лучше доверить разработку проекта соответствующей компании.
Эксплуатация газового оборудования
Установка газового оборудования, и его эксплуатация должны выполняться по определенным правилам, которые соответствуют ГОСТу. Рассмотрим основные условия работы с газовыми приборами.
- Работают с внутренней разводкой или крупными магистралями только специалисты того предприятия, которое имеет лицензию на выполнение такого вида деятельности.
- Запрещается самостоятельно заменять участки труб или других участков газовой линии.
- Колонки, и котлы должны устанавливаться профессионалами по заранее выполненному, и согласованному проекту в специальной газовой компании.
Нельзя выполнять газовые работы самостоятельно или поручать их работникам, которые не имеют специальной лицензии. Такие действия могут приводить к аварийным проблемам, то есть утечки газа. Привлечение специалистов к газовым работам обеспечит надежность, и безопасность для дальнейшей эксплуатации газовых приборов.
Получение согласования для замены газопровода
Возможен или нет перенос, могут решить только уполномоченные органы, то есть служба газа вашего города (района). Заниматься любыми демонтажными и монтажными работами имеет право только специалист, имеющий квалификацию. Безусловно, без согласования перенос труб осуществлять нельзя.
Даже такой простой шаг, как обрезка трубы на 10 см, необходимо согласовать, так как все работы, связанные с газовым трубопроводом, входят в категорию связанных с риском
Разрешение оформляется в такой последовательности:
- Выясняете контактные данные газовой службы по месту регистрации, связываетесь со специалистами, объясняете ситуацию, консультируетесь.
- Составляете заявление (по стандартной форме), которое «запустит» процесс согласования.
- На основании заявления к вам домой прибывает представитель газовой службы. Время уточняется заранее.
- Специалист производит осмотр, выслушивает пожелания, отвечает на вопросы. Часто на этом этапе приходится менять планы, так как желательный перенос не соответствует требованиям безопасности (предварительное изучение норм монтажа газопровода избавит от этого неприятного момента).
- Утверждение окончательной схемы переноса, составление сметы. Все документы оформляет организация, предоставляющая услуги. Без согласия собственника жилья работы не производятся.
- Если условия переноса удовлетворяют, оплачиваете услугу по квитанции и договариваетесь о времени начала работ.
Процедура согласования обычно занимает несколько дней, растянуться на длительный период она может только по одной причине: если владельцы собственности и представители газовой службы не нашли компромиссного решения. Любые факторы, нарушающие нормы установки газовых плит (котлов, счетчиков, колонок), могут стать причиной отказа в переносе труб.
Путь природного газа от месторождения к потребителям
Использование газового оборудования для приготовления пищи и обогрева давно стало нормой жизни как в больших городах, так и в отдаленных селениях. Широкое распространение голубого топлива решило множество проблем потребителей и сделало жизнь намного проще, чем еще несколько десятилетий назад. Отпала необходимость использовать дрова, уголь и другие материалы для обогрева, а приготовление еды на газовых плитах дало возможность освободить множество времени для хозяек. В промышленности также наступил переворот в связи с внедрением газа. Многие предприятия обладают собственными газовыми станциями и котельным оборудованием, что позволяет увеличить скорость производства и удешевить себестоимость продукции.

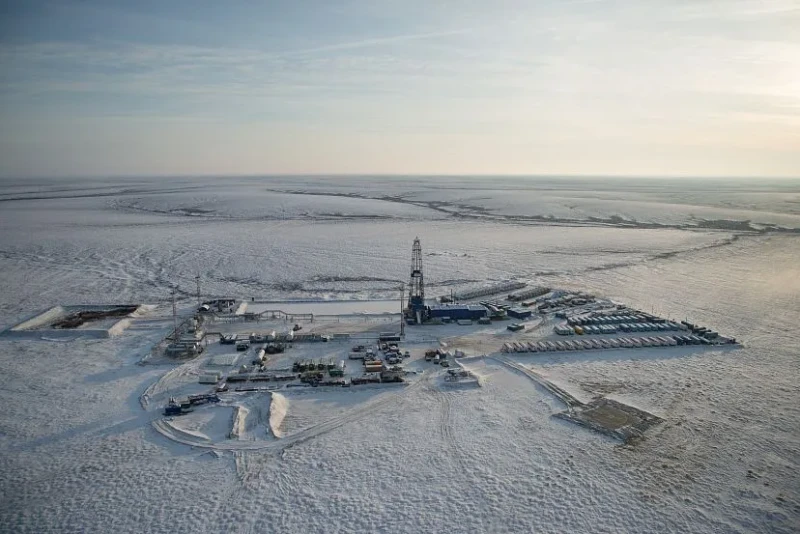

Газовое месторождениеИсточник gazprom.ru
Все мы привыкли каждый день поджигать газ на плите, открывать горячую воду, нагретую колонкой, и греться зимой от теплых труб у котла. Но мало кто действительно задумывается, как именно голубое топливо попадает в наши дома. Ведь газовые месторождения расположены в отдаленных местностях, иногда на расстоянии в несколько тысяч километров от конечного пункта потребления. Для того чтобы организовать бесперебойную доставку топлива к городам и селам, существует широкая сеть разветвленных каналов, которые являются газовыми магистралями.

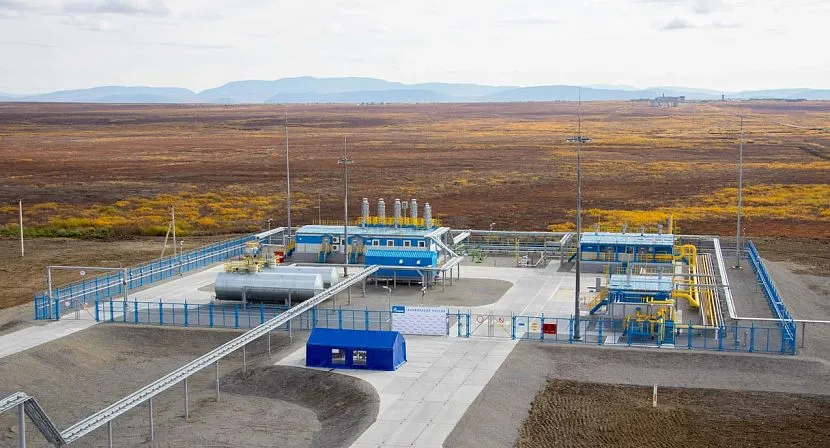

Станция ГРСИсточник saratov-tr.gazprom.ru
Прежде, чем попасть в основную сеть, газ проходит долгий путь и подвергается многоступенчатой системе воздействий. Сразу после добычи топлива на месторождении его тщательно очищают и подготавливают к транспортировке. На компрессорных станциях происходит нагнетание газа, чтобы по магистрали он двигался с высокой скоростью, а также с большим напором. Это необходимо для того чтобы топливо быстро преодолевало расстояния и спустя некоторое время оказалось на газораспределительной станции, где будет выполнена его последующая обработка.

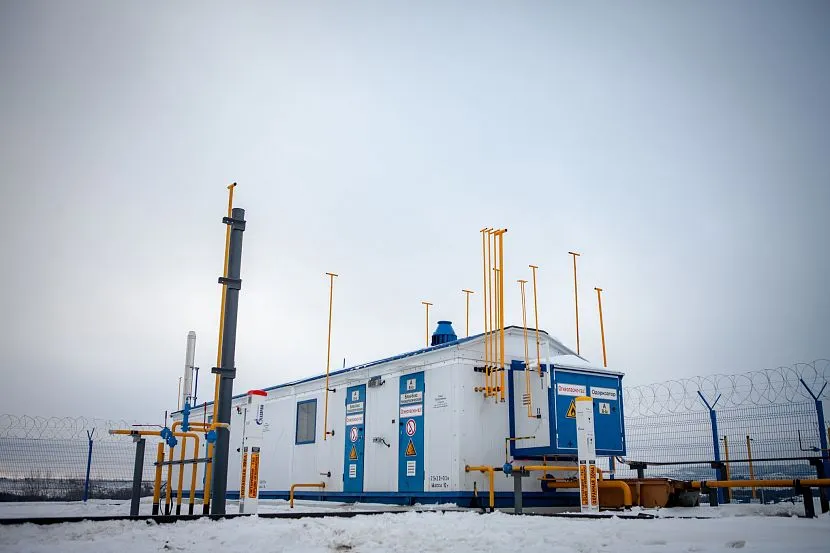

Предприятие газового оборудованияИсточник ngosar.ru

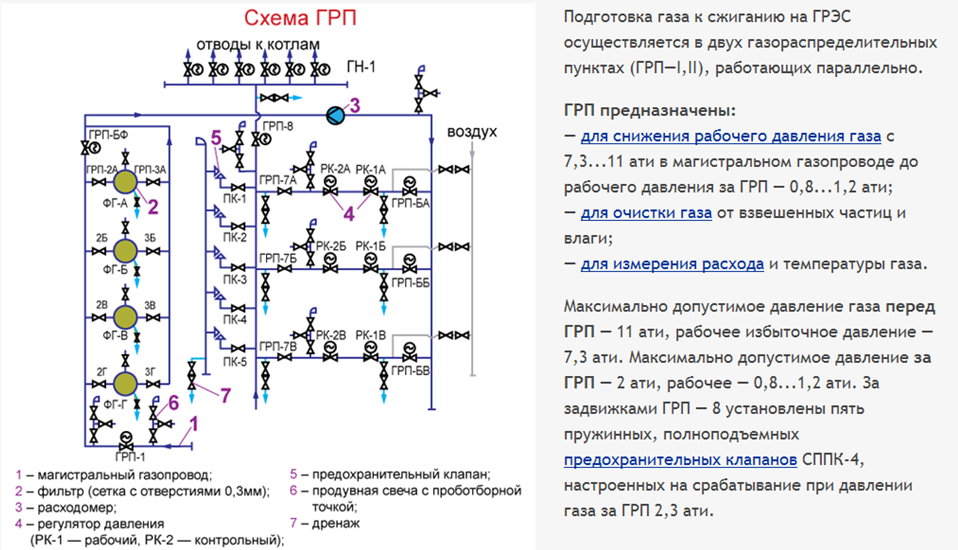

На ГРС расположено специальное оборудование, которое понижает давление газа в трубах и насыщает его специальными веществами – одорантами. Это делается для предотвращения утечки газа, ведь в чистом виде он не имеет цвета и запаха. Затем происходит дополнительное очищение топлива, прежде чем направить его в распределительные газопроводы населенных пунктов.

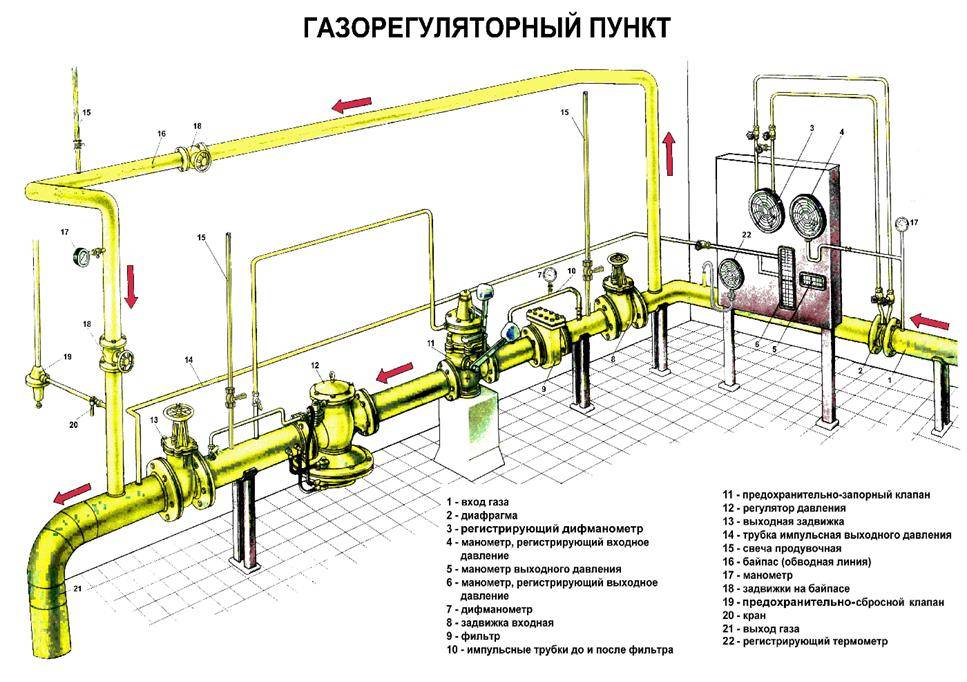

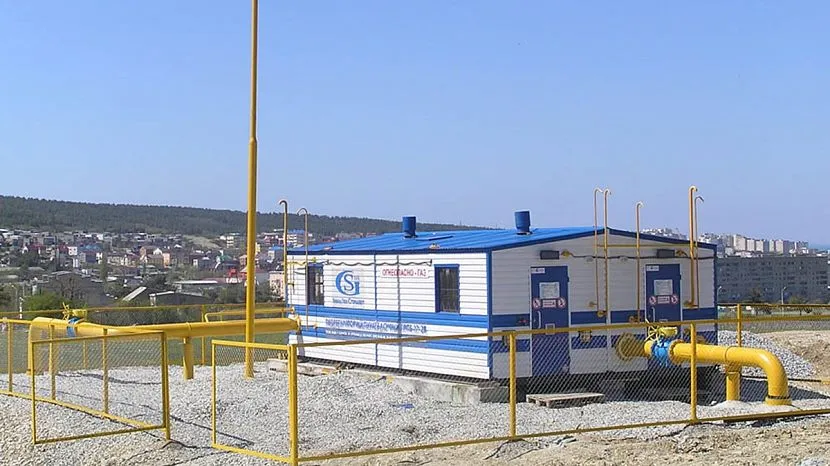

Пункт регуляции газаИсточник gazstn.ru
Газовое оборудование настроено на потребление газа с определенными показателями давления, которые не могут быть изменены. Обычно это низкие или средние значения, характерные для внутренних домовых сетей. Чтобы добиться подобных величин, применяются специальные установки на станциях, понижающие напор топлива.

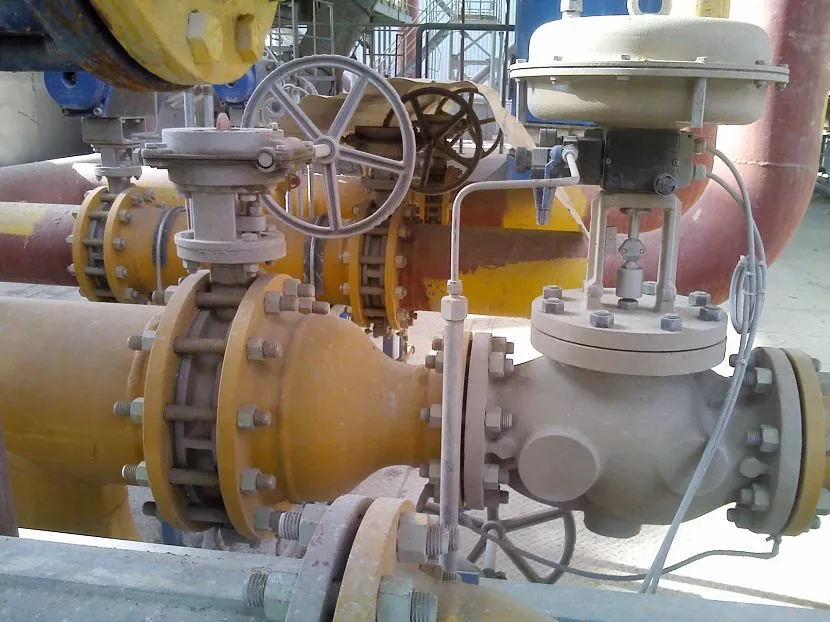

Запорная газовая арматураИсточник pgo.by
Прежде, чем поступить во внутренние газопроводы, в пределах населенных пунктов топливо транспортируется по наружным трубам и проходит на газораспределительные пункты городов и селений. Там газ еще раз очищают, регулируют его состав, качество и давление, снова понижают его напор и отправляют дальше в направлении каждого отдельного дома, строения, предприятия.
Конфорки газовой плитыИсточник vestnikao.ru
Пройдя весь этот сложный путь, газ наконец-то попадает внутрь наших домов, где он распределяется для каждого типа оборудования. Газовые плиты, котельные установки, водонагреватели и другие устройства – все они работают благодаря этому виду топлива. На всех типах приборов установлены специальные горелки, в которых происходит добавление воздуха для придания горючести смеси. Без доступа кислорода газ гореть не будет, поэтому такое условие необходимо для работы устройств.
Газоснабжение жилых домов
Газ поставляется в дом или квартиру по магистральным трубам или из газгольдера/баллона
В домах используют несколько разновидностей газового топлива. Природная смесь объединяет в себе разные соединения углеводорода, среди которых есть метан и пропан.
Газ поставляют потребителям:
- по трубопроводам, непосредственно подводящим топливо к бытовым агрегатам (колонкам, плитам, генераторам и др.);
- посредством наземной транспортировки с помощью баллонов и газгольдеров (специализированных емкостей).
Магистральный газ
Газ в газопроводе к жилым домам поступает от месторождения и точки добычи. Магистральный трубопровод — основной вид снабжения бытовых потребителей многоквартирного, частного сектора.
В системе предусмотрены объекты газораспределения:
- трубопроводы — наземные, подземные, на насыпях (дамбах);
- ведущие и интервальные компрессорные пункты, станции осушки, очистки;
- газораспределительные сетевые установки на конечных ответвлениях, редукторы;
- подземные хранилища.
Строят линии из стальных труб, диаметр которых предусмотрен до 142 см, а планируемое давление внутри составляет 10 Мпа. Система газораспределения проводит 50 – 60 млрд кубометров топлива в год.
На всех объектах структуры работает автоматика, руководит работой и контролирует ее сеть диспетчеров.
Газгольдер
Емкости предназначены для сохранения газообразного топлива.
Различают два типа газгольдеров:
- Переменного объема. В них газ имеет напор, близкий к существующему в атмосфере, а его температура равна показателю окружающего воздуха. Емкости меняют объем с поступлением новой порции газа или при откачке. Материалом стенок служит прорезиненный материал, резина, железобетон, металл.
- Постоянного объема. Делают подземные, надземные, шарообразной или цилиндрической формы, внутри топливо имеет напор до 1,8 Мпа. Конструкции бывают горизонтального и вертикального расположения.
Различают по объему бытовые на основе группы баллонов — 100 – 500 л, цилиндрические для дач и загородных наделов 10 – 20 м³, промышленного газоснабжения — 20 – 50 м³.
Баллон
В герметичных сосудах хранят и перевозят жидкий и сжатый газ под избыточным напором. Материалом стен служит сталь 30ХМА, 34СrМо4, 30 ХГСА.
Используют типы:
- сварные — в конструкции содержат днище, обечайку, горловину;
- бесшовные — состоят из днища, цилиндра, горловины.
