Виды и размеры
Существует две основные разновидности арматуры:
- Металлическая.
- Композитная.
Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.
Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.
Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.
Композитная арматура состоит из разных элементов:
- Стекло.
- Углерод.
- Базальт.
- Арамид.
- Полимерные добавки.
Наиболее широко применяется стеклопластиковая арматура.
Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.
Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.
Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.
Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.
ВАЖНО!
Среди строителей отношение к композитной арматуре сложное. Не отрицая положительных качеств, они не слишком доверяют малоизученным строительным материалам, не прошедшим полный цикл эксплуатации. Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств. Все эти факторы ограничивают применение композитных стержней.
Как правильно армировать — пошаговая инструкция
Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.
Этапы вязки «скелета» фундамента:
- 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
- 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
- 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
- 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.
Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.
Как правильно гнуть арматуру?
Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.
Чтобы согнуть металлический прут существует два способа:
- Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
- Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.
Раскрой
Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.
Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.
Расположение
Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.
Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.
Как правильно уложить продольную арматуру?
Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.
То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.
Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.
Укладка поперечной
Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.
Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.
Процесс вязки
Для вязки существует специализированная «вязальная» проволока
Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав
В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.
В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.
Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.
Углы основания
Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.
При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.
При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.
Как рассчитать, сколько надо?
Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.
После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.
Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.
Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.
На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».
Тяжёлый бетон приготавливают из:
- цемента М 300 – М 800,
- щебня гранитных пород,
- среднефракционного песка,
- воды средней жёсткости с добавкой различных видов пластификаторов.
Его применяют для возведения заливных фундаментных лент.
Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.
Определение глубины заложения и высоты ленты
В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:
Уровень грунтовых вод
Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.
В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.
Глубина промерзания
Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.
Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.
Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.
Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:
- до 70 см – без продольной арматуры;
- от 71 до 90 см – один ряд;
- от 91 до 130 см – два ряда;
- от 131 до 170 см – три ряда;
- от 171 до 210 см – четыре ряда.
Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.
Сбор нагрузки
Максимальная масса строения включает в себя следующее:
- Вес всех конструкций дома, включая фундамент.
- Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
- Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
- Ориентировочный вес максимального количества людей, одновременно находящихся в доме.
Ширина подошвы
Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:
- T — удельная нагрузка от максимального веса строения (см. выше);
- k – коэффициент запаса (1,1);
- S – площадь подошвы (S = P/T);
- R – сопротивление грунта.
R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).
При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.
Расчет толщины сечения
Расчет поперечных и вертикальных прутков и продольных отличается из-за общей нагрузки и требований СНИП.
Поперечная и вертикальная
Для дополнительных поперечных и вертикальных элементов диаметр выбирается в соответствии с проектом. При этом учитываются его размеры, количество длинных арматурин, шаг установки поперечин. Обычно используют гладкие прутья 6-8 мм.
Диаметр поперечной и вертикальной арматуры необходимо подбирать согласно таблице:
| Условия использования арматуры | Минимальный диаметр арматуры в мм |
| Вертикальная при высоте поперечного сечения ленты менее 80 см | 6 |
| Вертикальная при высоте ленты более 80 см | 8 |
| Поперечная арматура | 6 |
Какой диаметр арматуры нужен для одноэтажного дома? В строительстве 1- 2-этажных частных домов обычно для вертикального и поперечного армирования используются 8-миллиметровые прутья.
Продольная
Для расчета нужно узнать площадь сечения фундамента. Для этого его высоту нужно умножить на ширину. Площадь сечения арматуры должна быть 0,1% от площади сечения основания, значит нужно полученный результат умножить на 0,1%.
Кроме этого необходимо понимать, по какой схеме будет собираться каркас. Обычно он состоит из 4 или 6 продольных прутков.
Рассмотрим примеры расчетов:
Пример
Рассчитаем толщину прутков для ленты с высотой 80 и шириной 30 см. Площадь сечения такой ленты составляет 2400 квадратных см, а 0,1% от него – 2,4 см.
80 * 30 * 0.1% = 2,4 см²
Допустим, планируется использовать арматуру 12 мм. Берем ее площадь поперечного сечения — 1,13 квадратных сантиметров.
Эту площадь можно посмотреть ниже в таблице или высчитать по формуле площади окружности: S=πR², где:
- R – радиус,
- π – 3,14.
Считаем сколько прутьев (ниток) должно быть в каркасе. Делим 2,4 на 1,13, получаем 2 с остатком, значит, чтобы выполнить требования, нужно применить каркас с тремя нитями. 1,13 * 3 = 3,39 см², а это больше чем 2,4 см², которые рекомендует СНиП.
3 нитки на два пояса поделить не получится, а нагрузка будет значительной и с той и с другой стороны. Для обеспечения ему устойчивости нужно минимум 4 прута. При использовании 4 прутьев в 12 мм получается слишком большой запас прочности.
Оптимальный вариант здесь – взять 4 прута меньшего диаметра. Вполне будет достаточно 10-миллиметровой арматуры. Его площадь — 0,79 см². Если умножить на 4, получится 3,16 см², этого параметра будет достаточно.
Чтобы не высчитывать диаметр каждого прута по площади сечения, можно воспользоваться специальной таблицей:
| Номинальный диаметр, мм | Площадь поперечного сечения, см2 | Масса 1 метра, теоретическая, кг |
| 6 | 0,283 | 0,222 |
| 7 | 0,385 | 0,302 |
| 8 | 0,503 | 0,395 |
| 10 | 0,785 | 0,617 |
| 12 | 1,131 | 0,888 |
| 14 | 1,54 | 1,21 |
| 16 | 2,01 | 1,58 |
| 18 | 2,64 | 2 |
| 20 | 3,14 | 2,47 |
| 22 | 3,80 | 2,98 |
| 25 | 4,91 | 3,85 |
| 28 | 6,16 | 4,83 |
| 32 | 8,04 | 6,31 |
| 36 | 10,18 | 7,99 |
| 40 | 12,58 | 9,87 |
| 45 | 15,90 | 12,48 |
Подобные расчёты очень удобно производить в Microsoft Excel.
Какие данные потребуются?
Для расчета необходимо учитывать следующие аспекты:
- Высоту основания (h), то есть расстояние от подошвы до обреза. Стандарт – около шестидесяти сантиметров над поверхностью почвы плюс заглубление.
- Ширину (b). Она обычно зависит от массы здания, особенностей почвенной подушки, предполагаемой толщины стен.
- Суммарную длину фундамента (l) – протяженность, которая подсчитывается как сумма всех несущих конструкций, расположенных как снаружи, так и внутри.
Если подошва заглубляется на 1,6 м, то общий итог должен составлять с учетом высоты 2,2 м. Глубина определяется по особенностям почвы, также учитывается марка используемого бетона
Во внимание принимается тип здания и его назначение
Подошва должна заглубляться ниже уровня промерзания, минимальное значение для этого – пятнадцать сантиметров.
Существуют онлайн-калькуляторы, куда достаточно внести данные, чтобы получить расчет
Армирующий материал
Выбор материала является достаточно важным этапом. Для армирования ленточного фундамента своими руками применяют стальные стержни разного сечения или стеклопластиковую арматуру. Но чаще всего используют металл.
Основная горизонтальная арматура имеет сечение прутов от 12 до 24 мм. Стержни, которые будут располагаться вертикально, являющиеся вспомогательными. Поэтому обычно сечение вертикальных прутов от 4 до 12 мм. Такая большая разница обусловлена разбросом в нагрузках на основание и находится в прямой зависимости от вида почвы и веса конструкции.
Вспомогательные вертикальные пруты устанавливают, если высота фундамента превышает 15 см. При этом используют арматуру сечением 6-8 мм класса А1. Каркас собирают из стержней и хомутов, очищая их от ржавчины. Если необходимо, пруты выпрямляют и режут. В качестве соединения прутов используют вязальную проволоку и крючок. Сварочные работы можно выполнять, если на прутах присутствует маркировка «С».
На выбор диаметра оказывает влияние число горизонтальных уровней и схема армирования ленточного фундамента.
Разметка
Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки.Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.
Для достижения идеальных результатов нужно:
- определить ось возводимого сооружения
- при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
- с помощью угольника определить ещё один угол
- проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
- взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента
Основные положения СНиП 52- 01- 2003
Основные положения СНиП 52-01-2003 касаются расстояния между горизонтальными ребрами стального каркаса и диаметра арматуры. Так, между продольными стержнями не должно быть меньше 25 см и больше 40 см.
Сечение стержней выбирают согласно числу продольных прутов. Для ленточного фундамента оно должно составлять не менее 0,1% от площади рабочего сечения основания. К примеру, если высота фундамента составляет 1 м, а ширина 0,5 м, площадь сечения должна равняться, приблизительно, 500 мм2.
Нагляднее о минимальном диаметре арматуры можно посмотреть в таблице примеров:
| Условия использования арматуры | Минимальный диаметр арматуры | Нормативный документ |
| Продольная рабочая арматура вдоль стороны 3 метра или менее | 10 мм | Армирование элементов монолитных железобетонных зданий |
| Продольная рабочая арматура вдоль стороны более 3-х метров | 12 мм | Армирование элементов монолитных железобетонных зданий |
| Конструктивная арматура | Сечение равно 0,1 % от площади сечения по высоте расстояния между слоями арматуры и половине ширины ленты | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
| Поперечная арматура (хомуты) сжатых элементов | Не менее ¼ наибольшего диаметра продольной арматуры и не менее 6 мм | СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. |
| Поперечная арматура (хомуты) вязаных изгибаемых каркасов | не менее 6 мм | СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. |
| Поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее | 6 мм | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
| Хомуты вязаных каркасов высотой сечения более 80 см | 8 мм | Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона |
Армирование ленточного фундамента легко выполнить своими руками, достаточно соблюдать технологии и правильно выполнить расчет. Если это сделать самостоятельно затруднительно, лучше прибегнуть к помощи профессионалов. Ведь надежный и прочный фундамент-это цена и залог устойчивости всей постройки.
Подробнее об армировании ленточного фундамента своими руками можно посмотреть в видео:
Как рассчитать диаметр арматуры
При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.
Пример расчета
В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.
Арматурная сеткаИсточник slo.wikiwiex.ru
Расчет нужной площади металлических стержней производят по такой последовательности:
- вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
- расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
- показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.
Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:
- толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
- допустимый нахлест;
- вертикальное армирование;
- количество стержней для П-образных хомутов.
Видео описание

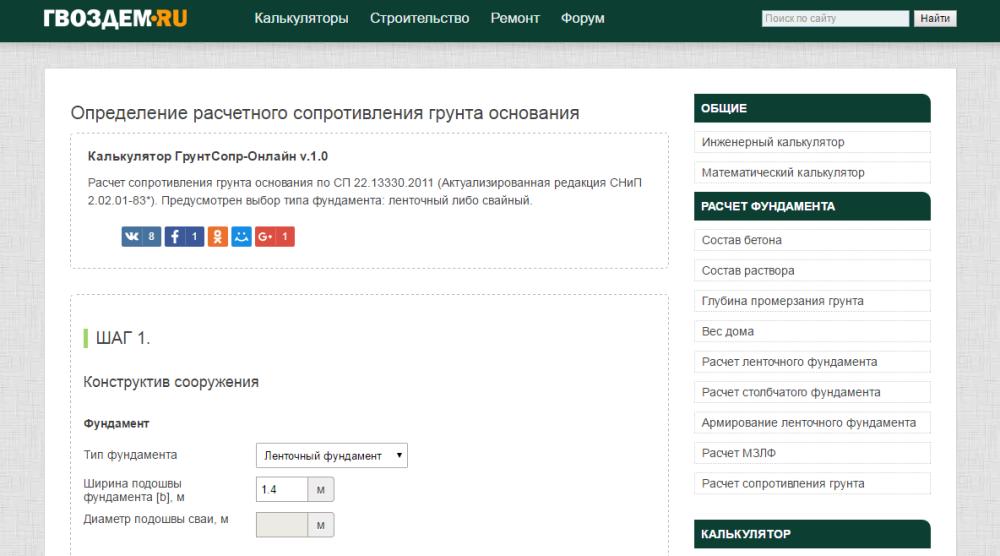

Еще можно рассчитать фундамент с помощью онлайн калькулятора. Только надо учитывать, что неизвестно, какие допуски и формулы прячутся за интерфейсом программы. Поэтому, калькулятор арматуры для монолитной плиты можно использовать только для примерных вычислений.
Ошибки при монтаже армирующей конструкции
Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:
- стержни соединенные встык, приведут потере прочности каркасной конструкции;
- при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;
Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru
несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;
если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;
особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;
установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы
В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.
Видео описание
Наглядно про изготовление опалубки и армирование плитного фундамента смотрите в видеоролике:
От правильного выполнения армирования плитного фундамента зависит прочность и длительность срока эксплуатации всего основания вашего дома. Поэтому все расчеты, подготовительные и монтажные работы должны выполняться профессионалами, которые не просто сделают все быстро и качественно, но и дадут на свою работу гарантию.
Как правильно вязать арматуру для ленточного фундамента
С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса
Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.
Фото: Схема вязки арматуры для ленточного фундамента
Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.
Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.
На опалубку пускают любые доступные материалы: доски, листы РСП, металл
Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин
Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.
Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25 до 50 см. На углах частота хомутов удваивается.
Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

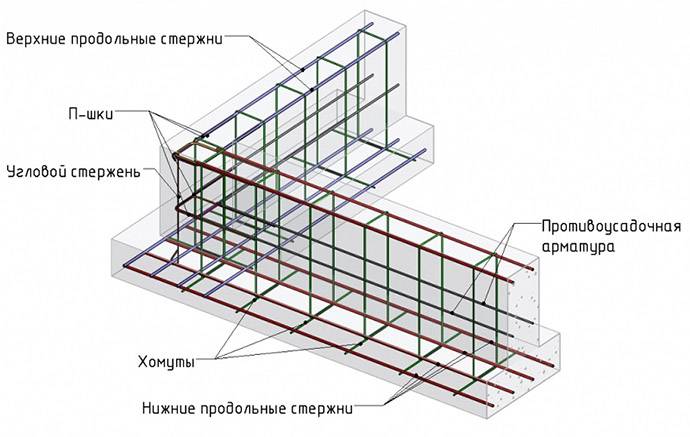

Вязка арматуры на углах
Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.
Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.
Схема вязки на углах
Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.
Соединения
Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее
Так вяжут арматуру крючком
всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.
Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.
