Камин-печка для отопления дома: котел с воздушным отоплением

Обзор популярных печей-каминов с водяным контуром

Современные изготовители выпускают водяные камины для отопления маленьких домов и габаритных помещений. Потребители отдают предпочтение нескольким вариантам:

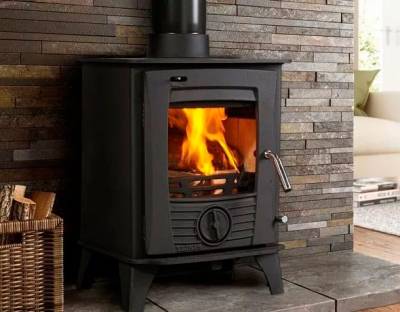

Koza/K6, Kratki. Компактный отопительный агрегат для небольшого дома с регулировкой интенсивности пламени. Мощность составляет 8 кВт, топка выполняется из чугуна.
Бавария Три стекла, ЭкоКамин. Печка с оригинальным дизайном застекленной с трех сторон стальной топки. Дымоход подключается сверху и сзади. Отопитель с режимом вторичного дожига способен греть помещение около 6 часов.
Профессор Бутаков, Термофор. Выпускается с дверкой из стали, чугуна с окошком и экранированной системы труб конвекции. Подходит для оснащения склада, ангара на 1000 квадратов. КПД составляет 80 % за счет направления воздуха в камеру дожига специальными жиклерами.
Happy Red, MBS. Стильный камин для помещения на 45 м2. Изготовлен из стали и чугуна каркасным способом. Топка обрамлена шамотом, сглаживание температурной разницы осуществляется отбойником из вермикулита. КПД – 82 %.
ПК-01, Везувий. Модель с варочной панелью обогреет дом на 150 квадратов. Топка разогревается электровентилятором, отдача тепла при длительном горении – 5 часов. интенсивность горения регулируется поддувальной створкой.
Lava, Guca. Чугунное устройство с площадью отопления 89 м2 оснащено двумя регуляторами – в топке и зольнике. Дымоход подсоединяется на задней или боковой части.

Все печи-камины отличаются безопасностью, оснащаются инструкцией по эксплуатации.

Как подключить

Подключение камина с водяным или воздушным контуром можно производить в выбранном месте, главное, чтобы оно предусматривало вывод дымохода через крышу на улицу. Для эффективной работы трубы, выводящей дым, она должна иметь расстояние от отопительного бака до своего верхнего конца от 3 до 5 м.

Покупной камин обладает максимальной рабочей мощностью, указанной в своем техпаспорте. Выбирать модель следует в зависимости от суммарной площади здания:

60-200 кв. м. – до 25 кВт;
200-300 кв. м. – 25-35 кВт;
300-600 кв. м. – 35-60 кВт;
600-1200 кв. м. – 60-100 кВт.

Схема подключения камина с водяным контуром содержит разводку отопительных труб по комнатам с указанием расположения термометров, манометров, радиаторов, циркуляционного насоса, предохранительных, воздушных и сливных клапанов.

Порядок подключения системы состоит из следующих этапов:

Выравнивание пола на месте расположения камина и покрытие его защитным слоем, предохраняющим от высоких температур.
Установка печи, регулирование ее по уровню.
Монтаж системы отопительных труб с циркуляционным насосом.
Подключение к контуру теплообменника.
Закачка воды в контур, проверка работы циркуляционного насоса и герметичности всех узлов.
Монтаж и подключение к дымовому каналу топки дымохода и его герметизация.
Пробная растопка камина.

При подключении камина с воздуховодом для отопления всего дома первые этапы идентичные: выравнивание и защита пола, установка устройства по уровню. Воздушные отопительные системы не нуждаются в насосе, циркуляция горячего воздуха по трубам происходит самотеком. Для эффективного тока нагретого воздуха необходимо, чтобы воздуховоды были не более 3 м в длину, а вся система имела минимальное количество угловых поворотов.

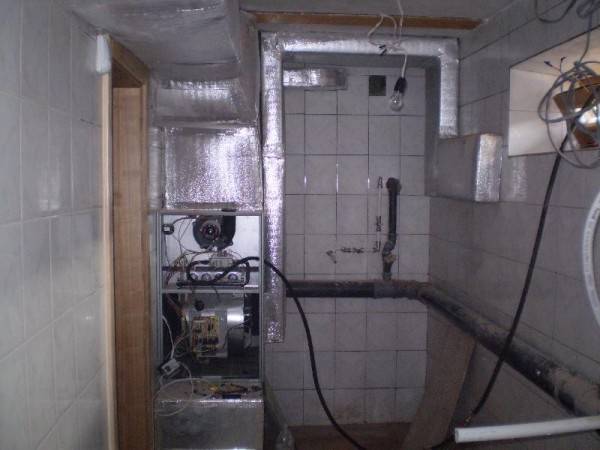

В качестве воздуховодов в комнатах берутся трубы из огнеупорного алюминия. Этот материал способен выдержать температуру до 250°С. Сами воздуховоды имеют тонкие стенки, малый вес и легко монтируются в любом месте. Лучше всего крепить их к потолку с помощью металлических крючков или каркаса из металлопрофиля. Для более эстетичного вида отопительную систему часто скрывают под декоративными коробами. После установки алюминиевых труб необходимо провести их герметизацию и подключить вентиляцию.

8фотографий

Как устроены камины с воздуховодами?

Камин с воздушным отоплением устроен проще, по сравнению с аналогичным оборудованием, но имеющим водяной контур. Именно потому изготовить в кустарных условиях первый вариант намного легче, чем сделать камин с водяным отоплением своими руками. Этим и объясняется популярность воздушного контура в частных домах. Такая разводка выступает прекрасным альтернативным способом обогрева помещения, когда основной (газовый или электрический котел) по каким-то причинам перестали функционировать.

Воздушный метод обогрева.

Камины для воздушного отопления дома схожы по строению с аналогами, имеющими водяной контур. Интерес составляет процесс выведения продуктов горения из системы.

Камера I. Она расположилась под металлическим конвектором. Она оснащается вентилятор, который подает горячий воздух. Последний поступает из топочной зоны. Камера I оснащается рядом труб. Они монтируются к боковым стенкам дымоотвода камина. Эти трубки заканчиваются клапанами. Подобное устройство необходимо, если отключат электричество и приточная вентиляция перестанет работать.

Камера II. Через нее происходит забор холодного воздуха через боковые решетки-вентиляторы внешней оболочки камина. Холодный воздух согревается металлическим корпусом нагревательного элемента и трубами, через которые происходит отвод продуктов сгорания топлива. Дымоотвод может разогреваться до 700°C. Именно в нем происходит окончательное догорание газа, образованного в результате горения топлива, и твердых частиц.

Чтобы существенно увеличить теплообмен между дымоходом и поступающим в камеру II холодным воздухом, поверхность первого увеличивают за счет ребристых обручей. Также дымоход оснащается заслонкой. С ее помощью механически можно регулировать тягу в камине, а следовательно, и интенсивность горения. Из камеры II теплый воздух либо равномерно распределяется в пространстве около камина через специальные отверстия, либо поступает в воздуховоды, которые расходятся от нагревательного элемента по всему дому.

Камера III. Декомпрессионная камера. Она необходимо для того, чтобы отопление камином с воздуховодом было безопасным. Она играет роль изоляционного пространства между перекрытием дома и горячей дымоотводной камерой.

Обвязка камина с воздушным обогревом.

Как работает камин?

Принцип работы камина с воздуховодами основывается на правильной подаче свежего воздуха извне и своевременном отводе продуктов горения.

Подача воздуха в камин может производиться двумя способами:

непосредственно из жилого помещения;
при помощи воздуховода извне дома.

Первый способ отличается простотой в монтаже. Для этого необходимо правильно рассчитать площадь помещения, где монтируется камин, согласно мощности его топочной камеры. Так, для сгорания 1 кг дерева необходимо 8 м.куб воздуха. Исходя из этого, нетрудно подсчитать, что нагревательный элемент со средней мощностью должен устанавливаться в комнату с кубатурой не менее 30 м.куб. В противном случае в доме создаются неблагоприятные условия для жизни человека и даже аварийная ситуация.

Преимущество второго способа – нет зависимости между мощностью оборудования и кубатурой помещения, где оно монтируется. В данном случае забор воздуха для горения проводится с улицы. Для этого под полом в доме к камину прокладываются воздуховоды круглого или прямоугольного сечения, выполненные из оцинкованной стали или ПВХ материала. На конце трубы, выходящей на улицу, должна располагаться решетка. Она защищает воздуховод от грызунов и насекомых. Также важны, в данном случае, фильтры. Они призваны очищать подаваемый воздух от пыли. Они монтируются в клапан непосредственно перед камином.

Пример организации системы отопления

При организации отопления в загородном доме, где зимой Вы живете не на постоянной основе, лучше всего использовать незамерзающую жидкость в контуре.

Давайте посмотрим, что нужно приобрести для организации отопления частного дома на 100 квадратных метров с применением печи с водяным контуром. Для начала следует выбрать подходящий котел, ориентируясь на мощность оборудования. Так как площадь домовладения составляет 100 квадратов, мощность печи должна составлять 12 кВт (10 кВт исходя из обогреваемой площади и стандартные 20% запаса на случай больших тепловых потерь и очень холодных зим).

На следующем этапе проектируем отопительную систему – подбираем батареи, учитывая площадь комнат и тепловые потери, смотрим, как будут проходить трубы. Отопительную систему на печи с водяным контуром можно собрать как открытую, так и закрытую – выбирать вам. В случае с закрытой системой необходимо приобрести специальный расширительный бачок, группу безопасности со спускником воздуха и циркуляционный насос.

О том, как правильно рассчитать количество секций радиаторов, мы уже писали в наших обзорах – здесь следует ориентироваться на площадь помещений, теплоотдачу одной секции, количество внешних стен, соотношение площади полов к площади окнам, тип установленных стеклопакетов и многие другие факторы.

Отопительная система должна в обязательном порядке оснащаться термоманометром – нам необходимо видеть температуру в отоплении и давление в трубах. Если давление будет превышено, сработает предохранительный клапан. Температурный датчик покажет нам реальную температуру в отоплении и позволит предотвратить его перегрев. Собранную систему необходимо проверить с помощью опрессовочного насоса на герметичность. После этого можно приступить к испытаниям – разжигаем пламя в топке и следим за ростом температуры.

Выбираем сам камин

Разнообразие каминов

Величина камина играет существенную роль в отоплении всего дома. Только в случае с воздушной системой принцип: чем больше топка – тем лучше, не подойдёт. Учитывать придётся ещё некоторые факторы, как то:

Ширина и высота портала.
Габариты топливника.
Высота дымосборника.
Сечение дымохода в зависимости от конфигурации его стенок.

Всё это учитывается в зависимости от количества отапливаемых помещений, этажей, окон и типа вентиляции. Существуют специальные таблицы, помогающие произвести эти расчёты, но, повторим ещё раз, если нет опыта в этом деле, лучше обратиться за консультацией к специалистам. И уже под их руководством или просто следуя советам, можно приступать к установке камина с воздушной вентиляцией своими руками.

Плюсы и минусы

Классической считается схема, когда источник тепловой энергии размещается в отдельной комнате, а обогревать надо несколько комнат одновременно. Стоит отметить, что если планируется отопление большого по объему помещения (гаража, цеха и т.п.), то целесообразно прибегнуть к противоположному варианту — на одном пространстве разметить несколько источников тепла.

Классический монтаж воздушного отопления имеет ряд достоинств:

Недостатки системы

Стоит отметить, что отоплению при помощи воздуха свойственны и недостатки. По сути, проблема одна — воздуховоды нужно размещать внизу, а это непрактично. Можно, конечно, установить их под потолком, где магистрали не будут мешать никому. Но в этом случае теплый воздух будет концентрироваться вверху, и отопление здания вряд ли можно будет назвать эффективным. При нижней подаче тепло равномерно распределяется по всему объему помещения, и создаются наилучшие условия проживания или работы.

Как выход можно рассматривать создание декоративных гипсокартонных коробов, внутри которых и располагается магистраль теплоснабжения. Еще один вариант — монтаж в каждом отдельном помещении автономного источника тепла. Как пример — мультисплитсистема, которая комплектуется одним внешним кондиционером и несколькими внутренними блоками. Работая на обогрев, установка обеспечивает комфортный микроклимат в межсезонье.

Особенности системы водяного отопления

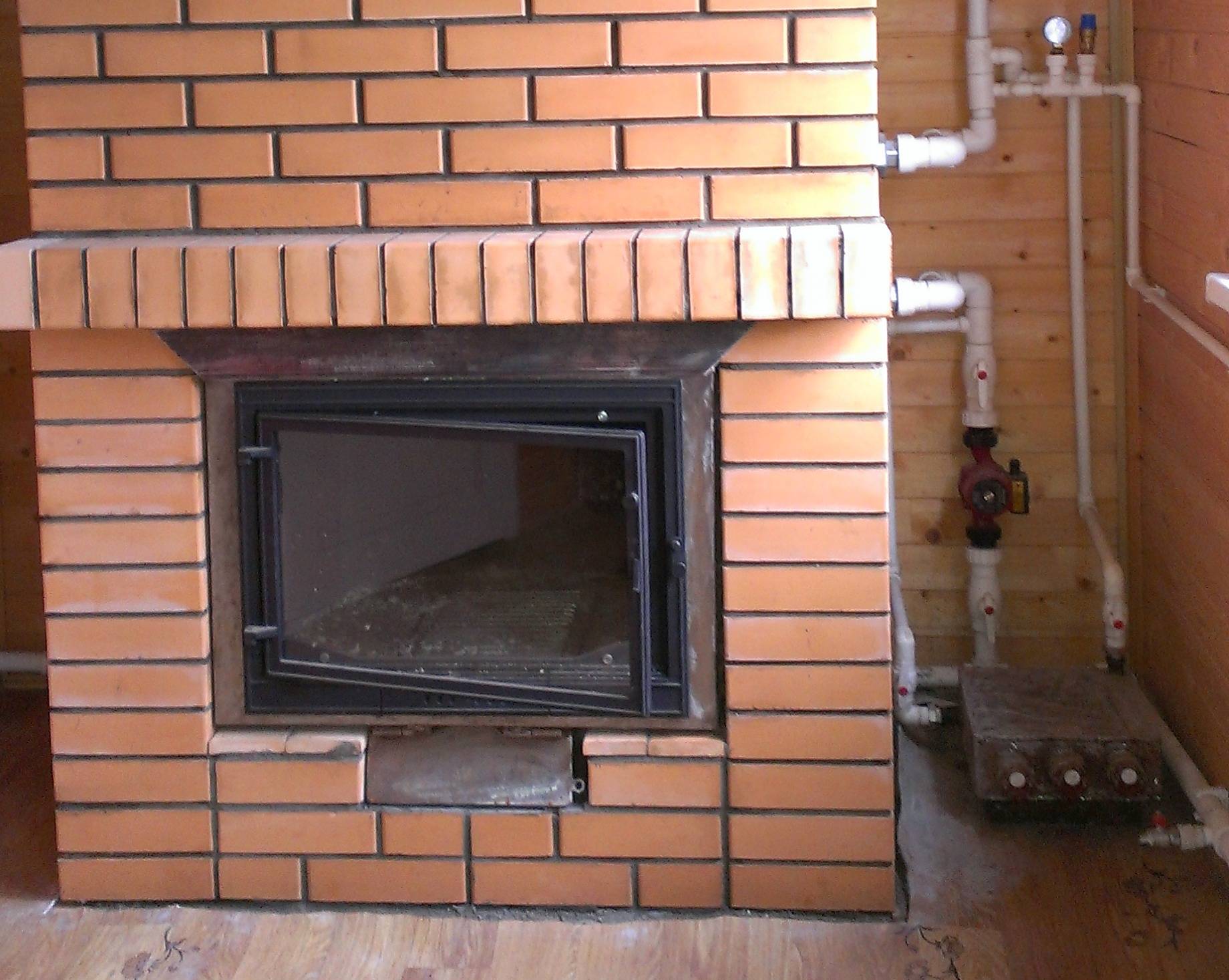

Топки печей и каминов для систем водяного отопления оснащены теплообменником со змеевиком, по которому циркулирует вода или антифриз. «Незамерзайку» в обязательном порядке заливают в контур в холодное время года на «дачах выходного дня». В домах для постоянного проживания — только в случаях, когда трубы проходят через неотапливаемые чердачные и подвальные помещения. Работает система следующим образом: теплоноситель нагревается проходя через змеевик в топочной камере, далее «выталкивается» в трубы, а через них в радиаторы, проходит по всему дому, отдавая энергию, затем уже в остывшем виде возвращается обратно в печь или камин. Для лучшей циркуляции воды (антифриза) по закольцованной системе используется специальный насос, для защиты оборудования от последствий перегрева — расширительный бак.

Теплообменник может быть не только встроенным, но и внешним. Внешний теплообменник идеально подходит для создания двух- и трехконтурных систем, например, отопление плюс горячее водоснабжение или радиаторное отопление плюс теплые полы плюс горячая вода.

4 преимущества водяного отопления:

если грамотно рассчитать мощность и свести к минимуму потери тепла, энергии от одной дровяной печи хватит на обогрев всех комнат в доме;
воздух прогревается более равномерно, поэтому скорость перемещения воздушных масс не настолько высокая, чтобы поднимать пыль;
трубы и радиаторы долго остывают, отдавая тепло и после затухания углей в топке;
комфорт – отопление такое же как в квартире.

3 недостатка:

КПД камина ниже, чем при подключении воздушного контура (часть энергии «забирают» металлические трубы и вода);
сложный и дорогой монтаж «с нуля» (зато оборудование с водяным контуром достаточно легко встроить в уже имеющуюся систему труб и радиаторов);
техническое обслуживание минимум дважды в год, постоянный контроль уровня и состояния теплоносителя в контуре.

Кирпичная ПВК – особенности эксплуатации

Нередко водяное отопление совмещают не только с камином или современной дровяной печью. Для многих лучшим вариантом станет установка классической кирпичной печи как источника тепловой энергии. Грамотно расширив с помощью водяного контура возможности кирпичной печи, можно качественно прогревать не только ближайшие жилые комнаты, но и всю постройку. Чтобы повысить КПД кирпичной печи, разработаны различные конструкции теплообменников (в их качестве выступают змеевики и регистры). Эксплуатация такой системы в загородном жилье обладает особенностями, в число которых входят:

Обустройство. Чтобы сложить качественную печь, а затем провести монтаж водяного отопления, потребуются мастера высокой квалификации.
Размер. Габаритная традиционная русская печь занимает много полезной площади и помещается далеко не в каждой кухне. Альтернативой для скромных по размеру помещений станет голландская или шведская кирпичная печь. Такие конструкции характеризуются меньшими размерами, но полной функциональностью.

Схема установки теплообменникаИсточник ogon.guru

Улучшение КПД. Максимальный КПД печи не достигает 50%; половина тепла (и денег) безвозвратно исчезает в трубе. Устройство полноценной системы водяного отопления позволяет увеличивать этот параметр до 80-85%, что сравнимо с характеристиками котлов промышленного производства, работающих на твердых видах топлива.
Инерционность. В отличие от электрических котлов, на разогрев системы, завязанной на кирпичную печь, потребуется некоторое количество времени.
Уход. Сгорающие дрова оставляют после себя золу и пыль. Комната, в которой расположена кирпичная печь, придется убирать часто и тщательно.
Требования к безопасности. Неправильная эксплуатация кирпичной печи для дома с водяным отоплением является угрозой не только пожара, но и отравления угарным газом.

О кладке кирпичной печи с водяным контуром в следующем видео:

Монтаж ПВК

Если в загородном коттедже планируется устройство водяного отопления от кирпичной печи (на дровах), теплообменник конструируется индивидуально, под определенную печь. Такое устройство практически не подлежит ремонту, поэтому для монтажа привлекают специалиста-печника, который сможет профессионально выполнить все работы:

Изготовить теплообменник и дважды проверить его качество – до и после установки.
Вмонтировать теплообменник на нужном этапе (после выполнения фундамента), затем продолжить кладку, соблюдая определенные правила. При монтаже теплообменника оставляют компенсационные зазоры, оставляющие 1-1,5 см до стенок топочной камеры, Зазоры, учитывающие тепловое расширение, нужны и при монтаже труб.
При монтаже теплообменника с трубами и для изоляции применять исключительно жаропрочные уплотнители.

Стальные трубы для изготовления теплообменникаИсточник 36doors.ru

Заключение

Устройство водяного отопления от дровяной печи становится все более частым выбором в частном домостроении. Кирпичная печь, сложенная профессиональным печником и грамотно встроенная в систему, будет эффективной конструкцией, выполняющей все возложенные на нее задачи, от утилитарных, до эстетических.

Как сделать своими руками?

Установка камина предусматривается на этапе проектирования жилого дома, проект разрабатывают строительные и дизайнерские мастерские с предоставлением конструктивных чертежей и эскиза декоративного решения интерьера. Эти же фирмы берут на себя полностью все работы по строительству и подключению оборудования. Этот комплекс работ имеет достаточно высокую стоимость, поэтому большинство владельцев небольших домов предпочитают выполнить эту работу самостоятельно.

Перед тем, как приступить к самостоятельной установке камина, нужно ознакомиться с требованиями по технике безопасной эксплуатации отопительного прибора. Городские квартиры в многоэтажных домах – не самое подходящее место для печи-камина длительного горения на твердом топливе. Придется пройти огромное количество согласований с различными службами для выведения дымохода на крышу. Если многоквартирный дом не имеет печного отопления, соседи могут стать препятствием для этого плана. Возведение дымохода станет очень дорогостоящим мероприятием. Поэтому рассмотрим самые распространенные варианты обустройства в загородных домах.

Традиционная конструкция выполняется из кирпича с последующим монтажом стального или чугунного агрегата. Вес этого сооружения требует возведения фундамента на глубину до 80 сантиметров.

Глубина топки должна составлять не меньше половины от высоты. Каменный камин может оснащаться панелью для разогрева и готовки еды или иметь отдельную камеру. Для кирпичной кладки применяют огнеупорный кирпич. Процесс ее возведения требует определенных навыков. При отсутствии опыта лучше довериться профессионалу или выполнить облицовку из плитки или гипсокартона. Стоимость услуг каменщиков высока, поэтому многим приходится возводить камин своими руками. Рассмотрим пошаговую инструкцию для этого действия.

Следующий этап – возведение фундамента. Роется котлован глубиной 60-70 сантиметров, шириной на 15 сантиметров больше основания камина. На дно выстилают слой щебня высотой 10-15 сантиметров, Устанавливается опалубка и слой за слоем камень заливают жидким цементом немного ниже уровня пола (5-6 сантиметров).

После высыхания фундамента приступают к кирпичной кладке. Задняя стенка выкладывается в полкирпича, боковые в кирпич. Задняя стенка топки с середины должна иметь наклон вперед на 15-20 градусов для циркуляции горячего воздуха. Этот наклон обеспечивают ступенчатыми выступами кладки. После завершения возведения корпуса камина монтируют дымоход. Все эти виды работ требуют определенного опыта. Новички затратят очень много времени и у них неизбежно появятся проблемы с точностью кладки кирпича на начальном этапе.

Производители предлагают большой выбор готовых конструкций для оформления печей. Хорошо зарекомендовала себя покраска специальной краской металлических фасадов. Покрашенные печи имеют красивый декоративный вид и не требуют дополнительных отделочных материалов. Их достаточно просто установить в нужном месте и подключить к системе отопления и дымоходу. Цвет колера подбирают к конкретному интерьеру.

Место установки печи-камина предполагает отсутствие сквозняков, которые будут затруднять тягу. Это означает, что агрегат не должен располагаться на линии между окном и дверью. Камин должен располагаться как можно ближе к выходной трубе. Если в конструкции стен предусмотрены дымовые каналы, дымоход выводят в них. При самостоятельном монтаже дымоход выводят через перекрытие и кровлю наружу, при этом трубу дымохода оборачивают минеральной ватой и возводят вокруг нее шахту из пеноблоков или кирпича.

Труба для дымохода изготавливается из кирпича, металла, асбеста, керамики. Диаметр дымохода подбирают из соотношения 1 к 10 от размера топки. Оптимальной считается круглая форма трубы. Производители предлагают для самостоятельной сборки недорогие и легкие «сэндвич» дымоходы из нержавейки – две трубы разного диаметра, пространство между которыми заполнено минеральной изоляционной ватой. Это готовый к установке конструктивный элемент, не требующий дополнительных изоляционных конструкций. Дымоход оснащается шибером – заслонкой, перегораживающей приток воздуха. С помощью шибера регулируют тягу.
