Камин с контуром отопления

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

  1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
  2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
  3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Обзор популярных печей-каминов с водяным контуром

Разновидности печей-каминов по дизайнерским характеристикам

Современные изготовители выпускают водяные камины для отопления маленьких домов и габаритных помещений. Потребители отдают предпочтение нескольким вариантам:

  • Koza/K6, Kratki. Компактный отопительный агрегат для небольшого дома с регулировкой интенсивности пламени. Мощность составляет 8 кВт, топка выполняется из чугуна.
  • Бавария Три стекла, ЭкоКамин. Печка с оригинальным дизайном застекленной с трех сторон стальной топки. Дымоход подключается сверху и сзади. Отопитель с режимом вторичного дожига способен греть помещение около 6 часов.
  • Профессор Бутаков, Термофор. Выпускается с дверкой из стали, чугуна с окошком и экранированной системы труб конвекции. Подходит для оснащения склада, ангара на 1000 квадратов. КПД составляет 80 % за счет направления воздуха в камеру дожига специальными жиклерами.
  • Happy Red, MBS. Стильный камин для помещения на 45 м2. Изготовлен из стали и чугуна каркасным способом. Топка обрамлена шамотом, сглаживание температурной разницы осуществляется отбойником из вермикулита. КПД – 82 %.
  • ПК-01, Везувий. Модель с варочной панелью обогреет дом на 150 квадратов. Топка разогревается электровентилятором, отдача тепла при длительном горении – 5 часов. интенсивность горения регулируется поддувальной створкой.
  • Lava, Guca. Чугунное устройство с площадью отопления 89 м2 оснащено двумя регуляторами – в топке и зольнике. Дымоход подсоединяется на задней или боковой части.

Все печи-камины отличаются безопасностью, оснащаются инструкцией по эксплуатации.

Камин как отопительный прибор

Итак, выбрав камин, следовало выяснить, подойдёт ли он в качестве решения поставленной задачи. Камин как отопительный прибор? А почему бы и нет.

Хотя в последнее время камин из вполне утилитарного отопительного устройства, каковым он традиционно являлся, например, в Англии и европейских странах (русские предпочитали печи), стал, скорее, дизайнерской «штучкой» в интерьере, плюс демонстрацией достатка владельца. Чаще всего камин — недешёвое удовольствие, а в некоторых случаях может стать и истинным предметом роскоши, стоимость которого вполне сравнима с ценой целой дачи в престижном районе.

Камин как предмет роскоши

Современный камин может легко выполнять разные функции: быть только отличным украшением интерьера (например, биокамины) или, помимо декоративной роли, служить ещё и источником тепла. Главное — правильно подобрать модель и выполнить монтаж с учётом потребностей.

Виды каминов

Так как эта статья про камин как отопительный прибор, не станем терять время на рассмотрение сугубо интерьерных вариантов и декоративных способов оформления наружной части

Направим внимание на топочную часть

традиционный английский камин

Английским камином называется камин с открытой прямоугольной топкой. Камин Рамфорда — усовершенствованная вариация классического английского камина, имеет топку трапециевидной формы. С точки зрения отопления, это наименее эффективное устройство. Его КПД, как правило, очень низок: от 5 до 20%. Открытая топка не позволяет регулировать силу горения, очаг сжигает много топлива, выдавая сильный жар в процессе работы, и быстро остывает, когда активное горение прекращается.

Классический открытый камин английского типа с прямоугольной топкой

современный закрытый камин

Сегодня потребители чаще выбирают камины закрытого типа — имеющие плотно закрывающуюся дверку с огнеупорным стеклом. Дверка позволяет более экономно расходовать топливо. Кроме того, «продвинутые» модели имеют встроенные задвижки, регулирующие интенсивность горения. Производители некоторых топок утверждают, что КПД их изделий достигает 85%.

Конечно, они лукавят: коэффициент полезного действия для приборов, работающих на таком нестабильном топливе, как дрова, — понятие очень субъективное. КПД камина или печи зависит не только от устройства самой топки, но и от сорта дров (жаркие берёзовые, дубовые или лиственничные, или так себе дрова — ольха или тополь), от их влажности и прочего.

Камины закрытого типа: много разных, но все ли хороши?

В современном исполнении камин представляет собой металлический ящик — каминную топку или каминную кассету заводского исполнения с плотной дверкой, оборудованной стеклом и ручками регулировки (различными задвижками, поддувалом, шиберами). Также имеется патрубок для присоединения к дымоходу. Камера топки может быть чугунная или стальная, футерованная шамотными пластинами.

В зависимости от модели топка может быть оснащена дымосборником разной конструкции, камерой второго дожига, тепловым кожухом, конвективными каналами, контуром для устройства системы водяного отопления и другими нужными и полезными приспособлениями, повышающими эффективность работы прибора и комфортность его использования.

Камин Invicta Gaya Ardoise. Фото с сайта invicta.su

Кроме каминных вставок и каминных кассет, есть ещё печи-камины, каминетти (самодостаточные каминные топки, не нуждающиеся в дополнительном декоративном обрамлении), просто печи и просто камины. То есть, помимо традиционного печного изделия, сложенного мастером-печником из кирпичей непосредственно на объекте, в продаже предлагаются хорошие готовые варианты, сделанные в производственных условиях, с использованием современных инженерных решений.

Более подробно об устройстве каминных топок и муках выбора самой-самой лучшей топки, камина или печи нужно писать отдельно. Здесь же хочу рассказать о том варианте, который выбрали для этого конкретного проекта.

Камин – преимущества, особенности, монтаж

Камин как основное отопление помогает сэкономить деньги на энергоносителе, так как древесина и продукты на ее основе сегодня являются самым недорогим топливом. Камины используются для обогрева одно- и двухэтажных зданий, для приготовления пищи и горячей воды. Современный рынок предлагает покупателям камины самых разных типов, устройства и принципов работы.

Однако популярностью у потребителя пользуются энергоэффективные установки – это пеллетные камины и нагревательные элементы длительного горения. Повысить эффективность работы оборудования позволит подключение камина к отоплению. Это может быть открытая и закрытая системы отопления. Сегодня возможна параллельная обвязка камина и котла.

Камины и контур отопления дома

Современные камины примечательны тем, что их можно монтировать непосредственно в контур уже существующей системы отопления дома, если камин оснащается водяной рубахой. Существуют варианты с воздуховодами. В данном случае тепло от нагревательного элемента в помещение передается без участия посредника, то есть теплоносителя, а через систему воздуховодов. Последние монтируются к специальным отверстиям в каминной кладке. Однако на практике доказал свою эффективность именно водяной контур отопления.

Как сделать от камина отопление правильно? Этим вопросом задаются все. Специалисты отвечают следующее: от камина может идти система отопления только открытого типа, то есть имеющая открытый расширительный бак на случай перегрева теплоносителя в системе и предотвращения гидроудара. Если камин подключается к системе закрытого типа, то наличие охлаждающего контура здесь обязательно.

Схема подключения камина с водяной рубашкой к открытой системе отопления.

Открытая система и камин. Как подключить камин к системе отопления открытого типа? В данном случае обвязка камина проходит через встроенный змеевик и теплообменник. Последние располагаются непосредственно в верхней части топки, в стенах камина. Система отопления оснащается расширительным баком, при желании – циркуляционным насосом. Патрубки расходятся по всему дому к радиаторам. В подобной системе основным нагревательным элементом выступает камин. Параллельная его обвязка с котлом здесь не проводится. Также данная разводка не предназначена для приготовления горячей воды.

Закрытая система отопления и камин. Подобная обвязка не предусматривает наличие расширительного бака. Чтобы уберечь систему от гидроудара, в случае неконтролируемого нагревания теплоносителя от камина до критической температуры, используют либо промежуточный теплообменник, либо организовывают охлаждающий контур. В первом случае теплоноситель в системе отопления не контактирует с водяной рубашкой камина напрямую. Во втором – в теплоноситель контура отопления может подмешиваться холодная вода.

Конструктивные разновидности обогревательных установок

Современные производители выпускают два типа оборудования – открытое и закрытое. Вариант, который выберет пользователь, должен соответствовать домашней системе отопления.

Закрытые каминные конструкции

Агрегат состоит из следующих деталей:

  • циркуляционного насоса;
  • теплообменника, который находится в топочном отсеке. Вода подается в резервуар из бака и движется по радиаторам;
  • гидробака, подключенного к магистрали и перекрытого трехпозиционным краном;
  • отопительных батарей;
  • гидроаккумулятора, присоединенного к система теплообменника и бака.

Систему необходимо подключить, заполнить водой, чтобы предотвратить протекания.

Характеристики открытых изделий

Открытая печь или камин, оснащенный водяным контуром и предназначенный для отопления помещений, выпускается без насоса. Вода подается в теплообменник путем создания давления. Монтировать резервуар – гидробак – стоит на чердаке строения.
Нагретая в трубном змеевике (теплообменнике) вода при эксплуатации обеих систем поступает в радиаторную магистраль. Каминные печи функционируют в автономном режиме либо дополняют основной теплоисточник.

Немного о системах отопления

Для того чтобы доставить тепло в каждую комнату дома требуется наличие магистрали, по которой будет циркулировать вода. В качестве такой магистрали используют пластиковые или металлические трубы. Вода отдает тепло в специальных радиаторах, устанавливаемых в нижней части комнат. Остывшая вода возвращается к источнику тепла.

По способу организации системы отопления разделяют на открытые и закрытые.

  • Открытые системы. В открытой системе вода циркулирует за счет наклона труб. Она поступает в верхнюю точку, благодаря конвекции, а дальше без постороннего вмешательства обходит все комнаты, постепенно понижая уровень. Возвращается в котел по трубе, которая называется обраткой. Возможность расширения при увеличении температуры обеспечивается наличием расширительной емкости, установленной в чердачном помещении. Оно скрыто от взора и занимает максимально верхнее положение. При нагревании объем воды увеличивается, и она вытесняется в расширитель. После остывания происходит обратный процесс.
  • Закрытые системы. Закрытый расширитель способствует повышению давления в системе при нагревании воды. Это дополнительно защищает систему от перегрева, так как кипение при повышенном давлении наступает позже. Для системы закрытого типа характерна принудительная циркуляция, которая обеспечивается специальным насосом. Чаще всего магистраль для закрытой системы выполняется из пластиковых труб. Они состоят из нескольких слоев, которые обеспечивают изоляцию тепла. Таком образом, вода доставляется в нужную комнату без потери энергии. В металлических же трубах тепло через металл уходит по мере транспортировки. С другой стороны, это тепло уходит не наружу, а в комнату, отапливая ее. Споры сторонников металла и пластика остаются актуальными в любое время.


Схема работы системы отопления

Достоинства печей-каминов и недостатки

Ни один отопительный агрегат не лишён недостатков, которые следует описать в первую очередь. Итак:

Режим работы – ручной. Придётся постоянно подкладывать дрова и оптимизировать тягу. КПД, в отличие от газового котла или электрического, невысокий – 75-80%.

Однако эти недостатки с лихвой перекрывают достоинства. Это:

  • Невысокая стоимость агрегата.
  • Возможность комбинирования с другими носителями – дизель, антифриз.
  • Топливо для дровяного камина дешевле электричества.
  • Быстрый нагрев помещения.
  • Любая печь-камин с водяным отоплением независима от энергоресурсов.
  • Прекрасный атрибут интерьера.

И это ещё не всё. Модели совмещают в себе не только отопительные функции, но и варочные – это прекрасное приобретение для дачи, где другого источника тепла и ресурсов для приготовления еды не предусмотрено. Недостатки, весомые для приобретателей, легко устраняются, если модернизировать систему.

Марки автоматических аквакаминов на пеллетах

Аквакамины выпускают ведущие производители твердотопливного оборудования. Качественная продукция изготавливается в Европе. Судя по отзывам покупателей, приобрести стоит следующие модели:

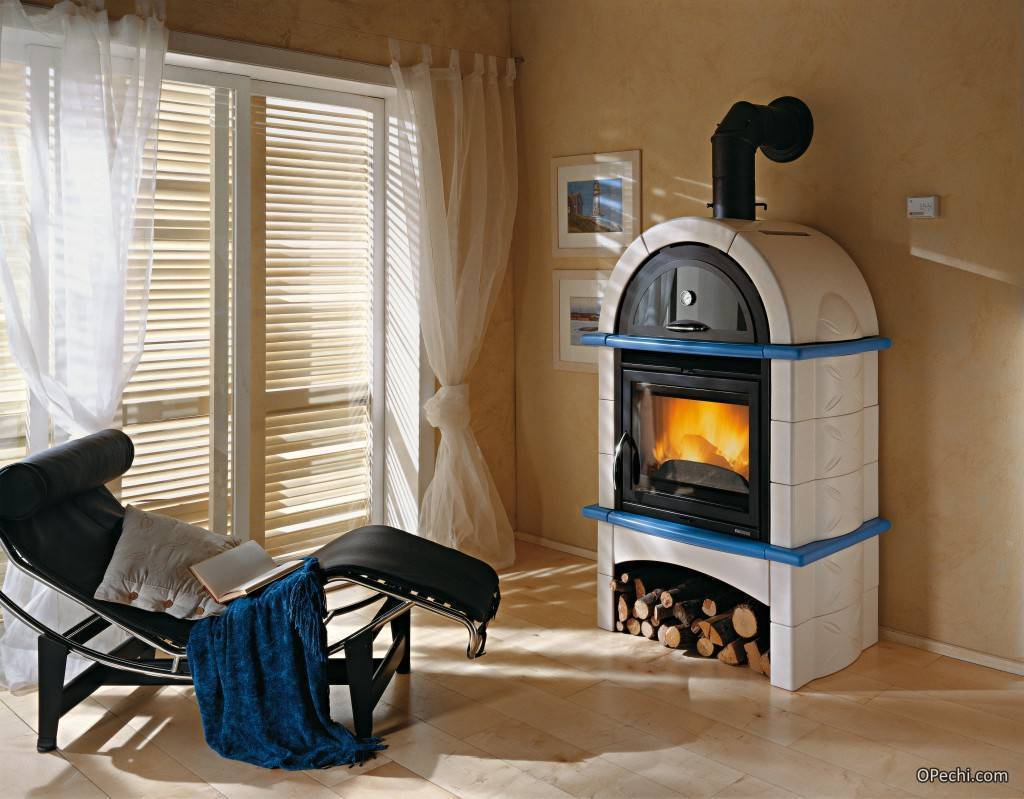

  • La Nordica Melinda Idro и La Nordica Graziosa Lux Plus – продукция итальянского концерна, отличающаяся постоянным внедрением новых технологий, для увеличения теплоотдачи и автоматизации процесса горения.

EdilKamin Detroit и EdilKamin Boston – еще один пример итальянского подхода к решению проблемы автоматизации. Камины работают в полностью автономном режиме. Запуск осуществляется дистанционно.

Palazzetti Martina IDRO LUX и Palazzetti Camilla IDRO – производитель предлагает продукцию, изготовленную в современном и классическом стиле. Камины имеют встраиваемое и приставное исполнение. При желании, в дополнительной комплектации поставляются облицовочные панели.

Klover Diva Plus – отличие серии, высокая теплоэффективность работы. Основное предназначение, обогрев домов средней площади.

MCZ Ego Hydro и MCZ Club Hydro – серию немецкого бренда, отличает высокая теплоэффективность и КПД, достигающий 95,5%. Теплообменник изготовлен из серого чугуна.

Hark ProAqua – представитель немецкой школы, производящей твердотопливное отопительное оборудование. Модели отличает удобство настроек и эксплуатации, высокая надежность работы.

Сколько стоит водяная печь-камин

Печи-камины для дома на древесных гранулах-пеллетах с водяным контуром, далеко не дешевое удовольствие. Цена варьируется от 150-500 тыс. руб. На стоимость влияют несколько факторов:

  • Производитель – если сравнивать цены, ориентируясь по указанным выше моделям, дороже всего обойдутся аквакамины Hark (556 тыс. руб.), итальянские La Nordica, стоят в 2-3 раза дешевле.

Автоматизация – системы удаленного управления и оповещения не входят в базовую комплектацию и приобретаются за отдельную плату.

Наличие отделки – фирменная облицовка повышает стоимость камина еще на 20-30%.

Полную стоимость рассчитывают с учетом всех перечисленных факторов. При профессиональной установке, к цене нужно добавить порядка 10%, необходимых для проведения монтажных работ.

Разновидности каминов с водяным контуром

По материалу изготовления печи делятся на:

  • кирпичные,
  • металлические,
  • комбинированные (снаружи корпус облицовывается кирпичом, а топка выполняется из металла).

Печи-камины длительного горения с водяным контуром, облицованные кирпичом, прекрасно дополнят интерьер. Следует учитывать, что в процессе кладки производится монтаж теплообменника. Затем осуществляется подключение к водяному контуру.

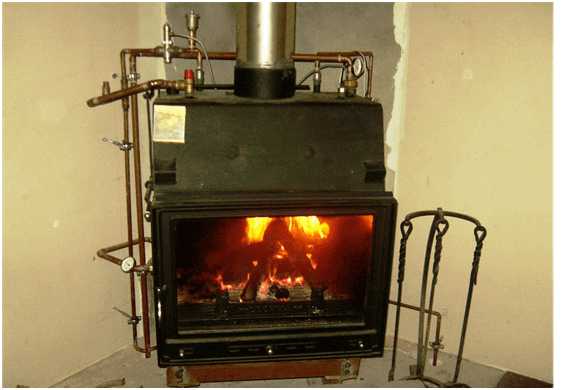

Так может выглядеть металлическая печь-камин с водяной рубашкой

Образцы из металла менее привлекательные и очень дорогие, если заказывать устройство у надежных производителей. Устройства, выполненные из стали или чугуна, могут отапливать помещение за счет своей поверхности. Но их не устанавливают в комнатах. Для этого применяются отдельные помещения с последующим подключением к радиаторам.

Комбинированные печи-камины состоят из металлической топки. Снаружи она облицовывается кирпичом. Для нее используется топливная дверка из огнеупорного стекла. Такие печи-камины с водяным контуром часто используются для дачи (Рекомендуем изучить материал об эффективном камине для дачного дома).

Комбинированная печь-камин с металлической топкой. Облицовка устройства снаружи кирпичом

Системы разводки отопления

При организации системы разводки отопления стоит учесть, что они встречаются двух разновидностей: открытые и закрытые.

В первом случае циркуляция воды происходит за счет наклона трубопровода. Нагретая вода подается в самую верхнюю точку. После этого она проходит по всему трубопроводу самотеком. Уровень при этом постепенно снижается. В котел вода возвращается по трубе, которую называют обраткой. В чердачном помещении устанавливается расширительный резервуар для обеспечения возможности расширения при увеличении температуры. Нагретая вода вытесняется в расширительный резервуар, при постепенном охлаждении наблюдается обратный процесс.

Основное преимущество открытой системы заключается в ее простоте. Монтаж может быть выполнен самостоятельно. Однако она не подходит для отопления значительной площади.

Система закрытого типа циркуляции происходит принудительно при помощи специального насоса. В этом случае трубопровод чаще всего монтируются из пластиковых труб. Поскольку в их конструкции предусмотрено несколько слоев, они отличаются повышенной теплоизоляцией по сравнению с металлическими трубами. Это позволяет снизить теплопотери при транспортировке воды.

Вода в закрытой системе нагревается до 90 градусов или даже ниже. Она поступает в накопительный бойлер, после чего попадает в систему трубопроводов. Ее движение осуществляется за счет функционирования циркуляционного насоса. Прекращение или нарушение теплоотдачи может быть причиной закипания воды. Это приведет к отключению насосного оборудования и росту давления внутри. Оно, в свою очередь, станет причиной выхода из строя системы.

Чтобы предотвратить это в камине устанавливается дополнительный змеевик. При необходимости через него подается холодная вода, понижая температуру системы. Другой вариант защиты это монтаж термодатчика. Как только температура воды достигает критических значений, автоматическая система сбрасывает ее в канализационную систему.

Камина с водяным контуром – это экономичный вариант для организации дополнительной подачи тепла или отопления небольшого коттеджа или дачного домика.

Преимущества и недостатки

Преимущества:

  • легко встраивается в уже существующую систему отопления, а также способен в случае необходимости стать её полноценной заменой;
  • многофункционален: применяется в системах отопления и горячего водоснабжения, а также благодаря своей эстетической привлекательности, служит отличным украшением в доме;
  • может использоваться для отопления домов, площадью около 250 м²;
  • ввиду постоянного отвода тепла, металл топки не перегревается, следовательно термокамин долговечен;
  • благодаря закрытому типу топки, является пожаробезопасным камином, что позволяет устанавливать его дома в любом месте;
  • открытая система не требует подключения электроэнергии, поэтому является очень экономичной;
  • топливо для термокаминов является доступным и экологически безопасным;
  • в некоторых моделях предусмотрена возможность приготовления пищи.

Недостатки:

  • полное отсутствие автоматизации: растапливать камин и подкидывать в него топливо возможно только вручную;
  • довольно низкий КПД, который не позволяет без дополнительной отопительной системы хорошо обогреть в зимнее время дома в регионах с очень низким температурным режимом.

При подведении результатов некоторых экономических расчётов следует, что установка каминов с водяным контуром в сравнении, к примеру, с установкой электрического котла той же мощности, обходится довольно дорого. Окупится такая разница в стоимости в лучшем случае в течение пяти лет, и то при условии постоянного проживания в доме.

Обычно дома, которые строятся для периодического проживания в них, имеют небольшие площади и обогревается в них зачастую лишь первый этаж. Установка в таких домах водяных каминов абсолютно нецелесообразна. Таким образом, выбор водяного камина оправдывает себя при установке его в качестве резервного источника отопления домов больших площадей и при ограничении до 3 кВт мощности электроэнергии.

Параллельное использование термокамина с основным электро- или газовым котлом убережёт от полного отключения отопления в случаях каких-либо неисправностей с тем или другим отопительным устройством, а также позволит сэкономить более 35% топлива.
