Самостоятельная кладка каминов

Топка и её устройство

Для улучшения теплоотражающей возможности камина в частном доме используют расположение стенок топки под наклоном.

Этого можно добиться при развороте боковых перегородок наружу, и положением задней стенки, наклоненной вперед. Формирование угла наклона можно производить с 1/3 высоты топки.

Каминная топка

Сверху топочного отверстия устанавливается дымовая камера. Для предотвращения попадания сажи и искр из топочного прохода внутрь комнаты, устанавливают специальный «перевал» между топочным отверстием и дымовой камерой. Кроме этого, в его функции входит и защита помещения от дыма.

Начало строительства начинается с подсчета материалов. Проще всего будет построить камин своими руками, используя кирпич. Для расчета размеров топочного отдела необходимо учитывать несколько факторов:

• Размеры кирпича.
• Толщину швов.
• Размеры камина из расчета предполагаемой площади.

Схема топки камина

Дальше потребуется подготовить чертеж, где будут обозначены все размеры. Для строительства задней стенки используется кладка в ½ кирпича, для боковых стенок укладка идет в 1 кирпич.

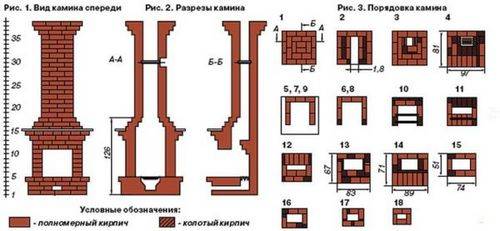

После этого разрабатывают порядовый чертеж (порядовку) всех шагов. Для удобства формирования порядовки используют обычный листок тетради в клетку, так как в процессе работы применяется кладка в 1, ½ и ¾ кирпича.

Кладка очага начинается с цокольной части. Для усовершенствования внешних данных этот ряд выкладывают установкой кирпича на ребро, а, уже со следующего ряда, кладку продолжают кирпичом плашмя.

Кладка и порядовка камина

Кладка камина своими руками

На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.

Процедура кладки камина

Подготовка связующего раствора

Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.

Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.

Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:

• если масса рассыпалась — добавьте глины;
• приобрела вид лепешки – увеличьте количество песка;
• форма почти не изменилась – состав оптимален.

Выбор материала для камина

Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.

Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.

Процедура кладки

Кладка камина из кирпича определяется его назначением:

• Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
• Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
• Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.

Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади — в полкирпича.

Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня

Далее выстраивается поддувало — полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.

При выполнении топливной камеры учтите следующее:

1. Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.

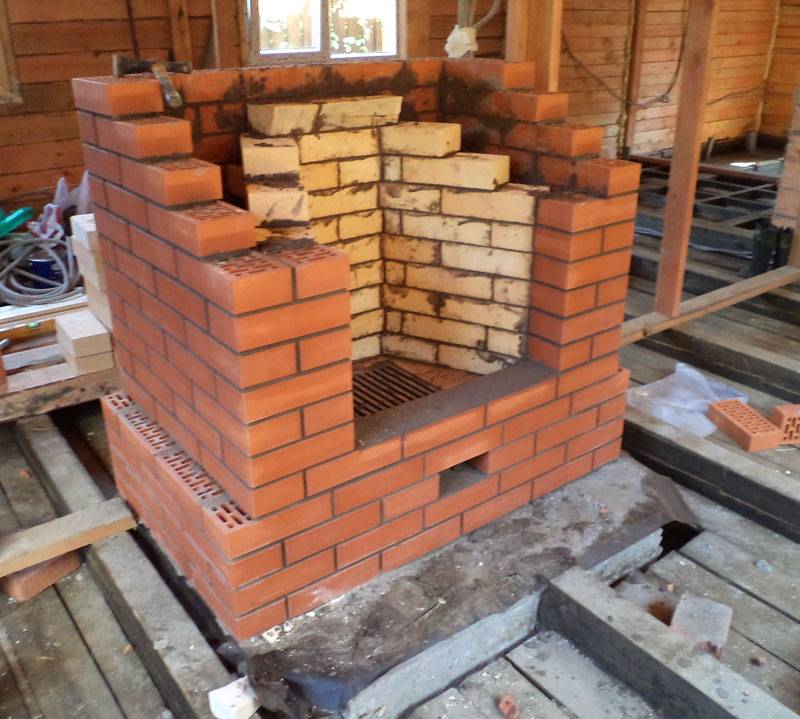

2. Внутренность обложите огнеупорным кирпичом, как на фото.
3. На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
4. Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
5. При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.

Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.

Технология монтажа

Установка заводского каминного комплекта осуществляется по следующей технологии:

• Подводка к дымоходу. Поскольку вес готовой конструкции намного меньше капитального камина, поэтому ее можно устанавливать даже на верхнем этаже здания. Камин просто врезается в уже имеющийся дымоход по обычной технологии, подробнее о которой можно узнать в соответствующей статье.
• Монтаж основания. В качестве основы используется все та же плитка или керамогранит. Материал основания крепится при помощи термостойкой мастики.

• Сборка насухо. Перед тем, как смонтировать камин, стоит проверить набор на комплектность, для чего нужно просто собрать все элементы без использования раствора.
• Выравнивание топки. Чтобы конструкция работала правильно, нужно заранее подумать, как правильно поставить камин. Топка в заводских каминных наборах обычно устанавливается на ножках, оборудованных регулировочными болтами, которые позволяют регулировать конструкцию по уровню.
• Обклеивание блоков скотчем. При сборке конструкции насухо желательно заклеить их скотчем по периметру. Эта операция позволяет быстро и безболезненно убрать все следы мастики с пола после монтажа.

• Монтаж блоков камина. Сначала торцы блоков промазываются мастикой при помощи узкого шпателя. Мастики при этом нужно использовать немного, чтобы она не выступала за края блоков. Опорные элементы тоже намазываются и устанавливаются на свое место, после чего можно выставлять наружные блоки. Установленные блоки нужно проверять на предмет выравнивания еще до застывания мастики. При монтаже стоит взять малярный скотч и скрепить им блоки, чтоб они не развалились, пока мастика находится в свежем состоянии.
• Декорирование. Поскольку в стандартный заводской комплект не входят отделочные элементы, приобретать их нужно будет отдельно. Облицовка чугунного камина вполне может выполняться искусственным камнем, который и монтируется просто, и выглядит хорошо.
• Сборка дымоходного короба. Технология создания дымоходного короба выглядит так же, как и в предыдущем случае, но благодаря наплавлению дымохода в стену можно обойтись однокамерным коробом, не требующим разделения на секции. В конце монтажа в поверхностях короба вырезаются проемы для установки вентиляционных решеток.

Заключение

Существует масса видов каминных конструкций, и сложность их обустройства варьируется в достаточно широком диапазоне. Описанные технологии монтажа довольно просты, поэтому ими смело можно пользоваться при самостоятельной сборке камина. В любом случае, перед тем, как установить камин своими руками, нужно внимательно и подробно изучить каждый этап этой работы, чтобы в процессе не столкнуться с неожиданными затруднениями.

Технология строительства дымохода

Кладку дымохода позволяется производить на тот же раствор, конструкция в принципе требует тех же огнеупорных свойств. Единственное, участок, размещающийся над кровлей предпочтительней «садить» на цемент. Еще на момент укладки рекомендуется внутренние стенки затирать и выравнивать, чтобы не было завихрений и обратной тяги, да и забиваться канал будет намного реже. Также не забывайте, что обязательно нужно между кладкой камина и дымохода, установить заслонку.

Есть некоторые нюансы в строительстве в местах прохода, помните, что если не предусматриваете теплоизоляции, то обязательно нужно делать «расшивку», чтобы отделить горячий воздух от воспламеняемых материалов. Но, лучше, конечно, проделать надежную изоляцию, используйте классическую вату и «оцинковку». Сделайте специальный фартук, который закроет щели между кирпичом и покрытием крыши

Не прогадайте с размерами, важно чтобы дымоход отвечал классическим нормам и имел надежную и правильную работу

В заключение сегодняшней статьи, хотелось бы сказать, что очень важно уделять внимание каждой мелочи, которая в итоге может стать непоправимым источником неприятностей, для всей отопительной системы

Разновидности

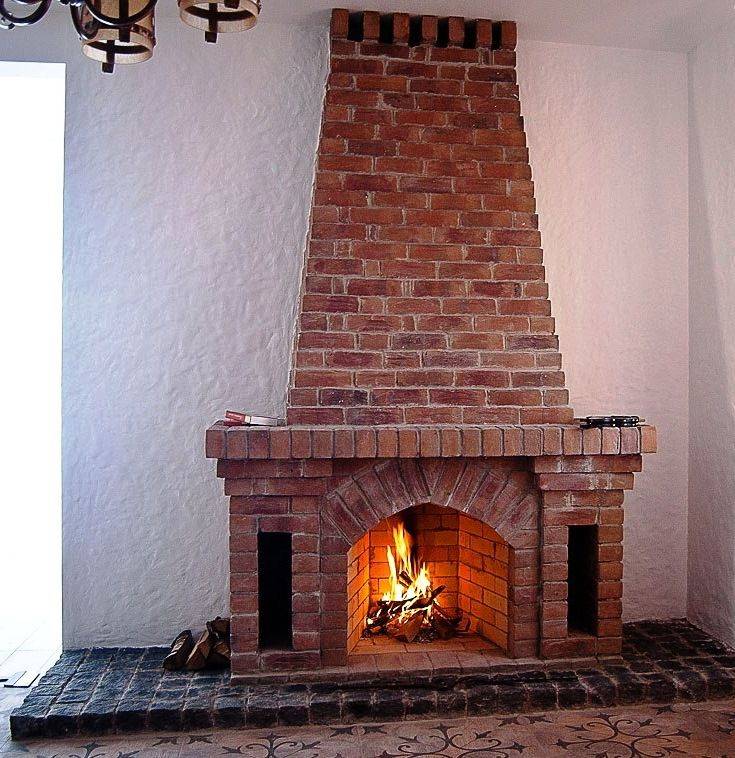

Камин из кирпича для обогрева помещения состоит из 4 основных деталей:

• портал, содержащий фасад из кирпичной кладки;
• топка – место, куда помещаются дрова;
• дымосборник, который служит для плавного перехода дыма в трубу;
• дымоход, выводящий дым на улицу.

Внутренние камины бывают с открытой топкой и закрытой. Первый вариант не требует встраивать в портал чугунной вставки, которая предохраняет стены от открытого огня. Но внутренние стенки топки при этом должны быть сделаны из огнеупорного кирпича. Это специальный сорт стройматериалов, который получается путем прессования и обжига шамотной массы или кварца.

• Пристенный и угловой камин возводятся с дымоходом. Его металлическую трубу лучше всего скрыть декоративной кирпичной отделкой, кроме красоты она дает дополнительную изоляцию и прочность дымоотводной системы. Для кладки дымохода, как и для портала необходимо создать чертежи с порядовкой.
• Островной камин чаще всего не имеет дымохода из кирпича, для него продаются готовые металлические вытяжки, которые подвешиваются к потолку.

Дровяной вариант

Камины, которые в качестве топлива используют дрова, устанавливаются только в частном или в загородном доме. В квартире его установить невозможно по нескольким причинам. Полы и перекрытия не могут выдержать большую массу кирпичного каркаса, поэтому требуется фундамент. Дымоход должен проходить сквозь верхние квартиры, а на это никто из соседей не согласится. Службы пожарного надзора никогда не дадут разрешения на ввод в эксплуатацию, мотивируя это слишком большой степенью опасности.

Дровяной камин по своему устройству максимально близок к старинным очагам, которые применялись многими народами. Его каркас выполнен из огнеупорного кирпича и имеет несколько частей.

Современная конструкция из кирпича

• Фундамент является основой. На него приходится вся нагрузка от массы, которая в совокупности составляет несколько тонн. Фундамент для камина следует строить при возведении дома, но он категорически не должен быть связан с основным фундаментом. Эти работы можно провести и в готовом жилище, но тогда придется демонтировать напольное покрытие.
• Зольник представлен в виде коробки или ниши с дверцей. В нем скапливаются нелетучие продукты сгорания дров – зола. Однако на этом его функция не окончена. Через зольник в топку поступает воздух, содержащий кислород для горения.
• В топке камина происходит сгорание дров. По причине высокой температуры стенки топки обкладываются огнеупорным кирпичом. Материал, из которого изготовлен кирпич, должен обладать хорошей теплопроводностью. Выделенное тепло частично уходит вместе с дымом в дымоход, но основная его часть должна быть отведена для обогрева комнаты. Задача, заключающаяся в повышении КПД камина, приводит к некоторым конструктивным изменениям в устройстве топки. Так, дверца, которая плотно закрывает камеру, превращает открытую топку в закрытую, что способствует большему количеству выделенной энергии. Для предотвращения попадания холодного воздуха в зону сгорания топлива монтируется дымовой зуб внутри камеры.
• Дымоход дровяного камина сложен из кирпича. Для эффективности работы часто канал дымохода приходится устраивать в виде лабиринта. Такое устройство уже называется печь камин. Правильно сконструированный дымоход обеспечит нормальную тягу, без которой удаление дыма и углекислого газа просто невозможно.

Как рассчитать, сколько нужно материалов?

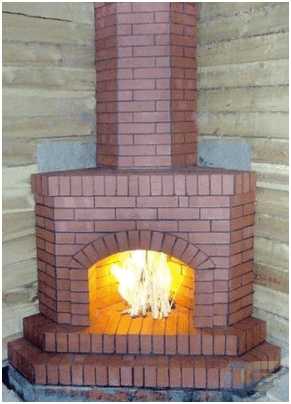

Кирпичи для стройки углового камина

Размеры камина и схема кладки на начальном этапе дают возможность понять, сколько материалов приблизительно и какая разновидность необходима для работы. В местах где показатели температуры максимальные, кирпичный камин закладывается из надежного огнеупорного сырья. В противном случае при первой же топке стенки потрескаются. Практическая вся остальная часть базируется на обычном красном кирпиче из глины. Если в конструкции присутствует арка, тогда для этого самостоятельно отделывают шамотный кирпич и закупаются клинчатым материалом.

Песок для растворов

Проекты каминов предусматривают использование песка как основного материала для замеса кладочного раствора. Вариантов может быть несколько, чаще всего используется карьерный песок топочной области, свода и нижнего района дымовой трубы. Для всех оставшихся элементов допустимо применять озерный и речной материал

Перед использованием важно просеять песок через сито на предмет удаления лишних камней

Раствор для камина

Порядовка топки и дымохода подразумевает использование раствора из глины, который идеально бы выдержал высокие температуры и не портил при этом конструкцию. В зависимости от степени жирность глины по пропорциям добавляется песок. Кирпичная кладка основания предусматривает включение в раствор цемента. До начала проведения работ раствор тестирует на степень качества.

Поэтапное строительство кирпичного камина

После того как чертеж составлен и подготовлены материалы, можно начинать строительство камина.

Закладка фундамента

Фундамент под камин лучше закладывать в процессе возведения основания главного строения.

Стандартная схема закладки основания, как правило, выглядит следующим образом:

1. Вырывается котлован, глубина которого должна составлять не менее 0,5 м. Его дно засыпается щебнем и утрамбовывается, чтобы получилась ровная поверхность.
2. Из досок сооружается опалубка, и устанавливается в яму.
3. Опалубка накрывается слоем гидроизоляционного материала и засыпается щебнем.
4. Весь периметр котлована заливается цементным раствором таким образом, чтобы до уровня пола оставалось не менее 6 см. После чего поверхность выравнивается и накрывается пленкой до того момента, пока полностью не затвердеет бетонная смесь.

Процесс затвердевания цементного раствора обычно занимает несколько недель. В течение этого периода необходимо его немного смачивать водой, чтобы не допустить появления на нем трещин.

Кладка кирпичной конструкции

Для дальнейшего возведения камина потребуется предварительно приобрести в готовом виде или сделать своими руками специальный глиняный раствор.

Чтобы самостоятельно его изготовить, необходимо будет замочить глину на 2–3 дня, после чего пропустить ее через металлическое сито. В полученную кашицу добавить воду и песок, где соотношение частей должно быть равным 8:1:8. Готовый раствор при правильном соблюдении пропорций по консистенции напоминает сметану и не прилипает к рукам.

Перед тем как начинать кладку, следует на высохший фундамент уложить пару слоев рубероида для гидроизоляции. Нулевой ряд, как правило, выкладывается сплошной линией на цементный раствор, а все дальнейшие – согласно разработанной схеме-порядовке, соединяясь между собой глиняной смесью.

Чтобы кладка получилась более устойчивой и надежной, необходимо каждый кирпич перед использованием помещать в воду приблизительно на одну минуту. Данная процедура позволит выпустить из него скопившийся воздух и предотвратить поглощение им влаги из глиняной смеси в процессе установки.

Возведение дымохода

Кладка дымохода – один из важных шагов при создании камина своими руками. От ее качества будет зависеть тяга и возможное попадание продуктов горения в виде газа в помещение.

Возводить часть дымохода внутри здания можно с помощью глиняной смеси, а дальнейшую кладку лучше делать, воспользовавшись цементом. Все внутренние стенки следует протереть ветошью, заранее смоченной в глиняном растворе. Это позволит избавиться от появившихся трещин и выровнять поверхность.

Для защиты конструкции от слишком высоких температур в зоне перекрытия необходимо выложить распушку, которая обкладывается войлоком, смазанным глиняным раствором.

Облицовка камина

Отделку камина выполнять вовсе не обязательно, если кладка сделана аккуратно, достаточно обработать швы с помощью затирки.

Однако нередко внешний вид камина изменяют, чтобы получить из него не только отопительное устройство, но и изысканный элемент интерьера. Чаще всего для облицовки используются такие материалы как:

• декоративная штукатурка;
• керамическая плитка;
• камень.

Отделку можно дополнить красивыми коваными изделиями или, например, стеклянными фигурками.

Строительство камина из кирпича своими руками – процедура не из простых, но, если подойти к этому процессу серьезно и тщательно следовать рекомендациям специалистов, можно возвести надежную конструкцию, которая будет не только обеспечивать дом теплом, но и создаст уютную атмосферу.

Ключевые элементы, из которых состоит камин

Состав камина под дрова

Стандартная схема кладки кирпичного камина включает в себя такие элементы (двигаясь снизу вверх, как идет кладка):

• основание;
• зольник (бункер, расположенный под колосниковой решеткой, предназначение которого — собирать золу);
• топливник — это пространство, в которое закладывается топливо, и где оно горит;
• зеркало — задняя часть стенки топки, наклоненная вперед под углом около 20°, и начинающаяся с высоты 30% от дна топки (назначение зеркала — отражать тепловую энергию, направляя ее из портала в помещение);
• дымовой зуб — это выступ, формируемый окончанием зеркала, который имеет две основных функции — предотвращение попадания сажи из дымохода в топку, а также предотвращение попадания в топку холодных воздушных потоков из дымоходной трубы;
• хайло — это дымосборник, в котором собирается дым и различные газы перед выходом в дымоходную трубу (он обеспечивает тягу в нужном направлении, а также препятствует попаданию в помещение дыма, искр, сажи, благодаря тому, что скопившиеся здесь разогретые газы уходят в наполненный холодным уличным воздухом дымоход);
• задвижка — заслонка, расположенная между камином и дымоходом, которая отделяет хайло от дымоходной трубы (ее функция — регулировать мощность холодных и горячих воздушных потоков).

Меры для оптимизации укладки

Есть несколько существенных нюансов, которые следует учитывать перед началом работ. Это поможет избежать распространенных ошибок, характерных для тех мастеров, которые впервые возводят камин своими руками. Итак, ниже представлены рекомендации, основанные на опыте множества строителей:

1. Отнеситесь внимательно к расчету необходимого количества кирпичей. Лучше запастись материалом с небольшим избытком, чем остаться без него на завершающем этапе работы.
2. Дровница, если предусмотрена проектом, закладывается при строительстве фундамента.
3. Лучше сразу проверять каждый ряд с отвесом и уровнем, чем позже заметить перекос, который будет сложно исправить.
4. На прилегающей стене удобно отмечать карандашом номера рядов, чтобы не сбиться со счета.
5. Для защиты пола у топки делается небольшой настил из кровельной стали.

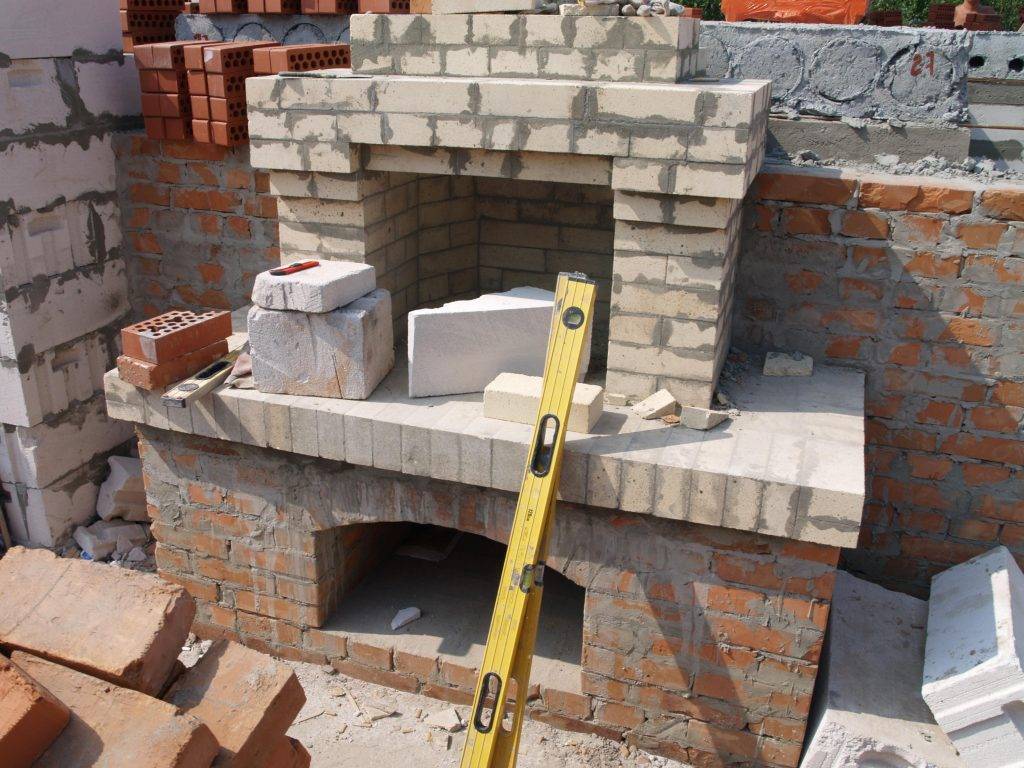

Интересные проекты: камин, у которого есть мангал

Кирпичные камины могут быть разными, в том числе — уличными. Одним из таких вариантов является популярный проект уличного (наружного) камина, который содержит в себе мангал. Такой мангал хорошо подходит для приготовления шашлыка, барбекю, и других горячих блюд.

Наружный камин, имеющий в своем составе мангал, может быть пристенным или островным. Он отличается упрощенным дымоходом, а также не имеет заслонки в дымоходной трубе. В качестве дополнительных элементов камин с мангалом имеет решетку для барбекю и столешницу. Большинство кирпичных каминов с мангалом строится под навесом, чтобы было удобнее готовить.

Газовые, электрические и экологические варианты

Не воспользоваться таким видом дешевого и доступного топлива как газ, просто нельзя. Принципиальное устройство камина, работающего на газе, отличается тем, что в камере сгорания установлена горелка, через форсунки которой подается газ. Как и для дровяного, для газового камина нужен приток воздуха, но этот тип устройства не нуждается в зольнике, как в контейнере для золы.

А вот к дымоходу предъявляется большое требование

Да и вообще, работы, связанные с монтажом газового камина в квартире или в загородном доме находятся под пристальным вниманием сразу нескольких служб. Сам камин состоит из следующих частей:

• горелка;
• система автоматического контроля подачи газа;
• топка;
• газовая магистраль или баллон с газом;
• дымоход.

Система дымохода газового камина

Отличительной особенностью данных типов каминов является то, что внутри корпуса обычно монтируется контур с теплоносителем и такой котел уже не носит статус дополнения, а служит единственным источником отопления в небольшом домике.

Основное направление функционирования электрических каминов заключается в создании уютной атмосферы в комнате. Ведь дрова, пламя, дым костра и даже сопровождающие звуки являются качественными иллюзиями. Поэтому и в устройстве электрокамина выделяют всего два элемента: портал и очаг.

1. Портал является обрамлением, которое выполнено в форме, позволяющей устанавливать камин у стены, в углу, в центре комнаты.
2. Очаг дает некоторое разделение типов на категории. В зависимости от механизма создания иллюзий и их качества, выделяют камины с жидкокристаллическим дисплеем, камины на холодном пару, камины с оптической иллюзией пламени.

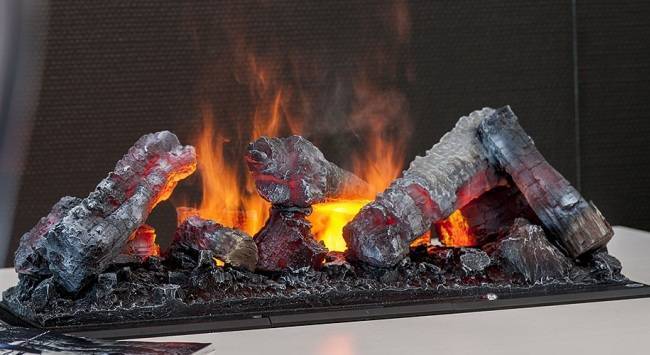

Пар отлично имитирует настоящий огонь

В продаже имеются готовые топки или вмонтированные в портал, образующие каминокомплекты. Такое разнообразие позволяет покупателю подобрать любой вид очага и подходящее обрамление, которое с легкостью может быть установлено в любом месте комнаты.

Биокамины являются довольно новой, но перспективной разработкой. Благодаря тому, что в качестве топлива используется биоматериал, монтаж дымохода такому камину не нужен. Это делает его мобильным и удобным в применении. Он состоит из одной топки, в которой через специальную форсунку происходит подача топлива.

Устройство камина из кирпича, подготовка чертежей и проекта печи, фото

Для загородных домов чаще всего выбирают проекты каминов из кирпича.Кирпич огнестоек, прочен и долговечен. Благодаря этим качествам он прекрасно подходит как конструкционный материал. Из кирпича можно выложить любую из известных форм домашнего очага, а используя отделочные материалы и декоративные элементы, придать ему любой стиль.

Принципиальное устройство каминаследующее: топочная часть (топка), дымовая камера и дымоход. Каждая из составных частей выполняет свою функцию и должна соответствовать определенным требованиям и пропорциям. В топочной части происходит сгорание топлива. Дымовая камера предназначена для сбора газообразных продуктов сгорания с последующим отводом их на улицу через дымоход.

Для обеспечения необходимой степени прогрева размер топки кирпичного камина должен относиться к площади помещения как 1:50, при этом отношение высоты к ширине должно быть 2:3. Соотношение глубины топки к ее высоте может находиться в пределе от 1:2 до 2:3.

Создание необходимого уровня тяги выполняется при условии, если площадь сечения дымохода будет в 8 раз меньше площади топки. При определенных условиях это соотношение может доходить до 15.

Перед тем как построить камин из кирпича, необходимо выполнить расчеты фундамента и правильно его возвести. Каминный фундамент должен быть независим от основания дома и при этом иметь с ним одинаковую глубину залегания. При устройстве фундамента нужно предусмотреть качественную гидроизоляцию. Верх основания должен быть примерно на 6-7 см ниже уровня пола.

Разрабатывая чертежи каминов из кирпича своими руками,особое внимание необходимо уделить противопожарной безопасности. Для этого нижний срез топки должен быть не менее чем на 30 см выше уровня пола

Большое значение в этом плане имеет и карниз, отделяющий топочную часть от дымовой камеры. Его основная функция — предотвращение вылета искр и сажи выше своего предела. При этом карниз является одним из основных декоративных элементов, оказывающих влияние на внешний вид камина.
