Схемы как своими руками сложить разные виды печей

Приготовление кладочного раствора

Очень важным этапом работ можно назвать приготовление глиняного раствора, который используется при кладке основного массива печи. Необходимо знать и то, что для возведения дымоходной трубы или обустройства фундамента раствор из глины не подходит. Для этой цели чаще применяют бетонные смеси или же в глиняный раствор добавляют несколько частей цемента.

Кладочный печной шов не должен превышать 8 мм по толщине, иначе на нем появятся трещины, а через них внутрь конструкции может проникать кислород, что снизит эффективность работы печи. Кроме этого, во время топки в комнату может просачиваться угарный газ, что крайне опасно для здоровья и даже жизни человека. Поэтому раствор нужно готовить из качественной глины и просеянного мелкого песка с фракцией песчинок не более 1 мм. Раствор должен быть однородным, без комков и посторонних вкраплений.

Растворы из глины подразделяются на тощие, нормальные и жирные. Это их качество напрямую зависит от правильно выбранной глины.

• тощие растворы не пластичны, непрочны и сильно крошатся.
• нормальные смеси имеют правильные пропорции и состоят из средней жирности глины и просеянного песка. Они в меру пластичны, практически не растрескиваются после полного просыхания, не дают сильной усадки и не меняют своего объема. Поэтому они и будут самым подходящим вариантом для печной кладки.
• жирные растворы пластичны, но имеют свойство растрескиваться при высыхании. Но этот состав смеси можно исправить, “затощив” его добавлением песка.

Правильная густота глиняного раствора не менее важна, чем пластичность. Поэтому по консистенции кладочная смесь должна напоминать средней густоты тесто, а при сжатии ее между двумя намоченными кирпичами — легко выдавливаться под их тяжестью.

Перед замешиванием раствора нужно обязательно проверить качество глины. Процесс проверки готового раствора можно провести тремя способами, но сначала его нужно изготовить используя метод подбора ингредиентов — глины и песка по пропорциям.

Обычно готовится несколько вариантов раствора в небольших количествах. В каждом из растворов предусматриваются разные пропорции:

чистая глина без добавления песка

• глина 90%, песок 10%
• глина 75%, песок 25%
• глина 25%, песок 75%

Растворы хорошо перемешиваются с добавлением воды до консистенции густого теста, не прилипающего к рукам. Далее можно переходить к его испытаниям.

А. Из каждого варианта раствора изготавливают шарики диаметром 35-40 мм и пластины толщиной 15-25 мм. Все эти изделия оставляют сохнуть при комнатной температуре на 7-9 дней. По истечении этого времени нужно провести проверку. Те изделия, которые дали меньше трещин, а шарики, брошенные с высоты 1000 мм на пол, не распались, имеют нужные пропорции для печной кладки. Можно раствор, скатанный в шарики, сжать между двумя деревянными пластинами до толщины 7 мм и оставить сохнуть при комнатной температуре. Выбирается тот раствор, который даст меньше трещин.

Б. Другим вариантом испытаний, не требующим длительного ожидания, является проверка на разрыв. Для этого из растворов с разными пропорциями изготавливаются жгутики толщиной 10-15 мм и длиной в 120-170 мм. Затем жгутики пытаются растянуть. Подойдет та смесь, жгут из которой разорвется, растянувшись в месте разрыва до толщины 2-3 мм.

В. Третьим вариантом может быть скатывание готовых растворов в жгут и сворачивание его вокруг круглой деревянной палочки диаметром в 40-50 мм. Тот раствор, из которого сделан жгут, который дал меньше трещин при высыхании и остался при этом целым, отлично подойдет для кладочных работ.

Выбрав оптимальный раствор по пропорциям, его необходимо правильно замесить:

1. Глина замачивается на одни — двое суток, а затем во влажном состоянии протирается через сито, изготовленное из металлической сетки с ячейками в 3-3,5 мм.
2. Песок просеивается
3. Отмеряется нужное количество глины и песка, согласно, выявленным экспериментальным путем пропорциям, а затем тщательно перемешивается до однородного состояния.

Для кладки шамотных кирпичей готовится специальный раствор, состоящий из чистой глины и шамотного песка в пропорциях 1:1.

Конструкция печей из кирпича

По конструктивному исполнению существует несколько видов сооружений:

• Голландские. Канальная голландка отличается компактностью и простотой самостоятельного возведения. За счет небольшого КПД (40 %) ее устанавливают в гараж, на дачу, в мастерскую и эксплуатируют в режиме тления или медленного горения.
• Шведские. Камерно-канальная шведка имеет КПД около 60 %, компактна и практична. Изделие требует внимательного подбора стройматериалов.
• Русские. При КПД 75 % являются самыми сложными в работе. Складывать данные конструкции должны только специалисты.

Голландка

Русская

Шведка

Русской печью часто оснащается баня, жилой дом или двухэтажная дача.

Универсальные варочно-отопительные агрегаты являются самым популярным вариантом в домах и на дачах. Они состоят из массива с топкой и воздуховодом, дымовывода и фундамента.

Фундамент

Фундамент под печь

Складывать основание для печи необходимо отдельно от общего домового фундамента:

• за счет большого веса сооружения грунт проседает больше, чем под стенами здания,
• печной агрегат имеет нестабильные линейные размеры за счет нагревания,
• между отопительным сооружением и несущими стенами должен быть отступ, защищающий от пожара,
• отдельное основание проще перестраивать, дорабатывать и ремонтировать.

Для изготовления фундамента применяется бут или кирпич, связующим составом является известь или цемент.

Массив печи

Печной массив состоит из топливника, корпуса и дымооборотов. Оптимальный материал для него – красный полнотелый кирпич. Для футеровки подойдет тугоплавкий кирпич. Корпус с футеровкой не перевязывается за счет разницы в температурном расширении элементов. При сооружении массива печи необходимо:

• перевязывать швы,
• замачивать красные кирпичи на 10-15 мин в воде, чтобы они не забирали воду из раствора,
• контролировать горизонтальность и диагональность ряда,
• заполнять раствором швы без излишков,
• протирать внутри дымоотвод мочальной кистью.

Строительство печного массива выполняется с предварительной наборкой насухо. Примерка позволяет сделать разметку конструкции относительно других элементов помещения.

Труба

Дымоотводы имеют вертикальное расположение, отличается четкими параметрами высоты и сечения. В зависимости от расположения печной дымоотвод бывает:

• насадным – продолжает конструкцию в прямом положении, находится над дымооборотами и корпусом,
• коренным – для трубы понадобится отдельный фундамент, подводят ее к печке при помощи рукава по углам,
• стеновым – канал находится в капитальной стене дома.

В случае выступа трубы над крышей создают выдру – расширительную конструкцию, предотвращаю доступ конденсата. В районе чердака дымоход нужно оштукатурить и покрыть побелкой – так проще найти зоны с утечками. Металлический дефлектор (колпак с ножками) блокирует доступ дождя и снега в канал, исполняет функции искроулавливателя.

Механизм действия

Принцип работы печи длительного горения основан на пиролизе топлива, при котором сгорает не только сама древесина, но и продукты сгорания. Этот процесс не только существенно увеличивает КПД агрегата, но и позволяет экономить топливо. Кроме того, при таком тщательном сжигании чистить печь приходится значительно реже. Схожими характеристиками обладает традиционная русская печь, но она не идет ни в какое сравнение с данной печью, усовершенствованной «по всем статьям». Уступает она как минимум своими чересчур громоздкими размерами, а также отсутствующей духовкой.

Теплоотдача зависит как от размеров печи, так и от ее конструктивных особенностей, а также от типа используемого топлива. Стоит отметить, что работать печь длительного горения может практически на всем, что горит – дровах, опилках, отработке. Кладка стандартной печи в максимальной комплектации выполняется в полкирпича, она оборудована духовкой, варочной поверхностью с несколькими конфорками, а также приспособлением для нагрева воды, если к печи подключается контур водяного отопления. Топливник накрывается чугунной плитой в целях повышения теплоотдачи, духовка же располагается в стороне.

Если печь устанавливается в доме, в котором планируется круглогодичное проживание, нужно предусмотреть два режима работы печи: зимний, полноценный, а также летний, в котором дровяная печь используется только для приготовления пищи с духовкой и для нагрева воды.

Летний режим выглядит так: в процессе горения топлива раскаленные газы из топки проходят под варочной поверхностью, нагревая ее и духовку, после чего выводятся через дымоход. В зимнем режиме газы после отдачи тепла плите и духовке уходят не в дымоход, а в верхнюю камеру, где отдают остатки энергии корпусу печи и только затем удаляются из агрегата. Более подробно о механизме работы печи длительного горения можно узнать из видео.

Достоинства и недостатки русской печи

Плюсы	Минусы
Высокий КПД — от 50 до 70%.	Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция.	Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной.	После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача.	Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность.	Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Возможные сложности

Удаление излишков раствора

Без опыта и практики начинать укладывать печь непросто. В ряде случаев нужно менять расположение балок перекрытия, разбирать конструкцию, рушить фундамент. Чтобы избежать ошибок, необходимо:

1. Сделать тестовую укладку на кирпич без раствора. Так проще понять расположение элементов.
2. Использовать деревянные рейки толщиной 5-7 мм для выравнивания толщины межкирпичного шва.
3. Производить калибровку толщины, если выполняется укладка под расшивку.
4. Подогнать кирпичи по размеру, пронумеровать их маркером и сложить в отдельную стопку.
5. Наносить раствор слоем от 10 до 12 мм.
6. Уложенный сверху кирпич пристукивать резиновой киянкой до момента упора в рейку.
7. Снимать излишки смеси.
8. Извлекать планки после установки 3-4 рядов, заполнять швы раствором и сразу расшивать.

Как выбрать печь

Чтобы выбрать модель печи и определиться с ее габаритами, несомненно необходимо отталкиваться от индивидуальный предпочтений.

Но существуют некоторые определенные критерии, на которые следует обратить внимание прежде всего

• Если хозяину печи не хочется расходовать лишнее время на дополнительный распил дров, то лучше всего выбирать удлиненные модели печек.
• Если топка будет расположена с торца печи, то ширину рекомендуется выкладывать в 2,5-3 кирпича, при размещении ее спереди — 3,5-4 кирпича.
  Только тогда можно растапливать шведку поленьями размером до 60 см.
• Один из немаловажных моментов — это расстояние от пола до варочной плиты.
• По старым правилам допускалось выкладывать 11 рядов кирпичей, что составляет примерно 76-78 см, а это довольно низковато. Поэтому сейчас рекомендуется делать высоту кладки в 12-13 рядов, тем более, что это позволяет установить дверки со стеклом для камина.
• Поскольку шведка представляет собой и обогревательное сооружение, и элемент интерьера, то ее наружный вид стоит на одном из первых мест.
• К тому же он очень зависит от внутреннего наполнения печи шведка и может состоять из лежанки, сушилки и водогрейного бака.

Поэтому встречается огромное разнообразие кирпичных печей шведка с фигурной облицовкой, художественных изразцов, керамической плитки и мозаики.

В этих вопросах нужно принимать во внимание личный вкус, дизайн комнаты и количество финансов

Основные материалы и комплектующие для кладки кирпичной печи

• красный полнотелый кирпич
• кирпич шамотный для топки
• компоненты для глиняного раствора — песок и глина, или же готовая жаростойкая смесь для кладки печей, продающаяся в специализированных магазинах.
• материалы для фундамента — они могут быть разными: это щебень, битый кирпич, песок и цемент, бутовый камень, доски для опалубки, рубероид для гидроизоляции.
• асбестовый лист и шнур

• духовой шкаф
• водогрейный бак
• металлические полосы разной длины и ширины
• металлический уголок, чаще всего имеющий размеры 50х50 мм
• отожжённая стальная проволока диаметром 2-3 мм.
• стальной лист для настила перед топкой
• кровельное железо — иногда требуется для перекрытия варочной камеры.

Отделка: варианты, фото

Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли. Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида

При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану. Для кладки натурального камня используют готовые термостойкие мастики.
Облицовка изразцами. Такой способ очень трудоёмкий и ответственный

Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

Для кладки натурального камня используют готовые термостойкие мастики.
Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

Роспись печи красками

Использование натурального камня в отделке печи

Художественная отделка изразцами

Печь оштукатурена и побелена известью

Печь аккуратно сложена из кирпича с расшивкой швов

После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

Критерии выбора вида печи

Разнообразие типов печей позволяет выбрать конструкцию, подходящую каждому дому и удовлетворяющую любые требования его владельцев:

Но на какой бы конструкции не остановились, печь должна выполнять основную функцию – хорошо обогревать здание

Поэтому начинать нужно с определения необходимого размера топочной камеры.
Для массивных домов необходима большая отопительная или комбинированная печь с толстыми стенками.
Потому что в большом доме важно не только быстро нагреть помещение, но и сохранить тепло на максимально долгое время.
Для обогрева маленького домика достаточно иногда простой варочной печки, если расположить ее между зоной кухни и гостиной.
У такой печи хорошо прогревается задняя стенка, которая отлично прогревает небольшое помещение и сохраняет тепло в течение 10-12 часов.

На выбор вида печи должны повлиять такие факторы как:

• простота конструкции (особенно она важна для маленьких домиков, чем проще конструкция, тем печь меньше)
• выбирая вид печи необходимо учитывать из какого материала построен дом (печь должна быть максимально безопасной)
• печь не должна разрушиться в то время, пока она не используется
• если планируется использовать печь, как камин, то выбирается вариант с красивой и удобной дверцей.

Тандыр или русская печь

Тандыр – древняя конструкция глинобитного очага куполообразной формы. Распространена в разных регионах: от Центральной Азии и Севера Китая до Африки и Латинской Америки. Сочетает высокую теплоемкость с топливной экономичностью, ведь на исторической родине этих печей никогда не было избытка дров.

Древний тандыр

Отличительная черта тандыра – однокамерная конструкция с высоким круглым сводом. Рабочая температура в топке выше, чем в русской печи. Поэтому тепловой режим при готовке пищи интенсивнее, что влияет на ассортимент блюд. Кухня славится богатством рецептов, основанных на томлении: каши, зерновые блюда, разнообразные супы и отвары.

Заготавливаем материалы

В настоящее время печники используют схему русской печи, которая оснащена плитой и небольшой лежанкой. Такая конструкция была разработана конструкторами в начале 20 века.

Чтобы сложить русскую печь, понадобятся такие материалы:

• Полнотелые обожженные красные кирпичи 250×120×65 мм – 820 штук;
• шамотные (огнеупорные, марки ШБ-8) кирпичи – 65 штук;
• металлическая дверка для поддувала;

• прочистные люки «ДП-1» – 8 штук;
• колосниковая решетка «РД-6» – 1 штука;
• металлическая дверка для топливника 250×280 мм «ДТ-4» – 1 штука;
• чугунная варочная двухконфорочная поверхность 700×400 мм – 1 штука;
• задвижки «ЗВ-3у» 275×150 мм – 2 штуки;
• задвижки «ЗВ-6» 280×255 мм – 2 штуки.

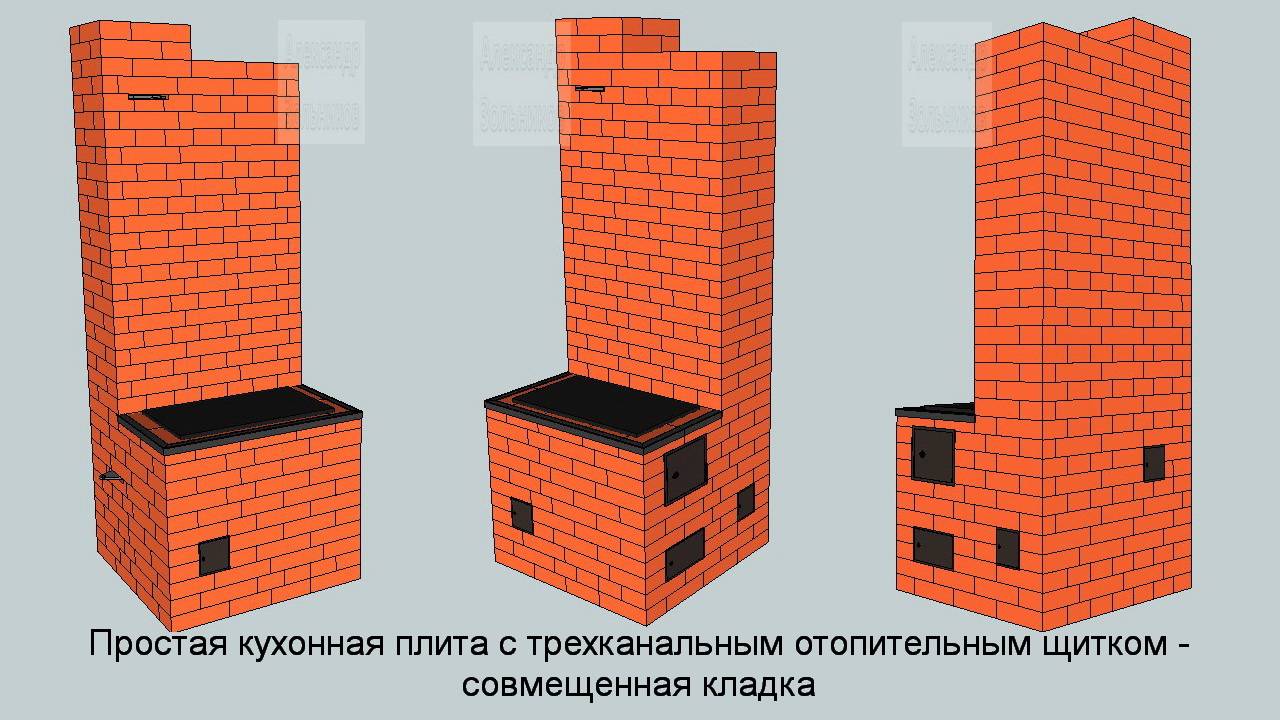

Кладка простого варианта печи

Самостоятельная кладка простейшего типа печки предусматривает изготовление основания и массива.

Создание фундамента

Практичный бетонный монолит с усилением уголком из металла по ребрам прост в сооружении. В готовом виде фундамент должен выступать на 5-7 см от печи. Глубина залегания – не более 75 см, для одноэтажного дома допускается 50 см, для двухэтажного – 1 м. основание не доводится до напольного покрытия на 14 см, покрывается толем или рубероидом для гидроизоляции.

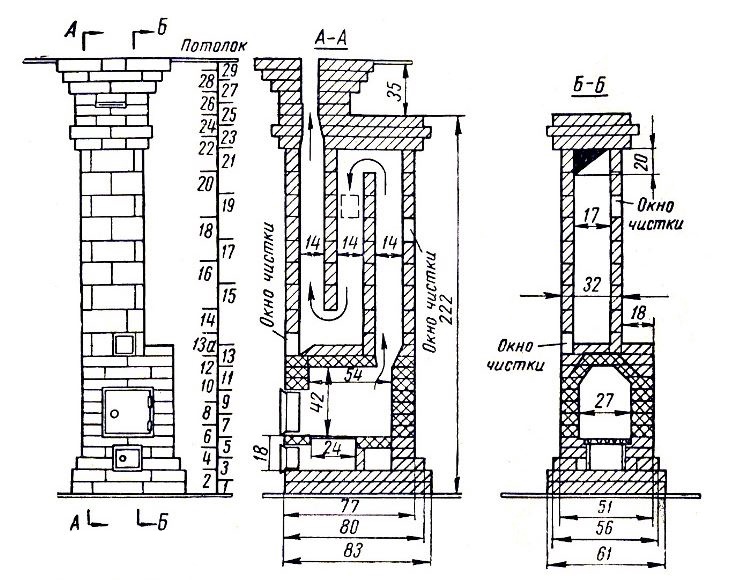

Схема кладки русской печи

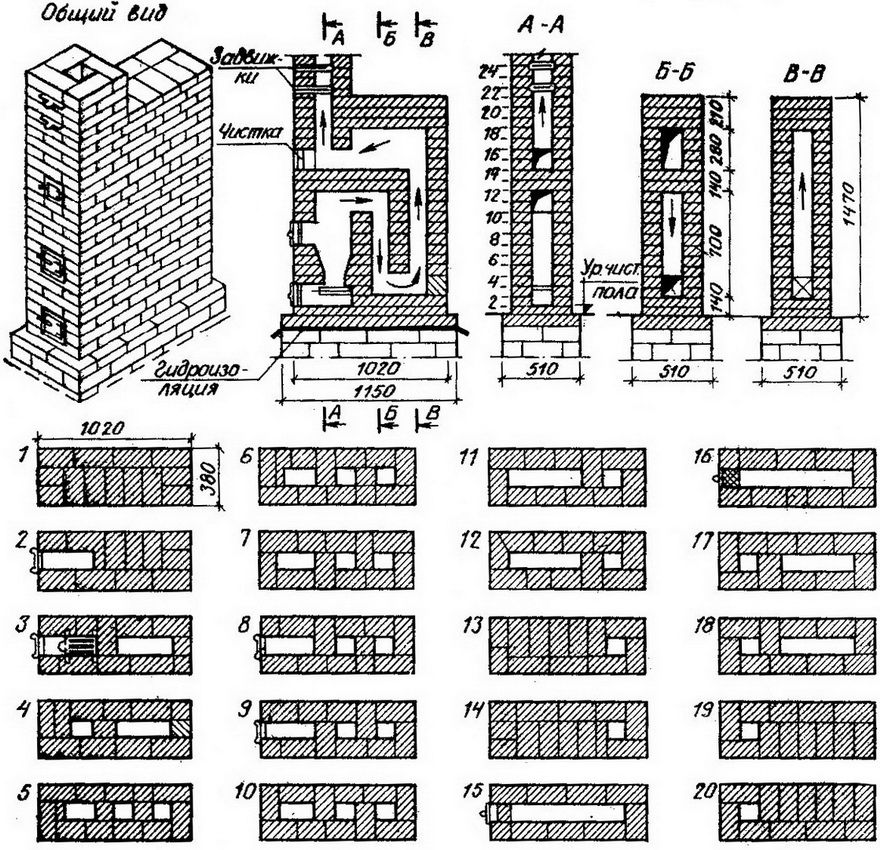

Способ порядковой кладки

Чтобы сложить печку своими руками, пошаговая инструкция для начинающих мастеров не должна быть сложной.

Порядковый способ монтажа:

1. Разметка будущего изделия на гидроизоляционном покрытии.
2. Выкладка всплошную первого ряда с проверкой ровности. Формирование поддувальной камеры.
3. Монтаж поддувальной дверки. В ушки продевается стальная проволока и запускается в швы. Для устранения смещения створку временно придерживают кирпичами.
4. Установка калибровочных реек и укладка второго-третьего ряда.
5. Формирование каналов для удаления сажи в четвертом ряду. Для каждого отверстия понадобится отдельная створка.
6. В пятом ряду простейшая схема предусматривает установку колосниковой решетки. Ее фиксируют в специальных углублениях нижнего ряда. Дверку, через которую будут топить сооружение, временно фиксируют кирпичами или деревянной планкой.
7. С шестого ряда переходят на огнеупорный кирпич.
8. С седьмого ряда делают газовые отводы и выкладывают шамотным кирпичом вертикальные стены. Материал ставят на ребро.
9. Выбивание по ¼ кирпича под топочную створку в восьмом ряду.
10. Укладка проволоки под чугунную деталь в 9-м ряду.
11. В 11-м ряду в проем камеры ставится топочная плита с уплотнителем из базальтового картона или асбестового шнура. Торцевая часть варочного места оформляется металлическим уголком.
12. От 12 до 16 ряда делают камеру.
13. Изготовление опоры под кирпичи 17-го ряда посредством укладки стальных полос на боковые стенки.
14. С 18 по 19 ряд выполняется сплошная кладка, устанавливаются два теплообменника по вертикали.
15. Обустройство горизонтального канала для удаления сажи и формирование духовки в 20-м ряду.
16. Перекрытие дверки в 22-м ряду.
17. Создание перекрытия газохода по горизонтали в 23 ряду. Монтаж стальных полосок над духовкой.
18. Установка очистной створки и перекрытие ниши в 25-28 ряду.
19. Крепление задвижек вертикального газохода (сначала рамок, затем перегородок) в 30-м ряду.
20. Выкладка переходного участка дымохода в 31-35 рядах.
21. Сооружение распушки с 36-го по 38-й ряд.

Дымоходный стояк выкладывают с 1 по 26 ряд, центральную заслонку ставят в 27 ряду, а в 31-м сечение кладки должно быть меньше для вывода трубы через крышу.

https://

Кирпичная или металлическая?

Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.

Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.

Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.

Выбор того или иного типа печи зависит от условий, где планируется её использовать.

Строим русскую печь своими руками: особенности устройства и кладки

Никто не скажет что русская печка — это идеальное устройство, которое не имеет своих минусов. Для того чтобы вкусно готовить на ней, у хозяйки должна быть хорошая сноровка, чего нет у современных женщин. Ежедневно утром нужно топить её, а значит, кому-то надо колоть дрова. Минусом этого отопительного прибора, считается то, что выделяемое тепло находится на уровне чуть выше пода, то есть на высоте почти 1 метр от пола. В наше время конструкции делаются так, чтобы она прогревалась на всю высоту. В конструкции есть чугунная плита, чтобы можно было готовить пищу. Если вы планируете строить печку своими руками, воспользуйтесь нашими советами и инструкцией.

Проекты

Первый проект, который хотим предложить – комбинированная конструкция, отвечающая сразу за две функции: обогрев помещений и приготовление пищи, другими словами — варочно-отопительная печь. Возможно, это наилучший вариант дачной печи, так как она имеет небольшие размеры, достаточно экономична и проста в постройке. Внешний вид весьма аскетичен, но для дачи вполне достаточен.

Второй вариант заслуживающий внимания – компактная печь, предназначенная только для обогрева помещений. Конкурентное преимущество модели – небольшие габариты при высокой теплоемкости.

Еще одним прекрасно подходящей для дачи печью является печь малютка, являющееся компактной варочно-отопительной печью. Имеющей более высокое КПД по сравнению с первым вариантом, но немного сложнее в постройке. Мы подробно разобрали порядок строительства печи малютки в отдельном материале — проект и строительство печи малютки.

Возможно, кому-то из читателей захочется чего-то большего. Для вас мы подготовили подборку печей, которые как правило строятся не на даче, а в жилом доме. Разумеется, они сложнее и дороже в постройке:

• «шведка» – отопительно-варочная конструкция с увеличенной духовой частью;
• голландка – эргономичная отопительная печь с вместительным прямоугольным топливником без поддувала;
• русская – крупногабаритная варочно-отопительная печь с характерной широкой верхней частью, которая может использоваться для хозяйственных нужд.
• камин — для тех кому не нужно готовить на печи, а хочется лишь добавить уюта.

Инструменты для строительства печи

Вне зависимости от модели, прежде, как построить русскую печку, подготавливают такие инструменты:

1. Мастерок. Его задействуют, чтобы нанести на кирпичи раствор, также им пользуются для очистки кладки от излишков смеси, которая выступает между швами.
2. Молоток – кирка. Требуется для раскалывания кирпича и его обтесывания, поскольку в процессе кладки может понадобиться подгонка.
3. Расшивка. Применяется в случае, когда планируют для украшения агрегата использовать декоративную плитку.
4. Уровень. Его используют на разных этапах проведения строительных работ для проверки ровности кладки рядов кирпичей.
5. Отвес. С его помощью измеряют вертикальность стен.
6. Порядовка. Является полезным приспособлением. Когда строится русская печь – порядовка помогает получить вертикальность кладки при соблюдении равной толщины горизонтальных швов.
7. Правило. Им пользуются один раз для того, чтобы подровнять поверхность фундамента.
8. Лопатка. Ею мешают смесь.
9. Емкость. В ней замешивают раствор.
10. Мерная планка. Ею измеряют ширину швов.

О проблемах

Иногда уже после установки печи возникают проблемы. Например:

1. Конструкция «завалилась» набок. Значит, фундамент недостаточно просох. Это большая неприятность. Печь придется разбирать и собирать заново.
2. Лежанка не греется. Значит, неправильно смонтирована система воздушного обмена внутри печи. Вероятно, печь придется демонтировать и проверять по схеме, все ли выполнено в строгом соответствии с ней.
3. Не греет плита или духовой шкаф, значит, открытый огонь слишком удален от них из-за большого количество рядов. Их нужно уменьшать, для этого — разбирать систему.
4. Дым остается в помещении — не функционирует дымоход и труба. Этот вопрос нужно решать срочно, чтобы избежать несчастного случая. Печь разбирают и проверяют на соответствие схеме. Дымоход может быть очень узким, иногда ему требуется расширение.
5. Печь очень быстро нагревается и быстро остывает. Возможно, выбран неправильный и некачественный кирпич, который не соответствует государственному стандарту. Чтобы решить проблему, придется всю работу переделывать.

Не допускайте эксплуатации печного сооружения, если агрегат функционирует неправильно. Лучше потратить время и переделать, чем пострадать от угарного газа или слабой топки.

Специфика использования раствора

Как определить консистенцию раствора

Перед тем как класть самостоятельно печку, нужно определиться с типом раствора. В строительстве отопительных изделий применяются:

• Известковое или цементное тесто – вязкость состава зависит от специфики грунта. Для почвы с небольшим уровнем влажности подойдет известковая или известково-цементная смесь. На влажных грунтах используют цемент.
• Глинопесчаный раствор – для корпуса и дымооборотов.
• Шамотный песок, смешанный с огнеупорной глиной – для футеровки. Толщина шва должна быть минимальной.
• Готовые смеси – камни укладывают на шамотные или глинопесчаные составы.
• Известковый или цементно-известковый раствор – для связки составляющих печки на чердаке.
• Цементное тесто – для наружной поверхности трубы.

Фундамент для печи

Поскольку удельная масса всей конструкции высокая, ей необходим крепкий фундамент.

• Фундаменты для печи подразделяют на такие виды:
• железобетонные;
• свайные;
• свайно-винтовые;
• столбчатые;
• выложенные из блоков.

• Гравийно-песчаный тип почвы требует подготовки мелкозаглубленного основания;
• При глинистом или осадочном грунте, заливка фундамента выполняется с использованием щебневой подушки;

Различия между обустройством фундамента для кирпичной и железной печки Источник kaksdelatbanyu.ru

• В зоне вечной мерзлоты используют свайно-винтовое основание;
• Сухие скальные грунты позволяют обойтись или минимальной толщиной основания или не использовать его совсем;
• В зонах насыпного грунта печь устанавливать нельзя.

Этапы обустройства основания для кирпичной печи:

• Учитывая тип грунта и глубину его промерзания, подготавливается котлован.
• Дно трамбуется с горизонтальным выравниванием. Равномерным слоем насыпается щебень, битый кирпич и бутовый камень. Снова трамбовка.
• Подготавливается раствор (пропорция 1:3). Насыпь заливается раствором;
• Дальше три варианта:

1. использовать сочетание щебня и цемента;
2. применить каркас из арматуры с последующей заливкой его бетоном;
3. заливается бетонная армированная плита, на которой из кирпича и заливки из бетона и бута, делается фундамент.

К следующим этапам переходят после того, как весь использованный раствор высох.

• Укладка трехслойной гидроизоляции.
• Дальше укладываются по рядам кирпичи.

Нельзя использовать в строительстве кирпичи, хранившиеся под открытым небом. Из-за неоднократного промерзания и намокания они становятся хрупкими, что уменьшит эксплуатационный срок печи.

Принцип действия

В подовой печи высокий КПД при минимальном расходе топлива Работа подовой печи отличается от классической. Основное свойство таких изделий – высокий КПД при минимальных тратах топлива. Прогорание распределяется равномерно. Благодаря поступающему через дверцу топки воздуху происходит достаточное окисление дров, повышающие качество их сгорания и уровень выделения тепла.

Закладка дров осуществляется на нижнем уровне в загрузочной камере. Затем в рабочей зоне происходит процесс горения. С верхнего уровня отводятся газы и происходит теплообмен.

Для поддержания высоких температур (около 400°С) корпус печи делают из нержавеющей шлифованной стали. Выкладку изготавливают из шамотного кирпича или другого огнестойкого материала.
