Отопительные печи длительного горения для дома

Изготовление буржуйки с водяным контуром своими руками

Для самостоятельного изготовления печи-буржуйки потребуются навыки работы с металлическими изделиями и умение обращаться со сварочным аппаратом.

Определение параметров печи

1. Когда предполагается применять большие дрова, загрузочное отверстие в топочной зоне делают размером 40х40 см. Если топливными элементами станут маленькие древесные куски или уголь, то приемлемые параметры отверстия — 20х20 см.

2. Если дымоотвод будет располагаться на задней стороне топки, то угол его наклона должен быть не менее 30 градусов. Так будет гарантирована хорошая тяга. Если ошибиться с углом, то отвод дыма замедлится, и он проникнет в помещение.

3. Теплоёмкость печи можно увеличить, если по её боковым сторонам прикрепить несколько металлических пластин перпендикулярно поверхности стенки. Их максимальная толщина — 5 мм. Так наращивается площадь греющей поверхности этого агрегата, а значит, и его тепловая отдача.

4. Для достижения этого же эффекта конструкцию можно обложить кирпичами. Стенка из такого материала позволит печи дольше удерживать тепло, а также обеспечит её высокую пожарную безопасность.

Видео: проект печки-буржуйки с водяным контуром

Необходимые материалы и инструменты

Форма печи может быть:

• круглой;
• квадратной;
• прямоугольной.

В первом случае применяется труба или металлическая бочка. Её минимальный диаметр — 30 см, а толщина стенок — 5 мм. Для прямоугольных и квадратных печей используют листовой металл. Для дымоотвода задействуется труба с минимальным диаметром в 10 см и толщиной 1 мм. Меньшая толщина здесь нужна потому, что температура выводимых из топки газов значительно ниже, чем в топочном отсеке.

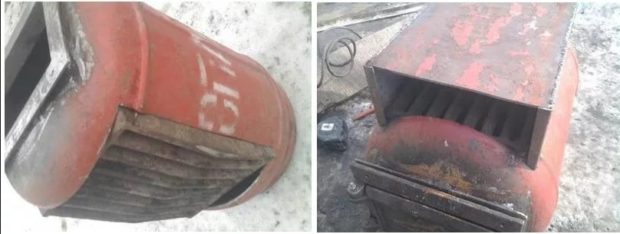

Для изготовления круглой печи-буржуйки можно использовать старый газовый баллон

Для работы потребуется такой набор инструментов:

1. Сварочный аппарат. Минимальная сила тока — 200 А.
2. Молоток.
3. Жёсткая металлическая щётка.
4. Болгарка с диаметром круга 12,5 см.
5. Плоскогубцы.

Изготовление печи-буржуйки

Перед разметкой, сваркой и монтажом необходимо переодеться в рабочую форму, чтобы не получить ожоги или ссадины. Далее приступаем к работе:

Перед раскроем важно определиться с толщиной стенок задуманной буржуйки. Если вы намерены применить листовой металл, то сначала днище планируемой печи скрепляется со всеми её стенками, кроме передней

Низ устанавливается на минимальной высоте 25–30 см. Так снижается шанс нагрева пола.

Затем устанавливаются ножки для буржуйки. Они также изготавливаются металла и привариваются к основанию. Все компоненты соединяются только под прямым углом. Закреплять все детали нужно с помощью сварочной техники, применяя тавровый шов.
На перегородке между топочной камерой и поддувалом делается несколько прорезей. Это щели для устранения золы. Они выполняются на расстоянии 5 см от стен печки. Можно использовать готовую решётку, сваренную самостоятельно или купленную в магазине. Ниже прорезается проём поддувального отсека.

Далее присоединяется передняя стенка конструкции. В ней заранее устраивают проёмы для дверок. Сбоку этих отверстий прикрепляются навесы, на которых закрепляются дверки топочного отсека и поддувала. Дверки оснащаются засовами или задвижками.
После окончания сварочных работ все швы проверяются на предмет дефектов. Затем приваривается верхняя сторона буржуйки и дымоотводная труба.

Монтаж водяного контура

Как правило, состав водяного контура следующий:

1. Бак для расширения.
2. Трубы.
3. Теплообменник.
4. Радиаторы.

Вода, увеличив свою температуру в теплообменнике, следует по трубам в радиаторы. Там она остывает, а потов снова направляется в теплообменник.

Последовательность монтажа водяного контура:

1. Установка радиаторов.

2. Подсоединение труб, ведущих от печи к радиаторам. На участках выхода и входа ставится арматура для регулировки.

3. Монтаж расширительного бака. Он уберегает трубы от разрыва. Разрыв может возникнуть от расширения нагревающейся воды. Лишняя горячая вода сливается в расширительный бак. Когда теплоноситель остывает, он возвращается обратно в трубопровод.

Устройство печей – детальный разбор особенностей

Приступая к изготовлению, предварительно знакомимся с особенностями устройства, работой. Составляем для печи чертежи , исходя из материалов, которые планируем применить. Как основной материал наиболее подходит стальная труба диаметром 400 мм или такая же чугунная. Стенки должны быть толще, лучше 5 мм, тогда печь прослужит долго, особенно чугунная. Тонкий металл служит недолго, стенки быстро прогорают.

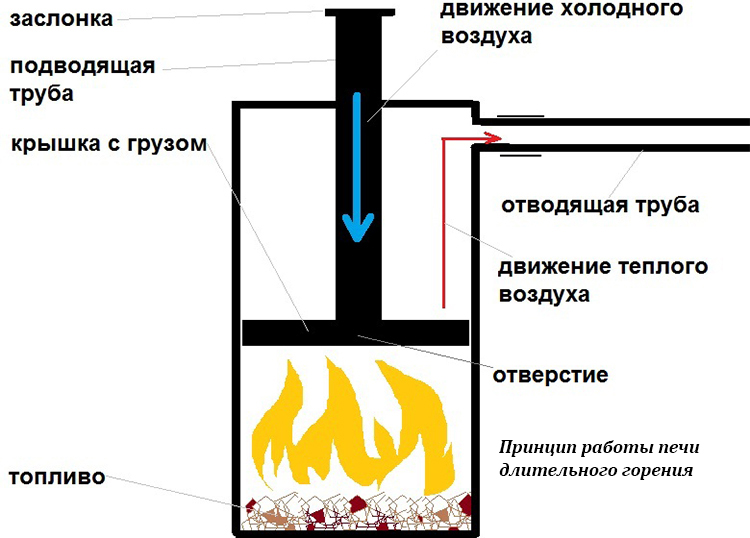

На рисунке представлена работа печи долговременного горения.

Устройство состоит из трех частей. В нижней зоне находится твердое топливо, которое медленно тлеет. Выше зона сгорания газов и отвода дыма. Между ними загрузочная зона, которая постепенно уменьшается по мере выгорания топлива.

Для любой схемы обязательным является воздушный регулятор, который определяет продолжительность горения. Это диск из стали толщиной 5 мм. Посредине вварена труба, по которой воздух поступает в камеру. По мере того как сгорает топливо суточной нормы закладки, диск постепенно опускается. Для беспрепятственного скольжения он делается несколько меньше внутренних размеров топочного отделения. Снизу распределителя  расположена крыльчатка высотой 5 см, с большими размерами ускоряется процесс горения, что нежелательно.

Труба для подвода кислорода диаметром 100 мм для изделия из бочки и 60 для баллонного или из трубы. Отверстия в распределителе соответственно 90 или 50 мм, иначе в камеру сгорания попадет много кислорода, топливо будет сгорать быстрее. Наверху приточной трубы устанавливается заслонка для регулирования тяги. Возможны два варианта исполнения: печь с воздушным прогревом и котел, который нагревает воздух и одновременно воду для обогрева помещения. Вода нагревается в змеевике и поступает к радиаторам. На схеме ниже показана подобная конструкция.

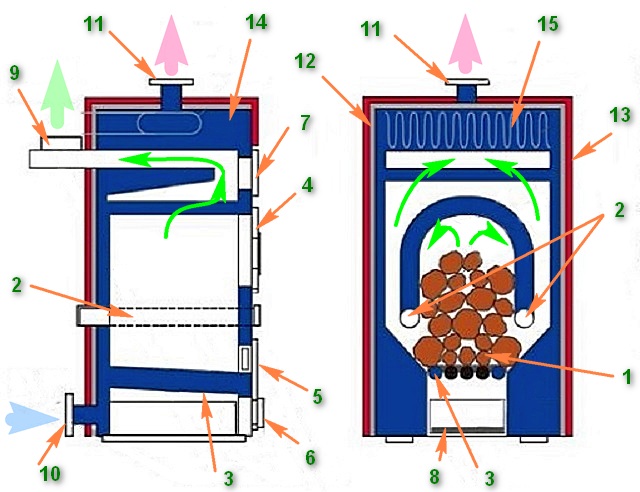

Достоинства комбинированной отопительные системы

• Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
• Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.

Внешний вид печи может быть выбран владельцем дома

• В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
• Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

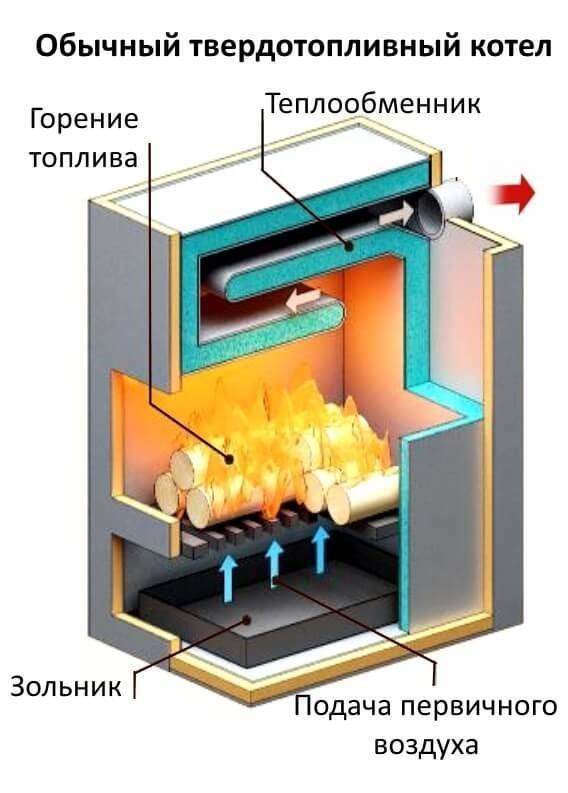

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

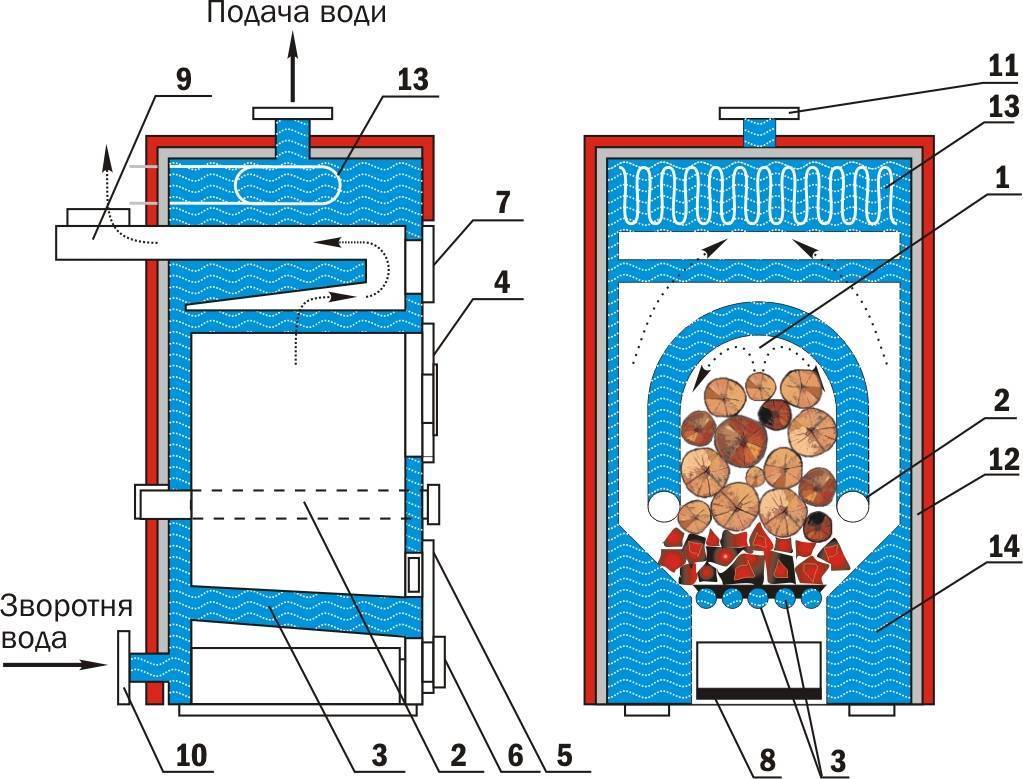

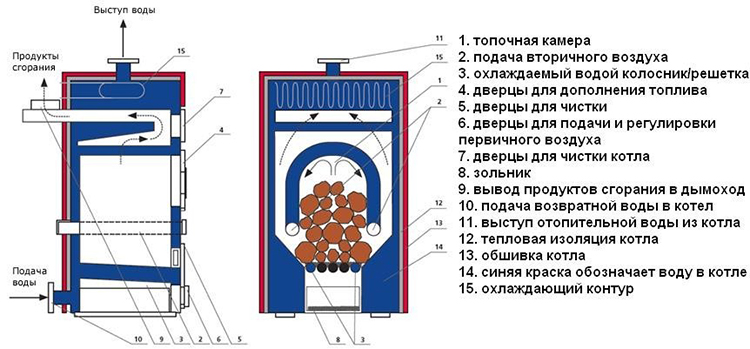

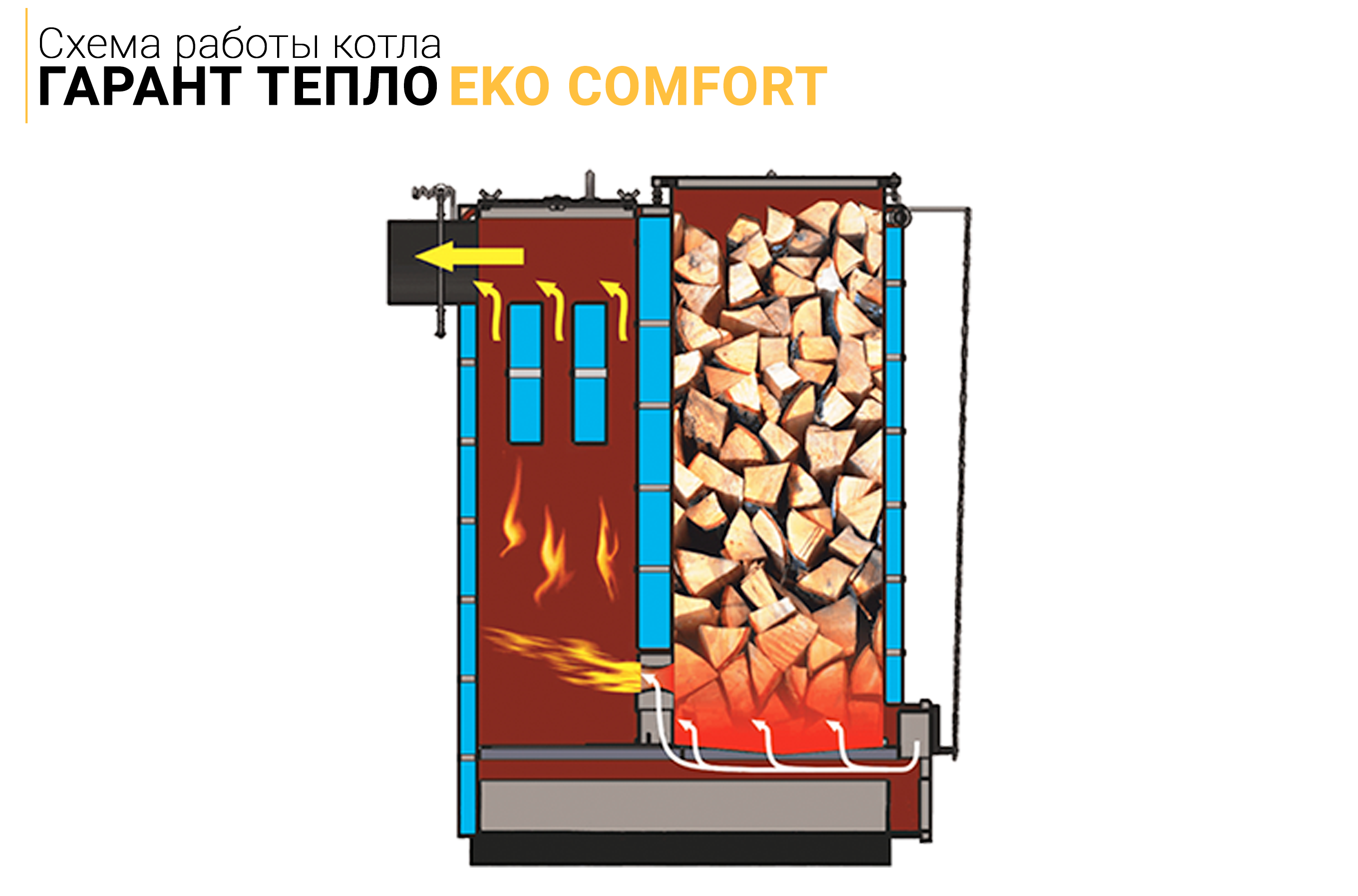

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

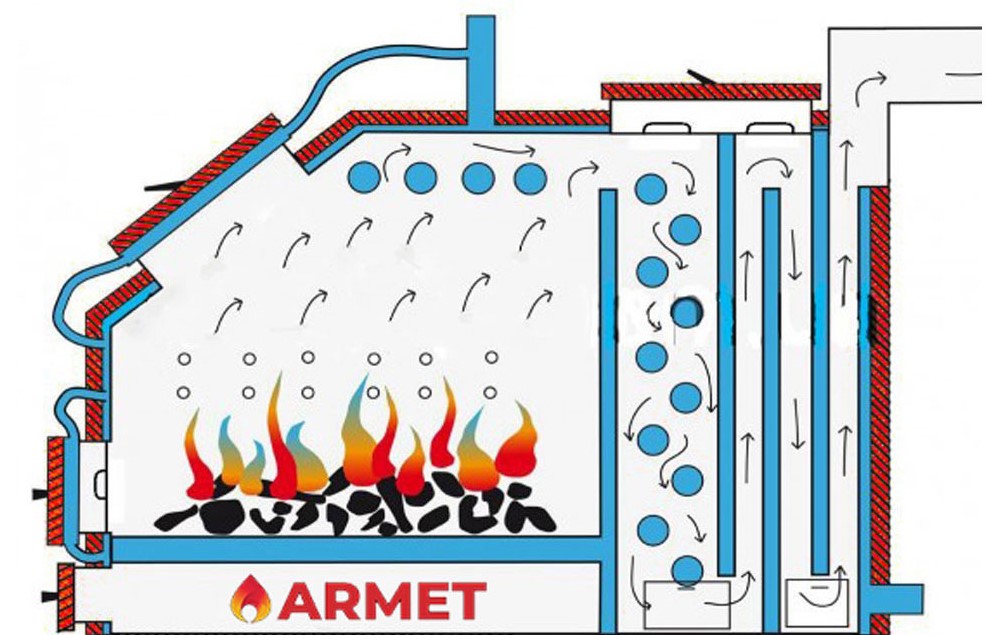

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

• Установить теплообменник на дымовую трубу – самый простой вариант;
• Соорудить вокруг корпуса котла сплошную водяную рубашку;
• Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель.
Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

1 Особенности устройства и работы совмещенной обогревательной системы

Русская печь всегда была центром притяжения в деревенском доме. В ней готовили пищу, вокруг холодными зимними вечерами собиралась вся семья, каждый хотел получить свою долю желаемого тепла. Никто не стремился уединиться в дальнем углу или возле окна – оттуда тянуло сыростью и холодом. Современные печи в значительной степени унаследовали этот недостаток: рядом с ними даже жарко, но чем дальше, тем холоднее. Качественная теплоизоляция немного нивелирует этот минус, но не полностью.

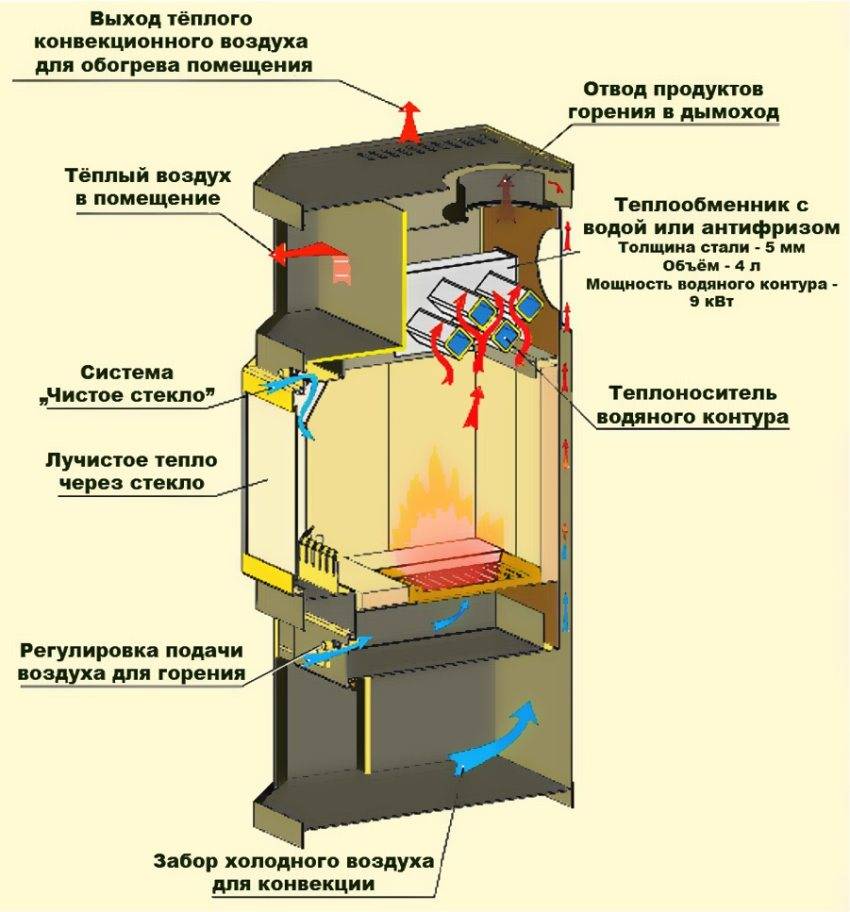

Комбинированный отопительный прибор, которым является печь с водяным контуром, совмещает в себе преимущества твердотопливного котла и традиционного обогрева дровами. Ее отличие от покупного оборудования в том, что нагревается вода и стенки печи, которые вместе обогревают помещения. В отличие от металлического котла, который быстро охлаждается после прекращения топки, кирпич аккумулирует энергию и отдает ее продолжительное время.

Функцию нагрева теплоносителя, который циркулирует по трубам и радиаторам, выполняет изделие из металла, размещенное в топливнике. Существует много вариантов его исполнения, но суть всегда одна – это емкость, наполненная водой, которая имеет вход и выход, подключенные к отопительной системе. Конструкцию со всех сторон закрывает кирпичная стенка. Огонь, разведенный в такой печи, нагревает не только кожух, но и воду. Тепловая энергия отдается от нее через трубы и радиаторы в помещения, довольно удаленные от исполняющего роль котельной.

Сама печка своими стенками обогревает комнату, где размещена, и в меньшей степени смежные. Основное преимущество, которым она обладает, имея встроенный котел, что отапливает горячей водой все здание. В этом отношении она выполняет ту же функцию, что и твердотопливный котел. Отличается от большинства покупных металлических изделий тем, что используется при желании хозяев для приготовления пищи. Один из возможных вариантов такой печи – монтаж водогрейного устройства внутри варочной плиты.

Могут появиться сомнения относительно расхода дров или угля и эффективности конструкции. Обычное печное отопление за час производит около 6 тысяч килокалорий, прогревая небольшое строение из одной-двух комнат. В совмещенной модели основная нагрузка приходится на водяной котел, который производит бо́льшую часть тепловой энергии, отдает ее на площадь, значительно превосходящую ту, где находится источник. При этом количество сжигаемого топлива сопоставимо с обычной печью, а покупной котел расходует гораздо больше.

Устройство эффективное, при одновременном функционировании обоих модулей способно производить около 20 тыс. ккал в час. Этого достаточно, чтобы обогреть здание площадью 300 м2. В непрерывной топке нет необходимости, чем страдает газовая система, где автоматика отключает котел только на непродолжительное время. Достаточно поджечь дрова 2 раза в сутки и поддерживать огонь несколько часов, чтобы даже при сильном морозе в доме было комфортно.

Существуют небольшие минусы подобной системы. Встроенный теплообменник уменьшает объем топливника, печь прогревается не в такой степени, как без него. Находят компромисс между размерами в зависимости от того, на какой модуль планируется возложить большую нагрузку. Второй вариант – печь длительного горения, когда температура практически в течение суток будет одинаковой, только во время перезагрузки немного упадет. Правда, к ней предъявляются особые требования.

Дача, где хозяева бывают изредка, не подходит для водяной системы – зимой теплоноситель замерзнет. Летом варочную плиту со встроенным котлом невозможно топить – в комнатах будет очень жарко. Сливать воду нельзя по двум причинам: металл сильно разогревается без охлаждения, при постоянном использовании перегорает. Второе нежелательное последствие – трубы изнутри ржавеют, постепенно выходят из строя. В таких случаях применяют альтернативные способы приготовления пищи.

Изготовление металлической печи

Печное отопление с водяным контуром в деревянном доме можно сделать на основе металлической печи, хотя ничто не мешает отдать предпочтение кирпичу. Но с металлом меньше возни, а еще такая печка займет минимум места. В качестве основы возьмем схему самой простой буржуйки и выкинем из нее внутренние перегородки.

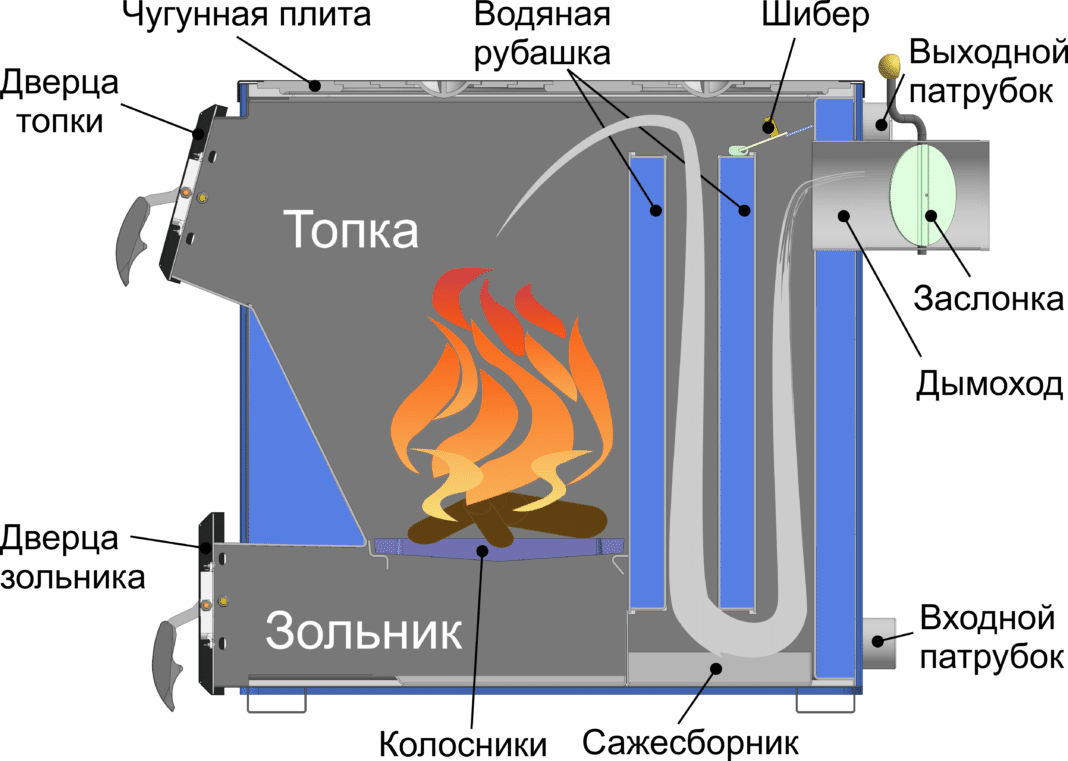

Предлагаем Вам чертеж одной из самый простых, но в тоже время эффективных металлических печей.

Эти перегородки необходимы для реализации пиролизной схемы горения, но в случае с нашим водяным отоплением они становятся не нужны. Вместо них весь внутренний объем займет теплообменник. Его можно изготовить из труб или листового металла – в последнем случае его площадь будет несколько больше, что увеличит тепловую мощность нашего агрегата.

Для изготовления печи потребуется листовой металл толщиной 4-5 мм. Вырезаем стенки, изготавливаем из арматуры колосниковую решетку. Монтируем основание, ставим внутрь теплообменник, собираем конструкцию воедино. Устанавливаем дымоход, подключаем печь к системе водяного отопления, заливаем теплоноситель и проводим тестовый запуск

Обратите внимание, что помещение, в котором стоит металлическая печка, обогревается ее собственным теплом, без дополнительных радиаторов

Конструктивные характеристики и принцип работы

Подобно другим приборам длительного горения, функционирующим на твердом топливе, эксплуатация печи с водяным контуром осуществляется по следующему принципу: с одной закладки дров «выжать» максимум тепловой энергии. Использующийся в устройстве пиролизный метод разложения древесины на составляющие способствует увеличению периода горения до нескольких часов. Благодаря минимальному содержанию кислорода и высокой температуре образуется газ, за счет горения которого в жилом помещении длительный период поддерживается тепло.

Чтобы воздух не вмешивался в процессы медленного тления углей и сжигания газов, в камере сгорания установлена герметично закрывающаяся заслонка. С помощью этой детали создается принудительная вентиляция или, другими словами, регулируется поступление притока воздуха. Таким образом, чем шире открыта заслонка, тем интенсивнее будет пламя в печи. После сгорания дров задвижка плотно закрывается, препятствуя притоку воздуха, и в отопительном устройстве начинается процесс медленного тления углей.

Рекомендуем посмотреть видео, которое наглядно покажет, как работает метод пиролиза:

В качестве топлива для обеспечения функционирования печи длительного горения с водяным контуром используются:

• дрова;
• бурый уголь;
• пеллеты;
• древесные топливные брикеты;
• гранулы;
• щепа;
• прочие отходы деревообрабатывающей промышленности и сельского хозяйства.

Весь этот материал можно загружать в агрегат через топочную дверцу. Для более современных видов топлива (евродров, древесных гранул, пеллетов) процесс подачи в топливник автоматизирован. Их загрузка достигается за счет присоединения к печи топливного бункера с подходящим энергоносителем. Существуют и такие модели отопительных устройств, которые уже оснащены подобным прибором.

Пеллетные печи

Пеллеты сегодня завоёвывают энергетический рынок. Где-то они доступны ввиду того, что производятся из отходов. Где-то всё сложней раздобыть классическое топливо (дрова и уголь), а кому-то нравится то, что именно пеллеты пригодны для автоматизации на подаче.

К котлу устанавливается дополнительный бункер, куда загружается сразу большой объём пеллет и по мере расходования, топливо подаётся шнеком в камеру. Основной элемент любого такого котла – специальная пеллетная горелка, которую практически невозможно повторить в домашних условиях, и цена которой составляет большую часть от общей стоимости котла.

Котел пеллетный Валдай 15М2

Примеры моделей с водяным контуром:

• Валдай 15М2 – 15 кВт. В экстренных случаях сможет «переварить» и уголь и дрова. КПД на дровах 76%, на пеллетах до 90%. 120 – 125 тыс. руб.
• Куппер ОВК 10 (от Теплодара, Россия). Это не строго пеллетный котёл. Он может быть компактным твердотопливником с варочной конфоркой. Но добавлением бака и горелки превращается в пеллетный. Особенность ещё и в том, что бак надстраивается сверху и занимает меньше места в котельной, чем другие аналогичные приборы. Открытая камера, одноконтурный, КПД 75 %, цена: 75 — 90 тыс. руб.
• Пересвет 10МА (от Общемаш, Россия). Резервное топливо – брикеты и дрова. Бункер устанавливается рядом с котлом, одноконтурный. Цена – около 150 тыс. руб.

Перевести на пеллеты можно многие простые твердотопливные котлы, приобретя горелку и бункер (или даже соорудив последний, самостоятельно — получается несколько дешевле).

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

• Камера сгорания – в ней горят дрова с образованием пиролизного газа;
• Камера дожига – в ней происходит сгорание продуктов пиролиза;
• Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
• Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Универсальные печи для дома: дрова и электричество

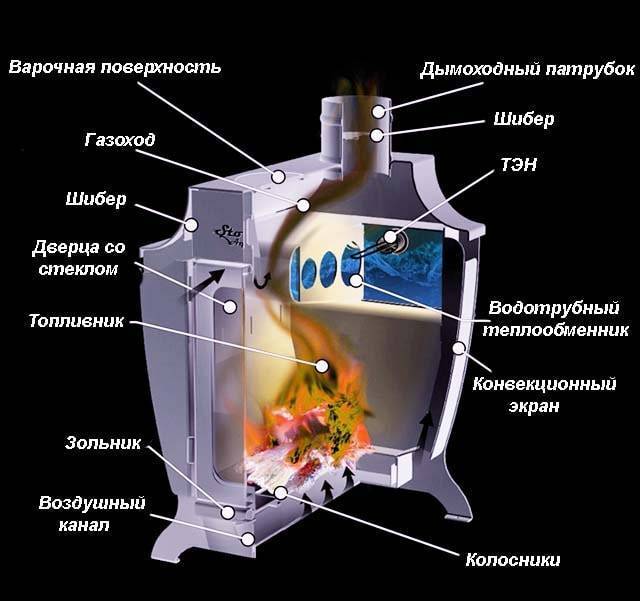

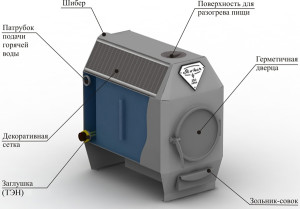

Эти отопительные устройства работают таким образом: когда печь, разогретая на дровах, начинает остывать, и температура теплоносителя опускается ниже установленной отметки, включается электрический ТЭН, который поддерживает тепло.

Это очень удобно, если вы ночуете на даче. Как известно, к утру печь в любом случае остывает, и, в результате, вы просыпаетесь в бодрящей атмосфере. А при таком механизме вы спокойно встаёте, завтракаете, отключаете ТЭН и можете снова подкинуть дров в топку. Удобно и экономично.

КПД таких комбинированных агрегатов очень высок, в устройствах поддерживается система тления для продления периода прогрева на твёрдом топливе

При монтаже водяного контура с таким котлом нужно помнить о том, что важно обеспечить и систему самотёка, так как гидронасос часто подводит

Куппер ПРО, Теплодар

Имеет встроенный ТЭН на 9 кВт и может работать не только на электричестве и дровах, но и на газу. Газовую горелку продают отдельно. Единственный недостаток агрегата – узкое отверстие для закладки дров.

Этот котёл может прогреть небольшой дом за считанные минуты

Тополь М, Zota

Для повышения КПД устройство оснащено трехходовым газоходом.

У этой модели есть свои нюансы. Главный из них – необходимость приноровиться в сильной тяге.

Этот котёл относится к бюджетной категории и может работать на электричестве, дровах и каменном угле

Каракан

Этот аппарат предназначен для неприхотливых пользователей.

Базовая модель включает в себя только твёрдотопливную систему, но дополнительно можно докупить комплектующие, установив ТЭН и газовую горелку

Этот недорогой аппарат заслужил многочисленные хвалебные отзывы. Время прогрева на одной закладке дров – 4 часа.

Особенности эксплуатации

Применение буржуйки имеет ряд особенностей:

1. Дымоотводный канал должен быть выведен на улицу через стену или потолок. Подключение трубы к системе вентиляции недопустимо. Места пересечения нужно изолировать негорючими материалами.
2. Современные металлические печи способны качественно обогреть одно помещение до 30 м2. При этом оно должно быть качественно утеплено.
3. При более обширной отапливаемой площади нужно использовать систему водяного отопления от той же печи.
4. В помещении с такой печью нужно иметь ящик с песком и держать наготове ёмкость с водой.
5. В доме желательно обустроить отдельное помещение с запасом дров для буржуйки, поскольку расход топлива велик.

Предлагаем ознакомиться: Надо регистрировать баню на садовом участке

Соблюдение правил эксплуатации и пожарной безопасности сохранят ваше имущество и здоровье.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Описание конструкции и принцип работы

По своему устройству печь длительного горения с принудительной подачей воздуха очень похожа на печь обычную, но имеется ряд принципиальных отличий:

1. Дверцы топки и зольника закрываются герметично.
2. Воздух в поддувало поступает по воздуховоду, входное отверстие которого находится на тыльной стороне печи. Длина данного элемента подобрана таким образом, чтобы поступающий воздух успевал хорошо прогреваться.

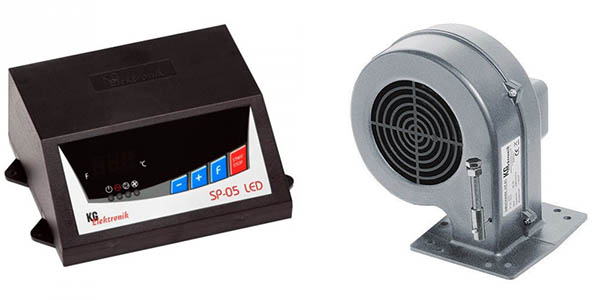

3. В воздуховоде установлен вентилятор марки KG Elektronik DP-02 (Польша), перед которым имеется лёгкая заслонка из жести. Нагнетаемый поток воздуха заставляет её подниматься, но как только вентилятор выключится, заслонка под собственным весом захлопывается и поступление кислорода в топку полностью прекращается. Работой вентилятора управляет контроллер марки KG Elektronik SP-05. Он ориентируется на показания температурного сенсора. Вся автоматика — вентилятор, контроллер и термодатчик — продаётся одним комплектом.

Блок управления и вентилятор

Принцип действия данной печи позволяет без снижения характеристик отбирать теплоту не только воздухом, но и жидкостным теплоносителем — водой или антифризом. Таким образом, если агрегат оснастить теплообменником, то его можно будет подключить к радиаторной системе отопления. Рекомендуемая ёмкость теплообменника — 50 л. Основной его объём будет располагаться над топкой, а небольшая часть охватит её в виде водяной рубашки.

При наличии теплообменника термодатчик устанавливается на его стенке. При остывании теплоносителя он даст команду контроллеру запустить вентилятор и котёл разгорится. Как только температура рабочей среды достигнет установленного пользователем максимума, тот же термодатчик заставит контроллер выключить вентилятор. Гравитационная заслонка опустится и печь потухнет.
