Коллектор для теплого пола: особенности выбора и эксплуатации

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

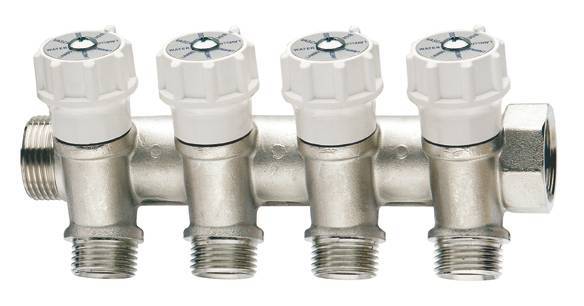

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

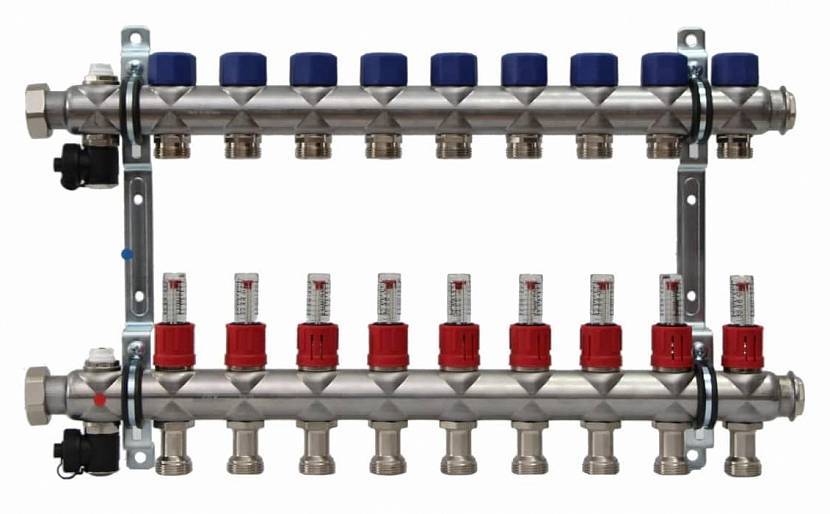

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

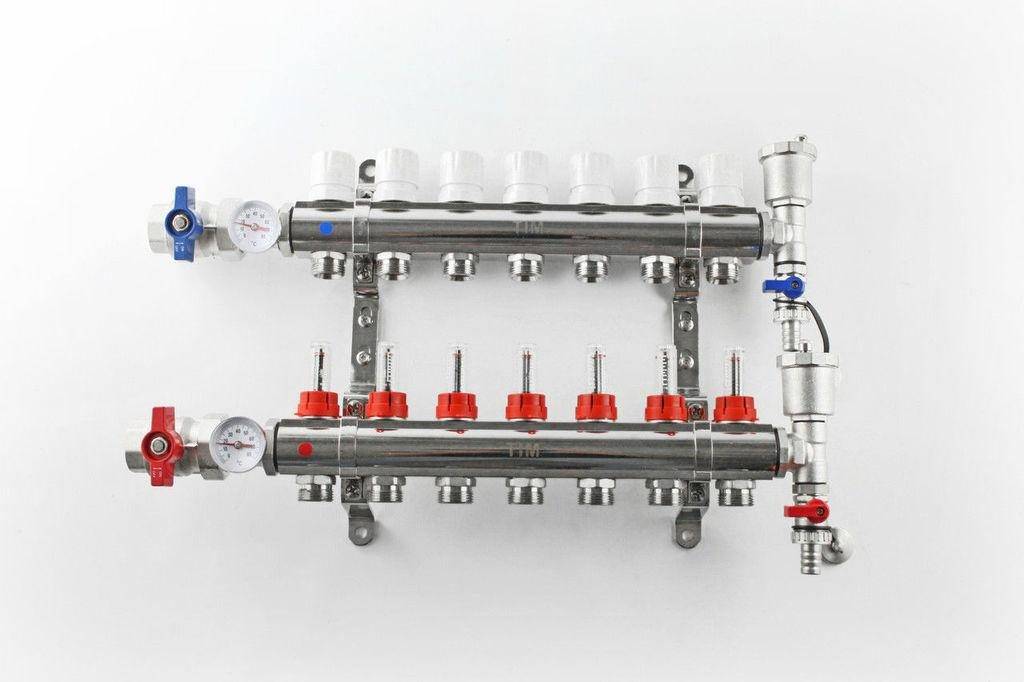

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

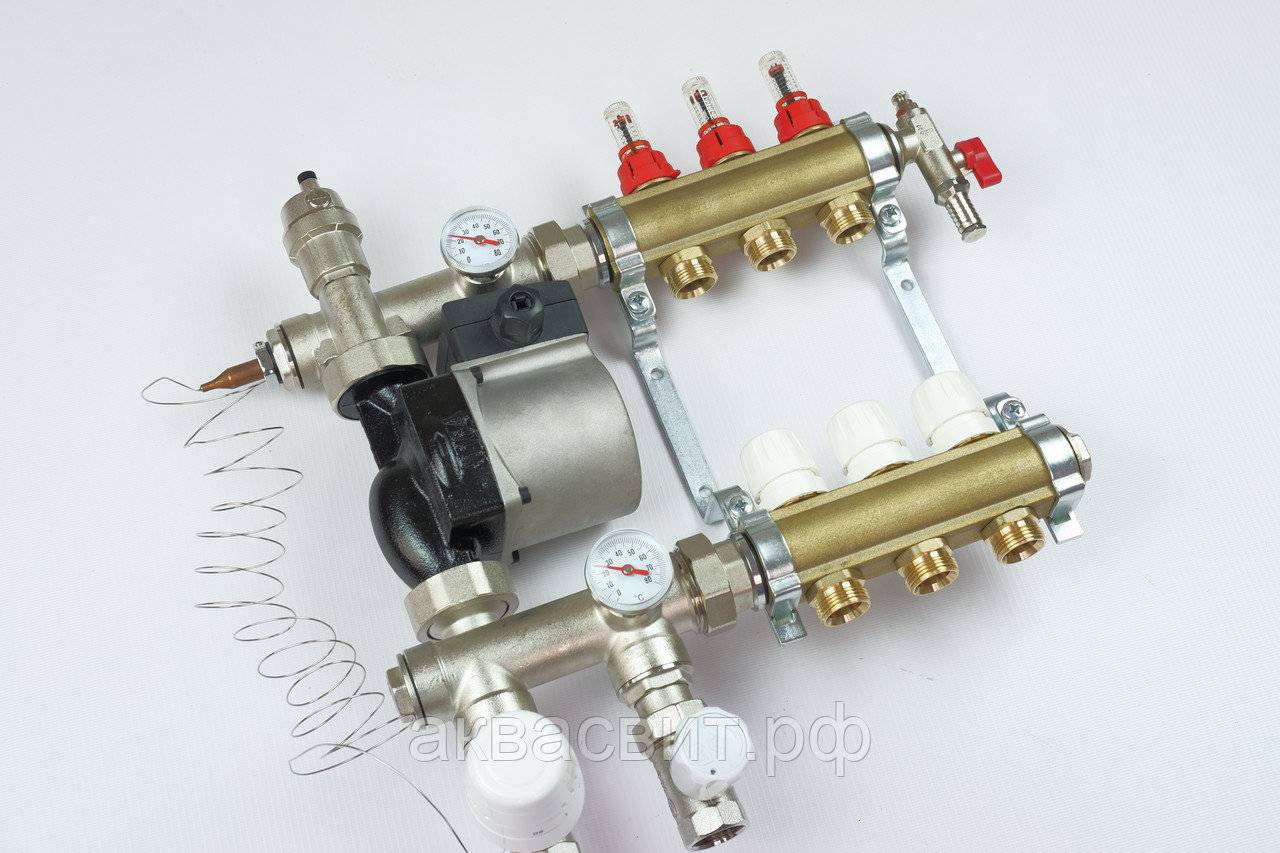

Коллектор и смесительный блок

Для подключения труб к системе отопления необходимо использовать распределительные коллекторы. Они представляют собой 2 гребенки, предназначенные для ввода и вывода теплоносителя в систему.

На патрубках монтируются элементы управления – расходометры и запорные клапаны. Последние могут иметь механическую регулировку, либо комплектоваться сервоприводами. Это удобно для создания автоматической системы регулирования температуры поверхности пола. Запорные клапаны подключаются к терморегулятору, который корректирует положение их штоков в зависимости от температуры нагрева пола или воздуха в помещении.

Внимание

Грамотно спроектированная конструкция должна содержать смесительный блок. Это трехходовой (двухходовой) клапан, один из патрубков которого подключается к входной трубе отопления, а второй – к обратной с остывшим теплоносителем.

Двухходовой клапан осуществляет подмес холодной воды, чтобы нормализовать температурный режим в системе до требуемого уровня. Датчик температуры воды устанавливается во входной гребенке и согласно его показаниям регулируется объем остывшей жидкости.

Для дополнительного контроля работы на устройстве установлены термометры, указывающие фактические показатели температуры теплоносителя в гребенках.

Недостатки отопительной системы с коллектором

  • У коллекторной системы отопления отмечается один очень значительный недостаток – это его высокая стоимость. Вариант контурного теплого пола с коллектором считается одним из самых дорогих. Для того чтобы коллектор теплых полов своими руками работал, необходимо приобрести и поставить циркуляционный насос. Так как от котла к каждому прибору идет отдельная ветка из труб, то стоимость труб заметно прибавляет увеличения цены всей системе в целом.
  • Собрать коллекторное отопление для теплых полов это довольно трудное и хлопотное дело, нужно учесть множество нюансов и особенностей технологической сборки.

Но коллекторная система в наше время считается самой лучшей с точки зрения надежности. Несмотря на достаточно высокие затраты по установке всех звеньев этой системы, она является эффективной и распространенной. Все частные застройщики понимают, что при ограниченных средствах на строительство лучше отдать пальму первенства надежной отопительной системе, а дорогостоящую отделку можно поменять на более дешевый вариант.

Этапы изготовления распределительной гребенки

Составление проекта отопления

При составлении схемы прохождения веток и подключения к коллектору следует учесть много вопросов.

  • Сколько веток отопления будет подходить к отопительному котлу.
  • Какой тип отопительного котла и его характеристики работы. Иногда отопительных приборов бывает два и больше.
  • Количество и описание характеристик отопительных приборов, которые будут подключены к системе в последующие годы (солнечные батареи или топливные насосы и др.).
  • Описание работы всего дополнительного оборудования, накопительных водяных баков, питательные клапаны, манометры и термометры, датчики и группы безопасности по ним.
  • Требуется определиться с параметрами подключения каждого из приборов в систему, прямой и обратной подачи теплой воды.
  • Составляется схема вхождения трубы каждого контура в коллектор. Трубы твердотопливных котлов, бойлеров дополнительного нагрева обычно располагают по бокам коллектора. Если газовый или электрический котел подключается без использования гидрострелки, тогда его тоже врезают сбоку. Если же нет, тогда удобнее делать ввод сверху.
  • Вход труб контуров отопления располагают сверху и снизу гребенки. Расстояние между входами может быть выполнено произвольными размерами, но рекомендуется делать их 10–20 см. Для зрительного выделения каждого контура рекомендуется зазор между прямым и обратным входом, котлом отопления выдержать одинаковым.
  • Для всех приборов, включенных в систему, таких как, насосы, модули и др., расстояние между обратной подачей и выходом указывается в технических параметрах и должно быть строго выдержано.

Процесс изготовления

Изготавливать распределительный коллектор удобнее всего из трубы квадратного сечения.

Вначале по заданным размерам подготавливаем два отрезка трубы, нарезаем отрезки для создания выходных патрубков из погонажных изделий круглого сечения. Обязательно зачищаем все детали от ржавчины, желательно обработать их антикоррозийным составом.

На теле трубы сделать разметку отверстий будущих входов и выходов, сверяясь с составленной ранее схемой. После проверки данных высверлить все отверстия. Далее, необходимо приступить к сборке коллектора, все места соединения труб с коллектором закрепить сваркой, тщательно обваривая все резьбы и патрубки. После приварки выбранного типа крепления, сбить окалину и зачистить места сварки. Остается только окрасить коллектор масляными составами для предохранения от коррозии и придания законченного вида.

Трубы PEX-EVOH

В большинстве случаев специалисты компании рекомендуют использовать трубы из сшитого полиэтилена высокого давления. В настоящее время в ассортименте есть 2 модели с диаметрами 16 и 20 мм. В качестве соединительных элементов используется система фитингов, изготовленных из сплава латуни.

Так как сшитый полиэтилен способен пропускать молекулы кислорода, поверхность трубопроводов покрывается защитным слоем из поливинилэтилена. Если же установить простые садовые шланги, которые внешне очень схожи с PEX-EVOH, то насыщение кислородом воды приведет к быстрому ржавлению стальных компонентов.

Дополнительные устройства

Чтобы система тёплого пола правильно функционировала, гидравлическое сопротивление в её контурах должно быть одинаковым, для чего рекомендуется монтировать петли примерно одной длины. Однако на практике такое далеко не всегда возможно сделать. Если к коллектору подключить напрямую контуры разной длины, основная часть потока теплоносителя пойдёт через наиболее короткий. Это объясняется тем, что у него самое низкое гидравлическое сопротивление.

Избежать проблемы помогают расходомеры, устанавливаемые на подающей гребёнке на каждом из патрубков, к которым подключены петли напольного отопления. Расходомеры позволяют регулировать потоки за счёт заужения и расширения просвета, через который жидкость поступает в конкретный контур. Использование расходомеров даёт возможность монтировать петли разной длины без ущерба для функционирования напольного отопления.


Блок с расходомерами на подающей гребёнкеИсточник leroymerlin.ru

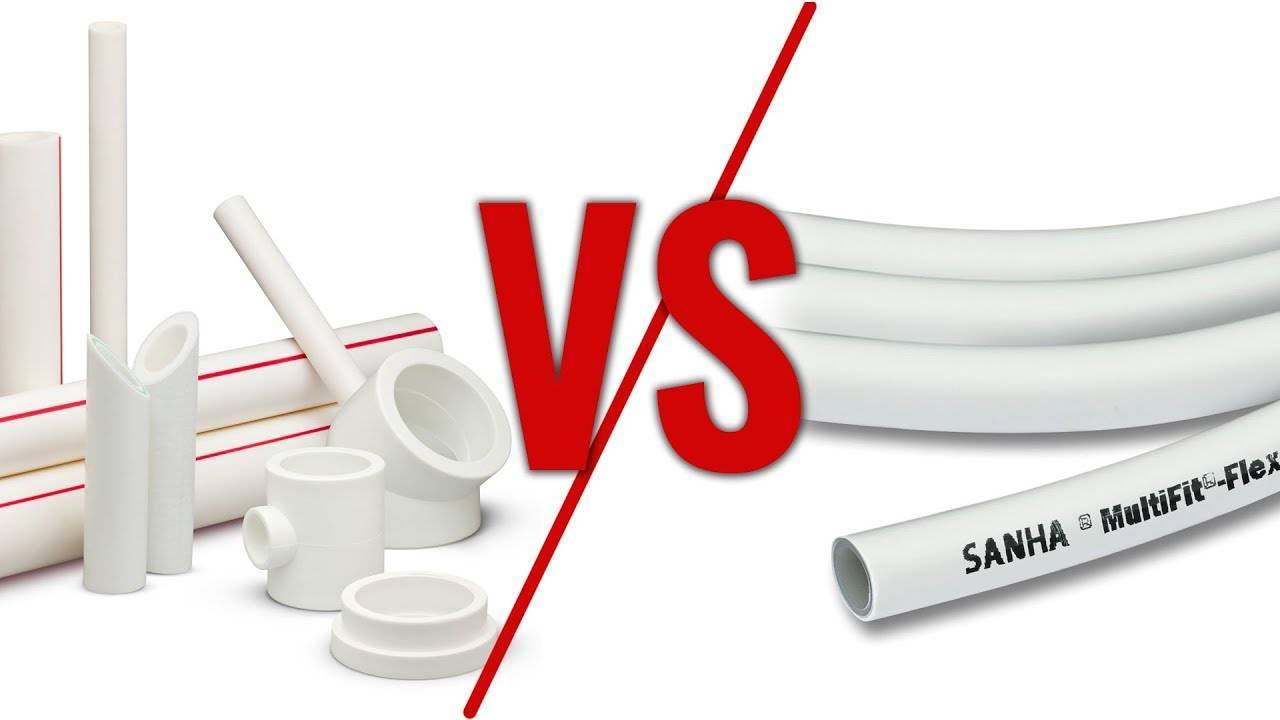

Выбор труб

Главным моментом монтажа коллекторной разводки – правильный выбор труб. В монтаже данной системы используют большое количество соединений, что влечёт за собой применение большого количества зажимов, фитинга. Для этой цели наиболее подходящим будут мягкие, гибкие шовные металлопластиковые или полиэтиленовые трубы. Для выхода патрубков из коллектора используются медные трубы.

Данные трубы обладают свойствами предотвращения попадания воздуха благодаря специальному покрытию внешней стороны поверхности.

Наиболее оптимальный диаметр труб – 16 мм. Однако по данному вопросу следует проконсультироваться со специалистом.

Комплектация

Водяной теплый пол Валтек состоит из следующих комплектующих:

  1. Трубы. Можно применять металлополимерные изделия или магистрали из сшитого полиэтилена высокого давления.
  2. Монтажные элементы. К ним относятся теплораспределительные пластины, маты с фиксаторами и теплоизолирующие подложки.
  3. Управление работой системы осуществляется с помощью терморегуляторов, узла смешивания и термостатов. Все они устанавливаются на коллекторном блоке, который является главным узлом управления.
  4. Автоматика. Необходима для дистанционного регулирования температурного режима с учетом показаний нагрева пола воздуха в помещении.

Все вышеперечисленные комплектующие есть в ассортименте продукции компании. Для правильности выбора необходимо рассмотреть каждую группу в отдельности.

Как подключить?

Если в отопительной системе предусмотрено 2 контура, необходимо приложить все усилия, чтобы их длина оказалась приблизительно одинаковой. В сочетании с использованием распределительных коллекторов и некоторых других специальных устройств обеспечивается однородная степень нагрева всех помещений. Или как говорят специалисты, проведена балансировка теплого пола. Эта процедура требует тщательного теплотехнического расчета, основной параметр при котором – объем всех разветвлений. Вычисляется то, насколько нужно ограничить вход воды в каждый контур для равномерного разогрева.

Настройка подразумевает также учет числа и радиуса поворотов во всех петлях, потому что они увеличивают сопротивление системы проходу жидкости. Если в доме уже установлена отопительная система и стандартные механизмы, поддерживающие баланс между контурами, отсутствуют, необходимо ставить балансирующие клапаны. Отличием их от простой запорной арматуры является возможность регулировать приток теплоносителя автоматическим или ручным способом.

Отопление единственной комнаты площадью не более 25 кв. м с питанием водою от радиаторов может подразумевать как ручную, так и автоматическую (с использованием термостата) схему управления. В такой системе лучше подавать воду в сильно разогреваемый контур и принимать обратный поток теплоносителя через кран «американского» образца.

Если автоматическая регулировка проводится с помощью термоголовки, установить смесительный клапан нужно так, чтобы знак «+» указывал на выход из основного крана. К вентилям и подающие воду в систему, и возвращающие ее в коллектор трубы крепятся через соединительные элементы с внешней резьбой. Циркулярный насос должен качать жидкость в направлении смешивающего клапана.

Функции: основные и дополнительные

Распределение теплоносителя по контурам — основная задача коллектора теплого пола, но выполнять он может еще массу дополнительных функций. Например, чаще всего в коллекторе есть два запорных клапана: на подаче и на «обратке». Через них система заполняется теплоносителем, тестируется (опрессовывается) и сливается. Также оснащаются коллекторы спускными клапанами, через которые выходит воздух из системы. Это общие устройства.

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»

Дополнительные устройства коллектора

Есть на коллекторах еще и доп. устройства, которые устанавливаются на каждый контур или петлю теплого пола. Чаще всего используются расходомеры. Они устанавливаются на подающей гребенке и служат для выравнивания гидравлического сопротивления разных по длине петель теплого пола. Во всех инструкциях рекомендуют контура для подогрева пола делать одинаковой длины. На практике это часто нереально. Но если разной длины контура подключить к раздаче напрямую, то большая часть потока пойдет через самый короткий, ведь у него самое маленькое гидравлическое сопротивление. Чтобы этого не произошло, ставят расходомеры. При их помощи регулируют потоки в каждой петле теплого пола, заужая/расширяя просвет для прохождения теплоносителя.

Так выглядят расходомеры. При старте системы они заполнены воздухом, потом в них может появиться теплоноситель. Это нормально, работе то не мешает

На обратном коллекторе, на выходе каждого контура, стоят запорные клапана. С их помощью можно отключить один или несколько отопительных контуров. И таким образом регулировать температуру пола и/или воздуха в комнате. Также это делать можно расходомером, уменьшая поток теплоносителя, если стало слишком жарко, увеличивая, если замерзли.

Устройство автоматической регулировки температуры

Конечно, можно регулировать теплоотдачу и так, руками, но можно это дело предоставить автоматике. Тогда на место ручных расходных клапанов на обратном коллекторе ставят сервомоторы, а в комнате размещают термостат (терморегулятор) обычный или программируемый.

Терморегуляторы могут контролировать температуру воздуха в комнате, а могут — температуру теплого пола. Температуру теплого пола контролирует выносной датчик, который подсоединяется к терморегулятору. Датчик нужно устанавливать до заливки стяжки.

Терморегулятор и сервопривод для водяного подогрева. Один из множества вариантов

Для установки датчика, контролирующего температуру пола, от терморегулятора вниз пробивают в стене штробу. В нее укладывается гофрошланг, который должен заходить на пол и заканчиваться на расстоянии не менее 50см от стены. Причем конец гофорошланга должен располагаться между трубами, а не ближе к одной из них — так его показания будут более точными. Прокладывая гофру, старайтесь, чтобы поворотов было как можно меньше, и все они были плавными.

Тот конец гофры, который оказывается в стяжке, нужно заделать, чтобы в него не попал раствор при заливке стяжки. Можно хорошо замотать изолентой или сделать пробку из пенопласта. Вся эта процедура нужна для того, чтобы датчик температуры пола можно было при необходимости вытаскивать и менять.

Так выглядеть может схема подключения с двухходовым клапаном, управлением от терморегулятора и сервоприводами

Поставим датчик на место. Для этого с того конца гофорошланга, который находится возле терморегулятора, просто опускаете датчик (он прикреплен к длинному проводу) до упора. Если провод слишком мягкий, и датчик никак не пройдет поворот, попробуйте использовать толстую садовую леску в качестве протяжки. Обычно это помогает.

При использовании датчиков постоянная температура будет поддерживаться автоматически. Механизм управления в этом случае простой. Вы на термостате выставляете желаемую температуру. При отклонении фактической температуры воздуха от заданной на 1оС соответствующему сервомотору подается команда на включение/отключение подачи теплоносителя.

Критерии выбора

Выбирая распределительный коллектор отопления для системы напольного обогрева, необходимо заранее знать, сколько контуров планируется подключить. Рекомендуется выбрать устройства с запасом на один-два выхода, чтобы иметь возможность скорректировать проект системы и разбить протяжённый контур на две ветки либо подключить дополнительное оборудование (манометр, термометр). На один коллектор можно подключить не более девяти петель, если контуров больше, устанавливают два и более распределительных блока.


Максимальный размер гребёнкиИсточник sgon24.ru

Далее следует обратить внимание на материал изготовления гребёнки. Надёжными и долговечными являются корпуса из нержавеющей стали, хромированной или никелированной латуни, бронзы

Рекомендуется отдать предпочтение изделиям, изготовленным по российским ГОСТам, или продукции известных производителей, имеющей сертификат соответствия европейским стандартам. Каждую гребёнку следует внимательно осмотреть для выявления возможных изъянов – трещин, коррозии, дефектов поверхности.

В список надёжных марок входят: Kermi, Valtec, Rehau, Valliant, Rossini, FIV. При покупке фирменных изделий желательно брать готовые укомплектованные коллекторные блоки, чтобы не переплачивать за отдельные детали и избежать проблем, связанных с несовместимостью элементов от разных производителей.

Видео описание

Популярные виды коллекторов, различия показаны в видео:

Сборка и монтаж

Шкаф с коллекторным блоком рекомендуется установить с таким расчётом, чтобы петли тёплого пола были примерно одной длины. Если распределяющее устройство располагается выше уровня отопительного контура, воздух из системы будет автоматически удаляться через воздухоотводчик. В случае, когда шкаф планируется спрятать в подвал или поставить на этаж ниже, придётся на каждый контур поставить по воздухоотводчику в комплекте с шаровым отсечным краном, а также на обратке.

При сборке коллекторного блока обратите внимание на герметичность соединений. Если в комплекте с оборудованием нет уплотнительных резиновых колец, резьбу уплотняют подмоткой.. Далее выполняется монтаж коллектора тёплого пола в специальный шкаф

Направляющие, оснащённые болтами и гайками для крепления гребёнок, перемещают в соответствии с их длиной. Если коллекторный блок монтируется без шкафа, используют хомуты с дюбелями или кронштейны. На этом же этапе при необходимости монтируют смесительный узел, устанавливают циркуляционный насос для тёплого пола. В заключении подсоединяют контуры, проводят опрессовку системы.

Далее выполняется монтаж коллектора тёплого пола в специальный шкаф. Направляющие, оснащённые болтами и гайками для крепления гребёнок, перемещают в соответствии с их длиной. Если коллекторный блок монтируется без шкафа, используют хомуты с дюбелями или кронштейны. На этом же этапе при необходимости монтируют смесительный узел, устанавливают циркуляционный насос для тёплого пола. В заключении подсоединяют контуры, проводят опрессовку системы.

Видео описание

Как происходит монтаж коллектора, подключение контуров вы увидите в видео:

Коротко о главном

Оснащение коллекторного блока должно соответствовать требованиям к функциональности системы. Коллекторное устройство обеспечивает равномерный нагрев отопительных элементов и постоянную температуру в помещении. Изготавливается из следующих материалов: полипропилена, латуни и стали.

Состоит коллектор из системы, к которой подключают резьбовые элементы, фитинги или регулировочные вентили. Монтаж коллектора производится в специальный шкаф или же применяют кронштейны.

Наряду с ним используют смесительный узел.

Долговечность гребёнок напрямую зависит от материала и качества изготовления. Можно приобрести готовый укомплектованный распределительный блок или самостоятельно смонтировать его из отдельных элементов.

Настройка коллекторов с настроечными расходомерами

Предварительная настройка коллекторов теплого пола нужна и важна. Даже если в системе есть термостаты, контроллеры и прочая автоматика. Если доверить регулировку автоматике, через некоторое время все потоки будут максимально открыты. Так что перед пуском системы занимаемся настройкой коллектора. Настраивают расход на холодной системе, не включая котел. Отопление запускают после выставления расходов по петлям — для проверки температуры.

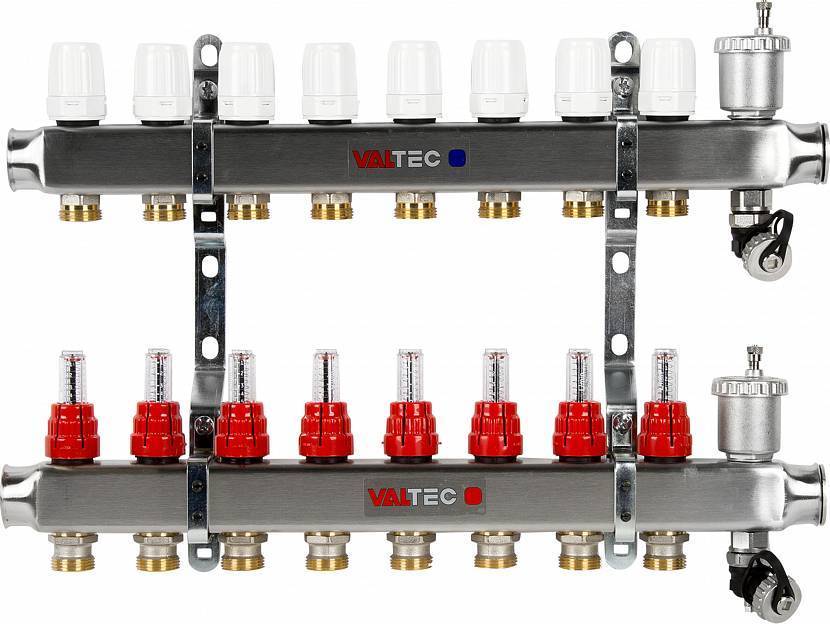

Коллектор Valtec с расходомерами настраивать легче

Что такое расходомер и его устройство

Расходомеры служат для первичной настройки потоков, которая с ними проходит легче, точнее и быстрее. Кроме того, в процессе эксплуатации позволяют оценить текущий расход по отношению к выставленному при настройке. Чтобы понимать механику настройки, нужно знать как расходомер устроен и как работает. Представляет он собой полый корпус с тарельчатым клапаном, который подпирается пружиной. Пружина откалибрована. Ее верхушка выведена в прозрачный конус со шкалой.

Как устроен расходомер Валтек

Для того, чтобы можно было ориентироваться по величинам потока и, собственно, регулировать его, на пружине закреплен указатель потока. В расходомерах, которые устанавливаются на подаче, указатель потока по умолчанию установлен в верхней части корпуса. В таком положении он указывает на «0» и поток перекрыт (как на фото выше). Если расходомеры предназначены для установки на обратном коллекторе, указатель потока у него находится внизу.

Есть два типа расходомеров — с фиксацией положения регулировочной втулки и без нее. Первые надежнее, так как настройки не сбиваются, что может произойти с обычными. Но они дороже. А так как сам коллекторный узел не дешевый, часто устанавливают расходомеры без фиксации.

Как выставлять поток на расходомере

На шкале нанесены метки и числа от 0 до 5. Число обозначает силу потока — это скорость движения теплоносителя в метрах на секунду (м/с). Порядок регулировки потока такой:

  • Снимаем (откручиваем) защитный колпачок. На коллекторах Valtec они красного цвета.
  • Ослабляем фиксирующую втулку. Если ее нет, этот шаг пропускаем.

  • Прокручиваем регулировочную втулку до тех пор, пока указатель потока не остановится на нулевой отметке.
  • Крутим в обратную сторону, выставляя требуемое значение.

  • Если есть фиксирующая втулка, закручиваем ее до упора.
  • Надеваем защитный кожух.

Так, один за одним выставляем расходомеры каждой петли теплого пола. Как вы поняли, без фиксирующей втулки шагов чуть меньше

Обращаем внимание: шаг с выставлением нуля лучше не пропускать. Это занимает не так много времени, но позволяет проверить калибровку

Методика регулировки расходомеров теплого пола

Если все делать по правилам, у вас должен быть теплотехнический расчет, в котором указаны потоки в каждой петле. План есть? Тогда согласно плану выставляете значения. Если нет, будем действовать исходя из размеров контуров. При условии укладки трубы одинакового сечения, надо будет изменять расход исходя из требуемой теплоотдачи. Но в этом случае, необходимо знать длину трубы в каждой петле.

Рассмотрим пример. Пусть у нас будет четыре контура: 90 м, два по 75 м и 50 м. Порядок регулировки расходомеров коллектора Валтек такой:

  • На самой длинной петле длиной 90 м расходомер открываем полностью (если нужен максимальный поток) или ставим то значение, которое требуется. Примем, что для данного случая нужен максимальный расход — 5 м/с.  Для этого указатель потока опускаем в самый низ. Там стоит указатель 5 м/с.

  • Рассчитаем требуемый расход на 75 метров. Определяем по соотношению длин: 75/90 = 0,83. Расход на первой петле (5 м/с) умножаем на полученную цифру. Получается 5 м/с * 0,83 = 4,17 м/с. Выставляем на двух петлях по 75 м указатель потока чуть ниже отметки 4 м/с.
  • По той же схеме рассчитываем расход для 50-метрового контура: 50/90 = 0,55. Вычисляем требуемую скорость движения теплоносителя: 5 м/с * 0,55 = 3,7 м/с. Выставляем указатель потока немного не доходя до отметки 4.

Дальше включаем котел и проверяем насколько верно настроен коллектор. При равной длине и выставленном одинаковом расходе может оказаться, что один контур греет намного лучше. Это связано с другой схемой укладки. В  контуре, который хуже греется, скорее всего больше изгибов или они более крутые. Это увеличивает гидравлическое сопротивление, что снижает скорость движения теплоносителя. А значит, тепла переносится меньше. Решение — немного увеличить расход и посмотреть на результат.

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

  1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
  2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

  1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
  2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
  3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
  4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

  1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
  2. От распределителя поступает поток охлаждённой воды из обратки;
  3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
  4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.
