Для чего необходим монтаж контробрешетки на крышу

Как сделать под мягкую кровлю

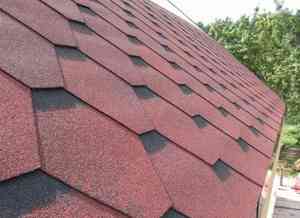

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской. Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Монтаж водосточной системы

Если планируется монтаж водосточной системы, то, после того как установка обрешетки будет завершена, но до начала кровли, к карнизу крепят кронштейны. Оптимальным будет сделать монтаж кронштейнов по ширине волны черепичного листа. На эти кронштейны позже будет произведена установка желобов водостока кровли.

Держатели для водосточных труб устанавливаются в строгом соблюдении соосности и как минимум по 1 шт. на каждый погонный метр.

Крепятся кронштейны на ширину волны, а расстояние между ними берется, как правило, 50-60 см. Крепление осуществляется на самую нижнюю доску обрешетки, но не на карнизную планку. Если предыдущие расчеты произведены верно, то кронштейны как раз будут ложиться на ширину волны.

В первую очередь осуществляется крепление двух крайних кронштейнов. Их установка должна обеспечивать уклон в какую-либо сторону, равный 5 миллиметрам на каждый м длины. Это означает, что если длина желоба составляет 5 метров, то разность высот двух крайних кронштейнов должна быть не меньше 25 миллиметров.

Монтаж контробрешетки

Монтаж контробрешетки необходимо проводить после того, как закончатся работы по фиксации гидроизоляционного материала поверх стропил. В настоящее время для проведения этих работ используют пленку либо гидроизолирующую мембрану. Укладывая гидробарьер, мастеру стоит помнить о монтаже свободного хода размером в 1 – 1, 5 см. Для этого гидробарьер стоит наклеить на капельник, после контробрешетку можно фиксировать к стропилам кровли дома.

Важные моменты процедуры монтажа контрреек под профнастил.

1. Если крыша имеет уклон 30 градусов, то оптимальным вариантом станет брус с сечением 25*50 мм. Расчет толщины и сечения бруса стоит проводить с учетом размера уклона крыши. Если он больше 30 градусов, то брус стоит взять 30*50 или 40*50 мм.
2. Оптимальным шагом для бруска 30*50 мм и длиной 1, 35 м является 0, 3 метра. Чтобы фиксировать материал лучше всего пользоваться оцинкованными гвоздями.
3. Большие габариты кровли подразумевают необходимость обустройства черновой обрешетки.
4. Набивая контрбрусья на углах, мастер должен следить, чтобы верхние грани пересекались строго в одной точке. В противном случае результатом монтажа станут неровные стены контрреек.
5. Область ендовы подвержена повышенной нагрузке, по этой причине здесь контробрешетку необходимо прибивать с шагом 10 см. Благодаря такой системе крепления происходит свободное отведение грязи и жидкости, приводящее к качественному проветриванию.

Контробрешетка под металлочерепицу осуществляется по следующей схеме:

• обработка брусьев специальным антисептиком, который защищает древесину от гнили и вредителей;
• укладывание гидробарьерного слоя;
• крепление контрбрусьев поверх гидроизоляционной пленки, при этом материал должен фиксироваться параллельными рядами, перпендикулярно планке карниза;
• производство шаговой разметки на брусках и их соединение красящей шнуровкой;
• набивание обрешетки, с подкладыванием рейки с необходимой толщиной.

Под натуральную черепицу

Обустраивая контррейки под натуральную черепицу, стоит учитывать некоторые особенности. В данной ситуации брусья должны характеризоваться определенным сечением:

• у нижних брусьев сечение должно быть большим, так как они подвергаются высокой нагрузке;
• средние, деревянные изделия обязаны быть тоньше предыдущих;
• верхние материалы подбирают с самым тонким сечением.

Под теплую кровлю

В классической кровле крыши подразумевается наличие теплоизоляционного покрытия. С одной стороны она закрывается пленкой пароизоляции, с противоположной – гидроизоляции. Наличие слоя теплоизоляции влечет за собой скопление значительного объема конденсата. По этой причине на границе кровли и гидробарьера обязательно должен находиться вентиляционный зазор.

В теплой кровле контрреечное сечение должно составлять 40*50 или 50*50 мм. Специалисты не рекомендуют экономить на толщине бруса. Укладка реек происходит стандартным образом: брусы монтируют на стропила при помощи саморезов с длиной 9 см. Категорически не рекомендуется использовать гвозди без оцинкованного покрытия, так как из-за коррозии метизов древесина может начать гнить. В некоторых случаях используют специальные кровельные гвозди, идущие в комплекте с материалами.

Специалисты рекомендуют обрабатывать контробрешетку антипиреном, это мероприятие решает следующие задачи относительно кровли:

• увеличивает срок службы крыши и ее отдельных частей путем организации воздушного зазора, который обеспечивает вентиляцию воздуха;
• с максимальной надежностью крепит гидроизоляционную мембрану;
• защищает древесину от появления трещин и прогибов.

В процессе монтажа может также присутствовать набивка черновой доски либо брусьев, чтобы передвигаться по крыше. Основной целью фиксации контробрешетки является устройство канала для проветривания гидроизоляционного слоя. С целью защиты от лишней влаги мастер может использовать пленку, рубероид, мембрану. В этом случае вентиляцию делают между гидроизоляционным слоем, кровлей и стандартной обрешеткой.

Подробнее об особенностях и монтаже контробрешетки смотрите в видео ниже.

Отличие контробрешетки от обрешетки

Многие начинающие строители не знают, что означают контр рейки и принимают ее за обычную обрешетку

Между тем, у этих двух элементов функции в кровельном пироге немного отличаются, хотя присутствие и одного и другого элемента важно

Приведем кратко описание этих конструктивных элементов, чтобы легче было разобраться в их отличии.

Обрешетка представляет собой ряды досок, прибиваемые к стропильной системе, на которую закрепляется кровельной покрытие.

Существует два вида обрешетки:

• сплошная;
• разряженная.

В сплошной обрешетке зазор между досками менее 1см. В основном, ее монтаж осуществляется в два слоя:

• первый – разряженный;
• второй – сплошной из влагостойкой фанеры или ориентировано-стружечных плит, которые по отношению к первому слою укладываются под углом 45 градусов.

Сплошная обрешетка выполняет дополнительную функцию изоляции  звука и тепла.

Устройство сплошной обрешетки крыши выполняется под такие виды кровли с малым углом наклона ската:

• мягкая черепица;
• металлочерепица;
• плоский асбестовый шифер;
• плоский безасбестовый шифер.

Разряженная обрешетка под металлочерепицу нашла свое применение на стальных кровлях, с покрытием волнистыми листами, цементно-песчаной или глиняной черепицей.

Для сооружения обрешетки берется брус 50х50 мм или же 60х60 мм.  Доски обрешетки прибиваются к контробрешетке гвоздями. Следует брать гвозди, длина которых будет равна толщине двух брусьев.

https://youtube.com/watch?v=fBe-eNGpiMI

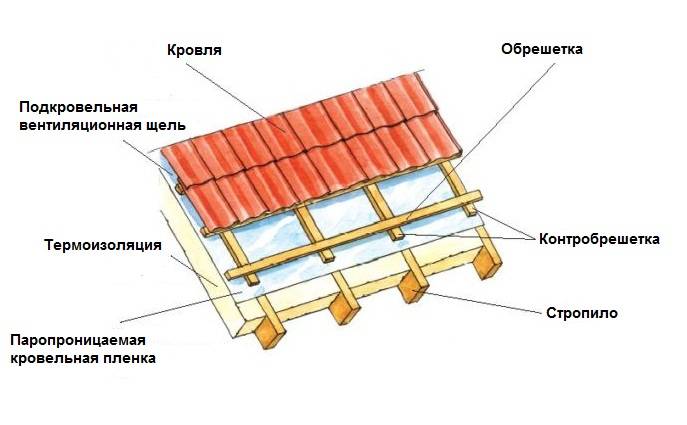

Контробрешеткой (контр брусья) называют деревянные бруски, набиваемые на стропила, прямо на гидробарьерный материал.

Монтируют контр брусья для обеспечения вентиляционного слоя гидроизоляции, в качестве которой может выступать рубероид или гидробарьерные мембраны, пленки.

Основная функция контробрешетки под металлочерепицу – создание вентиляционного канала между слоем гидроизоляции, обрешеткой и кровельным покрытием.

При эксплуатации кровли на внутренней стороне покрытия может образовываться конденсат. Скопление конденсатных капель может привести к гниению кровельной конструкции.

Контр брусья помимо того, что являются каркасом для досок обрешетки, обеспечивают приток воздуха, необходимого для вывода влаги.

Для изготовления контр брусьев берутся заготовки с сечением 30х50 мм. На крышах, имеющих сложную конструктивную форму и стропильные ноги большой длины, берутся заготовки для контр брусьев 50х50 мм.

Выполнение работ

Теперь приступим к обсуждению вопроса как провести монтаж котробрешетки на крыше покрытой металлочерепицей. В принципе, ничего сложного тут нет. Все работы может выполнить даже человек, не обладающий навыками строителя. Сам монтаж проводится в следующей последовательности:

Первым делом нужно обработать деревянные элементы контробрешетки антисептическим составом. Без такой пропитки вся конструкция быстро выйдет из строя под воздействием влажной среды. Кроме того, деревянные элементы обрабатывают средством, которые предотвратит их возгорание. Эти расходы не стоит считать излишними, та как речь идет о вашей безопасности. Размеры контробрешетки под металлочерепицу будут соответствовать расположению стропил. Крепить бруски к основной обрешетке не стоит. Лучше всего, чтобы бруски дополнительной обрешетки крепились к самим стропилам, вдоль них

При этом, на каждую стропилу будет прибиваться по несколько брусков Поэтому стоит учитывать, что между ними нужно оставлять расстояние не более двух сантиметров

Очень важно обратить внимание на монтаж контробрешетки в месте расположения ендовы. Здесь на металлочерепицу, а значит и на всю конструкцию крыши, будет оказываться повышенная нагрузка (особенно в зимний период) Поэтому размер шага контрреек нужно выбирать не более десяти сантиметров. Последний брусок возле конька контробрешетки должен располагаться непосредственно на самой вершине ската

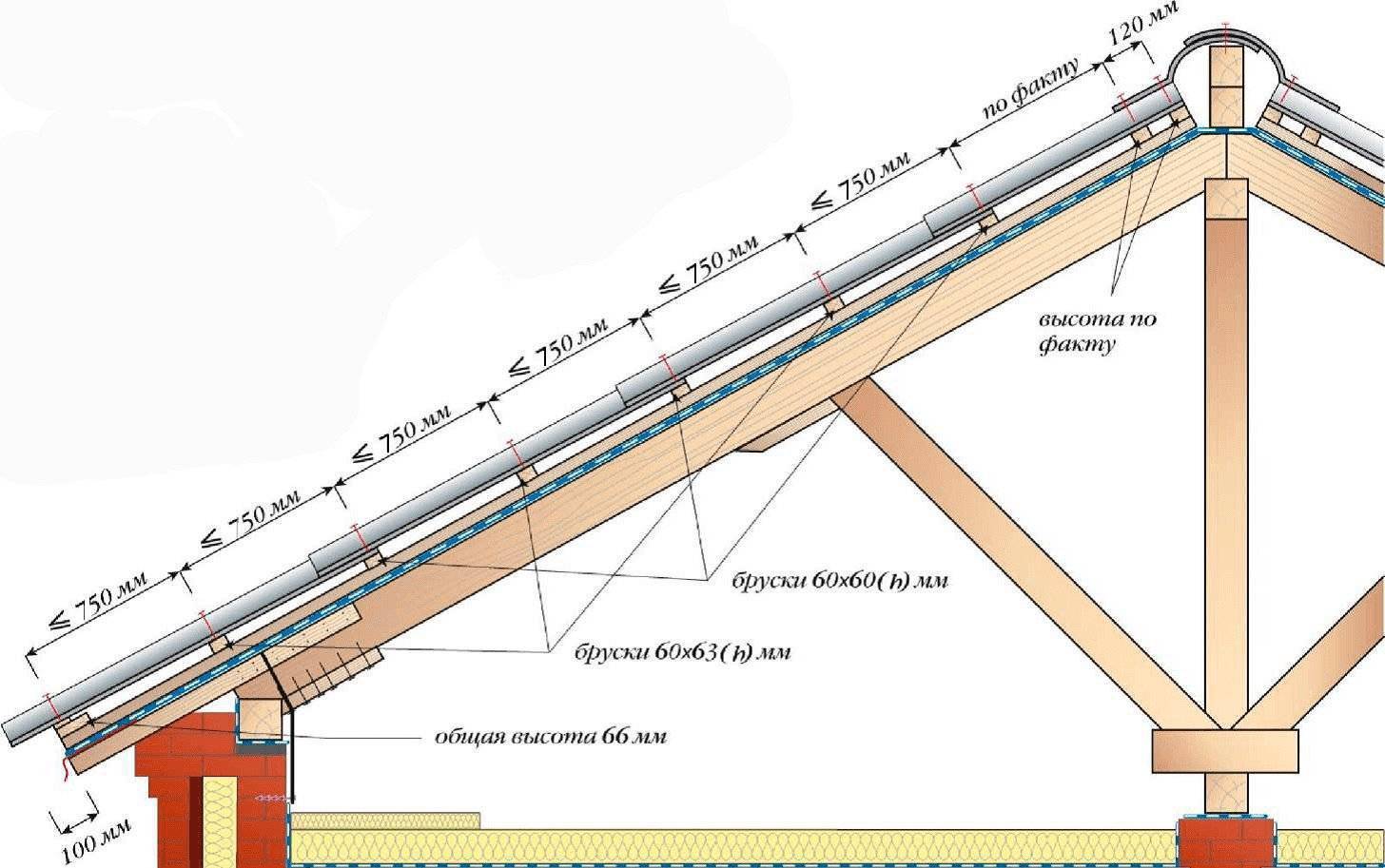

Последний брусок возле конька контробрешетки должен располагаться непосредственно на самой вершине ската

Последний брусок возле конька контробрешетки должен располагаться непосредственно на самой вершине ската

При этом, чтобы конек лег ровно, контррейку подпиливают под углом. Контробрешетку крепят на саморезы (гвозди) с шагом до 30 см. После проделанных действий приступают к монтажу обрешетки.

Видео по теме:

Сделать контробрешетку под кровлю из металлочерепицы несложно. Главное выполнить все работы аккуратно. От того, как ровно будут смонтированы деревянные бруски контробрешетки, во многом зависит качество укладки металлочерепицы. Что в свою очередь повлияет на ее долговечность.

Также при креплении деревянных брусков контробрешетки важно не повредить слой гидроизоляции. Многие применяют простую толстую полиэтиленовую пленку

А этот материал достаточно легко можно порвать

Будьте осторожными

А этот материал достаточно легко можно порвать. Будьте осторожными.

Монтажные работы

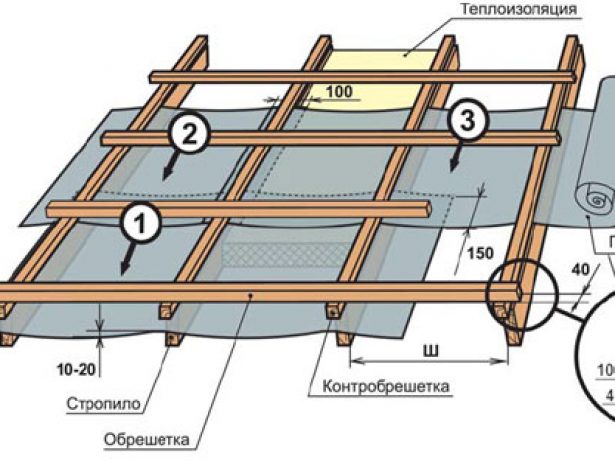

Схема монтажа контробрешетки кровли.

Контробрешетка крыши монтируется довольно просто и очень быстро. Собирают ее из брусьев либо досок, на стропильную конструкцию предварительно обязательно надо уложить гидробарьер. Подобный пирог кровли дает возможность легко решить следующие задачи:

• обеспечение воздушного зазора для правильной вентиляции пространства под металлочерепицей, что значительно продлевает срок службы всей крыши и отдельных ее элементов;
• обеспечение более надежного крепления гидроизоляционной мембраны;
• контробрешетка в данном случае выступает надежным каркасом для обрешетки, не позволяя брусьям прогибаться и растрескиваться.

Все брусья перед монтажом необходимо обработать антисептиками, которые защитят дерево от гниения, поражения насекомыми. Специалисты рекомендуют дополнительно применять антипирены, снижающие риск возгорания конструкции.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
2. Нужно знать, какая доска идет на обрешетку крыши, какие есть допуски. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
3. Ножовка, бензопила.
4. Монтажная пена.
5. Молоток, перфоратор.
6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
7. Строительный уровень, рулетка.

Теплая кровля

При устройстве теплой кровли очень важно, чтобы была правильно организована вентиляция под кровельным покрытием. Как правило, на утеплитель с внутренней стороны помещения  укладывается пароизоляция, а со стороны кровли гидроизоляция

Между покрытием и гидроизоляцией должен быть вентилируемый зазор, для обеспечения выполнения своих функций слоя утеплителя, размещенного под гидроизоляционным материалом. Как мы уже знаем, такой зазор обеспечивает рейки, смонтированные под  контробрешетку.

Контр брусья под теплую кровлю имеет сечение 40х50мм или 50х50мм, укладываются на стропила, фиксируя гидроизоляционный слой. Для крепления лучше использовать саморезы, длиной 90мм.

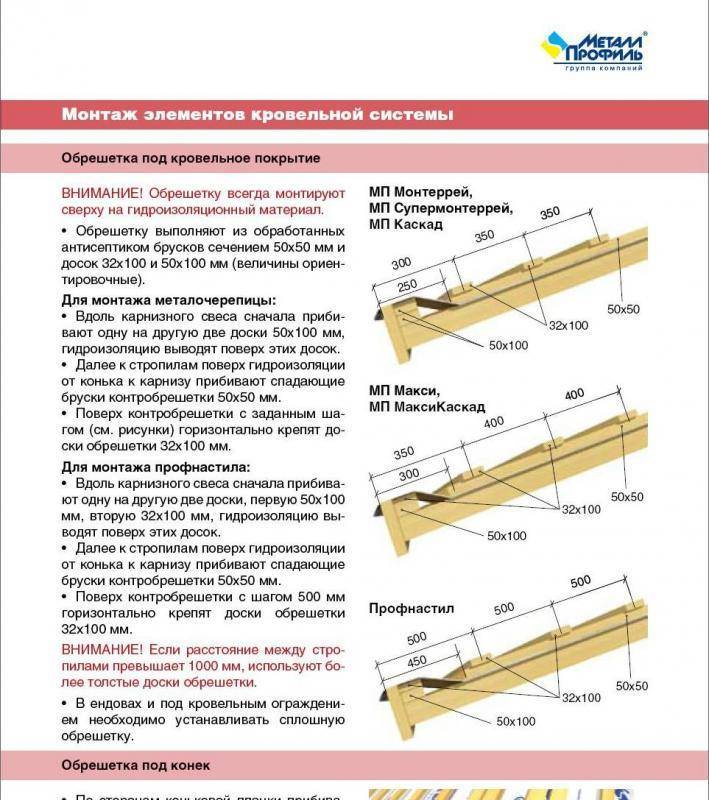

Пошаговая инструкция монтажа обрешетки под металлочерепицу

После выбора кровельного материала (для дома, гаража или бани) и расчета шага разреженной обрешетки под металлочерепицу в соответствии с длиной волны профиля выполняют следующие работы.

Разметка. Положение будущих линий набивки отмечается на крайних стропилах (или на угловых для вальмовых, шатровых и многощипцовых крыш). При этом с помощью натянутого между двумя отметками шнура и уровня проверяется параллельность линии коньку и/или обрезу ската. По натянутому шнуру отмечают места крепления по всем стропилам ската. Шнуры можно ставить на месте, это поможет в дальнейшем не сбиться.
Проверяют наличие выступов или западин на стропилах в местах крепления планок. Выступы стесывают, западины наращивают – в целом поверхность должна быть плоской.
Если планируется гидро- и пароизоляция, мембрану или пленку расстилают поперек стропил (параллельно коньку) полосами, сверху вниз. Первое полотнище должно ложиться на конек, далее устраивается нахлест не менее 10…15 см.
Поверх мембраны/пленки набиваются бруски контробрешетки. Их ширина должна совпадать с шириной стропильного бруса, а высота составлять не менее 20 мм.
Крепится брус/доска обрешетки

Важно – гвозди забиваются так, чтобы они вошли в тело стропила не менее чем на толщину бруса обрешетки.
Возле свеса крыши, ендов, шпилей и выступов, конька, выступающих элементов – дымовых труб, мансардных окон – выполняется обрешетка с более мелким шагом, не более 150 мм между соседними элементами.

Важно: устраивать обрешетку можно только в сухую погоду. Если есть вероятность осадков до завершения всего ската, настил кровельного покрытия выполняется секционно, по мере готовности поддерживающей конструкции.. Если шаг обрешетки выбран для металлочерепицы правильно, но при этом брус/доска гнется под весом работника, необходимо заменить пиломатериал на более массивный

При этом следует отдавать предпочтение брусу или доске с большей толщиной, а не шириной, учитывая особенности работы древесины на изгиб

Если шаг обрешетки выбран для металлочерепицы правильно, но при этом брус/доска гнется под весом работника, необходимо заменить пиломатериал на более массивный. При этом следует отдавать предпочтение брусу или доске с большей толщиной, а не шириной, учитывая особенности работы древесины на изгиб.

На каких крышах контробрешетка не нужна

Современный подход к экономичному дому требует использования утепленных крыш.

А в них без контробрешетки не обойтись.

Но строятся на загородных участках постройки бытового назначения.

Это может быть гараж, сарай и прочее.

В них обычно возводятся неутепленные кровли, под которыми устраивают чердачные помещения для хранения разного домашнего скарба или садового инструмента.

На таких крышах обрешетку устанавливать необязательно.

Нередко вдруг приходит идея использовать чердак для других нужд.

И хозяин начинает искать способы утепления чердачного помещения.

Вот тогда-то он и вспомнит, что зря не сделал контробрешетку.

Поэтому перед тем как начинать возводить не утепленные кровли, постарайтесь все предугадать заранее, сопоставьте свои планы на будущее.

И последнее.

Материалы для контробрешетки.

Обычно для этого используется брус, изготовленный из мягких пород древесины.

Негативного воздействия эта конструкция чувствовать не будет, потому что надежно защищена кровельным материалом.

Видео о монтаже контробрешетки.

Так что требования к ее качеству не самые жесткие.

Что еще почитать по теме?

Утепление П-образного контура мансарды

Если крыша высокая, а площадь дома большая, то мансарду можно обустроить без наклонных стен — с выделением П-образного контура, теплоизоляция которого не будет соприкасаться с кровлей.

В этом случае за контуром мансарды будет обычный холодный чердак со своей вентиляцией через карнизные и коньковые продухи. По сути это технология утепления каркасного дома, но внутри чердака.

Утепление потолка мансарды:

1. К верхним затяжкам, которые выполняют роль балок потолочного перекрытия, подшивают доски или рейки чернового потолка.
2. Крепят со стороны помещения пароизоляцию. Полосы укладывают внахлест и проклеивают все стыки.
3. Со стороны «чердака» мансарды между балками затяжки укладывают утеплитель (при необходимости в два слоя).
4. Поверх утеплителя расстилают гидроизоляционную мембрану. Она обязательна, если ее нет в составе кровельного пирога. Если гидроизоляция у кровли есть, но маты минеральной ваты не кашированы, то можно на них уложить обычную стеклоткань в качестве ветрозащиты.
5. С внутренней стороны поверх пароизоляции крепят контробрешетку. Она нужна, чтобы был воздушный зазор, необходимый для функционирования пароизоляции с антиконденсатной или отражающей поверхностью.

Утепление стен мансарды:

1. С внешней стороны стоек крепят гидроизоляционную ветрозащитную мембрану.
2. В том случае если контур мансарды со стороны крыши обшивают фанерой или OSB, поверх гидроизоляции к стойкам прибивают бруски контробрешетки.
3. Между стойками укладывают теплоизоляцию.
4. С внутренней стороны стоек сплошным слоем укладывают пароизоляцию. Проклеивают лентой примыкания с пароизоляцией потолка и пола.
5. Монтируют обрешетку для внутренней обшивки.

Если ни один из вариантов не устраивает, то кровлю можно демонтировать, а гидроизоляцию и утепление провести по стандартной технологии.

Выбор материала

Для изготовления обрешётки обычно используется пиломатериал. Выбор очевиден: древесина удобна в обработке и не создаёт чрезмерной нагрузки на стеновые конструкции здания. Древесный массив считается экологически безопасным материалом.

Наиболее распространённым материалом для строительства обрешётки считается брус, обрезная или шпунтованная доска. Лучше всего использовать древесину хвойных пород с уровнем влажности не более 20%. Размеры доски на обрешётку подбираются индивидуально, с учётом типоразмера кровельного материала и предполагаемой нагрузки. Специалисты не рекомендуют использовать пиломатериалы, ширина которых превышает 150 мм. Вопреки расхожему мнению ширина, превышающая рекомендованные значения, не способствует улучшению прочности, наоборот, увеличивает вероятность линейной деформации.

Обрешётку можно сделать из щитового материала. Возможны такие варианты:

• ДВП – древесно-волокнистая плита, где в качестве связующего компонента используются органические смолы;
• ДСП – древесно-стружечная плита, которая изготавливается методом прессования с добавлением фенолформальдегида;
• ОСП – ориентированно-стружечная плита, которая производится из плоской щепы, отдельные элементы соединяются методом прессования и фенолформальдегидными смолами.

Щиты укладываются длинной стороной параллельно коньку, располагаясь в шахматном порядке. Преимуществом данного способа строительства обрешётки крыши считается универсальность и возможность использовать в качестве финишной отделки мягкую кровлю. Однако запас прочности и продолжительность службы таких материалов заметно ниже, а щиты сложнее поднимать на крышу, поэтому самостоятельное выполнение работ становится практически невозможным.

Расчёт материалов

Чтобы определить необходимое количество материалов, нужно провести ряд вычислений. При подсчётах учитываются параметры:

• ширина и толщина доски на обрешётку крыши;
• площадь крыши;
• длина конька;
• тип кровельного материала.

Если самостоятельные расчёты затруднительны, можно воспользоваться онлайн-калькулятором.

Как выбрать шаг обрешётки

Расстояние между отдельными элементами обрешётки напрямую зависит от выбранного материала для внешней отделки кровли. Возможные варианты:

1. Гибкая кровля ложится только на сплошное основание, поэтому расстояние между отдельными элементами конструкции не должно превышать 10 мм.
2. Для шифера шаг подбирается в соответствии с внешними габаритами листов.
3. При монтаже металлочерепицы или профлиста шаг обрешётки обычно варьируется в пределах 200–400 мм.
4. Черепичные крыши укладываются в соответствии с рекомендациями производителя кровельного материала, в большинстве случаев расстояние между брусками составляет 320–380 мм.
5. Расстояние между элементами фальцевой кровли обычно составляет 200 мм.

Характеристики материала, используемого для обрешетки

Для того чтобы понимать, какой материал можно укладывать на обрешетку, следует сначала разобраться в характеристике наиболее популярных его видов. К ним относится:

Различные виды черепицы (кроме металлической) представляют собой малоразмерные штучные элементы кровли. Данный материал считается одним из самых лучших из-за своих свойств, а также длительному сроку эксплуатации.

При этом кровля из черепицы является самой тяжелой, из-за чего она требует хорошей основы в вине стропильного каркаса и соответствующей обрешетки. Лучше всего использовать бруски сечением от 50 до 60 миллиметров.

Шаг обрешетки нужно рассчитывать в зависимости от кроющей длины каждого черепка, который может быть разным в зависимости от производителя.

Шифер является одним из самых распространенных кровельных материалов на территории страны по разным причинам. Небольшие размеры листов можно класть на бруски, чей размер не превышает 50 миллиметров.

Если осуществляется монтаж больших по своим габаритам и весу единиц шифера, лучше всего использовать бруски толщиной около 80 миллиметров. Шаг нужно подбирать в зависимости от размеров.

Они могут быть, как 120*68 сантиметров, так и 175*112,5 сантиметров. Стоит помнить, что один лист должен опирать по меньшей мере на три бруска, чтобы он не прогибался под собственным весом и давлением атмосферных осадков.

Фальцевая кровля менее популярна, но все же ее иногда применяют. Если уклон крыши находится в пределах до 14 градусов, или же сама ее конфигурация достаточно сложная, производители рекомендуют монтировать материал на сплошную обрешетку.

Какая доска нужна для обрешетки крыши? Сечение бруса должно находится в пределах 50*50 миллиметров. Также можно применять вместо него доску с сечением 32*100 миллиметров.

Начинать монтаж обрешетку под фальцевую кровлю нужно от карниза. Выступающие части крыши должны быть на протяжении 60 сантиметров отделаны сплошной доской с шагом не более 1 сантиметра.

Мягкая кровля является достаточно простой в монтаже, но требующей одно- или двухслойной сплошной обрешетки. Вес такого материала достаточно небольшой.

Стоимость в отличии от некоторых других видов кровли также достаточно приемлемая. При этом срок службы мягких материалов может быть не очень большой. К тому же они достаточно токсичны при горении и не очень огнеустойчивы.

Полезные советы от строителей

Крепить контробрешетку к обрешетке лучше саморезами и гвоздями. Называется это комбинированное крепление. Оно способствует улучшению крепежа, способу выравнивания и избегания, мелких не удач в работе.

По возможности, в зависимости от расстояния по осям стропил, положить гидробарьер вертикально, (от горизонтального края одной стороны крыши дома наверх к коньку и от конька к другому краю крыши внизу).

В этом случае, не будет дополнительных слоёв на коньке крыши.

Не стоит крепить обрешётку без контробрешетки. Такая экономия на доске приведет вас к тому, что всю крышу придётся строить заново.

Элементы кровельной вентиляции вентили и аэраторы

Если на этапе возведения крыши недобросовестные строители не позаботились об устройстве вентиляции подкровельного пространства должным образом, остается два варианта для сохранения утеплителя и деревянной конструкции крыши:

• демонтаж кровли и обрешетки с последующей установкой контробрешетки;
• установка на кровельный материал дополнительных элементов вентиляции.

Для металлических тонколистовых кровель (металлочерепица, профнастил или фальцевая кровля) чаще всего используются вентили KTV. Элементы эффективно выполняют свои функции на кровлях с уклоном более 20°. В таких конструкциях для расчета вентиля можно использовать правило: 1 шт. на 30-40 м². Это обусловлено показателем площади вентиляционного отверстия — около 115 см², что приблизительно составляет необходимые 0,05% от используемой площади (115 см²=0,0115 м²). Например, для стандартного дома 6х10 м с двухскатной крышей необходимо 4 элемента вентиляции — по 2 на каждый скат.

KTV вентиль

Для гибкой черепицы и других представителей плоской мягкой кровли чаще применяются так называемые аэраторы, по форме напоминающие небольшие короба. Выход или приток воздуха осуществляется по периметру из нижней части элемента. Вентиляционная площадь сечения устройства порядка 125 см² (аэратор «специальный»). Но благодаря конструктивной особенности устройства, расход аэраторов выше, чем вентилей КТВ: один элемент на 15-20 м² площади крыши.

Кровельный аэратор «специальный»

В случае пологих крыш применяются вентиляционные устройства в виде трубы с колпаком высотой 300-500 мм. Размеры позволяют не беспокоиться за процесс циркуляции воздуха в зимний период времени, когда обычные вентили на небольших уклонах кровли может засыпать снегом. Вентиляционные выходы могут врезаться в скат, а также устанавливаться на конек крыши.

Вентиляционные выходы с колпаком

Вент. выходы также используются для устройства вентиляции из жилого помещения (кухня, ванная комната).

Рекомендации по расчету элементов вентиляции для сложных крыш в каждом случае необходимо осуществлять индивидуально.

Подведем итог статьи. Делать контробрешетку обязательно для любой конструкции скатной кровли. Для дополнительной вентиляции подкровельного пространства можно использовать специальные элементы: вентили, дефлекторы, аэраторы. При отсутствии циркуляции воздушных паров под кровлей возможны неблагоприятные последствия:

• ухудшение теплоизоляционных свойств;
• порча деревянных элементов крыши (стропильная система, обрешетка);
• образование плесени не только в кровельном «пироге», но и внутри помещения.

Поэтому необходимо подробно ознакомиться инструкции по монтажу кровельных систем на этапе проектирования здания.

Место контробрешетки в кровельном пироге

Прежде чем решать, нужна ли контробрешетка, давайте сначала разберемся:

• что это такое;
• чем этот узел отличается от остальных деталей кровельного покрытия;
• для чего он нужен.

Отличие обрешетки от контробрешетки

По правилам обрешеткой называется основа, на которую мы монтируем финишный кровельный материал (металлочерепица, шифер, профлист и т.д.), а главная функция контробрешетки — обеспечение вентиляции в подкровельном пространстве.

Контрбрус отвечает за вентиляцию подкровельного пространства.

Как видно на схеме выше: на стропильные ноги укладывается гидроизоляционный материал, который удерживает контррейка, а поверх нее уже набиваются бруски основной обрешетки.

Сама основная обрешетка бывает двух видов:

1. Сплошная обрешетка, то есть набитая единым ковром, здесь используется как обычная строганая или шпунтованная доска, так и листы фанеры или ОСП. Как правило, сплошной настил монтируют под мягкую кровлю;

Сплошную обрешетку удобно набирать из ОСП листов.

2. Разряженная обрешетка, это когда доски крепятся с определенным шагом. Такая конструкция более распространенная, а главное практичная, ведь она намного лучше вентилируется. Разреженная обрешетка монтируется под металлочерепицу, шифер, профлист, керамическую черепицу, в общем, практически под все жесткие материалы.

Зачем нужна вентилируемая кровля

С терминами разобрались, теперь поговорим о том для чего нужна контробрешетка, нельзя ли «выбросить» этот элемент вообще и сразу набить доски обрешетки на стропила? Дело в том, что на границе теплого и холодного воздуха всегда выпадает конденсат (точка росы), а эта граница у нас проходит по чистовой кровле.

Даже небольшой зазор под основной обрешеткой обеспечит вентиляцию конструкции.

Если мы настелем на стропила гидробарьер и прямо на него набьем подкровельную поперечную обрешетку, то конденсату будет некуда деваться, и он начнет активно впитываться в древесину. В результате, чем бы вы дерево не пропитывали, оно выдержит не более года, дальше начнет гнить.

Кроме того, для теплой кровли обычно используется базальтовая вата, а любая вата при попадании влаги теряет свои свойства. Рано или поздно запертая под кровлей влага просочится вниз и впитается в ватные маты и тогда об утеплителе можно забыть, так как мокрая вата бесполезна, плюс при высыхании она не восстанавливается, ее нужно менять.

Делаем вывод: приподняв немного основную обрешетку, мы обеспечиваем хорошую вентиляцию кровельного пространства и гарантируем сохранность стропильной системы.

Без контробрешетки под кровлей будет постоянно собираться конденсат.

Монтаж обрешетки крыши своими руками

После приобретения материала нужно заказать древесину для кровли.

Расчет ее габаритов нужно производить с учетом размеров той кровли, которая была куплена, а также в зависимости от величины крыши.

Стоит запомнить, что чем более сложная будет конструкция, тем больше будет каких-либо отходов и некондиционных элементов.

Поэтому лучше всего заказывать материал с запасом 10%.

Для монтажа основания могут понадобится следующие инструменты:

• молоток и гвозди;
• шуруповерт и шурупы;
• ножовка или болгарка;
• плоскогубцы;
• карандаш или мел для разметки;
• рулетка;
• строительный уровень.

При монтаже следует придерживаться следующей инструкции:

Особенности гибкой кровли

Мягкая кровля также известна как битумная черепица. Впервые на рынке стройматериалов она была представлена около 30 лет назад. Изготавливается этот эластичный материал на основе стеклохолста или полиэстера, которые пропитываются битумными составами. В результате получается устойчивый к воде, прочный, но при этом гибкий материал, который идеально подходит для финишной отделки крыши.

Гибкая черепица Ruflex МINT

Поверхность гибкой черепицы всегда покрыта специальной посыпкой – мелкой крошкой, получаемой во время переработки различных минералов. А нижний слой имеет липкое основание, которое позволяет приклеить черепицу на крышу. Черепица такого типа используется при обустройстве кровель с углами ската не менее 11-12 градусов.

На заметку! Гибкая черепица отличается широким выбором оттенков и цветов, размеров. Именно поэтому не стоит приобретать материалы, изготовленные разными производителями, даже если они сильно схожи между собой.

Из-за своей мягкости такая черепица нуждается в особом основании. Укладываться она может только на определенным образом сделанную обрешетку.

Порядок действий и расчет шага

Для обрешетки разных видов крыш применяют обрезной брус из хвои, влажность не должна быть выше 25%.

Порядок действий:

1. Измерение шага над карнизом начинают с двух положенных брусьев, с внешней стороны. Длина его должна быть от 32 до 38 сантиметров, эти показания не являются обязательными, они зависят от того, как расположен нижний ряд черепицы над водостоком. Напуск черепицы должен составлять 1/3 от окружности самого стока, эту величину регулируют при помощи бруса.
2. Когда закреплены первые брусья, приступают к установке верхнего материала на коньке. Замеряют расстояние от внешней стороны второго бруса до такого же элемента на коньке. Это показание и будет рассчитанным шагом.

Обрешеточный шаг меряют по верхним граням помещаемых брусьев, учитывают уклон ската. Если крыша сложная, то расчеты делают для каждого склона.При уклоне меньше 22 градусов, шаг должен быть в среднем 31,5 сантиметров, если покат имеет большее значение, то берут не выше 33,5. Если уклон большой, свыше 30 градусов, то размер шага будет до 34,5 сантиметров. Примеры правильного расчета. Для расчета возьмем: первое значение, размер между брусьями 789, а склон поката крыши 27 градусов (33,5 в сантиметрах). Первое число делим на второе (789:27) и получаем количество рядов в обрешетке, то есть 23,6, округляем до 24, шаг будет иметь 32,9 сантиметра (789:24). Чтобы экономично уложить металлочерепицу, нужно сделать количество рядов минимальное, а значения шагов наивысшими. Без сооружения контробрешетки укладку металлочерепицы не производят, после того как эти работы будут выполнены, делают следующее:По контробрешетке устанавливают метки рассчитанного шага, величина соблюдается одинаковая во всю длину. Замеряют расстояние между размещением брусьев со всех сторон, если показатели разные, то нет параллельности и нужно их выровнять.
