Напольные твердотопливные котлы Дон
Низкая цена напольных твердотопливных котлов Дон не означает, что данные аппараты некачественные, как привыкли думать многие наши соотечественники. Все дело в том, что котел Дон производится на территории Российской Федерации фирмой Конкорд. Поэтому в себестоимость продукции не закладываются расходы на доставку из-за границы, налоги на импорт и прочее пошлины, которыми облагается зарубежный товар.
Модельный ряд котлов Дон
Котлы на твердом топливе Дон выпускаются мощностью от 11 до 40 кВт. Все они универсальные и могут работать на дровах, угле, брикетах и пеллетах. Не зависят от электросети. Они маркируются литерами и цифрами, например, КС-Т-1Р или КС-Т-11П, где:
- К – котел;
- С – стальной;
- Т – твердотопливный;
- цифры – номинальная тепловая мощность;
- Р – регулятор тяги;
- П – плита.
КПД всех агрегатов 80%. В каждый котел можно вставить газовую грелку, тогда он сможет работать на природном или сжиженном газу.
Одна из самых популярных моделей – это котел Дон 16 с газовой горелкой. Технические характеристики этого агрегата позволяют использовать его для работы в открытых и закрытых системах отопления (см. Горизонтальная система отопления: общие сведения и рекомендации).
Также в линейке есть твердотопливные нагреватели, которые могут работать в автоматическом режиме. В качестве топлива используются пеллеты. Для автоматизации процесса к котлу приставляется бункер для пеллет. В топку вставляется пеллетная горелка. Она работает от электросети, при розжиге потребляет 300 Вт, а для поддержания горения – 70 Вт/час. Горелка весит 18 кг.
Из бункера пеллеты через трубу подаются в горелку посредством электрического насоса. Все, что требуется от владельца жилья – это пополнять запасы пеллет в бункере, убирать золу один раз в неделю и несколько раз в сезон чистить котел.
Особенности конструкции твердотопливных котлов Дон
Отопительный котел Дон сделан из стали. В него встроен водяной контур, по которому циркулирует теплоноситель из системы отопления. Нагрев жидкости происходит в теплообменнике, установленном в верхней части топки. Топочная камера довольно большая, в ней помещаются поленья длиной до 60 см. Она изготавливается из специального сплава, который не подвержен коррозии.
Качество биметаллических радиаторов Радена, по отзывам, на высоком уровне – можно смело покупать.
А отечественные батареи отопления Монолит на сегодняшний день самые крепкие.
Дымогарные трубы пронзают теплообменник для того, чтобы котел мог по максимуму взять тепло от топлива и передать его воде. Таким образом, удалось использовать даже тепловую энергию отходящих газов. Чтобы процесс теплосъёма был еще более эффективным, в дымогарные трубы установлены турбулизаторы.

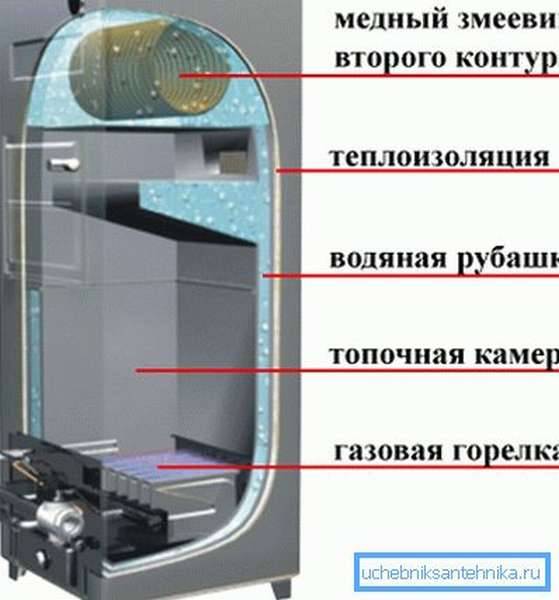

В двухконтурных котлах Дон змеевик для системы ГВС находится над теплообменником для отопления. Он установлен таким образом, что внутри спирали находятся дымогарные трубы. Вода в таких агрегатах греется быстрее за счет увеличения площади теплосъема.
Для производства биодизеля нужны растения: кукуруза, рапс и прочее.
Установленный дома биокамин имеет массу преимуществ, по сравнению с дровяным.
В котле установлен датчик температуры, благодаря которому регулируется степень нагрева теплоносителя. Это происходит автоматически методом увеличения или уменьшения подачи вторичного воздуха. На фасадной стороне нагревателя есть две дверцы: загрузочная (загрузка топлива) и шуровочная (контроль тяги и вторичного воздуха, чистка от золы).
Переход с твердого топлива на газ
Чтобы переделать твердотопливный котел Дон в газовый, нужно докупить специальную горелку. Она подключается к электросети, в ней есть автоматика, которая регулирует степень подачи газа. Для того чтобы установить горелку, сначала нужно:
- снять шуровочную дверцу;
- демонтировать колосники.
Переход на газ дает много преимуществ. Не нужно постоянно подбрасывать дрова. Также не нужно место для хранения твердого топлива. У тех, кто использует уголь, есть еще одна проблема – куда девать шлам? С газом все намного проще. Даже если у вас нет центрального газопровода, то можно подключить к котлу баллон или газгольдер.
Кроме того, от газа нет копоти, он практически не загрязняет теплообменник и дымоход (см. Как почистить дымоход своими руками). Температура отходящих газов тоже ниже, что приводит к образованию конденсата. Поэтому дымоход нужно качественно утеплять. В сети можно найти как положительные, так и отрицательные отзывы про котлы Дон. Ниже в видео вы можете увидеть отзыв человека, у которого котел потёк через год эксплуатации.
Виды котлов Дон
Выпускают виды котлов:
- газовые;
- твердотопливные.
Теплообменник имеет оригинальную конструкцию и предусматривает ремонт или замену ТЭНа.
Газовые
Модели котлов комплектуются горелкой, использующей газ. Агрегат используется в системах отопления закрытого и открытого типа. Газовый котел Дон 16 не требует регулярного подбрасывания дров или пеллет. Отсутствует проблема хранения запасов топлива и уборки отходов горения.
Агрегат эффективно работает, если к дому подведен магистральный газ, подключение баллонов не рекомендуется, если нет газгольдера. Газ не дает копоти при горении, и не засоряет дымоход и теплообменник. Отводящиеся продукты имеют температуру ниже, чем выброс от твердого топлива, поэтому на стенках конструктивных элементов не образовывается конденсат.
Твердотопливные
Твердотопливная модель Отопительный агрегат выполняется из стали, чугуна, а ТЭН делается медным. Предусматривается ручная или автоматическая подача топлива, как и извлечение продуктов сгорания (золы). Используется уголь, торф, дрова, кокс или топливные частицы – пеллеты. Электронные системы координации делают оборудование надежным и энергозависимым, устройство может работать в одноконтурной и двухконтурной отопительной системе.
Особенности эксплуатации
К каждой модели прилагается инструкция, в которой пользователь может ознакомиться с правилами эксплуатации нагревателя, схемой его подключения, с особенностями конструкции, настройки и регулировки.
Система заполняется постепенно, со скоростью не более 8 л/мин. Вода пресная. Заполнение продолжают до появления жидкости в переливной трубке расширительной емкости.
Описание процесса розжига:
- проветривание топочной камеры в течение 5–10 минут, основной вентиль должен быть закрыт;
- проверка тяги путем приближения бумажной полоски к смотровому окошку;
- открытие шибера подачи воздуха и разжигания пламени;
- закрытие дверцы;
- регулировка температуры вентилем змеевика.

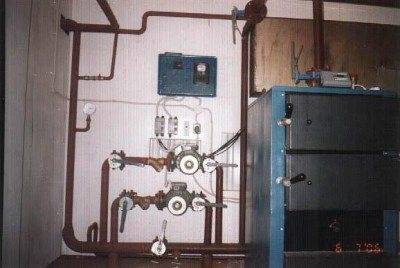

Монтаж и обвязка
Установкой котлов должны заниматься специалисты, но даже пользователям полезно знать правила монтажа. Если обвязка выполняется согласно гравитационной схеме, нагреватель размещают ниже, чем трубы обратной линии, — это улучшает движение теплоносителя. Дымоход располагается внутри сооружения.
Если дымовая труба проходит по неотапливаемым помещениям, ее нужно утеплить.
Подключение дополнительной техники
Вся продукция компании «Конорд» проста в эксплуатации, но не лишним будет доукомплектовать аппарат терморегулятором — это устройство сделает работу оборудования максимально эффективной. Также можно заранее приобрести дополнительный змеевик, на случай поломки. В стандартной комплектации нагреватели оснащаются регулируемым передним шибером.
Популярные модели газовых котлов Конорд
На заводе производится более 50 моделей газовых котлов и АОГВ
Но я рекомендую обратить внимание на представленные ниже варианты
Газовый котел Конорд КСЦ-S

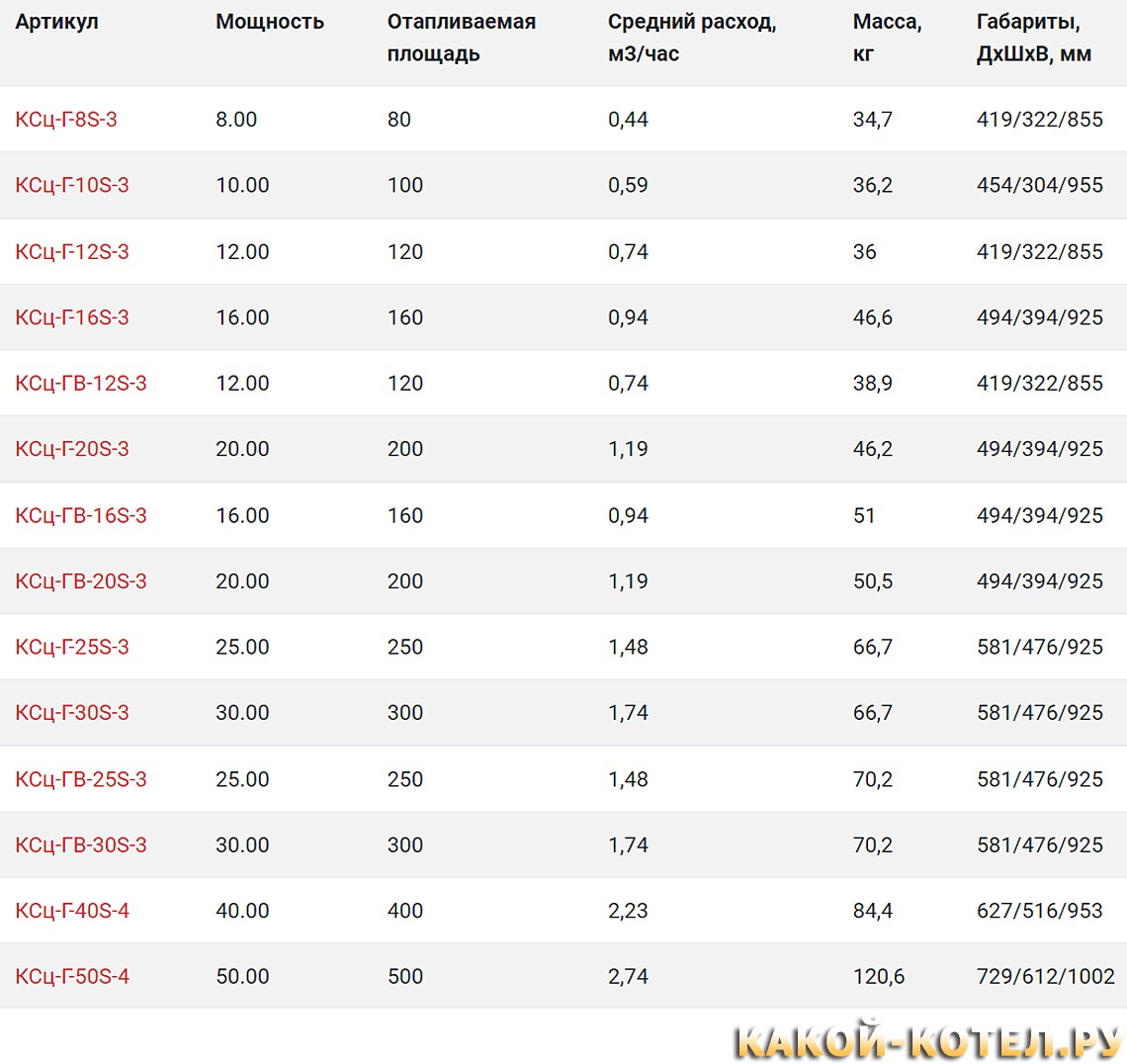

Пример модели: КСц-Г-12S-3.Расшифровка: Котел Стальной Цилиндрический Газовый 12 кВт с автоматикой SIT.Двухконтурные котлы имеют аббревиатуру «ГВ» — то есть «греет воду».
Стандартная линейка, которая включает в себя напольные газовые котлы мощностью от 8 до 50 кВт (площадь отопления от 80 до 500 кв.м.). В ассортименте также есть модели с дополнительным контуром. Минимальный КПД каждого аппарата составляет 90%. Теплообменник изготовлен из прочного антикоррозионного материала — холоднокатаного металла.
О безопасности оборудования можно не беспокоиться. Модернизированная конструкция дымосборника со встроенным термодатчиком перекрывает подачу газа при отсутствии тяги. Также котлы S-класса поддерживают стабильную работу при низком давлении газа и кратковременном появлении обратной тяги.
Особенности:
- Высокая теплоотдача.
- Работа при низком давлении — от 0,6 кПа.
- Одношовный стальной теплообменник, способный выдержать гидроудары и перепады давления.
- Легкий доступ для специалистов сервисных центров к содержимому котла.
Было непросто отыскать свежие отзывы на котлы Конорд, так как в интернете они не пользуются особой популярностью.
По качеству сборки и деталей у покупателей вопросов нет. Некоторые жалуются на повышенный расход газа, который не соответствует заявленному значению, и на задувание горелки при сильном ветре. В последнем случае причиной может быть неправильное устройство и/или вывод дымоотводной трубы.
Газовый котел Дон Эко

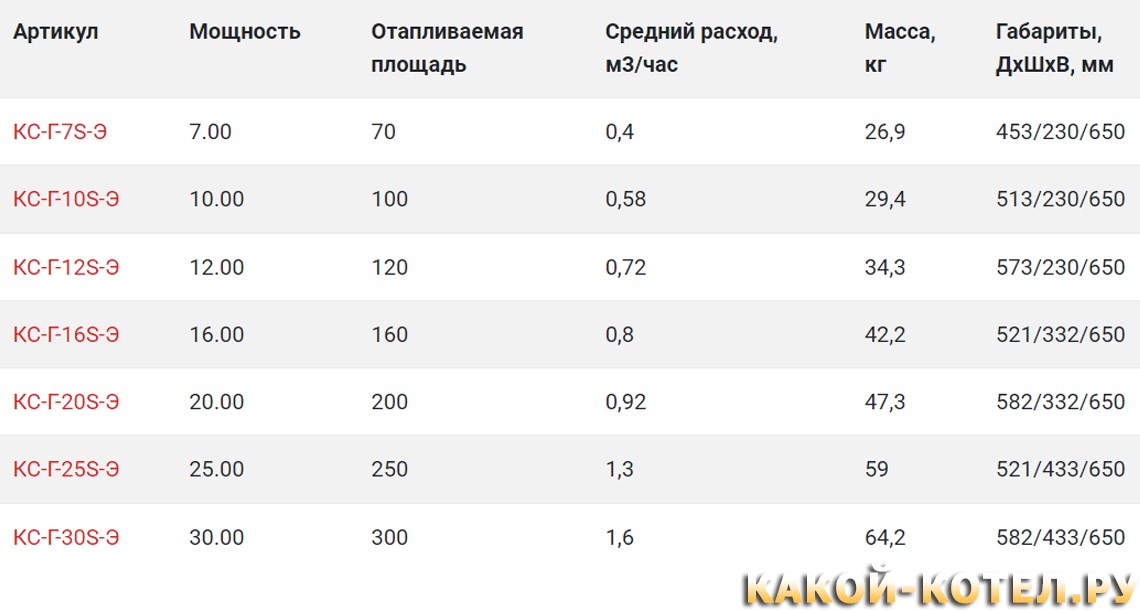

Пример модели: КС-Г-10S-Э.Расшифровка: Котел Стальной Газовый 10 кВт с автоматикой SIT Экономичный.Двухконтурные модели не производятся.
Более дешевые варианты, имеющие компактные размеры. Способны отапливать помещение площадью 70-300 кв.м. Особенностью этих котлов (по словам производителя) является экономичность. Действительно, они расходуют меньшее количество газа по сравнению с моделями S-класса. Но эта разница незначительна.
Приведу пример на моделях Конорд КСц-Г-10S и КС-Г-10S-Э. Средний расход газа у первого составляет 0,59 м3/час, у второго — 0,58 м3/час. Разница минимальна.
Другое дело — габариты и цена. Если вам нужен миниатюрный котел по небольшой стоимости, то обязательно присмотритесь к модификации Дон Эко.
Мне не удалось найти актуальные отзывы на котлы Дон Эко. Все комментарии оставлены где-то в 2015 году. Сейчас на них не стоит ориентироваться. По качеству Дон Эко чуть лучше таких отопительных котлов, как Луч и Мимакс, которым свойственно среднее качество материалов и сборки.

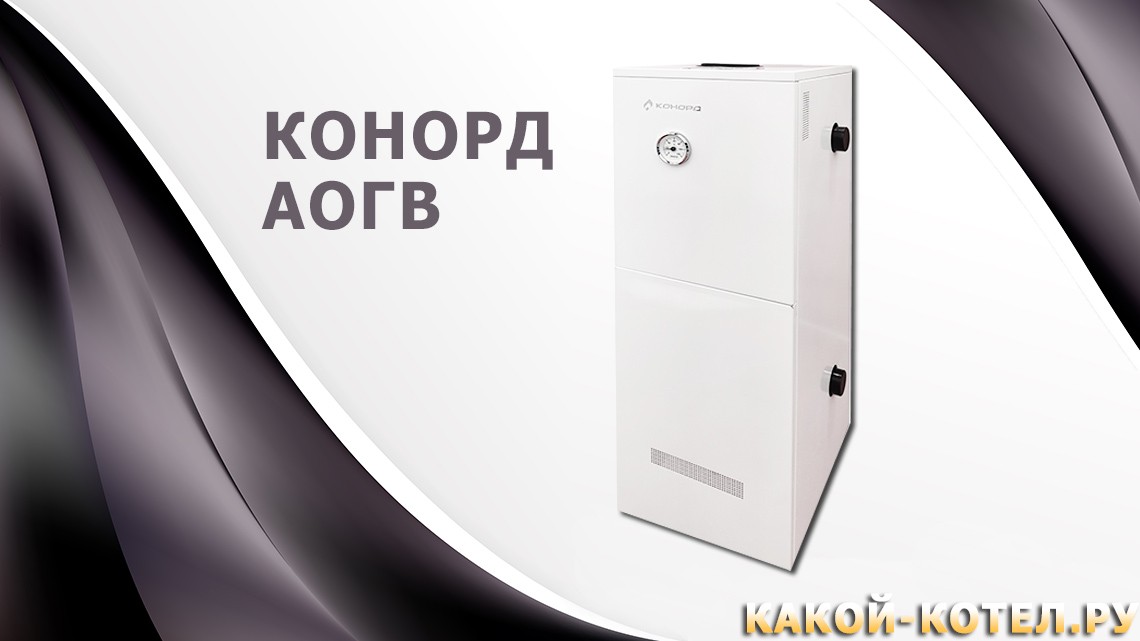

Котел Конорд для замены АОГВ Ростовский и Жуковский
До 2000-х годов в домах часто устанавливали цилиндрические (круглые) АОГВ: Жуковский и Ростовский. Их отличие заключается в расположении патрубков для подвода и отвода воды: у Жуковского они находятся сзади, у Ростовского — с правой стороны. Сейчас у многих истекает срок службы таких АОГВ, необходимо делать замену. К счастью, у завода Конорд есть современные аналоги:
- с задним подключением — АОГВ 11,6-3, АОГВ 17,4-3; двухконтурные — АКГВ 11,6-3, АКГВ 17,4-3.
- с боковым подключением — АОГВ 11,6-1, АОГВ 17,4-1, АОГВ 23,2-3-2, АОГВ 29-3-2; двухконтурные — АОГВК 11,6-1, АОГВК 17,4-1.
Особенности:
- Совпадение присоединительных размеров с устаревшими котлами.
- Простой монтаж без переделки системы отопления.
- Теплообменник выдерживает давление до 5 атм.
Итог
Конорд — это неплохой российский котел. Он имеет простую конструкцию и относительно низкую цену. Рекомендую устанавливать вместо АОГВ старого образца, в небольшом доме или при ограниченном бюджете.
В интернете можно найти плохие отзывы на котлы Конорд, опубликованные 5-10 лет назад. Не стоит им доверять. Завод уже давно изменил технологию производства газового оборудования в лучшую сторону.
Особенности конструкции и основные характеристики
Как и большинство моделей работающих на твердом топливе, котел Дон 16 представляет из себя стальное устройство с водяной рубашкой. Основной его частью является топка. Производители сознательно пошли на увеличение ее размеров, для того чтобы она вмещала больше топлива, тем самым обеспечивая более длительное горение. Топливная камера изготовлена из особого сплава, что делает ее устойчивой к коррозии.

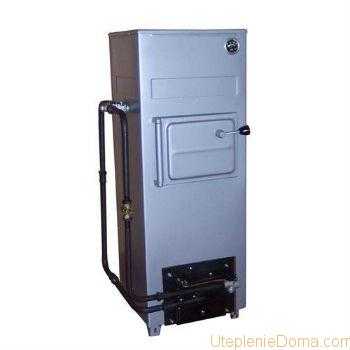

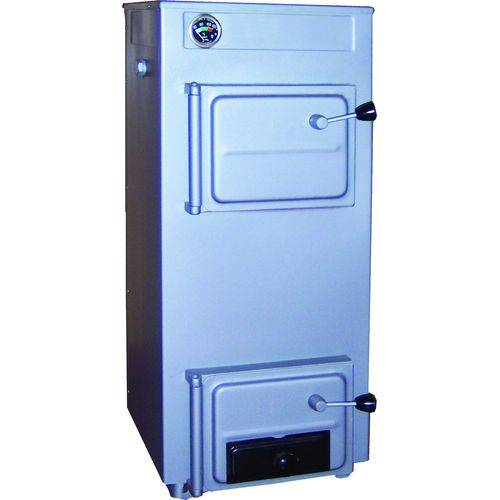

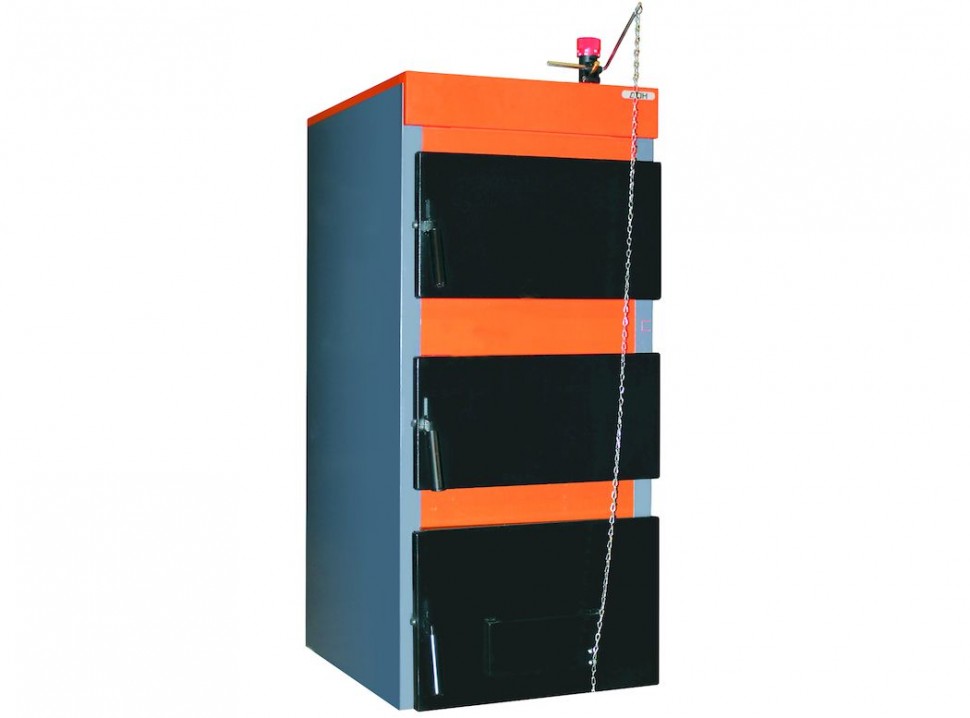

Фото 1: Стальной универсальный котел на твердом топливе Дон 16
Второй значимой частью водогрейного котла Дон 16 является теплообменник. Его задача обеспечить максимальный съем тепла и передать его теплоносителю. Для обеспечения максимального теплосъема, конструкция теплообменника выполнена таким образом, что дымогарные трубы проходят сквозь него. Для еще более лучшей отдачи тепла внутри них установлены турболизаторы. Нагретый теплоноситель через верхний патрубок подается в отопительную систему. Возврат воды в твердотопливный котел происходит через патрубок обратной линии. Температура теплоносителя контролируется термодатчиком.

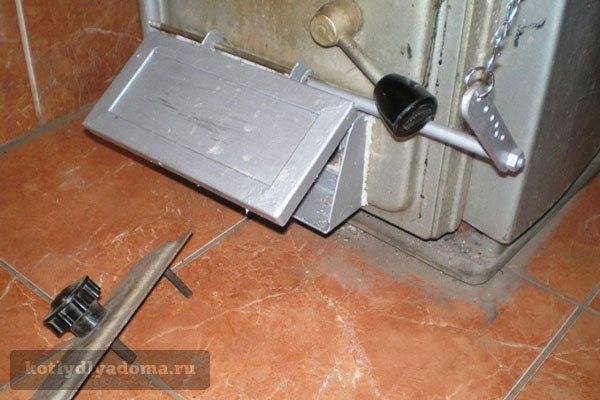

Фото 2: Зольник котла Дон 16 старой модификации
В двухконтурных котлах Дон 16 внутрь теплообменника, вокруг дымогарных труб устанавливается змеевик. Благодаря его близости к источнику тепла, вода в нем быстро нагревается, бесперебойно обеспечивая владельца дома горячей водой для санитарных нужд. Скорость потока регулируется вентилем, либо смесителем.
На передней панели находятся шуровочная и загрузочная дверцы. Они служат для загрузки и выемки золы, а также очистки внутренних поверхностей. Регулировка тяги, а следовательно и интенсивности горения происходит с помощью рукоятки шибера.

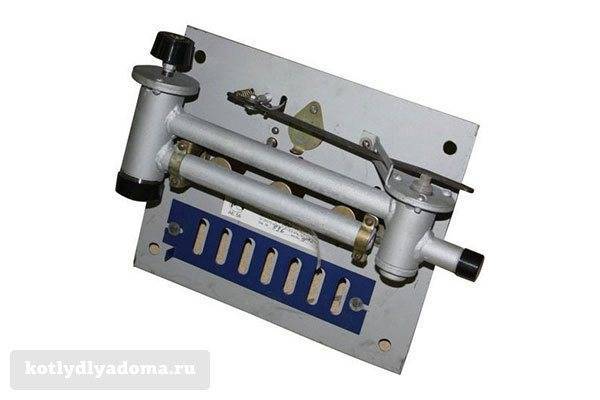

Фото 3: Газовая горелка для твердотопливного котла с водяным контуром Дон 16
Помимо универсального котла мощностью 16 кВт, выпускаются и модели на 30 кВт. Также в линейки присутствуют устройства способные работать только на твердом топливе. Приведем некоторые технические характеристики которые приводит производитель на официальном сайте:
| Дополнить систему водой. Проверить соблюдение уклонов в отопительной системе. Возможна установка циркуляционного насоса. Переработать проект системы отопления. | См. разд. 6 | ||
| 3. Течь котла | 3.1.Отпустилась гайка датчика температуры. 3.2.Выделение конденсата. 3.3.Отпустилась гайка водоподогревателя 3.4.Отпустилась гайка ниппеля змеевика водоподогревателя | Подтянуть гайку датчика температуры,подтянуть гайку водоподогревателя, Исчезает при последующей работе котла при достижении температуры обратки 45 0 С. | Владелец котла. |
| 4. Самопроизвольное отключение горелки | 4.1.Недостаточное разрежение в дымоходе, забит дымоход. 4.2.Погасла запальная горелки, засорилось сопло. | Очистить дымоход | |
| Владелец котла. | |||
| 5. Утечка газа в местах соединений. | Износились прокладки, ослабли резьбовые соединения, нарушена смазка. | Заменить прокладки. Перепаковать соединения. | Владелец котла. |
| 6. При работе котла вода не достигает нужной температуры. | Нарушена настройка газового клапана. Настройка блок-крана | Отрегулировать работу газового клапана и блок-крана горелки. | См. разд.8. Мастер-наладчик. |
| 7. Наблюдается отрыв пламени | Большая тяга. Давление газа выше допустимого. | Отрегулировать тягу шибером и давление газа. | Мастер-наладчик. |
| 8. Температура воды в котле достигла 95 0 С., основная горелка продолжает работать. | Нарушена герметичность термоблока лопнул «снаряд» блок-крана, Лопнуло нижнее кольцо «снаряда» | Заполнить герметично термодатчик с термобаллоном тосолом А-40,или заменить.Заменить снаряд, заменить кольцо снаряда. | Мастер-наладчик. |
| 9. Горелка горит коптящим пламенем. | Недостаток первичного воздуха | Отрегулировать подачу воздуха регулятором первичного воздуха. | Владелец котла. |
| 10. Проскок пламени в горелку | Давление газа ниже допустимого | Отрегулировать | Мастер-наладчик. |
| Модель | КС-ТГ-16/20S | КС-ТГ-30/40S |
| Мощность (уголь/газ), кВт | 16/20 | 30/40 |
| Площадь помещения (уголь/газ), м² | 160/200 | 300/400 |
| КПД (уголь/газ), % | 86/90 | 86/90 |
| Расход газа, м³/ч | 1,3 | 2,5 |
| Цена, руб | 19 800 | 45 000 |
Для обеспечения работы на газу, шуровочная дверца и колосники демонтируются, и в нижнее отверстие передней панели монтируется газовая горелка управляемая автоматикой. Верхняя часть топки закрывается топочным листом в плотную к передней стенке.
Дон 16 путем установки пеллетной горелки и бункера с блоком управления легко превращается в отопительный пеллетный котел российского производства. В отличии от газового, подключение оборудования для работы на пеллетах не требует регистрации. Пеллеты значительно эффективнее дров и угля и помогут значительно сэкономить на отоплении вашего загородного дома или дачи.
Технические характеристики котлов серии ДОН
| Марка#котла | Теплопроизводительность, кВт | Макс. отапливаемая площадь,м2 | КПД, %, не менее | Номинальный расход газа, м3/ч | Производительность контура ГВС, л/ч* | Масса, кг | Габариты, мм длина*ширина* высота | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| на газе | на твердом топливе | на газе | на твердом топливе | на газе | на твердом топливе | на газе | на твердом топливе | ||||
| КС-Т-16 | – | 16 | – | 160 | – | 75 | – | – | – | 153 | 700*470*1030 |
| КС-ТВм-16 | – | 16 | – | 160 | – | 75 | – | – | 390 | 190 | 700*470*1180 |
| КС-ТГ-16Н | 16 | 16 | 160 | 160 | 82 | 75 | 2 | – | – | 153 | 700*470*1030 |
| КС-ТГВм-16Н | 16 | 16 | 160 | 160 | 82 | 75 | 2 | 390 | 390 | 188 | 700*470*1180 |
| КС-ТГВм-16/20Н | 20 | 16 | 200 | 160 | 82 | 75 | 2,5 | 420 | 390 | 188 | 700*470*1180 |
| КС-ТВ-31,5 | – | 31,5 | – | 315 | – | 76 | – | – | 740 | 266 | 850*700*1430 |
| КС-ТГВ-31,5Н | 31,5 | 31,5 | 315 | 315 | 84 | 76 | 4 | 740 | 740 | 295 | 850*700*1430 |
| КС-ТГВ-31,5/40Н | 40 | 31,5 | 400 | 315 | 84 | 76 | 5 | 800 | 740 | 259 | 850*700*1430 |
| КС-ГВ-50Н | 50 | – | 500 | – | 84 | – | 6 | 800 | – | 266 | 850*700*1430 |
| КС-ТГ/ТГВ-16,5/25 | 25 | 16 | 250 | 160 | 90 | 92 | 2,5 | 420 | 390 | 75/79 | 610*540*830 |
| Обозначения: К – котел С – стальной Г- газовый В – наличие контура горячей воды м-модернизированный Н – термогидравлическая автоматика | Присоединительное давление газа для всех моделей котлов: номинальное – 1.3 кПа, минимальное – 0,6 кПа, максимальное – 1,8 кПа |
Характеристики котла
При помощи отопительного оборудования марки «Дон» можно максимально эффективно обогреть жилой дом или любое другое помещение, а также обеспечить поступление горячей воды. Оборудование имеет множество плюсов, но и недостатки у него имеются.
Основные преимущества
Читая отзывы потребителей, можно выделить основные плюсы использования этих отопительных агрегатов:
Универсальность. Агрегат может функционировать практически на любом твердом топливе – дровах, угле, торфяных брикетах, древесных отходах (стружках, пеллетах и пр.). Более того, при необходимости можно установить газовую горелку.
Совет! Благодаря возможности переоборудования под использование газа, котлы марки «Дон» имеет смысл устанавливать и в тех районах, в которых вскоре появится газоснабжение. При подключении газа нужно будет только установить горелку подходящей модели, не производя замены котла.
- Энергонезависимость. Котел не требует подключения электропитания, поэтому он будет нормально функционировать даже при отключении электроэнергии.
- Долгий срок эксплуатации. Материал изготовления камеры сгорания – высокопрочная сталь с высоким содержанием углерода. Толщина стальных листов – 3 мм. Этот материал устойчив к высоким температурам и коррозии в то же время он имеет хорошие показатели теплопроводности.
- Безопасность. Корпус котла имеет хорошую теплоизоляцию. С одной стороны, это повышает эффективность работы, так как существенно снижает теплопотери. С другой – исключает нагревание внешней поверхности. Котлы отвечают стандартам пожарной безопасности.
- Длительные интервалы между закладками топлива. Большинство моделей из линейки котлов «Дон» имеют топки большого объема. Это позволяет увеличить интервал между закладками до 8 часов, что существенно облегчает обслуживание котла.
- Неприхотливость к качеству теплоносителя. Котел может работать и при использовании в качестве теплоносителя жесткой воды.
Совет! Если все же змеевик выйдет из строя из-за повышенной жесткости воды, то его можно будет очень легко заменить, не проводя масштабных демонтажных работ.
- Сдержанный и привлекательный дизайн. Внешнее покрытие котла выполнено из термостойкой краски, которая долго сохраняет привлекательный вид котла.
- Качество. Кожух агрегата не имеет щелей, все детали идеально подогнаны друг другу. Резьбовые соединения выполнены безукоризненно, места стыков качественно сварены.
- Доступность. Сам котел имеет относительно невысокую цену, недорого будет обходиться и топливо для него.
- Контроль. Наличие встроенного термометра позволяет контролировать температуру в системе.
Совет! Потребители отмечают удачную конструкцию камеры для сбора золы. Наличие массивных колосников обеспечивает перемещение продуктов горения в специально приспособленный для этого отсек.
Недостатки
Основным недостатком всех твердотопливных котлов является невозможность полной автоматизации процесса. Для обеспечения нормальной работы системы отопления потребуется регулярно докладывать дрова в топку, а также чистить оборудования, удаляя продукты горения.
Совет! Оборудование для обслуживания котла (кочерга, совок и пр.) в комплект поставки, как правило, не входят, их придется приобретать отдельно.
Еще одним существенным недостатком является то, что твердотопливный отопительный агрегат довольно долго остывает. Этот минус проявляется тогда, когда нужно произвести срочный ремонт оборудования. После остановки котла придется довольно долго ждать, чтобы детали остыли и можно было приступить к работе.
Технические характеристики

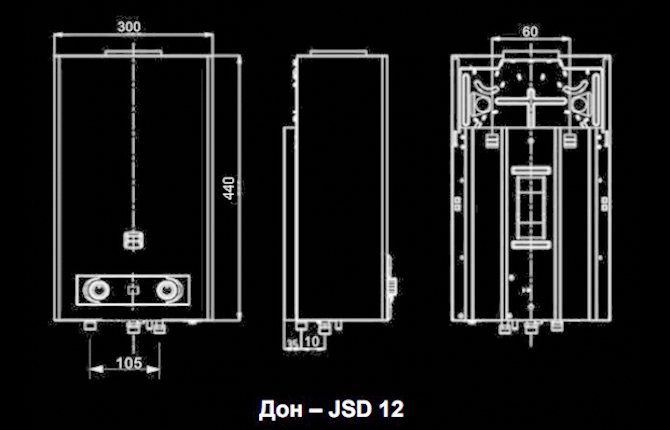

Водонагреватели Дон имеют встроенные системы модуляции пламени, принудительного вентилирования, многоуровневые системы безопасности. Газовые колонки отключаются автоматически при:
- недостаточной тяге;
- угасании пламени;
- резком уменьшении потока воды;
- перегреве;
- высоком давлении.
Датчик перегрева отключает колонку, если температура воды становится свыше 80 градусов. Это делает устройство безопасным при использовании. Минимальное давление воды, необходимое для зажигания колонок, составляет всего 25 кПа. Максимальное давление, которое выдерживает колонка, – 800 кПа. (В целом при выборе газовой колонке необходимо так же изучать технические характеристики как если бы вы выбирали запчасти для комбайнов, которые можно выбрать если зайти на каталог claas)
Для увеличения срока эксплуатации газового оборудования Дон необходимо придерживаться следующих рекомендаций:
- протирать корпус колонки от пыли влажной и сухой салфетками без применения химических или абразивных веществ;
- каждые полгода чистить теплообменник от накипи раствором лимонной кислоты, менять фильтры на воду;
- следить за чистотой горелки, регулярно прочищать дымоход;
- ежегодно проводить сервисное техническое обслуживание.
Ежедневно перед использованием колонки рекомендуется проверять пламя на горелке, соединительные элементы, наличие в воздухе запаха газа
Важно, чтобы около водонагревателя не располагались воспламеняемые предметы
Запчасти для газовой колонки Дон недорогие, продаются в магазинах. Гарантийный срок эксплуатации от производителя равен 1 году. Неисправным устройством нельзя пользоваться, так как можно отравиться газом и вызвать пожар.
Если во время включения чувствуется запах газа, нужно немедленно отключить колонку, перекрыть подачу, проветрить помещение, вызвать службу газового хозяйства.
Разновидности твердотопливных котлов
Принцип действия твердотопливных котлов позволяет им быть частью различных современных схем. Речь идет как о самых простых одноконтурных приборах, так и о мощнейших многофункциональных агрегатах с высокой производительностью. Существует несколько способов классификации твердотопливного оборудования.
По материалу изготовления:
- Из стали. Стоимость на стальные приборы ниже, чем на чугунные. К тому же они более просты в обслуживании: чистка проходит без особых проблем. Из недостатков можно выделить чувствительность моделей к температуре в обратной трубе: она должна быть не менее +60 градусов. Это предусматривает использование специальных клапанов для поддерживания необходимого температурного режима путем подмешивания в обратку горячей воды из подающей трубы.
- Из чугуна. Отличаются более высокой долговечностью, однако требуют сложный уход. Использование чугунных твердотопливных котлов рекомендуется в случае их непрерывного использования. Приобретение сверхнадежного чугунного агрегата только для аварийных случаев является непрактичным решением. С подобными задачами в состоянии справиться более дешевые стальные модели.
Как устроен твердотопливный котел Дон

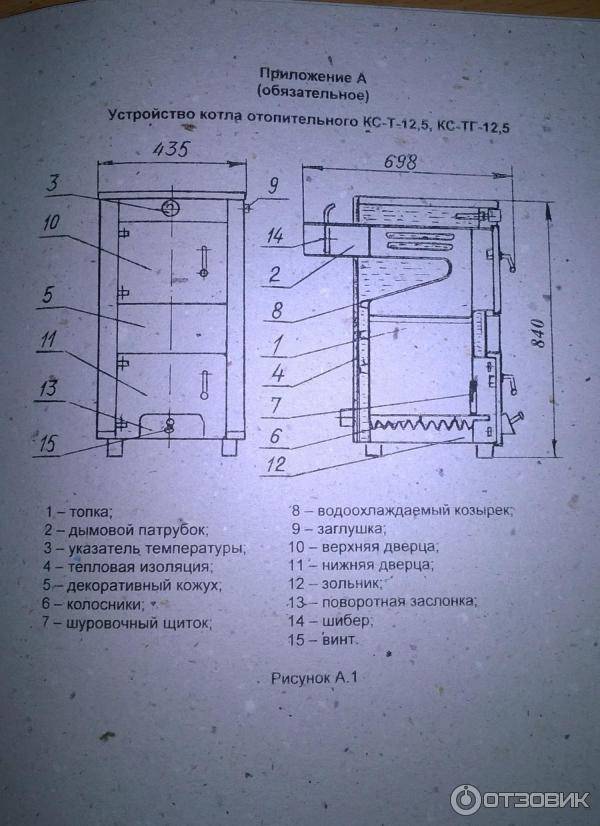

Конструкция рассматриваемого оборудования представляет собой стальной корпус с двумя дверками, верхняя дверка предназначена для загрузки топлива, нижняя для удаления из топки золы также в этой дверки вмонтировано поддувало. Внутри корпуса размещена водяная рубашка для нагрева теплоносителя с отбойником для увеличения площади нагрева и более эффективного тепло съёма. У водяной рубашки котла имеются входной и выходной патрубки для присоединения системы отопления.
Зольник котла Дон 16 старой модификации
Внизу камеры сгорания установлены чугунные колосники, на которые производят загрузку твердого топлива. В топку может помещаться до 15 кг дров. Для снабжения горячей водой внутри котла устанавливается медный змеевик. Для отведения продуктов горения вверху топочной камеры после отбойника и завихрителя расположен дымоход, который подсоединяется к дымовой трубе. Для регулировки тяги или разряжения в топки имеется специальная регулировочная шиберная заслонка. Между корпусом и обшивкой установлена тепловая изоляция, позволяющая аккумулировать все тепло от сжигания топлива для нагрева теплоносителя. А также он оснащен датчиком и указателем температуры теплоносителя.
Газовая горелка для твердотопливного котла с водяным контуром Дон 16
Необходимо сказать, что твёрдотопливные котлы Дон могут работать также на газообразном топливе. Это достигается посредством установки газовой горелки типа АГУТ-М. Выполнить переход работы с твердого топлива на газообразное очень просто. Для этого убирают колосники, демонтируют нижнюю дверцу, а на ее место устанавливают горелку с автоматикой и подсоединяют к системе газоснабжения. Очень важным вопросом, при переводе на газообразное топливо – это получение разрешения на подключение в газоснабжающей организации. Переоборудованный газовый котел должен подключаться только организацией, имеющей на это соответствующее разрешение. Не пытайтесь самостоятельно выполнить эти работы.
Особенности конструкции и основные характеристики
Как и большинство моделей работающих на твердом топливе, котел Дон 16 представляет из себя стальное устройство с водяной рубашкой. Основной его частью является топка. Производители сознательно пошли на увеличение ее размеров, для того чтобы она вмещала больше топлива, тем самым обеспечивая более длительное горение. Топливная камера изготовлена из особого сплава, что делает ее устойчивой к коррозии.

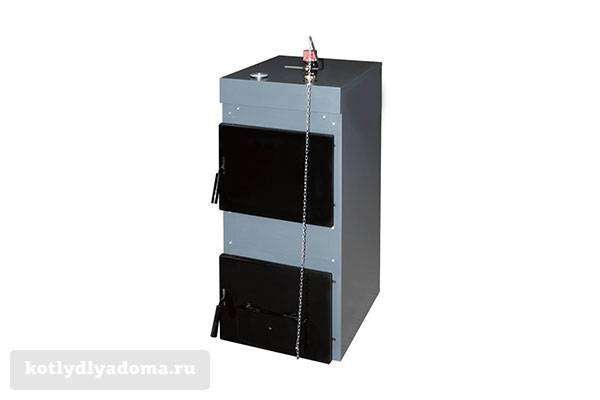

Фото 1: Стальной универсальный котел на твердом топливе Дон 16
Второй значимой частью водогрейного котла Дон 16 является теплообменник. Его задача обеспечить максимальный съем тепла и передать его теплоносителю. Для обеспечения максимального теплосъема, конструкция теплообменника выполнена таким образом, что дымогарные трубы проходят сквозь него. Для еще более лучшей отдачи тепла внутри них установлены турболизаторы. Нагретый теплоноситель через верхний патрубок подается в отопительную систему. Возврат воды в твердотопливный котел происходит через патрубок обратной линии. Температура теплоносителя контролируется термодатчиком.
Фото 2: Зольник котла Дон 16 старой модификации
В двухконтурных котлах Дон 16 внутрь теплообменника, вокруг дымогарных труб устанавливается змеевик. Благодаря его близости к источнику тепла, вода в нем быстро нагревается, бесперебойно обеспечивая владельца дома горячей водой для санитарных нужд. Скорость потока регулируется вентилем, либо смесителем.
На передней панели находятся шуровочная и загрузочная дверцы. Они служат для загрузки и выемки золы, а также очистки внутренних поверхностей. Регулировка тяги, а следовательно и интенсивности горения происходит с помощью рукоятки шибера.
Фото 3: Газовая горелка для твердотопливного котла с водяным контуром Дон 16
Помимо универсального котла мощностью 16 кВт, выпускаются и модели на 30 кВт. Также в линейки присутствуют устройства способные работать только на твердом топливе. Приведем некоторые технические характеристики которые приводит производитель на официальном сайте:
| Дополнить систему водой. Проверить соблюдение уклонов в отопительной системе. Возможна установка циркуляционного насоса. Переработать проект системы отопления. | См. разд. 6 | ||
| 3. Течь котла | 3.1.Отпустилась гайка датчика температуры. 3.2.Выделение конденсата. 3.3.Отпустилась гайка водоподогревателя 3.4.Отпустилась гайка ниппеля змеевика водоподогревателя | Подтянуть гайку датчика температуры,подтянуть гайку водоподогревателя, Исчезает при последующей работе котла при достижении температуры обратки 45 0 С. | Владелец котла. |
| 4. Самопроизвольное отключение горелки | 4.1.Недостаточное разрежение в дымоходе, забит дымоход. 4.2.Погасла запальная горелки, засорилось сопло. | Очистить дымоход | |
| Владелец котла. | |||
| 5. Утечка газа в местах соединений. | Износились прокладки, ослабли резьбовые соединения, нарушена смазка. | Заменить прокладки. Перепаковать соединения. | Владелец котла. |
| 6. При работе котла вода не достигает нужной температуры. | Нарушена настройка газового клапана. Настройка блок-крана | Отрегулировать работу газового клапана и блок-крана горелки. | См. разд.8. Мастер-наладчик. |
| 7. Наблюдается отрыв пламени | Большая тяга. Давление газа выше допустимого. | Отрегулировать тягу шибером и давление газа. | Мастер-наладчик. |
| 8. Температура воды в котле достигла 95 0 С., основная горелка продолжает работать. | Нарушена герметичность термоблока лопнул «снаряд» блок-крана, Лопнуло нижнее кольцо «снаряда» | Заполнить герметично термодатчик с термобаллоном тосолом А-40,или заменить.Заменить снаряд, заменить кольцо снаряда. | Мастер-наладчик. |
| 9. Горелка горит коптящим пламенем. | Недостаток первичного воздуха | Отрегулировать подачу воздуха регулятором первичного воздуха. | Владелец котла. |
| 10. Проскок пламени в горелку | Давление газа ниже допустимого | Отрегулировать | Мастер-наладчик. |
| Модель | КС-ТГ-16/20S | КС-ТГ-30/40S |
| Мощность (уголь/газ), кВт | 16/20 | 30/40 |
| Площадь помещения (уголь/газ), м² | 160/200 | 300/400 |
| КПД (уголь/газ), % | 86/90 | 86/90 |
| Расход газа, м³/ч | 1,3 | 2,5 |
| Цена, руб | 19 800 | 45 000 |
Для обеспечения работы на газу, шуровочная дверца и колосники демонтируются, и в нижнее отверстие передней панели монтируется газовая горелка управляемая автоматикой. Верхняя часть топки закрывается топочным листом в плотную к передней стенке.
Дон 16 путем установки пеллетной горелки и бункера с блоком управления легко превращается в отопительный пеллетный котел российского производства. В отличии от газового, подключение оборудования для работы на пеллетах не требует регистрации. Пеллеты значительно эффективнее дров и угля и помогут значительно сэкономить на отоплении вашего загородного дома или дачи.
Двухконтурные
Это модели КС ТВМ 16/20, ТВ 31.5/40, ТВ 20 и другие. Ряд двухконтурных нагревателей легко переоборудуется с газа на уголь/дрова и наоборот. Рассчитаны на отопление площадей до 300 м². Одновременно с отоплением они подогревают воду для бытовых нужд.
Вторичный контур представляет собой змеевик из меди, при необходимости его можно поменять, продлевая тем самым эксплуатацию оборудования.
Двухконтурный котел имеет характеристики практически аналогичные характеристикам одноконтурного. Также выполнены из стали, но более мощные, чем версии с одним контуром. Выпускаются варианты на 20, 30 и 50 кВт. Их масса — 150–200 кг.
