Виды и установка кранов для радиатора отопления

Как правильно выбрать

Важно знать, какие краны ставить на радиаторы отопления. Для этого нужно знать основные их характеристики. Кран, предназначенный для установки на радиаторе, чаще всего представлен в шаровом типе, благодаря чему обеспечивается регулировка расхода теплоносителя и его температуры

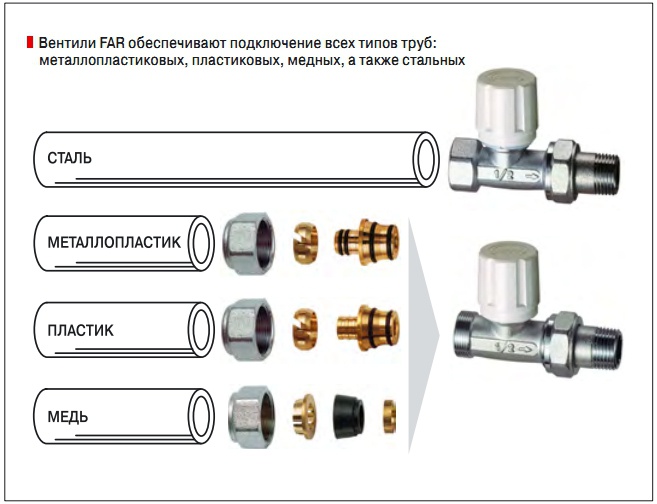

Также именно за счет этого элемента выполняется соединение радиатора с трубами, которые могут быть выполнены из разных материалов

Кран, предназначенный для установки на радиаторе, чаще всего представлен в шаровом типе, благодаря чему обеспечивается регулировка расхода теплоносителя и его температуры. Также именно за счет этого элемента выполняется соединение радиатора с трубами, которые могут быть выполнены из разных материалов.

Установка может быть в разных частях батареи, к которым относится стояк или верхняя часть. Может быть смонтирован на байпасе. Выбираются участки, где происходит скопление воздуха, чтобы при необходимости можно было произвести его стравливание.

Во время выбора элемента нужно учитывать следующие особенности:

• каким диаметром обладают трубы, для которых приобретается кран;
• при каком рабочем давлении будет происходить эксплуатация изделия;
• какой тип соединения будет применяться для прикрепления крана, поскольку у отдельных элементов может иметься резьба;
• каким назначением обладает сама арматура;
• где должен быть он установлен;
• какими параметрами и характеристиками обладает рабочая среда;
• свойства входа и выхода вентиля в конкретном радиаторе.

Краны сами могут обладать определенными характеристиками. К ним относятся:

кран Маевского считается самым популярным выбором, поскольку широко применяется, имеет доступную цену и отличную эффективность; конусный вентиль считается отличным выбором потому, что он может быть установлен в промежуточном положении

Во время выбора нужно обращать внимание на следующие части кранов:

• Каким механизмом запирания оснащен кран. Терморегуляторы оснащаются сразу двумя механизмами: один является клапанным, а другой — вентиль со специальным штоком. Второй вариант считается самым оптимальным, поскольку с его применением регулировка будет плавной и эффективной. Вручную устанавливается необходимая температура, для чего используется ограничительное кольцо. Однако могут быть и терморегуляторы с электронными механизмами, но их цена будет выше. Кран Маевского в этом плане имеет много минусов. Это обусловлено низкой проходимостью и необходимостью пользоваться специализированным ключом для применения крана.
• Корпус крана. Оптимальными являются изделия, корпус которых создан из стали или бронзы. Наиболее популярными являются конструкции из латуни, поскольку они обладают приемлемой ценой. Часто можно встретить краны из силумина, который считается аналогом латуни. Однако такие варианты считаются неподходящими, поскольку этот материал слишком мягкий. Надежными являются полимерные изделия, но обычно они выпускаются слишком больших размеров, поэтому для их установки приходится вырезать слишком большой участок трубопровода. Также долговечными считаются краны, в которых устанавливаются прокладки не из резины, а из подходящих полимеров.

Существует достаточно много разновидностей кранов, которые устанавливаются на радиаторы системы отопления.

Они отличаются возможностью регулировки температуры, способом установки, различными дополнительными элементами и параметрами.

При правильном выборе и грамотной установке крана на радиатор отопления можно повысить комфортность использования системы, а также ее безопасность и эффективность.

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание! В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент. Так что лучше этого не делать без крайней необходимости

• Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
• Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
• Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

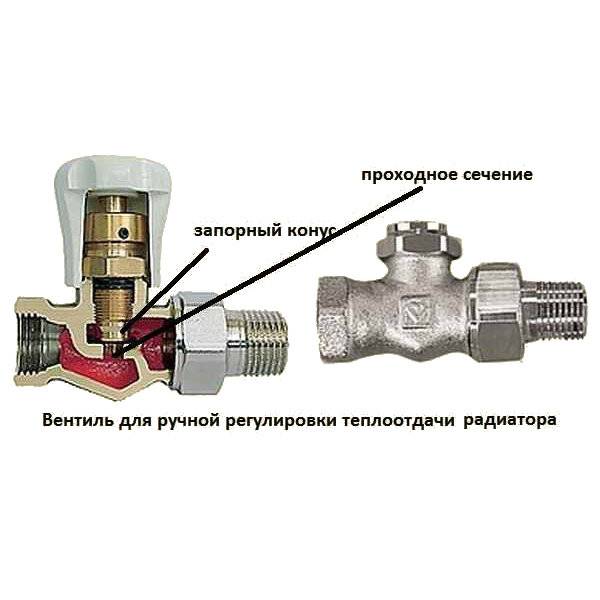

Устройство в разрезе

• Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
• В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
• Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание! Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

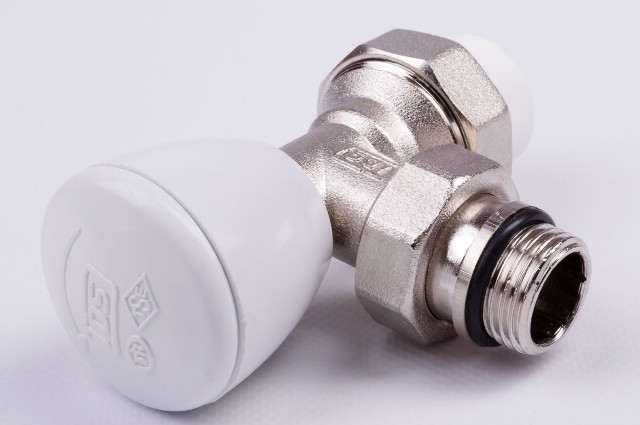

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

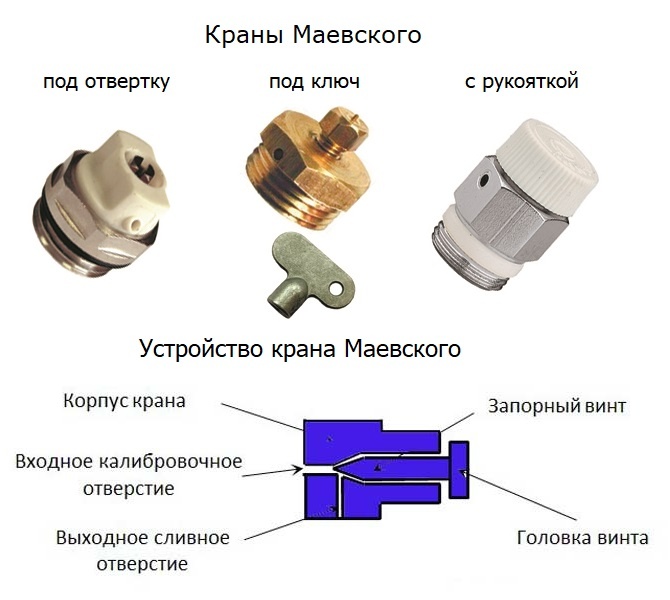

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

• Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Обратите внимание! Если есть возможность, покупайте вентили под отвертку, поскольку ключ вы будете регулярно терять, что и неудивительно – пользоваться им придется один-два раза в год. Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа

В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх

Нужно иметь в виду, что пропускная способность у такого крана невелика, так что, например, на расширительный бак его ставить не стоит: стравливать лишний воздух придется около часа. В такой ситуации больше подойдет обычный вентиль или водоразборный кран, установленный изливом вверх.

Фото установленного клапана

Запорные устройства

Шаровые

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

• Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
• Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
• Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

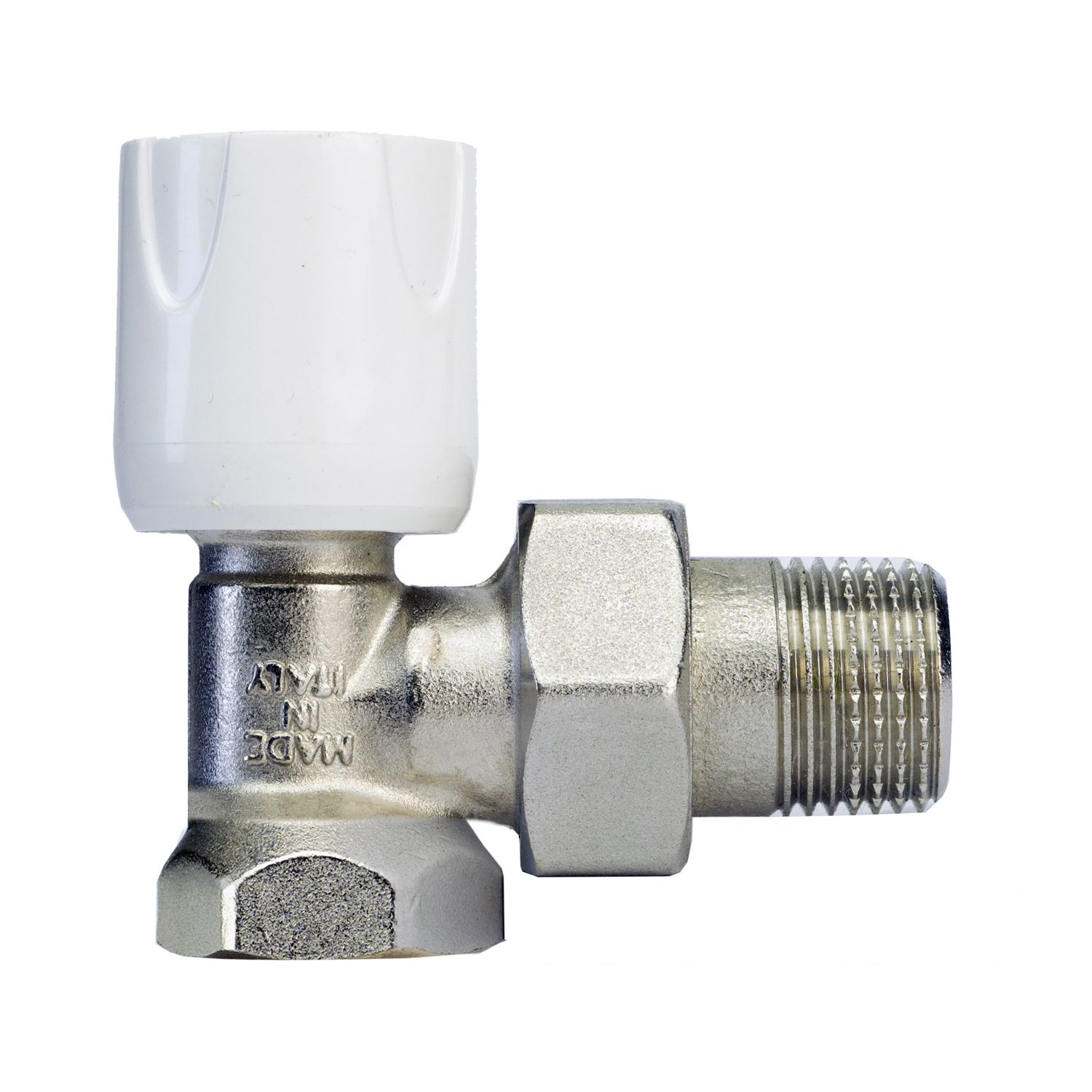

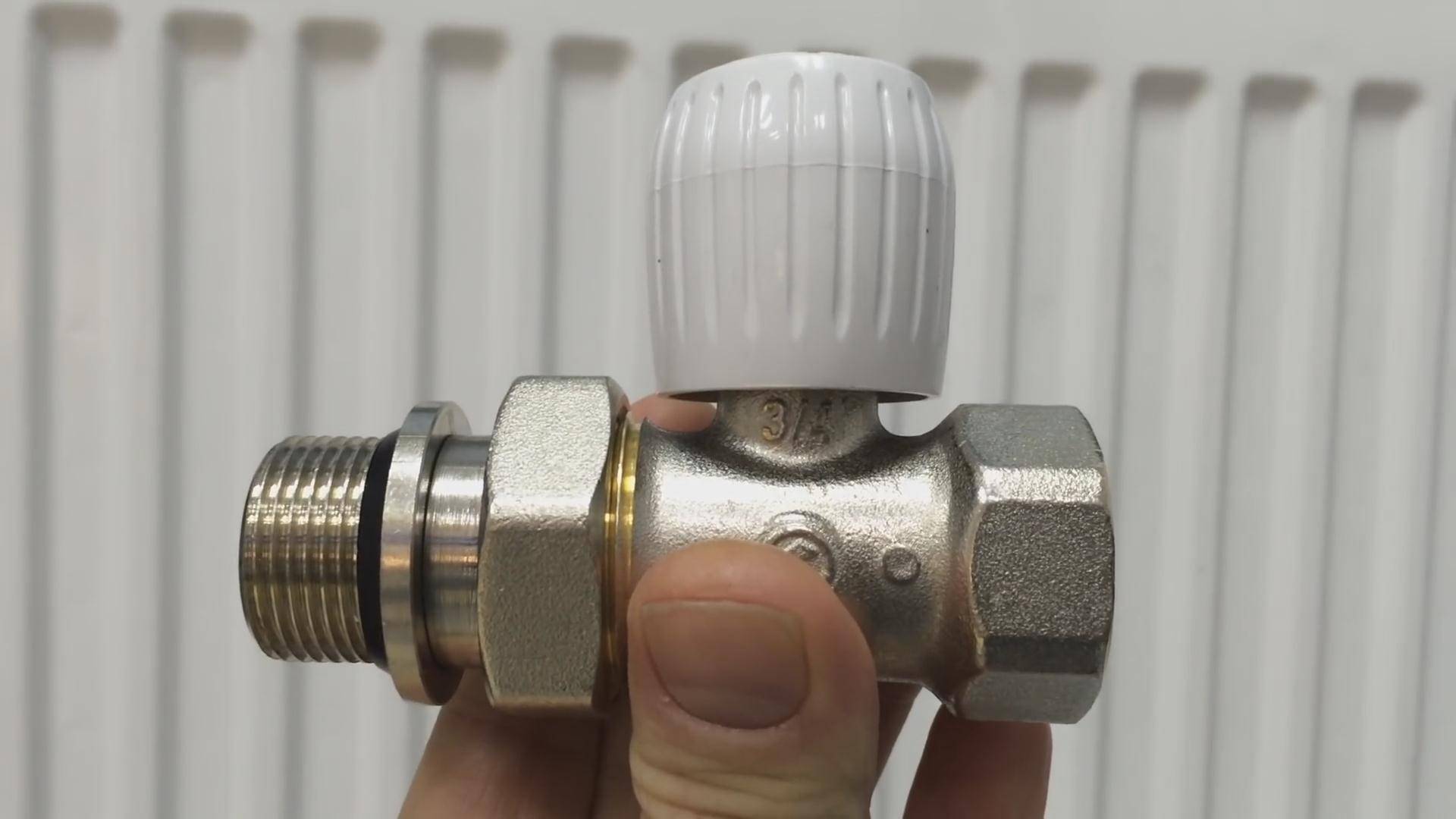

Конусные

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

• Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
• Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
• В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
• Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.

Кран Маевского

При заливке теплоносителя в систему отопления внутрь вместе с водой или антифризом попадает и воздух.

Для его удаления используются специальные устройства – так называемые краны Маевского:

Устройство для выпуска воздуха

• Конструкция такого изделия достаточно проста: его основу составляет запорный шток, установленный в корпусе с резьбой под радиаторную пробку.
• Шток приводится в движение либо отверткой, либо специальным ключом, открывая просвет трубы в седловине.

Фото установленного клапана

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

• диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
• рабочее давление (PN, в диапазоне 15–40 и выше);
• вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

• шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
• конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
• терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

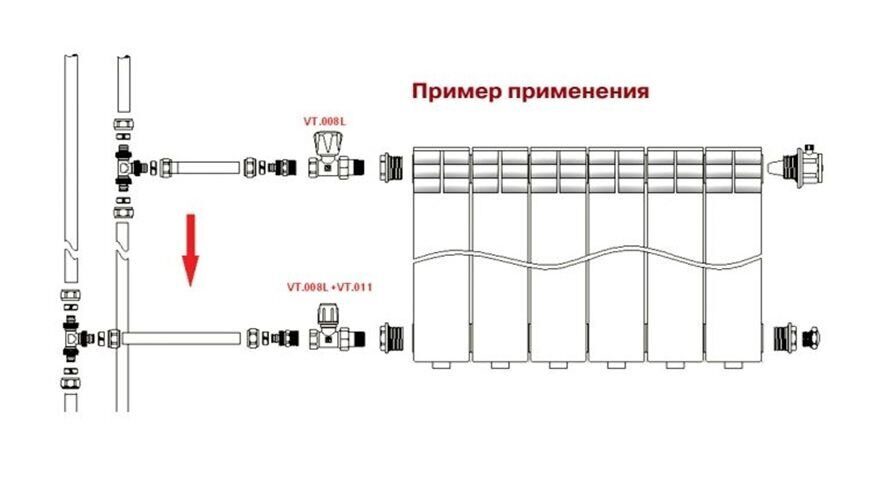

Порядок установки

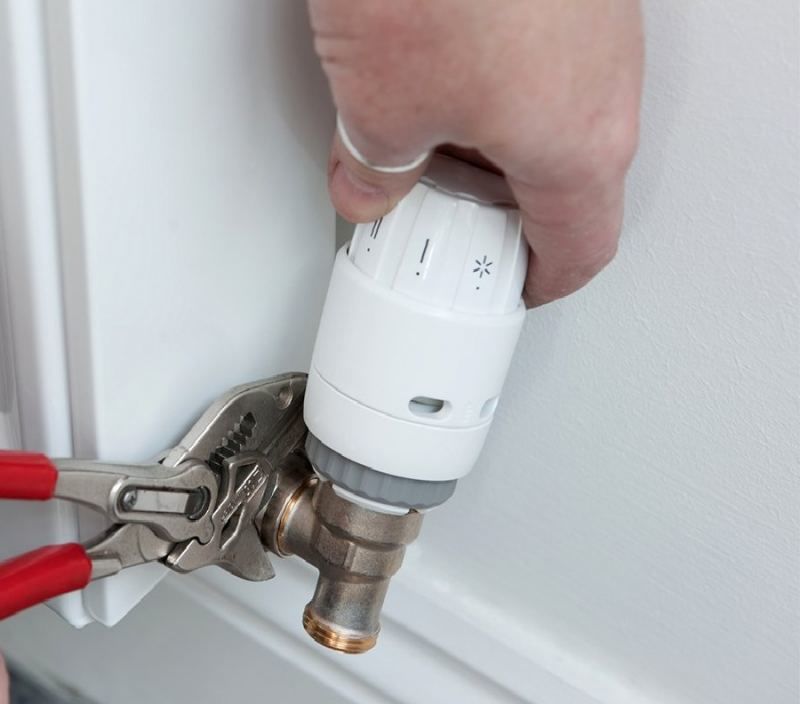

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

1. Выбрать подходящее место.
2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
3. Привинтить кран.
4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

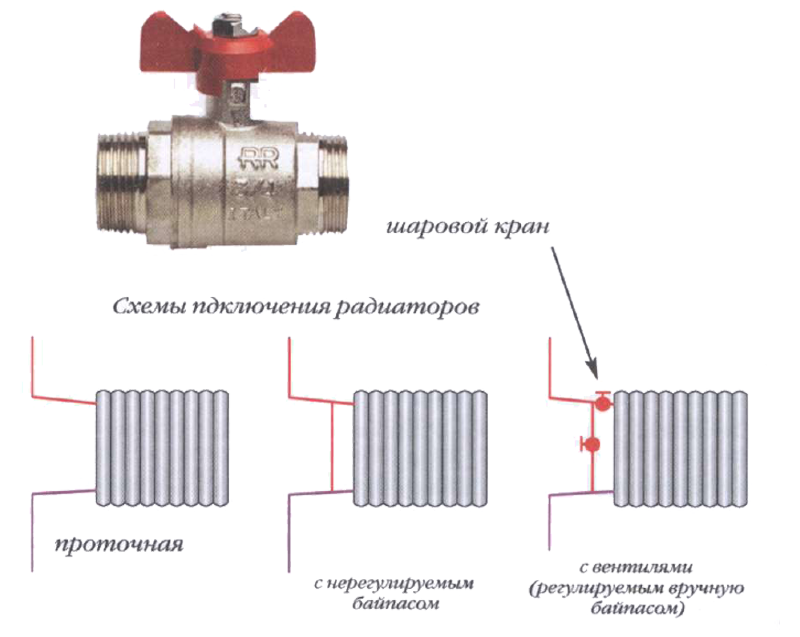

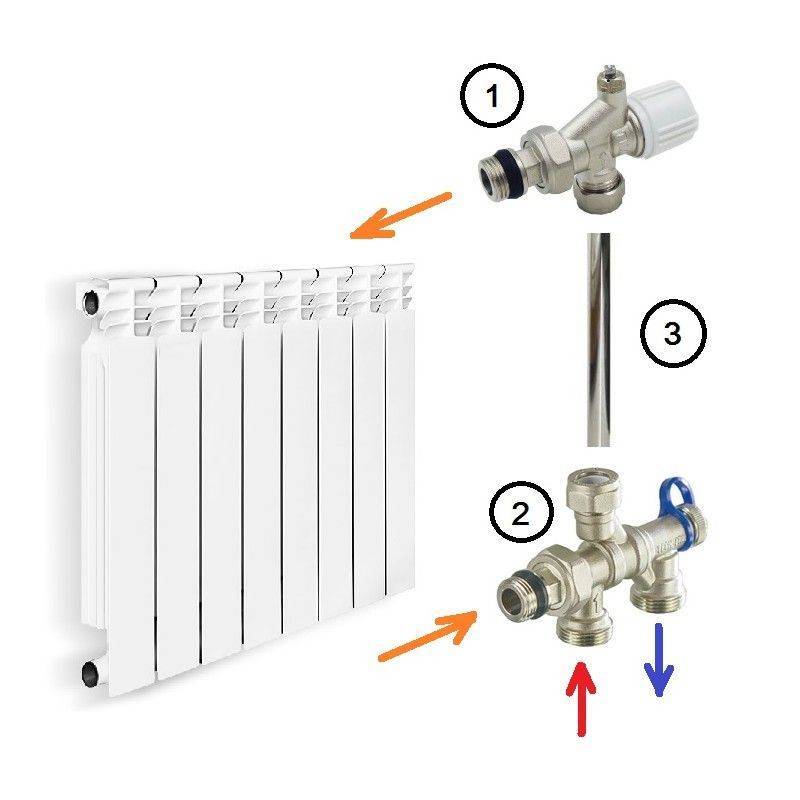

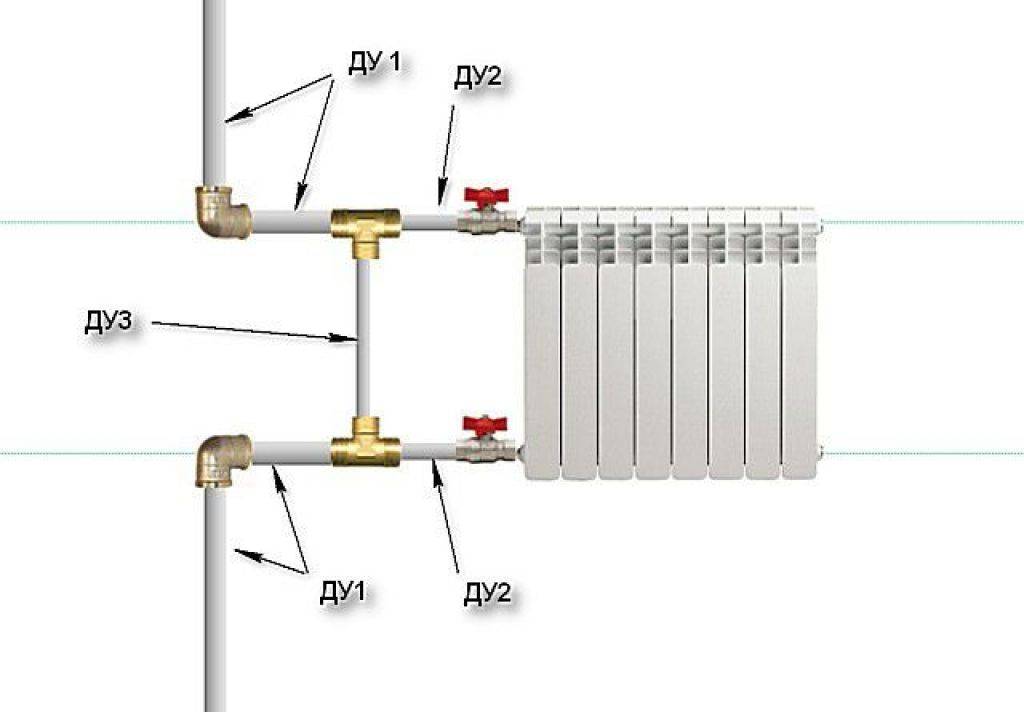

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

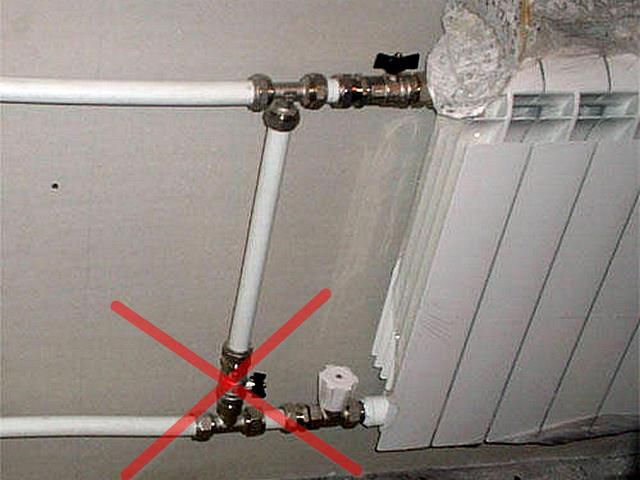

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

• Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
• Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

• обе резьбы внутренние;
• обе резьбы внешние;
• сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.

Правильный выбор регулировочных кранов

Регулировочные краны для радиаторов отопления выбираются в зависимости от типа отопительной системы и требований к ее функциональности. Радиаторный регулятор может работать в ручном или автоматическом режиме. Принцип изменения нагрева отопительных приборов зависит от конструкции устройства, которые подразделяются на конусные и клапанные.

Выбирая вентиль на батарею отопления, обратите внимание на материал корпуса (сталь, латунь, комбинация этих металлов), качество использованных уплотнителей – от этого зависит надежность и долговечность изделий

Типы и модели

Существуют следующие виды вентилей, позволяющие регулировать поток теплоносителя:

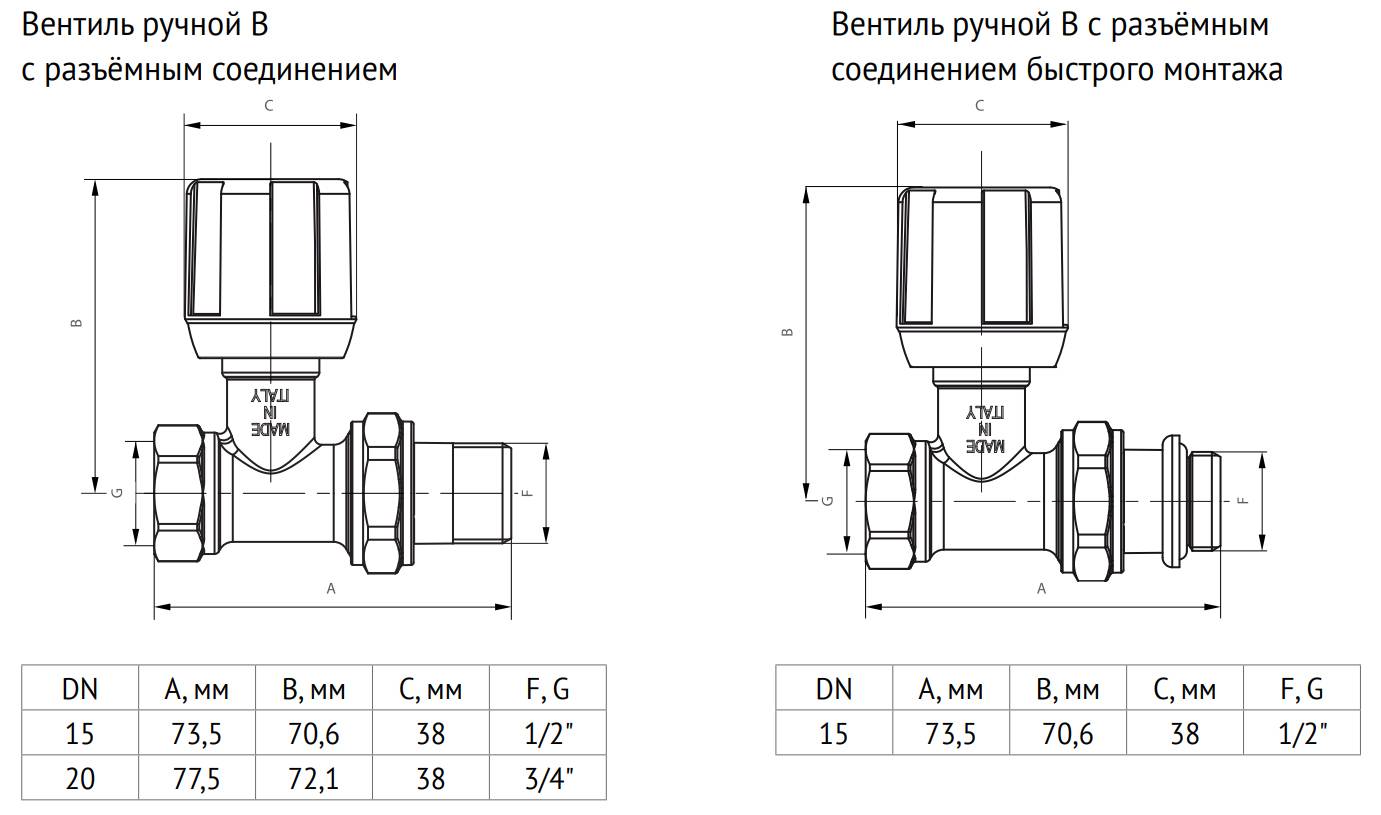

• Конусные механические. Самый простой и дешевый вариант, проходное сечение устройства изменяется при перемещении штока, для чего необходимо вручную регулировать его положение. Рекомендуется эксплуатировать совместно с термометром. Слабым местом является резиновая прокладка, склонная к износу.

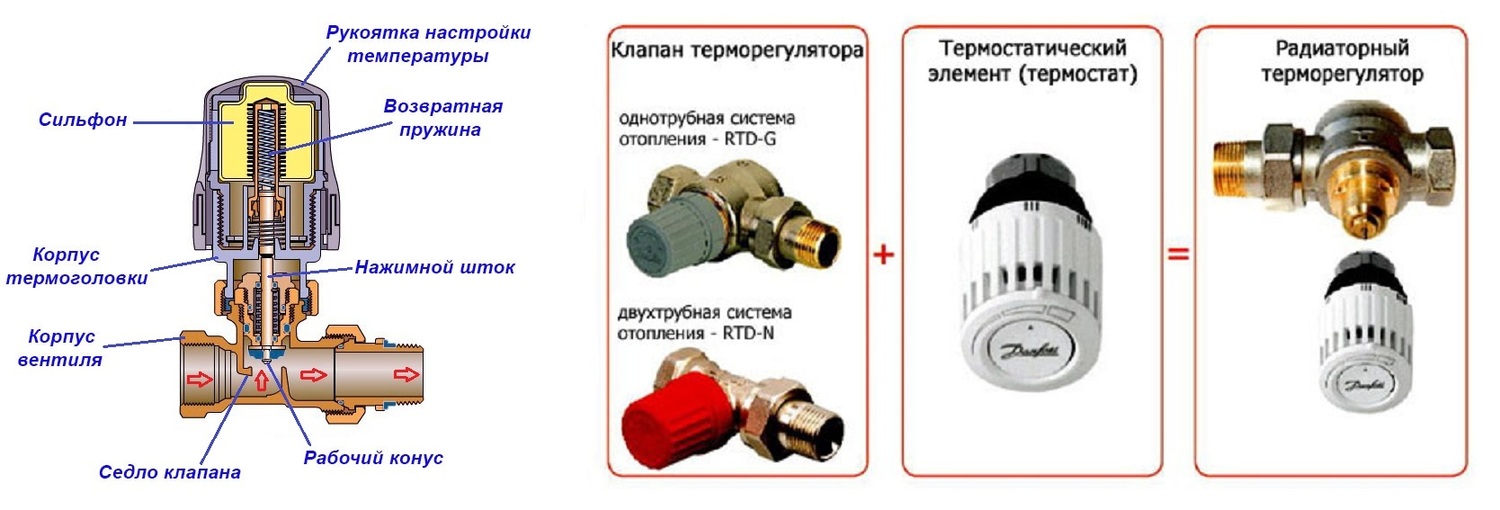

• Полуавтоматические терморегуляторы прямого действия. Положение штока изменяется под воздействием термочувствительного элемента, когда температура теплоносителя достигает заданных параметров. Значение устанавливается вручную.
• Автоматические терморегуляторы. Шток перемещается сервоприводами, которые приводятся в действие контроллером, получившим сигнал от температурного датчика. В зависимости от выбора потребителя, устройство реагирует на температуру нагрева теплоносителя или воздуха в помещении.

При расчете системы отопления следует учитывать, что установка кранов на батареи отопления снижает пропускную способность системы. Следует подобрать подходящий диаметр труб либо найти краны с максимальной пропускной способностью.

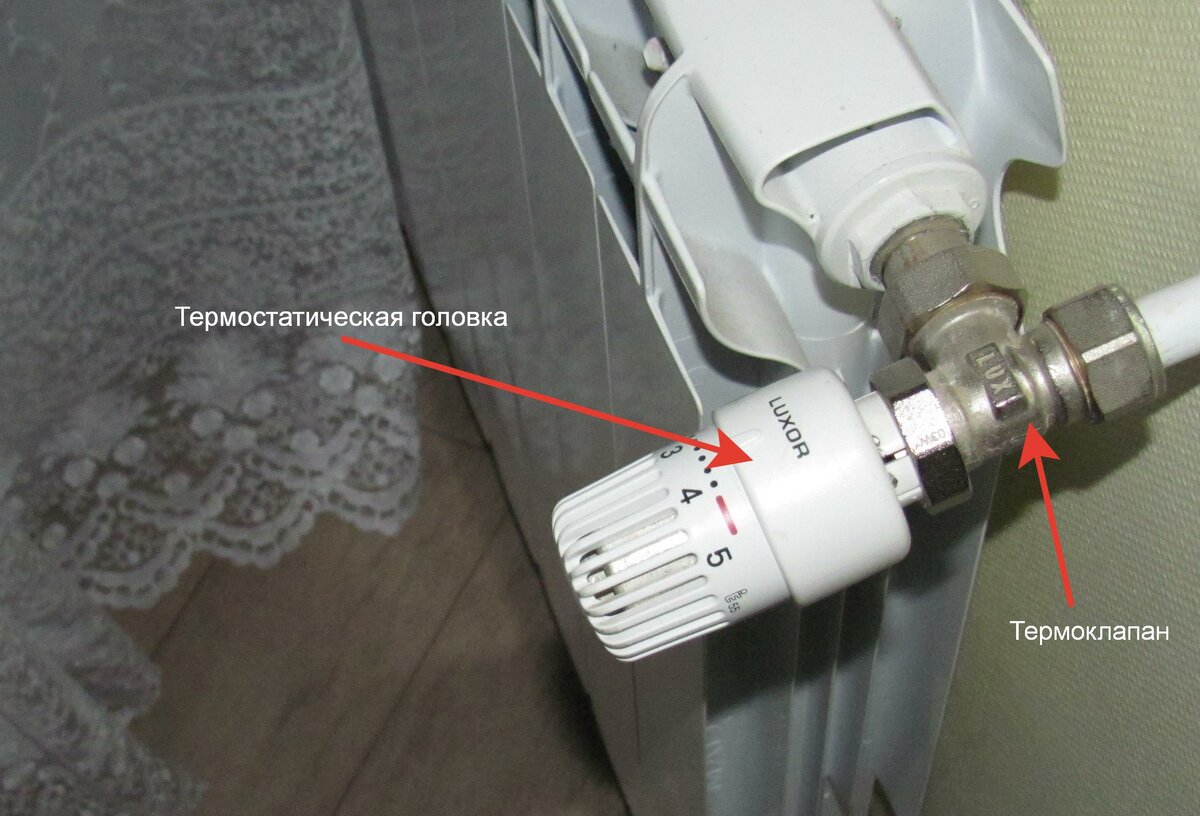

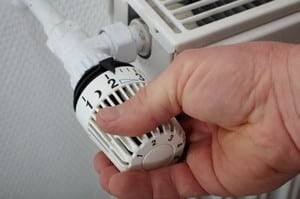

автоматический терморегулятор

Популярные марки

Хороший регулировочный кран – залог долговечности и надежности отопительной системы. Предпочтительнее использовать изделия зарекомендовавших себя брендов, в число которых входит:

• Itap (Италия);
• Oventrop (Германия);
• Danfoss (Дания);
• Luxor ( Италия);
• Valtec (Италия и Россия, совместное производство).

Корпуса дешевой запорно-регулировочной арматуры изготавливаются из силумина – для этого сплава характерна повышенная хрупкость, такие изделия не рекомендуются к применению. Качественный корпус выполнен из стали или латуни, бронзы.

Ведущие производители вместо резиновых прокладок используют силиконовые уплотнители. В отличие от резины, которая теряет эластичность из-за высоких температур и рассыпается при механическом воздействии, силиконовые прокладки не теряют своих функциональных свойств на протяжении всего срока эксплуатации.

Полезная информация для тех, кто хочет выбрать универсальное запорное устройство

Вентиль на батарее

Выбирая кран для батареи отопления

важно обращать внимание на материал, из которого он изготовлен. Запорное устройство работает в максимально агрессивной среде. Оно постоянно находится в воде, подвергается воздействию высоких температур и гидравлических ударов

Поэтому важно, чтобы материал мог выдержать все эти негативные факторы

Оно постоянно находится в воде, подвергается воздействию высоких температур и гидравлических ударов

Поэтому важно, чтобы материал мог выдержать все эти негативные факторы

Чаще всего краны для радиаторов изготавливают из сплавов. Большинство моделей выполнено из латуни. Это очень прочный металл, который не боится коррозии. Но для еще большей прочности латунь сверху покрывается защитным металлическим составом. Это лучший вариант для использования в системе отопления.

Иногда вместо латунных кранов продавцы могут подсунуть их подделку — силуминовые регулировочные вентили, которые внешне, как две капли воды, похожи на оригинальные модели.

Через год эксплуатации нередко случаются поломки, способные привести к коммунальным авариям. Ведь изнутри силумин очень быстро ржавеет, и коррозия моментально разъедает корпус, делает его стенки очень тонкими. Поэтому любой гидроудар легко разрывает запорное устройство. Даже если этого не происходит, нередки случаи, когда при простом открытии или закрытии крана он просто остается в руках человека, отвалившись от основания. Если в это время внутри батареи есть горячая вода, обязательно возникнут ожоги. Поэтому остерегайтесь подделки!

Итак, кран для отопительной батареи должен быть обязательно сделан из латуни — только этот сплав легко переносит высокие температуры и гидравлические удары. Лучше выбирать шаровые запорные механизмы, которые имеют высокие гарантийные сроки и демонстрируют повышенную герметичность. Устанавливать такой кран можно и в горизонтальном, и в вертикальном положении.

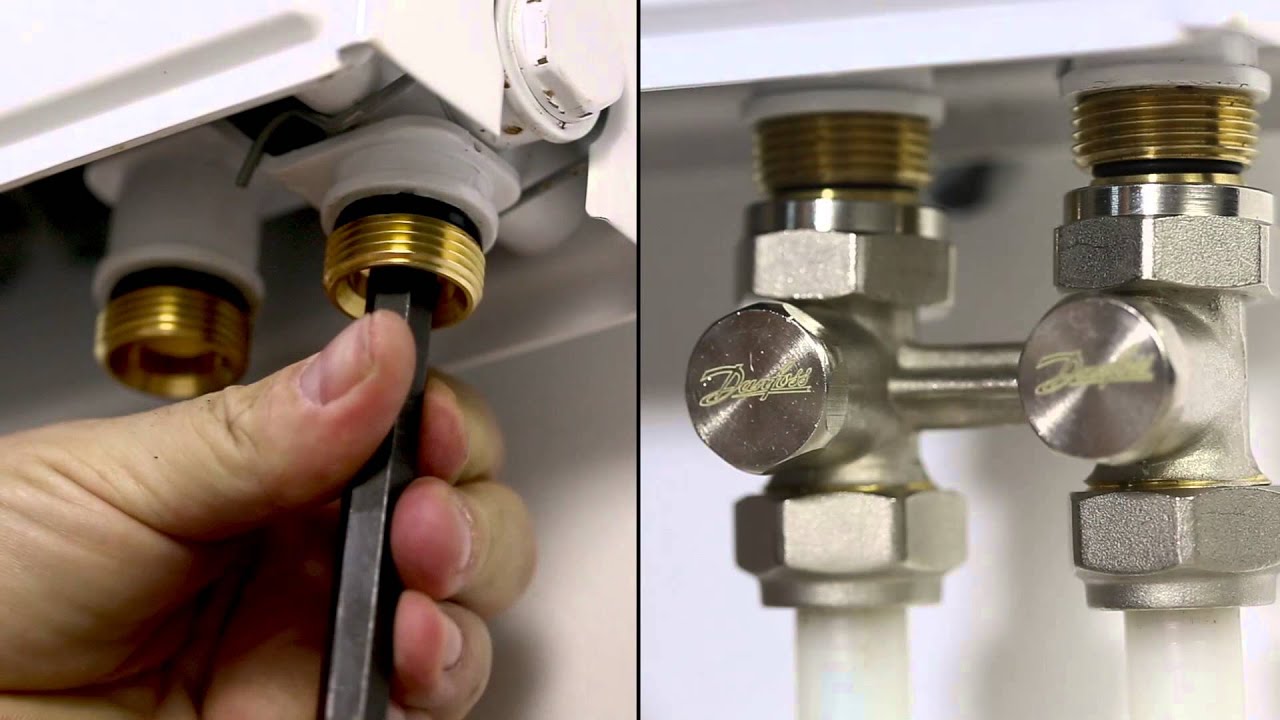

Порядок установки

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

1. Выбрать подходящее место.
2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
3. Привинтить кран.
4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

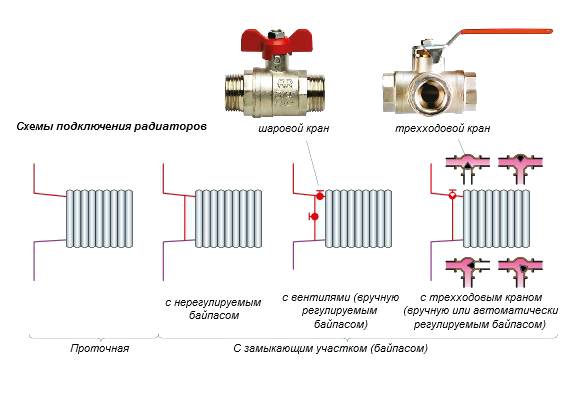

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

• Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
• Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

• обе резьбы внутренние;
• обе резьбы внешние;
• сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.

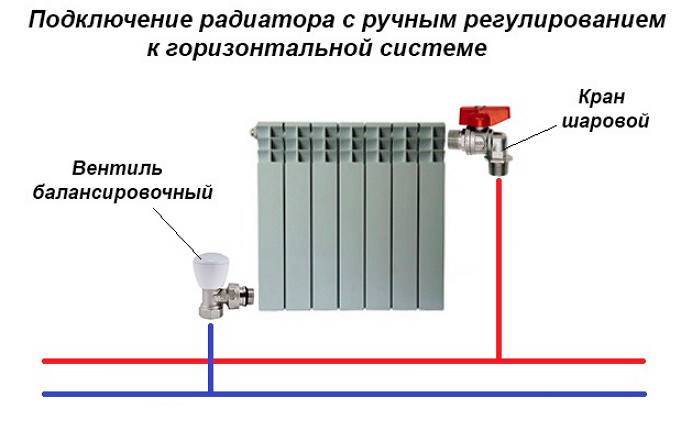

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Watch this video on YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

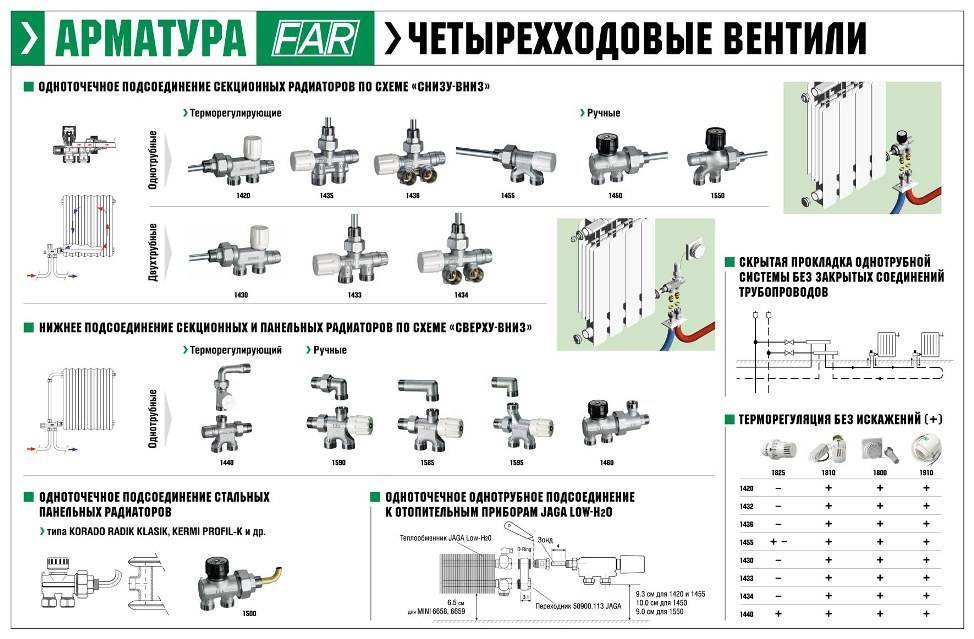

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

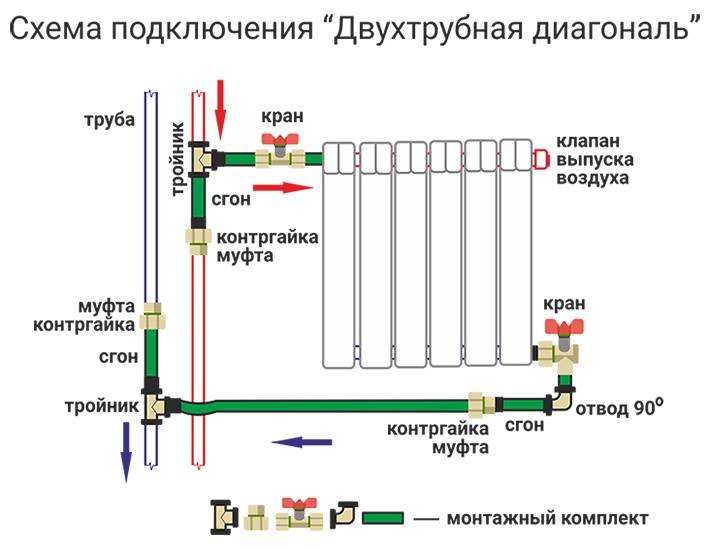

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

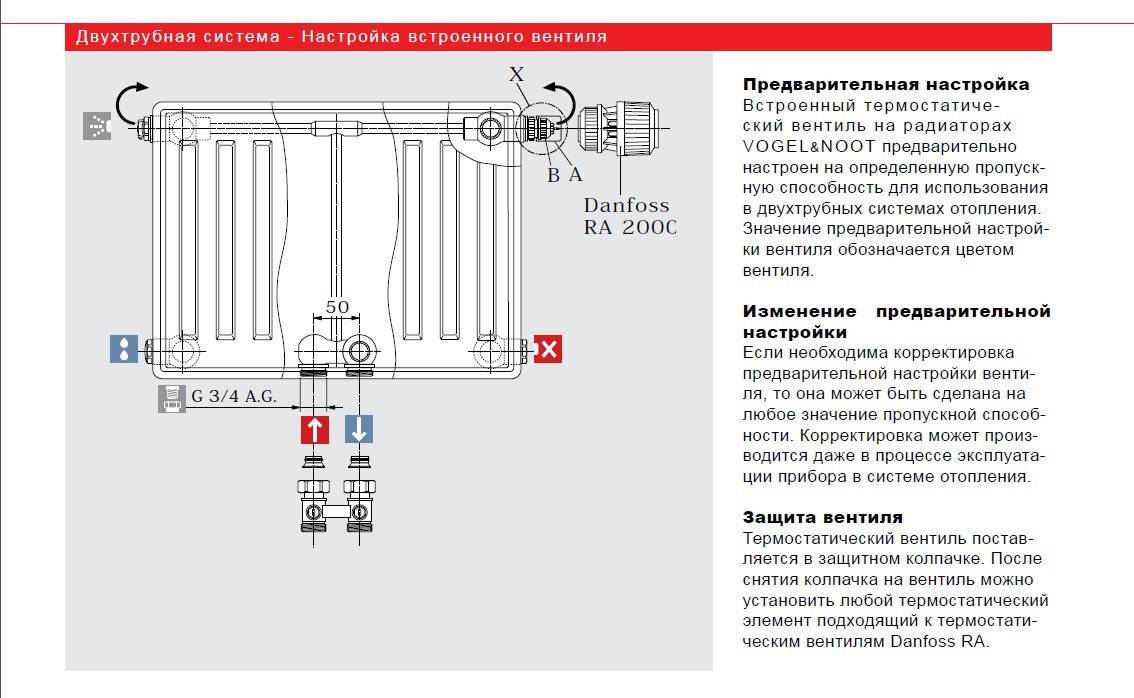

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.
