Монтаж стропильной системы четырехскатной вальмовой крыши своими руками
Устройство вальмовой крыши начинают, устанавливая балки. Сначала укладывается мауэрлат, затем поперечная балка.
Далее применяя разметочную рейку и отвесы (или уровни), нужно в первую очередь провести разметку месторасположения конька, с учетом рассчитанной высоты, которая определяется исходя из предпочтений и вкуса хозяина.
Стойки конька устанавливаются вертикально и крепятся саморезами. Для фиксации стоек конька применяют укосины. Конек располагается строго в центре строения. Для стропильной системы и коньковых элементов используется одинаковый материал (доска 150 на 50 мм).
На следующем этапе производится установка накосных стропил. Обычно их четыре и они равной длины. Это, пожалуй, самый важный этап, на нем закладываются плоскости всех скатов, и они должны быть безупречно ровными.
Диагональные стропила имеют наибольшую длину, поэтому иногда требуется спарить несколько досок, чтобы добиться нужной длины. Накосные стропила соединяются попарно. При таком способе отсутствуют лишние отходы.
Следует учесть, что они должны выходить за пределы стен примерно на 50 — 100 сантиметров, а верхним концом прикрепляться к коньку. Это делается для создания карниза, который служит защитой стен от влаги, создаваемой различными осадками. В климатических условиях с сильными ветрами длину свеса можно увеличить до метра.
Сечение стропил выбирается в зависимости от:
- угла уклона крыши;
- предполагаемых нагрузок, воздействующих на крышу;
- расстояния между несущими стенами;
- шага между стропилами.
Установка промежуточных стропил
Необходимо соблюдать следующие правила:
- Центральные и промежуточные стропила монтируются по верху бруса конька. Они также выходят за пределы стен. Их количество рассчитывается исходя из длины здания.
- При установке угловых стропил их верхняя часть укладывается на накосные стропила. Приближаясь к углам строения их размер уменьшается.
Монтируются они по концам конька. Для этого надо найти одну точку на мауэрлате строго на середине стены и точку середины толщины конька. Здесь будет установлено первое центральное стропило (на вальме).
Затем монтируются центральные стропила на скатах-трапециях и параллельно им устанавливаются оставшиеся промежуточные стропила.
Высчитать величину расстояния, на котором их нужно монтировать, можно следующим способом: длина конькового бруса делится на величину большую числа запланированных стропил на единицу. Обычно эта величина колеблется в пределах от 60 до 80 сантиметров. А длину стропила можно определить простым способом: уложить его в место установки, добавить длину карниза и наметить спилы.
Очень важный момент при монтаже стропильной системы – соединение в пересечении диагональных и центральных стропил (трапеций и вальм) на коньковом брусе. Для этого делаются надрезы с двойными скосами. Для прочности соединения пользуются стяжками.
Как устанавливаются угловые стропила (нарожники)
Данные стропила монтируются в параллели с центральными. На нарожнике производится спил, он укладывается на накосное стропило и крепится гвоздями или саморезами. Можно произвести соединение при помощи врубки или с применением опорного бруса, закрепленного на диагональном стропиле с обеих сторон. Нарожные стропила основных скатов и вальмовых не должны быть состыкованы с диагональными стропилами в одном месте.
При большой ширине здания в расчетах обязательно нужно учитывать показатели провисания, особенно это касается диагональных, а также промежуточных стропил. Центральное стропило соединяется с коньковым бруском двумя деревянными коньками.
Для того чтобы усилить (укрепить) углы вальмовой крыши, можно установить шпренгели со стойками. Они будут подпирать диагональное стропило и обеспечивать надежность всей конструкции. Шпренгель – это дополнительный брус для повышения прочности конструкции.
Обрешетка вальмовой крыши производится согласно рекомендациям по монтажу обрешетки для выбранного материала.
Теперь, когда вы имеете достаточный объем информации относительно конструкции стропильной системы вальмовой крыши и проведению ее монтажа, вы вполне можете провести его самостоятельно. Далее можно проводить обрешетку крыши.
Предлагаем наглядно ознакомиться с процессом монтажа стропильной системы вальмовой крыши из следующего видео:
Возведение крыши
Стропила выбираются с меньшим сечением, чем для основной крыши, так как будут принимать на себя меньшую нагрузку.
Армированный пояс
Первым этапом в строительстве крыши идет монтаж монолитной кольцевой конструкции из бетона с металлической сеткой-каркасом, которая должна опоясывать стены – повторять их контур.
Стропильная система
По периметру армопояса крепят мауэрлат. Стропильные фермы из бруса или доски, смонтированные на земле, поднимают наверх и фиксируют к коньку.
Нижние части стропильных ног должны выступать за пределы стены для организации карнизного свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы.
Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида.
Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.
Обрешетка
Стропила покрываются гидроизоляционной пленкой, которую крепят, не натягивая слишком сильно, после чего устраивают обрешетку.
Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для металлочерепицы или любого другого жесткого материала.
Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород.
Кровельное покрытие
Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома.
Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания.
Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая битумная.
К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.
Ендовые планки используют двух видов:
- верхняя, выполняющая декоративные функции – она закрывает неэстетичные срезы;
- нижняя, которая все время будет подвергаться испытанию на прочность: в теплое время по ней будет стекать вода со скатов, в холодное – будет накапливаться снег.
Дополнительное использование герметика или уплотнителя повысит надежность проблемных участков.
Утеплитель и пароизоляция монтируются в последнюю очередь – работы проводятся внутри помещения.
Крепления
Для устройства крыши сложной формы используется множество различных крепежных деталей – металлических пластин, шпилек, саморезов, гвоздей, шурупов.
Специалисты советуют не экономить на мелочах: выбрав перекаленные дешевые гвозди или саморезы, рискуем надежностью всей конструкции.
Построить эркерную крышу можно своими руками: нужно тщательно подготовить проект и продумать до мелочей мероприятия по возведению.
Возведенная самостоятельно или с привлечением профессиональных подрядчиков, в результате крыша над эркером долгие годы будет радовать оригинальным внешним видом и обеспечивать надежную защиту для внутреннего светлого и просторного помещения.
Характеристика эркера
Эркер является выступающей за пределы несущих стен конструкцией, которая схожа по внешнему виду с балконом, но имеет капитальные стены. Выполнить такое сооружение можно не только во время строительства здания, но и пристроить конструкцию эркера к уже готовому зданию.
Благодаря наличию эркера, фасад дома выглядит потрясающе, да и внутри обстановка меняется, благодаря уникальной конструкции стен. В такое помещение будет попадать максимум естественного света за счет наличия большого количества окон на эркере. Также часто встречаются проекты, где окна устраиваются от пола до потолка, что позволяет наблюдать за пейзажем без каких-либо ограничений. За счет выполнения эркера полезная площадь дома увеличивается, и ее можно использовать как кабинет, столовую, детскую комнату или же как-то иначе в зависимости от желания владельца.
Самое сложное в оформлении эркера – это проектирование и возведение крыши над ним, поэтому на данном вопросе стоит остановиться более подробно.
Общие сведения
Достоинства и недостатки кровли с эркером
По внешним данным эркер сильно похож на балкон или террасу. Но конструктивно он является частью дома со стенами капитального типа. В зависимости от проекта он способен занимать несколько этажей, иметь в основании трапецию, полукруг, прямоугольник или иной многогранник.
У эркерных кровель есть большое число достоинств:
Красивый внешний вид.
- Отличная устойчивость к сильным ветровым порывам – будет обеспечена отсутствием фронтона кровли.
- Обтекаемая форма делает кровельную конструкцию над эркером надежно защищенной от разных типов осадков.
- Облегченный процесс утепления.
- Возможность использовать подкровельное пространство в качестве помещения для бытовых нужд или проживания.
- Возможность использовать непростые дизайнерские решения при обустройстве пространства под кровлей.
- Дополнительный тип защиты несущих стен над эркером благодаря большому кровельному свесу.
- Уменьшение нагрузки на основание и ее более равномерное распределение за счет отсутствия кровельного фронтона.
Достоинств у эркерной кровельной конструкции много, но есть и определенные минусы:
- Сложность проведения работ по монтажу – допущенные ошибки трудно исправлять, а они сильно уменьшают надежность элемента архитектуры и нивелируют его преимущества.
- Возведение кровли на эркере требует больших вложений финансов – работы по проектированию и постройке достаточно трудные и дорогие.
- Увеличение тепловой потери.
Рассмотрим, какие есть виды эркерных конструкций.
Виды и типы эркерных конструкций
Эркер может отличаться по габаритам и форме, и по площади они способны варьировать. Строители и проектировщики могут задавать эркеру почти все возможные формы.
К самым популярным можно отнести:
- Трапеция – боковые части примыкают к фасаду под разными углами, за исключением прямого. Окно центрального типа обычно имеет большой размер, нежели располагающиеся по бокам.
- Венецианский тип эркера, то есть полукруг. Он будет придавать внешнему виду дома плавность линий. Отлично он смотрится и с улицы, и внутри. К такому типу можно отнести располагаемые по углам постройки башенки.
- Прямоугольник – можно сделать при примыкании боковых сторон до фасада под углом в 90 градусов. Внутреннее помещение обладает привычными параметрами, но выглядит все не так интересно.
- Треугольник – не так популярен, как остальные конструкционные разновидности. Но выглядит все это очень оригинально.
Есть и более сложные формы геометрии, и именно они будут определять не просто внешний вид строения, но еще и интерьер помещения.
Уложите две боковых обвязки поверх обвязок остальных стен, затем отпилите от угла к углу.
приблизительно 22,5° на боковых и насечку на обвязках лежащих ниже, указывая, где они должны быть распилены. Когда все нижние обвязки эркера распилены, они могут служить лекалом для верхних обвязок.
Схема стропильной системы вальмовой крыши
Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.
Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.
Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.
Схематическая конструкция вальмовой крыши
Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.
В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.
В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.
Стропильная система дома с вальмовой кровлей
Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.
Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.
По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.
Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши
Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.
Чертеж стропильной системы конструкции
Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:
- Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
- Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
- Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
- Нарожники – короткие доски, опирающиеся на каркас вальм.
- Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.
Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.
Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:
- Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
- Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
- Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
- Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
- Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
- Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
- Подкосы. Располагаются под наклоном к стропильным ногам.
Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.
Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.
Виды эркеров
За многовековую историю архитекторы научились создавать разные выступы на фасадах домов. Условно их можно разделить на несколько видов.
По месту расположения
Эркеры различаются в зависимости от того, где устроен эркер.
- Этажность. Фигурные выступы на стенах могут быть не только на первом этаже, они способны украсить здание на любом ярусе. Нередко эркеры возводят сразу в несколько этажей.
- Фасадный. Выступ расположен с лицевой, парадной части здания.
- Боковой. Фигурная пристройка украшает боковую стену дома.
- Угловой. Может располагаться на уровне одного или нескольких этажей. Если эркер обустраивается во всю высоту, угол здания становится закругленным и принимает необычные формы.
- Симметричный. Несколько абсолютно одинаковых выступов находятся на определенном расстоянии друг от друга.
- Подвесной. Эркер похож на многогранный или полукруглый балкон, который может располагаться на любой высоте.
По форме
Разнообразие геометрических форм делает здания с эркерами неповторимыми. Линия выступа, изогнутая разными способами, позволяет дому приобрести свою индивидуальность. По форме их можно разделить на несколько вариантов.
Круглые
Эркеры круглой формы располагаются чаще по углам или в центре фасада. Иногда дома украшают миниатюрными башенками. Такая форма выступов присуща кирпичным или блочным постройкам, она невозможна для обустройства срубов или домов из бруса. Плавная линия выступа добавляет зданию особую красоту, но и создает некоторые трудности для формирования интерьера.
Полукруглые
Полукруглыми эркерами оформляют здания в венецианском стиле. В отличие от круглых вариантов они не слишком выступают за линию фасада. Плавные и мягкие линии дома создают незабываемое впечатление снаружи и внутри.
Прямоугольные
Прямоугольную форму выступов используют редко, ее простота не дает возможность сделать фасад выразительным, как в случае с полукругом или трапецией, например. Зато для внутреннего обустройства интерьера прямые линии всегда практичны – не понадобится заказывать специальную мебель.
Квадратные
Как и прямоугольные, квадратные эркеры также заурядны. Их просто проектировать и строить, но своим видом они напоминают балконы. Зато внутри здания владельцы приобретают значительную дополнительную площадь, которую без труда смогут обставить мебелью.
Трапециевидные
Такая форма выступов встречается довольно часто. Достаточно скосить боковые линии прямоугольного эркера, расположить их под углом – и он теряет ассоциацию с балконом, а здание приобретает привлекательный внешний вид.
Многогранные
Эркер с многими гранями так же распространен, как и трапециевидный. Для него не нужны специальные гнутые стекла, он легко формируется из любого строительного материала, включая клееный брус.
Треугольные
Такие выступы на фасадах встречаются крайне редко. Они были замечены на некоторых видах планировок хрущевской эпохи и в эксклюзивных проектах частных домов.
Назначение, преимущества и недостатки эркеров
Эркер увеличивает полезное пространство и улучшает освещение
Эркером (нем. фонарь) называют прямоугольный, полукруглый или многогранный выступ в стене здания, увеличивающий объём помещений. Элемент обычно строят через несколько этажей, кроме первого.
Крыша с эркером может выполняться как единое целое со всей кровлей или как отдельная часть.
Эркер выполняет несколько важных функций:
- увеличивает полезную площадь постройки — стены «фонаря» чаще всего делают утеплёнными;
- улучшает освещение внутреннего пространства за счёт большой площади остекления;
- придаёт постройке привлекательный внешний вид.
Среди недостатков отмечают повышенные теплопотери и затраты на строительство.
Требования к эркерным крышам:
- механическая устойчивость к порывам ветра;
- обтекаемый внешний вид для своевременного отвода осадков;
- технологичность возведения;
- возможность утепления для использования помещения в любое время года;
- минимальные нагрузки на фундамент — за счёт отсутствия капитального фронтона;
- качественное остекление для снижения теплопотерь.
Форму самого эркера выбирают, учитывая способ обустройства крыши, материалы изготовления.

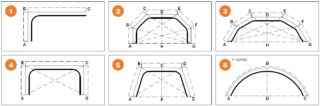

По форме различают полукруглые, прямоугольные, трапециевидные, треугольные и многогранные конструкции — выбор основывают на поставленных задачах и дизайне фасадов.
Устройство крыши
Самое главное правило: крыша эркера должна гармонировать с крышей дома, дополняя общий стиль.
Ее возведение – сложная задача, и порой застройщики с немалым опытом работы отказываются от строительства дома, имеющего в плане эркерную зону.
Любая ошибка в расчетах может привести к тому, что вся конструкция станет ненадежной.
Форма эркера может быть:
- закругленная;
- прямоугольная;
- многогранная.
Крыша строится в соответствии с формой эркера. Она может быть многощипцовой, сложной вальмовой, иметь два или несколько скатов, также выполняют верхнюю конструкцию в виде полусферы. Часто можно встретить украшения в виде башенки, шпиля и других элементов.
Что такое эркер?
В архитектуре эркер (немецкий «erker» — переводится как фонарь, и французский «arquier» — защитник) — выступающая часть несущей стены или то помещение, что увеличивает полезную площадь. Так же эркером называют выступающие части промышленных или военных машин. Строятся они из стекла для увеличение обзорности. Вариантов постройки эркера множество. Каждый сделает дом уникальным и даст простор для творчества. С появлением кирпичной кладки, газобетона, бетона, керамоблока, монолитного строительства, стены и выступы на них можно выкладывать в абсолютно невообразимые формы и конструкции.
Проектируется он в двухэтажные дома или выше со второго этажа. Если такой элемент выложить в стене одноэтажного здания или начинается с первого или цокольного уровня, то это уже ризалит.
Виды эркеров
Эркеры могут быть в виде башен, выступать за высоту верхнего этажа или быть ниже, присутствовать только на мансарде. При проектировании необходимо определится и с типом эркерного обустройства: настенным, угловым внутренним или внешним. Эркерная стена может украшаться пилястрами, выделяться другим облицовочным материалом, нежели само здание, быть с панорамными окнами или вовсе без них.
Эркерная вальма: особенности и разновидности
Классическая вальмовая кровля образуется четырьмя скатными плоскостями, сходящимися под наклоном к двум вершинам, соединенным коньком. Пара основных скатов имеет форму трапеции, пара боковых — форму треугольника.
Вальмовая крыша с эркером, несомненно, служит украшением дома и позволяет применять оригинальные интерьерные решения; вместе с тем, добавление в проект эркера усложняет конструкцию, она становится многоскатной. Скаты, пересекаясь, образуют внутренний угол, наиболее уязвимое место, в котором имеют привычку скапливаться атмосферные осадки. Угловое соединение называется ендовой, а крыша с подобным архитектурным элементом получила название яндовой кровли. Главным ее минусом считается сложность возведения. При проектировании увеличиваются требования к качеству расчетов; незначительные ошибки способны привести к снижению надежности и деформации кровли. Вместе с тем, вальмовая крыша может похвастаться следующими достоинствами:
Привлекательный внешний вид и возможность расширения жилого пространства — мансарды.
Ендова — место соединения скатов Источник board.infox.by
- Долговечность и устойчивость к ветровым и дождевым нагрузкам. Чем меньше наклон скатов, тем более обтекаемой становиться форма и меньшая нагрузка приходится на стропильный каркас.
- На такой кровле органично смотрятся большие свесы, обеспечивающие защиту фасадных стен от дождевой влаги.
- Благодаря отсутствию фронтонов нагрузка кровельной системы на стены и основание жилья распределяется равномерно.
Помимо классической, существуют и другие разновидности вальмы, каждая со своими особенностями стропильной конструкции и возможностями обустройства эркера:
Шатровая. Скаты сходятся в одну точку и образуют многогранную пирамиду. Конек отсутствует; вместо него формируется более сложный в реализации коньковый узел. Шатровая крыша используется для эркеров небольшого размера, которые приобретают вид декоративных башенок, пристроенных к дому. Она смотрится наиболее органично.
Шатровая конструкция Источник yandex.ru
- Ломаная (мансардная) вальма. Самая сложная в реализации конструкция, в которой скаты на определенной высоте меняют угол наклона (на меньший); количество отдельных плоскостей удваивается с четырех до восьми. Ломаная вальма обеспечивает максимум подкровельного пространства и хорошо подходит для обустройства эркера, значительно выступающего за плоскость фасада.
- Полувальмовая. На боковом (треугольном) скате имеется вертикальный фронтон, в котором удобно устроить окно. Распространены двускатные (голландские, с укороченным треугольным скатом и фронтоном) и четырехскатные (датские, фронтон завершается торцевым скатом) полувальмовые кровли. В зависимости от устройства, полувальму можно совмещать с эркером.
Полувальма Источник viksar.ru
Как сделать эркер своими руками
Проект дома с эркером
Начальным этапом строительства эркера является составление проекта, схемы кровельной конструкции. В некоторых случаях потребуется дополнительно оформлять документы. Так, например, если пристройка эркера осуществляется к зданию, которое уже было введено в эксплуатацию, то необходимо внести изменения в проект дома и получить разрешение на пристройку. А вот если строительство ведется параллельно со строительством дома, то в них нет необходимости.

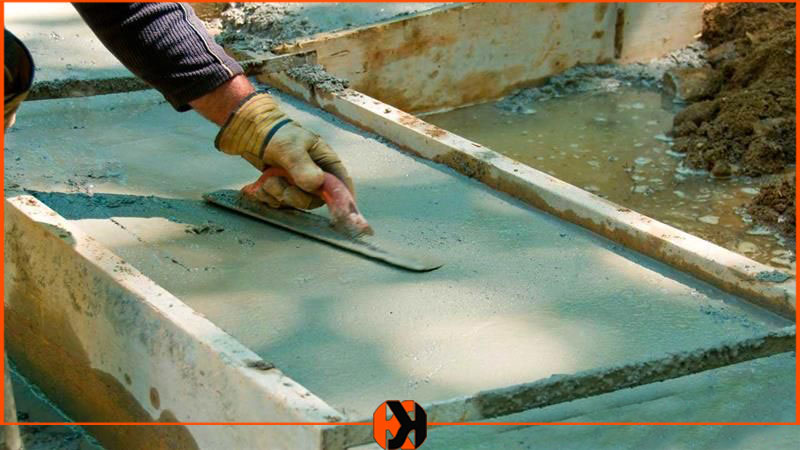

Закладка фундамента
Фундамент для эркерной конструкции по своей структуре схож с фундаментом обычного здания. Подходит монолитный ленточный фундамент. Этапы его строительства:
выкопать котлован;
создание опалубки;

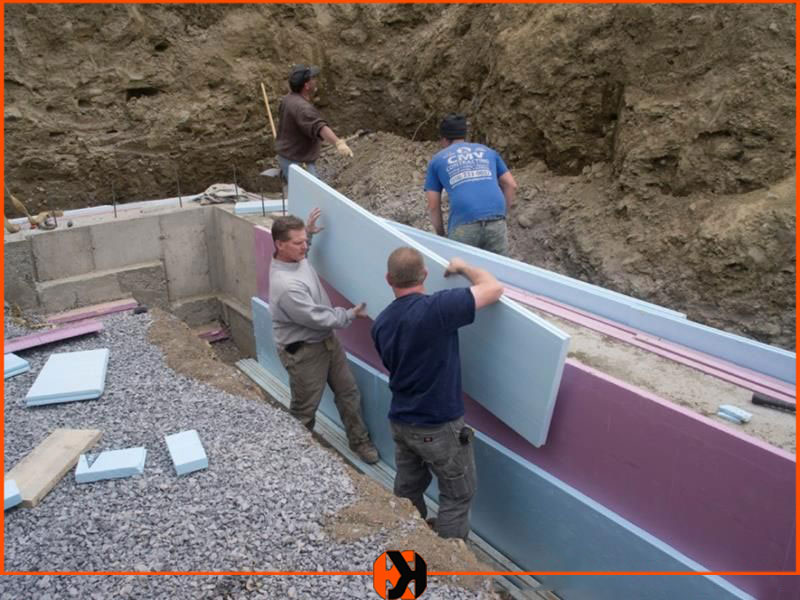

изоляция фундамента;

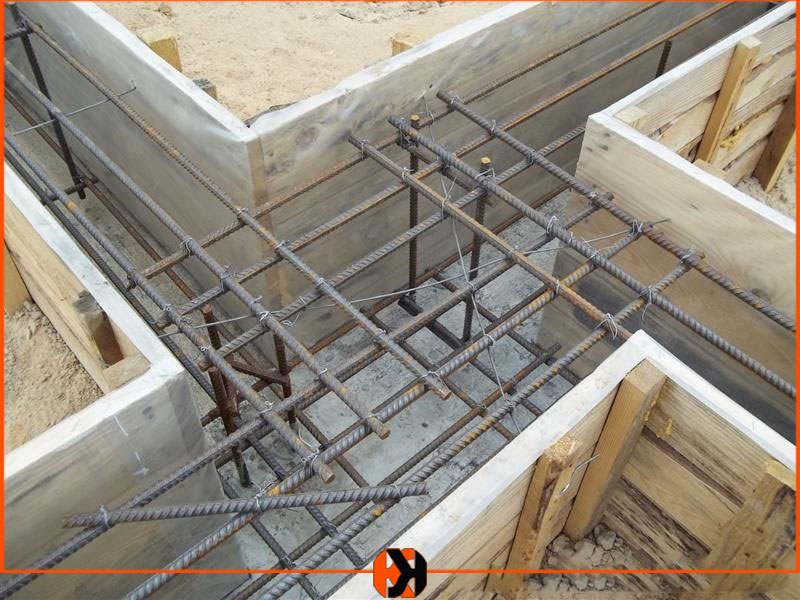

усиление фундамента;
заливка бетона.
Фундамент нуждается в усадке, после чего проводится обработка гидроизоляционными материалами.
Строительство эркера
Если эркер строится своими руками, то без должного опыта не рекомендуется строить его выше первого этажа. Наиболее подходящими материалами для строительства считаются кирпич или газобетон
У каменной кладки есть ряд характеристик, которые важно учитывать:
Для внутренних стен можно использовать газосиликатные блоки или газобетон.
Для наружной кладки лучше брать облицовочный кирпич хорошего качества.
При использовании как кирпича, так и газобетона необходимо правильно рассчитать нагрузку на фундамент.
Теплоизоляция должна находиться в среднем слое
Это может быть минеральная вата или более современные напыляемые материалы.
Важно обеспечить гидроизоляцию — мембранную пленку или аналогичные решения.
Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем с эксплуатацией.
