Купольный дом: технологии возведения и особенности планировки

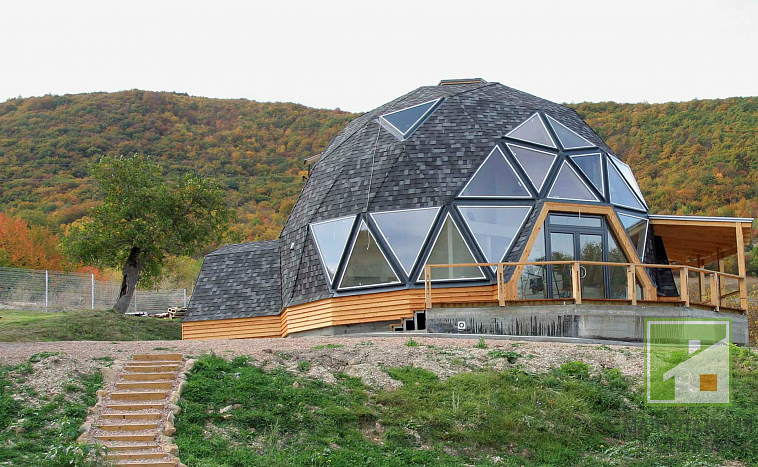

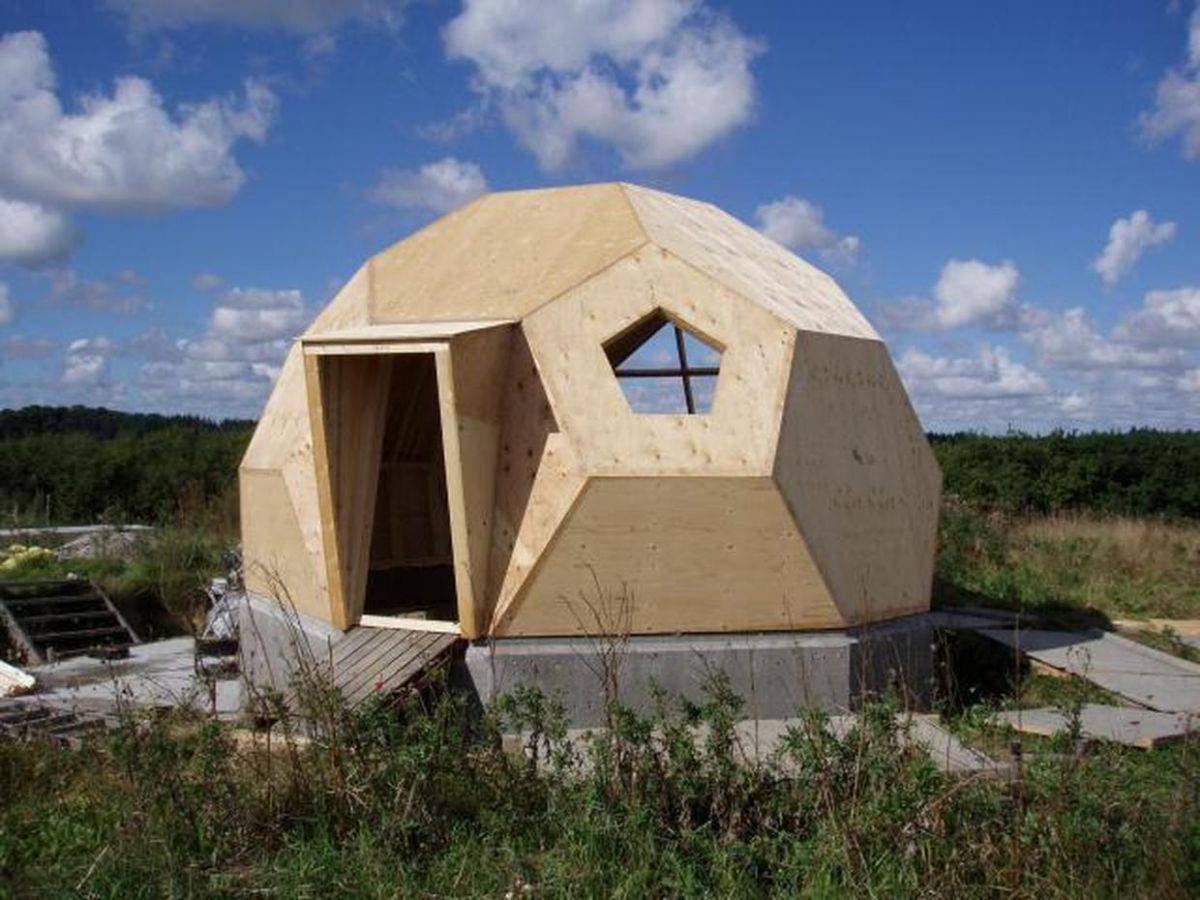

Треугольники явно видны и на готовых домах

Еще одна особенность — при сборке каркаса, без обшивки он имеет хорошую устойчивость к нагрузкам на скручивание, но не очень хорошо воспринимает горизонтальные нагрузки. Потому каркас сначала собирают полностью и лишь потом его обшивают.

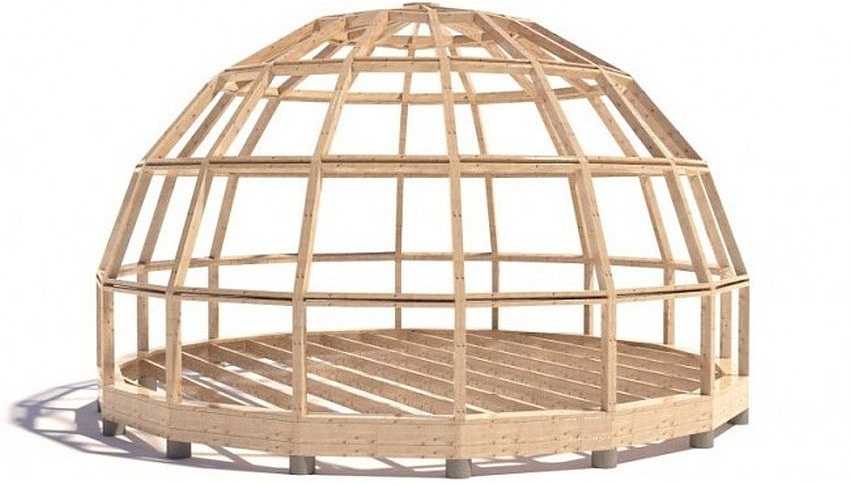

Стратодезический купол

Купольные дома такой конструкции собираются из секций трапециедальной формы. То есть его фрагменты больше похожи на прямоугольники или квадраты. Такое строение позволяет использовать двери и окна стандартной конструкции. Для многих это — большой плюс.

Минус статодезиеского купола в том, что убирать элементы конструкции можно только после тщательного расчета и усиления прилегающих конструкций. Так что перенос двери или окна, изменение размеров возможны только после того, как будет просчитано изменение несущей способности этого участка или даже купола в целом.

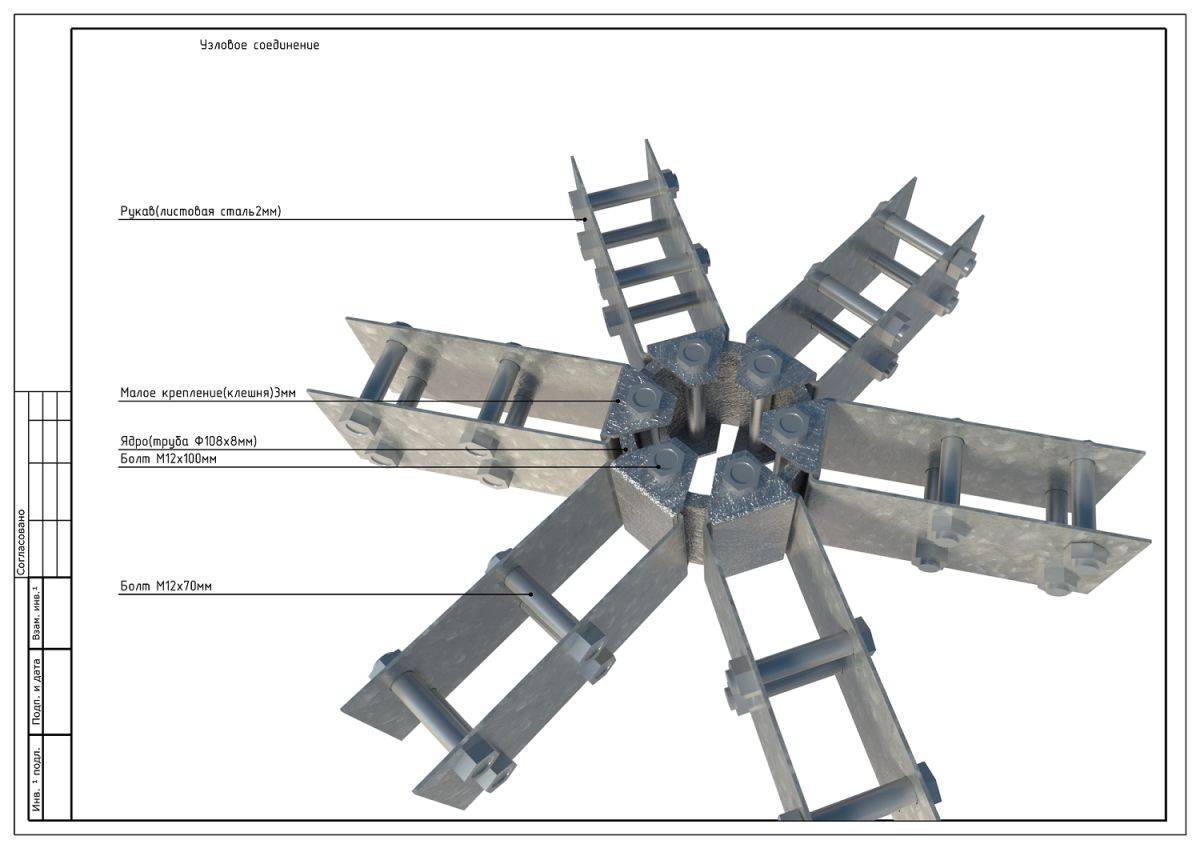

Работа с коннекторами

  1. Для изготовления надежных коннекторов из пластин, используют металлические листы.
  2. Для этой целью необходима болгарка. С помощью данного инструмента возможно сформировать коннекторы различной формы: пятиугольной либо шестиугольной. Форма будет зависеть от вида конструкции.
  3. Таким образом, коннекторы сформированы. Далее, необходимо осуществить заливку. Для этого можно воспользоваться монтажной пеной либо специальной бакелитовой смолой. Монтажная пена будет лучшим вариантом выбора, потому как не содержит в своем составе вредных соединений, которые могут быть опасными для человека.
  4. Для создания купольного каркаса, следует детально изучить чертеж дома и произвести правильный расчет необходимых элементов и деталей. Для их соединения, используют шурупы и столярный стол.

Особенности внутреннего оформления помещения

Для обшивки купольного дома внутри, используют деревянную фанеру. Она может регулировать уровень влажности в доме

Важно, что это абсолютно безвредный и экологически чистый материал

Особенности внешнего оформления помещения

  1. Данная работа будет осуществляться при помощи гибкой разновидности черепицы и рубероида.
  2. Поочередно наносят слой гибкой черепицы и рубероида. Следует отметить, что треугольники из рубероида вырезают на специальном столярном столе.
  3. Для его фиксации обычно используют профессиональный клей либо смолу.

Выполнение внутренней отделки дома

Она включает несколько этапов:

  • фиксация полов;
  • проведение водоснабжения;
  • установка вентиляционной системы;
  • проведение работы по утеплению;
  • отделочные работы.

Общие сведения

Специфика

Такие дома весят немного, так как обычно при возведении используют мало материалов. За счет этого можно сэкономить при создании основания. Технология возведения имеет некоторые хитрости, но это несложно освоить.

Достоинства

Красивый круглый дом имеет огромное количество достоинств, которые заключены не столько в уникальности и внешнем виде, сколько в таких полезных свойствах:

  • Сферы лучше выдерживают нагрузку
  • При минимально занимаемой площади имеют самый большой объем.
  • Время на строительство  и выполнение обустройства минимальное.
  • Можно устанавливать конструкции на самом простом фундаменте.
  • Высокие свойства тепловой изоляции.
  • Материалоемкость минимальная.
  • Материальные затраты минимальные.
  • Высокая устойчивость и прочность.
  • Неповторимый внешний вид, устойчивость.
  • Эстетичный внешний вид.
  • Отличная изоляция от шума.
  • Можно выполнить свободную планировку внутри дома.

За счет энергоэффективности построить купольный дом можно в любом регионе. Еще такие строения не боятся ураганов, больших снегопадов и прочих природных явлений, так как в разы устойчивее прямоугольных.

Требуемые материалы

Перед началом строительства следует подготовить все приспособления  и материалы, чтобы при начале работ не затягивать строительство поиском того или иного предмета.

Итак, вам потребуется:

Основные материалы для строительства купольного дома

Рассмотрим подробнее дерево – брус сухой или клееный, сечение рассчитывается в зависимости от размера купола, снеговых и ветровых нагрузок по району строительства. Если дом будет обшиваться и с внутренней и с наружной стороны, то сечение бруса нужно еще увеличить.

Основная проблема – коннекторы. Если дом будет иметь большую площадь, без них не обойтись. Деревянные конструкции, собранные при помощи пяти- и шестилучевых коннекторов заводского изготовления, собираются как конструктор, требуется только поставить леса и раздвижную лестницу, средств механизации и спецтехники не потребуется. Коннекторов изобретено великое множество, из разных материалов. Но самодельное изготовление металлических коннекторов в условиях гаража, с последующей антикоррозионной обработкой грунтом или краской, вряд ли создаст условия для долгой эксплуатации. Надежный коннектор должен при малом весе и высокой коррозионной стойкости выдерживать высокую нагрузку, для этого требуется заводская отливка или штамповка.

Существует современная технология сборки, при которой панели выполняются с точностью пазов и ребер, позволяющей соединить их в одно целое с минимальным количеством стыков и без зазоров. А для купольного дома небольших размеров применим безконнекторный способ монтажа.

Для защиты от атмосферных осадков потребуются материалы для кровли – возможна гибкая черепица или рулонные материалы, а также листовые на алюминиевой основе.

Технология строительства купола сложная, но, если сравнить с обычным домом, расчеты показывают на уменьшение затрат, и финансовых, и временных. Это связано с экономией стройматериалов и возможностью обойтись без спецтехники.

Материалы и инструменты для монтажа купольного дома

  1. для каркаса – деревянный брус, сечение по проекту, но минимальное 50*50 мм. Крепеж – шурупы, гвозди, саморезы и так далее. Утеплитель. Оцинкованная сталь. Монтажная пена.
  2. для финишной наружной отделки – кровельные материалы, предпочтительно гибкие, черепица или рубероид, смотря по бюджету стройки.
  3. рулетка, уровень или лазерный нивелир, уголки, линейки.
  4. электродрель, электролобзик, ножовки, болгарка. Станок для деревообработки позволит сэкономить массу времени при хорошем качестве обработки деталей.
  5. отвертки, молоток, кисти, ножницы по металлу – весь строительный набор необходим. А также расходные материалы и средства защиты – очки, перчатки. Все как обычно, и каждый строитель ориентируется сам по ситуации.

Проект для дома – купола необходим для подготовки основных элементов постройки.

Расчеты проводятся методами триангуляции, прямо связанной с высотой купола. Размеры элементов-ребер, количество их типоразмеров и число коннекторов можно варьировать, «увеличивая» триангуляцию. Длины элементов должны быть выбраны так, чтобы можно было купить для них высушенные доски или брус хорошего сорта, и затем безопасно и технологично с ними работать.

Проект можно заказать, но многие строители, имея знания базовой технологии и конструирования, составляют его сами, пользуясь открытыми источниками схем и проектов и технической литературой. На этапе проектирования определяют тип фундамента, габариты купола, необходимое количество коннекторов, размеры и формы всех ячеек и число элементов каркаса и ограждения.

Несколько советов по оборудованию купольного помещения

  1. Перед планированием установки водообеспечения и канализационной системы, следует позаботиться о присутствие двух отдельных ям.

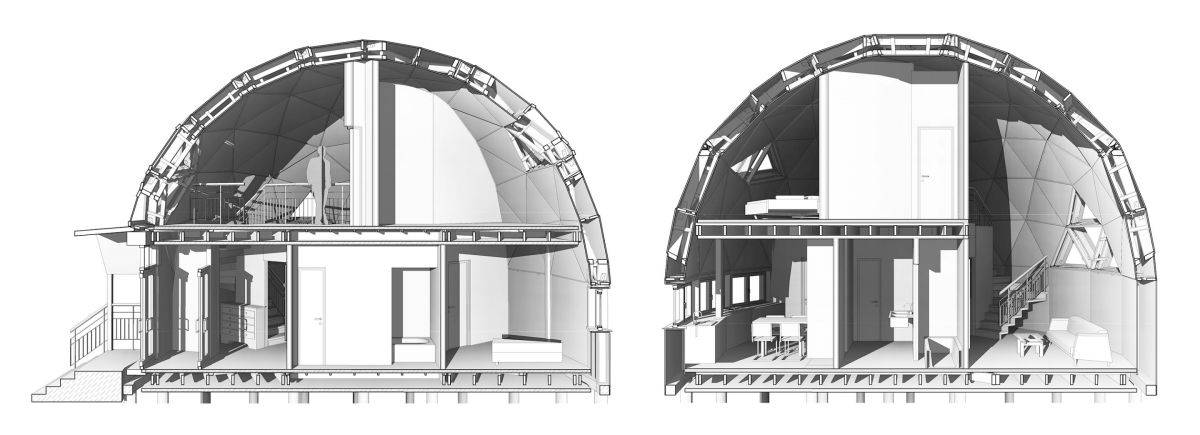

  2. Если в объекте планируется формирование дополнительно этажа, необходимо сделать окна со створками, которые должны открываться.
  3. Для обеспечения теплоты в помещении, можно воспользоваться опилками. Они используются при подготовке стен для строительства.
  4. Следует помнить, что в купольном помещении должны обязательно присутствовать розетки и другие электрические приборы. Если у вас отсутствует опыт в проведении таких коммуникаций, следует воспользоваться помощью мастера. Места расположения приборов и розеток, необходимо спланировать заранее.

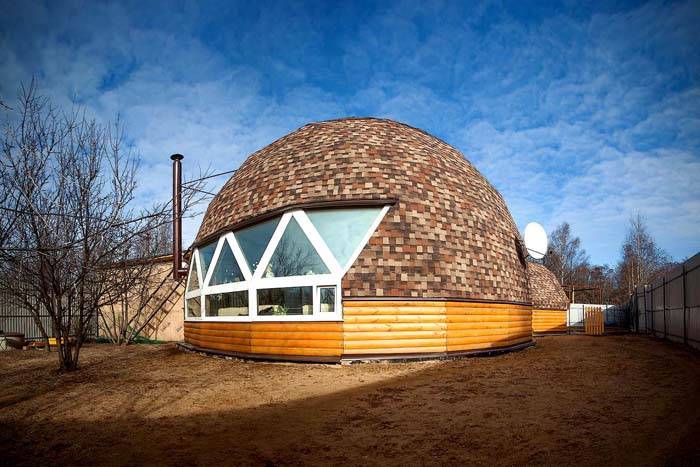

Остекление и облицовка

Куполообразная форма дома дает грандиозные возможности отвести большую площадь под остекление, что придаст постройке легкий воздушный вид

В таком случае важно правильно выбрать стеклопакеты, конструкция которых составлена из специального стекла с теплозащитным напылением. При этом окна могут быть стандартными прямоугольными или треугольными

Очень необычно и оригинально смотрятся пакеты из пяти- и шестиугольных оконных систем с двойным остеклением.

Что же касается облицовки дома, чаще всего для этих целей используют штукатурку, натуральный и декоративный камень, кирпич, пластиковые, металлические панели и другие современные материалы.

Разновидности круглых домов

Изначально строения такого типа возводили только из природных материалов, таких как камень, дерево, тростник, солома или глина. Дома круглой формы предпочитали аборигены многих стран, в том числе, крайнего Севера и жаркого Кипра. Значит, в доме, напоминающем сферу, было и тепло, и прохладно одновременно.

Загадка особого микроклимата внутри сферического дома кроется в плавных линиях стен и кровли – криволинейная поверхность имеет меньшие размеры, чем прямоугольные или квадратные конструкции. Значит, и теплопроводность таких стен будет намного ниже – в круглом доме человек чувствует себя как в термосе: зимой там тепло, а летом прохладно.

Сегодня особой популярностью стали пользовать круглые дома трех типов:

  1. Цилиндрические проекты. Такие дома могут выглядеть как обычный цилиндр, поставленный на землю своим основанием. Стены такого дома радиусные, криволинейные, а вот крыша может быть как прямой, так и купольной или конусообразной. Пример цилиндрического проекта показан на фото ниже
  2. Проекты домов-цилиндров могут быть и другими: все чаще такие строения «кладут на бок», в результате получая необычные и оригинальные дома продолговатой и закругленной формы. Плюсы таких домов в их уникальности, необычном внешнем виде, минимальных теплопотерях. Особенно интересна внутренняя планировка проектов в виде цилиндра, ведь стены в них криволинейные.
  3. Дома сферы встречаются намного реже, это связано со сложностью проектирования и воплощения в жизнь таких архитектурных идей. Все дело в том, что практически полная нагрузка от массы круглого дома приходится на основание сферы. Поэтому эта часть конструкции должна иметь повышенную прочность, что требует сложнейших расчетов и использования дорогостоящих и уникальных строительных материалов для реализации проекта. Конечно, выглядят такие дома шары очень интригующе, но и стоят они дорого. Чаще всего в виде сферы выполняют металлические конструкции над уже готовыми постройками стандартного вида (как на этом фото).
  4. Куполообразные дома или полусферы встречаются намного чаще, таких домов с каждым годом становится больше и в отечественных загородных поселках, и в различных эко-поселениях. Людей привлекает природная форма куполообразного дома со скругленными линиями и с отсутствием любых углов. Особую роль в проекте играет и уникальная прочность конструкций в виде полусферы: именно такой вид имеет знаменитый греческий Пантеон, а стоит он уже больше двух тысяч лет. Отличный пример такого круглого дома показан на фото ниже.

Важно! Так как куполообразные дома наиболее распространены в современном строительстве, именно о таких проектах и пойдет речь в статье. https://www.youtube.com/embed/qdoTBNNOzic

Что выбрать: характеристики деревянных и тентовых конструкций

Тентовые и деревянные модели сферических домов во многом схожи и обладают всеми качествами традиционного купольного жилья. Оба варианта – это возможность быстро и недорого возвести строение, в котором можно проживать круглый год, подключив отопление, кондиционер, электричество. Сравнив индивидуальные характеристики и особенности эксплуатации, можно выбрать для себя строение, оптимально подходящее для жизни и бизнеса:

Продается в виде готового «конструктора» или выпускается на заказ.Можно купить готовую конструкцию, заказать по индивидуальным параметрам или взять шатер в аренду, например, как сезонное жилье или временный склад
Сборка с применением инструментов, требует специальных навыков или консультации специалистов. Время установки – не менее 1 месяца. За один сезон отстраивается жилой домик, дача, избушка для загородного отдыха (охотничий домик).Быстрая простая сборка/ установка конструкции (от 10 часов до 3 дней). Это позволяет использовать сферу на выездных мероприятиях, праздниках, свадьбах, корпоративных вечерах.
Устанавливается на легкий фундамент. Заменяет дорогостоящую постройку каменного или деревянного жилья, дачной усадьбы, бани, беседки, склада-хранилища и т.д.Можно установить на любой поверхности: грунт, газон, песок, деревянный помост, фундамент. Используется в качестве шатра для кемпинга или временного жилья в период строительства дома, как летнюю площадку кафе и т.д..
Устанавливается с применением надежных металлических крепежей. Можно разобрать деревянный купол для транспортировки на другое место, но сделать это без специальных навыков, инструментов и, возможно, повреждения части крепежей, деталей практически невозможно.Мобильный, легко разобрать, чтобы перевезти на новое место. Подойдет для использования на сезонных работах: уборка сельхозпродукции, заготовка дикорастущих растений, охотничий или рыболовный домик, амбар и т.д.
Строение из твердых материалов на фундаменте нужно будет зарегистрировать, как недвижимое имущество. После этого владельцу «круглой усадьбы» придется регулярно выплачивать имущественный налог.Не требуется разрешения на строительство (установку), регистрации в качестве недвижимости.
Наличие в конструкции дорогих деталей, которые сложно заменить при поломке.Любую деталь каркаса можно купить у производителей шатров и заменить самостоятельно. Тканевый тент подлежит ремонту или замене.
Можно сэкономить на отоплении, установив слой утеплителя.Утепление за счет второго слоя тента (воздушная прослойка) предусмотрена не в каждой модели.

Специфика проведения работ

Чтобы воплотить в жизнь проекты купольных домов, необходимо заранее приготовить набор строительного инвентаря. Он включает в себя:

  • несколько брусков сечением 5х5 см;
  • набор саморезов;
  • металлический оцинкованный лист размером 125х250 см;
  • несколько гаек, винтов, саморезов и гвоздей;
  • баллон монтажной пены;
  • материал для проведения кровельных работ.


Чтобы воплотить мечту в реальность, невозможно обойтись без следующих инструментов:

  • строительного уровня;
  • метра;
  • ножовки;
  • электрической дрели;
  • электрического лобзика;
  • ножниц для выполнения кровельных работ;
  • тканевых перчаток;
  • молотка;
  • болгарки;
  • строительной кисти;
  • крестовой отвертки.

При подготовке основания купольного дома важно не только освободить территорию от постороннего мусора и загрязнений, но и обустроить песчано-гравийную подушку. На данном этапе фундамент заменит опорный десятиугольник

Для его обустройства необходимо иметь 10 соток земли. Сечение соток выбирают с учетом нагрузки, которая приходится на сооружение.

При помощи электрического лобзика или электропилы создают трапеции, используя деревянные доски. Ими накрывают слой рубероида, который укладывают на песчаную подушку. Необходимо контролировать горизонтальное расположение конструкции при помощи строительного уровня.

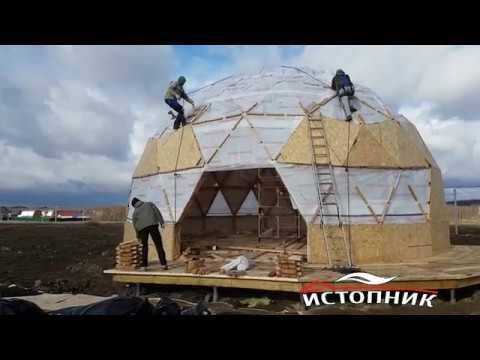

После подготовки базы конструкции переходят к монтажу стен. На данном этапе невозможно обойтись без применения брусков, между собой их соединяют шурупами. Дверную коробку создают из 2 горизонтальных и 2 вертикальных досок.

Местоположение оконных и дверных проемов выбирают с учетом высоты будущего строения. Их количество определяется требованиями освещенности будущих комнат.

Профессионалы рекомендуют выполнять обшивку вертикальных стен при помощи досок. Обшивка должна быть сделана так, чтобы атмосферные осадки, в том числе дождь, не проникли внутрь дома.

Лишь после этого приступают к подготовке ребер базового каркаса, изготовленных из деревянного бруса. Прежде чем фиксировать ребра, необходимо обеспечить надежную защиту поверхности древесины от грибков и плесени. Для создания пластинчатых коннекторов применяют пластины, вырезанные из листового металла. Для резки материала используют болгарку. Как только коннекторы нужной формы будут вырезаны, их заливают монтажной пеной или бакелитовой смолой. Лучше использовать монтажную пену, поскольку этот материал безопасен для здоровья.

Соединение элементов купольного каркаса осуществляют при помощи саморезов. Для внутренней обшивки конструкции используют листы обычной фанеры. Этот материал способен регулировать уровень влажности в помещении, отличается экологичностью и безопасен для человеческого организма.

Возведение купольных домов – это перспективная строительная область. Подобные конструкции отличаются повышенной вместимостью и практичностью.

Строительство купольного дома можно осуществить собственными силами, не прибегая к помощи профессионалов. Достаточно следовать приведенной выше инструкции.

Проекты и особенности планировки домов купольного типа

Необычный, креативный, нестандартный – первые мысли, возникающие в голове человека при виде купольного дома. Тем не менее абсолютно все строения подчиняются архитектурным правилам.

Входная группа

Входная группа – важный архитектурный элемент частного дома

Входная дверь приглашает войти гостей и обитателей, привлекает внимание, украшает фасад

В сферическом доме установить входную дверь непросто. Удаление связей под проём не влияет на жёсткость геодезического каркаса, в стратодезическом куполе проёмы подлежат усилению. Основную проблему представляет вписание прямоугольной формы в изогнутую поверхность.

Существует три решения входной группы:

  • устройство тамбура на входе в дом;
  • удаление сегментов каркаса с запасом. После установки дверного косяка пустоты заполняют укороченными рёбрами, жёстко фиксируя входную дверь;
  • заказ изготовления индивидуальной двери, повторяющей форму стены.

Козырёк над дверью не только защищает от дождя, солнца, но и обрамляет дверь. Колонны, поддерживающие козырёк, придадут входной группе продуманный, законченный вид.

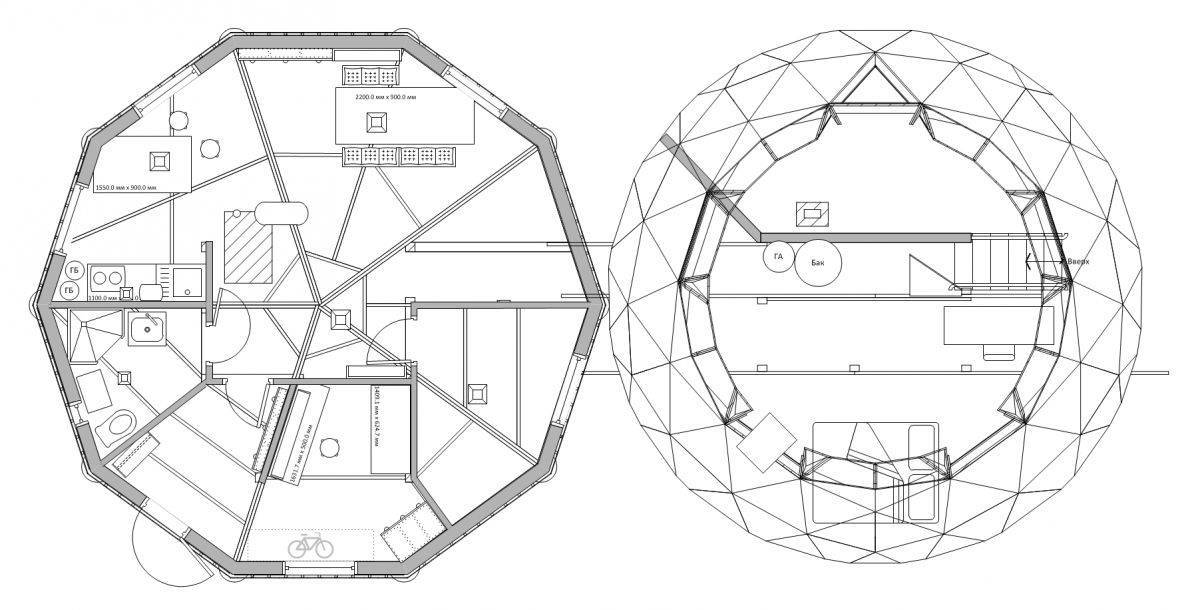

Организация пространства


Планировка сферического дома будет отличаться от привычной, но позволит воплотить самые нестандартные дизайнерские фантазии. Рекомендуем: Что нам стоит дом построить: из чего лучше, какой материал выбрать, какой дом лучше и дешевле?

Все перегородки выполняются из лёгких материалов: гипсокартонных листов, древесных плит по металлическим профилям или деревянному брусу.

В планировке этажа центральное место занимает общая проходная комната, остальные помещения располагают сегментарно по кругу.

По центру располагают:

  • гостиные, кухни, столовые;
  • проходное помещение без назначения;
  • коридор.

Общее помещение будет связано дверями с остальными комнатами.

Если в доме больше одного этажа, по центру хорошо смотрится винтовая лестница, подчеркивая круглую форму строения. На втором этаже традиционно размещают спальни, индивидуальные помещения, кабинеты, библиотеки. Устроив в центре купола даже небольшой участок остекления, получают источник света днём и настоящее звёздное небо ночью.

При нехватке места соединяют переходами два или три купола. Для летнего отдыха по кругу пристраивают открытые террасы. Остеклённая веранда увеличит площадь дома.

Входная дверь отделяется тамбуром для предотвращения потери тепла зимой и сохранения микроклимата летом.

Что такое купольный дом: особенности и история возникновения

Под купольным домом принято понимать строительный объект со сферической, закругленной крышей. Однако это лишь общее описание такого типа построек. Многие отмечают, что купольный дом внешне похож на жилище эскимосов (на иглу).

Современные сферические здания выглядят просто невероятно, проекты поражают воображения. Для проектировщиков особой задачей является грамотное совмещение одной главной сферы с пятью боковыми. Готовый результат проекта во многом зависит от фантазии дизайнера и ваших личных предпочтений.

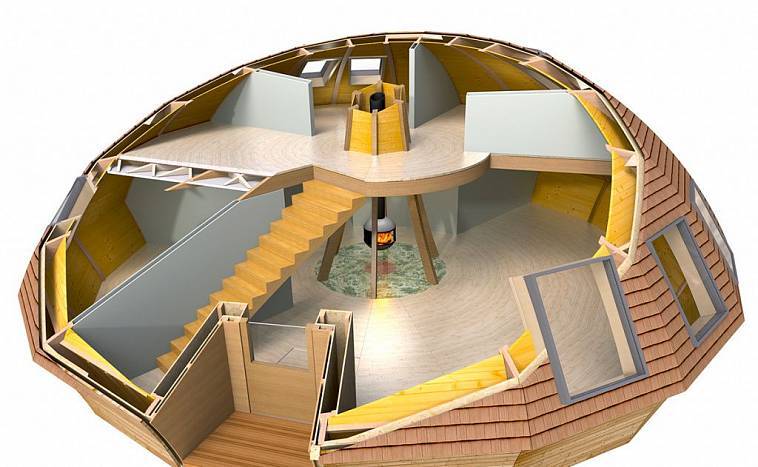

Купольный дом: пример внутренней планировки Источник greenadaptability.wordpress.com

Первые сферические постройки появились еще в Византии, да и эскимосы стали создавать свои жилища в условиях экстремально низких температур еще много лет назад. Из этого можно сделать простой вывод – в древности дома округлой формы пользовались не меньшей популярностью, чем в наши дни, однако тогда для их возведения использовался более прочный материал – натуральный камень.

Северные народы первыми заметили, что сферические постройки обладают высокой ветроупорностью и сейсмоустойчивостью.

В 1951 году американский архитектор Ричард Бакминстер Фуллер предложил использовать сферическую конструкцию в качестве основы для строительства жилых построек.


Купольный дом с открытой террасой под одной крышей Источник pinterest.com

Вывод:

Увидев круглый дом, как правило, возникает вопрос: а что же там внутри?

И действительно, как можно разделить дом такой непростой формы на помещения, необходимые для комфортного проживания? Зачастую некоторые застройщики, очарованные внешним видом, не вполне отдают себе отчет, что планировочные решения для круглого дома могут представлять большую проблему. Ведь сделать удобную и гармоничную планировку внутри круга довольно сложно.

Вот, например, как в своем проекте геодезического купола это вопрос решил пользователь @IceAge:

IceAgeУчастник FORUMHOUSE

При диаметре в 12 метров высота купола в зените у нас получилась чуть больше 650 см, что позволило вполне комфортно уместить два этажа и даже сделать небольшую антресоль. Всего в доме получилось 5 жилых комнат (3 внизу и 2 на втором этаже). 2 санузла и большой зал совмещенный с кухонной зоной и вторым светом. Общая площадь около 161 метра (93+68). Если бы второй этаж был без второго света то площадь бы больше 200 метров. Но строить купольный дом без второго света, лично для нас было бы кощунством. Весь смыл подобной постройки кроется в трех параметрах органичность, объем и экономичность.

Здесь стоит особо отметить, один из основных недостатков сферических домов – отсутствие внешних вертикальных стен. Это накладывает дополнительные ограничения на компоновку помещений. Площадь по полу не информативна, потому как сужающиеся стены сокращают полезный объем. Да и сочетание внешних криволинейных стен с вертикальными внутренними перегородками гармоничным назвать довольно сложно.

Так же на наклонных поверхностях затруднительно или невозможно разместить подвесные элементы мебели и интерьера.

С окнами тоже проблема – они все располагаются на кровле, следовательно, они все должны быть мансардного типа, что намного дороже и менее надежно.

У цилиндрических круглых домов эти проблемы решены. Все стены вертикальны, что позволяет без проблем стыковать помещения между собой. Полезная площадь равна площади пола. Размещение подвесных элементов интерьера не вызывает вопросов. Остекление можно осуществить традиционными методами без переплат и возможных протечек в будущем.

Пользователь @Dekagon в своем проекте десятиугольного дома, постарался избежать проблем сферических домов.

DekagonУчастник FORUMHOUSE

Я, тоже стартовал от купольной идеи, но не смог поделить пространство сферы внутри на части так, что бы мне это нравилось. Сохранить магию пространства в центральной части, в совокупности с пристыковкой дополнительных помещений по периметру, возможно лишь с вертикальными стенами. Отсюда и родилась «коаксиальность юрты «. Многоугольник, в моем случае, это способ упростить технологические решения.
