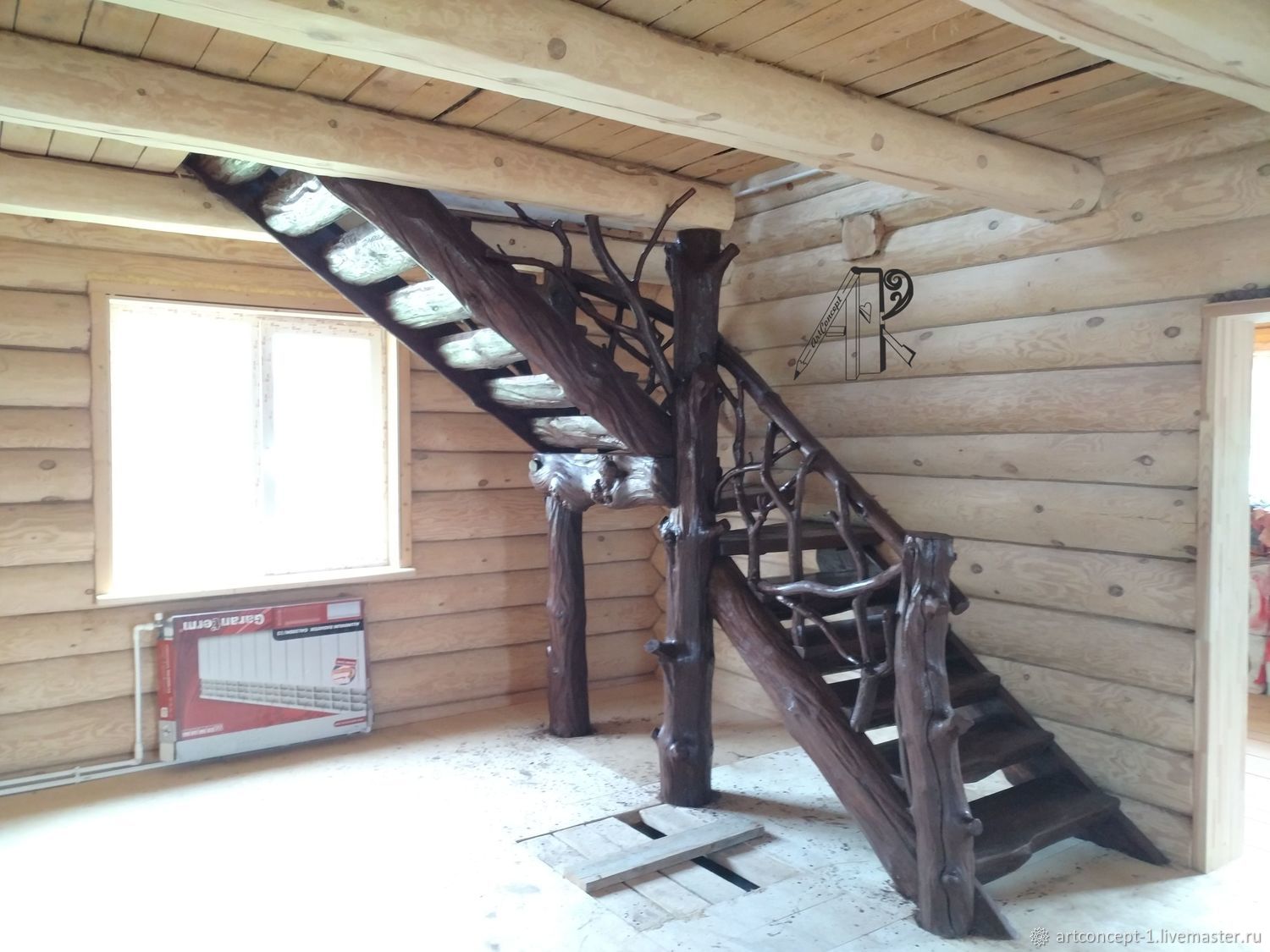

Лестница на второй этаж своими руками из дерева с поворотом на 90

Материалы для самостоятельного изготовления лестниц

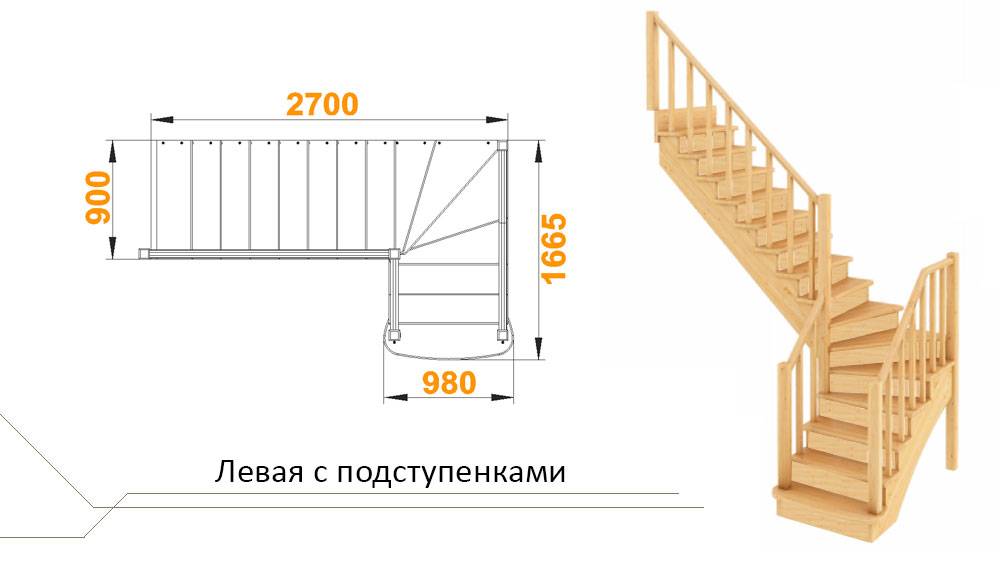

Готовые варианты конструкций

Помимо собственного расчета, который для непрофессионала сопряжен с вероятными ошибками и неточностями, при проектировании можно использовать онлайн-калькуляторы и готовые решения.

Первый путь облегчает расчеты, но оставляет вероятность неточности из-за неверных замеров. Однако прикидочный вариант конструкции (с подгонкой деталей по месту) в таком варианте возможен.

Для более быстрого, без проблем, монтажа лучше приобрести готовую модель. Например, забежные лестницы 180:1 представлены в компаниях, производящих такие товары, в двух-трех вариантах как минимум. Комплект для сборки поставляется с инструкцией по установке, подогнанный и проверенный по размерам. Благодаря намеренно упрощенной системе креплений смонтировать такую лестницу может начинающий мастер-ремонтник. Недостатком готового решения являются неизменные размеры – придется подгонять проем под лестницу, а не лестницу под проем. Поэтому приобретать такой комплект лучше на стадии строительства дома, пока есть возможность внести коррективы в компоновку помещений.

Идеально точное соответствие уже возведенному зданию обеспечит лестница с забежными ступенями на заказ. Замеры выполняются профессионально, стоимость монтажа часто входит в общую цену изделия. Поэтому можно не сомневаться – заказывая модель в компании с хорошей репутацией, клиент получит именно то, что хотел.

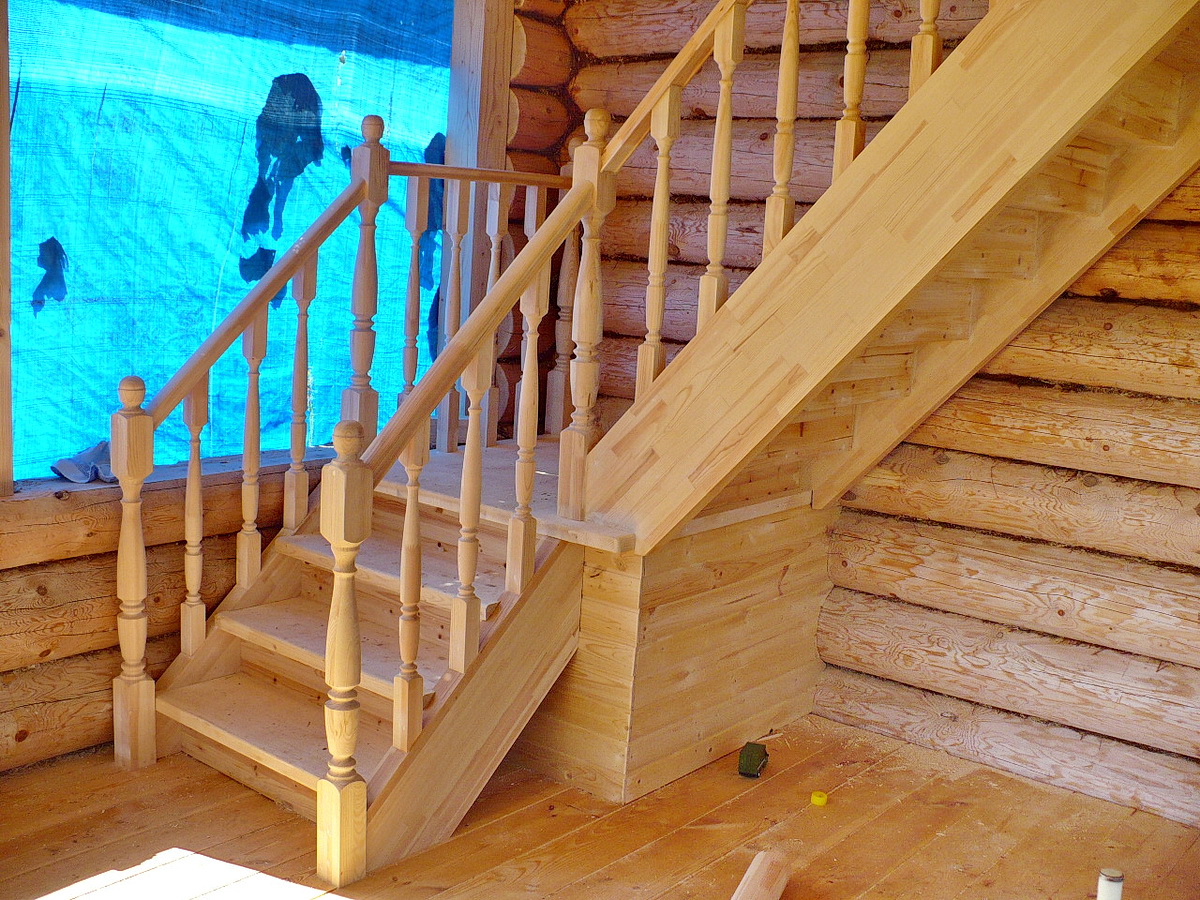

Сборка лестницы на второй этаж с поворотом

В отличие от креплений опор, временную фиксацию ступеней производят снизу – впоследствии после подгонки всех деталей конструкцию разбирают и после обработки укладывают вновь. Изготавливают тетиву для нижнего марша – доска по принципу косоура, но без угольных запилов для укладки ступеней. Во внутренней части деревянного элемента выбивают или выпиливают пазы, куда будут вставляться ступени.

Пристенная короткая тетива изготавливается аналогично описанной выше. Верхний конец наружной тетивы должен надежно скрывать торец забежной ступени, а нижний отрезают перпендикулярно полу для последующей установки подступенка. Установив первые прямые элементы на саморезы с внешней стороны и клеящую пасту с внутренней, приступают к укладке радиусных. Их фиксируют аналогично. Укладывают прямые ступени, выпиливая на концах пазы для врезки в косоур. До фиксации на крепеж, все элементы проклеивают.

Подступенки также ведут снизу. Неопытные мастера делают ошибку, изготавливая заготовки равные плотному вхождению между ступенями. Этого делать не нужно – дом будет жить насыщенной жизнью, где присутствует влага и пар. Разбухнув, элементы смогут сломать всю конструкцию или, по крайней мере, деформировать ее. Достаточно 5 мм зазора, чтобы модель лестницы оставалась крепкой долгие годы.

Виды конструкций лестниц

Монтаж своими руками

Изготовить и смонтировать лестницу самостоятельно гораздо сложнее, чем использовать готовый комплект для сборки. Однако у такого варианта есть ряд преимуществ:

гораздо меньшая «цена вопроса» в связи с экономии на работе и возможности приобрести более бюджетные материалы;
возможность проявить фантазию и не опираться на готовые проекты, а разработать собственный, уникальный и точно соответствующий компоновке и дизайну строения;
получение удовлетворения от самостоятельно сделанной работы.

Для человека, ранее мало занимавшегося ремонтными и строительными работами, лучше остановить выбор на полностью деревянной модели максимально простой конструкции. Забежная лестница на тетивах или косоурах – лучший вариант для начинающего строителя.

Этапы работ:

выполнение замеров, уточнение возможных поправок и выбор типа лестницы;
создание эскизного проекта с тщательным расчетом всех параметров конструкции;
закупка необходимых материалов и инструмента, крепежных изделий (в зависимости от планируемого способа соединения деталей);
подготовка материалов к сборке – распил, подгонка, поверхностная отделка;
монтаж.

При этом следует учесть, что выбранный тип конструкции следует проверить не только на совпадение размеров и удобство использования, но и на нагрузочную способность. Так, лестница забежная на косоурах (с одной несущей балкой), возможно, удовлетворяет условиям прочности в целом. Но при креплении ступеней и подступенков только посредине есть риск их перекоса в процессе эксплуатации или поломки из-за плохо распределенной нагрузки. Закрепленные с двух сторон проступи и подступенки дают больше уверенности в долговечности модели.

При монтаже на тетивах выбор между способами крепления делается в пользу более простого для монтажника, как и установке на косоуре.

Важно помнить, что любые пазы в досках или брусьях требуют специального инструмента – фрезера. В противном случае получить ровные, одинаковой глубины пазы, не требующие дополнительной обработки перед монтажом, получить крайне сложно

Дополнительная обработка морилкой, лаком или краской увеличивает привлекательность изделий и даем им дополнительную защиту от влаги, действия ультрафиолета и механических повреждений

Деревянные детали перед установкой или полностью собранную конструкцию необходимо обработать антипириновыми и антисептическими составами, снижая тем самым риск пожара и повреждения древесины вредителями. Дополнительная обработка морилкой, лаком или краской увеличивает привлекательность изделий и даем им дополнительную защиту от влаги, действия ультрафиолета и механических повреждений.

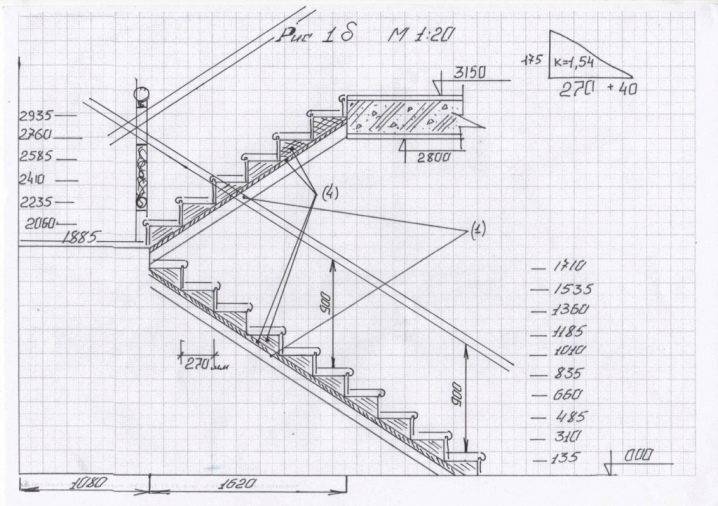

Расчет лестницы на второй этаж своими руками

Выполнить расчет и создать схему лестницы на второй этаж своими руками можно разными способами:

Для создания чертежа необходимо подготовить лист миллиметровки, простой карандаш и линейку. На бумаги будет отображен подробный план лестничной конструкции в проекции. С помощью схемы можно будет точно установить нужные размеры.

Чтобы сделать расчет лестницы руками дачи второго этажа надо определиться с основными параметрами:

Для построения чертежа понадобятся базовые параметры лестницы:

L длина проекции лестничного марша в горизонтальной плоскости на расстоянии от вершины угла поворота до последней ступени; S ширина марша; R радиус закругления; B ширина проступей.

Порядок действий:

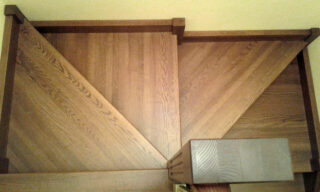

Самостоятельное изготовление забежных лестниц

Современные лестницы могут быть деревянными, металлическими, бетонными и даже стеклянными. Часто встречаются конструкции, при изготовлении которых применяются разные материалы. При этом их несущий каркас выполняется из металла или бетона, а ступени могут быть, например, деревянными или стеклянными.

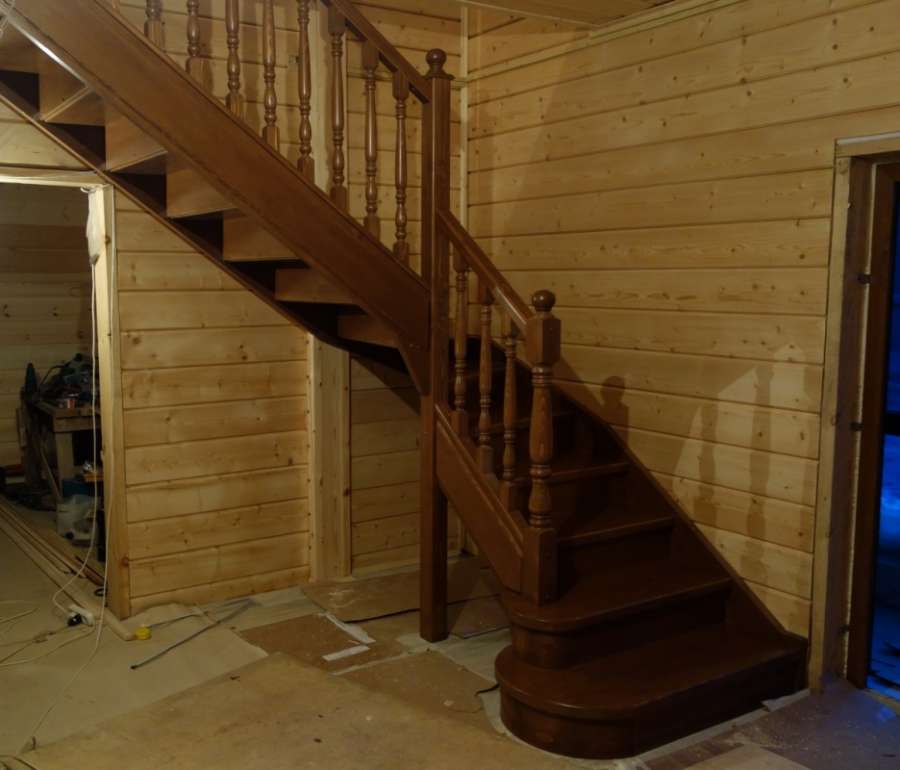

Наиболее популярными являются деревянные лестницы с поворотом на второй этаж. Они значительно легче остальных конструкций и отличаются от них красотой и изяществом.

При изготовлении забежных лестниц особое внимание нужно уделять качеству материалов. Применение некачественной продукции приведет к тому, что конструкция получится недолговечной, а в некоторых случаях и небезопасной в эксплуатации

Выбирая материалы, нужно обязательно осматривать их визуально на предмет наличия разного рода дефектов и повреждений. Убедившись в их отсутствии, можно приступать к ознакомлению с сопровождающей документацией.

Пошаговая инструкция

Несмотря на кажущуюся сложность конструкции, деревянную забежную лестницу возводят и собственноручно. Начинают этот процесс с изготовления косоуров, для чего изготавливают специальный шаблон, используя который легко выполнить данную операцию.

Далее желательно придерживаться пошаговой инструкции:

Монтаж и сборка лестницы

Собрать все части лестницы в готовую конструкцию не так уж и сложно. Если все детали сделаны правильно и размеры точны, останется только собрать все воедино.

Для начала забежные ступени устанавливаются в несущий столб. Для этого в нем делается специальный паз. Для увеличения надежности фиксации паз должен быть в ширину меньше, чем доски. Внутренняя сторона ступеней помещается в специальный распил (предварительно они смазываются клеем). Внешняя часть закрепляется при помощи саморезов.

Обычные ступени также монтируются длинными саморезами.

В основном требуется собрать все детали в один пазл

Инструкция к калькулятору металлической лестницы с поворотом 90 градусов

Для того, чтобы осуществить расчет лестницы из металла с поворотом на 90 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок.

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 13 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга.

Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», «Металлическая лестница с тетивой зигзаг ». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.

Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°«, «Металлическая лестница с поворотом на 90° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.

Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:

Металлическая лестница — 1.а.-2.в.-3.а.-4.а.
Металлическая лестница с тетивой зигзаг — 1.а.-2.в.-3.а.-4.б.
Металлическая лестница с поворотом на 90° — 1.б.-2.а.-3.б.-4.а.
Металлическая лестница с поворотом на 90° и тетивой зигзаг — 1.б.-2.а.-3.б.-4.б.
Металлическая лестница с поворотом на 180° — 1.б.-2.б.-3.б.-4.а.
Металлическая лестница с поворотом на 180° и тетивой зигзаг — 1.б.-2.б.-3.б.-4.б.

Данная конструкция актуальна в ситуации, когда Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено.

Способы расчета

Рассчитать заворотный участок возможно несколькими способами.

Датский вариант основан на составлении горизонтального проецирования будущего строения, сквозь которое проводят осевую линию, разделенную на расстояния, соответствующие ширине проступи. Потом обозначают точки начала и окончания поворотной зоны.

Через марши проводят центральные прямые, а от первой до второй точек разворота чертят перпендикулярные линии с шагом, равным минимальной ширине забежного элемента.

Начертание схемы

Чтобы получить наименьшее число, нужно провести прямые от внутренней несущей части до тетивы, а перпендикулярно выводится линия сквозь середину пролета. Наименьший показатель является обозначением само узкой части ступеней.

Методы развертки или подъема линий потребуют точной горизонтальной и вертикальной кривизны разворотного сооружения. Необходимо четко обозначить границы ступеней и разложить их на вертикальной схеме.

Сооружение деревянной лестницы

Технические требования к забежным лестницам

Для того чтобы забежная лестница прослужила долгое время и была безопасной для людей, она должна строиться в соответствии с техническими нормами и правилами. Поэтому начинать возведение данной конструкции следует с замеров и расчетов. Также следует подготовить проект и чертеж будущего изделия.

Существует ряд требований для данной лестницы

Основные технические параметры для возведения конструкции следующие:

Ступени должны иметь определенный размер (самая узкая часть – от 100 мм, а самая широкая – от 400 мм).
На прямых промежутках, которые отделяют повороты, ступени в ширину должны иметь одинаковый размер.
Высота ступеней варьируется в пределах от 12 до 22 см.
Край проступи не должен выступать более чем на 4 см.
Ограждения высотой от 90 до 120 см.

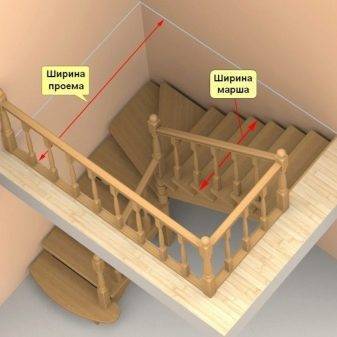

Ширина марша – не менее 90 см.
Оптимальный угол наклона – 30°, но не более 45°.
При постройке П-образной лестницы, в которой используются забежные ступени, с поворотом на 180° (то есть, два поворота) расстояние между маршами должно составлять не менее, чем четверть от ширины ступени (это позволит сохранить глубину ступеней на повороте удобной и обеспечит безопасность при перемещении).
При составлении проекта учитывают также и расстояние от марша до перекрытия между этажами. Оно может быть не менее 2 метров.

В данном видео вы подробнее узнаете о забежной лестнице: Если следовать нормам строительства, лестница с поворотом прослужит долгое время и не станет источником получения травм.

Особенности изготовления винтовой лестницы

Изготовление и монтаж деревянных лестниц винтового типа на второй этаж гораздо сложнее, чем маршевых. Но, с другой стороны, они позволяют экономить полезную площадь и помещаются там, где для маршевой конструкции было бы недостаточно места.

Винтовые конструкции экономят жилое пространство

Самый оптимальный вариант – это установка спиральной конструкции с центральной опорой. В данном случае ступени в форме треугольника либо трапеции крепятся непосредственно к ней. Для придания конструкции надежности опорный столб со специально приделанной пятой ставится вертикально и бетонируется у основания.

Установка винтовой лестницы

В ступенях с более узкого края проделываются отверстия, с помощью которых их нанизывают на опорную трубу. Между ступенями устанавливаются вставки в форме цилиндра, которые определяют высоту конструктивных элементов. Последняя ступень на верхнем ярусе устанавливается заподлицо проему в перекрытии на втором этаже и выступает в качестве дополнительного опорного элемента.

Чтобы было удобно спускаться и подниматься, вертикальный интервал между рядами ступеней должен составлять не менее двух метров. А ширина лестничного пролета в чистоте – не менее 90 см.

Зачастую прибегают к более компактным моделям винтовых лестниц. Позволительно это лишь тогда, когда ею не планируют пользоваться часто. Это касается, к примеру, дачных лестниц или для подъема на чердак.

Самой удобной глубиной проступи считается от 15 см у центрального столба и от 35 см с внешнего края. Высота подступенка равняется в среднем около 20 см. Однако иногда можно и вовсе от них отказаться. Это позволит сделать конструкцию более удобной, снизить ее вес, а также сократить затраты на строительные материалы.

Читайте подробную статью о том, как самостоятельно изготовить деревянную винтовую лестницу.

Расчет количества ступеней

Число ступеней в одном марше рекомендуется от 15 до 20. Если лестница состоит из нескольких маршевых пролетов, от 9 до 11 для одного пролета.

Для более точного расчета можно воспользоваться формулой N=H1/H2, где:

N – количество ступеней;
H1 – высота пролета;
H2 – высота ступени.

Если не получилось целое число, то необходимо изменить высоту всех ступеней или только первой. Можно подставить под лестничный пролет площадку с недостающей высотой.

Для изделий с крутым поворотом

На первоначальном этапе проектирования мастером определяется ось, от которой находится радиус изгиба лестницы. Для изгиба под углом 90 градусов ось находится в точке соединения линий крайних прямых ступеней в маршах. Если угол 180 – то прямо между двумя пролетами. Чтобы ступени не были слишком узкими, ось можно вынести за пределы пролета на 1/8 от ширины марша.

Внешний край забежного участка равен промежутку от оси до наружного края прямых маршевых ступеней. И также от оси можно провести дуги, проходящие по внутренней кромке и серединной черте.

По линии движения необходимо отложить отрезки, равные ширине ступни, длиной приблизительно 200 мм. Через эти отрезки провести лучи от центральной оси. Это и будет силуэт будущих ступенек.

Для модели с плавным переходом

Лестницы с крутым переходом неудобны для передвижения, поэтому чаще применяют более мягкий переход.

В таком переходе изменение ступеней в треугольную форму начинается еще с маршевого пролета.

Для П-образной лестницы

Первоначально на чертеже обозначаются контуры маршевых пролетов. Между ними должно быть ¼ их ширины. Радиус закругления забежного участка равняется половине ширины между маршами плюс ширина марша. Затем от верхней кромки забежных ступеней откладывается этот радиус и находится ось закругления лестничного пролета.
После того как нашли радиус закругления, из оси прочерчиваются верхняя, нижняя дуги маршевого поворота и середина лестницы.
Следующий этап – распределение ступеней. Его рекомендуется начинать от центра. По срединной линии откладываются отрезки с длиной, равной ширине ступени. Эта линия должна находиться ровно посередине ступени, и от этой линии последовательно отмечаются следующие ступени.

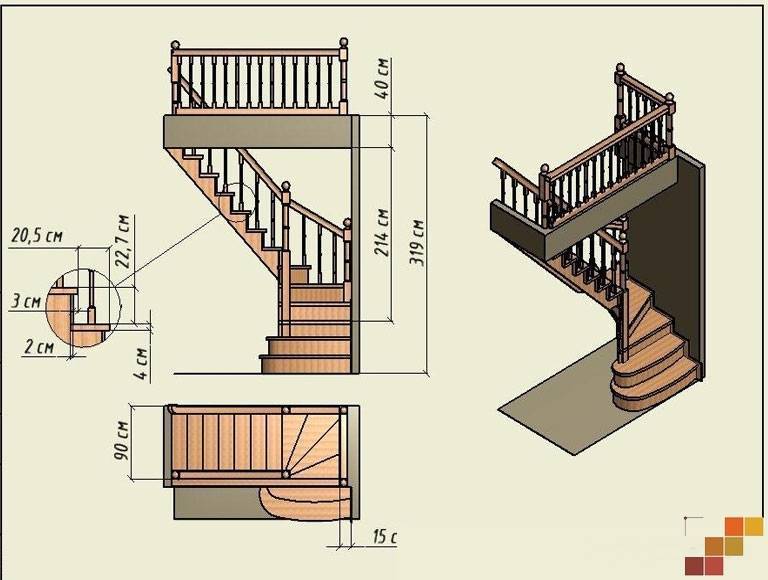

Для лестницы с поворотом на 90 градусов

Для экономии пространства и надежной фиксации конструкцию удобнее устанавливать в углу помещения.

По отношению к вертикали этой окружности проводим линию (ось поворота) под углом 45 градусов. Касательной линией к осям окружности обозначается линия движения по лестнице. Потом эта линия разделяется на отрезки, равные средней ширине ступеней.

Может быть два варианта распределения ступеней:

ось поворота делит среднюю ступень пополам;
ступени пропорционально откладываются в обе стороны от оси поворота.

Далее к ступеням, расположенным перпендикулярно друг к другу, присоединяются ступени маршевого пролета.

Затем находим точку пересечения последней ступени нижнего марша и первой ступени верхнего марша. Это будет центр, от которого проводятся радиальные линии через отрезки на линии движения. Этот центр может корректироваться для того, чтобы выдержался размер наружной ширины ступени 400 мм и внутренней – 100 мм. Эти линии и есть контуры ступеней.

Полученный чертеж является схемой лестницы в масштабе.

Для получения более точных размеров лучше производить расчет в графическом редакторе или специальной компьютерной программе. Программы позволят создать трехмерную модель с указанием всех параметров.

Наиболее известны следующие программы:

«Компас» – для работы в ней не надо иметь особых навыков;
SolidWorks – программа для создания инженерных строений;
Consultec Staircon – позволит создать 3D проект и рассчитать необходимые затраты.

Но и данных, полученных при составлении чертежа на бумаге, хватит для постройки надежной и прочной лестницы. Для удобства построения и получения максимально приближенных размеров подобные чертежи лучше составлять на миллиметровой бумаге. Это облегчит перевод размеров в натуральную величину. А мелкие несоответствия можно будет устранить в процессе монтажа.

Как рассчитать лестницу с забежными ступенями

Прежде чем приступать к проектированию, вы должны понимать, что любой расчет это сложная процедура, которая требует определенных знаний и применение специальных формул. Поэтому чтобы избежать ошибок и проблем в дальнейшем рекомендуется использовать специальные программы, например AutoCAD, StairDesigner, Compass, или воспользоваться услугами специалистов.

Изготовление любой лестницы из дерева начинается с расчетов габаритов и представления ее графически. Перед расчетом габаритов следует помнить о рекомендуемых размерах элементов лестницы, а именно:

ширина марша лестницы в частном доме должна составлять 600 — 700 мм для одного человека, но не стоит забывать о возможности встречного движения, поэтому оптимальной шириной будет 900 мм
угол наклона. Идеальным соотношением высоты марша к его горизонтальной проекции равняется 1:2 — 1:1.75, в таком случае наклон лестницы около 30º. Если места недостаточно, то максимальным допустимым наклоном считается 40º, что в соотношении марша к проекции равно 1:1.25
толщина проступи обычно зависит от ширины марша в соотношении 1:20, так например для марша шириной 900 мм толщина проступи должна быть около 45 мм
особых требований к подступенку нет, он может быть изготовлен из любого дерева, а рекомендованная толщина 15 — 25 мм. Также часто для изготовления подступенков используется шпонированная фанера
косоуры должны быть прямыми и без сучков, ширина доски из которого они изготовлены должна быть 250 — 300 мм, а толщина 40 — 70 мм
для удобного спуска и подъема перила устанавливаются на уровне около 900 мм
размеры ступеней должны соответствовать формуле 2*h + b = 600…650 мм, где h это высота ступени, и b ее ширина. Комфортной высотой считается размер 140 — 180 мм, а ширина 250 — 300 мм
количество забежных ступеней рекомендуется делать три, реже четыре штуки. Все зависит от конкретной ситуации

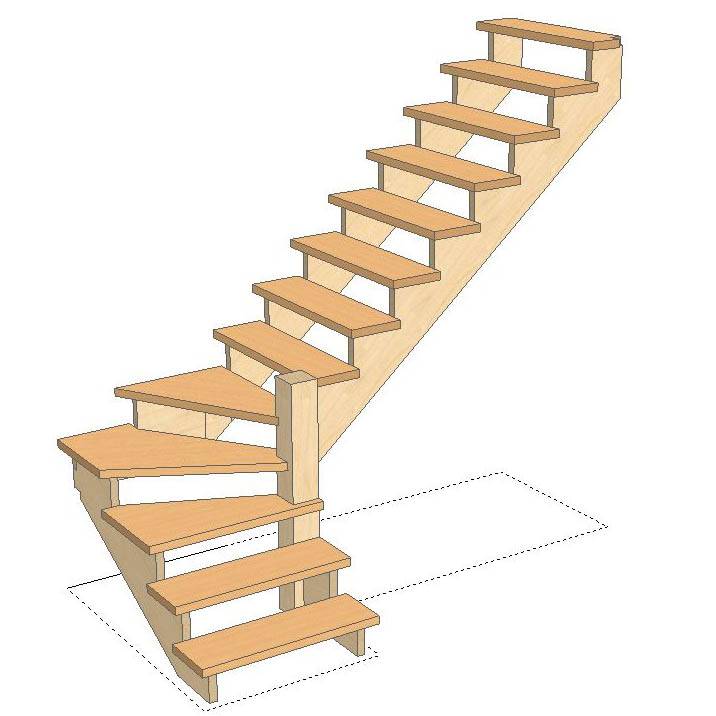

Лестница с тремя забежными ступенями (отмечены зеленым)

Особенности изготовления

Винтовая лестница отличается небольшими габаритами и замысловатой формой, в связи с чем ее изготовление имеет ряд особенностей. В первую очередь следует определить, что представляет собой рассматриваемый элемент интерьера. Сверху основание лестницы напоминает своеобразный лепесток со слегка закругленными уголками.

Если вы планируете построить винтовой переход из дерева или металла своими руками, то вам необходимо заранее составить подробный чертеж. Это позволит провести монтажные работы намного быстрее и убережет от катастрофических ошибок, ведь неправильно выполненные замеры могут стать причиной обрушения уже готового изделия.

Данный тип монтажных работ также предполагает изучение технологии и особенностей процесса, подготовку необходимых материалов и приспособлений. На сегодняшний день лестничные конструкции изготавливаются из разных пород древесины (самыми популярными являются клен, дуб и бук) либо с использованием листового металла.

Подобные конструкции экономят свободное пространство в доме за счет своего небольшого размера. Так, при ширине ступеней в один метр диаметр лестницы не превышает двух с половиной метров. В свою очередь изделие имеет угол наклона в сорок пять градусов, что является оптимальным решением для этой формы.

При спуске на такой лестнице нужно быть осторожным

Большинство дизайнеров сходятся во мнении, что не стоит устанавливать винтовые лестницы в помещениях с интенсивным движением. Они намного лучше подходят для двухэтажных квартир или маленьких загородных домов.

Виды поворотных деревянных лестниц

Как правило, это Г- или П-образные двухмаршевые модели. Угол поворота составляет 90 и 180, соответственно.

Кроме того, лестницы делятся на следующие варианты:

С промежуточной площадкой между маршами. Такая модель позволительна в домах внушительных внутренних размеров и архитектуры. Площадка позволяет соединять крылья объекта, служит полезными дополнительными метрами для обустройства одной из домашних зон.
С забежными ступенями. Экономит площадь небольших домов, так как располагается преимущественно в углу. Соединяет в себе практичность маршевой и изящность винтовой лестницы. В исполнении сложна и требует тщательных расчетов.

Дополнительные достоинства обоих вариантов в удобстве и безопасности. Конструкции рассчитываются таким образом, что выдержат вес переносимого на второй этаж груза и достаточное число помощников. Ширина и глубина ступеней позволят пользоваться лестницами пожилым людям и маленьким детям без опасения за их благополучное передвижение.
