Как пользоваться манометрическим коллектором для заправки кондиционера

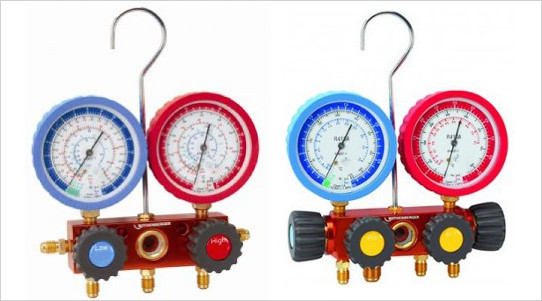

Какие бывают манометрические станции

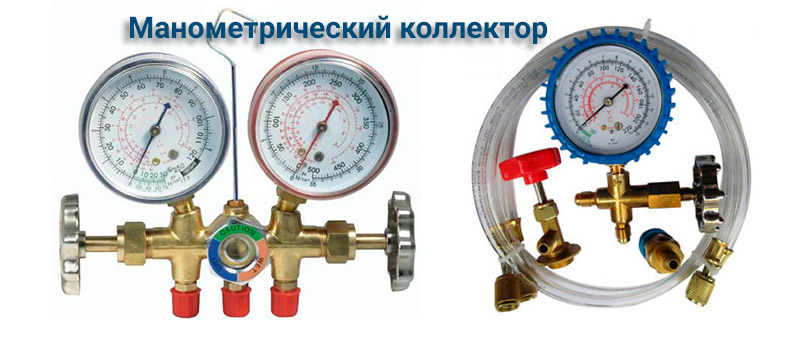

Существует два вида коллекторов:

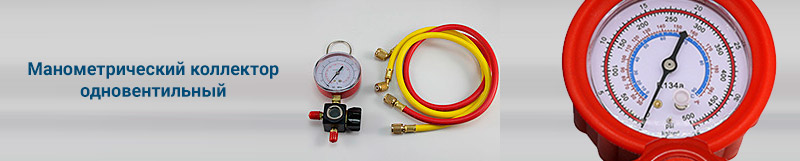

1. Имеющие один кран, 2 шланга и синий манометр. Другими словами – одновентильный. Для ремонта холодильников такого прибора вполне хватает. Он измеряет уровень всасывания охлаждающей жидкости. Соединение между шлангами изолируется вентилем.

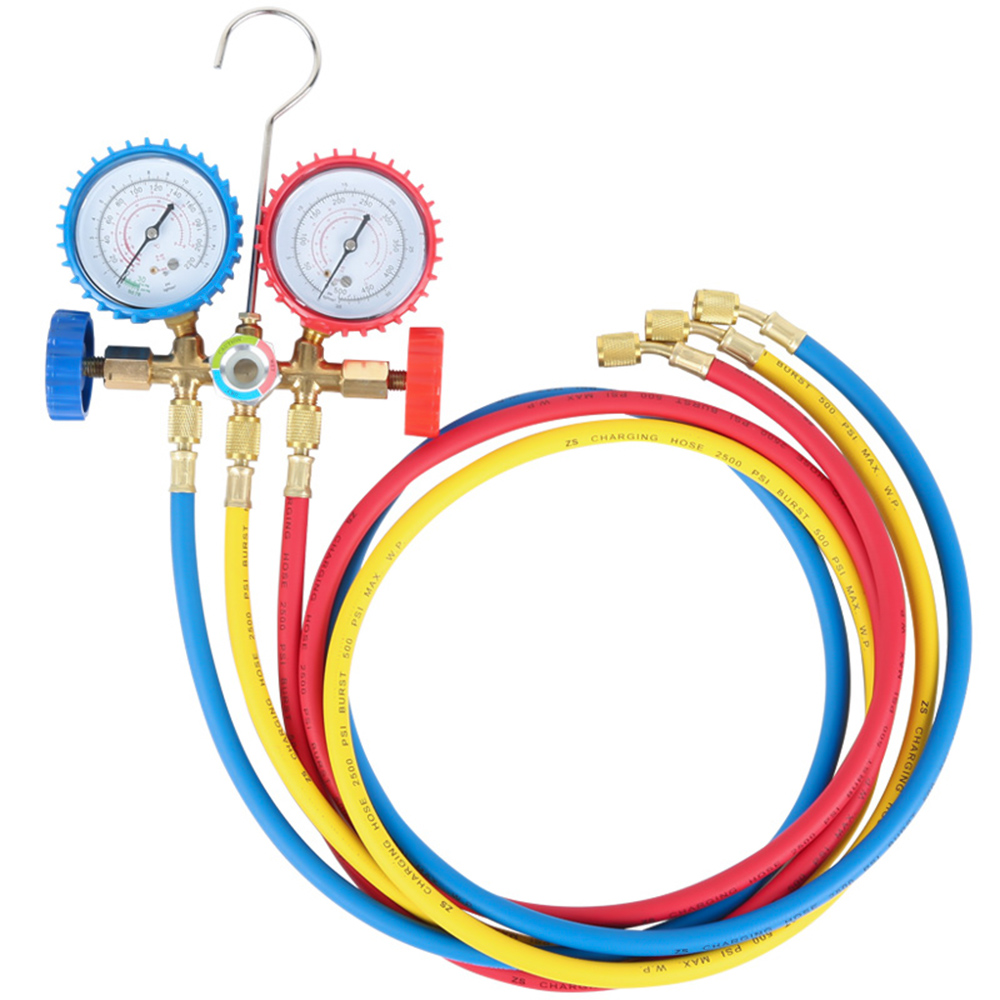

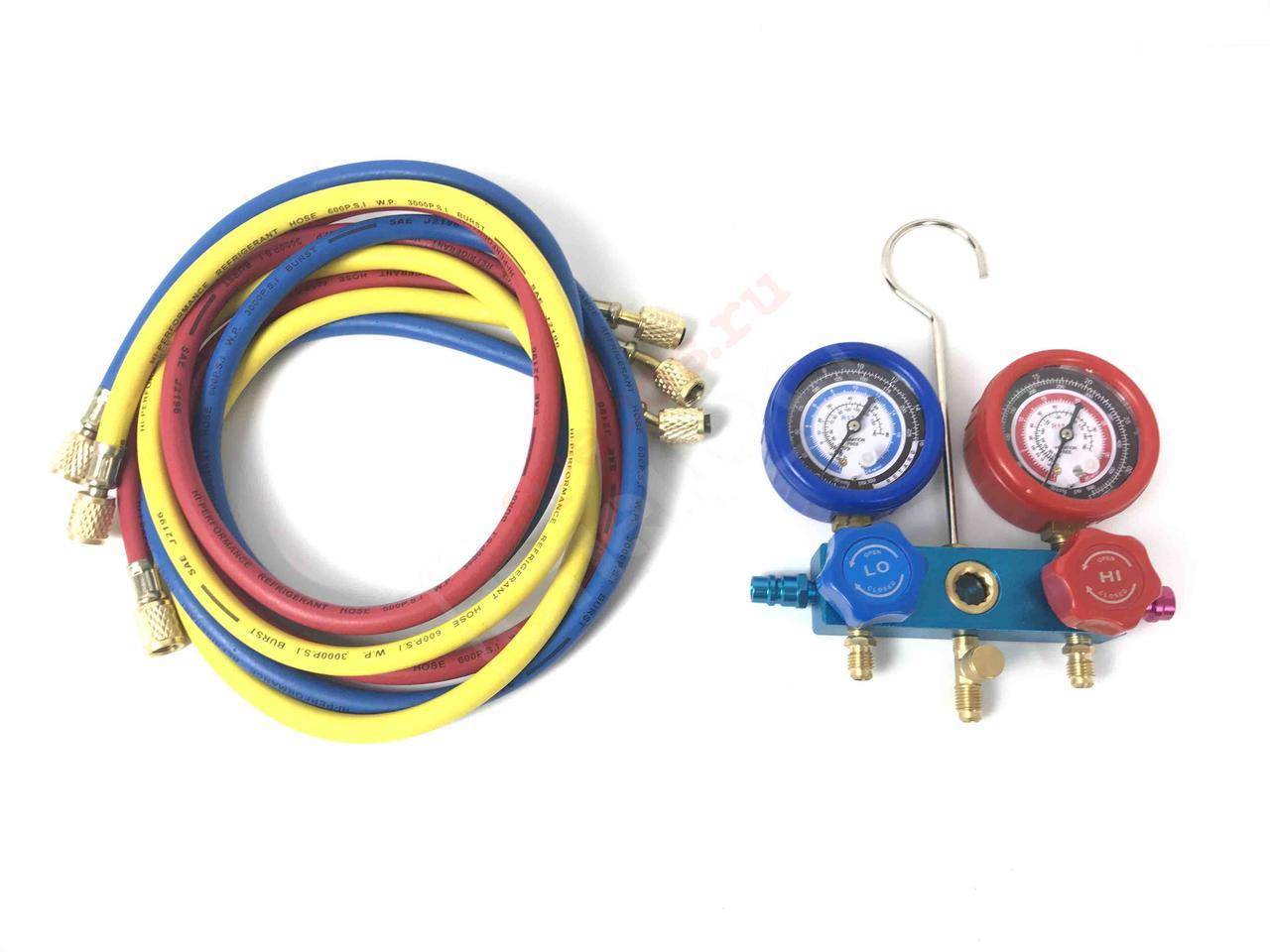

2. Имеющие 2 крана, 2 манометра и три шланга. Это двухвентильные приборы, которые способны измерять давление в двух направлениях. Красный манометр определяет давление нагнетания, синий – всасывания. Данное оборудование используется как для дозаправки фреоном магистралей кондиционеров и холодильной техники, так и для вакуумирования системы труб после утилизации хладагента. Воздух в систему во время работы подключенного прибора прекращает поступать.

Есть еще четырехвентильные и шестивентильные, но для обслуживания сплит систем достаточно одно- или двухвентильного прибора.

Подразделяются по классу точности от 0,2 до 4,0. Чем меньше коэффициент, тем более точным считается оборудование. Для обслуживания в условиях вибрации применяют виброустойчивые модели манометров.

В свою очередь для проверки корректной работы манометров используются эталонные приборы. Если есть сомнения, что манометрическая станция показывает неверные значения, его нужно проверить другим манометром.

Дело в том, что потенциальное давление в системе, заполненной более экологичными жидкостями, выше, чем устаревшими запрещенными фреонами. Поэтому, чтобы не вывести из строя манометр, его подбирают по типу фреона в системе.

Этап первый – вакуумирование

Цель данной операции – полностью удалить из контура, теплообменников и компрессора воздух, содержащий влагу. Последняя, оставаясь в системе, способна резко сократить срок службы компрессорного агрегата. Вторичная цель – проверить контур на герметичность и в случае утечки устранить неполадку.

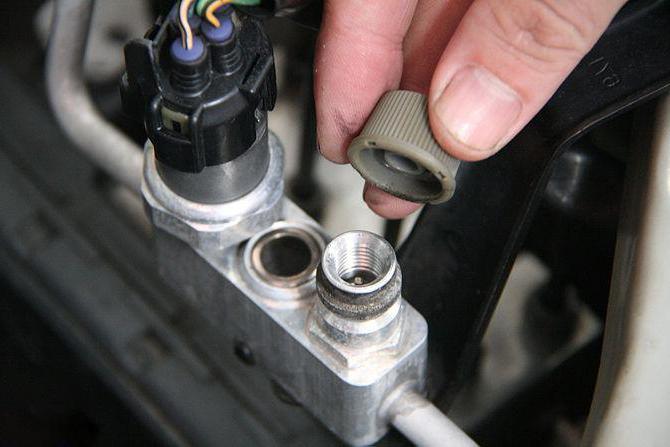

Первым делом отыщите присоединительные штуцера (они же – сервисные порты) кондиционера. Обычно они располагаются в передней части подкапотного пространства возле радиатора и закрыты защитными разноцветными колпачками. Иногда для обслуживания охладителя выведен только один порт с колпачком синего цвета.

Вакуумирование системы выполняется по такой технологии:

1. Очистите от грязи штуцер низкого давления (синий колпачок либо буквенное обозначение «L»), снимите защитную крышку.
2. Пользуясь клапаном, стравите в атмосферу остатки старого фреона, поскольку его количество неизвестно и нужна полная заправка.
3. Подключите к порту синий шланг манометрической станции, находящийся слева. К вакуумному насосу подсоедините желтый шланг (расположен посередине коллектора).
4. Включите насос, откройте вентили на коллекторе и входе сервисного штуцера. Нужный кран станции располагается с левой стороны, напротив синего шланга.
5. Откачивайте воздух в течение 20 минут, при этом стрелка на левом манометре станции должна показывать давление минус 1 Бар.

Тестирование системы и её заправка

Выявление неисправности в системах кондиционирования проводится в следующем порядке. Сначала измеряется давление, а затем проводится диагностика системы на предмет утечек. Все перечисленные задачи решаются при помощи манометрической станции.

1. Для выявления протечек в портах с них нужно снять защитные колпачки.
2. Порядок подсоединения приборов следующий — сначала подключается синий шланг с низкой стороны манометра к контуру всасывания компрессора. Затем производится подключение контура нагнетания с сервисным шлангом, расположенным с высокой стороны.
3. Адаптеры перед использованием должны быть полностью затянуты. Если это условие не соблюсти, может не открыться клапан для подачи фреона.

После ремонта систему охлаждения в обязательном порядке нужно тщательно протестировать на наличие протечек, вакуумировать до значения не менее 29″ Hg и только после этого приступать к заправке.

Если заправка производится только по одной из сторон коллектора (высокой либо жидкостной), то работайте с клапаном, расположенном на высокой стороне. Вентиль клапана низкой стороны должен быть перекрыт до упора.

После завершения заправки производится пуск компрессора, при этом клапаны на коллекторе должны находиться в закрытом положении. После проверки шланги манометра следует отсоединить и удостовериться в отсутствии остатков хладагента. Для удаления оставшегося количества хладагента используют специальную машину утилизации.

ВНИМАНИЕ!

1. Манометрический коллектор можно применять в системах, где в качестве хладагентов используются фреоны. Также недопустимо проводить измерения в системах с давлением, превышающим максимальное. Его значение указано в техпаспорте манометра.
2. Категорически нельзя изменять значение давление при помощи коллектора, для этого предназначен регулятор.
3. Все ремонтные работы проводятся с использованием средств защиты: очков и перчаток.
4. Также запрещено выпускать хладагент в атмосферу.

Работы по ремонту холодльного оборудования с применением такого профессионального оборудования доверяются только специалистам из сервисов. Компания «Формула холода» предоставляет услуги по ремонту холодильного оборудования самого разного профиля. В фирме работают высококлассные специалисты, а также имеется весьма обширный ассортимент запчастей и оборудования, благодаря чему ремонт выполняется в кратчайшие сроки. Просто вызовите нашего мастера.

Что такое манометрическая станция (коллектор)

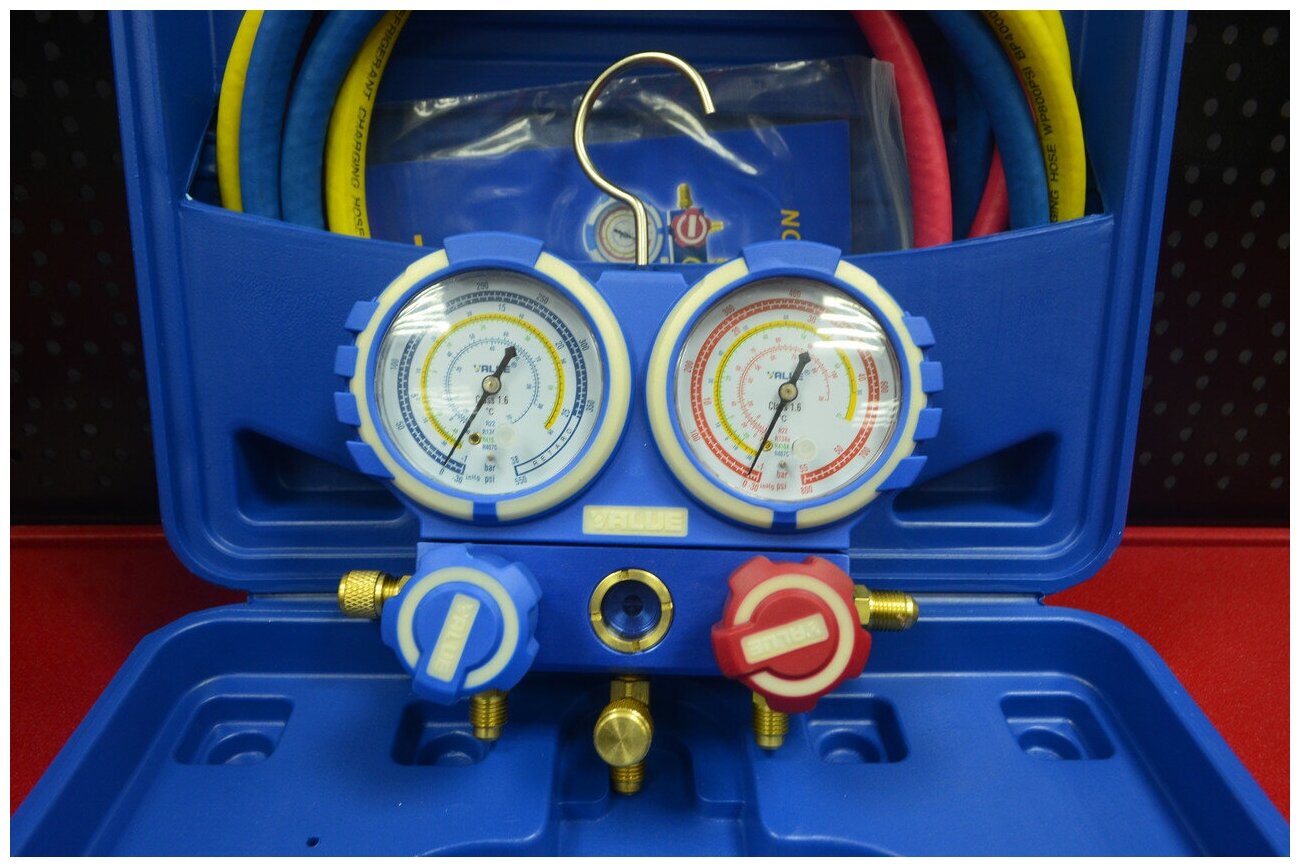

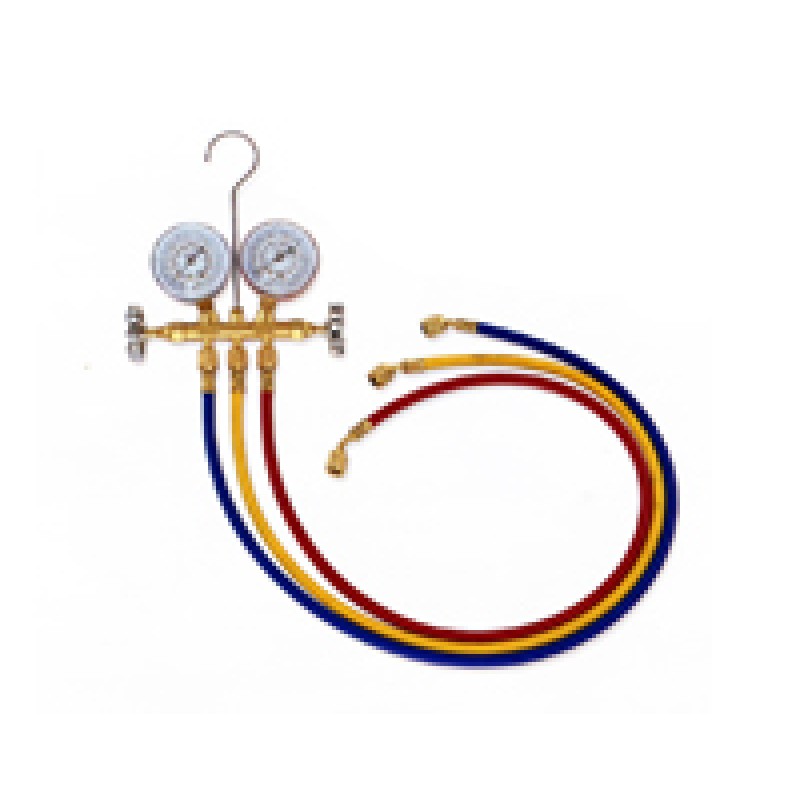

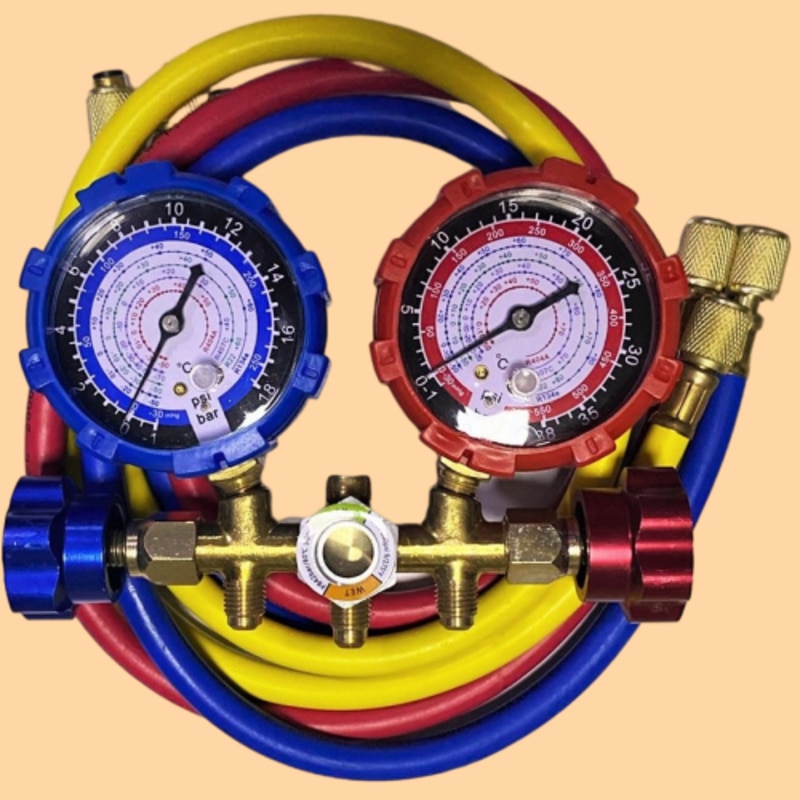

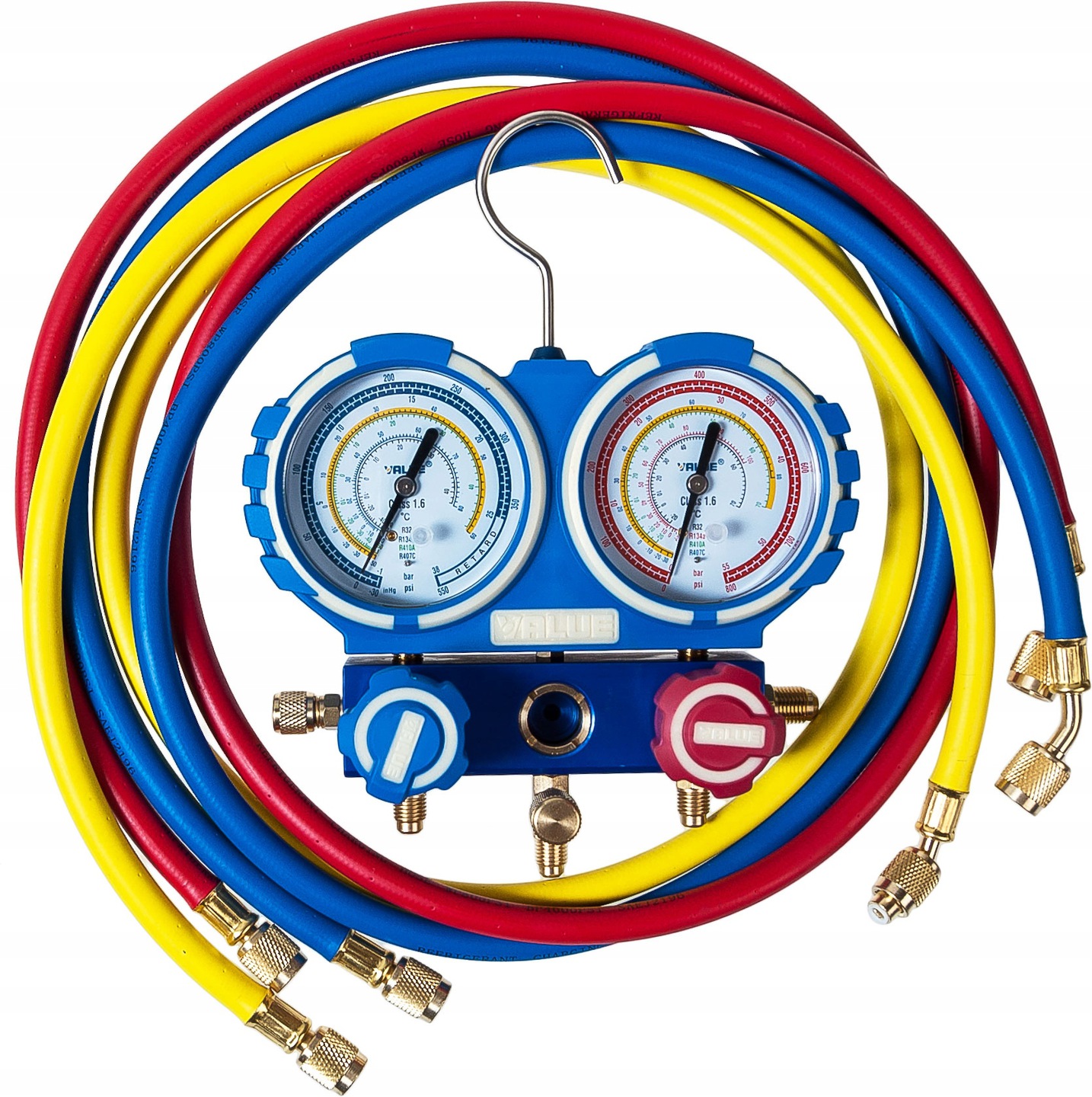

Двухвентильный манометрический коллектор

Давление хладагента в системе кондиционирования – важнейший параметр работы сплит системы. Если в высоком или низком контуре давление повышено, это приводит к усиленной работе компрессора и его быстрому выходу со строя. При низком давлении оборудование работает слабо и не до конца выполняет свои функции. Для измерения уровня давления фреона применяются манометрические коллекторы или станции. Применяют устройства для дозаправки климатических установок фреоном и маслом.

Манометрическая станция со шлангами для заправки кондиционеров применяются в автомобильных системах охлаждения воздуха. В автосервисах применяют стационарные устройства с удлиненными шлангами, позволяющие контролировать давление. Мастера сервисного обслуживания настенных сплит систем имеют при себе переносные компактные устройства.

Пошаговая инструкция: как заправить кондиционер

Для того чтобы произвести самостоятельную заправку климатической техники потребуются некоторые устройства, а именно: цифровые весы, цифровой термометр, манометрический коллектор и набор шестигранных ключей.

Можно использовать как двух, так и четырехпозиционный коллектор. Двухпозиционное устройство позволяет и вакуумировать и заправлять климатическую технику, но шланг дополнительного оборудования придется переподключать, а создавшуюся в результате этого воздушную пробку придется выпускать, открывая на коллекторе жидкостный вентиль. В четырехпозиционном коллекторе этого делать не нужно. Преимуществом такого устройства является полная герметичность системы и отсутствие контактов с воздухом.

1. Перед началом работы следует открыть замки, расположенные в сервисных штуцерах климатической системы, с целью выпуска оставшегося в устройстве фреона.
2. После выхода всего газа из заправляемого кондиционера, замки нужно перекрыть.

В этом разделе предлагается узнать, как заправить кондиционер фреоном методом показателя перегрева. Перегревом называется разница температур перегретого пара с температурой кипения фреона. При включенном устройстве первый показатель снимается с помощью электронного термометра, приложенного к газовой трубе устройства. Температуру кипения газа можно узнать по манометру низкого давления на коллекторе. Разница этих показателей должна лежать от 5 С° до 8 С°. Если разница более 8С° то это значит, что в сплит-системе фреона недостаточно и его нужно заправлять.

1. Для заправки нужно взять весы и поставить на них баллон с фреоном. После чего необходимо на весах установить показатель веса «0».
2. После выполнения этих процедур следует открыть вентиль на баллоне и на одну секунду приоткрыть жидкостный вентиль на коллекторе для того, чтобы выпустить воздух, находившийся в шлангах.
3. Далее нужно открыть газовый вентиль на коллекторе. В процессе заправки давление в системе будет повышаться, а температура на термометре падать.
4. Производить это нужно до тех пор, пока разница температур между манометром и термометром, приложенным к газовой трубе кондиционера, не составит 5С°- 8С°. После чего нужно перекрыть сначала газовый вентиль на коллекторе, а потом на баллоне с фреоном. Узнать какое количество газа затрачено, можно просто взглянув на весы.

Проверить работу устройства можно только подключив устройство к магистрали и включив. Основным показателем недостаточной заправки является обмерзание кранов, если этого не происходит, то кондиционер заправлен верно, с нужным количеством газа.

Комфортные условия в автомобиле невозможно создать без дополнительных систем. Производители транспортных средств включают их в состав основных частей и механизмов. Кондиционер относится к этим устройствам и обеспечивает оптимальную температуру в салоне даже при условиях летней жары. Он работает только при включенном двигателе и дает возможность без проблем управлять автотранспортом. К положительным моментам климатической системы можно отнести и то, что она предотвращает попадание неприятных запахов в салон и регулирует уровень влажности в салоне.

Кондиционер прост в использовании. Перед началом работы необходимо ознакомиться с инструкцией, тогда можно избежать многих непониманий. В ней находятся технические параметры, способы чистки, частота заправки и правила применения.

Многие автовладельцы хотят знать больше и в целях экономии желают научиться заправлять кондиционер собственными силами. Фото: pro-vidnoe.ru

Как часто нужно заправлять

• Кондиционер в новом автомобиле нуждается в обслуживании и дозаправке не позднее, чем через три года после покупки, далее периодичность составляет не реже одного раза в полтора года.
• Если пользование транспортным средством происходит около десяти лет и более, то заправка производится раз в год. К этой категории относятся и системы, установленные самостоятельно.

Не нужно ждать, когда кондиционер перестанет охлаждать воздух. Если дотянуть до этого момента, то можно критически перегреть компрессор. Ремонт этой неполадки стоит недешево и занимает много времени.

В стандартных условиях эксплуатации количество фреона в контуре охлаждения уменьшается на 6-15% в год. Уже через три года потеря хладагента будет значительной.
Намного быстрее он начинает расходоваться при плохой герметичности соединительных деталей.

Признаки недостаточного количества фреона следующие:

• Наличие льда на штуцерных соединениях наружного блока климатической системы;
• Менее эффективное охлаждение воздуха;
• Недостаточное количество фреона при самостоятельном осмотре кондиционера.

Различают 2 вида станций:

1. 1. С только синим манометром, 2-мя шлангами и одним краном

Прибор служит для измерения уровня всасывания. Является незаменимым инструментом мастера, ремонтирующего бытовые холодильники. При ремонте последних вполне хватает показаний давления на заправочном штуцере.А вентиль, встроенный в коллектор, изолирует соединение между шлангами желтого и синего цветов.

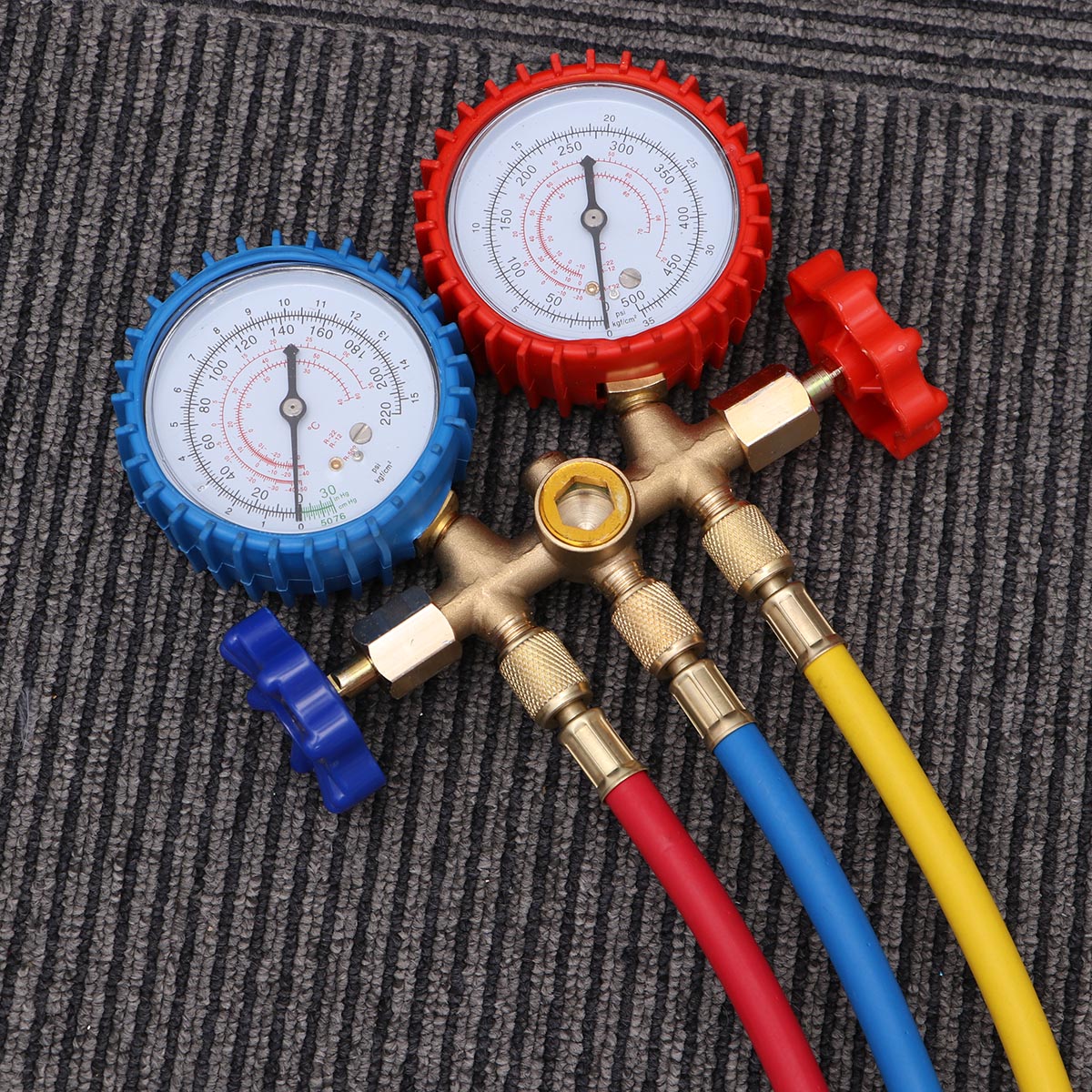

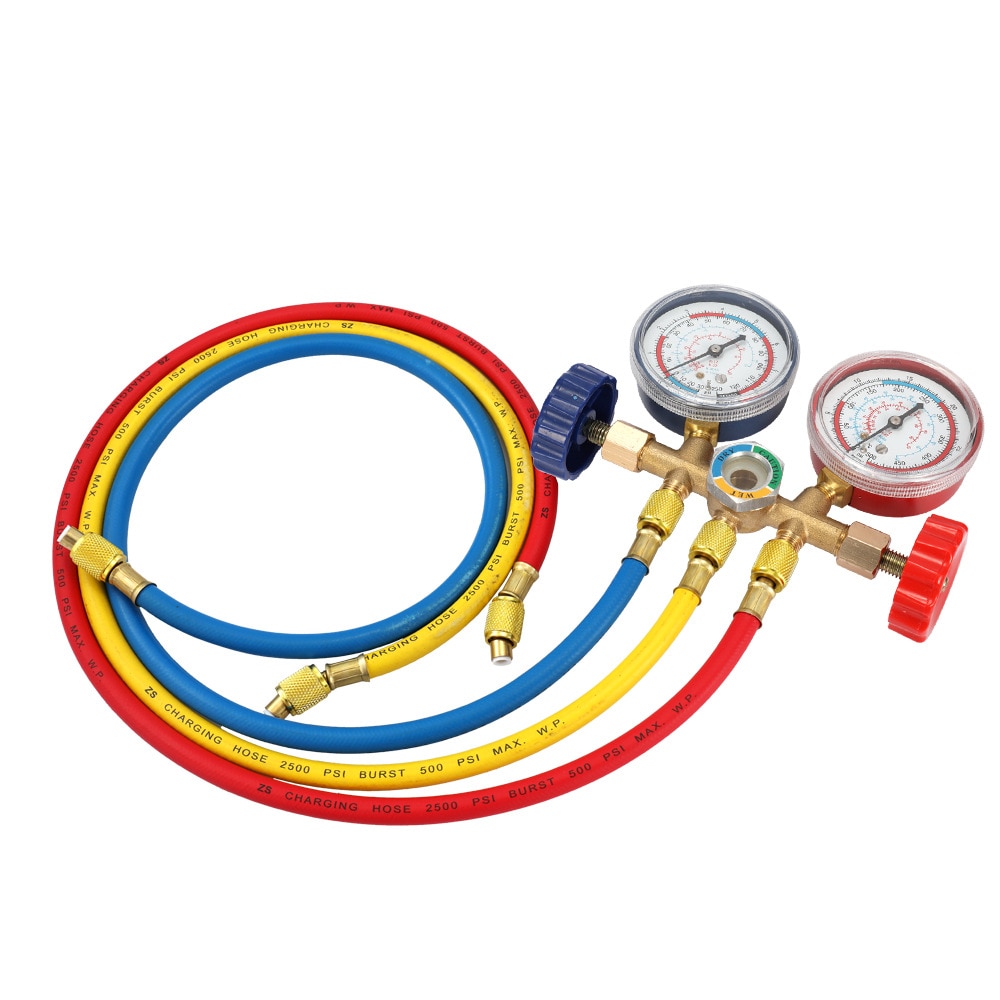

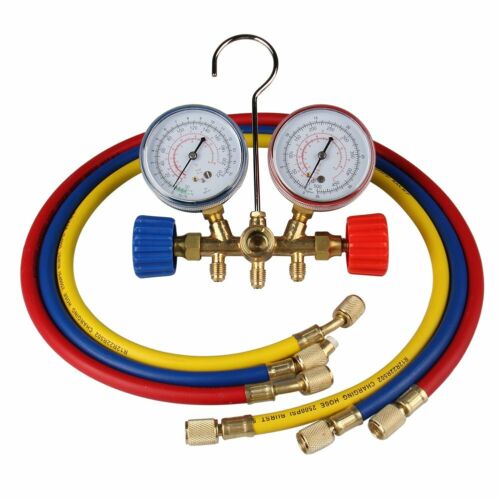

1. 1. С 2-мя манометрами, 2-мя кранами и 3-мя шлангами

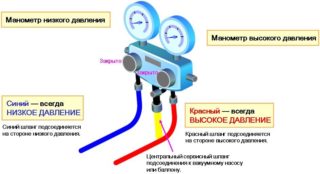

Как уже было написано ранее, манометры с разноцветными корпусами (красным и синим) замеряют давление в разных направлениях. Определить величину давления нагнетания можно при помощи красного манометра, а всасывания — соответственно синего. Для большей наглядности к этим 2-м приборам подключают шланги таких же цветов, причем сами шланги обладают абсолютно идентичными техническими параметрами. Манометрический коллектор второго типа также используется при ремонте бытовой холодильной техники, обеспечивая одновременное подключения посредством заправочного патрубка как баллона с хладагентом (фреоном), так и насоса для создания вакуума. При этом доступ воздуха в систему полностью перекрывается.

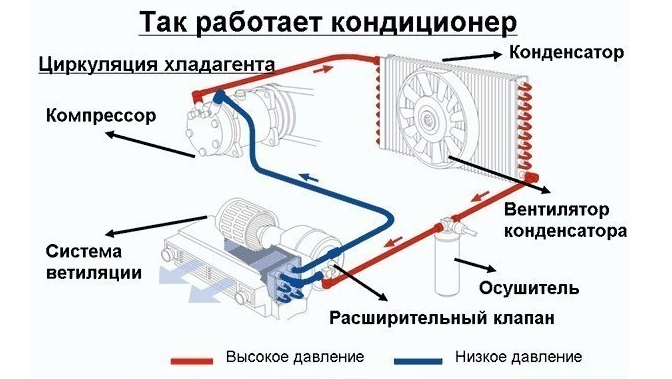

Принцип работы автомобильного охладителя

Невозможно правильно обслужить кондиционер машины, не зная его устройства и принципа действия. Климатическая установка включает следующие элементы и агрегаты:

• теплообменник наружный (конденсатор), установленный рядом с радиатором системы охлаждения двигателя;
• теплообменник внутренний (испаритель), вмонтированный в салонный воздуховод;
• ребра обоих теплообменников принудительно обдуваются вентиляторами;
• компрессор, создающий необходимое давление фреона в контуре, приводится в действие ременной передачей от коленчатого вала;
• расширительный клапан, осушитель газа;
• соединительные фреоновые магистрали, сделанные из медных трубок.

Чтобы правильно заправить кондиционер автомобиля, нужно представлять рабочий цикл климатической установки:

1. Находясь в жидком состоянии, хладагент подается в испаритель, сквозь который вентилятор прогоняет горячий воздух. Фреон испаряется, отнимает у потока теплоту и отправляется дальше – в компрессор.
2. Внутри нагнетателя газ сжимается и перемещается в наружный теплообменник. Температура кипения вещества, находящегося под давлением, повышается, поэтому фреон во внешнем радиаторе конденсируется и отдает накопленное тепло наружному воздуху.
3. После протекания через осушитель и расширительный клапан давление хладагента снова падает. Газ опять движется во внутренний теплообменник, чтобы испариться и пройти цикл заново.

Манометрический коллектор — инструкция по применению

Основное назначение манометрического коллектора — это заправка и вакуумирование холодильников, а также слежение за уровнем давления. Для соединения данного устройства с оборудованием либо баллонами с содержанием хладагента применяются шланги. Так же выполняется подсоединение манометрического коллектора к вакуумному насосу. Перекрытие подачи между шлангами осуществляется при помощи вентиля. Текущее значение давления в системе отображается манометрами. В приборе их два: красный и синий. Первый отображает давление нагнетания (со максимумом в 35 Атмосфер), а второй — всасывания (с пределом шкалы в 7 Атмосфер). Оба манометра имеют еще несколько шкал (чаще все 3 дополнительные) кипения хладагента, причем для разных марок фреона она своя. На них отмечены температурные значения закипания фреонов и соответствующие им давление.

Как проверить качество работы

Недостаточная заправка кондиционера может приводить к выходу из строя компрессора, да и охлаждаться салон будет недостаточно. Избыток фреона приведёт к автоматическому срабатыванию системы отключения и, следовательно, также к отсутствию охлаждения салона. Так что заправлять кондиционер нужно исключительно согласно расчётам.

Определить точное количество хладагента для конкретного кондиционера можно в инструкции к авто или в таблицах, публикуемых в интернете

После заправки необходимо проверить качество сделанной работы. Этот процесс нельзя назвать долгим: кондиционер авто переводится в активный режим, и если в салон сразу же пойдёт холодный воздух, то система кондиционирования заправлена верно. Выявить ошибки в заправке также помогут:

• посторонние запахи из дефлекторов (возможно, придётся сменить салонный фильтр);
• течи фреона из трубок кондиционера (обнаруживаются с помощью течеискателя или визуально);
• посторонние шумы (при их наличии вероятна коррозия компрессора или конденсатора).

В случае утечки фреона необходимо прибегнуть к помощи ремонтника

Какой фреон использовать

Прежде чем подробно рассказать, как нужно заправлять кондиционер дома, мы ответим многим читателям, которые довольно часто задают сакральный вопрос: чем заправляют кондиционеры, и где приобрести нужные баллоны с газом. Фреон марки R410A не имеет в своем составе хлора, поэтому не воздействует на атмосферу негативно — он быстро приобрел популярность у пользователей. Его заправочный собрат марки R-407c состоит из трех компонентов с такими же литерами в названии:

• 32 — отвечает за отличную производительность;
• 125 — пожарная безопасность при работе;
• 134а — стабилизация давления рабочего контура.

При возникновении утечек, его компоненты улетучиваются неравномерно, поэтому нельзя делать дозаправку, чтобы не нарушить концентрацию — сливают весь хладон и заправляют новый. Приобрести баллоны с фреоном любого вида можно в специализированных складах, адреса по регионам можно найти в интернете.

Немногие пользователи решаются самостоятельно заполнять систему климатической техники хладагентом, потому что для этого требуются сложные устройства: цифровые весы и термометр, манометрический коллектор, набор шестигранных ключей и умение всем этим пользоваться.

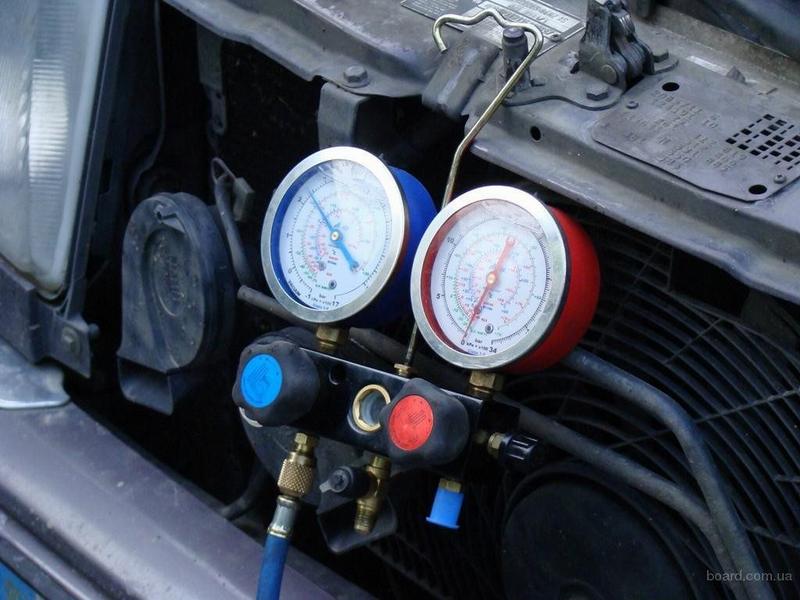

Как пользоваться манометрической станцией, чтобы заправить кондиционер

Первый раз рекомендуется посмотреть, как измеряет давление манометром специалист, а затем заполняет систему фреоном. Без опыта не стоит браться за подобную работу.

• если в системе осталось не менее 30 – 50% хладагента, вакуумирование можно не проводить, если меньше указанного количества – процедура проводится полностью – сначала осушается система, затем вакуумируется, затем заполняется;
• после дозаправки проверяется на герметичность и опрессовывается азотом (прибора для этой цели может не быть у рядового гражданина);

1. При помощи баллона с жидким азотом осушают систему.
2. Вакуумным насосом удаляют остатки влаги и азота.
3. В специальные весы через манометрическую станцию заправлют необходимое количество фреона (сколько и какой марки – написано в инструкции).
4. Включают и ждут, пока жидкость закачается в магистраль.

Чтобы проверить фильтр в автомобильном кондиционере, степень засорения испарителя, работу компрессора используют метрологическую станцию и подключают магистраль высокого давления. Для простой дозаправки подключать станцию высокого давления необязательно.

Как пользоваться манометрической станцией, чтобы заправить кондиционер

Первый раз рекомендуется посмотреть, как измеряет давление манометром специалист, а затем заполняет систему фреоном. Без опыта  не стоит браться за подобную работу.

При дозаправке нужно соблюдать правила:

• если в системе осталось не менее 30 – 50% хладагента, вакуумирование можно не проводить, если меньше указанного количества – процедура проводится полностью – сначала осушается система, затем вакуумируется, затем заполняется;
• после дозаправки проверяется на герметичность и опрессовывается азотом (прибора для этой цели может не быть у рядового гражданина);
• если нужно добавить масло, то его рассчитывают по весу – не больше и не меньше, чтобы не изменять химические характеристики хладагента;
• если проверять количество заправленной жидкости по температуре, нужно иметь специальный прибор, который стоит достаточно дорого, чтобы покупать его на один раз;
• одновентильным манометром, измеряющим всасывание, пользуются только при включенном компрессоре.

Этапы работы:

1. При помощи баллона с жидким азотом осушают систему.
2. Вакуумным насосом удаляют остатки влаги и азота.
3. В специальные весы через манометрическую станцию заправлют необходимое количество фреона (сколько и какой марки – написано в инструкции).
4. Включают и ждут, пока жидкость закачается в магистраль.

Чтобы проверить фильтр в автомобильном кондиционере, степень засорения испарителя, работу компрессора используют метрологическую станцию и подключают магистраль высокого давления. Для простой дозаправки подключать станцию высокого давления необязательно.

Этап второй – заполнение системы хладагентом

Перед началом заправки необходимо присоединить масляный инжектор к фреоновому баллону и залить туда 30 мл смазки. Затем перекройте ранее открытые вентили коллектора и входного штуцера, отключите шланг от вакуумного насоса.

Дальнейшая заправка кондиционера своими руками выглядит так:

1. Присоедините желтый шланг к баллону с инжектором и откройте вентиль резервуара.
2. После отключения вакуумного насоса желтая заправочная трубка заполнилась воздухом. Его удаление производится путем продувки: на 1–2 секунды приоткройте правый вентиль манометрической станции. Давление хладагента вытолкнет воздух наружу.
3. Установите баллон на электронные весы кверху днищем, обнулите дисплей.
4. Откройте левый вентиль манометрического коллектора и следите за показаниями весов. Стрелка манометра должна двинуться в сторону увеличения давления.
5. Когда дисплей отсчитает требуемое количество газа, перекройте кран сервисного порта, коллектора и баллона.
6. Запустите двигатель автомобиля и проверьте работоспособность кондиционера в режиме охлаждения.
7. Стравите фреон из шлангов с помощью той же продувки – откройте правый вентиль станции. Отключите баллон и все патрубки, закройте штуцер защитным колпачком.

Источник

Как пользоваться манометрической станцией, чтобы заправить кондиционер

Первый раз рекомендуется посмотреть, как измеряет давление манометром специалист, а затем заполняет систему фреоном. Без опыта  не стоит браться за подобную работу.

При дозаправке нужно соблюдать правила:

• если в системе осталось не менее 30 – 50% хладагента, вакуумирование можно не проводить, если меньше указанного количества – процедура проводится полностью – сначала осушается система, затем вакуумируется, затем заполняется;
• после дозаправки проверяется на герметичность и опрессовывается азотом (прибора для этой цели может не быть у рядового гражданина);
• если нужно добавить масло, то его рассчитывают по весу – не больше и не меньше, чтобы не изменять химические характеристики хладагента;
• если проверять количество заправленной жидкости по температуре, нужно иметь специальный прибор, который стоит достаточно дорого, чтобы покупать его на один раз;
• одновентильным манометром, измеряющим всасывание, пользуются только при включенном компрессоре.

Этапы работы:

1. При помощи баллона с жидким азотом осушают систему.
2. Вакуумным насосом удаляют остатки влаги и азота.
3. В специальные весы через манометрическую станцию заправлют необходимое количество фреона (сколько и какой марки – написано в инструкции).
4. Включают и ждут, пока жидкость закачается в магистраль.

Чтобы проверить фильтр в автомобильном кондиционере, степень засорения испарителя, работу компрессора используют метрологическую станцию и подключают магистраль высокого давления. Для простой дозаправки подключать станцию высокого давления необязательно.

Заправка системы и её проверка

Чтобы выявить неполадки в охладительной системе, необходимо соблюдать правила, которые предполагают измерение давления, предшествующее диагностике системы в целом. Каждый вентиль должен быть закрыт

Если работаете с холодильным оборудованием, не забывайте, что он оснащен хладагентом, работа с которым также требует соблюдения мер предосторожности

Чтобы обнаружить протечки, нужно действовать следующим образом:

1. Снять протекционнные колпачки со всех портов;
2. Соединить приборы в таком порядке: подключить синюю трубку с низшей стороны прибора, далее подключить шланг с нагнетающим контуром с высшей стороны;
3. Полностью затянуть адаптеры, чтобы не открылся клапан подачи хладагента.

Окончив ремонт в системе охлаждения, обязательно следует произвести проверку на предмет протечки, вакуумируя показатели не меньше 29 Hg. И уже после этого можно начинать заправку.

В завершении заправки нужно запустить компрессор, но клапаны коллектора необходимо закрыть. После проверки шланги манометрического прибора отсоединяются, чтобы убедиться, что остатков фреона нет. Если же обнаружен оставшийся хладагент, его удаляют специальной утилизационной машиной.

Заправка по перегреву

Заправка по перегреву

Способ основан на поредении разницы температуры в контуре и температуры кипения хладагента. Для работы:

1. Включают агрегат.
2. На газовую трубу устанавливают электронный термометр. Он показывает температуру фреона в контуре.
3. По показаниям манометра на коллекторе определяют температуру кипения хладагента.
4. Вычисляют разницу. Превышение предела 5-8 о С говорит о недостаточном количестве фреона и необходимости дозаправки.
5. Открывают вентиль на баллоне, приоткрывают жидкостный вентиль коллектора для стравливания воздуха (время – не более 1с).
6. Открывают газовый вентиль коллектора.
7. Проводят замеры температуры и давления в системе, рассчитывают разницу температур.
8. Процесс продолжают, пока разница не окажется в допустимых пределах 5-8 о С.
9. Закрывают газовый вентиль коллектора.
10. Закрывают вентиль на баллоне.
11. Отсоединяют коллектор.
12. Закрывают сервисный штуцер.

Что такое манометрическая станция (коллектор)

Давление хладагента в системе кондиционирования – важнейший параметр работы сплит системы. Если в высоком или низком контуре давление повышено, это приводит к усиленной работе компрессора и его быстрому выходу со строя. При низком давлении оборудование работает слабо и не до конца выполняет свои функции. Для измерения уровня давления фреона применяются манометрические коллекторы или станции. Применяют устройства для дозаправки климатических установок фреоном и маслом.

Манометрическая станция со шлангами для заправки кондиционеров применяются в автомобильных системах охлаждения воздуха. В автосервисах применяют стационарные устройства с удлиненными шлангами, позволяющие контролировать давление. Мастера сервисного обслуживания настенных сплит систем имеют при себе переносные компактные устройства.

Оборудование для заправки

Мастерами станции техобслуживания практикуется несколько способов дозаправки автомобильных кондиционеров. Автолюбителю – новичку в гаражных условиях доступен лишь один метод – полная замена с заливкой новой порции хладагента по весу. Для работы нужно взять в аренду комплект оборудования и приспособлений:

• вакуумный насос, оборудованный обратным клапаном;

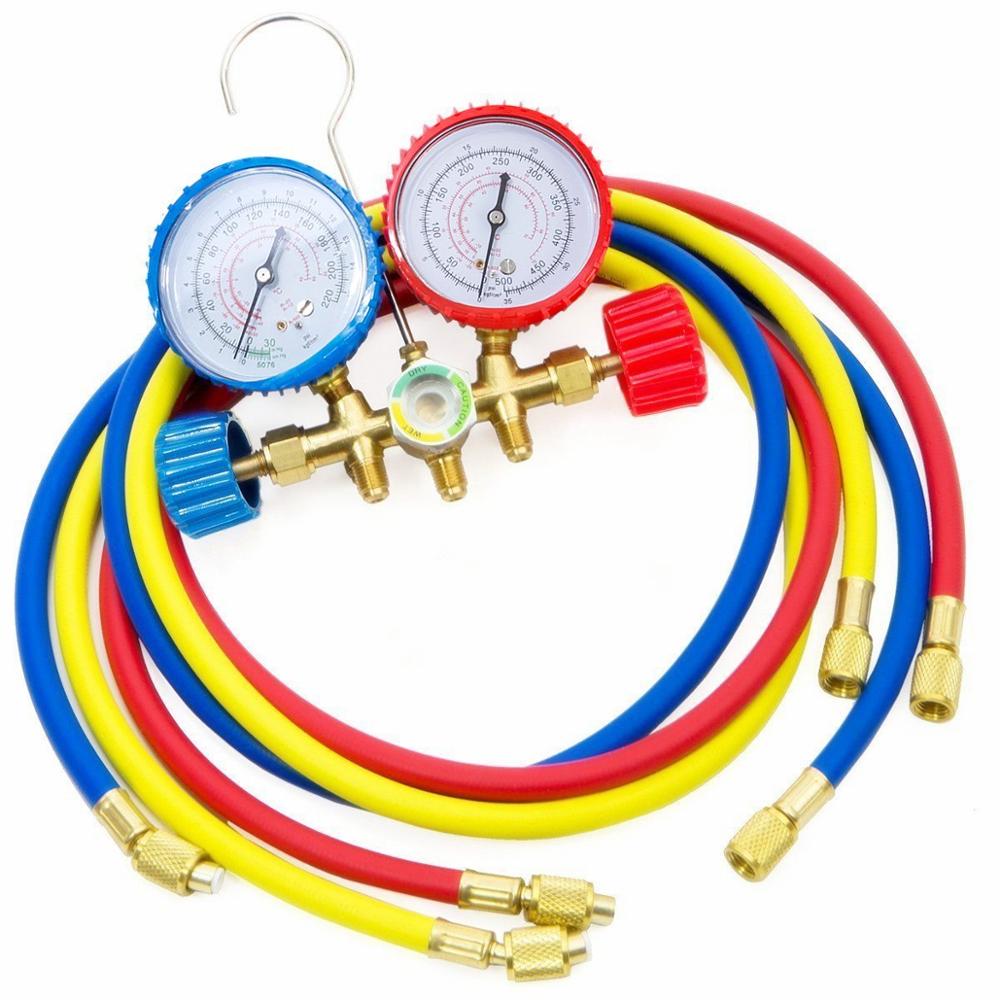

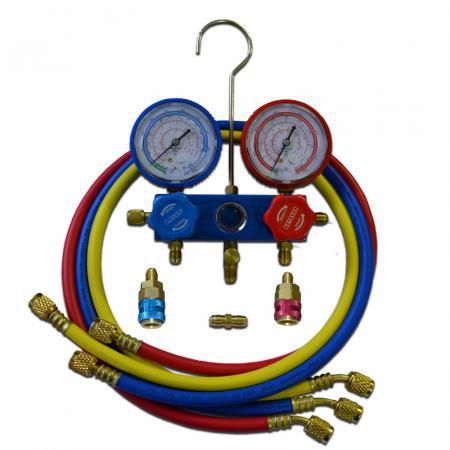

• манометрическая станция с двумя заправочными шлангами синего и желтого цвета;
• электронные весы в напольном либо настольном исполнении (подойдут кухонные, показывающие массу с точностью до 1 грамма);
• переходник под сервисный порт (штуцер) конкретной модели авто;
• масляный инжектор – небольшая емкость, подключаемая к заправочному шлангу.

Чтобы автомобильную климатическую установку заправить самому, нужно выяснить количество и марку заливаемого фреона. Как правило, эти данные содержатся в инструкции эксплуатации машины плюс под капотом имеется шильдик либо наклейка. Указывается 2 характеристики – марка и вес хладагента в системе. Соответственно, нужно купить требуемое количество газа с учетом запаса 5–10% на продувку и непредвиденные потери.

В подавляющем большинстве современных транспортных средств используется фреон R134a, пришедший на смену более опасному и вредному газу марки R12. В процессе заливки хладагента с помощью инжектора растворяется жидкая смазка для компрессора. Вам понадобится 30 мл специального полиалкиленгликолевого масла (аббревиатура PAG на упаковке).

Какие бывают манометрические станции

Существует два вида коллекторов:

1. Имеющие один кран, 2 шланга и синий манометр. Другими словами – одновентильный. Для ремонта холодильников такого прибора вполне хватает. Он измеряет уровень всасывания охлаждающей жидкости. Соединение между шлангами изолируется вентилем.
2. Имеющие 2 крана, 2 манометра и три шланга. Это двухвентильные приборы, которые способны измерять давление в двух направлениях. Красный манометр определяет давление нагнетания, синий – всасывания. Данное оборудование используется как для дозаправки фреоном магистралей кондиционеров и холодильной техники, так и для вакуумирования системы труб после утилизации хладагента. Воздух в систему во время работы подключенного прибора прекращает поступать.

Есть еще четырехвентильные и шестивентильные, но для обслуживания сплит систем достаточно одно- или двухвентильного прибора.

Подразделяются по классу точности от 0,2 до 4,0. Чем меньше коэффициент, тем более точным считается оборудование. Для обслуживания в условиях вибрации применяют виброустойчивые модели манометров.

В свою очередь для проверки корректной работы манометров используются эталонные приборы. Если есть сомнения, что манометрическая станция показывает неверные значения, его нужно проверить другим манометром.

Дело в том, что потенциальное давление в системе, заполненной более экологичными жидкостями, выше, чем устаревшими запрещенными фреонами. Поэтому, чтобы не вывести из строя манометр, его подбирают по типу фреона в системе.

Дозаправка или заправка

Логичный вариант восстановления работоспособности кондиционера при утечке хладагента из контура – восстановление его количества в системе или дозаправка.

Однако в случае с климатической техникой такая логика работает не всегда:

• Дозаправка возможна только в случае, когда сплит-система работает с однокомпонентным фреоном (содержит в составе только 1 вещество). К таким относятся, например, R22 и R32.
• Для многокомпонентных фреонов дозаправка недопустима. Связано это с тем, что разные компоненты в составе хладагента имеют различные свойства, поэтому при утечках расходуются также неодинаково. Дозаправка вызывает дополнительный перекос в соотношении составляющих смеси, что моет значительно повлиять на характеристики и даже работоспособность оборудования. Большинство используемых- сегодня фреонов, в том числе, наиболее популярный R410A относится к многокомпонентным. Для них вместо дозаправки должна проводится полная заправка системы.
