Размеры медных труб в дюймах и миллиметрах – Справочник металлиста
Наружный и внутренний диаметр – основные параметры труб. От этих показателей зависит длина трубопровода, его рабочее давление, параметры транспортируемой среды и общий функционал.
Поскольку изделия из железа и цветных металлов – стандартизированная ГОСТом продукция, то диаметры медных труб выражаются в дюймах и миллиметрах
Эти величины важно уметь переводить, чтобы исключить погрешность при состыковке
Особенно, если речь идет о сочленении отрезков магистрали из другого материала, поскольку каждая разновидность труб выпускается по своим стандартам.
Медные трубы выпускаются в разных размерах, диаметр изделий указывается в дюймах или миллиметрах
Как перевести размеры медных и металлопластиковых труб в дюймах и миллиметрах
Часто, во время смены труб, требуется вычислить такой важнейший показатель, как диаметр.
Его вычисление необходимо проводить на отопительной, канализационной и на трубе водоснабжения.
У каждой трубы определенный диаметр, определить который, можно, как простыми подручными средствами, так и специальным инструментом.
статьи:
Расчет габаритов труб поперечного сечения ведется в дюймах и миллиметрах.
Поэтому тут требуются специфические знания, наличие которых, необходимо для проведения правильного расчета.
Как правило, самое большое скопление труб находится в ванной комнате, санузле и на кухне.
Заменить тот или иной отрезок трубы на кухне или в ванной (как согнуть металлопластиковую трубу в домашних условиях прочитайте здесь) потребуют четкого расчета.
В Европе, еще с 50-х годов прошлого века, внутридомовые трубопроводы стали делать из меди, а не из дешевой стали (как выполнить монтаж медных труб для водопровода написано здесь).
Отечественные многоэтажные дома, в свою очередь, оснащаются в большинстве случае только трубопроводами из стали.
Несмотря на то, что медь дороже стали, трубы из данного материала все же становятся более популярными.
Материалы для изготовления труб
Перед тем, как проводить расчеты, следует выяснить, из какого материала сделана труба.
Это очень важно, так как методы расчета и монтажа различаются в зависимости от типа и размера трубы. Материалами труб могут быть пластик (про ПВХ фитинги для водопровода прочитайте здесь), сталь, металлопластик
Материалами труб могут быть пластик (про ПВХ фитинги для водопровода прочитайте здесь), сталь, металлопластик.
А как вы думаете, какой расширительный бак нужен для отопления? Прочитайте полезную статью и узнайте, какой тип емкости, открытого или закрытого типа, вам подойдет.
Про бассейн для дачи уличный надувной обслуживание написано на этой странице.
Если водопровод создается с помощью стальных труб (как согнуть трубу из нержавейки написано в этой статье), их размеры выясняются по диаметру с внутренней стороны в дюймах.
Отсюда можно услышать частое мнение о делении труб на дюймовые и полудюймовые, под которыми, соответственно, понимаются размеры внутреннего сечения в полдюйма или один дюйм, что составляет 12,7 и 25,4 мм.
Внутреннее поперечное сечение считается в миллиметрах и дюймах.
А что же касается внешнего (наружного) диаметра?
Данные размеры, необходимы сантехникам и водопроводчикам, потому, что трубопровод оснащен резьбовыми соединениями, которые наносятся, именно, по внешнему диаметру.
Дабы упростить процесс соединения труб , применяется особая схема нанесения резьбы на разные диаметры труб водопровода.
Такая нарезка называется нестандартной — метрической, а по своему виду соединения – трубной.
Сфера применения
Теперь о применении труб. Метрическая труба из меди используется, как правило, в бытовой сфере, а также во многих других сферах жизнедеятельности человека.
Такие трубы, изготовленные в соответствии с ГОСТом, имеют определенные особенности в своей технологии, суть которой заключается в отсутствии швов на трубах.
Так же, как и метрическая, медная труба успешно применяется при создании систем отопления и водопроводной сети (врезка в действующий водопровод).
При необходимости или желании поменять трубы водопровода на медные, следует считаться с тем фактом, что старые здания, в которые подают воду, обладают системой, с размерами, рассчитанными в дюймах.
Пайка алюминия
Заинтересованность производителей в разработке и применении алюминиевых сплавов делает их все более популярными. Благодаря быстрому образованию на поверхности алюминия оксидной пленки, поверхность металла хорошо защищена от воздействия внешней среды. При этом такая пленка не дает возможность сделать хорошее паяное соединение. Решить проблему можно с помощью флюсов.
На производстве активно используется технология пайки алюминия с применением припоев и флюсов компании Castolin, лидера в своей области.
Компанией были разработаны припои и флюсы, применяемые для спаивания меди и алюминия в двух режимах:
- высокотемпературный (твердая пайка);
- низкотемпературный (мягкая пайка).
Припои Castolin пригодны для пайки алюминия и меди, что особенно важно при монтаже систем кондиционирования с использованием алюминиевых трубок для подачи хладагента. При этом швы получаются гладкими, плотными
Эти припои подходят и для спайки алюминиевых труб, которые внутри покрыты медью.
В состав некоторых припоев входит большое количество алюминия. Это позволяет спайке приблизиться по своим характеристикам к основному металлу, увеличивает показатель ее прочности. Температура в процессе пайки достигает 440⁰ – 470⁰ С, при этом удается избежать перегрева алюминия и достичь хорошего качества.
Для очистки поверхности алюминия от оксидной пленки, загрязнений, для обеспечения хорошей смачиваемости, растекания припоя применяют химически активные вещества – флюсы. Без них хорошая качественная спайка невозможна.
Традиционно для производства трубок транспортировки хладагента в криогенном оборудовании используется медь. Только в последнее время ее стали заменять алюминием с целью снизить затраты на монтаж и установку. Использование алюминиевых трубок в кондиционерах позволяет значительно уменьшить материальную стоимость без потери качества благодаря современным технологическим решениям.
Отличительные свойства
К тому же, трубы медные для кондиционирования способны выдерживать высокое давление. Чтобы они могли обладать такой прочностью, производится процедура отжига. То есть, обработка металла высокими, до +700 градусов по Цельсию, температурами.
После этой процедуры, природные свойства меди несколько трансформируются. Труба медная для кондиционеров становится менее прочной на разрыв, зато приобретает пластичность и начинает прекрасно тянуться. Она станет вдвое длиннее, пока порвётся, и легко, под определённым углом, гнётся. Это даёт возможность придать данному элементу любую конфигурацию, что очень облегчает процедуру монтажа.
Прочность отожжённой трубы составляет 220МПа. Её выпуск регламентируется ГОСТом Р52318-2005, согласно которому в составе меди не должно быть примесей больше, чем 0,1%. Наибольшую ценность представляют бесшовные варианты. Их стенки очень гладкие, что способствует повышению пропускной способности трубопровода. А относительно малый вес даёт некоторое преимущество при монтаже и эксплуатации. Кстати, труба медная для кондиционеров может служить дольше, чем сам кондиционер, несколько десятков лет.
Медные трубы для кондиционера

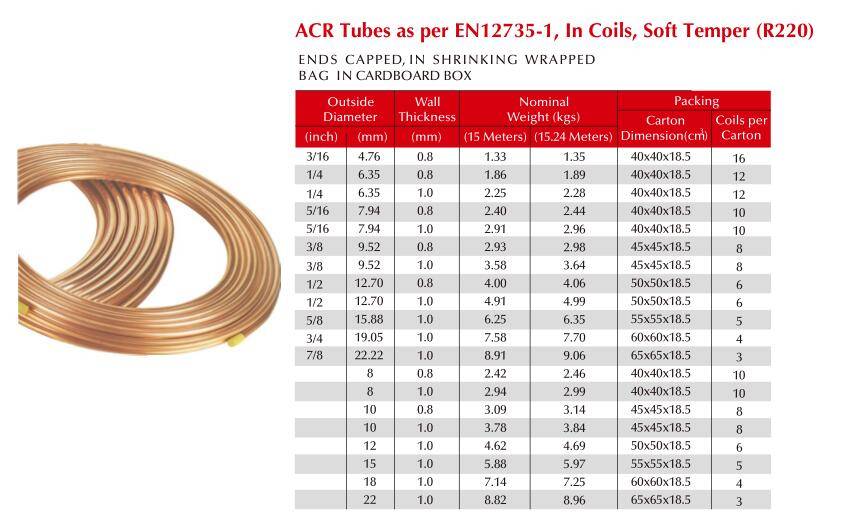

медная труба в бухте
Для фреоновых магистралей кондиционера используют медные трубы, которые соответствуют ГОСТ стандартам по размеру диаметра, если выпуск производится отечественной компанией, и DINy или ISO стандартам, если это импортный материал.
Требования ГОСТ
Как правило, в таких нормативных документах указываются основные параметры и размеры, которым должен соответствовать товар, а именно:
- толщина стенок труб;
- диаметр труб и фитингов;
- вес изделия;
- содержание меди в процентном выражении;
- способ производства.
В России по стандартам ГОСТ медные трубы для кондиционеров и холодильников должны соответствовать следующим параметрам:
- изделия из отожженной меди имеют диаметр не более 7/8, а толщина стенок не превышает 0,65 мм;
- изделия из неотожженной меди имеют диаметр более 7/8, а толщина стенок не превышает 0, 85 мм.
Поставляются медные трубы в бухтах с заглушенными концами или готовыми отрезками до 4 метров в длину. Бухты тоже могут иметь разные размеры – от пары до нескольких десятков метров.
Любая компания, оказывающая услуги по монтажу климатической техники, обязана предоставить сертификат качества как на медную трубу для кондиционеров, так и на другие материалы, применяемые при установке охлаждающих устройств.
В этой таблице приведены некоторые параметры, которым по ГОСТ медных труб для кондиционеров должны соответствовать готовые изделия.
| Номинальный диаметр в дюймах | Толщина (мм) | Вес трубы (кг/м) |
| 1/2 | 1,0 | 0,42 |
| 3/4 | 1,15 | 0,68 |
| 1 | 1,25 | 0,97 |
| 1-1/2 | 1,5 | 1,7 |
| 2 | 1,75 | 2,6 |
| 2-1/2 | 2,0 | 3,7 |
| 3 | 2,25 | 5,0 |
У трубных изделий из меди, произведенных по зарубежным стандартам, эти параметры могут немного отличаться.
Преимущества
фитинги
Почему именно этот металл используют для изготовления связующей фреоновой магистрали? Дело в том, что медь – это конструкционный материал, проявляющий идеальные свойства для монтажа кондиционерных коммуникаций. Она:
- имеет высокую степень устойчивости к коррозии, что исключает изменение сечения;
- обладает высокой прочностью относительно воздействия химически активных веществ (хладагента и масел);
- устойчива к колебаниям температуры в пределах от -150°C до +150°C;
- невосприимчива к воздействию ультрафиолета и теплового излучения.
Изделия из отожженной меди легко гнутся, с ними развальцовка кондиционерных труб не доставляет никаких проблем. С необработанной медью сложно произвести подобные действия, поэтому для стыковки элементов труб между собой применяют фитинги – муфты и уголки.
Монтаж
Для начала проверяют размер трубы и отрезают нужную длину с учетом небольшого запаса. Перед резкой обязательно выпрямляют изделие и устанавливают его в ролики резака так, чтобы нож находился перпендикулярно относительно него.
Отрезают изделие труборезом. Распиливать его нельзя, так как останутся неровности и шероховатости.
Установка фреоновой магистрали требует аккуратности и наличия комплекта монтажных инструментов.
Направив трубу концом вниз, риммером зачищают ее от заусенцев. Если оставить какие-либо неровности, может произойти утечка газа, и кондиционер перестанет работать.
после развальцовки
Дальше переходят к развальцовке кондиционерных труб, загнув их трубогибом. Радиус сгиба должен быть не меньше двух диаметров. Нельзя сгибать и разгибать изделия больше 3 раз. При трассировке избегают резких поворотов, чтобы не деформировать края и не уменьшить «рабочее» сечение.
После того, как развальцовка труб у кондиционера закончена, переходят к пайке элементов трубопровода между собой. Для холодильного оборудования используют серебряный и медно-фосфорный припой. Потом переходят к подсоединению трубопроводов к сервисным кранам внешнего и внутреннего блоков. Здесь применяют либо переходники, либо сварку.
Изоляция медных труб
изоляция
Не стоит забывать об изоляции для медных труб кондиционеров, которая служит им утеплителем и не дает образовываться конденсату. Ее обычно делают из вспененного полимерного каучука, обладающего очень низкой удельной плотностью. Трубопровод с хладагентом теплоизолируют по всей длине, просто надев изоляцию сверху. Швы склеивают силиконовым герметиком или заматывают изолентой.
На фитинги и другие сложные участки изоляция для медных труб кондиционеров не надевается. Желательно максимально сократить число швов в механической и тепловой защите, чтобы не произошло падение производительности устройства.
У медных труб кондиционеров качественная изоляция способна выдержать температурный диапазон от -30°C до +80°C. Она легко режется, без усилий натягивается на трубопровод и имеет высокую прочность.
Особенности элементов в изоляции
Медные трубки в некоторых случаях помещают в дополнительный изолирующий канал. Подобное решение применяется при необходимости полного исключения вероятности замерзания или перегрева жидкости либо газа, перемещающихся по магистралям.
Чтобы предотвратить образование конденсата в больших объемах, следует применять трубы с изоляционным материалом
Защитный калан представляет собой черное трубчатое изделие длиной примерно 2 метра, выполненное из вспененного каучука (непористого) или специального полиэтилена. Он хорошо предохраняет сеть при разбросе температур от -150 ºС до +150 ºС. Для сравнения: теплопроводность меди – 0,394 кВт/(м*К), а изоляции – 36 мВт/(м*К).
Изолированный трубопровод позволяет снизить расход хладагента и, как следствие, электрической энергии, поскольку незащищенная тонкостенная медь способна очень сильно терять температуру.
Медные трубы для кондиционера: размеры, таблица диаметров, необходимая длина
Длина и диаметр – простые параметры, выражаемые в цифровом эквиваленте, чтобы проще было отмерять и вносить значение в формулы. Но на деле есть несколько параметров для измерения толщины труб, и везде нужна точность. При монтаже медных труб может возникнуть вопрос, как их соединять с другими материалами.
Толщина медной трубки для кондиционера
Для этого можно просто пустить по трубе воду, предварительно дав трубе остыть, так как от резкого перепада температур она может просто потрескаться. На концах труб имеются специальные заглушки, поставляемые изготовителем. Такое решение позволяет защитить изделие от попадания внутрь пыли, влаги, насекомых и прочих предметов, которые могут помешать работе систем.
Для чего нужна изоляция
Особенности эксплуатации сплит-систем обусловливают необходимость изоляции медных труб. Если ее не использовать, то из-за перепадов температур снаружи и внутри труб образуется конденсат, а сам хладагент перегревается или замерзает.
Защита медных труб осуществляется с помощью гибких рукавов из вспененного полиуретана, каучука или полиэтилена. Изоляция продается в бухтах или прутках 2 м черного и белого цветов.
Рекомендуем ознакомиться: Использование медных труб в различных трубопроводных системах — плюсы и минусы
Особенностью изоляции медных труб является низкая удельная теплопроводность — до 0,036 Вт/мК, а также способность выдерживать температуры в диапазоне -150…+150°С. Этого вполне достаточно для функционирования сплит-системы в круглогодичном режиме.
Как правило, изолирующие материалы идут в комплекте с медными трубами и кондиционером при продаже. Кроме того, их можно приобрести отдельно в любом строительном магазине.
Поставка труб из меди
Концы труб, поставляемых с завода-производителя, закрываются специальными заглушками, предотвращающими попадание внутрь труб пыли, влаги и прочих веществ, способных повредить систему кондиционирования.
При изготовлении труб для систем кондиционирования используются разные сорта меди. Предприятие УГМК-ОЦМ изготавливает трубы для кондиционеров из меди следующих марок: М1, М1р, М2р, М1ф, Cu-DHP, С12200.
Трубы, изготовленные из сплавов меди М1р и М2р, подходят для пайки. Благодаря добавлению в состав фосфора из материала выводится кислород (содержание снижается до 0,01%), что предотвращает образование на трубах трещин при пайке.
Трубы из меди марок М1ф и Cu-DHP, содержащих большее количество кислорода и не содержащих кислород, не подвержены «водородной болезни», отличаются прочностью и поддаются пайке.
Монтаж
Прокладка труб из меди имеет определенные нюансы, поэтому данную технологию можно разделить на следующие этапы:
- разметка трассы;
- штробление стен при необходимости;
- непосредственно прокладка трассы.
А для того чтобы приступить к самому монтажу труб, нужно выполнить следующие действия.
- Определить их размер, то есть длину. Расстояние между соединяемыми блоками кондиционера надо увеличить примерно на 0.5-1 м, тогда соединение будет проведено правильно.
- Может произойти такое, что деталь оказалась больше или меньше нужной длины. В первом случае следует произвести нарезку трубы специальным инструментом (труборезом). Он позволяет получить очень ровный край среза, не такой, как получился бы от ножовки. Если же длина меньше требуемой, то проводится спайка нескольких труб или их соединение с помощью фитингов.
Рассмотрим более подробно оба варианта монтажа
В случае пайки нужно обратить внимание на отсутствие пыли и других посторонних частиц, так как они влияют на работоспособность всей системы и могут вывести ее из строя. Необходимо провести предварительную чистку и обезжиривание кондиционерных труб
В качестве припоя обычно используют стандартные материалы – олово или составы с долей серебра.
Пайка обеспечивает довольно прочное соединение, а сам монтаж будет совсем недорогим.
Процесс пайки представляет собой следующую последовательность действий:
- очищается и обезжиривается рабочая поверхность;
- проверяется правильность расположения скрепляемых деталей;
- с внешней части соединения наносится флюс в совсем небольшом количестве;
- место соединения нагревается до необходимой температуры;
- наносится и равномерно распределяется припой;
- удаляются остатки флюса максимально тщательно.
Соединение труб с помощью обжимных фитингов проще и легче. Как правило, фитинги изготавливаются из латуни, в связке с медью это соединение будет защищено от коррозии и окислов. Фитинги могут быть самых разных форм – уголки, муфты, тройники и т. д. Благодаря этому можно сделать конфигурацию трубопровода максимально оптимальной.
Такое соединение очень удобно, но менее надежно, так как гайка может «разболтаться» в процессе эксплуатации. Выполнять фитинговые соединения необходимо в местах с легким доступом для оценки состояния конструкции.
Крепление фитингом производится по следующей технологии:
- для начала концы трубы очень тщательно зачищаются;
- на них последовательно надеваются гайка, обжимное кольцо, сам фитинг;
- последний удерживается в одном положении при помощи гаечного ключа;
- гайка наворачивается на резьбу фитинга с использованием еще одного гаечного ключа.
Плотность соединения очень важна. В этом случае она достигается за счет того, что обжимное кольцо плотно прижимается по всему диаметру трубы. Одним из плюсов монтажа данным способом является то, что при необходимости соединение можно легко разобрать и собрать вновь.
Развальцовка концов медных трубок играет очень важную роль в работе кондиционера и защищает всю систему от протечек. Она производится при помощи специального оборудования – вальцовки и маленьких тисков. Делается это для того, чтобы на концах каждой медной трубки установить гайки. Помимо этого, необходимо наличие штуцеров, но, как правило, практически все вариации систем кондиционирования имеют их в местах подключения.
Порядок действий при развальцовке таков:
- обратную гайку нужно надеть на конец трубы;
- зажать его в тиски, оставив трубу немного высунутой;
- разбортовать конец и сравнить с результатами в таблице, которая расположена ниже.
Производители труб для кондиционеров
На нашем рынке представлены медные магистрали для систем кондиционирования следующих производителей: Wieland, Majdanpek, Sevojno, Halcor, Frigotek (Австрия), FOMA (Италия), КМЕ и Hetcu (Германия) и многие другие.
Отдельно стоит сказать о продукции таких производителей:
- Majdanpek выпускает инсталляционные и промышленные трубы из высокофосфористой меди. При производстве применяют дезоксидированный металл марки Cu-DHP или С12200. Диаметр трубопровода находится в пределах 5-75 мм, а толщина стенок составляет 0,35-2,5 мм.
- Крупнейшим производителем медных магистралей является Halcor. По всему миру работает 18 компаний и 8 заводов этого бренда. Элементы из меди данного производителя ценят за стабильность геометрических размеров, небольшой коэффициент теплового расширения и низкую химическую инертность. Трубы можно использовать с хладагентами типа R410A, R404A, R407C и R134A.
- Компания Wieland выпускает трубки серии cuprofrio, которые имеют диаметр 6-104 мм стандарта EN 12735. Вся продукция сертифицирована и отличается высоким качеством.
- Известный производитель газовых трубок и медных трубопроводов для систем кондиционирования Sevojno выпускает элементы, которые соответствуют стандарту EN 12735. Содержание меди в трубке составляет 99,9%, а концентрация фосфора не превышает 0,04%.

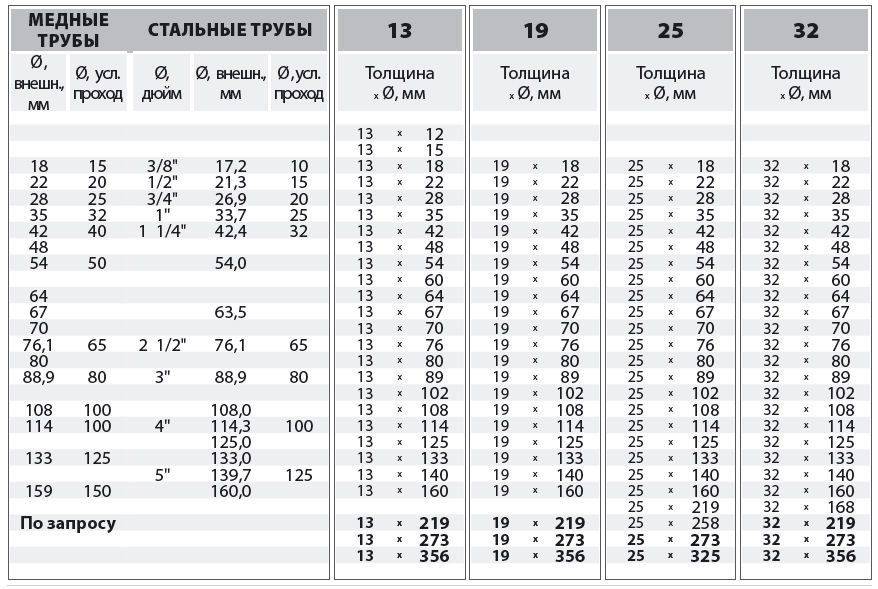

Таблица диаметров медных труб
Следующая сравнительная таблица поможет в случае, когда вы сравниваете диаметры медных труб для кондиционеров, таблица приведена также для более крупных размеров, применяемых в отоплении и холодоснабжении.
Компания “Региональный дом металла” осуществляет поставку такой продукции, как медная трубка диаметром 6 мм и более, любыми партиями со складов в Санкт-Петербурге. Если же вас интересуют скажем медные трубы для кондиционеров, то вам сюда. Мы оперативно соберем заказ по вашим техническим требованиям и доставим своим транспортом в любую точку РФ, обращайтесь, мы всегда на связи!

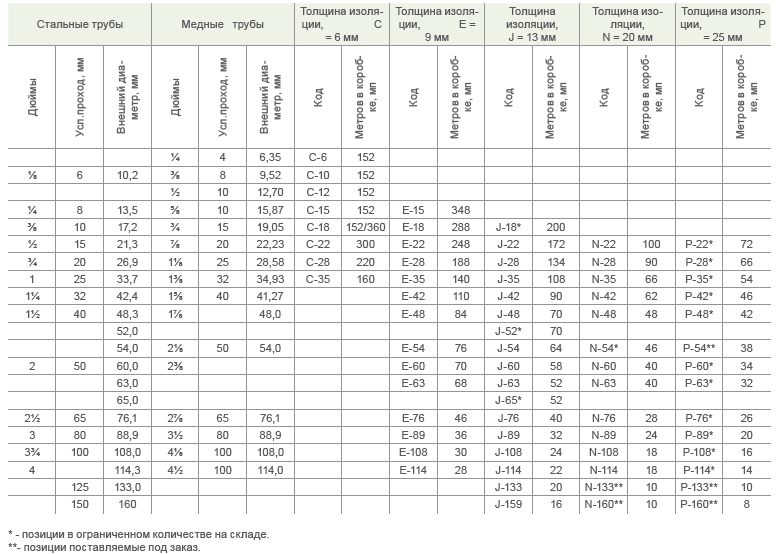

Сравнительная таблица для подбора медной трубы дюймы в миллиметры. Предназначена для сравнения труб разного диаметра в холодоснабжении, кондиционировании, отоплении, и т.п. Позволяет быстро подобрать аналог в метрической системе. Вторая таблица позволяет сравнить и подобрать трубы по площади проходного сечения.
Отличительные свойства
К тому же, трубы медные для кондиционирования способны выдерживать высокое давление. Чтобы они могли обладать такой прочностью, производится процедура отжига. То есть, обработка металла высокими, до +700 градусов по Цельсию, температурами.
После этой процедуры, природные свойства меди несколько трансформируются. Труба медная для кондиционеров становится менее прочной на разрыв, зато приобретает пластичность и начинает прекрасно тянуться. Она станет вдвое длиннее, пока порвётся, и легко, под определённым углом, гнётся. Это даёт возможность придать данному элементу любую конфигурацию, что очень облегчает процедуру монтажа.
Прочность отожжённой трубы составляет 220МПа. Её выпуск регламентируется ГОСТом Р52318-2005, согласно которому в составе меди не должно быть примесей больше, чем 0,1%. Наибольшую ценность представляют бесшовные варианты. Их стенки очень гладкие, что способствует повышению пропускной способности трубопровода. А относительно малый вес даёт некоторое преимущество при монтаже и эксплуатации. Кстати, труба медная для кондиционеров может служить дольше, чем сам кондиционер, несколько десятков лет.
Преимущества использования
- алюминиевая труба для монтажа кондиционеров хорошо гнется, без заломов, требует меньше усилий. Используются те же инструменты, что и при работе с медью.
- низкая температура плавления. Это делает спаивание элементов более быстрым (в 4 раза), значительно экономит время, газ, паяльные стержни. Нет необходимости в дополнительном оборудовании, обтачивании швов и т.д. Сварочные швы при этом гораздо прочнее самого металла. Паяльная лампа и газ те же, что и для меди.
- за счет большей мягкости на развальцовку труб тратится меньше усилий, набор инструментов тот же. Прочность труб обеспечивается их большей толщиной.
- расширение до 30%.
- теплопроводные характеристики почти в два раза ниже, чем у меди. Это способствует более низкой конденсации патрубков в системе.
- коррозийная устойчивость выше, скорость реакции окисления меньше. Это позволит поддерживать чистоту внутри труб криогенной системы более долгое время.
- широкий температурный диапазон от -80⁰ С до 120⁰ С.
- алюминиевая труба для монтажа кондиционеров легче, поэтому доставлять ее можно 50- и 100-метровыми бухтами. Это позволяет уменьшить количество отходов, сварочных швов и снизить вероятность протечек.
долгий срок службы трубы для кондиционеров из алюминия.
Ценовая разница
Стоимость меди постоянно растет и зависит от валютного курса. Снижение количества, качества добываемого металла, его возрастающий дефицит способствуют постоянному росту цен на медную продукцию. Поэтому вопрос поиска альтернативы, способной заменить медь в области производства систем кондиционирования, является одним из актуальных.
Использовать алюминий в криогенном оборудовании стали совсем недавно (холодильники, автомобильные кондиционеры). Стоимость стабильна и дешевле меди почти в три раза, запасы в природе большие. Это открывает большие перспективы для промышленного производства изделий из этого металла.
Итоги
Монтаж кондиционера — не такая простая задача, как может показаться на первый взгляд. Установка отнимает много времени и требует от монтажника не только наличия инструментов, но и определенных знаний
Однако, еще перед монтажом важно правильно подобрать комплектующие, чтобы вся работа не пошла насмарку
Сегодня мы поделились своим мнением о медных трубах. Об их достоинствах и недостатках, особенностях выбора и установки. Между монтажниками и домашними мастерами всегда идут споры о комплектующих. В этой статье мы рассказали, какие медные трубы попадают под наши критерии качества и как их правильно монтировать.
