Монтаж канализационных труб своими руками: установка, сборка в частном доме, перепад труб, как собрать, правила монтажа, правильный монтаж на фото и видео

Преимущества пластиковых труб

Канализационная пластиковая труба обладает рядом достоинств помимо небольшого веса:

без проблем выдерживает влияние активных химических сред;
она не подвержена коррозийным процессам;
имеет гладкую внутреннюю поверхность, благодаря чему на ней не собираются отложения, которые приводят к снижению пропускной способности трубопроводов.

Когда производится прокладка канализационной трубы в земле, все вышеперечисленные положительные характеристики имеют большое значение, поскольку для выполнения прочистки, ремонта или замены элементов магистрали потребуется проведение земельных работ.

А это приводит не только к дополнительным временным, но и финансовым расходам.

Трубная продукция, производимая из пластика, обладает следующими характеристиками:

доступная стоимость;
не проводит электричество, что сегодня весьма актуально по причине наличия в доме множества бытовых электроприборов;
нетоксичность;
с ее помощью можно монтировать магистрали всевозможной конфигурации.

Несмотря на все преимущества, использовать их не удастся, если не знать, как правильно проложить канализационные трубы в земле. Среди достоинств пластиковых изделий нужно еще отметить, что они со временем не утрачивают свой первоначальный вид.

При обустройстве канализационной системы внутри помещений своими руками нужно задействовать пластиковые изделия, окрашенные в серый цвет. При прокладке наружной части конструкции для отвода стоков и нечистот задействуют полимерные трубы оранжевого, рыжего или кирпичного оттенка.

Правила гидродинамики при обустройстве и монтаже канализационной системы

Отказ от использования законов гидродинамики может стать причиной появления самых распространенных оплошностей при обустройстве сливной системы.

Первая кроется в игнорировании обустройства надёжной вентиляции. Фановая труба, идущая на чердак от стояка, предназначается не только для отведения вонючего аромата стоков, но и исполняет роль компенсатора давления

При отсутствии такой важной детали пониженный уровень давления, образующейся над водяным поршнем, удалит жидкость из сифонов. Это приведёт к отсутствию воздуха и проникновению канализационного аромата в дом

вентиляция — фановая труба

Монтаж сантехнических приборов

Ещё одна ошибка кроется в том, что каждый сантехнический прибор подсоединяют к стояку, расположенному ниже унитаза при помощи подводящих труб. Такой монтаж недопустим, потому что непременно приведёт к появлению нечисто в ванной или раковине после каждого смыва. Аналогичная ситуация возникнет и в случае, когда длина трубы подводки будет больше, нежели установленная правилами.

Чтобы избежать неприятностей при ежедневном использовании сточной системы следует ознакомиться и соблюдать важные правила монтажа канализационных труб.

Руководство по демонтажу

Вследствие того, что сера, которой соединяют участки коммуникаций, имеет свойство затвердевать, произвести снос будет затруднительно. Так как можно понять, какой состав использовали для крепления? Чтобы это выяснить, необходимо к соединению поднести паяльную лампу. Неприятный запах и оплавление, свидетельствуют о наличии серы.

Демонтаж стыков горелкой или паяльной лампой

Для разрушения трубопровода, где есть соединение с использованием серы, понадобится молоток, зубило, паяльная лампа либо горелка. Сера является химическим элементом, поэтому при нагревании начнет выделять в воздух вредные вещества. Они ядовиты для человека и наносят вред всему окружающему. Тем более процесс нагрева может длиться несколько часов. Следовательно, потребуется противогаз и остальные защитные средства, предотвращающие возгорание рядом стоящего оборудования или мебели. Можно воспользоваться защитным экраном, изготовленным из металлической основы или асбеста.

Подробный инструктаж по демонтажу коммуникаций

Демонтаж системы начинается с ликвидации труб, размещающихся на расстоянии от стояка. Для оперативной работы используют молоток и зубило. Ведь чугун сам по себе довольно хрупкий материал, соответственно, легко поддается механическому разрушению.

Важно! Чтобы выполнить разбор труб, не рекомендуется применять молоток с металлической насадкой. Если не рассчитать силу удара, молоток провалится внутрь трубы, отчего может произойти масштабный затор канализационной системы или закроется просвет трубопровода. Для работы подойдет молоток с полимерной насадкой.

Для работы подойдет молоток с полимерной насадкой.

Процесс снятия трубы включает несколько этапов:

1. Работа молотком проводится до того момента, пока не станет видна крестовина в стояке.

2. Необходимо расшатать крестовину. Эту процедуру проще сделать, когда остается небольшой участок трубы. Однако некоторые мастера лишнее не оставляют, чтобы полностью открыть соединение.

Надевают все защитные средства, принимают меры предосторожности посредством защитных экранов. Если в демонтаж вовлечены два профессионала, работа займет меньше сил и времени. Один специалист нагревает серу, второй, в то же время расшатывает трубу, скалывает и убирает вязкую серу

Один специалист нагревает серу, второй, в то же время расшатывает трубу, скалывает и убирает вязкую серу.

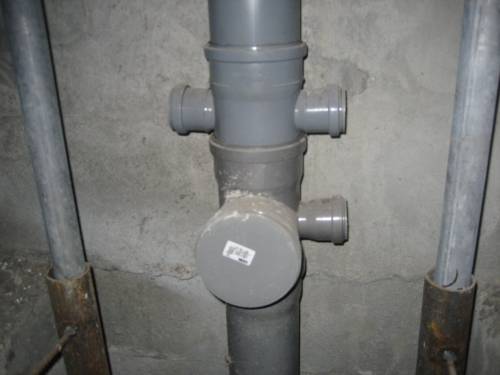

4. Крестовина без труда вынимается из стояка, когда удалена большая часть серы.

Важно! Следует соблюдать осторожность при удалении трубы, скрепленной с тройником. Часть трубы отрезают болгаркой. При этом должен остаться фрагмент длиною не больше 10 см

При этом должен остаться фрагмент длиною не больше 10 см

Затем этот отрезок надо расшатать и удалить.

При этом должен остаться фрагмент длиною не больше 10 см. Затем этот отрезок надо расшатать и удалить.

4 Монтаж канализационных труб своими руками – важные особенности процесса

Самостоятельное обустройство домашней канализационной системы рекомендуется выполнять при помощи полимерных изделий. Справиться с данной задачей может любой человек. Полимерная труба на одном конце имеет срез с фаской, на другом – уплотнительное кольцо и муфту. Достаточно вставить до упора в муфту конец другой трубы, а затем примерно на 15 мм вытащить ее назад. Две части трубопровода уже соединены!

Кольцо-уплотнитель в этом случае обеспечивает качественную герметизацию сети, а от деформаций, вызванных расширением (линейным) труб в ходе их применения, система защищена демпферным зазором, находящемся в зоне соединения двух частей трубопровода. Если используются изделия с раструбным способом соединения канализационных труб, их сборка также не отличается высокой сложностью: одно трубное изделие вставляется в раструб другого (опять же-таки, до упора), а затем это место уплотняется кольцом, сделанным из резины.

Сборка канализации с применением чугунных труб возможна исключительно на месте монтажа конкретных участков сети. А вот пластиковые изделия допускается собирать в удобном месте (например, на открытой площадке), а уж затем заносить в дом, где и производить дальнейшие монтажные мероприятия. Крепление канализационных труб к стене выполняется при помощи хомутов с вкладышами из резины. Этот вид крепежа должен плотно обхватывать трубу (другими словами, соответствовать ее диаметру). Хомуты могут быть:

пластиковыми;
металлическими.

Хомуты из металла предназначены для высокопрочного и жесткого крепления канализационных труб к стене, а из пластика подходят и для жесткого, и для подвижного варианта соединения. При этом пластиковый крепеж имеет более низкую стоимость.

Выбираем трубы

Чтобы установка канализации в частном доме прошла без проблем, мы рекомендуем уделить особое внимание выбору труб. Для прокладки внутри помещения используются серые полипропиленовые (ПП) или поливинилхлоридные (ПВХ) трубы

Ранее использовались еще чугунные трубы, но они дороже, сложнее в монтаже, ржавеют и могут лопнуть при перепаде температуры. Стандартный диаметр для внутридомовой разводки — 100-110 миллиметров для труб, 50 миллиметров для стоков из раковины и ванны. Для отвода воды могут также использовать гибкие гофрированные патрубки, если требуется гибкое крепление.

Внешняя канализация в загородном доме строится из более жестких труб, потому что они должны выдерживать нагрузку от грунта. Они также отличаются по цвету: чаще всего их делают оранжевыми, чтобы их было хорошо видно в земле. Если предполагаются сильные нагрузки или глубокая прокладка, то можно использовать не ПВХ трубы, а гофрированные трубы из двух слоев, включающих изоляцию. Диаметр труб обычно такой же, 110 миллиметров, для небольшого дома это более чем достаточно. Пластиковые трубы хорошо выдерживают даже низкие температуры, при правильном монтаже можно не опасаться прорыва труб в зимнее время.

Важные нюансы установки

Соединение ПП труб выполняется с помощью резьбовых/нерезьбовых фитингов. В свою очередь, изделия с резьбой могут быть:

неразъемными;
разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

Все полипропиленовые детали должны быть защищены от огня.
В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.
Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
Для поворотов используются специальные угольники, недопустим перегиб труб.
Для разветвлений магистрали применяются тройники.

После ознакомления со всей необходимой информацией можно приступать к работе.

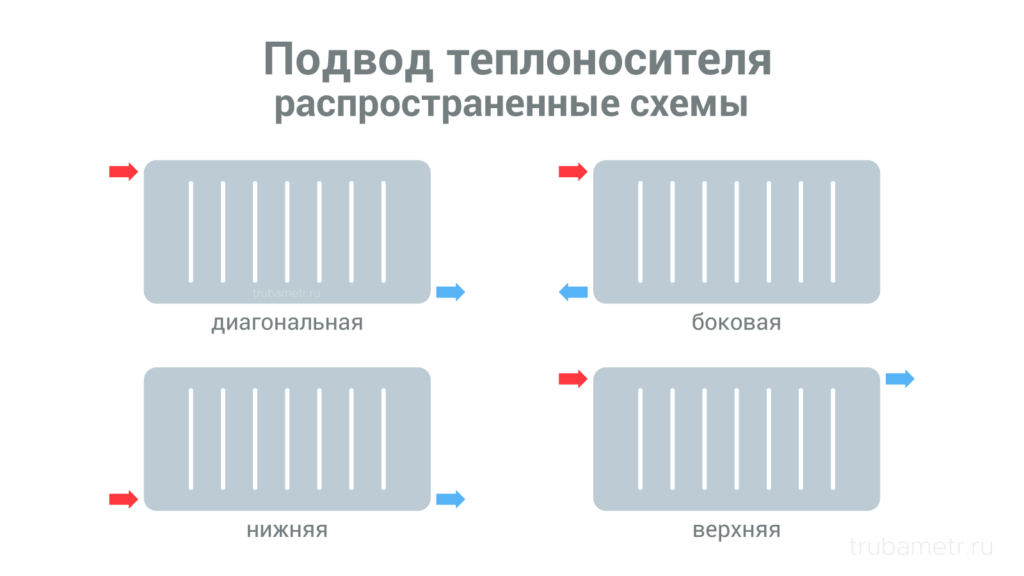

Схемы по типам подвода теплоносителя

Радиатор будет эффективно работать, если теплоноситель равномерно распределяется по всем секциям.

Теплая и холодная вода отличается плотностью. Нагретый теплоноситель всегда стремится вверх. В системе его вытесняет холодная более плотная вода. Эта особенность учитывается при подводе теплоносителя к батареям.

Подвод теплоносителя схемы

Верхняя подводка

В каждом радиаторе имеются вертикальные каналы, соединяющие горизонтальный верхний и нижний коллектор. Наличие этих элементов позволяет теплоносителю циркулировать в приборе.

При верхней подводке нагревается в основном только верх батареи. Чтобы предотвратить такой эффект после первого ребра по ходу движения теплоносителя устанавливается перемычка. Поэтому нагретая вода сначала опускается в нижний коллектор.

Потом проходит по всем секциям радиатора и попадает в обратный трубопровод. В результате верхняя подводка превращается в диагональный способ подключения батареи.

При отсутствии перемычки в радиаторе подающая труба подключается в верхней части, а обратная в нижней точке с противоположного торца батареи. Этот вариант называется диагональной обвязкой.

Нижняя подводка

Это самый простой способ обвязки. Схема предполагает установку котла в подвале или на цокольном этаже. От теплогенерирующего агрегата главный трубопровод выводится на чердачное помещение, где монтируется расширительный бак. От емкости прокладывается стартовая магистраль, но не ниже 1,5 м до первого радиатора.

Подача и обратка подключаются к батареям в нижних точках с противоположных сторон. Все радиаторы в системе соединяются с трубопроводами по такой же схеме и устанавливаются последовательно.

При установке теплового контура с естественной циркуляцией трубы прокладываются под уклоном. Последняя батарея обязана располагаться выше котла. Перепад высот между конечным радиатором и теплогенерирующей установкой не должен превышать 3 м.

Выполняется подключение:

циркуляционного насоса;
байпасов;
запорных вентилей;
кранов Маевского.

Насосное оборудование работает от электричества. При его отключении циркуляция теплоносителя возможно только естественным способом. Поэтому трубопроводы лучше прокладывать под уклоном.

Основные характеристики

Трубы из полиэтилена применяются в отопительных, водопроводных системах, при прокладке канализации, газопроводов и т.д. Диаметр изделий по нормативам 10-110 мм. Допустимо рабочее давление 10 бар при предельно разрешенной температуре (около +95°С).

Изделия устойчивы к процессам коррозии. Пластиковые элементы отличаются невысокой морозостойкостью, поэтому внешние трубопроводы дополняются теплоизоляцией. Растяжение изделий при повышении температурного режима составляет 5%.

Гладкие внутренние поверхности предотвращают засорение трубопроводных систем. Материал устойчив к ультрафиолетовым излучениям. Пластик не изменяет характеристик жидкости при проведении через водопроводные системы.

Изделия из полипропилена PPR легкие, эластичные, прочные, выдерживают температуру пропускаемой жидкости до +70°С, допускается кратковременное нагревание до +90°С.

Изделия металлопластиковые изготавливаются из прочного полиэтилена REX. Сырье не подвержено окислению, показатель шероховатости внутренних поверхностей небольшой (0,004 мм). Допускается пропускание через трубопроводы потоков до +95°С. Между полиэтиленовыми слоями располагается алюминиевый лист 0,2-0,3 мм.

Срок службы изделий из пластика зависит от качества и вида сырья (10-30 лет).

Состав канализационной системы

Устройство канализации в
квартире представлено следующими элементами:

вертикальный стояк. Обеспечивает связь между квартирной горизонтальной разводкой и внешней подземной сетью;
горизонтальная разводка (лежак);
соединительные элементы — углы, тройники, крестовины и т.п.;

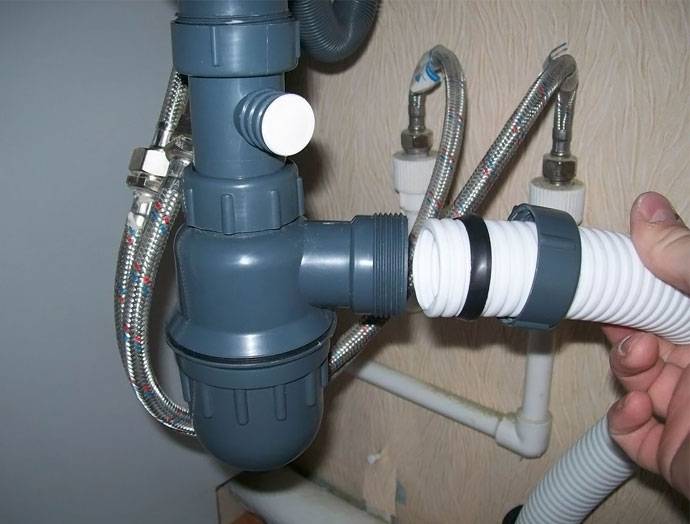

сифоны — изогнутые элементы, образующие гидрозатвор и расположенные непосредственно под выпускной гарнитурой каждого сантехнического устройства, подключенного к водопроводу на кухне, в ванной или туалете и.

Вся канализация состоит из труб, установленных определенным образом по заданной
схеме. Особенностью системы является естественное перемещение стоков
(безнапорная сеть). Большинство трубопроводов пустые и заполнены
канализационными газами, представляющими определенную опасность в санитарном и
физическом смысле. Для отсечки их попадания в квартиру используются гидрозатворы, образующие
пробку из воды. Прокладка внутриквартирной
системы принципиальной сложности не представляет, но требует выполнения
определенных правил и
требований.

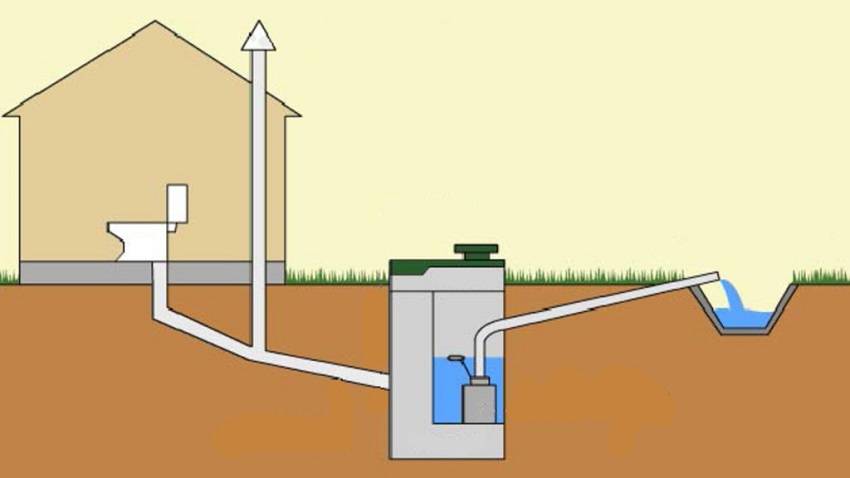

Монтаж наружной канализации

В частном доме приходится обустраивать автономную систему отвода стоков. Она состоит из внутреннего и наружного водопровода. Во втором из случаев работы выполняются за пределами объекта. Чтобы система функционировала без сбоев, коммуникации закладывают несколько ниже уровня промерзания грунта. Значение данного параметра варьируется в пределах 0,8-1,5 м — все зависит от местности и климата. Система наружной канализации включает в себя не только трубопровод, но и выгребную яму/септик.

Подготовительные работы

Определяют расположение коммуникаций. Магистраль выходит из объекта. По пути ее следования обустраивают септик. Причем нужно учесть возможность подключения ассенизаторной установки. Рекомендуемое расстояние септика от жилой постройки — 9 м, глубина — 1,5 м. Если планируется выполнение монтажа наружного трубопровода, подготавливают участок: удаляют сор, делают разметку для копки траншеи, при этом в грунт вбивают колья, натягивают леску.

Монтажные работы

В процессе копки предусматривают уклон. Рекомендуемое значение данного параметра — от 0,8 до 3 см (на каждый метр). На следующем этапе производится резка коммуникаций, монтаж труб водоснабжения и канализации, предполагающий соединение и герметизацию изделий. Выбор способа стыковки делается заранее. Особенность монтажа наружной системы заключается в необходимости подключения канализации к септику. Причем трубопровод должен входить в септик (его нижнюю часть).

Утепление наружной канализации

Выбирают изоляционный материал. Если планируется использовать рулонный или насыпной утеплитель, работы выполняют после укладки трубопровода. Когда же теплоизоляция представляет собой специальные цилиндрические элементы, их предварительно надевают на трубы, затем уже выполняется монтаж канализации. Это несъемный вид изоляции. Для утепления элементов системы канализации применяют пенополистирол, пенопласт, базальтовую вату, стекловату, пенополиуретан, керамзит.

Этапы подготовительных работ

Как и любая работа по хозяйству, замена старых канализационных труб будет проходить быстрее и эффективнее, если заранее оценить работы, составить их план и провести тщательную подготовку. Весь объем можно разделить на несколько этапов.

Планирование и приобретение материалов

Благодаря тому, что в данном случае не будет производиться монтаж канализации с нуля, а только замена труб, проектные работы можно упростить. Однако, их необходимо проводить в двух случаях:

схему инженерной системы планируется поменять, учтя недостатки предыдущего варианта;
необходимо добавить новых потребителей.

Если система функционировала успешно, специалисты рекомендуют прокладывать трубы по старому маршруту и использовать уже существующие технологические отверстия в перегородках.

Перед тем, как заменить канализационную трубу, требуется уточнить количество и характер точек водозабора в квартире или доме. Ими являются: бытовая техника, а именно стиральная и посудомоечная машины, раковины, унитаз, биде и прочие.

Легче в этом случае и приобретать материалы. При составлении списка покупок в магазине стройматериалов понадобятся также замеры старого трубопровода и перепись используемой фурнитуры. Естественно, новые канализационные трубы и фитинги качественно будут иными, нежели демонтированные, так как отрасль их производства бурно развивается, предлагая все более эффективные решения, но количественно объем будет аналогичным. Следует только предусмотреть определенный запас.

Замеры труб

Для монтажа канализации сегодня в основном применяются полимерные трубы, реже можно встретить стальные, монтаж которых связан с определенными затруднениями.

Демонтаж

Когда старая система изучена, и уточнены места, которые подлежат изменению, можно приступить к ее демонтажу. Основные правила проведения демонтажа:

Он начинается с того, что мебель и бытовая техника, которые могут помешать и подвергаются возможности быть поврежденными, выносят из помещения.
Предварительно отключают подачу воды, также отсоединяют шланг, который ведет к сливному бачку унитаза.
Старые канализационные трубы режут на фрагменты при помощи болгарки и выносят из квартиры или дома.
Если место, где пролегает труба, находится далеко от стояка, а с болгаркой туда не подлезть, можно просто разбить ее молотком или кувалдой, так как чугун обладает достаточной хрупкостью.

Демонтаж канализации

Подбор материалов

Через систему внутренней канализации сточные воды выводятся из зданий и транспортируются посредством наружного трубопровода в очистные сооружения – центральные или локальные (септики).

Чтобы Ваша канализация справлялась со своими задачами эффективно, Вы обязательно должны знать, как проложить канализационные трубы на своем участке.

Для строительства внешней канализационной системы целесообразно использовать гладкие полимерные трубы оранжевого цвета:

полиэтиленовые (ПЭ);
полипропиленовые (ПП);
поливинилхлоридные (ПВХ).

Если глубина укладки значительная или на канализационные трубы предполагается воздействие динамической нагрузки (в случаях прохождения канализации под пешеходными и автомобильными дорогами), лучше предпочесть гофрированные двухслойные трубы из ПЭ или ПП.

Соединение полимерных труб происходит посредством фасонных изделий – переходников, муфт, отводов и др.

Окрашивание труб в оранжевый указывает на их назначение – для наружной канализации, они более долговечные и прочные, нежели изделия серого цвета, используемые при строительстве внутренних трубопроводов.

Проложенные под землей трубы для внешней канализации менее подвержены коррозии, разрушениям и при укладке с верным уклоном не создают засоров благодаря гладкой структуре внутренней стенки. Максимальная допустимая глубина залегания таких труб в грунт – 3 м.

Выбор канализационных труб

В первую очередь необходимо определиться с материалом, из которого будут изготовлены ваши трубы. Придя в сантехнический магазин, вы вряд ли найдёте металлические трубы для прокладки в доме, ведь они имеют ряд существенных проблем: блуждающие токи, коррозия и т.д. Их современная замена – трубы из полимеров, например, полиэтилена или полипропилена.

Они не только полностью лишены недостатков, свойственных металлическим аналогам, но и имеют ряд весомых преимуществ:

Они полностью устойчивы к коррозии;
Выдерживают воздействие многих химикатов;
Гладкая поверхность внутренней стенки;
Широкий диапазон рабочей температуры;
Срок службы может достигать целого века.
Простой способ соединения и малый вес обеспечивают быстрый монтаж канализационных труб.

Естественно у таких труб имеется и небольшой недостаток – хрупкость, которую вы не заметите, если будете аккуратны.

Далее необходимо определиться с диаметром пластиковых труб для канализации. Минимальные показатели следующие:

Для биде или умывальника необходима труба с диаметром от 40 мм;
Для ванны или душевой – от 50 мм;
Для нескольких сантехнических приборов – от 85 мм;
Для стояка применяют трубы с диаметром от 100 мм.

Правила монтажа пластиковых труб для водопровода

Качественная работа системы в частном доме возможна только при соблюдении правил монтажа:

Учитывают свойства материала в узлах смешивания. Для соединения гофрированных труб применяется иная технология, чем при работе с гладкостенными элементами.
Раструбы направляют против потока. Тогда внутри поверхность будет оказывать минимальное сопротивление стокам.
Для состыковки с металлическими трубами старой канализации используют пластиковые детали такого же сечения.
Горизонтальные участки и стояк фиксируют на стене через 1 м. Если отрезки небольшие, возле каждого раструба.
Фановая вентиляция в схеме избавляет от запахов, проникающих из септика или колодца. Она также предупреждает отсос гидрозатворов из сифонов при сбросе большого объема воды.

Подгонка заготовок по размерам

Монтаж проводят после предварительной сборки. Готовят трубы и фитинги, сняв с них уплотнители.

Начиная от стояка, укладку выполняют в такой последовательности:

Размещают угольники на поворотах, тройники в местах подсоединения сантехники. В них заводят трубы.

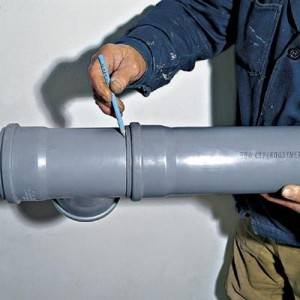

Если длина трубы намного больше необходимой, элемент обрезают, снимают фаску. Чтобы отходов было меньше, приобретают изделия разной длины.

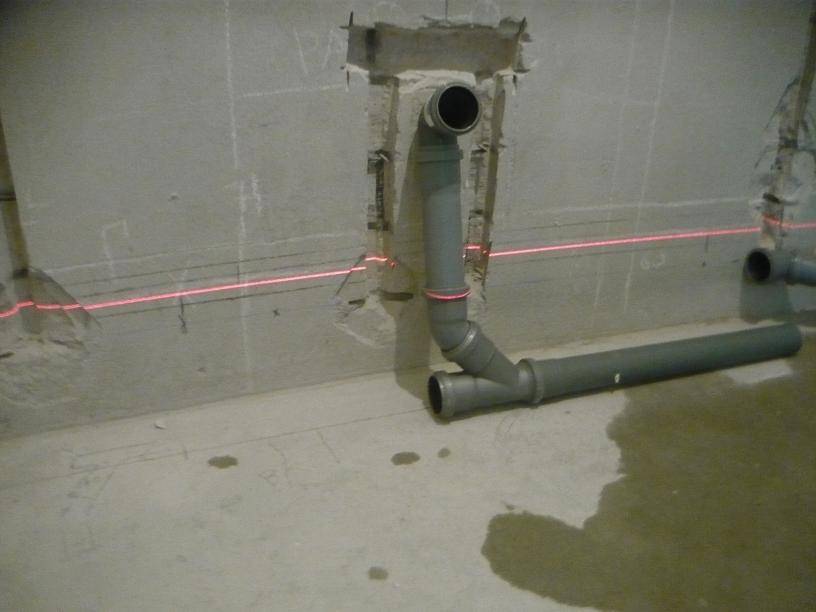

После сборки прямого участка размечают места крепления. На стене проводят линию, проверив угол наклона уровнем. По ней затем выставляют трубы при окончательном монтаже.
Если есть поворот, продолжают собирать насухо от этого места.
Закончив предварительный монтаж, нумеруют детали. Это поможет установить каждый элемент на свое место.

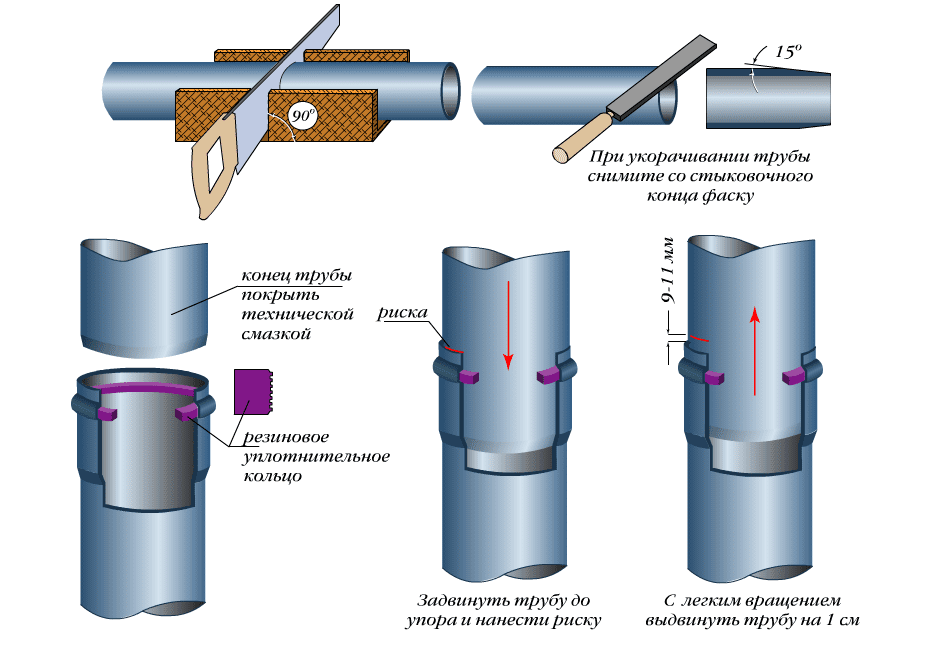

Сочленение в раструб

В канализационных трубах из полимеров предусмотрен раструб для соединения. Трубопроводы собирают (в т.ч. с установкой фасонных деталей) 2 способами: с резиновым уплотнительным кольцом или на клею.

Пример сочленение в раструб.

Используя уплотнители, получают разъемные сочленения, которые при необходимости можно разобрать, отремонтировать. Качество сборки обеспечивают прокладки.

Самые простые – одноперьевые, с ними монтаж проходит легко, не требуется смазка. С двухперьевыми сложнее, особенно если есть дополнительное пластиковое кольцо. Трубы входят тяжело даже со смазкой.

Ошибочно, когда вместо того, чтобы добиться плотного сочленения, недочеты исправляют силиконовым герметиком. Он закрывает шов только сверху, соединение получается ненадежным.

Многое зависит от того, как вставлена прокладка: никакие перекосы не допускаются. Деформированные резинки сразу выбрасывают, заменяют новыми. Если уплотнитель кривой, появится течь.

Скользкая резина облегчает вхождение трубы. Используют моющие средства, шампунь, мыло, минеральные масла, не задумываясь, как они воздействуют на резину. Она может затвердеть, разрушиться (от моющих средств). Мыло высыхает, оставляя зазор. Единственное средство, не оказывающее вредного воздействия на резину, – силиконовая смазка. Чистый силикон еще агрессивнее бытовой химии.

Труднее всего соединить обрезанные трубы. На заводских торцах правильная фаска, с которой изделия легко соединяются. Сделанная самостоятельно фаска часто шершавая, что затрудняет сборку.

Соединением на клею достигается полная герметичность, но разобрать систему невозможно.

Последовательность работ:

зачищают заусенцы, снимают фаску;
обезжиривают раструб изнутри, конец трубы снаружи;
наносят клей, соединяют детали.

Рекомендуется покрыть клеем шов снаружи – это устранит возможные огрехи.

Тестируем канализацию

После того, как монтаж канализационной системы своими руками в квартире или доме закончен, очень важно протестировать ее на герметичность. Эти действия помогут определить, насколько надежно ваша канализация будет справляться в критических ситуациях

Во время теста исследуйте все соединения. Если протечек нет — отлично, ваша работа сделана качественно! Если же протечки все же есть, то нужно «проблемные» места закрепить заново

Эти действия помогут определить, насколько надежно ваша канализация будет справляться в критических ситуациях. Во время теста исследуйте все соединения. Если протечек нет — отлично, ваша работа сделана качественно! Если же протечки все же есть, то нужно «проблемные» места закрепить заново.

Если соединение все же «протекает»

Бывают ситуации, когда соединение не получается надежным. В этому случае, во время монтажа нужно использовать специальный клей-герметик. Нанесите герметик на места соединения, опять вставьте трубу в фитинг(не вынимая уплотнительную резинку) и дайте клею высохнуть. После этого снова повторите тест.

Особенности монтажа наружной системы

Сборка внешней системы осуществляется с применением ПВХ труб оранжевого цвета. Окрас, в контексте такой ситуации говорит о том, что детали предназначены именно для эксплуатации за пределами помещения.

Рабочий процесс

Оптимальный уклон составляет от 10 до 20 мм для 1 метра. Как уже говорилось выше, давления в такой системе обычно нет, поэтому возникает необходимость в обустройстве «одеяла» из песка и щебня. Высота такого слоя — не более 200 мм.

Сначала насыпается песок, а поверх него — щебень. Обустроить такой слой нужно не только под, но и над конструкцией, последовательность укладки материалов крайне важна, нарушать её не стоит.

Монтаж систем из труб ПВХ

Выполнение монтажа ПВХ труб своими руками предполагает соединение в общую систему трубных изделий из ПВХ, различных фитингов и всевозможных комплектующих деталей.

Соединяют трубы тремя способами:

В раструб.
Используя метод «холодной сварки».
Применяя специальные соединительные муфты.

Раструбный способ больше подходит для монтажа канализационной системы. Он считается самым простым вариантом, так как для соединения необходимо закрепить конец одной трубы в резиновой прокладке, имеющейся на конце другой трубы.

«Холодная сварка» – это специальный химический состав, при использовании которого получается надежное и прочное соединение элементов.

Применение муфтового соединения более актуально при монтаже трубных изделий, изготовленных из разных материалов, к примеру, соединение металлической и пластиковой трубы.

Конструкция канализационной системы

Трубы режутся следующими методами:

Для резки большого объема труб на свободном пространстве лучше всего использовать отрезной станок, в результате использования которого края труб получаются очень чистыми.
Пластиковые трубы можно резать и специальной пилой – результат получается достаточно качественным. К тому же, такой способ еще и является очень удобным, что также положительным образом сказывается на работе.
В домашних условиях резка труб выполняется обычной ножовкой по металлу: из-за небольших зубьев количество заусениц будет минимальным, но обрезать трубу ровно будет затруднительно, поэтому ей может потребоваться дополнительная обработка.

Классификация полипропиленовых рукавов

В зависимости от условий использования в соответствии с ГОСТ (ISO 10508) трубы из полипропилена для отопления частного дома или другого объекта насчитывают 5 классов. Третья группа длинномерных элементов практически не применяется при устройстве тепловых контуров зданий.

Фрагмент отопления из ПП труб

Полимерные рукава классифицируются в зависимости от рабочей температуры и давления теплоносителя:

1 класс — используются при устройстве водопроводных сетей с водой, нагретой до 60 °C и давлением 0,4 МПа;
2 класс — применяется при монтаже водопроводных систем, выдерживающих 0,6 МПа и способных перемещать теплоноситель до 70 °C;
4 класс — используется при установке низкотемпературных радиаторов и напольного отопления до 70 °C и 0,8 МПа;
5 класс — применяется во время монтажа высокотемпературных радиаторов с термостойкостью до 90 °C и 1,0 МПа.

Редко использующийся 3-й класс выпускается производителями для установки низкотемпературных радиаторов и устройства напольных отопительных систем до 50 °C.

Максимальная температура для первой и второй группы может составлять 95 °C, для третьей категории — 65 °C, а для 4 и 5 вида — 100 °C. При таких значениях допускается работа коммуникаций в течение максимум 100 часов за весь период эксплуатации.

Особенности монтажа

Собственно большая часть информации уже рассказана, остается только собрать приобретенные комплектующие в соответствии
с проектной задумкой.

Трубы собираются от стояка (вводной трубы) в сторону потребителя. Другими словами, первыми монтируются трубы, которые
ближе к точке слива в общедомовой стояк.

В каждом соединении труба должна входить в раструб предыдущей примерно на 50 мм. Если манжет в раструбе слишком
плотный и не получается вставить отвод, то нужно смазать манжет жидким мылом или моющим средством – дело пойдет
гораздо легче.

Режутся пластиковые трубы любыми подручными средствами: болгаркой, ножовкой по металлу. Можно даже делать отрезание
обычной ножовкой по дереву. Главное очистить резанный край от всевозможных заусенцев – заусенцы внутри трубы будут
провоцировать засор, а заусенцы снаружи – не дадут нормально собрать детали.

Некоторые мастера практикуют нанесение силикона на манжеты собираемых деталей – якобы стык получается еще более
герметичным. Хочется заметить, что манжетные соединения, которыми снабжена любая канализационная пластиковая труба,
отлично справляются со своей задачей без силикона. Поэтому все-таки рекомендуется воздержаться от самодеятельности.

В некоторых ситуациях нужно закрепить две детали между собой, чтобы в процессе эксплуатации одна не вышла из другой.
Категорически нельзя этого делать при помощи саморезов, которые некоторые мастера закручивают в торец раструба. Торчащий
внутри трубы острый кончик самореза будет собирать волосы и провоцировать засор. Если по каким-либо причинам собранный
узел испытывает механическое напряжение “на расстыковку” – нужно закрепить обе части при помощи кронштейнов или иных
крепежных приемов.

Для формирования и контроля требуемых уклонов труб очень удобно пользоваться лазерным уровнем. Соорудив горизонтальный
луч немногим выше горизонтального лежака, можно контролировать уклон, подставляя рулетку на контролируемые участки и
сравнивая расстояния от трубы до луча.

На этом в принципе и все. Основные моменты монтажа канализации в ванной мы рассмотрели, возможно что-то и дополню
со временем.

Оцените публикацию:

Currently 4.80

Оценка: 4.8 (69 голосов)

Советы по обустройству

После состыковки всех сегментов канализационной конструкции приступают к утеплению трубопровода. Теплоизоляция необходима в тех случаях, когда глубина прокладки труб находится на отметке промерзания грунта во время зимних морозов.

После окончания монтажа внешней канализационной магистрали необходимо засыпать траншею с обязательной проверкой уклона трубопровода, поскольку в процессе соединения данный параметр мог измениться.

Если при засыпке планируется использовать грунт, собравшийся во время рытья канавы, его нужно измельчить, чтобы избавиться от крупных комьев.

При отсутствии знаний, как правильно проложить канализацию в частном доме, некоторые домашние умельцы уделяют этому вопросу недостаточно внимания. А ведь обустройство канализационной системы должно производиться с соблюдением ряда требований.

Основное из них заключается в следующем: траншею заполнять землей нужно слоями, имеющими толщину около 5 сантиметров. Утрамбовывают почву только по бокам трубы, чтобы ее не деформировать и не повредить.

Подходы к прокладке труб для канализации в частном доме и в квартире одинаковы, поскольку стоки и нечистоты образуются в жилых и подсобных помещениях и только после этого выводятся наружу.

Поэтому при разводке канализационной системы в современном высотном доме и в загородном коттедже желательно придерживаться ряда требований:

непременно соблюдать величину наклона трубопровода;
минимизировать число изгибов и поворотов на протяжении всей магистрали.

Так как бытовая канализация создается по безнапорному типу, при сборке трубопроводов можно использовать самое простое раструбное соединение. Для его герметизации задействуют резиновые манжеты. Размещают этот элемент во внутреннем пазе раструба до начала процесса соединения.

Основное различие в обустройстве конструкции отведения стоков и нечистот в доме и в квартире заключается в том, что в первом случае имеется наружная часть системы, проложенная в земле, которая ведет к септику или к централизованной канализационной магистрали.

Выполнить вышеописанную работу можно самостоятельно. При условии соблюдения рекомендаций, данных профессионалами, надежность канализации получится высокой, а срок эксплуатации будет продолжительным.

Монтаж канализации из пластиковых труб своими руками
