Монтаж металлочерепицы: пошаговая инструкция для самостоятельной отделки кровли

Установка обрешетки

Этому этапу работ следует уделить особое внимание, так как именно на обрешетку будет крепиться черепица. Также эта конструкция обеспечивает естественную вентиляцию внутреннего пространства кровли

1. Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.
2. Чаще всего используются разреженные конструкции, при этом расстояние между досками (шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
3. Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
4. Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
5. Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.

ОБРАТИТЕ ВНИМАНИЕ!
Доски предварительно калибруются по одному размеру, чтобы избежать возникновения в будущем перекосов и неровностей в расположении черепицы.

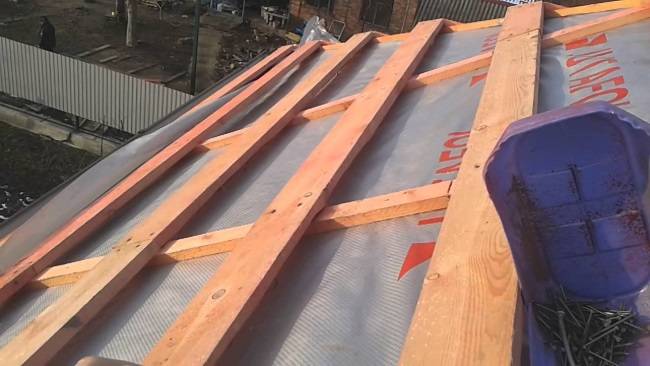

Шаг обрешетки

Установка конструкции проводится после завершения монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.

Обрешетка и планки усиления

До того как покрыть крышу металлочерепицей своими руками, необходимо сделать обрешетку.

Начальная обрешетина в сечении должна быть на размер волны больше, чем остальные, поскольку ее монтаж производится под верхний конец ступеньки листа.

Ее укладывают параллельно карнизу. Между двумя первыми обрешетинами должно сохраняться расстояние 28 см, а между другими – 35.

При монтаже обрешетки места прикрепления дополнительных элементов кровли должны быть подготовлены заранее.

Особенно тщательно надо закреплять коньковую планку: под местом, где она будет располагаться, поверх стропил следует с обеих сторон прибить две доски (дополнительные).

Расстояние между ними должно составлять 50 мм. В местах стыковки скатов (ендовах), вокруг дымоходов, окон мансарды обрешетка делается сплошной.

Иногда устраивают фронтонные свесы. При этом горизонтальные доски обрешетки должны быть удлинены на длину свесов.

От конька до карниза устанавливается особый усиливающий брусок, а к нему прикрепляется торцовая доска с гидроизоляцией.

Подшивка свеса производится по соединительным брускам. Их прибивают между стропилом и торцом.

Доска выносится от стены и укрепляется таким образом, чтобы закрывать полностью волну металлочерепицы сбоку, обрешетку, контреобрешетку.

Монтаж планки карниза

До укладки кровельного материала поверх водосточных крюков надо укрепить планку карниза. Для устойчивости к ветру ее натяжение должно быть максимальным.

Монтаж планки к лобной и карнизной доскам производится на расстоянии 30 см при помощи саморезов. Нахлест по длине составляет 5-10 см.

Как устанавливать ендову?

Ендовы устанавливаются в тех местах, где стыками скатов образованы отрицательные углы. До монтажа нижних ендов производится сплошная обрешетка из досок сечением 150х25 мм.

Их укладывают по сторонам от стыка на 30 см по длине. В результате образуется защищенный изнутри гидроизоляционным покрытием деревянный желоб.

Крепление осуществляется при помощи саморезов на расстоянии 300 мм. При этом карнизная доска располагается под нижним концом ендовы.

Для горизонтального стыка ендовы предполагается нахлест не менее 100 мм. При очень тупом угле ендову нужно защитить уложенным вдоль дополнительным слоем материаладля гидроизоляции.

Устройство вокруг дымоходной трубы фартука

В местах выхода дымохода на поверхность кровли нужно монтировать внутренние части примыкания:

• цвет планок примыкания и кровельного материала должен быть одинаковым, а их размер – соответствующим;
• в трубе необходимо сделать штроб (глубина не менее 15 мм) с небольшим верхним уклоном;
• теплостойкая гидроизоляция должна быть выведена на трубу как минимум на 50 мм. Срез клеится к трубе при помощи строительного скотча.

После завершения покрытия кровли металлочерепицей следует заняться монтажом декоративного внешнего фартука. На трубу накладывают внешние планки примыкания, наружная часть которых помещается в штроб.

После этого производится изоляция теплостойким герметиком. Нижняя часть планки крепится к обрешетке при помощи саморезов.

Между стропилами и трубой должно быть определенное расстояние для обеспечения вентиляции.

Для защиты кирпича трубы от растрескивания при сильном нагревании (это происходит, когда кирпич бывает влажным) его оборачивают стальным листом с полимерным покрытием. Для вентиляции сохраняется 20-миллиметровый зазор.

Дымоход круглой формы изолируется в месте выхода на крышу при помоши специальной ленты. Наличие саморасширяющейся основы дает возможность прекрасно загерметизировать по диаметру сквозное отверстие.

Материалы и инструменты для монтажа металлочерепицы

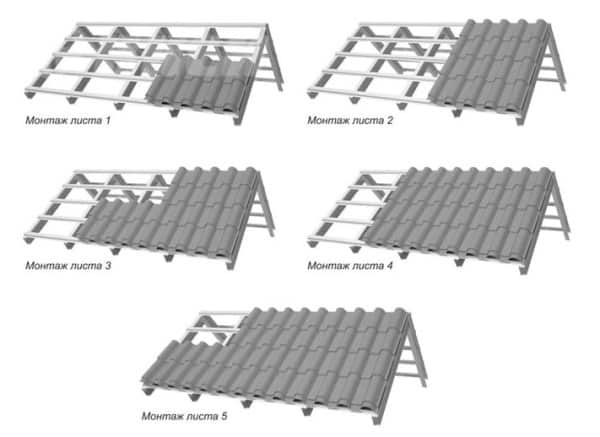

Многорядный монтаж листов.

Для правильного монтажа металлочерепицы вам понадобятся следующие инструменты:

• ножницы по металлу или электрические высечные ножницы;
• дрель;
• шуруповерт;
• молоток;
• маркер или мел;
• длинная рейка;
• измерительный инструмент;
• монтажная лента яркого цвета;
• лестница или стремянка;
• защитные очки и перчатки.

Материалы:

• металлочерепица;
• кровельные планки;
• коньковая и торцевая планки;
• саморезы с уплотнительными шайбами;
• направляющая доска;
• обрезная доска (100х25 мм);
• декоративные накладки (при необходимости);
• аэроролик;
• гидроизоляционный материал.

Расчет количества материалов

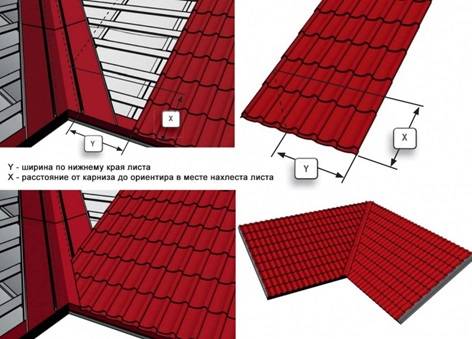

Схема расчета количества листов металлочерепицы

Предварительно нужно решить, как планируется работать с таким материалом, как металлочерепица — как укладывать, сколько делать рядов по вертикали? Для этого проводят несложные подсчеты расчета кровли из металлочерепицы.

Сначала подсчитаем количество рядов. Для этого нужно знать длину карниза крыши и полезную ширину листа (этот параметр указывается производителем).

Пример. Предположим, что длина ската по карнизу составляет 5 метров, а полезная (некоторые мастера говорят – эффективная) ширина листа 1,11 метров, то количество рядов будет равно пяти (5 / 1,11 = 4,50, округляем в большую сторону, получаем 5).

Чтобы определить количество и длину листов в каждом ряду, нужно знать длину ската, измерив ее от конька до карниза. К этой величине необходимо прибавить длину свеса (как правило, она составляет 5 см), а также длину перехлеста по горизонтали (она равна 15 см).

Последняя величина учитывается потому, что технология укладки металлочерепицы предусматривает укладку листов с нахлестом.

Пример. Предположим, что высота ската составляет 6 метров, то общая длина листов металлочерепицы будет равна:

6 + 0,05 + 0,15= 6,2 метра (при условии, что будет укладываться два листа в ряду).

Многие производители предлагают нарезать листы металлочерепицы по данным заказчика. Как правило, максимально возможная длина листа составляет 8 метров, а минимальная – 0,75.

Однако работать с листами большой длины крайне неудобно, поэтому, если длина ската более 4-4,5 метров, листы рекомендуется укладывать в два ряда.

Ошибки при укладке металлочерепицы

Начинающие кровельщики чаще всего допускают следующие ошибки:

1. Крепление снегозадержателей саморезами для монтажа металлической черепицы. Подобная ошибка приводит к тому, что под весом снежной массы снегозадержатели срывает. Обычно в комплект к данным элементам из расчета на каждую секцию входит около десятка саморезов М8×50. Крепежные детали с меньшим диаметром, используемые для укладки черепицы, использовать не следует. В том случае, когда кровельный материал устанавливает наемная бригада монтажников, владельцу дома нужно проверить сделанную работу. Дело в том, что часто работники для фиксации снегозадержателей задействуют кровельные саморезы, поскольку им не хочется менять на шуруповерте насадку.
2. В местах примыкания покрытия кровли к дымоходу остается зазор. Эта недоработка приводит к проникновению влаги внутрь кровельного пирога. Выполняя обход трубы, нужно, чтобы пристенный профиль и герметик находились на одном уровне с внешним фартуком, который необходимо делать максимально плотно прилегающим к поверхности дымоходной конструкции. При неправильно выполненном монтаже, например в случае использования битумного скотча, устранение проблемы получится временным. Подобные герметики в результате постоянного перепада температуры со временем отойдут, и возникнет щель.
3. Наличие зазоров в месте примыкания черепицы к ендове. Как и в предыдущем случае, появление крупных щелей является результатом халатного отношения к своей работе кровельщиков. Подобные ошибки приводят к обязательному проникновению осадков внутрь кровельного пирога, что значительно сокращает срок эксплуатации кровельной конструкции.
4. Возникновение коррозийных процессов на линии реза. Причина появления данного недостатка – резка металлочерепицы болгаркой с отрезным диском для работ по металлу. Данную ошибку чаще всего допускают начинающие кровельщики, которые не желают приобретать специальный инструмент. Процесс, связанный с резкой металла при помощи диска, вращающегося со значительной скоростью, завершается перегревом полимерного покрытия, предохраняющего черепицу от коррозии. В результате лист в месте реза начинает ржаветь, при этом покрытие  постепенно исчезает.
5. Искривление кровельного материала в результате хранения. Если черепица была приобретена заранее и уложена в штабеля неправильно, листы могут искривиться. В итоге с укладкой и выравниванием металлочерепицы возникнут трудности. На эту работу нужно будет затратить немало времени, а возможно, придется материал приобретать заново. Чтобы черепица не подвергалась деформации, высота штабеля для ее складирования не должна быть более70 сантиметров. Если материал хранится больше одного месяца, штабеля разбирают и перекладывают их в обратной последовательности.
6. Саморезы были перетянуты или не дотянуты. Подобную ошибку обычно допускают начинающие монтажники, у которых отсутствует соответствующий опыт. Когда саморез не докручен, в отверстие начнет проникать вода и коррозийного процесса не удастся избежать. Если крепежный элемент перетянут, то защитное покрытие повредится и в этом месте возникнет коррозия металла.

Как правильно монтировать листы металлочерепицы

Давайте рассмотрим, как правильно стелить металлочерепицу на крышу, чтобы учесть все детали и не испортить покрытие. Во время монтажа металлочерепицы перемещаться можно будет в любую сторону от стартового уложенного листа. Главное – следить при этом, чтобы закрепленный сверху лист перекрывал капиллярную канавку. Выбирая направление укладки, руководствоваться нужно лишь удобством монтажных работ. Тем не менее, проводите работы так, чтобы закрепленный сверху лист сразу подкладывался под край волны предыдущего листа, и его можно было защелкнуть капиллярной канавкой. Таким образом, он будет надежно закреплен и не сползет вниз.

Устройство утеплённой и неутеплённой кровли

Металлочерепицу можно использовать для покрытия частного дома и любой хозяйственной постройки. Крышу жилых домов всегда делают утеплённой. Кровельный пирог утеплённой жилой мансарды имеет наибольшее количество слоёв:

• металлочерепица — выполняет защитную функцию строения;
• шумоизоляция — гасит вибрацию и шум из-за внешнего воздействия на металлические листы;
• обрешётка — место крепления кровли;
• контробрешётка — обеспечивает вентиляционный зазор, не даёт образовываться конденсату;
• гидроизоляция — защищает утеплитель от влаги;
• теплоизоляция — удерживает тепло внутри жилого помещения;
• стропильная система;
• пароизоляция — предотвращает проникновение влаги изнутри помещения;
• внутренняя обшивка.

При обустройстве кровельного пирога под металлочерепицу лучше не экономить, чтобы крыша получилась качественной и прослужила долго

На хозяйственной постройке или летнем необогреваемом садовом домике конструкция кровельного пирога под металлочерепицу гораздо проще:

• металлочерепица;
• обрешётка;
• контробрешётка;
• гидроизоляция;
• стропильная система.

Металлочерепицу хорошо использовать для крыши хозяйственных построек, навесов от солнечных лучей, гаража и бани

Монтаж

После можно приступать к монтажу. Стандартный кровельный пирог крыши из металлочерепицы своими руками выглядит так:

1. Пароизоляция;
2. Стропильная система;
3. Теплоизоляция (при необходимости);
4. Воздушная подушка;
5. Гидроизоляция;
6. Обрешетка;
7. Металлочерепица.

На поверхность покрытия устанавливаются разные доборные элементы. Это могут быть снегозадержатели, водосточные трубы, флигеля и многое другое. На пункте теплоизоляции стоит пометка «при необходимости». Некоторые производители металлочерепицы изначально изготавливают материал с функциями изоляции тепла. Такие марки стоят гораздо дороже обычных «холодных», но зато позволяют сэкономить на утеплителях.

Видео: полное руководство по монтажу кровли из металлочерепицы

Чтобы произвести расчет потребного количества листов металлочерепицы, Вам нужно подсчитать, сколько рядов черепицы на скате кровли, и сколько листов будет в одном ряду. Например, стандартная ширина листа металлочерепицы – 1100 мм, исходя из этого, если у Вас крыша 8 метров (8000 мм), понадобится 8рядов строительного материала. Далее нужно сложить расстояние между карнизом и коньком со свесом карниза, в среднем эта величина берется 5 см. к полученному числу нужно добавить также размер нахлеста (при установке металлочерепицы рекомендуется брать 2 см).

К примеру, размер свеса составляет 6 м, свес карниза – 5 см, а нахлест 2 см. Получается 6000+50+20 = 6070 мм. Вы можете при помощи чертежа, разбить такой лист на несколько маленьких или привезти сразу заказанный материал длиной 6 метров. Но при этом нужно понимать, что транспортировка такого покрытия довольно трудоемкая.

После этого начинаем делать крышу из металлочерепицы для террасы, дома или веранды своими руками. На стропильные балки нужно положить теплоизоляцию. Часто используется минеральная вата, т.к. она долговечная, доступная и относительно легкая в монтаже

Очень важно перед началом установки утеплителя под стропильную систему вмонтировать пароизоляционную пленку, а непосредственно со стороны утеплителя установить еще один слой гидроизоляции

Фото: Гидроизоляция под металлочерепицу

Между слоем теплоизоляции и гидроизоляции обязательно должна быть воздушная прослойка, которая будет способствовать проветриванию крыши. Также такая конструктивная особенность металлочерепичной крыши препятствует образованию холодных мостиков. Профессиональные строители советуют делать зазор около 5 сантиметров шириной для нормального вывода конденсата.

После этого пора начинать делать обрешетку. Её нужно проектировать из брусков с сечением от 4 до 5 сантиметров и досок с размером 3х10 см. В первую очередь сразу над гидроизоляцией устанавливаются бруски, как основы, а после сразу на них в горизонтальном положении крепятся доски. Нужно помнить, что первая доска (она же карнизная), должна быть на пару сантиметров толще остальных. Строго следите за тем, чтобы шаг обрешетки не становился меньше запланированного, оптимальное расстояние – 30 сантиметров.

После того, как закончена установка обрешетки, начинает монтироваться крыша из стальной металлочерепицы своими руками. Самый первый слой равняется по торцу. Независимо от того, для чего используется такое покрытие: беседки в японском стиле или частного дома, нужно первый ряд равнять по боковой поверхности. Его крепление производится возле коньковой доски при помощи одного самореза. Далее по этому ряду равняются все остальные.

Принцип монтажа металлочерепицы

Установка листов металлочерепицы производится внахлест или вплотную. После завершения этой части работ, саморезы нужно вкрутить в углубления между гофрами в нижней части листов. По бокам полосы металлочерепицы соединяются при помощи специальных гребней.

Доборные элементы для металлочерепичной крыши

Советы по установке крыши из металлочерепицы:

1. На квадратный метр кровли должно уходить не более 6 саморезов, чтобы не нарушить жесткость поверхности;

2. Не забывайте дополнить кровлю доборными элементами, а также заглушками, торцевыми планками;

3. Если Вы планируете пристроить чердак, то заранее нужно рассчитать места расположения окон, чтобы не пришлось в последующем производить полный демонтаж металлочерепицы.

Монтаж обрешетки

Так как металлочерепица не обладает внушительной массой, для неё не требуется создавать мощное основание.

Обрешётка прибивается к стропилам. Дистанция между начальной и последующей доской – 35-40 см. между центрами досок. Здесь имеют значение изгибы листа. Этот показатель различен у разных моделей металлочерепицы.

Далее предложена схема монтажа обрешётки на примере металлочерепицы трёх марок:

В участках, где находятся енды, и металлочерепица примыкает к трубе, а также около окон создаётся сплошная обрешётка.

Установка карнизной планки

Данный компонент присоединяется после создания лобовой доски, которую держат на торцах стропил оцинкованные гвозди.

Крепление идёт в таком порядке:

1. Подшивание шпоновой доски на передний участок основания.
2. Крепление опорного бруса к стене. Он становится опорой при монтаже свисания карнизного системы.
3. Установка кронштейнов на водосток. Места их крепления: ноги стропил или доска карниза.
4. Сборка самой планки. Участки её размещения – это те зоны, где водосток соединяется с карнизной, либо лобовой доской. Саморезы друг от друга отдалены минимум на 30-35 см.

Далее крыша облицовывается черепицей, и собираются другие элементы.

Монтаж ендовы

В этой работе для каждой такой составляющей необходимо прикреплять дополнительную доску. Процесс начинается с нижней части с постепенным продвижением вверх. Обязательно сохраняется нахлёст 25-30 см.

Ниже линии карниза обрезается нижняя планка. После чего устраивается отбортовка, а под неё ложится уплотнитель.

Листы материал и ось отделяет зазор в 8-10 см.

В 1,5 см от линии штамповки в обрезанный материал завинчиваются шурупы. Крепёж отдалён от оси на 25 см. Так лист в точке крепежа состыкуется с доской, на которой сосредоточена ендова.

Внизу ендова монтируется до укладки кровли. Благодаря этому вода будет стекать в прямо в доборную составляющую.

Монтаж кровли из металлочерепицы по схеме обустройства ендовы выглядит так:

Для прикрытия участков, где заметен обрезанный материал, используйте декоративные накладные средства.

Схема устройства ендовы

Если начало или окончание ендовы находятся прямо на скате, подкладывается отдельная доска, для окна в черепичном листе создаётся отверстие, а для карнизного среза делается перекрытие в виде планки. В этой ситуации вдоль стен прокладывается уплотнитель.

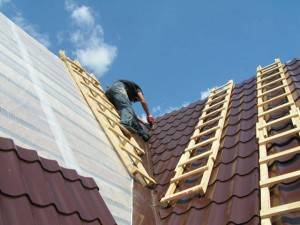

Укладка и крепление листов металлочерепицы

Данная работа начинается на прямоугольном скате, а точнее с его правой крайней стороны. При обратном направлении каждый новый лист помещается под предшествующий.

Технология монтажа кровли из металлочерепицы на скате – треугольнике основывается на таких критериях: начальный лист размещается в середине ската. Другие листы монтируются к нему с двух сторон.

Порядок укладки металлочерепицы здесь следующий:

1. Укладка начального ряда. Листы не фиксируются основательно, а прихватываются в одной точке, а затем выравниваются по отношению друг к другу краю ската. Первая их линия свисает с карниза примерно на 4-6 см. Процесс начинается с любой стороны: правой или левой.
2. Фиксация саморезами через волну. Они завинчиваются крепко, но их кольцо-уплотнитель не пережимается.
3. На стыковом участке угол подрезается, так устраняется уплотнения. Можно выпрямить капиллярную ямку под штамповкой.
4. Процесс дублируется для вторых и следующих линий.
5. Фиксация торцевых планок. Их укладка идёт внахлёст 2 см.

Монтаж конька, торцевой планки металлочерепицы и примыкания к стене

Конёк монтируется в такой последовательности:

1. По его планке прокладывается специальная уплотнительная лента (аэроролик). Её окончания придавливаются к металлчерепице, и она приклеивается. Эта мера защищает пространство под коньком от осадков. А его планку и данную ленту должен отделять зазор для вентиляции. Его параметр – 5 мм.
2. Фиксация конька на планках, устроенных на торцевых частях металлочерепицы. Здесь он должен иметь выступ 2-3 см. При работе с плоским коньком его укладка осуществляется внахлёст.

Как укладывать металлочерепицу на крышу? На участки отопительных или вентиляционных труб устраиваются фартуки. Работа идёт так:

1. В трубе создаётся штроба. Её глубина: 1-1,5 см.
2. В неё помещается планка фартука 1 (внутреннего). Участок примыкания покрывается герметиком.
3. На фартуке размещается черепица и закрепляется саморезами.
4. На материал монтируются элементы фартука 2 (верхнего).

Фиксация торцевых планок осуществляется внахлёст 2 см. Параметр волны и ширина ската должны быть идентичными. В ином случае гребень разместится на фронтоне.

Видео: Монтаж металлочерепицы — видео инструкция.

Устройство гидроизоляции

В роли гидроизоляции выступает специальная пленка мембранного типа. Ее принцип действия заключается в том, что влага со стороны кровельного покрытия не может проникнуть к утеплителю, в то же время теплый воздух из внутренних помещений беспрепятственно попадает сквозь мембраны в вентиляционный зазор.

Гидроизоляционную пленку под металлочерепицу раскатывают из рулонов по стропилам, начиная с карниза. При этом необходимо оставить провис в 20 мм. Нахлест полотен пленки составляет 15 см

Об обустройстве пароизоляции и утеплителя вы сможете прочесть из других наших публикаций, поэтому не будем заострять внимание на этом теме, а сразу перейдем к ответу на вопрос «как положить металлочерепицу своими руками?»

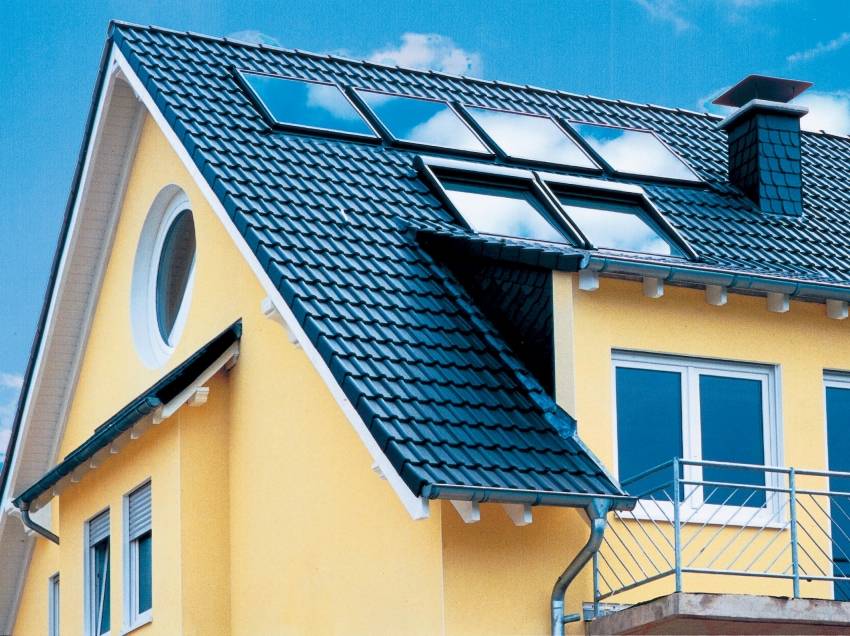

Устройство слуховых окон и сквозных выходов

Сквозные выходы в кровле выполняют с использованием специальных проходных элементов для металлочерепицы. Они призваны обеспечивать герметичность конструкции. Такие элементы устанавливаются согласно инструкции производителя так же, как и мансардное окно на металлочерепицу.

В тех местах, где выход проходит сквозь различные слои изоляции (гидро-, паро-, тепло-) необходимо обеспечить герметизацию с помощью клейкой ленты. В стыках между элементами герметизация выполняется с помощью силиконового герметика. Зачастую и герметик и клейкие ленты входят в комплект проходных элементов.

Выступающие слуховые окна обрабатывают аналогично стыкам между скатами. Сперва укладываются нижние ендовы, затем черепица, поверх которой кладут верхние ендовы. Так как между черепицей и верхней ендовой может просочиться влага, то в узел необходимо установить пористый либо универсальный уплотнитель. Нижние ендовы выводятся за линию фронтона для того, чтобы обеспечить надлежащий водосток. Верхние же ендовы подрезают.

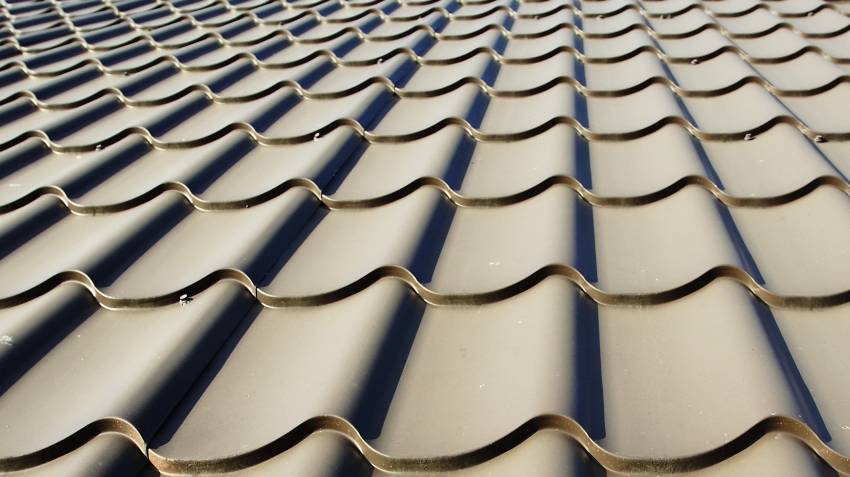

Какие преимущества имеет монтаж кровли из металлочерепицы

Крыша из черепицы, в особенности если она сделана из металла — один из лучших вариантов для оформления дома. Специалисты и сами пользователи отмечают множество положительных аспектов использования этот материала, среди которых:

малый вес (4-6 кг/м²), что обеспечивает совсем небольшую нагрузку на кровлю;

Металлочерепица отличается демократической ценой, длительным сроком эксплуатации и выразительным внешним видом

• простая процедура монтажа и легкость проведения ремонтных работ;
• большой ассортимент цветовых решений;
• материал экологически безопасен и не содержит в своем составе никаких вредных компонентов;
• покрытие оснащено ребрами жесткости, что делает его очень прочным. При условии, что все рекомендации по установке соблюдены, поверхность способна выдерживать нагрузку от 200 кг/м², даже если были использованы листы толщиной 0,5 мм;
• материал чрезвычайно устойчив к воздействию температур. Никакие перепады ему не страшны, а показатель термального расширения минимален.

Говорить о недостатках металлочерепицы практически не приходится, за исключением, разве что, повышенного уровня шума в дни, когда идет дождь. Но и с этим вполне можно справиться, если предварительно провести укладку слоя стекловаты.

Использование металлочерепицы в качестве кровли для крыши частного дома удобно простой техникой монтажа и высокой скоростью работ
