Полезные советы

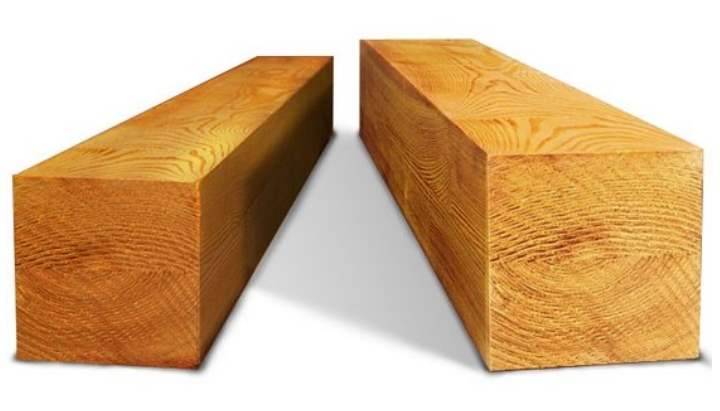

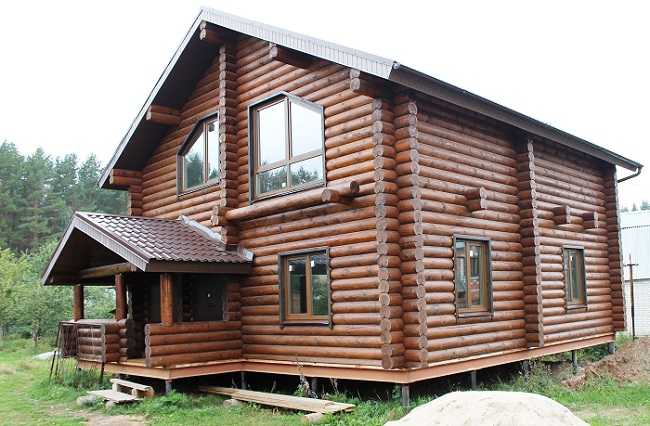

Для обвязки рекомендуется брус из древесины хвойных пород. Лучший вариант – лиственница. Так как материал будет располагаться непосредственно над землей, то на него будет интенсивно воздействовать влага.
Ее влияние снижают различные пропиточные составы, но и они имеют срок действия. Особенность же лиственницы в том, что это дерево при намокании становится только прочнее.После окончания сварочных работ все места, подвергавшиеся температурному воздействию, целесообразно обработать антикоррозийным составом. Дело в том, что сваи имеют защитное покрытие, которое сваркой повреждается.Для более точного выравнивания бруса по горизонтали в месте его укладки на фланец или подкладывается клин, или делается небольшой выпил.При отсутствии ростверка можно дополнительно усилить фундамент «укосинами» из металла.
Встречаются рекомендации, как изготовить для обвязки «склейку» (наподобие бруса) из досок.И приводится аргумент – выйдет дешевле.
Как бы мастерски ни был написан текст, какие бы достоинства такой методики ни приводились – делать этого не стоит. Возможно, «самоделки» и пригодятся где-нибудь в другом месте, но если дело касается фундамента, то лучше не экспериментировать – любая переделка выйдет намного дороже.Дата: 15-12-2014Просмотров: 2584Рейтинг: 54Очень актуальной на сегодняшний день в строительстве стала обвязка винтовых свай при помощи обыкновенного бруса своими руками.Для возведения фундамента на мягком грунте, в особенности на винтовых сваях, необходима крепкая и надежная фиксация свай.Не является секретом то, что процесс обвязки по своей технологии и трудоемкости несколько сложнее, чем процесс установки свай. Помимо всего прочего именно от качества обвязки будет зависеть качество фундамента, а значит, и устойчивости самого дома.
Резьбовой монтаж
Такая методика применима лишь в том случае, когда фундамент имеет П-образное навершие.В выемку фланца устанавливается брус и фиксируется с опорой сквозными шпильками или саморезами. Между сваей и балкой помещается рубероид или промасленный картон. Соединить балки в углах можно по классической технологии: в лапу или чашу.Крепление углового сооружения может быть осуществлено с помощью паза и гребня или шипа.
Для углового сопряжения можно применить внешний соединительный элемент в виде уголка.Эта методика позволяет сэкономить время, которое могло быть затрачено на элементы пазогребневой системы. Правильная обвязка винтовых свай в данном случае заключается в накладывании крепежного элемента на внешний угол. Крепление в этом случае проводится саморезами к сопрягаемым брусьям.

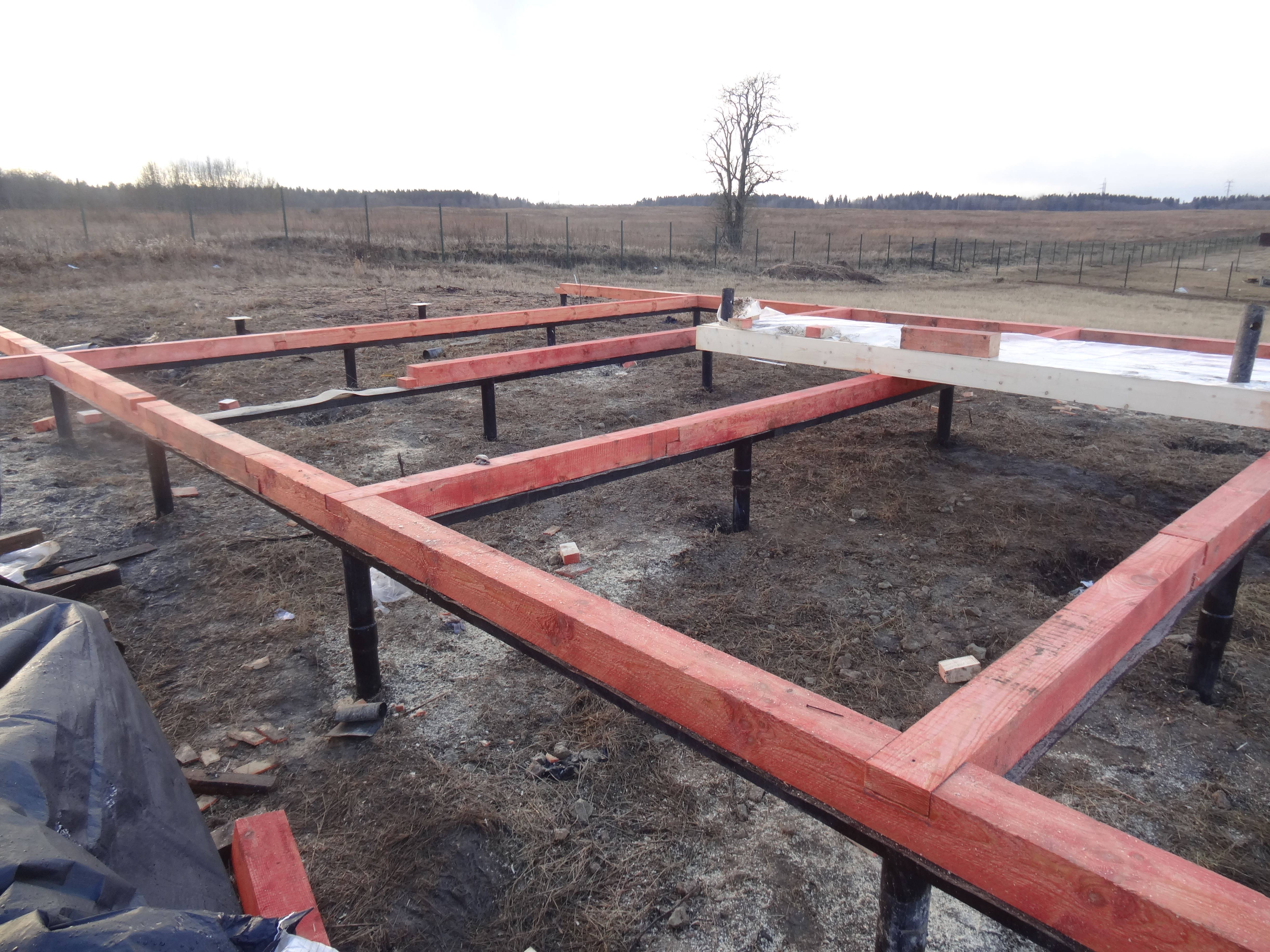

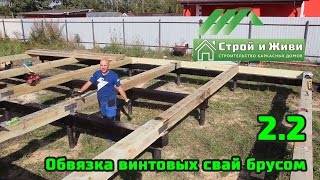

Монтаж ростверка

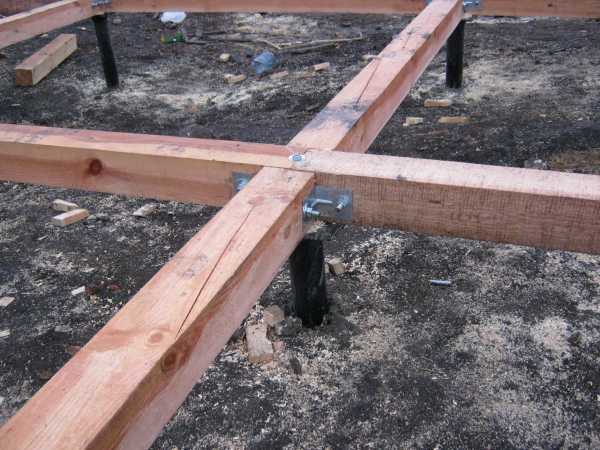

Монтаж начинается с установки оголовок на сваи. Это могут быть металлические пластины, но для брусовой обвязки применяют П-образные фланцы, поставленные на «голову», то есть «П» перевернута.

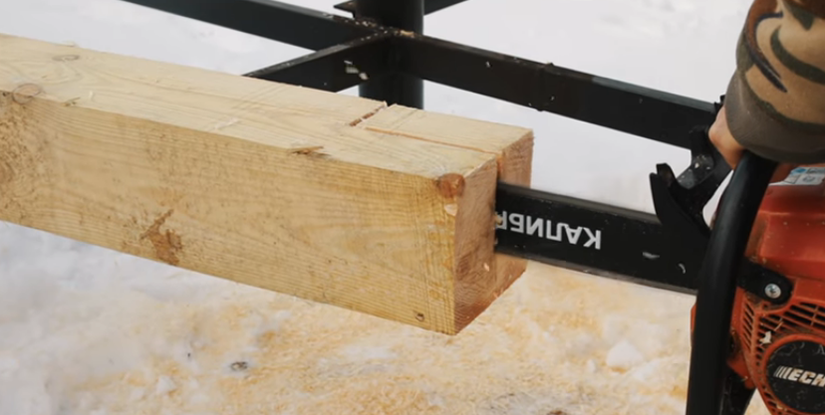

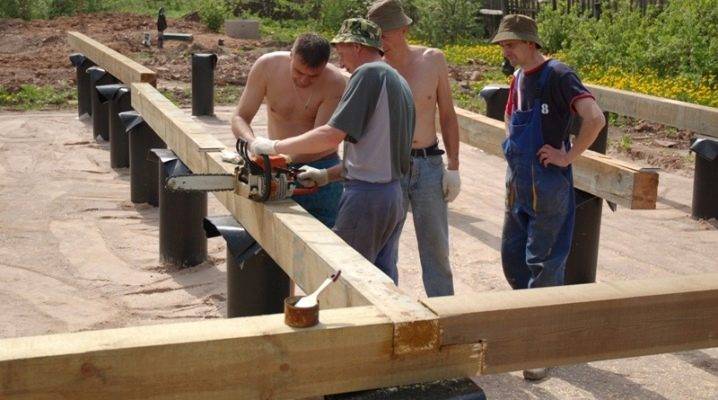

Заготовки из бруса готовятся заранее. На торцах производят запилы соответствующие соединению в полдерева или в лапу. Также готовят пазы, в которые потом будут установлены лаги.
Важно! Фланцы обкладывают рубероидом, чтобы дерево не контактировало с металлом. Обвязку начинают с углов
Стыкуют два первые бруса под углом 90°, для верности угол проверяют и фиксируют саморезами. Так оборудую все 4 угла. Затем продолжают обвязку по сторонам. Стыки скрепляют дополнительно пластинами или иным крепежом и прокладывают джутом во избежание образования мостков холода

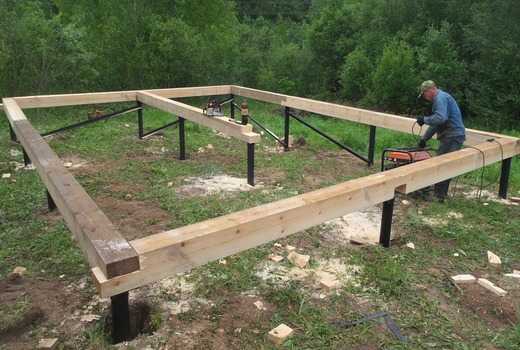

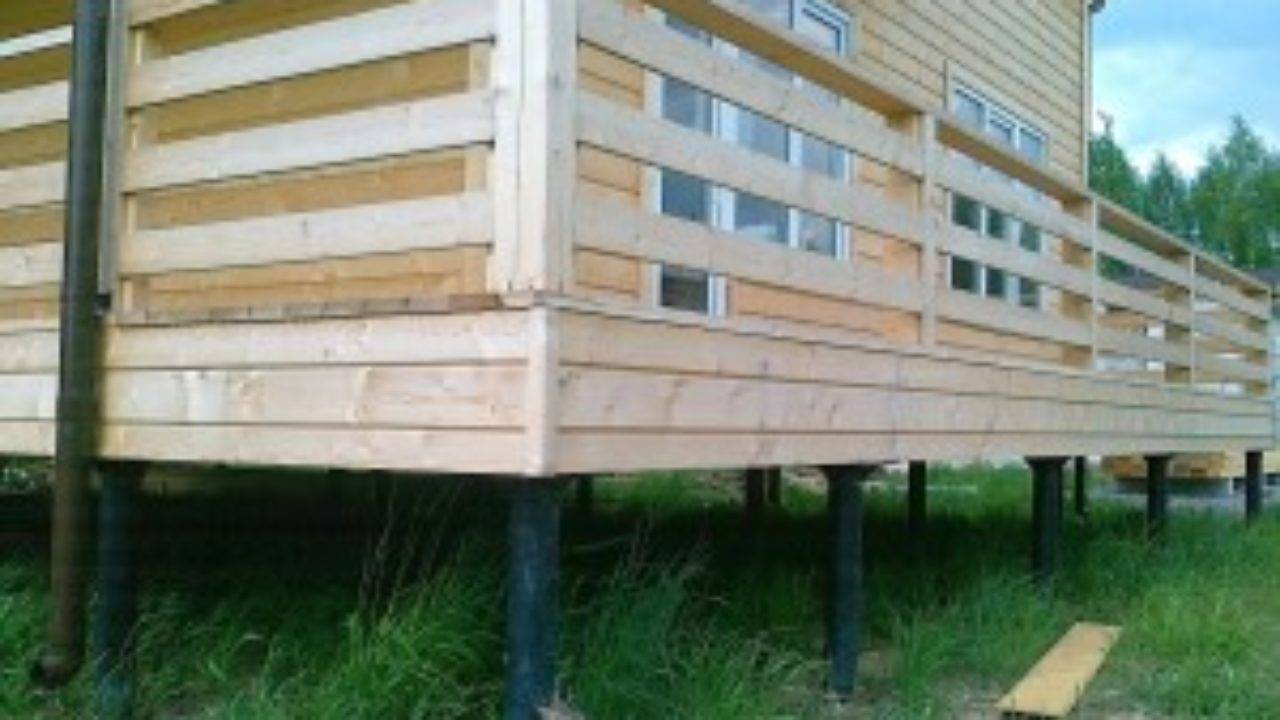

Обвязку начинают с углов. Стыкуют два первые бруса под углом 90°, для верности угол проверяют и фиксируют саморезами. Так оборудую все 4 угла. Затем продолжают обвязку по сторонам. Стыки скрепляют дополнительно пластинами или иным крепежом и прокладывают джутом во избежание образования мостков холода.
Лучше делать двойную обвязку, она считается более надежной и долговечной. Технология двойной обвязки, разница в том, что для первого слоя используется брус 200х200мм, а для второго 100х150мм. Верхний слой укладывают на меньшую сторону, длинной стороной вверх. Запилы под лаги делают в нижнем ряду, места соединений бруса первого и второго слоя должны быть разнесены друг от друга.
Монтаж винтовых свай своими руками
Способы монтажа зависят от сложности свайного поля, свайно-винтовой фундамент под коттедж или жилой дом сложной конструкции лучше делать с применением механизмов для закручивания винтовых свай. Опоры под садовый домик, баню, хозблок, ворота или заборы можно установить своими руками.
Выполнить монтаж свайного поля можно с использование стандартного лома диаметром 22 мм, вставленным в отверстия, вырезанные в верхней части опоры. Для получения большего усилия, края лома удлиняют до 2000 мм дюймовой трубой.
Монтаж начинают с установки угловых опор. Свайную конструкцию вертикально выставляют в приямок глубиной 500-700 мм и прокручивают, скорость заглубления составляет до 200 мм за один оборот. Работу выполняют втроем, один человек контролирует вертикальное положение опоры.
Достижение заданной глубины определяется путем сверки с расчетными данными и по сопротивлению прикладываемым усилиям. Конус наконечника при вхождении в плотный слой грунта испытывает сопротивление, противодействие крутящему усилию значительно возрастает. После достижения заданного горизонта, рекомендуется сделать последний полный оборот ворота.
Совет от мастеров: если опора уперлась в камень или ушла в сторону, ее лучше срезать, а рядом установить новую винтовую сваю.
Как сделать своими руками?
После составления проекта, проведения подготовительных работ и закупки стройматериалов, можно приступать непосредственно к монтажным работам.
Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.
На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.

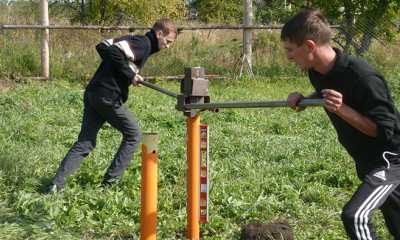

Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.
Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.
В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.
Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.
Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.
Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.
В дополнение к основному свайно-винтовому фундаменту необходимо обустроить бетонное основание. Его площадь не обязательно должна быть большой.
Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.
Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.
На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.
Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.
На следующей стадии можно приступать к монтажу сруба
Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.
Теория процесса
Если вы решили установить свайный фундамент, укладываемый на винтовых опорах, то вам придется работать со слабо нагруженным основанием. Конструкция подходит для малоэтажных брусовых домов, гаражей, сараев и одноэтажных бань.
Несущая способность таких оснований компенсируется внушительной скоростью строительства и скромной сметой.Фундамент на сваях имеет в конструкции вертикальные опоры и обвязки, которые располагаются горизонтально. Что касается опор, то их может быть 4 и больше.Горизонтальная обвязка представлена ростверком. Его можно создать из любого материала, который подходит для формирования балки.
Для этого обычно используются:Последний вариант ложится в основу бруса, из металла можно выполнить уголок или швеллер, что касается бетона, то он представлен в данном случае блоками. Обвязка винтовых свай предусматривает соединение балок между собой и с ростверком. Успех этого процесса будет зависеть от соблюдения рекомендаций.Оголовки свайдолжны находиться на одном уровне, который будет контролироваться при погружении опор в почву.
Ширина брусадля ростверка должна оказаться больше в 1,5 раза по сравнению с диаметром свай. Третье условие, которое необходимо соблюсти, заключается в том, что центральная ось опор должна проходить через центр бруса.Обвязка винтовых свай может предполагать соединение опор и балок с помощью одной из трех технологий, среди них монтаж:на сварку;резьбовое соединение;хомуты.Выбрать технологию можно в зависимости от конструктивных особенностей материала балки и прочности фундамента. Обвязка винтовых свай брусом делается довольно часто.Однако многие домашние мастера задаются вопросом о том, стоит ли прибегать к данной технологии, если существуют более прочные и долговечные материалы по типу бетона и стали.
Но брус выступает наилучшим вариантом для ростверка каркасных и деревянных домов. Он имеет высокую теплостойкость и внушительную прочность.Если брус обработать антисептиком, который сможет защитить материал от гниения, то по долговечности такие конструкции смогут конкурировать даже с стальными балками. Обвязка брусом винтовых свай может вестись по одной из двух технологий, первая предусматривает установку балок на резьбовую пару, тогда как другая предполагает фиксацию элементов ростверка на хомуты.
Цена за обвязку под ключ
Если говорить о стоимость работ, то стоит рассмотреть примерные расценки в крупных городах:
- Москва. Обвязка с использованием пиломатериала из лиственницы обойдется около 1400 рублей за м. п. (с учетом стоимости материала). Из сосны — будет стоить около 1000 рублей за м. п.
- Санкт-Петербург. Стоимость чуть ниже. В Санкт-Петербурге обвязка одного погонного метра свайного фундамента лиственницей может стоить порядка 1200 рублей за м. п.
- Омск. Обвязка обойдется в 200 рублей за м. п. Если прибавить стоимость материала, то выйдет около 1000 рублей за м.п., но можно найти и дешевле.
- Новосибирск. Обвязка стоит от 680 до 1150 рублей с учетом стоимости материала.
- Красноярск. Стоимость также колеблется от 700 до 1200 рублей.
Пошаговая инструкция по монтажу своими руками
Рассмотрим порядок действий при создании свайно-винтового фундамента.
Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:
Подготовка
Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).
Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.
Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.
Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.
Погружение свай
Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.
Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.
Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.
Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.
Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.
Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.
Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.
Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.
ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.
Обвязка
После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.
Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.
После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

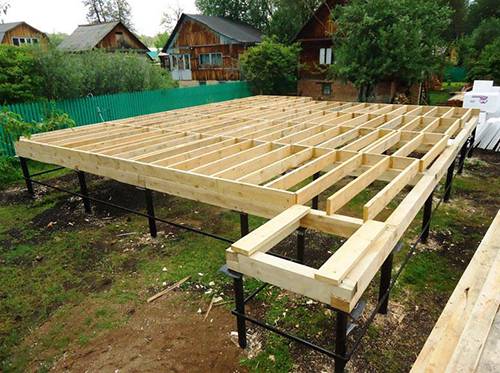

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.
Для фиксации на площадках имеются технологические отверстия под болтовые соединения.
ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки
Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.
Пошаговая инструкция по монтажу
Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.
Работа ведется поэтапно, выполняются следующие операции:
Подготовка
Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.
Понадобятся следующие материалы и инструменты:
- Лопата.
- Рулетка.
- Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
- Болгарка с отрезным кругом.
- Сварочный аппарат с электродами.
- Оголовки для используемого размера свай.
- Цемент и песок для изготовления бетона.
- Колышки для разметки.
- Лазерный уровень.
- Покрытие для металлических деталей, защита сварных швов.
- Швеллер, двутавр, рельс для обвязки.
Разметка
С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.
Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.
Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.
Погружение
Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор
В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения
Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.
При погружении свай необходимо постоянно контролировать вертикаль
В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом
Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.
Обрезка, обвязка, заливка бетоном
После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.
Болгаркой с отрезным кругом отрезают лишние куски трубы.
После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.
После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.
Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.
На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.
Ростверк

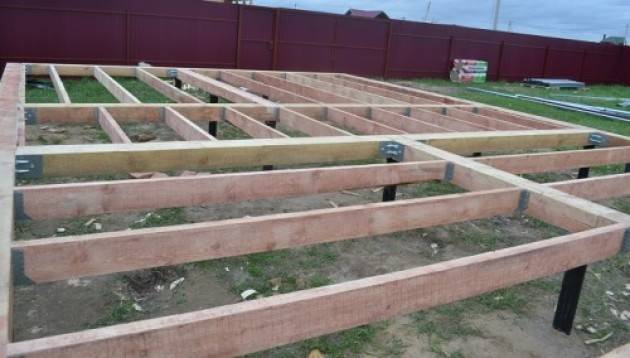

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.
Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.
Как и чем обвязывать?

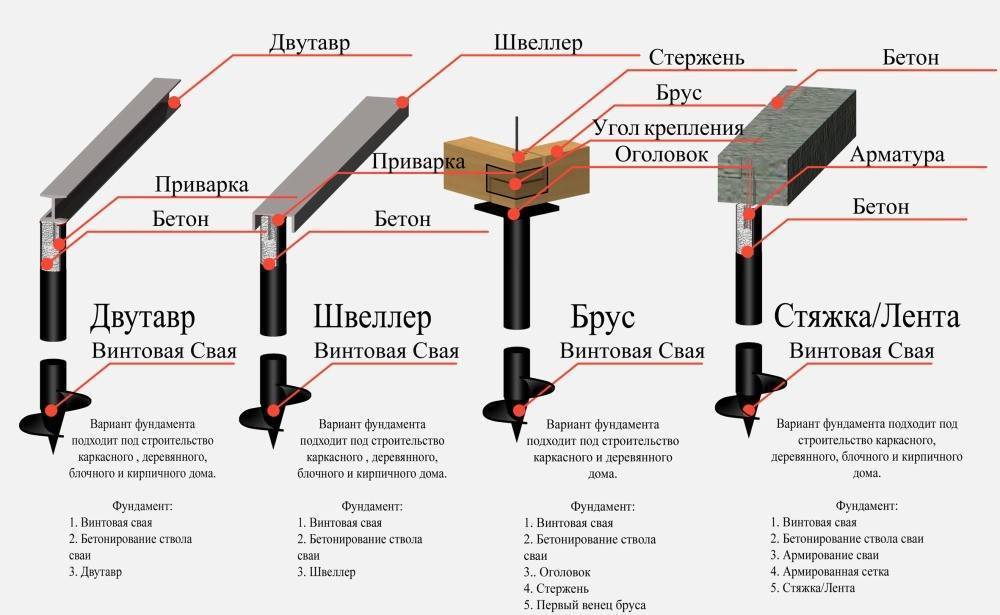

Материал для обвязки
Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон. Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.
Установка на резьбу
Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.
Использование двутавровой балки и швеллера

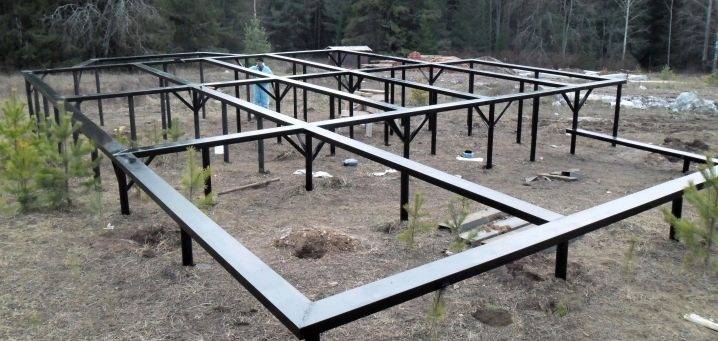

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай также выполняется и в противоположном направлении, в этом случае грани направляют вверх.
При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.
Обвязка доской
Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.
Обвязка свай по данной технологии выполняется так:
- Делают внутренний, внешний и средний контур (по принципу елочки).
- Элементы по очереди собирают и устанавливают.
- Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
- Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.
Использование профильных труб для обвязки двутавром
Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

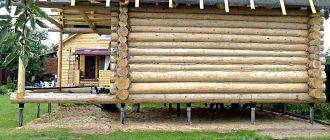

Необходимость обвязки
Прежде чем приступать к созданию обвязки свай, необходимо понять, какие функции она выполняет. Фундамент такого типа обустраивается в случае возведения строения, не рассчитанного на большие нагрузки в процессе эксплуатации.
Но давайте рассмотрим необходимость обвязки.
Фундамент на сваях представляет собой конструкцию из столбов, установленных в грунт. Но насколько тщательно бы не выполнялась их установка, в таком виде они не отвечают высокой степени надежности и прочности, так в этом случае вполне возможно появление перекосов пола в процессе эксплуатации дома. Так вот, обвязка как раз и не дает фундаменту терять свою прочность, делая его более надежным и долговечным.
Технология выполнения обвязки предусматривает действия по соединению и фиксации между друг другом столбов конструкции.
Для этих целей выбирают наиболее крепкие стройматериалы. Брус также входит в их число. С его помощью получается прочное основание, способное выдержать достаточно большие нагрузки.
Другое название обвязки – ростверк. Хочется отметить, что на сегодняшний момент это один из вариантов, отличающихся своей надежностью и высоким качеством.
Проектирования свайно-винтового фундамента
Строительство дома на винтовых сваях начинают с исследования грунта, опора должна встать на плотный несущий грунтовый слой. Самые точные результаты могут быть получены специалистами после бурения разведочной скважины. Для определения глубины залегания несущего слоя своими силами можно использовать винтообразный щуп или выкопать шурф. При расчетах глубины установки винтовых свай, к результатам изыскательских работ прибавляют 300-500 мм.
Совет от мастеров: в любом случае лопасти винтовых свай должны располагаться на глубине, превышающей уровень зимнего промерзания почвы. В результате морозного вспучивания опору может выдавить, данный процесс может привести к разрушению строения. Данные о глубине промерзания почвы в регионе можно найти в справочниках.
Для расчета фундамента и несущих способностей опор, определения количества и размеров винтовых свай надо поработать со СНиП 2.02.03-85 «Свайные фундаменты». При возведении свайного фундамента под брус своими руками, специалисты рекомендуют придерживаться общих правил:
- Под каждый угол сруба и в местах примыкания несущих перегородок устанавливается отдельная винтовая свая;

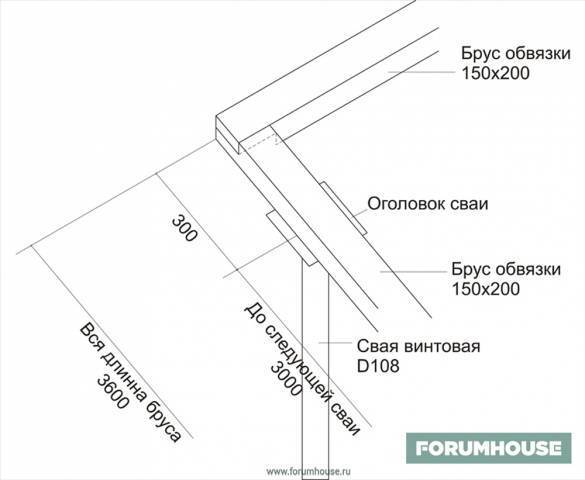

- Для стандартного 6-метрового бруса опоры выставляют с шагом 3000 мм;
- Под тяжеловесные внутридомовые конструкции: печи, камины, бассейны и ванны, устанавливают дополнительные винтовые сваи;
- Для веранд и примыкающих к дому построек, свайное поле рассчитывается отдельно, можно применять более легкие опоры.
Результатом проектирования должен стать эскиз свайного поля, перечень инструмента и расходных материалов.
