Подбор труб для водоснабжения
Если все же вы приняли решение своими руками выполнить прокладку водопровода в своем доме, после разработки схемы вам следует выбрать подходящие для системы водоснабжения трубы. В первую очередь необходимо точно определиться с количеством труб для водопровода. При этом в процессе расчета по диаметру и длине необходимо учитывать все повороты и уклоны, которые будут возникать при разводке водопровода и установке различных элементов.
Что касается диаметра труб для водопровода, то минимальный диаметр труб, которые могут применяться для монтажа схемы водопровода в частном доме, должна составлять 32 мм. Минимальный диаметр труб для водопровода в 32 мм выбирается в не зависимости от материала, из которого выполнены трубы. Другими словами, будь-то трубы из полипропилена или традиционные стальные трубы – в любом случае диаметр трубы для водопровода в частном доме должен составлять минимум 32 мм.
Кроме диаметра труб и их длины обратите внимание на метод соединения труб друг с другом. Помните, что абсолютно все соединения между трубами водоснабжения должны быть герметичны и надежны. Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?
Если вы планируете выполнять монтаж труб водопровода своими руками, задайте себе самому вопрос: под силу ли вам будет произвести надежное соединение труб водопровода?
Так, например, если для монтажа водопровода дома вами выбраны полипропиленовые трубы, вы должны понимать, что для их соединения потребуется специальный паяльник, с принципом работы которого вам самому придется разбираться. К тому же, для пайки разного диаметра труб, кроме самого паяльника, понадобятся и специальные насадки различного диаметра. Паяльник для сварки разного диаметра труб показан на фото:
Кроме всего прочего при выборе труб для разводки водопровода своими руками необходимо учитывать следующие моменты:
- При выборе труб для водопровода в частном доме обязательно проконтролируйте, чтобы они были предназначены для пищевых систем водоснабжения частного дома из колодца или скважины. Диаметр труб для водопровода здесь не имеет никакого значения – и большие и меньшие по диаметру трубы должны быть пищевыми.
Встречаются случаи, когда не совсем добросовестные продавцы продают трубы технического назначения, выдавая их за трубы для пищевого водоснабжения. Конечно, цена технических труб на порядок ниже цены на пищевые трубы, однако экономия в данной ситуации просто неуместна.
- Поскольку при подключении водопровода дома к централизованной системе водоснабжения или насосной станции колодца или скважины в случае с автономным водоснабжением, трубы будут прокладываться в вырытых траншеях, необходимо подумать и об утеплении труб. Для утепления труб водоснабжения при монтаже водопровода применяют, как правило, специальную минеральную вату.
- В случае если при монтаже водопровода его трубы будут прокладываться над землей без размещения их в траншеях, так же потребуется утеплитель. При наземной разводке системы водоснабжения кроме минеральной ваты могут использоваться и другие утеплители. Если прокладка системы водоснабжения производится в регионе с очень низкими температурами в зимний период года, кроме утеплителя рекомендуется использовать активный обогрев труб водопровода дома в виде обогревающего электрокабеля. Цена обогревающего кабеля довольно высока, однако его использование полностью исключит возможное замерзание труб водопровода дома.

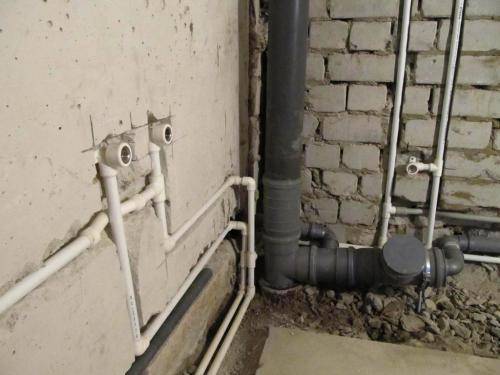

Способы прокладки туб водоснабжения
Разводка водоснабжения в квартире своими руками предполагает прокладку труб двумя способами:
- Закрытым;
- Открытым.
Закрытый способ отличается большой трудоемкостью, но позволяет сэкономить свободное пространство. Это очень актуально, к примеру, для небольших ванных комнат. При этом следует помнить, что все разъёмные соединения должны прокладываться открытым способом.
Основным недостатком закрытого способа является:
- Невозможность профилактического осмотра труб с целью проверки их состояния;
- Вскрытие стен в случае обнаружения протечек, а, следовательно, обязательное проведение последующего ремонта.
Преимущества открытого способа заключаются в:
- Низкой трудоемкости, что обеспечивает высокую скорость монтажа;
- Возможности своевременного обнаружения протечки;
- Простом ремонте трубы в любом месте;
- Возможности усовершенствования системы в процессе эксплуатации.

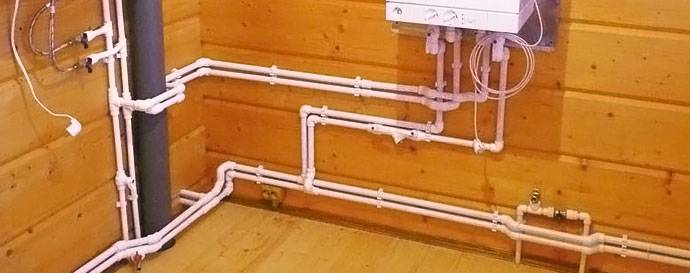

Где найти видео монтаж системы отопления полипропиленовыми трубами, по двухтрубной схеме
Двухтрубная схема организации отопления по праву считается самой оптимальной. При такой схеме организации трубы находятся либо по полом дома или квартиры, что позволяет добавить некоторое ощущение комфорта, или же в стенах жилого помещения. Такой тип обогрева идеально пойдёт для системы отопления частного дома, любой площади и типа постройки. Также в сети Интернет можно найти массу видео монтаж системы отопления полипропиленовыми трубами, в которых специалисты не только подробно рассказывают, как правильно организовать отопление пользуясь эти методом, но и советую использовать именно эту схему отопления.
Такая система отопления поможет добиться в жилом помещении максимального комфорта и рационального распределения тепла. Как правило такие системы, оптимальны не только в плане сложности монтажных работ, но и с точки зрения затрат как по материалу, так и финансовых.
По принципам работы подразумевается, что по одной из труб, горячая вода, от котла поступает в радиаторы отопления, а по второй возвращается обратно к источнику тепла. Данную систему отопления рекомендуется постоянно, так сказать подкачивать, наполнять водой. Для этого можно использовать обычный, электрический мотор, предварительно установив для его использования крепления. Так же в данной системе отопления, на каждую из батарей, рекомендуют установить спускной кран, с помощью которого можно будет спустить лишний воздух. Данная система показывает хорошие показатели практичного использования, особенно уровень теплоотдачи.
Схемы монтажа системы отопления в частном доме
На практике применяются два вида систем – схем (или видов разводки труб), а именно:
- однотрубная;
- двухтрубная.
Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.
Однотрубная система
Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.
Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.
Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.
Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.
Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:
- насос стоит денег, а значит, растут затраты на установку системы;
- увеличивается потребление электроэнергии, так как насос работает от электричества;
- если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.
Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.
Двухтрубная система
Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.
Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.
Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.
Двухтрубная система может работать по двум схемам:
- коллекторной;
- лучевой.
Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.
Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.
В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.
Схемы систем по типам подвода теплоносителя
Основной проблемой правильного функционирования радиатора является необходимость организации равномерного распределения теплоносителя по всем его секциям. Теплая вода имеет меньшую плотность, поэтому стремится вверх батареи, вытесняемая холодной — с большей плотностью.
Подвод теплоносителя может осуществляться множеством способов.
Распространенные варианты:
- нижняя подводка;
- верхняя;
- диагональная;
- боковая.
Визуально все выглядит так, как и называется: при нижней подводке трубы подключены к радиатору снизу, при верхней — сверху и так далее.
Однако все не так очевидно в конструкции самого радиатора. Для управления движением горячей воды по необходимому маршруту используются разного рода перемычки.
Разные способы подключения также предполагают использование конструктивных решений всей системы отопления. В одних случаях необходим расширительный бак, в других — циркуляционный насос, в третьих — и то, и другое. В зависимости от вертикальной или горизонтальной системы, техническое помещение должно быть обустроено над или под отапливаемым помещением.
С верхней подводкой
Радиатор имеет верхний и нижний горизонтальные коллекторы и вертикальные каналы, которые их соединяют.
При подключении труб в верхней части батарей существует опасность, что теплая вода будет обогревать только верхний коллектор. Для того чтобы этого избежать, перед последним ребром ставится перемычка. Таким образом, теплоноситель, перед тем как попасть в обратку, принудительно проходит через все секции. По сути, эта перемычка трансформирует верхнюю подводку в диагональную, что повышает теплоотдачу.
Если перемычка отсутствует, практикуется диагональная обвязка: труба, подающая теплоноситель, подключается вверху, а обратка — внизу.
С нижней подводкой
Нижняя обвязка считается самой простой схемой. Котел устанавливается в цокольном этаже или подвале, главная труба подачи уходит вверх к расширительному баку, от которого обустраивается разгонный или стартовый участок. Высота этого участка трубы должна быть расположена на расстоянии не менее полутора метров выше первого радиатора. Труба подачи подключается в нижней части батареи, а с противоположной стороны подключается обратка. Таким же способом последовательно подключаются остальные радиаторы.
Если предполагается естественная циркуляция, при прокладке труб должен быть обеспечен уклон. Последний радиатор в цепочке должен быть выше котла, но не более, чем на три метра.
Оптимальным является установка циркуляционного насоса, а также использование байпасов и запорной арматуры на каждой батарее.
Стоит учитывать, что в случае перебоев с электричеством, насос будет отключен, и полноценный обмен теплоносителя будет обеспечиваться за счет естественной циркуляции, и в этом случае наклон труб призван ее улучшить.
Байпасы и система кранов позволят избежать отключения всей системы в случае выхода из строя одного из радиаторов. В этом случае отключен будет только аварийный участок.

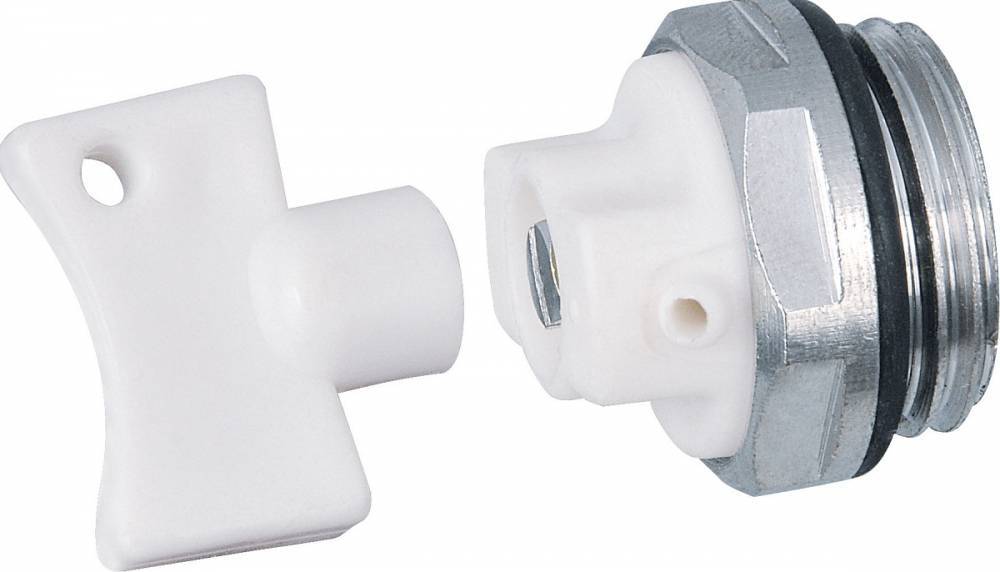

Кроме этого, стоит помнить о необходимости установки кранов Маевского или автоматических воздухоотводчиков.
Монтаж домашнего водопровода из металлопластика
После подготовки схемы посчитайте, сколько и каких материалов вам потребуется. Лучше покупать всё с небольшим запасом. Труба из металлопластика гнётся. Однако до места соединения она должна иметь ровный участок хотя бы в 5-7 см. Коммутируют прессовым методом или с помощью обжимных фитингов.
Второй вариант пригоден исключительно для открытого типа водопровода:
- отмерьте и отрежьте трубу;
- снимите с неё фаску посредством специального калибратора;
- наденьте на трубу гайку фитинга;
- вставьте кольцо, а затем и сам фитинг;
- проведите обжимку парой рожковых ключей.
Слабое место этого типа соединения — протечки. Трубы необходимо осматривать, фитинг подтягивать хотя бы 1 раз в год.
Прессовое сцепление выполняется так:
- отрежьте трубы нужной длины;
- откалибруйте;
- наденьте фитинг и опрессуйте его ручным прессом. Это соединение считается более надёжным, но не разборным.
Схемы разводки водопровода
Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.
Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.
Схема #1. Последовательное (тройниковое) подключение
Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.
Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.
При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек
Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.
Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.
Схема #2. Параллельное (коллекторное) подключение
Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.
Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.
Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.
Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.
Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов
Что требуется для монтажа
В частном доме устройство отопления своими руками начинают с составления рабочей схемы всей системы обогрева с точными линейными размерами каждого участка трубопровода и площадью помещений. Данные чертежа необходимы для визуалиализации общей схемы отопления и для расчета необходимого количества труб.
Для того чтобы составить исполнительную схему необязательно быть профессиональным чертежником. Достаточно нарисовать произвольный простой чертеж, выполнить на нем расстановку радиаторов отопления и подсчитать количество труб для объединенного контура.
На основании исходных данных и предварительного подсчета необходимого количества тепловой энергии для обогрева дома, можно начинать подбор материалов для устройства домашней автономной системы.
Выбор теплового источника
Котел – это главный элемент генерации тепловой энергии. Главный критерий выбора теплогенератора зависит от вида топлива, как источника его работы. Мощность котла рассчитывается по нескольким факторам:
- Объем отапливаемых помещений.
- Климатические особенности региона.
- Толщина наружных стен.
- Наличие теплоизоляции основных конструктивных элементов здания.
- Наличия подвального и чердачного помещения.
При выборе отопительного котла важно обратить внимание на адаптацию выбранной модели к отечественным условиям и на наличие сертификата соответствия качества
Трубы
Правильно подобранный вид трубы для отопления исключают технические эксплуатационные проблемы, гарантирует высокую степень надежности греющей линии. Совсем недавно для прокладки отопительных трубопроводов применялись стальные металлические трубы. Собрать такую отопительную сеть было трудно, отдельные трубы нужно было сваривать между собой.
В настоящее время трубную разводку лучше всего проводить из следующих материалов:
- полипропиленовые с внутренним армированием из алюминия или стекловолокна;
- металлопластик;
- сшитый полиэтилен;
- полиэтилен с добавками PE-RT;
- медь.
Из перечисленного перечня самым популярным считаются полипропиленовые трубы, которые отличаются прочностью, гибкостью, устойчивостью к температурным перепадам и коррозии. Этот материал легко смонтировать и подключить к радиаторам отопления.

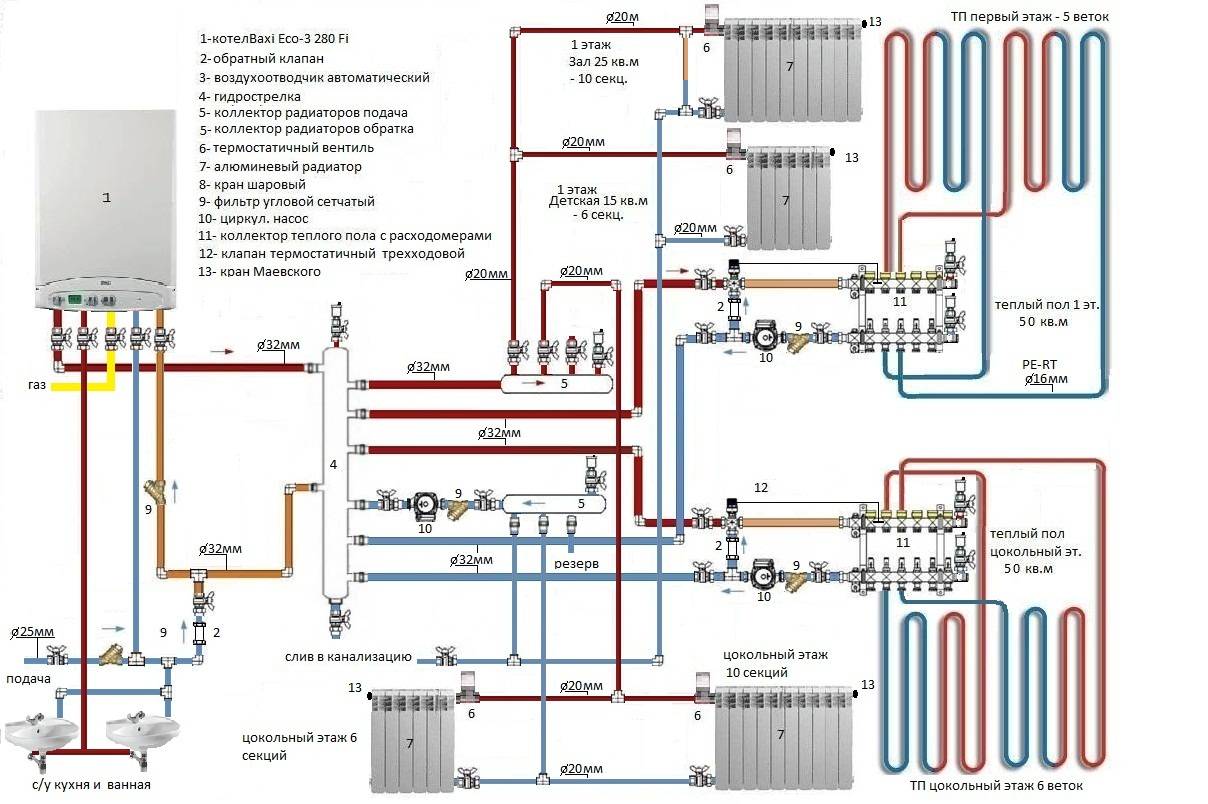

Лучевая разводка системы отопления: элементы и особенности
Такая система отопления как лучевая идеально подходит для многоэтажных домов, которые имеют множество квартир. Эта система отопления снижает энергопотребление и повышает эффективность работы отопительного прибора. Принцип работы такой системы очень простой, но имеет некоторые особенности. Например, если в доме всего несколько этажей, то коллектора необходимо ставить на всех этажах, кроме того нужно учесть, что есть вариант установки нескольких коллекторов сразу, а от них уже идет и сама разводка трубопровода системы отопления.
Еще отметим, то, что данная система будет эффективной только в случае, если дом имеет хорошее утепление и не обладает большой тепловой потерей. В случае утепления дома внутри и с наружи, то проблем с эффективностью лучевого отопления не возникнет. А если наоборот дом не утеплен ни с одной из сторон, то все полученное тепло будет распространяться только на оконные панели, полы и стены. Лучевая система имеет сложную конструкцию, в которую входят основные и дополнительные элементы, они необходимы для выполнения качественной системы отопления.
Основными составляющими являются 4 элемента:
Одним из основных элементов принято считать котел
От него и подается тепло по системе отопления и радиаторам.
Не менее важной частью такой системы является насос. Он циркулирует теплоноситель по системе отопления и создает давление в ней. Такой насос обеспечивает поддержание комфортной температуры в помещение и гарантирует эффективность в работе всей системы.
Гребенка, в народе коллектор, так же является основной частью в лучевой системе отопления
Эта составляющая лучевого отопления, которая равномерно распределяет подачу тепла по всему помещению дома.
Шкаф – это место где скрывают все элементы разводки. В такой шкаф устанавливают коллектор, прячут трубы и арматуру. Он имеет очень простую конструкцию, но, не смотря на это, является, очень функциональным и практичным. Располагаться, он может как снаружи, так и внутри в стены.
Такой насос обеспечивает поддержание комфортной температуры в помещение и гарантирует эффективность в работе всей системы.
Гребенка, в народе коллектор, так же является основной частью в лучевой системе отопления. Эта составляющая лучевого отопления, которая равномерно распределяет подачу тепла по всему помещению дома.
Шкаф – это место где скрывают все элементы разводки. В такой шкаф устанавливают коллектор, прячут трубы и арматуру. Он имеет очень простую конструкцию, но, не смотря на это, является, очень функциональным и практичным. Располагаться, он может как снаружи, так и внутри в стены.
Каждый из компонентов играет свою особую роль. Отсутствие одного из них делает процесс обогрева невозможным.
В случае сравнения лучевой системы с обычными системами, которые всем известны на сегодняшний день, то лучевая система имеет в несколько раз больше преимуществ, чем системы отопления старого поколения.
Основные преимущества:
- Такую систему не видно, а все составляющие части и трубы скрыты и не портят интерьер помещения;
- Не имеет соединений между отопительным котлом и коллектором, а это означает, что не имеет слабых мест;
- Установка отопительной системы можно выполнять собственными силами, а это экономит средства и при этом качество выполняемых работ оптимальное;
- Система работает стабильно и именно это исключает гидравлические удары и выход из строя отопительной системы;
- В случае необходимости ремонта любого участка системы, нет необходимости в отключении всей системы, так как ремонт такой системы не сложный и не требует разрушений конструкции или сложных мест монтажа;
- Доступная ценовая политика и простой монтаж.
Есть так же один основной недостаток. Таким недостатком является, то, что системы данного отопления обладают индивидуальной конструкцией, в основном эта деталь касается собственных домов. Именно из-за этого стоимость может возрасти или снизится. А также не все могут справиться с установкой и настройкой, такой системы таким людям придется обращаться к специалистам и за это конечно придется заплатить.
Не целесообразно устанавливать такую систему отопления в одноэтажных частных домах, которые имеют меньше трех комнат.
