Устройство односкатной крыши
Простая конструкция, минимальное количество элементов стропильной системы позволяют выполнить монтаж самостоятельно, не прибегая к сторонней помощи. Необходимо только приобрести материалы, крепёжные элементы и соблюдать последовательность работ по устройству конструкции.
Как сделать односкатную крышу
- Установка мауэрлата на стены из кирпича и блока. У деревянных домов опорным брусом для стропильной конструкции будет верхний венец.
Монтаж стропильной системы с креплением к мауэрлату.
Укладка обрешётки для изоляции и утеплителя.
Установка ветровой доски.
Фиксация мембранной плёнки, как пароизоляции.
Устройство гидроизоляции кровли. Это может быть рубероид или полиэтилен.
Утепление крыши. Подойдёт минплита толщиной 50-100 мм, бальзатовая вата в рулонах или пенопласт.
Второй слой влагоизоляции для исключения появления конденсата на поверхности утепляющего слоя.
Монтаж контробрешётки. Настил может быть сплошным или с зазорами, в зависимости от покрытия кровли.
Зашивка доской или листовыми материалами фронтонов.
Укладка финишного покрытия. Установка водостоков.
Если нужна холодная кровля, то односкатная крыша своими руками монтируется ещё проще. Исключаем пункты проведения работ 2-7, такая кровля подойдёт для веранды или хозяйственной пристройки. Гараж или банюлучше сделать утеплёнными.
Возведение крыши своими руками: основные этапы
Сцепление стен с крышей.
Деревянные и каркасные дома не требуют установки мауэрлата; этот элемент заменяет верхний венец из брусьев или бревен. Все остальные варианты включают установку мауэрлата для надежной сцепки крыши и стен. Опора крепится по периметру дома с помощью скоб (если исключена большая нагрузка), шпильки или на анкерные болты, заранее установленные в кладке.Стропильная система.
Поставить стропильные ноги на мауэрлат можно, применяя один из способов фиксации – с врубкой или без врубки. Верхняя часть стропил должна плотно прилегать к брусовому гребню. При помощи болтов, деревянных накладок ноги закрепляются на коньковом прогоне.
Узловых сочленений стропил может быть больше или меньше в зависимости от шага брусьев.Тепловой пирог крыши. Работы по утеплению крыши начинаются с настила гидроизоляции. Выбирая материал для защиты дома от влаги, опытные строители учитывают такие характеристика как водонепроницаемость, прочность на разрыв, срок службы, эластичность и небольшой вес.
Воздухопроницаемость не является основным свойством, но в случае использования в качестве кровельного материала битумную черепицу, металлочерепицу, на этот показатель стоит обратить внимание. Далее крышу дома необходимо обрешетить и обустроить крышу вентиляционной системой, уложим утеплитель и закрепив его пароизолирующей пленкой.Покрытие крыши
Кровельное покрытие начинающий строитель выбирает согласно своим вкусам и финансовым возможностям, а также учитывая уже собранные знания об особенностях каждого материала.
Процесс строительства крыши дома своими руками станет легким и приятным, если применять полученные знания и пользоваться советами мастеров.
Делаем чертежи и предварительные расчеты стропил вальмовой крыши
Нельзя начинать делать такой сложный монтаж без предварительных набросков и расчетов. Если нет опыта – расчет стропильной системы вальмовой крыши поможет сделать архитектор или другой специалист.
Это не только позволит наиболее точно спланировать расходы древесины и кровельных материалов, но и избежать других досадных ошибок.
При самостоятельном чертеже, если приходится это делать впервые, можно даже соорудить из картона уменьшенную копию будущей вальмовой крыши, чтобы визуально оценить ее достоинства и недостатки.
На этом этапе еще не поздно изменить угол наклона основных и боковых скатов, увеличить или уменьшить ее высоту, а также оптимизировать предстоящие расходы. Далее все коррективы вносятся в предварительный чертеж стропильной системы, делается «чистовик», используемый при монтаже.
С висячими стропилами
Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.
Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.
Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами
Стропильная система двухскатной крыши для небольших домов
Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.
Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).
На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.
Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы
Для мансардных крыш
Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.
Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля
Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника
В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.
При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.
Для больших домов
При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.
Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил
При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).
Прямой и косой прируб для соединения затяжки
Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.
Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки
Крепление подкосов для стропильной системы висячими стропилами
При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
Общие понятия
Установка стропил – это один из важных этапов возведение любой крыши. Чаще всего эту работу поручают профессионалам, так как она довольно сложна. Но, если имеется некоторый опыт в строительных и плотницких работах, то ее можно выполнить и своими руками. Но прежде чем приступить к установке стропил, следует ознакомиться с самой конструкцией крыши.
В эту систему входят следующие составляющие:
- Скаты. Их количество зависит от типа крыши. Наиболее часто встречающийся вариант – это двухскатный. Именно эту основную часть крыши и поддерживают стропила, которые вы будите укладывать.
- По периметру всех стен, сверху производится установка мауэрлата. Этот элемент можно не использовать, если дом построен из деревянных брусьев. Нижний конец стропил крепится к мауэрлату. Этот элемент необходим для того, чтобы вес всей системы равномерно распределялся на стены.
- Конек. Это верхняя часть крыши. Здесь сходятся скаты и стропила. Этот элемент присутствует в любом типе крыши, кроме односкатного варианта.
- Ендова. Она может быть включена не во все конструкции. Ендова присутствует в тех случаях, когда скаты, а соответственно и стропила, образуют входящий угол.
- Свес или карниз. Этот элемент предназначен для того, чтобы осадки, стекающие с кровли, не повреждали стены и фундамент. Свес может являться непосредственным продолжением стропил или быть их отдельной составляющей. Карниз может отступать от стен на любое приемлемое вам расстояние, но он не должен быть меньше тридцати сантиметров.
- Кровля. Эта часть будет непосредственно защищать ваше строение от внешних воздействий. Кровля может иметь вид своеобразного «пирога». Если в чердачном помещении создана жилая комната, то вам придется установить теплоизоляцию и другие слои. Если мансарды не будет, то достаточно уложить кровельный материал и гидроизоляцию.
Стропильная система – это «костяк» всей крыши. Именно она будет нести все нагрузки от кровельного «пирога» и других компонентов. Поэтому технология установки стропил должна соблюдаться неукоснительно. Правильный монтаж будет гарантией долгой службы всего строения.
Материал и монтаж стропильной системы своими руками
Основным материалом для строительства стропильной системы своими руками является древесина хвойной породы. Дерево легко поддается различной обработке и имеет приемлемую цену. И не стоит забывать, что данный материал требует тщательного ухода специальными антисептическими средствами от влаги и плесени. Отличным выбором для изготовления стропил является деревянный брус.
Многие задаются вопросом, почему дерево лучше металла? Дело в том, что стропила из дерева легко монтировать и качество у данной стропильной системы будет намного лучше. Главное из основных требований при строении крыш – это прочность, а дерево отличается именно прочностью и качеством. Помимо этого, установка крыши на основе металла дело довольно хлопотное.
Для защиты крыши от ржавчины вам нужно будет купить хорошее антикоррозийное покрытие.
Инструменты, необходимые для установки стропильной системы
Перед установкой стропильной системы, вам следует приобрести необходимые инструменты, такие как:
- молоток и гвоздодер;
- карандаш для нанесения отметок;
- пила и топор;
- дрель, кернер и рулетка.
Необходимы также будут болгарка и строительный уровень. И только после покупки всех необходимых инструментов вы можете смело начинать работу.
На первом этапе монтажа стропильной системы своими руками идет подготовка поверхности стен и перекрытий. Стены не всегда отличаются ровностью.
Существуют определенные расхождения, даже если вы визуально не видите этого. Кроме того, размер расхождения будет увеличиваться с каждым рядом, что не совсем хорошо для строения стропильной системы.
Для точного определения расхождений используют строительный уровень. Поэтому перед установкой крыши нужно выполнить все замеры, и выявить все расхождения.

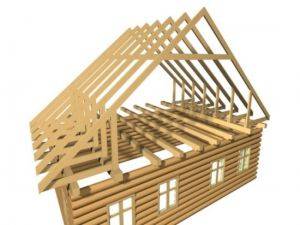

Установка стропильной системы своими руками
Есть много способов сборки и установки стропильной системы. Например, стропила висячей конструкции монтируют с помощью ферм.
При этом необходимо обязательно выполнить чердачное перекрытие. Т.к., собрав всю конструкцию на земле, будет очень тяжело поднять ее на крышу из-за ее огромных габаритов.
Для установки, вам нужно будет взять готовый шаблон из легкого строительного материала.
Главным достоинством этого способа является простота установки. Крыша получится красивой и ровной.
Намного проще выполнить конструкцию наклонных стропил. Хотя, здесь тоже будет необходим шаблон. Как правило, установка производится путем собирания отдельных деталей и элементов. А сама работа идет в несколько основных этапов.
Первоначально вам нужно установить крайние фронтовые детали. Выставлять их следует строго по уровню. После этого установите между ними шпагат
За счет его крепости обеспечивается хорошая натяжка, а это очень важно в этой работе. После устанавливаются все детали и элементы стропильной системы
Стропила стягивают до момента монтирования обрешетки.
Стропильная система содержит в себе коньковые и боковые прогоны, стропильные фермы, диагональные детали и брус, при помощи которого выравнивают углы.

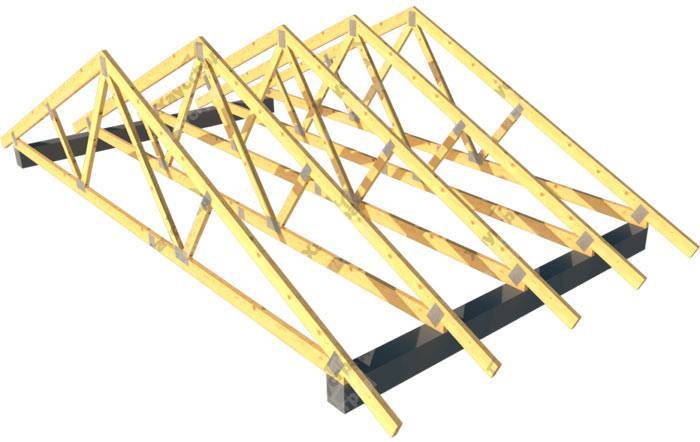

Главным этапом в установке крыш считается вся конструкция ферм. Обычно она включает в себя стропила и фермы. И лучшим вариантом стропильной системы считается треугольная конструкция. Для этого используют стропила и связующий брус. Данная система является очень прочной и надежной.
Установка стропильной системы для дома не составит особых трудностей, самое главное, что необходимо запомнить – следуйте инструкции по установке, и тогда все обязательно получится.
Односкатная крыша своими руками: пошаговый монтаж
При начале строительства любой конструкции нужно сделать проект или схему с размерами основных элементов. Расчёт материалов и необходимых крепежей производится на основании размерных данных. Для исключения потери времени в процессе нужно иметь запас 5-10% от объёма.
Порядок работ
Односкатная крыша проста в устройстве, но нарушение технологии монтажаможет повлечь выход из строя всей конструкции ипромокание теплоизоляции и потери функциональности кровельного пирога.
Крепление мауэрлата
Брус укладывается заподлицо к стене из кирпича или блока. Между вертикальными поверхностями и деревянным элементом нужно проложить слой гидроизоляции из рубероида. Крепление к стене проводится металлическими стержнями или анкерными болтами с шагом 70-100 см.
Все деревянные элементы конструкции перед установкой необходимо обработать антисептическими составами для исключения преждевременного разрушения.
Стропильная система
На мауэрлате делается разметка для фиксации стропильных ног, и вырезаются пазы под углом, равным углу наклону ската крыши, средний шаг составляет 80 см.
Пошаговая инструкция по устройству конструкции:
- Установка крайних стропильных ног в пазы на мауэрлате. Между ними нужно протянуть леску для выравнивания промежуточных конструкций. Укладка лежня для опорных стоек.
- Монтаж укосин на каждой стропильной ноге, стоек и стяжки между мауэрлатом и лежнем из доски или бруса.
- Установка ветрозащиты.
- Фиксация стропильной конструкции лагами и обрешёткой.
Крепление проводится металлическими уголками, саморезами, болтами и гвоздями для жёсткой фиксации или элементами для скользящей системы.
Монтаж обрешётки
Устройство основания проводится,исходя из выбора кровельного покрытия: для рулонных материалов шаг доски составляет 1,5 м, для шифера 1 м, под монтаж штучных элементов и металлических листов делается сплошная обрешётка. Брус или доска устанавливаются поперёк стропил и прочно фиксируются.
Если строится тёплая крыша – это будет основанием для кровельного пирога и нужна будет контробрешётка для фиксации покрытия.
Крепление утеплителя, пароизоляции, гидроизоляции
Устройство тёплой кровли достигается послойной фиксацией материалов на стропильной системе. При монтаже лучше применять два слоя пароизоляции. Нижний фиксируется на обрешётку, а второй над утеплителем – это минимизирует процесс образования конденсата на кровельном пироге.
Этапы создания тёплой крыши:
- Пароизоляционный материал раскладывается на обрешётке и крепится степлером.
Укладка гидроизоляционного слоя, который фиксируется на поверхности внахлёст 5-10 см. Материал не должен быть сильно натянут, нужно оставлять небольшое провисание для усадки.
Укладка утеплителя, начиная с нижнего отвеса к верхнему. Фиксация не проводится, но при сильном угле наклона кровли можно применить клеевые составы.
Крепление второго слоя пароизоляции с фиксацией степлером к стропильной конструкции..
Далее пирог зашивается контробрешёткой, которая будет основанием для кровли.
Крепление кровельного материала
От покрытия зависит количество и вид элементов для фиксации к стропильной системе. Независимо от вида материала, выкладку листов и размотку рулона начинают с нижнего яруса.
Крепёжные элементы для покрытий кровли:
- ондулин фиксируется специальными гвоздями;
черепица крепится оцинкованными кляймерами или саморезами в местах с повышенной нагрузкой;
профнастил фиксируется кровельными гвоздями на верхней волне листа;
рубероид проклеивается на стыках мастикой и крепится на кровельные гвозди или саморезы с шайбами;
шифер фиксируется гвоздями и саморезами по верхней волне листа.
Правильный расчет стропил
Перед тем, как поставить стропила, нужно еще на этапе проектирования конструкции определить два параметра:
- Толщина стропильных ног;
- Шаг установки стропил.
В первую очередь стоит рассчитать шаг установки стропил – расстояние между отдельными ногами. Минимально допустимый шаг стропил составляет 60 см, а максимальное значение может превышать 1 м.
Чтобы упростить себе задачу, можно воспользоваться следующими данными:
- Длина стропил – 3 м. При сечении 8х10 см оптимальный шаг стропил составляет 120 см, а для брусков сечением 9х10 см шаг стоит увеличить до 180 см.
- Длина стропил – 4 м. Сечение 8х16 см – шаг 100 см, 8х18 – шаг 140 см, 9х18 – шаг равен 180 см.
- Длина стропил – 6 м. Если используются брусы сечением 8х20 см, то шаг между ними должен составлять 100 см, а для брусов сечением 10х20 см лучше всего подойдет шаг в 140 см.
Описанная выше технология расчетов не является универсальной – например, она не учитывает особенности выбранного кровельного покрытия и теплоизоляционного материала. При использовании плитных или рулонных утеплителей шаг стропил стоит подогнать под стандартные габариты материала. Для материалов на основе минеральной ваты нужно уменьшить расстояние между стропилами на 1-1,5 см – такие материалы держатся между стропилами за счет распирающей силы.

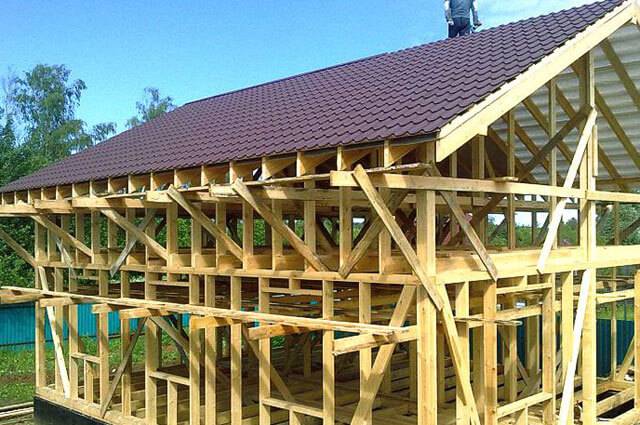

Двускатная крыша — стропильная система под металлочерепицу
Каркас из стропил под двухскатную крышу из металлочерепицы не имеет существенных отличий от конструкций с другими укрывающими кровельными материалами.
Но, ввиду того, что металлические тонкие листы имеют малый удельный вес, стропила будут испытывать меньшую постоянную нагрузку.
Это позволяет уменьшить значение их поперечного сечения, за счет чего удастся значительно сэкономить на покупке деревянных материалов.
Для кровли под металлочерепицу оптимальный угол наклона должен составлять не менее 14 градусов.
Для кровли с двумя скатными элементами применяются следующие варианты обустройства каркаса:
Наслонные стропила под металлочерепицу.
В этом случае 2 несущие стропильные ноги скрепляются между собой при помощи лежня (горизонтально) и стойки (вертикально). Лежень укладывается параллельно мауэрлатному элементу, принимая при этом на себя часть силовых воздействий. Стропильная система под металлочерепицу воспринимают на себя только изгибающие нагрузки, что значительно влияет на подбор расчетного поперечного сечения. Такая система может применяться для зданий с большими и малыми пролетами.
Виды стропил
Висячие стропила.
В отличие от наслонных систем, в таком варианте две стропильные ноги скрепляются между собой только в коньковом узле. При этом возникают существенные распирающие усилия на несущие элементы, что ограничивает применение висячих стропил только для зданий с пролетом не более 6 м. В некоторых случаях встречается установка дополнительного связующего элемента – затяжки, принимающего на себя часть распорных нагружений.
Они могут быть выполнены из дерева или метала, а также устанавливаться внизу (выполняют роль несущей балки) или вверху треугольной конструкции. Стоит учесть, что чем выше располагается затяжка, тем большие усилия она будет воспринимать.
ОБРАТИТЕ ВНИМАНИЕ!
Для обеспечения качественной работы затяжки необходимо позаботиться о надежности скрепления с несущими стропильными ногами.
Комбинированный вариант
Используется для создания оригинальной кровельной конструкции. Включает в себя элементы как висячей, так и наслонной системы.
