Правила монтажа ПНД труб: как собрать водопровод из полиэтилена своими руками

С использованием муфт

Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:

• чугунного корпуса;
• двух гаек;
• прокладок из резины;
• четырёх металлических шайб.

Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.

Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.

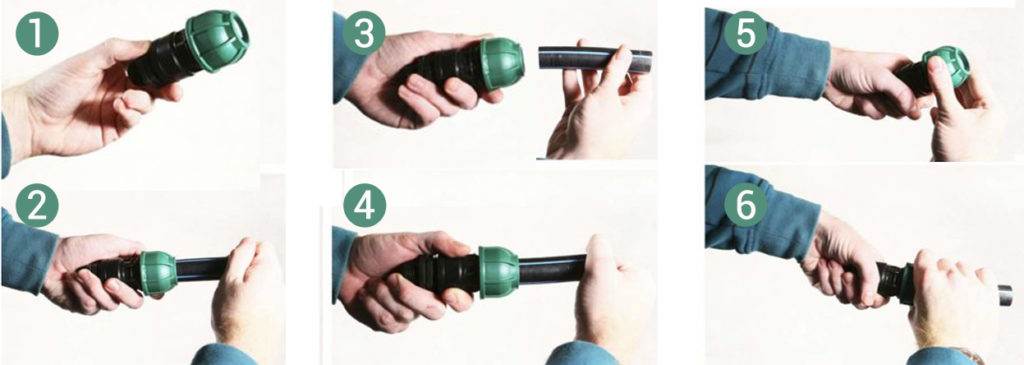

Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.

Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной

Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.

Правила работы со сшитым полиэтиленом

При работе с трубопроводом из сшитого полиэтилена нужно учитывать такие правила:

• запрещен демонтаж и повторный обжим муфты;
• для проводки в стенах используют металлические или пластиковые гильзы для защиты магистрали от механического воздействия;
• после обреза патрубка удаляют заусеницы;
• сварка труб из сшитого полиэтилена только со специальными муфтами, торцевое соединение будет ненадежно для трубопроводов с толщиной стенки до 5 мм.

На качество системы влияет не только соблюдение технологии соединения и монтажа, но и выбор комплектующих. Трубы и расходные материалы покупают в специализированных магазинах, рекомендуемые производители – Rehau, Uporon, Valtec, «БИР ПЕКС».

Различия натяжного и обжимного фитингов и как с ними работать на видео

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы – фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор – сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

• Компрессионные.
• Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения – скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат – электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Комплектующие для труб из полипропилена

Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен  и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.

Для труб из полипропилена выпускается большое количество комплектующих

При их покупке важно выбирать детали от того же производителя, что и трубы. Муфты

Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы

Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у  двух противоположных концов элемента разный.

Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.

Уголки. Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.

Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.

Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.

Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.

Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки

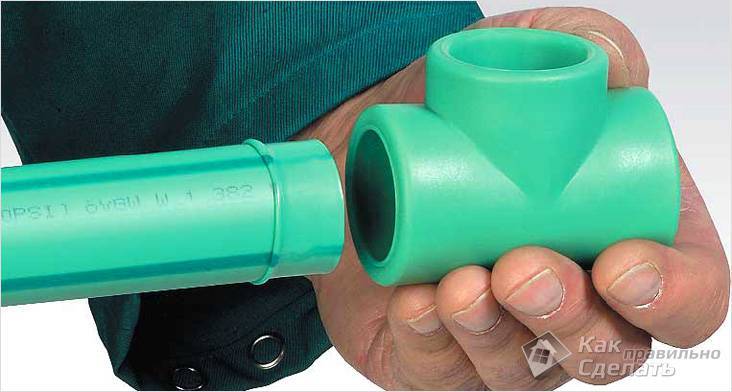

Крестовины и тройники. Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.

Обводы. Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.

Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.

Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.

Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам

Этапы подключения радиаторов отопления

Установка батарей в доме и последующее подключение потребует от вас дополнительной оснастки и комплектующих. Вся запорная арматура, как и основные расходные материалы должны быть так же из полипропилена. Шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки: Можно использовать латунную арматуру, однако она дороже и что самое интересное, места соединений латунной арматуры с пропиленовой трубой или муфтой со временем потеряет свою прочность.

Что бы правильно сделать подключение, вам потребуются: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Обвязка выполняется следующим образом.

Используется мультифлекс – оснастку, в которую вставляется муфта, оснащенная накидной гайкой. Такое соединение способно взаимодействовать с любыми выходами и входами.

Полипропиленовые трубы укладываются на подходящую высоту. Допустимый зазор между магистралью и стеной составляет 20-30 см. Специальные скобы являются местами креплений трубы к стене.

Если вы хотите спрятать трубы в стену, то на поверхность труба выводится только в местах подключения к радиаторам.

Батареи обычно крепятся к стене с помощью штырей. В некоторых случаях используются угловые кронштейны, на которые подвешиваются батареи. Для секционных радиаторов количество кронштейнов определяется числом секций.

Монтаж крана в батарею. Пластиковый кран разбирается. Затем штуцер вкручивается в посадочное гнездо и фиксируется накидной гайкой, после чего гайка плотно затягивается. Пластиковый корпус крана одевается поверх штуцера.

Подведенная труба с помощью изгибов, подводится непосредственно к крану, после чего в действие вступает паяльник. Для работы полипропиленовыми трубами используйте пальник мощностью 800Вт, который настроен на температуру нагрева в 270 0 С. Ни больше, ни меньше ставить температуру не рекомендуется. Нагретая муфта одевается на выходное отверстие крана. Весь процесс, при соответствующей подготовке занимает не более 5-10 минут. Не забывайте ставить в местах подключения термостатические регуляторы.

Для справки: трубы, подведенные к радиатору, должны быть геометрически правильно расположены, без натяжения и наклонов. В противном случае место соединения будет находиться под постоянным напряжением, а созданный наклон магистрали нарушит нормальную циркуляцию воды в системе.

Что бы получить представление о том, каким образом выполняется финишная работа: подключение труб к радиатору, предлагаем вам посмотреть это видео.

Пайка полиэтиленовых труб встык и с помощью электромуфты

Трубы на основе пластиков являются отличной заменой стальным, бетонным и другим в строительстве канализационных и газопроводных магистралей. Для получения качественной неразъемной транспортной системы применяется пайка полиэтиленовых труб.

Обычно пайка осуществляется стыковым либо электромуфтовым способом. В обеих технологиях лежит общий физический принцип. Он основан на действии взаимопроникновения молекул, из двух соединяемых поверхностей изделий ПЭ или ПВХ. Однако имеется и ряд существенных различий между этими двумя технологиями. Чтобы шире раскрыть все особенности стыковой и электромуфтовой сварки, рассмотрим их отдельно.

Технология пайки труб из полиэтилена встык

Стыковая пайка наиболее востребована при монтаже напорных трубопроводов, канализации и газопроводов. Чтобы сварные соединения отвечали прочностным характеристикам, на предварительном этапе следует выполнить условия стыковки сварных элементов:

• монтаж труб можно проводить, если они изготовлены из одного и того же материала;
• свариваемые трубы должны иметь ровные и чистые торцевые поверхности;
• пайка осуществляется при строгой соосности ПЭ труб с применением центратора.

Переходя непосредственно к сварке, нужно учитывать температурный режим процесса

На этом этапе монтажных работ принимается во внимание то обстоятельство, что полиэтилен, ПВХ, а также другие аналогичные пластмассы имеют значительную степень линейного и объемного расширения при нагревании

Быстрый разогрев приводит к неравномерному распределению температуры с образованием больших перепадов давления в соседних точках зоны соединения, что может вызвать нежелательные концентрации напряжения внутри шва.

Дальнейшая технология пайки ПЭ труб сводится к следующим операциям:

1. С помощью нагревательного элемента, который устанавливается между свариваемыми трубами, торцы начинают разогреваться с учетом заданного температурного режима: трубы ПНД — до 220°С, ПВД — до 200°С. Торцы к нагревателю подводятся в ручную. Затем, используя гидрозажим, обеспечивается надежное прилегание их к термоэлементу под давлением 0,6-0,8 кгс/см².
2. Выдержав необходимое время, трубы разводят в стороны, нагреватель убирают, а торцы труб соединяют под давлением 1,0- 2,0 кгс/см² в зависимости от марки полиэтилена.
3. Последняя операция — охлаждение шва, происходит естественным путем при выдержке давления в течение определенного времени.
4. В конце технологии производится контроль прочности сварного соединения, его размера и конфигурации грата. После извлечения трубы из зажимов шов маркируют, присваивая ему порядковый номер.

Пайка труб на протяжении всего процесса постоянно контролируется по давлению и времени. Изменение и сверка этих параметров происходит согласно циклограмме.

Электромуфтовая пайка труб

Пайка полиэтиленовых труб электро-фузионным способом используется тогда, когда трубы имеют различную толщину стенок. Сфера применения: низконапорные трубопроводы (дренаж, самотечная канализация), врезка в уже проложенный трубопровод, ремонт и замена элементов. Главное отличие муфтового соединения от стыкового — это более качественная пайка труб при существенной разнице их диаметров.

Другое преимущество такой пайки состоит в скорости, простоте работы и возможности проводить их на небольших участках. Принцип сварки с использованием электромуфт заключается в расплавлении торцов труб закладной металлической спиралью, а технология этого процесса выглядит так:

• торцы ПНД или ПВД труб очищаются от грязи и обезжириваются;
• на один из концов трубы надевается электромуфта и зажимается с помощью позиционера;
• после совмещения торцов труб муфта смещается обратно таким образом, чтобы место стыка пришлось ровно на ее середину;
• на клеммы электромуфты подается рабочее напряжение, процесс нагрева осуществляется в автоматическом режиме;
• пайка считается законченной по показаниям отверстий фитинга, из которых должен появиться расплавленный полиэтилен;
• остывание шва должно проходить без принудительного охлаждения в состоянии полной неподвижности.

Пластиковые трубы ПЭ и ПВХ уверенно вытесняют металлические в быту и промышленности.

Происходит это в силу того, что они часто превосходят последние по таким характеристикам, как химическая инертность материала, относительно легкий монтаж, простота в обслуживании, незначительные местные сопротивления в магистрали, большой гарантийный срок службы (до 50 лет).

Что касается технологии, следует заметить, что пайка ПЭ труб предполагает значительную степень культуры монтажных работ и хорошее знание предмета. Решить это вопрос можно за счет подготовки специалистов на базе профильных учебных заведений.

Укладка трубопроводов

Если требуется укладка трубопровода в земле, можно использовать как траншейный, так и бестраншейным способ ее осуществления. Оба варианта имеют свои особенности.

Прокладка полиэтиленовых труб в земле

Траншею под полиэтиленовые трубы необходимо правильно подготовить. Если ее дно твердое и плотное, требуется создание «подушки». Для этого его нужно вымостить песком толщиной от 10 до 15 сантиметров. На расстоянии 2 метров до смотрового колодца его следует утрамбовать.

На дне траншеи не должно быть камней, замерзших комков грунта или какого-либо мусора. Если земля является слишком рыхлой, ее нужно дополнительным образом укрепить. Для этого можно использовать геотекстиль.

Если характеристики грунта оптимальные, а дно траншеи ровное, можно обойтись без прокладывания «подушки» из песка. В таких ситуациях специалисты рекомендуют лишь сделать небольшую выемку у основания.

Грунт над трубой трамбовать не рекомендуется. Этот процесс можно делать только лишь по бокам от того места, где проложена система.

Бестраншейная укладка трубопровода

Если траншею выкопать невозможно из-за пересечения ее с дорогой, рельсами или каким-либо другим препятствием, для укладки трубопровода из полиэтиленовых труб можно использовать бестраншейным метод горизонтально направленного бурения. Таким образом можно разместить под землей системы длиной до 100 метров и шириной до 630 миллиметров.

Бурение может быть двух типов, таких как:

1. Управляемое. Оно с помощью проходческих машин. Они могут использовать промывочное или пилотное бурение грунта.
2. Неуправляемое. Оно производится двумя способами: без осадных труб (таранной ракетой, вытесняющим или шнековым бурением) и с обсадными трубами (буровое нагнетание, бурение проколом, ударное и таранное бурение).

На видео показан процесс бурения (прокол) для подземной укладки труб.

Выбор того или иного способа бестраншейной укладки трубопровода зависит от возможностей заказчика и особенностей грунта.

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

На заметку! Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Система полива

Схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

1. Базальтовые утеплители в виде готовых цилиндрических модулей.
2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

Изоляция для труб из вспененного полиэтилена По статистике,  глубина промерзания грунта зимой в России превышает 1 метр. Для глины и суглинка Москвы и области это…

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Разморозка труб водопровода и канализации Россия находится в суровом климатическом регионе, поэтому в зимний и ранневесенний периоды существует риск…

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Паяльные аппараты

Инструкция по пайке полиэтиленовых труб подразумевает использование специального сварочного устройства. По своей конструкции паяльный аппарат напоминает электрический утюг. В основе устройства — массивный стальной нагревательный элемент, где на поверхности находятся металлические съемные насадки различных диаметров.

Выполнение стыковочной сварки отличается особой сложностью. Как правило, в составе специального сварочного оборудования находится не только нагревательная часть, но и система центрирования свариваемых элементов. Чаще всего оборудование для прямой сварки, как и непосредственно техника спайки, нечасто используется в домашних условиях. Приоритетом применения в этом случае является промышленная сфера.

Помимо паяльника, для работы также будут необходимы:

• рулетка;
• труборез;
• шейвер (для армированных труб);
• угольник;
• состав для обезжиривания;
• маркер.

Фланцевые соединения и переход на металл

В водопроводе могут быть установлены элементы системы, имеющие не резьбовое, а фланцевое соединение. Обычно это краны или другая запорная или регулирующая арматура. Для соединения с такими элементами есть специальные фитинг для ПНД. С одной стороны находится стандартны компрессионный вариант, с другой — фланцевый. Установка стандартная — при помощи обжимной гайки с одной стороны, прокладок и болтов- со стороны фланца.

Фитинг для фланцевого соединения ПНД

При устройстве водопровода из полиэтиленовых труб также могут возникнуть вопросы насчет соединения полиэтилена и металла. Для этих случаев используются фитинги, с одной стороны которых имеется резьба. Она может быть наружной или внутренней — зависит от типа устанавливаемого устройства или перехода. Такие фитинги есть прямые, есть в виде угла на 90°.

Фитинги для перехода с ПНД на металл

Установка стандартная — резьба (с подмоткой аккуратно) с одной стороны и обжимная гайка с другой.
