Как сделать водопровод из полипропиленовых труб

Пайка полипропиленовых труб

Одной из самых важных и сложных операций, связанных с обустройством водопровода из полипропилена своими руками, является пайка труб. Она может выполняться как на столе, так и непосредственно по месту монтажа. В первом случае собираются сложные участки с множеством поворотов. Впоследствии они устанавливаются на клипсы, прикрученные к стене. Пайка полипропиленовых труб по месту нужна для того, чтобы соединить все эти участки в единую систему подачи холодной и горячей воды.

Паяльник для полипропиленовых труб с цилиндрическим нагревательным элементом

Шаг 1. Состыкуйте подготовленную для пайки трубу с соответствующим фитингом «всухую». Если она входит в него свободно – значит, вы столкнулись с браком или изделиями низкого качества. Паять их друг с другом нежелательно – впоследствии данное соединение в линии водопровода будет протекать.

Трубу нужно состыковать с фитингом

Шаг 2. Специальными ножницами отрежьте кусок трубы нужной длины.

Резка трубы

Шаг 3. Зачистите торец полипропиленовой трубы.

Шаг 4. Обезжирьте и насухо вытрите конец полипропиленовой трубы, предназначенной под пайку.

Обезжиривание конца трубы

Шаг 5. Отметьте маркером, на какую глубину отрезок трубы войдет в фитинг.

Отмечается глубина входа в фитинг

Шаг 6. Подберите насадку под внешний диаметр трубы и внутренний фитинга, установите на нагревательный элемент аппарата для пайки.

Шаг 7. Включите инструмент, установите на нем температуру +260°С и дайте прогреться. Когда аппарат для пайки будет готов – зажжется соответствующая лампочка на нем.

Включение паяльника

Шаг 8. Одновременно зафиксируйте на соответствующих концах насадки фитинг и полипропиленовую трубу. При этом они должны быть сразу повернуты в правильном направлении.

Фиксация трубы и фитинга

То же, но вблизи

Шаг 9. Труба и фитинг должны прогреваться при температуре +260°С от 5 до 12 секунд, в зависимости от диаметров изделий.

Шаг 10. После этого снимите с насадки трубу и фитинг, вставьте один в другой. Чтобы повернуть и правильно сориентировать изделия друг относительно друга, у вас будет около 4-5 секунд. Затем в течение некоторого времени держите трубу и фитинг неподвижно, чтобы они надежно спаялись.

Труба помещается в фитинг

Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра

Разрез, показывающий пример качественной пайки полипропиленовых труб

После этого соединение полностью готово к монтажу. А пускать по нему воду можно уже через час после завершения пайки. При качественных материалах и инструменте, а также при полном соблюдении инструкций у вас получится соединение с высочайшей степенью прочности и герметичности.

Водопровод из полипропилена своими руками

У полипропиленовых труб много преимуществ

Маркировка на трубах из полипропилена

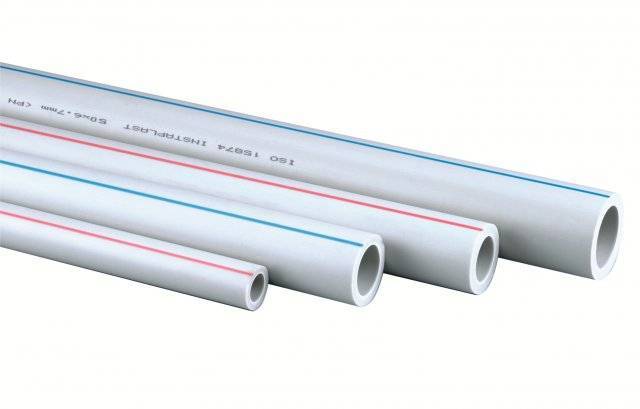

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

SONY DSC

PN10

PN16

PN20

PN25

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Закрытый монтаж трубопроводов

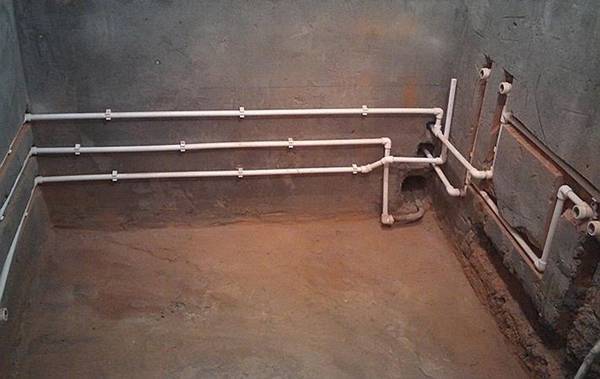

Открытый монтаж трубопровода

Короб для труб своими руками

Последовательная разводка труб

Параллельная разводка водопровода

Схемы подключения водозаборной арматуры

Демонтаж старого водопровода

Разметка труб и фитингов водопровода из полипропилена

Установка клипс

Сборка основных линий

Монтаж трубопровода из полипропилена

Процесс монтажа водопровода

Установка подводящих труб и арматуры

Паяльник для полипропиленовых труб с плоским нагревательным элементом

Пальник для полипропиленовых труб с цилиндрическим нагревательным элементом

Трубу нужно состыковать с фитингом

Резка трубы

Обезжиривание конца трубы

Отмечается глубина входа в фитинг

Включение паяльника

Фиксация трубы и фитинга

То же, но вблизи

Труба помещается в фитинг

Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра

Разрез, показывающий пример качественной пайки полипропиленовых труб

Схема устройства полипропиленовой трубы

Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)

ПП изделия подходят для устройства отопительных систем

Водопровод из полипропиленовых труб

Демонтаж водопровода

Короб из гипсокартона в ванной комнате

Установка счетчиков воды

Технология самостоятельной прокладки

Сначала следует прорисовать схему новой водопроводной системы, ее разводку. Здесь главное – минимизировать количество поворотов, обводов и соединений. Перехлесты делать следует лишь в случае крайней необходимости.

При правильной прокладке и монтаже водопровода из полипропиленовых труб от стояка сперва должен идти запорный вентиль, затем фильтр грубой очистки и по необходимости редуктор давления, а потом водосчетчик. Далее выполняется разводка к местам подключения сантехники. Она может быть последовательной либо коллекторной.

Первый вариант экономичен и самый простой в реализации. При нем выполняется последовательное подсоединение сантехнических устройств посредством тройников и отводов от основной трубы. Главный недостаток – в кранах возможны перепады давления потока воды при одновременном их открытии в нескольких точках.

Алгоритм пайки полипропиленовых труб:

  1. На паяльнике выставляется температура в 260-280 С.
  2. От трубы отрезается отрезок нужной длины и зачищается его торец, чтобы не было заусенцев.
  3. Место спайки обезжиривается специальным составом.
  4. Фитинг и торец трубы на несколько секунд совмещаются с насадкой паяльника (при диаметре в 16-20 мм потребуется 4-5 секунд, 25-32 мм – 6-7 секунд, а при 40 мм не менее 10 секунд).
  5. Затем они плавно вставляются один в другой до упора и удерживаются неподвижными 5-10 секунд. Можно приступать к следующему соединению. Через пару минут пластик полностью затвердеет, соединившись в единый монолит.

При профессионально выполненной пайке внутри не должно образовываться перегородок из расплава. А они обязательно появятся, если полипропилен передержать на паяльнике и перегреть его.

Для закрепления трубопровода на стене используются пластиковые клипсы, размещаемые в точках угловых сочленений и через каждые полметра на прямых отрезках.

Итоги

Самостоятельный монтаж водопроводных труб из полипропилена несложен. Достаточно пару раз потренироваться с паяльником и можно все будет сделать своими руками, без привлечения высокооплачиваемых сантехников. Также вы можете посмотреть видео по монтажу водопровода из полипропиленовых труб:

https://youtube.com/watch?v=8jOI8k-KkUk

https://youtube.com/watch?v=8jOI8k-KkUk

Монтаж водопровода из полипропилена своими руками

Металлические трубы, массово применявшиеся в течение многих лет в системах водоснабжения, уходят в прошлое. На смену им пришел материал последнего поколения — полипропилен. Водопровод из полипропилена своими руками отличается простотой монтажа, устойчивостью к высоким температурам и химическим веществам.

Основными преимуществами полипропиленовых труб являются:

  • срок эксплуатации труб для горячей воды — более 25 лет, для холодной — более 50;
  • высокая устойчивость к коррозии;
  • гладкая внутренняя поверхность стенок предотвращает образование наростов;
  • низкое гидравлическое сопротивление;
  • экологичность материала;
  • герметичность сварных швов;
  • высокая прочность;
  • простота монтажа.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Обустройство канализационной системы из полипропиленовых труб

При создании канализации часто применяют канализационные ПП трубы. Процесс их укладки имеет особенности, которые следует учитывать.

Оборудовать своими руками канализационную систему в собственном доме поможет внимательное изучение правил и инструкции монтажа полипропиленовых труб:

  1. Трубопровод прокладывают под небольшим, примерно 3-сантиметровым, уклоном в сторону расположения стока.
  2. Когда трубы будут находиться в холодном помещении, их следует дополнительно утеплить минеральной ватой.
  3. Не допускается выполнение резких поворотов коммуникаций, а точнее – под прямым углом. Вместо них применяют полуотводы.
  4. Обязательным элементом канализации является фановая вентиляционная конструкция, предотвращающая проникновение неприятных запахов в помещения.
  5. Унитаз нужно подключать после установки раковины, иначе срыва водяного затвора не избежать.

Наружную линию канализации прокладывают в определенной последовательности с учетом некоторых нюансов:

  1. Определяют диаметр ПП труб, который зависит от количества людей, которые проживают в домовладении.
  2. От канализационного стока роют траншею в направлении септика или выгребной ямы, соблюдая уклон, размер которого зависит от глубины промерзания почвы или же трубопровод утепляют.
  3. На дно укладывают песчаную «подушку», минимальная ее толщина должна составлять 20 сантиметров.
  4. Прокладывают трубопровод, не допуская провисания его участков – в противном случае места соединения в скором времени разрушатся.

Самостоятельный монтаж канализационной магистрали поможет значительно сэкономить, но только при условии, что он будет грамотно выполнен.

Монтаж трубопроводов из полипропиленовых труб

Прокладка полимерных трубопроводов с холодной и горячей водой начинается с подготовительных работ. Сначала продумывается расположение водоводов. Затем подготавливается специальный инструмент, приобретаются полипропиленовые трубы и соединительные элементы — фитинги.

Монтажные приспособления приобретаются в собственность или берутся в аренду. Основным специальным инструментом является паяльник. По возможности также рекомендуется обзавестись труборезом.  Еще понадобится рулетка, маркер и гаечные ключи.

Последовательность

Монтаж полипропиленовых труб не требует особых действий от исполнителя. Хотя минимальные навыки работы с полипропиленом все же необходимы. В противном случае возникнут неприятности при эксплуатации водопроводной сети.

Монтаж выполняется в следующей последовательности:

  • отрезают отрезки труб требуемой длины;
  • удаляются с торцов деталей заусенцы;
  • подготавливаются нужные фитинги;
  • на паяльник устанавливаются насадки требуемого диаметра;
  • сварочный инструмент нагревается до температуры 260ºС;
  • соединяемые элементы вставляются и надевают на нагретые насадки;
  • полипропиленовые детали нагреваются расчетное время в зависимости от диаметра;
  • стыкуемые элементы снимаются с паяльника и быстро соединяются между собой.

Во время пайки труба вставляется в фитинг до упора без прокручивания. Затем соединение фиксируется в неподвижном положении минимум на 30 секунд в зависимости от толщины стенок деталей. Действие позволяет получить герметичный стык после отверждения нагретого полимера.

Особенности

Рекомендуется полипропиленовые трубы прокладывать строго в горизонтальном и вертикальном направлении. Когда линии ХВС и ГВС размещаются рядом друг с другом, необходимо трубопровод с холодной водой укладывать выше горячей магистрали.

Полипропилен имеет меньшую жесткость по сравнению со сталью. Поэтому установка пластиковых труб проводится с использованием большего числа крепежных узлов.

Способы монтажа

Сантехнический узел в новом исполнении представляет собой отдельное помещение, где создан индивидуальный дизайн. Открыто проложенные трубы даже из полипропилена не станут украшением интерьера. Поэтому часто трубопроводы монтируют в стенах и полу.

Однако не во всех местах требуется уникальный интерьер. В этом случае трубы прокладывают открытым способом. Оба метода наделены своими особенностями.

Открытая прокладка

Когда трубы монтируются открытым способом, появляется доступ к любому элементу водопровода. Не замурованные трубопроводы в туалете и ванне это легкое обслуживание системы. При необходимости всегда появляется возможность провести ремонт, не нарушая целостности отделки помещений.

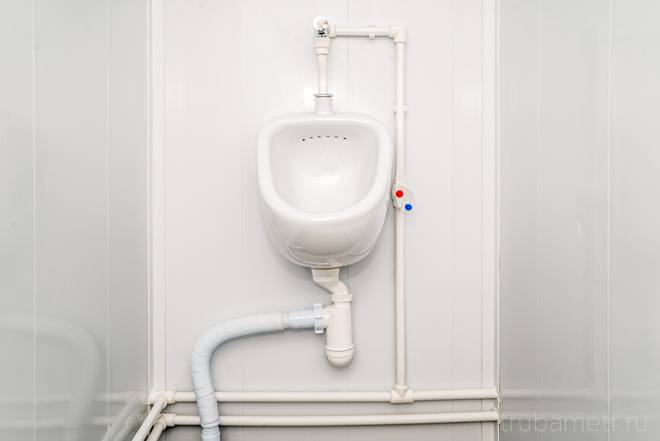

Полипропиленовые трубы в туалете

Открытая прокладка полипропиленовых труб без труда осуществляется своими руками. Ведь такой монтажный процесс требует немного сил и применения небольшого количества инструмента.

Недостатком открытой прокладки является возможность повреждения полипропиленового трубопровода при выполнении других монтажных работ или даже во время уборки. Однако на пластиковые трубы нужно воздействовать с большим усилием для нарушения их целостности.

Открытая прокладка также портит интерьер туалета и ванной. Кроме того, людям может мешать шум, создаваемый перемещаемой водой.

Для уменьшения негативных эффектов от открыто проложенных труб можно выполнить монтаж короба, например, из гипсокартона. Потом конструкция отделывается тем же материалом, который использовался на стенах и/или полу.

При установке короба нужно предусмотреть технический люк. Он позволит получить доступ к счетчикам воды, фильтрам, манометрам, шаровым кранам и другой арматуре.

Лучше всего, если такие элементы системы будут располагаться максимально компактно в одном месте. Это позволит не создавать несколько технических люков.

В некоторых случаях выполняется монтаж разборного короба. Такая конструкция позволяет получить доступ практически ко всей системе. Благодаря разборному коробу удастся удобно проводить ревизию и профилактические мероприятия, чтобы сеть работала безаварийно и эффективно максимально долго.

Скрытая укладка

Этот способ монтажа полипропиленовых труб подразумевает создание штроб в стенах. Они представляют собой ниши, которые прорезаются болгаркой со специальным режущим элементом по камню. В случае с гипсовыми перегородками и стенами трубопроводы прокладываются внутри конструкций.

Водопровод в ванной комнате из полипропиленовых труб

При осуществлении скрытой укладки труб необходимо помнить о следующих нюансах:

  • Нельзя резать специальные ниши для трубопроводов в перекрытиях. В противном случае будет повреждена арматура в пустотных плитах. Поэтому конструкции потеряют прочность. При необходимости прокладки труб в полу нужно выполнять стяжку.
  • Смесь из цемента и песка создает дополнительную нагрузку на перекрытия. Это тоже уменьшает их прочность. При большом весе стяжки плиты могут треснуть.
  • Не рекомендуется создавать штробы в несущих стенах. Выполнение специальных ниш в каркасе здания может нарушить его целостность. В результате произойдет обрушение стен.
  • Не запрещено выполнять штробы в стенах из блоков и кирпича. Конструкции из пустотных панелей всегда обязаны оставаться целыми.

Если человек не уверен в правильности выполнения монтажных работ относительно прокладки водопровода и создания штроб, можно обратиться за помощью к профессионалам. Специализированные компании также помогут при необходимости подготовить проект перепланировки.

Специалисты даже возьмут на себя заботы относительно получения официального разрешения, позволяющего объединить ванную с туалетом или изменить конфигурацию помещений.

Закрытая укладка позволяет спрятать трубы в строительные конструкции здания. Это существенный плюс такого метода. В результате удастся создать приятный и гармоничный вид в ванной комнате и туалете.

Минусы

Недостатком скрытой прокладки трубопроводов является невозможность контролировать состояние системы и проводить ремонтные работы. В последнем случае придется нарушать целостность отделки, а при утечке даже компенсировать убытки соседей на нижнем этаже.

Полипропиленовые трубы соединяются с помощью пайки. Этот способ позволяет создать надежные стыки. Поэтому пластиковые трубопроводы разрешено прокладывать в стенах. Главное, чтобы сварка была выполнена качественно.

Рекомендуется выполнять работы согласно ГОСТ. В нормативных документах сказано, что места соединения труб нельзя замуровывать в стены и пол. Ведь именно на таких участках чаще всего возникают протечки.

Виды радиаторов для обвязки

Для установки системы отопления необходимо выбрать тип радиатора. Различные виды отопительного оборудования отличаются по крепежу к стене, материалам изготовления, подключению труб. Сегодня производители предлагают следующие варианты:

Устройство секционных радиаторов.

  1. Панельные стальные батареи, выполненные в виде относительно тонких сплошных панелей. Подключение таких радиаторов может быть боковым либо нижним.
  2. Секционные облегченные, изготовленные из алюминия. Также часто используются биметаллические. Такие батареи можно подключать по одной либо нескольким секциям, соединение с общей системой боковое, трубы полипропиленовые подходят идеально.

Для квартир, где имеется центральное отопление, используются биметаллические радиаторы (чугунные применяются все реже, это объясняется их большим весом, громоздкостью, хрупкостью). Связано это с тем, что в воде, которая подается в систему отопления, часто находится щелочь, песок, которые могут повредить остальные типы радиаторов.

Для частного дома же отлично подходят алюминиевые, стальные панельные радиаторы, при этом необходимо соблюдать все условия для подключения (для медного трубопровода используются стальные и алюминиевые радиаторы, для обычного — можно только алюминиевые).

Комплектующие для подключения радиаторов

Отопление — это довольно сложная система, подключение которой требует участия специалиста. Кроме радиаторов и труб, необходимо приготовить и комплектующие, без которых соединение будет просто невозможным.

Комплект подключения состоит из:

Комплектующие для подключения радиаторов.

  • набора, включающего заглушку, переходники, ручной воздухоотводчик, ключ для выпуска воздуха из батарей плюс трубы;
  • футорки, или переходники, которые имеют праву и левую резьбу;
  • специальные инструменты для навинчивания переходников.

Запорная арматура для батарей тоже требуется, не стоит забывать и про трубы. Сюда же относятся шаровые краны, вентили для прекращения подачи рабочего потока либо его регулирования.

Выбор труб и соединительных элементов

Существует несколько марок полипропиленовых (ПП) труб:

• PN10: имеют достаточно тонкие стенки, предназначены только для подведения холодной воды и монтажа теплых полов при максимальном нагреве +45°С;

• PN20: используются в системах канализации и холодного или горячего водоснабжения ; при этом температура воды в них не должна превышать +80°С, для упрочения армируются; при маркировке изделий для горячей воды используется вертикальная красная полоса ;

Трубы для холодной и горячей воды

• PN25: предназначены для монтажа отопительных сетей с рабочей температурой теплоносителя до +95°С; для усиления прочности армируются;

• PN16: встречается реже; применяется для горячего и холодного водоснабжения. допустимая температура в трубах +60°С.

Для проведения водопровода в частных домах используют трубы 20 мм, оборудования стояков 5-этажек – 25 мм, 9-этажных домов и более высоких строений – 32 мм. Разводка же в квартирах осуществляется трубами 20 мм. При монтаже вентиляции используются диаметр 400 мм. Для наружной разводки и заглубления их в землю следует применять гофрированные изделия, имеющие большую устойчивость к просадке грунта.

Трубы пропиленовые гофрированные

Важно! При подводе горячей воды трубы слишком большого диаметра использовать не рекомендуется, т.к. слишком высокая тепловая нагрузка будет способствовать их размягчению

Устойчивость к температурным колебаниям и давлению определяются толщиной их стенок и видом полимера (они могут изготавливаться из блоксо-, рандомсополимера полипропилена или специального трудновоспламеняемого состава). С целью увеличения прочности могут дополнительно армироваться стекловолокном или фольгой.

Армированные и неармированные трубы
