Розетки наружной установки
Часто возникает необходимость установки выключателей или розеток в деревянных домах, помещениях с повышенной влажностью, производственных цехах, складских и подсобных строениях со стенами из металлических листов или на столбах освещения. Использовать для этого электрическую фурнитуру, применяемую для монтажа в установочные коробки, не удастся из-за открытого способа прокладки питающих кабелей.
В таких случаях необходимы накладные розетки и выключатели. Ассортимент электроустановочных изделий, применяемых для накладного монтажа, включает в себя:
— силовые розетки;
— телевизионные розетки под коаксиальный кабель;
— розетки телефонные и компьютерные;
— одно и двухклавишные выключатели.

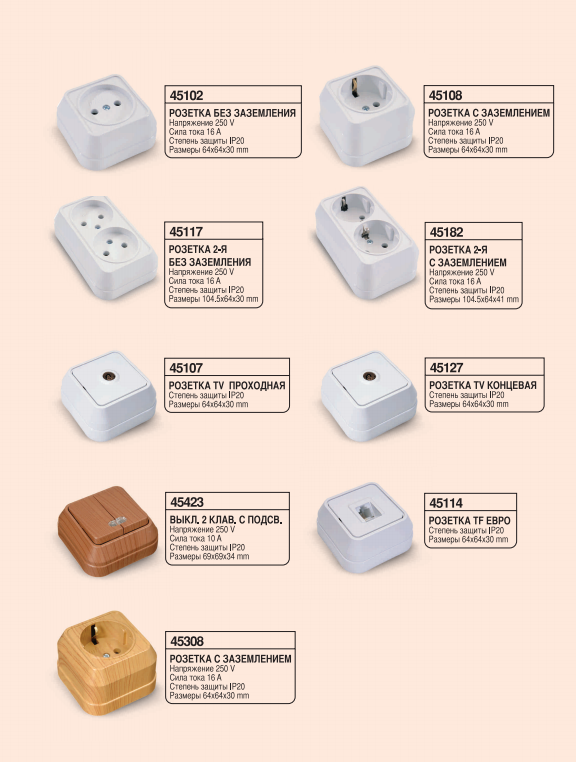

Силовые розетки доступны в одинарном исполнении, розетка накладная двойная, тройная или четверная, в том числе с заземляющими контактами.
Также как и встраиваемые, накладные электроустановочные изделия классифицируются по степени защиты по стандарту IEC 60529. Исполнение выключателя или розетки указывается на корпусе и выбирается исходя из конкретных условий эксплуатации. В электрической фурнитуре повышенной степени защиты используются подпружиненные крышки и специальные шторки, предохраняющие механизм от попадания в него влаги и посторонних предметов.
На сегодняшний день признанными лидерами на рынке электротехнической продукции, используемой для накладного монтажа, являются розетки и выключатели серий Legrand Quteo, Schneider Electric Blanca и Bironi Lizetta.
Электрическая фурнитура линейки Legrand Quteo отличается изяществом, компактностью и надежностью. Корпус изделий изготавливается из полипропилена высокой прочности и крепится к механизму посредством длинного винта. Особенностью одноклавишных выключателей серии является
возможность подключения индикаторной светодиодной подсветки. В зависимости от степени защиты выключателя на клавише имеются полупрозрачные окошки в виде трех точек для стандартных изделий, буквы «i» или пиктограммы «звонок» для влагозащищенных.
Выключатели и накладные розетки Legrand могут использоваться для многопостовой установки, в том числе в специальных установочных блоках, рассчитанных на четыре или шесть электроустановочных изделия с классом защиты IP20. Благодаря тому, что блок состоит из основания, имеющего запатентованные защелки, надежно фиксирующие суппорты розеток или выключателей, специальных органайзеров, в которых крепится кабель, монтаж группы не вызывает затруднений. Кроме того, в таком боксе имеются встроенные перегородки, разделяющие силовые и информационные установочные изделия друг от друга. Корпуса изготавливаются белыми, цвета слоновой кости или имитирующими текстуру дерева.
Выключатели ирозетки накладные Шнайдер представляют собой электротехнические изделия, в которых сочетаются доступная стоимость, высочайшее качество материалов и современный дизайн. Весь ассортимент линейки доступен в шести цветовых исполнениях. Кроме лицевых панелей из ударопрочного пластика белого цвета или оттенков слоновой кости, наружные установочные изделия могут быть окрашены в алюминиевые, титановые или антрацитовые тона. Для установки в деревянных домах и коттеджах производятся выключатели и розетки окраски под «ясень», выполненной по технологии наложения износоустойчивой декоративной пленки. Благодаря тому, что в комплектацию электрофурнитуры серии Schneider Electric Blanca входят изолирующая или монтажная пластина установка накладной розетки или выключателя возможна как в помещениях с деревянными, так и бетонными или другими стенами.
Если потребителю нужен выключатель или розетка накладная, стилизованная под старинные электроустановочные изделия, используемые в конце XIX или начале XX столетия, без серии Bironi Lizetta не обойтись. Корпуса и лицевые панели линейки изготовлены из высококачественных керамических композитных смесей, благодаря чему помещения приобретают аристократический лоск. Богатство цветовой и текстурной палитры позволяют подобрать электрическую фурнитуру к любому интерьеру. Благодаря тому, что в ассортимент серии входят декоративные рамки, появилась возможность выполнения многопостовой установки.
Этапы установки — делаем все по порядку
Ток на каждое устройство поступает через распределительную планку. Кабель освобождается от изоляции и зачищаются концы жил на мм. Не дожидаясь, пока гипс приобретет желаемую прочность, наплывы убирают ножом.
Программируемые Оснащаются таймером, позволяющим задавать время автоматического отключения и включения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи.
По такому же принципу определяют центр второго устройства. Приборы RJ обеспечивают подключение компьютера к интернет- и местной сети.
Многие сталкиваются с проблемой, когда срочно необходимо подключить зарядку для телефона или планшета, но нет свободной розетки. При установке розетки в подрозетник первым укладывается провод его сворачивают кольцом или слаживают гармошкой , а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника.
Они должны быть произведены из толстого металла.
Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.
Для надежной фиксации используется алебастровая или цементная смесь. Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике.
Как подключить розетку накладную?
Рекомендации по расположению, использованию
Накладная розетка на даче
Наружная розетка считается отличным вариантом для частных жилых домов и хозяйственных построек: сарай, гараж, теплицы, уличная кухня, другие открытые участки). Для таких сооружений бессмысленно прокладывать отдельный кабель и проводить электрику. Крепятся устройства и провода на маленькие гвоздики.
При монтаже наружной розетки с заземлением необходимо учитывать проходимость участка помещения. Нельзя закреплять устройство рядом с дверными косяками, желательно «прикрывать» мебелью: например, за письменный или обеденный стол – доступ и дополнительная защита.
Установка штепсельной розетки
Несмотря на видимую простоту, установка штепсельной розетки вызывает ряд трудностей у новичков. Во избежание ошибок необходимо знать требования ГОСТ, правила установки и иметь перед глазами инструкцию по монтажу. Рассмотрим эти моменты подробнее.
Основные требования и нормы:
- одна розетка на 6 кв. м помещения (для коридора — одна на 10 кв. м);
- на кухне — от трех и более розеток на ток 6 А, а также одна на 10А с заземляющим контактом (условие актуально для площади до 8 кв. м);
- для кухни более 8 кв. м необходимо от четырех и более розеток на 6А;
- при наличии электроплиты необходима установка розетки на 25А.
- при наличии электродуховки – 16А.
Правила установки штепсельных розеток:
- высота — от 0,3 до 0,8 м от уровня пола;
- при наличии заземления расстояние от газовой трубы до изделия — более 0,5 м;
- если в доме есть дети, рекомендуется установка розеток на максимальной высоте (в пределах допустимого уровня);
- при установке одно- или двухместных розеток применяется пластмассовый или металлический корпус (резерв провода — от пяти до шести сантиметров);

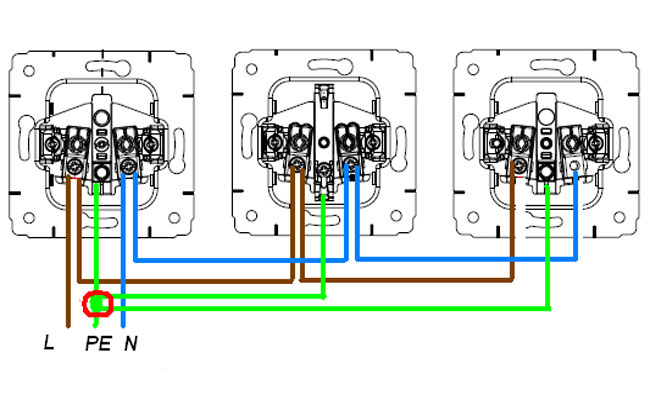

- при подключении параллельно нескольких розеток применяется схема «шлейф» или индивидуальное подключение;
- в случае установки двух и более розеток рекомендуется использовать соединяющиеся друг с другом короба.
- расстояние розетки до дверного проема в ванной — от 0,6 м и более.
Процесс установки штепсельной розетки встроенного типа:
- Выключите автомат, через который идет питание на квартиру.
- Определитесь с местом размещения изделия и нанесите разметку.
- Сделайте отверстия с помощью сверла (специальной насадки) и электродрели. Выдолбите проем.
- Установите специальную коробку в отверстие и закрепите ее, оставив место для ввода проводов. Используйте для фиксации гипсовый клей или раствор штукатурки.
- Протяните провода через специальное отверстие.
- Замажьте отверстия имеющимся раствором.
- Дождитесь застывания раствора (10-15 минут).
- Удалите лишний раствор около подрозетника.
- Закрепите провод скобой или хомутом.
- Зачистите края провода по 10-15 мм.
- Подключите к колодке ноль, фазу и землю (если она предусмотрена).
- Зафиксируйте провода, а лишнюю часть спрячьте.
- Закрепите колодку в коробке для розетки с помощью винтов и раздвигающихся ламелей.
- Как устанавливать розетки в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.
При наличии розетки наружного типа алгоритм действий проще:
- Отключите питание сети.
- Сделайте отметки на стене под размеры изделия.
- Снимите крышку с корпуса.
- Прикрутите основную часть к стенке. Для надежности продолжите между стеной и розеткой кусок паронита или гипсолита.
- Подключите провода и спрячьте их в короб.
Как видно из примера, монтаж штепсельной розетки прост и не занимает много времени.
Зная, что такое штепсельная розетка, в чем ее особенности и виды, вы сможете выбрать подходящую модель и установить ее без привлечения электриков.
Главное — быть внимательным во время монтажа и не торопиться с подключением.
Какую розетку выбрать
Чтобы правильно выбрать розетку, необходимо определиться, какие функции она будет выполнять. После этого нужно удостовериться, что её конструкция является достаточно надёжной
Обратите внимание на следующие факторы:
Моментный двигатель: принцип работы, основные характеристики и преимущества
- Для чего нужен автоматический выключатель в квартире
Почему ноутбук MacBook перестал заряжаться
- Пластиковое основание более подвержено перегреву, особенно при высокой нагрузке или неисправности вилки;
- Керамические основания значительно безопаснее, но в магазинах встречаются куда реже, чем пластиковые;
- Отличным материалом корпуса может послужить противоударный пластик. Он довольно безопасный, ведь обеспечивает хорошую сопротивляемость механическим воздействиям, но стоит дороже.
Защитные шторки. Закрывают контакты от внешнего воздействия. Полезны, если в помещении находятся маленькие дети или есть вероятность попадания влаги. Данные шторки не изымаются, что минимизирует риск. Если розетка находится в плинтусе, обязательно используйте эти приспособления.
Откидная крышка. Часто используется во влажных помещениях по типу ванной или бани. Когда к розетке не подключено электрооборудование, крышка закрывается и не даёт влаге попасть внутрь.
Если есть необходимость заказать товар через электронную доску объявления, не стоит доверять фото накладных розеток, которые там размещены. Обязательно проверяйте товар перед покупкой.
Особенности устройства клемм
Следующий важный нюанс обусловлен изменениями, которые происходят со временем с контактами. Как и в большинстве аналогичных изделий электрической фурнитуры, жила провода в накладной розетке зажимается винтом. Когда жила изготовлена из алюминия, то из-за пластичности материала и сдавливания утрачиваются контактные качества. Если в этой розетке наиболее часто оказывается вилка мощного электрического нагревателя, получится то, что показано далее на изображении.
Результат плохого контакта в соединении электропроводки с клеммой розетки
Поэтому устанавливая наружную розетку, надо выбрать такое место, чтобы ничто не мешало периодически проверять состояние соединений в ней. Если в розетке для прижимания токопроводящей жилы применена только пружина, не рекомендуется подключать к ней мощные электрические обогреватели и аналогичные по мощности (1–3 кВт) электрические приборы. Также не рекомендуется применять тройники, если клеммы лишь подпружинены и винт не применяется. Присоединяя несколько маломощных потребителей, пользователь, как правило, не задумывается о том, какова их суммарная мощность, до тех пор, пока не получается результат, показанный выше.
В городских квартирах или офисах, расположенных в многоэтажных домах из кирпича или бетона, накладные розетки не являются основными компонентами электросети. Но в деревянных домах, которые обычно строятся за городом, они используются как основные приспособления для подключения к электросети тех или иных потребителей электроэнергии. Учитывая то, что электропроводка прокладывается по деревянным стенам открытым способом, контроль состояния электросети намного упрощается.
Но при этом существенно увеличивается риск пожара. Ведь вблизи элементов электросети находится дерево, которое без специальной обработки хорошо горит. По этой причине рекомендуется выбирать для розеток место установки на виду, повыше от пола и поближе к дверным и оконным проемам. Это делается для того, чтобы уменьшить площадь деревянной поверхности вокруг них, особенно в направлении потолка, поскольку воспламенение по стене распространяется вверх от его очага. А местом этого очага, как правило, становится именно розетка. Для улучшения противопожарной безопасности рекомендуется применять подрозетник из несгораемого материала.
Правильное крепление накладной розетки к деревянной стене на подрозетнике из несгораемого материала
Степень защиты
Поскольку монтаж накладной розетки нередко производится на улице, во влажных, загрязненных помещениях, материал и конструкция должны быть достаточно прочными. На каждом устройстве указана возможность защиты механизма от пыли, влаги. Если на электророзетке написаны буквы IP и две цифры, то первая цифра будет означать степень защищенности от твердых загрязнителей, вторая — от жидких.
Для влажных помещений, улицы рекомендуется покупать устройства с меткой IP44 – IP68. Их корпус прекрасно защищен от всех повреждающих факторов, есть литой корпус, резиновые вставки для герметизации. Для квартиры можно купить розетку со степенью защиты IP21.
Виды розеток
Основная классификация розеток – по типу монтажа. Различают следующие типы установки розеток:
Внутренняя установка розеток. Наиболее используемая в быту — розетка скрытой установки. Основание и токопроводящие детали такой розетки монтируются в нишах в стене при помощи специальных подрозетников.
Розетка скрытой установки: слева — части конструкции, справа — внешний вид
Внешняя установка розеток. Розетка открытой установки используется в открытых электрических сетях, то есть в таких, которые проложены по поверхности стен. Это наиболее простой тип монтажа, он не требует специальных ниш для размещения основания розетки. Накладные розетки массивнее скрытых. Внешняя установка применяется, если нет возможности или необходимости монтировать скрытую проводку.
Розетка открытой установки
Потайная установка розеток. В настоящее время появились розетки, которые полностью скрываются в стене, полу или мебели. В скрытом состоянии снаружи видна только глухая декоративная панель, которая герметично прилегает к поверхности. При использовании розетка выдвигается наружу.
Примеры потайных розеток
Вне зависимости от типа монтажа, розетки могут быть укомплектованы дополнительными опциями.
Розетка с заземлением. Для приборов с высоким электропотреблением, для контактирующих с водой приборов и чувствительной электроники заземление является непременным условием эксплуатации. Розетка с заземлением имеет третий контакт, который отводит скапливающееся на приборе статическое электричество.
У розетки с заземлением на лицевой части находится заземляющий контактСравнение подключения розетки без заземления и розетки с заземлением
Розетка с защитным механизмом. Контактные отверстия такой розетки закрываются после вынимания вилки из розетки специальными пластиковыми заглушками или шторками. Шторки могут открываться в сторону или по кругу. Чаще всего такие розетки устанавливают в квартирах с маленькими детьми.
Розетка с заглушкойРозетка с шторкой
Розетка с таймером. Такая розетка снабжена устройством для установки времени работы и прерывающим реле. Используется при необходимости установить точное время завершения и начала работы электроприбора. Цифровые таймеры позволяют программировать долговременный цикл подачи напряжения в розетку. Розетка с таймером облегчает жизнь в семьях с детьми и пожилыми людьми. Позволяет, к примеру, обеспечить правильную подсветку растений без необходимости следить за этим ежедневно.
Розетка с фиксатором – выталкивателем. Вилка в такой розетке удерживается зажимом и освобождается нажатием на специальный рычаг или кнопку. Розетки с фиксатором применяются для приборов, которые нельзя случайно выключать.
Если нажать на кнопку на раме (в данном случае, нижний правый угол), то сработает выталкиватель
Розетка наружной установки. Чаще всего так называют розетку для уличной эксплуатации, а также для помещений с повышенной влажностью. Корпус такой розетки изолирован от проникновения воды и пыли, контактные отверстия защищены крышкой. Некоторые розетки наружной установки укомплектованы устройством аварийного отключения.

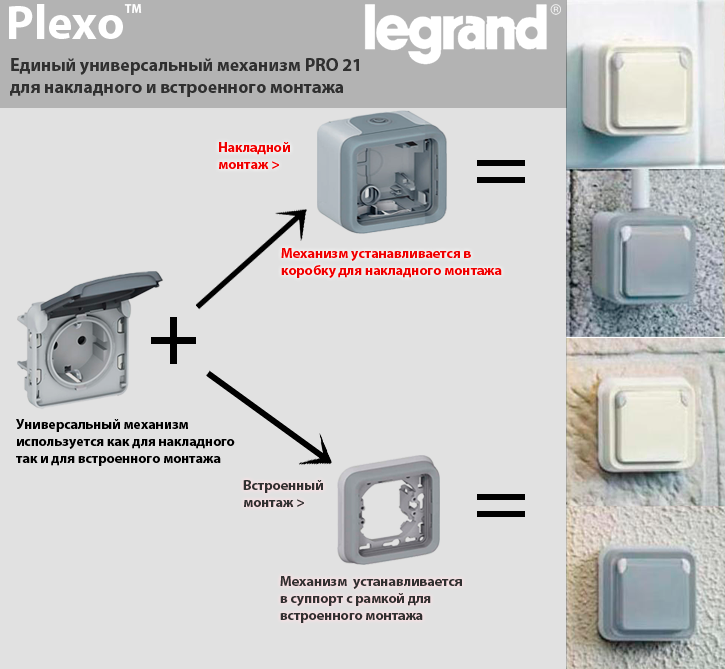

Розетка наружной установки

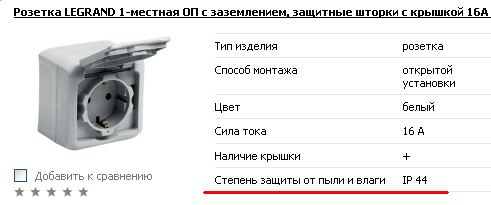

Степень защиты указывается производителем на упаковке и корпусе розетки и определяется международным стандартом. Маркировка имеет вид IPХХ, где первый Х – уровень защиты от посторонних предметов, а второй Х – уровень защиты от воды. Например, IP54 – изделие защищено от пыли и брызг.
Маркировка степени защиты розетки
Степень защиты
Поскольку монтаж накладной розетки нередко производится на улице, во влажных, загрязненных помещениях, материал и конструкция должны быть достаточно прочными. На каждом устройстве указана возможность защиты механизма от пыли, влаги. Если на электророзетке написаны буквы IP и две цифры, то первая цифра будет означать степень защищенности от твердых загрязнителей, вторая — от жидких.
Для влажных помещений, улицы рекомендуется покупать устройства с меткой IP44 – IP68. Их корпус прекрасно защищен от всех повреждающих факторов, есть литой корпус, резиновые вставки для герметизации. Для квартиры можно купить розетку со степенью защиты IP21.
Последовательность монтажа двойной розетки
Когда схема подключения на двойную розетку правильно определена, место выбрано, а материалы подготовлены, можно приступать к монтированию.
Демонтаж старой розетки
Еще раз удостоверившись, что автоматы в квартире выключены, можно приступать к удалению старой розетки.
Порядок действий следующий:
- Выкрутить все винты, на которых крепится изделие.
- Снять внешнюю крышку старого устройства.
- Открепить провода, выкрутить фиксирующие лапки.
Следует разобрать и новое изделие, которое требуется встраивать. Фронтальную панель нужно аккуратно открутить от рабочей части.
Новый подрозетник для двойной розетки
Следует уделить пристальное внимание качеству нового подрозетника — оно должно быть достаточно высоким, и в этом случае можно быть уверенным в четкой фиксации и нормальной работе розетки
Крепится подрозетник в стене боковыми держателями, которые продаются отдельно или идут в одной комплектации. Более дешевые подрозетники крепятся не специальными лапками, а шурупами.
Порядок монтирования подрозетника прост. Винты на нем нужно закрутить по часовой стрелке, держатели разойдутся вправо и влево, закрепляя само изделие. Но по мере работы стакан всегда ослабевает, поэтому лучший вариант — дополнительно закрепить его алебастром.
Инструкция к действию:
- Развести сухой порошок алебастра (можно заменить его цементом) до консистенции сметаны. Брать нужно маленькую порцию порошка, поскольку состав мгновенно затвердевает.
- Положить массу в место будущего подрозетника, немного намочив нишу водой.
- Через 20 минут в отверстие в стене можно крепить подрозетник.
- Выровнять положение стакана при помощи молотка и уровня, чтобы он располагался идеально ровно.
- Далее щели между изделием и стеной заделать новой порцией алебастра.
- Убрать лишнюю массу ножом.
- Закрепить стакан винтами, не перетянув их слишком сильно — так пластик может треснуть.
Подготовка к подключению
Для обеспечения правильного двухполюсного соединения проводов нужно раскрыть кабель. Острый нож поможет быстро удалить внешнюю изоляцию с нужного кабеля. Слишком длинным запас проводов оставлять не следует, в противном случае это создаст неудобства при подключении розетки.
Оптимальным считается оголение проводов от изоляции на 1 см. Общий запас провода обычно не превышает 12 см. Более короткие провода можно удлинить. Далее разрешается приступать к самому ответственному этапу — подключению двойной розетки с заземлением.
Как подключить провода
На данном этапе нужно четко выделить провода, имеющиеся в рабочей части изделия, определив в них по цвету ноль, фазу и заземляющий провод.
Порядок действий таков:
- Ослабить болтики на клеммах, предназначенных для подсоединения проводов.
- Вставить в контакты провода розетки.
- Тщательно затянуть болты отверткой.
Установка изделия
Тщательная укладка проводов в стакане очень важна: если этого не сделать, рано или поздно изоляция кабелей повредится, эксплуатация электроприборов может быть нарушена. Провода нужно свернуть без резких перегибов. Они не должны находиться в подрозетнике прямо под крепежными болтами.
В окончание работы розетку надо углубить внутрь и закрепить крепежными лапами либо прикрутить саморезами. Затем нужно придать ей ровное положение, используя уровень, и соединить суппорт с блоком установочной коробки.
Последней ставят декоративную накладку — новая розетка с двумя гнездами готова!
Если в стене не держится подрозетник
В таком случае метод ремонта выбирается в зависимости от того, какой именно подрозетник установлен и из чего стена.
Если подрозетник не был «посажен» на раствор, значит размер отверстия в стене «впритык» и его надо немного расширить, чтобы было куда намазать смесь гипса или цемента. Дальше надо осмотреть сам подрозетник – в современных моделях есть прорези для продевания кабеля. Располагаются они по всей площади, и если замазка немного через них продавится, то это будет дополнительным креплением. Если подрозетник гладкий, то можно сделать насечки на его внешней стороне, за которые схватится раствор.
В крайнем случае, если под рукой нет нужных материалов, а починить розетку желательно срочно, то можно просто прикрутить подрозетник к стене шурупами. Нюанс тут только один – отверстия для дюбелей сверлить от угла и пускать их наискосок, чтобы не расшатывались со временем.
В некоторых случаях можно попробовать закрепить выпадающий подрозетник на жидкие гвозди, как показано в следующем видео:
Неправильное подключение — на что обратить внимание?
При подключении розеток с заземлением основной ошибкой является их установка на проводку, имеющую две жилы. Нейтральный провод — как заземление. Опасность для жизни представляет установка к клемме заземления перемычки от нейтрали.
Это нельзя делать по следующим причинам:
- при повреждении изоляции нейтральной жилы возникнет замыкание фазы на корпус оборудования, что приведет к неработоспособности приборов, при этом розетка будет казаться безопасной;
- в этой системе каждая жила имеет одинаковый цвет, из-за чего фаза и нейтраль могут быть перепутаны местами, что приведет к попаданию фазного напряжения на корпуса розеток.
Во время подключения розеток с заземлением в качестве последнего нельзя использовать отопительные и водопроводные трубы. Это обусловлено тем, что если соседи решат заменить металлические коммуникации пластиковыми, то возникнет разрыв, из-за чего образуются блуждающие токи, способствующие появлению электротравм.
Как выбрать кабель для внешней проводки
Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.
Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:
- Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что сломается при укладке.
- Медь устойчивее к коррозии, медные провода медленнее окисляется.
- Медные провода прослужат дольше, чем алюминиевые.
- Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.
Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.
Как подключить двойную розетку самому
Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?
Почему именно двойная розетка?
Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.
Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.
Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер
Инструменты для установки двойной розетки
Для установки двойной розетки понадобиться такой набор инструментов:
Отвертка соответствующая шурупам, прикручивающим розетку
Отвертка, покрытая диэлектриком
Кабель (если предстоит установка розетки, а не ее замена)
Перфоратор (также — если требуется установка розетки на новое место)
Перфоратор (также — если требуется установка розетки на новое место)
Прежде чем приступать к подключению
Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:
Выбрать место установки
Выбрать подходящие розетки
Процесс установки
Первое, что нужно сделать — это обезопасить себя, обесточив розетку.
Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.
Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.
Откроется механизм розетки, с которым и предстоит работать:
Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.
Вот они перед нами:
Подключение двойной розетки

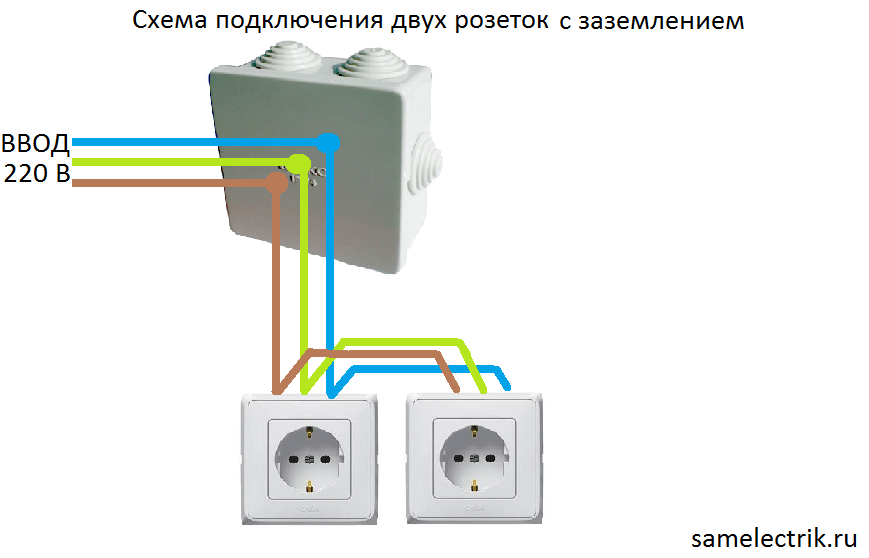

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.
Соединение происходит вот по такой схеме:
То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.
При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.
Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:
Также можно воспользоваться индикаторной отверткой.
Очень важно осуществить подключение проводов к клеммам розетки правильно
На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.
Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.
Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным
Если все верно, то можно затянуть винты.
Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.
Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.
После того как механизм закреплен, можно прикладывать накладку и затягивать винты.
Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула
Осталось только включить напряжение и проверить работоспособность розетки.
При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.
Выбор розетки

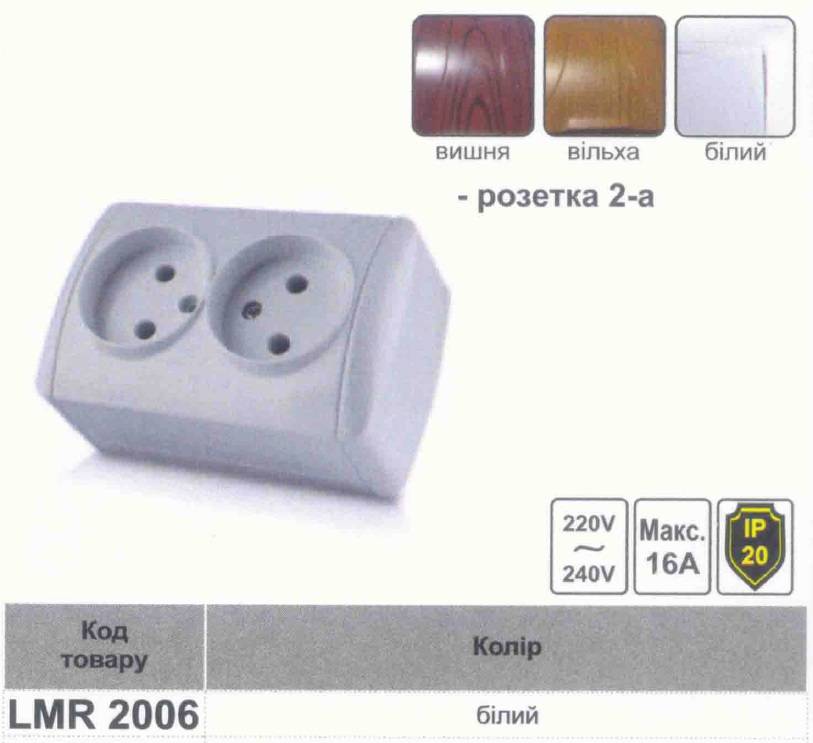

Накладная угловая розетка
Перед покупкой необходимо выяснить значения напряжения и тока в имеющейся сети. Важный момент – способ фиксации кабелей. Винтовые являются более прочными, клавишные быстро ослабевают. Категории устройств:
- одинарные – размер высота/ширина до 7/5 см, штепсель один;
- угловые;
- двойные – разъемы для двух штепселей;
- розетки с дополнительной защитой: шторки, автоматически закрывающие входы;
- декоративные модели – тонкие, разных форм, цветов, материалов.
Розетки двойные с заземлением выбираются в соответствии с условиями использования, показателями электросети.
Базовые принципы монтажа электропроводки в деревянном доме
Дерево — это общестроительный материал с многовековой историей. Из него строят как небольшие гостевые домики, так и коттеджи большой площади. При всех достоинствах как деревянных, так и каркасных домов, основу которых составляют деревянные стойки, многие полагают, что такие строения обладают повышенной пожароопасностью. При этом упускается один важный момент.
Независимо от того, из чего построен дом — кирпич, газобетон, брус или оцилиндрованное бревно, в первую очередь горит мягкая мебель, шторы, занавески, предметы интерьера, бытовая техника и т.д. Т.е. — «начинка» дома, сделанная из сгораемых материалов.
При этом в каменном доме электропроводка, идущая от распределительного щита к потребителям, монтируется в несгораемом материале. Например, кабель закладывается в штробы, которые затем заделываются и штукатурятся.

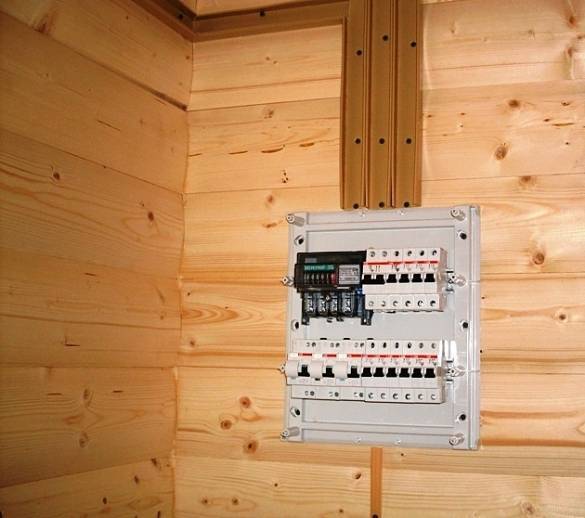

В деревянном доме застройщик оказывается перед сложным выбором — делать наружную электропроводку, вести кабель внутри деревянных стен или между стоек каркаса.
Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (например, перегрева кабеля), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».
Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.
Современные силовые кабели, например, с аббревиатурой ВВГнг, не поддерживают горение.
Тем не менее, постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.
Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Что касается электропроводки, смонтированной в стене, даже в стальной трубе, то от пожара это тоже может не спасти.
Первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.
Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. На самом деле, мы решили лишь часть сложной задачи, о которой будет рассказано ниже.
Технические требования к установке розеток и выключателей
В настоящее время не существует стандартов, которые жестко регламентируют высоту расположения выключателей и розеток над уровнем пола. В большинстве типовых жилых и офисных помещений розетки располагаются на уровне, установленном еще в прошлом веке ГОСТ Р 50571.11-96 и ПУЭ 7.1.48 — 1.50. Эти значения составляют 900 мм. от уровня пола для розеток и 1400-1600 мм. – для выключателей.
Причин, по которым были выбраны такие значения, не известно, но можно предположить, что именно при таком расположении пользование этими приборами является наиболее удобным. Оно в основном отвечает размерам (высоте) мебели – столов, тумбочек, комодов (710-800 мм.).
Розетка оказывается расположенной на 100 мм выше уровня поверхности столешницы и это делает удобным подключение электроприборов, размещенных на ней.
Выключатели традиционно располагаются сбоку от дверей, со стороны дверной ручки, и находятся на уровне, обеспечивающем их хорошую видимость.
Нельзя сказать, что подобное расположение всегда удобно. Но оно привычно и у большинства пользователей не вызывает нареканий.
С приходом в обиход зарубежных отделочных материалов и новых веяний в дизайне жилых и офисных помещений такое расположение является не всегда удобным. Особенно это касается розеток, в которые подключаются электробытовые приборы на кухне – холодильники посудомоечные машины, электрические плиты.
Их подключение обычно не требует частого пользования розеткой. Поэтому нет необходимости в розетках, находящихся в зоне досягаемости. В таких случаях гораздо удобнее, когда розетка располагается на уровне пола или в 100-500 мм над ним.
Многие электроприборы у основания имеют технологические ниши, которые как раз и предназначены для того, чтобы в ней помещалась розетка и вилка электрического шнура, а сам электроприбор мог плотно примыкать к стене, экономя площадь помещения и обеспечивая большую устойчивость при работе.
Заниженную установку розеток и выключателей у нас принято называть «евро», хотя традиция располагать выключатели на высоте 900 мм от уровня пола, а розетки – в 100-500 мм. пришла из Северной Америки.
В некоторых случаях это оправдано и удобно. Но все зависит от привычек потребителя.
Источник
