Розетки специального назначения: какие бывают
Задаваясь вопросом, какие бывают розетки, трудно пройти мимо изделий специального назначения – в быту они используются редко, но, тем не менее, существуют. В частности, здесь можно упомянуть о двух разновидностях изделий этого типа.
- Розетки для мощных потребителей длительной работы. К таковым смело можно отнести электрические духовки и варочные панели. Основное отличие розеток, используемых для подключения этого оборудования, заключается в мощности и в обязательном наличии заземляющего контакта. В последнее время они применяются достаточно редко, так как люди предпочитают подключать их стационарно, без разъема – в качестве защиты в таких ситуациях используется автоматический выключатель.
Розетки, устанавливаемые в щиток на рейку, как и все автоматические выключатели и тому подобное оборудование. Их назначение сводится к тому, чтобы подключать в них потребителей, расположенных в непосредственной близости от электрощитовой. Мало того, они являются отличным решением для мощных электроприборов – например, в них запросто можно включить даже трансформаторный сварочный аппарат и не переживать о том, что перегорит проводка в доме или квартире.

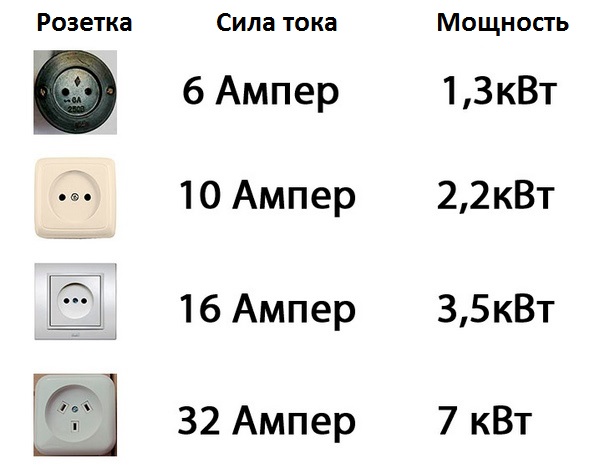

И, конечно, самое главное отличие всех розеток друг от друга, вне зависимости от их вида, это мощность – каждая розетка рассчитана на работу с током определенной силы. Если вы внимательно изучите это устройство, то наверняка найдете на нем маркировку с одной или двумя цифрами и буквой «А» рядом – последняя обозначает Амперы, а цифры указывают на их количество. В большинстве случаев практически все бытовые розетки способны выдерживать силу тока в 16А, но имеются и исключения – существуют и менее мощные, и более мощные разъемы этого типа
На этот момент нужно обращать внимание, так как при подключении мощного потребителя в слабую розетку последняя просто оплавится, что непременно приведет замыканию, которое в свою очередь может стать причиной пожара
В принципе все, и остается добавить не так уж и много. Кроме описанных выше, существуют и другие виды розеток – например, они могут отличаться по количеству одновременно подсоединяемых к ним потребителям (одинарные розетки, двойные, тройные). Также можно выделить слаботочные разновидности розеток, которые широко применяются в быту – телевизионная, телефонная и интернет розетки. По большому счету, специализированными разъемами могут быть оборудованы любые изделия, в работе которых задействованы провода.
Автор статьи Александр Куликов
Классификация штепсельных розеток
Поскольку государственные стандарты разных стран предусматривают различные параметры электрической сети и требования к устройству электроустановок, то вполне естественно, что существует большое количество самых различных электрических розеток, отличия которых состоят в значении их номинального напряжения и тока, количестве штырей, габаритных размерах, способах поляризации и т. д.
В нашей стране, а также во многих европейских и азиатских странах используется электроэнергия напряжением 230 В и частотой 50 Гц. Поэтому есть смысл рассматривать только те розетки, которые применяются в таких электросетях.
Согласно международной классификации, розетки, которые могут применяться в нашей стране, принадлежат к двум типам:
Tags: , автомат, ампер, бить, бра, вид, вилок, выбор, дом, , зажим, заземление, заземлить, замена, защитный, звезда, кабель, как, конструкция, контур, , , маркировка, монтаж, мощность, нагрузка, напряжение, нейтраль, номинал, перенос, подключение, правило, принцип, провод, пуск, , работа, размер, ремонт, розетка, ряд, сад, свет, светодиод, сеть, соединение, срок, схема, тен, тип, ток, треугольник, , фото, щит, электричество, электрощит
Особенности подключения (электрическая часть)
Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.
После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.
Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.
Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.
Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.
Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.
Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.
Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.
Какие бывают розетки?

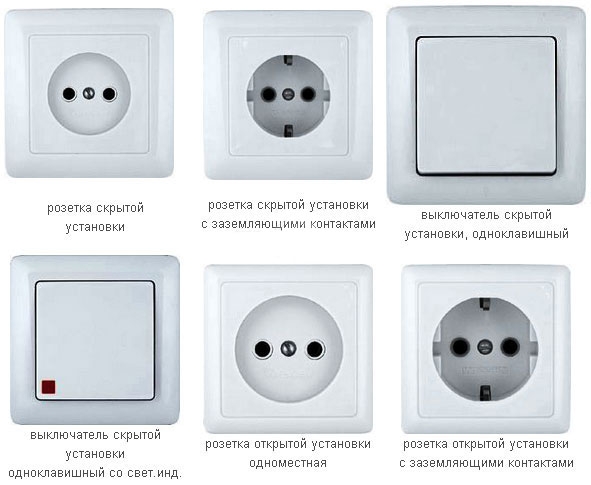

Розетки различаются по типу монтажа
Бывают:
- Встроенные или встраиваемые (внутренние)
- Внешние (накладные)
Встроенные розетки устанавливаются в том случае когда провода спрятаны внутрь стены и электрическая часть розетки тоже утоплена в стену.
В квартирах практически всегда устанавливаются встроенные розетки, они наиболее безопасны и эстетически выглядят значительно более интереснее.
Розетки накладные чаще всего используются при открытой проводке, то есть когда провода проложены поверх стен. Их часто ставят в деревянных загородных домах, закрепляя непосредственно на стене. В случаях когла тяжело сделать скрытыю проводку.
Устройство розетки.
Розетка состоит из таких основных частей:
1. Основание розетки – к этому основанию крепятся все остальные детали и механизмы. Делают его обычно из пластмассы или керамики.
Керамическое считается лучше, так как оно не плавится и не горит. Но при монтаже с ним нужно обращаться очень бережно, так как оно хрупкое и может сломаться.
Так же ещё есть и более современные основания, которые сделаны с негорючего пластика со специальными добавками.
2. Суппорт – это своего рода скелет розетки. Он нужен для фиксации розетки в установочном месте (в коробке). Снаружи он прикрывается декоративной рамкой и лицевой панелью. Изготавливают его в основном из металла.
3. Распорные лапки. Основная их задача это жёсткая фиксация розетки, чтобы в момент вытягивания вилки ваша розетка не вываливал из места её установки. Делают эти лапки из металла.
4. Декоративная или монтажная рамка. Служит для прикрытия суппорта и выступает в роли декора. Делают эти рамки в основном из пластика.
5. Верхняя часть розетки. Предназначена для прикрытия токопроводящих частей, и так же выступает в роли декора, как и рамка.
6. Винт для крепления верхней части розетки.
7. Заземляющий контакт. Это очень важная часть в розетке. Дело в том, что существует очень много электрических приборов, на корпусе которых может появиться статическое электричество, и не только статическое.
Например, компьютер или холодильник. Я уверен, что многие у себя дома ощущали это неприятное пощипывание, когда дотрагивались до этих приборов.
А вот если бы у вас всё оборудование было заземлено, то такого бы не случилось. И это я уже не говорю про электрические водонагреватели.
Ведь вы знаете, что корпуса всех электрических водонагревательных приборов должны быть заземлены, или подключены через устройство защитного отключения УЗО.
8. Винтовой зажим для крепления провода. Как вы уже поняли по названию, этот винт нужен для того, чтобы подключить к розетке питание. Так же на рынке в последнее время появились розетки с контактным узлом прижимного типа.
Дело в том, что если розетку эксплуатировать с постоянными нагрузками, то со временем винт для зажима провода может отпуститься. Это приведёт к тому, что контактное соединение начнёт греться, и если вовремя не подтянуть винт, то розетка может выйти со строя.
А вот узел прижимного типа, постоянно прижимает провод с необходимым усилием, и тем самым обеспечивает хороший контакт.
9. Гнездовой контакт. Это тоже очень главная деталь в розетке. В дешёвых розетках обычно этот контакт очень слабый, и поэтому такие розетки служат очень мало.
Понятно дело, что при покупке вы не сможете проверить качество этого контакта. Но в розетках со средней ценовой категорией и выше, этот контакт обычно хороший.
10, 11. Это специальные отверстия для крепления винтами суппорта к монтажной коробке. Обычно при монтаже этими отверстиями пользуются крайне редко.
Составляющие элементы
Разные типы имеют различное исполнение, но устройство розетки всегда одинаковое. Стандартная конструкция изделия подразумевает наличие двух разъёмов (один для фазы, другой для ноля). Если предусмотрено заземление, то будет 3 контакта. При необходимом напряжении и частоте тока можно подключать любое устройство, используя переходник. Составляющие элементы электророзетки:
- Основание. Изготавливается из какого-либо диэлектрического материала. Чаще всего используется керамика или пластик. Керамическая основа более хрупкая, чем пластмассовая, но выдерживает гораздо большие температуры. Это необходимо в случае перегрева контактов. В элементе есть специальные гнёзда для подключения проводов и механизм крепления.
- Механизм крепления. Во внутренних устройствах используют специальные распорные лапки. У наружных этот элемент выполнен в виде обычных отверстий под шурупы.
- Контакты для фазы и ноля.
- Контакт заземления. Используется не во всех розетках.
- Пластмассовая крышка. Защищает разъем от попадания влаги и различных загрязнений. В некоторых случаях состоит из двух частей.
Ремонт розеток
Розетки выходят из строя по двум причинам, из-за плохого контакта в месте крепления проводов электропроводки и ослабления пружинящих свойств латунных пластин гнезда. Проводники в месте контакта обычно обгорают по причине нарушения правил монтажа.
Когда контакт между проводом и контактом розетки или любого другого электрического прибора ухудшается, то при протекании большого тока, появляется тихий шипяще звенящий звук, который в тишине хорошо слышен. В таком случае нужно срочно делать электроприбору профилактику контактов. Такое я часто наблюдал в люстрах с мощными лампочками накаливания.

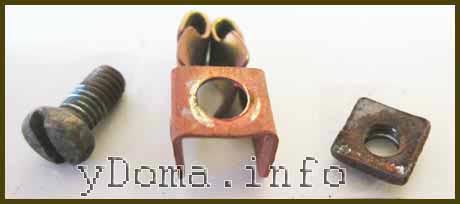

Вот наглядный пример тому. Алюминиевый провод без кольца на конце, был зажат между контактом и квадратной гайкой, без гровера. К сожалению, так все электрики и делают. Со временем контакт провода с контактом розетки ослаб, сопротивление увеличилось, стало выделяться дополнительное тепло, которое привело к обгоранию, как провода, так и контакта самой розетки. Левый контакт еще в порядке, а правый от перегрева покраснел, винт и гайка окислились и почернели.

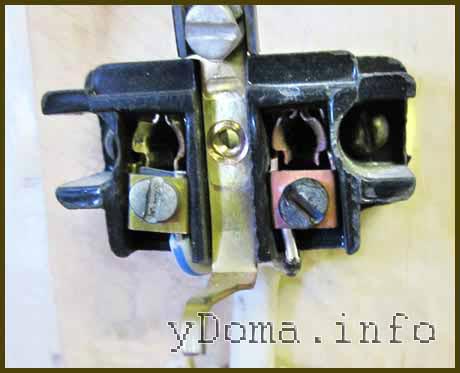

Латунный контакт розетки от перегрева потерял свои пружинящие свойства, следовательно, прижим со штырями вилки будет плохой. Пришлось менять пружинящий контакт розетки, делать кольца на концах проводов и ставить гроверы.
Еще розетка может выйти из строя по вине, вставленной в нее вилки из-за плохого контакта токоподводящего шнура со штырями в разборной вилке, и из-за применения вместо латунных штырей стальных. Некоторые китайские производители себе это позволяют. В таком случае штыри вилки сильно разогреваются и передают тепло, на латунные контакты розетки, разрушая их
Чтобы исключить выход из строя розетки по этой причине, достаточно сразу же после первого использования электроприбора соблюдая осторожность, чтобы не обжечься, прикоснуться к штырям вилки рукой. Если штыри вилки разогрелись до такой степени, что удержать на них руку невозможно, то в случае исправности розетки, вилку надо обязательно заменить на качественную
Если делать все, как я рекомендовал выше, то практически можно об этом виде отказа забыть. Латунные пластины гнезда розетки служат долго, но все же со временем теряют пружинящие свойства и деформируются. Их можно отремонтировать, придав первоначальную форму, если получится извлечь из основания розетки. В противном случае придется заменить розетку новой. В случае плохого контакта в розетке, поверхности сильно окисляются и ремонт, как правило, сводится к зачистке наждачной бумагой контактируемых плоскостей. Если винты и шайбы почернели, то их обязательно следует заменить новыми.
В запущенных случаях бывает, что основание или крышка розетки обугливается или деформируется, такая розетка ремонту не подлежит и требуется ее замена новой.
Розетки специального назначения: какие бывают
Задаваясь вопросом, какие бывают розетки, трудно пройти мимо изделий специального назначения – в быту они используются редко, но, тем не менее, существуют. В частности, здесь можно упомянуть о двух разновидностях изделий этого типа.
- Розетки для мощных потребителей длительной работы. К таковым смело можно отнести электрические духовки и варочные панели. Основное отличие розеток, используемых для подключения этого оборудования, заключается в мощности и в обязательном наличии заземляющего контакта. В последнее время они применяются достаточно редко, так как люди предпочитают подключать их стационарно, без разъема – в качестве защиты в таких ситуациях используется автоматический выключатель.
Розетки, устанавливаемые в щиток на рейку, как и все автоматические выключатели и тому подобное оборудование. Их назначение сводится к тому, чтобы подключать в них потребителей, расположенных в непосредственной близости от электрощитовой. Мало того, они являются отличным решением для мощных электроприборов – например, в них запросто можно включить даже трансформаторный сварочный аппарат и не переживать о том, что перегорит проводка в доме или квартире.
И, конечно, самое главное отличие всех розеток друг от друга, вне зависимости от их вида, это мощность – каждая розетка рассчитана на работу с током определенной силы. Если вы внимательно изучите это устройство, то наверняка найдете на нем маркировку с одной или двумя цифрами и буквой «А» рядом – последняя обозначает Амперы, а цифры указывают на их количество. В большинстве случаев практически все бытовые розетки способны выдерживать силу тока в 16А, но имеются и исключения – существуют и менее мощные, и более мощные разъемы этого типа
На этот момент нужно обращать внимание, так как при подключении мощного потребителя в слабую розетку последняя просто оплавится, что непременно приведет замыканию, которое в свою очередь может стать причиной пожара
В принципе все, и остается добавить не так уж и много. Кроме описанных выше, существуют и другие виды розеток – например, они могут отличаться по количеству одновременно подсоединяемых к ним потребителям (одинарные розетки, двойные, тройные). Также можно выделить слаботочные разновидности розеток, которые широко применяются в быту – телевизионная, телефонная и интернет розетки. По большому счету, специализированными разъемами могут быть оборудованы любые изделия, в работе которых задействованы провода.
Автор статьи Александр Куликов
Особенности хорошей герметичной розетки
В дополнение к вышеупомянутой защитной крышке герметичные розетки должны быть дополнительно снабжены высококачественной прокладкой. В случае затопления комнаты прокладка предотвратит риск электрического короткого замыкания, изолируя розетку от большего количества воды. Прокладка должна быть изготовлена из высококачественного материала, благодаря чему будет исправно служить в течение многих лет.
Также не стоит забывать об эстетических качествах. Сегодня влагозащищенные розетки доступны в различных цветах и моделях, поэтому они могут вписаться в большинство интерьеров, независимо от стиля помещения.
Классификация по типу контактов:
1.1 С бронзовыми контактами
Данные изделия относятся к высокой ценовой категории. Контакты имеют темно-желтый матовый оттенок. Очень хорошо пружинят, отличаются повышенной прочностью и стойкостью к окислению. Такие розетки подходят для любых эксплуатационных условий.
1.2 С латунными контактами
Розетка с латунными контактами
Такими контактами комплектуются розетки низкой ценовой категории. Латунь не проходит процедуру лужения. Ее легко определить по яркому блеску и светло-желтому оттенку. Металл является мягким и поэтому быстро разгибается при частом использовании розетки. Это приводит к ухудшению контактного соединения.
Этого недостатка лишены более дорогие розетки, оснащенные специальными прижимными пружинками. Простая латунь быстро покрывается окислами при постоянном/регулярном воздействии высокой влажности.
1.3 С лужёными латунными контактами
Луженые латунные контакты чаще всего применяются в розетках из средней ценовой категории. Имеют специфический беловатый матовый оттенок. Долго сохраняют форму и хорошо пружинят. Благодаря наличию защитного слоя окисляются медленнее простой латуни. Этот тип розеток допускается использовать при монтаже электропроводки на объектах с влажным микроклиматом и при уличном монтаже.
Адаптация вилок
Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.
Адаптация трехполюсной конструкции типа IEC 60906-1
Поляризованная электрическая вилка IEC 60906-1
Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.
Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке
Адаптация английской модели ВS 13-63
Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.
Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.
Европейские вилки типов C и F
В каких странах используется: Россия, многие страны Европы, страны северной и центральной Африки, часть стран Азии.
Этот тип подключения в основном рассчитан на электросети 220—250В и 50 герц. Для подключения используется пара круглых контактов, которые расположены параллельно. Тип вилок C предполагает толщину каждого контакта от 4 до 4.8 мм, что часто создает сложности с подключением.
Многие жители стран постсоветского пространства в свое время на себе ощутили проблемы с вилками разной толщины у отечественных устройств и новых гаджетов для европейского рынка.
Более новый тип подключения F предполагает наличие двух заземляющих контактов, которые замыкаются с ответными частями на торцах вилки.
Что такое штепсельные розетки?
Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов.
Чем отличается штепсельная розетка от обычной?
Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением. … Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством.
Какие бывают штепсельные розетки?
Типы штепсельных соединений розеток
Тип A и B (с заземлением) используется в США, а тип G — в Великобритании. Розетки типа D устанавливаются в арабских странах и странах Ближнего Востока, но иногда такой вариант можно встретить и в Британии. В Израиле используются розетки типа H.
Что значит Трехполюсная розетка?
Розетка трехполюсная применяется для расширения возможностей подключения электроприборов в жилых помещениях. С помощью разветвляющего приспособления удается увеличить число одновременно включенных нагрузок до 3-х.
Какие бывают вилки для розетки?
Наиболее распространенные типы вилок и розеток:
- Тип A (US Type A) — американская розетка без заземления. …
- Тип B (US Type В) — американская розетка с заземлением. …
- Тип C (EU Type C) — европейская розетка без заземления. …
- Тип D (UK Type D) — старая английская розетка. …
- Тип E (EU Type E) — французская розетка.
Почему в розетку можно вставлять любой стороной?
Потому, что у нас стандартный переменный ток, в котором + и — 540 раз в секунду меняются местами. … Это так называемый «Постоянный ток». Течёт он постоянно в оду сторону. Но существует электрический ток переменный.
Почему розетка называется штепсельной?
Штепсельная розетка — часть соединителя, к которому подводится электрическая энергия от источника. Русское название происходит от распространённого украшения. … Электрические контакты вилки обычно имеют форму штырей, которые придают ей некоторое сходство со столовой вилкой, отчего и произошло русское название.
Что значит штекер EU?
EU Plug — это всем нам с детства знакомая обычная европейская розетка, которая так и называется «Евро». По международному стандарту — тип С что с заземленем, что без него. Самый распространённый тип штекера в мире!
Какие типы розеток бывают?
Какие бывают розетки по способу монтажа
- Накладные розетки В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. …
- Переносные розетки …
- Тройная розетка …
- Четверная розетка …
- Розетки со шторками …
- Розетки с крышками …
- Розетки с таймером …
- Розетки с электросчетчиком
Как называется штука от зарядки которая вставляется в розетку?
Электри́ческий соедини́тель (разъём) — электротехническое устройство, предназначенное для механического соединения и разъединения электрических цепей .
Чем отличается Однополюсная розетка от двухполюсной?
Однополюсной нету розетки. Двухполюсная — обычная розетка без заземления. Можно применять в однофазных сетях переменного либо постоянного тока. Двухполюсная с защитным контактом — двухполюсная розетка с заземляющим контактом.
Как выглядит двухполюсная розетка?
Двухполюсные розетки обозначают одним штрихом, трехполюсные – тремя штрихами, исходящими из общей точки и направленными вверх. Не бывает обозначений с двумя штрихами из общей точки. Два параллельных штриха обозначают двойную двухполюсную розетку (См. ГОСТ 21.614–88 для более полной информации.).
Какие розетки в Занзибаре?
Розетки на Занзибаре английского стандарта (трехконтактные плоские или двухконтактные круглые). Если вы планируете жить в дорогих (ну или, хотя бы, не дешевых) отелях, скорее всего там будут установлены универсальные розетки, позволяющие использовать вилки различных типов.
Что такое штепсельная розетка, где применяется
Термин «штепсельная розетка» подразумевает устройство, необходимое для питания электрических приборов. Используется для стационарной установки и состоят из нескольких элементов — лапки для крепления, винта, основания и токоведущей части.
Задача штепсельной розетки — обеспечение контакта между вилкой электрического прибора и металлической контактной группой, находящейся под напряжением электрической сети. По сути, все розетки для питания электрооборудования называются штепсельными.
Изделие применяется везде, где необходимо подключение аппаратуры к сети однофазного переменного тока (220 В, 50 Гц) с заземлением или без него. Устанавливается в квартирах, офисах, магазинах, лабораториях, торговых центрах, домах и других помещениях.
