Виды насосов для напорной канализации
Устройства принудительной канализации отличаются от водоподъемных. Последние подходят для чистой воды. При проникновении фекалий и крупных частиц прибор ломается.
Фекальные насосы для откачки канализации применяют для выкачивания:
- ила из различных ям;
- грязной воды из подвалов;
- жидкости из канализационных сетей;
- илистого осадка из колодца.
Дренажной системой откачку стоков не проводят.
Погружные устройства
Этот тип оборудования опускают полностью в канализацию. Конструкция состоит из нержавеющих деталей, которые при взаимодействии со стоками не сломаются. Погружное устройство устанавливают в емкость или подвешивают над ней. Насос работает автоматически. Когда пространство заполняется стоками, поднимается поплавок и включается откачка загрязненных вод.
При опустошении емкости устройство отключается. Модели оснащают измельчителями. Этот механизм измельчает большие частицы, которые могут навредить оборудованию.
Чаще всего в качестве погружного насоса используют оборудование оснащённое измельчителем.
Поверхностные модели
Приборы монтируют около коллектора, где скапливается и перенаправляется сточная жидкость, или смотрового колодца. Монтаж принято называть сухим. К насосу подсоединяют шланг, опускают его в емкость и откачивают стоки.
При монтаже погружного насоса его нужно защитить от влаги. Если вода попадет под корпус, то произойдет замыкание. Прибор подходит для подвальных и отапливаемых подсобных помещений. Если оборудование планируется использовать периодически, рекомендуется выбрать погружное устройство.
Полупогружные установки
В модели присутствует электродвигатель, устанавливаемый над водой, и рабочая камера, погружаемая в жидкость. Между этими элементами крутится вал. Полупогружное устройство монтируют на стенку резервуара или площадку около емкости.
В приборе отсутствует измельчающий механизм. Его устанавливают дополнительно, что повышает стоимость оборудования и усложняет эксплуатацию. Такие установки чаще всего используют на промышленном производстве.
Небольшие агрегаты для стоков из сантехники
Сантехнические насосы не занимают много место и могут поместиться под большинство моделей унитазов.
Маленькое устройство, которое устанавливают около сантехники, подходит для унитазов и раковин. Жидкость попадает в емкость и после откачивается в систему. Прибор напоминает помпу и устанавливается на разных участках.
Он сможет откачать стоки из бака в канализацию даже при направленном вверх отводе. В насосах для унитаза есть режущая деталь, измельчающая крупные частицы. Чтобы избежать появления в квартире неприятных запахов, в конструкции установлен фильтр.
Подробности
Для того, чтобы не упустить никаких важных нюансов, рассмотрим нормы проектирования подробнее.
Существует определенный СНиП. Устройство напорной канализации должно быть спроектировано с соблюдением конкретных факторов, а именно:
— особенности рельефа участка
— глубины промерзания почвы в вашей местности
— параметров станции или насоса, которые вы собираетесь использовать
Первым этом в проектировании напорной канализации является: определение места, где и будет расположена какая-либо емкость для стоков, или колодец. Безусловно, все будет зависеть от рельефа местности, однако, желательно, стараться провести оборудование таким образом, чтобы канализационные токи могли попадать в емкость самостоятельно.
Если говорить о экономии, то такая предусмотрительность поможет вам избежать излишних затрат и установки дополнительного оборудования, которое может понадобиться для устройства внутренней канализации. Расположение колодца (или емкости), может повлиять и на количество труб, которые понадобятся для сборки трубопровода и остальных сооружений (поворотные колодцы и т.д.).
А вот глубина промерзания способна повлиять на объем земляных работ.
Для того, чтобы избежать возможного промерзания трубопровода, необходимо провести его ниже этого уровня или значительно утеплить конструкцию.
Напорная канализация в обязательном порядке должна быть оборудована насосной станцией или фекальным насосом!
Выбор мощности насоса основывается на показателях длины трубопровода, предполагаемого объема канализационных стоков и других факторов. Если будет использоваться насосная установка, то в установке емкости для отходов нет необходимости.
Плюсы и минусы канализационных насосов
В основном в этих устройствах есть только положительные качества, а именно:
- высокая производительность по доступной цене (уникальное сочетание цены и качества);
- в моделях предусмотрен фильтр, которые не дает твердым частицам попадать непосредственно в насос, тем самым предохраняет его;
- может работать как при полном, так и при частичном погружении;
- небольшие размеры, уровень шума низкий;
- устанавливается быстро и просто.
Единственным недостатком принято считать то, что такого типа насос может поднять воду с глубины, не превышающей 10 метров. Его также не рекомендуют устанавливать в непосредственной близости к заиленному или песчаному дну.
Преимущества и недостатки
Напорная канализационная система имеет ряд преимуществ:
- При её устройстве можно смело использовать трубы меньшего сечения, чем того требует безнапорная система. Это несколько удешевляет процесс монтажа коллектора.
- При прокладке труб нет необходимости четко отслеживать уровень их уклона.
- Засоры в канализационной системе при наличии КНС случаются крайне редко.
К минусам напорной канализации можно отнести:
- высокую стоимость КНС, особенно если она наружная;
- необходимость монтажа гасительных колодцев, снимающих чрезмерное давление в системе (для станций, обслуживающих несколько домов);
- затраты на установку и обслуживание КНС.
Эксплуатация, обслуживание
Принцип работы принудительной канализации не требует
каких-либо особых мероприятий
Рабочий процесс происходит в автоматическом
режиме, от пользователя требуется лишь вовремя обратить внимание на изменения в
его поведении
Система канализации с насосом нуждается
периодическом обслуживании. Оно заключается в удалении наслоений на внутренних
стенках емкости, прочистке измельчителя. Необходимо освободить поверхности от
известковых и жировых отложений. Кроме этого, резервуар в корпусе следует
очистить от донных слоев ила.
Для очистки прибор отключают от сети и снимают крышку. Затем внутрь заливают детергент. Это средство, разлагающее органический налет на всех поверхностях и деталях насоса. По инструкции, после заливки необходимо выждать определенное время. Когда растворение осадка будет завершено, крышку закрывают и насос снов подключают к сети электропитания. После этого внутреннюю полость промывают. Для этого надо несколько раз смыть унитаз, открыть на максимум кран холодной воды. Средство-очиститель будет удалено, и насос можно снова использовать по назначению.
Различия насосных и самотечных вариантов
Также канализационные системы могут быть самотечными или работающими с помощью насоса.
Чем отличаются насосные и самотечные канализации:
- Самотечная строится под небольшим наклоном. Благодаря этому стоки перемещаются под собственным давлением. Такая система не требует наличия электричества.
- Насосные канализационные системы строятся тогда, когда трубопровод с достаточном наклоном. В этом случае стоки перемещаются по системе с помощью насоса. Система работает от электричества, и в ее постройку входит стоимость насоса.
Время от времени канализационную систему следует очищать Конечно, лучше использовать самотечную систему. Однако в некоторых случаях это невозможно, тогда используют насос.
Как выбрать насосное оборудование
Чтобы выбрать насос, нужно учитывать его характеристики.
Максимальный напор и высота подъема
От показателя напора зависит расстояние, на которое насос поднимает стоки. Необходимо учитывать, что есть вертикально и горизонтально расположенные участки трубы. Для расчета параметра показатель горизонтального расстояния делят на 10 и складывают с вертикальным метражом от края емкости до насоса. Результат должен быть меньше того, который указан в документах к оборудованию, на 20-25%.
Необходимо также учитывать:
- диаметр труб;
- скорость движение жидкости;
- температуру и составляющие канализационных стоков;
- давление;
- материал трубопровода и другие факторы.
Если знаний в области обустройства канализационной системы нет, то можно получить консультацию мастера или приобрести аппарат с запасом мощности и напора, чтобы он работал долгое время.
Рабочая температура
Оборудование разделяют на следующие группы:
- для горячей воды (до +90°С);
- для холодных стоков (до +45°С).
Когда в канализацию поступает только холодная жидкость, то подойдет второй вариант. Прибор чаще всего монтируют в загородных домах. Кипящая жидкость попадает в канализацию во время аварийного сброса из отопления.
Корпуса погружных насосов изготавливаются как из пластика, так и из нержавеющей стали.
Наличие автоматики
Канализационным насосом сложно управлять вручную, т. к. для этого нужно находиться около оборудования.
Для упрощения эксплуатации прибора в комплекте с ним могут идти:
- термореле, предназначенное для отключения при высокой температуре;
- поплавок, запускающий и отключающий аппарат.
Риск засорения оборудования с измельчителем снижается при самоочищении его режущего элемента, если производителем предусмотрена эта функция. Она увеличивает время использования насоса без остановок. Благодаря самоочищению снижается вероятность перегрева прибора.
Электроснабжение и материал корпуса
Подключение к однофазной электросети позволяет запитать насос через стабилизатор или к переносному генератору при скачках напряжения. Чтобы работало трехфазное оборудование, необходим пульт управления. Это убережет прибор от перекосов фаз в электросети.
Выбирая насос, нужно учитывать предполагаемые нагрузки на прибор. Для обустройства канализации в доме с сезонным проживанием покупают погружной аппарат небольшой мощности или поверхностный прибор.
Внутридомовая система

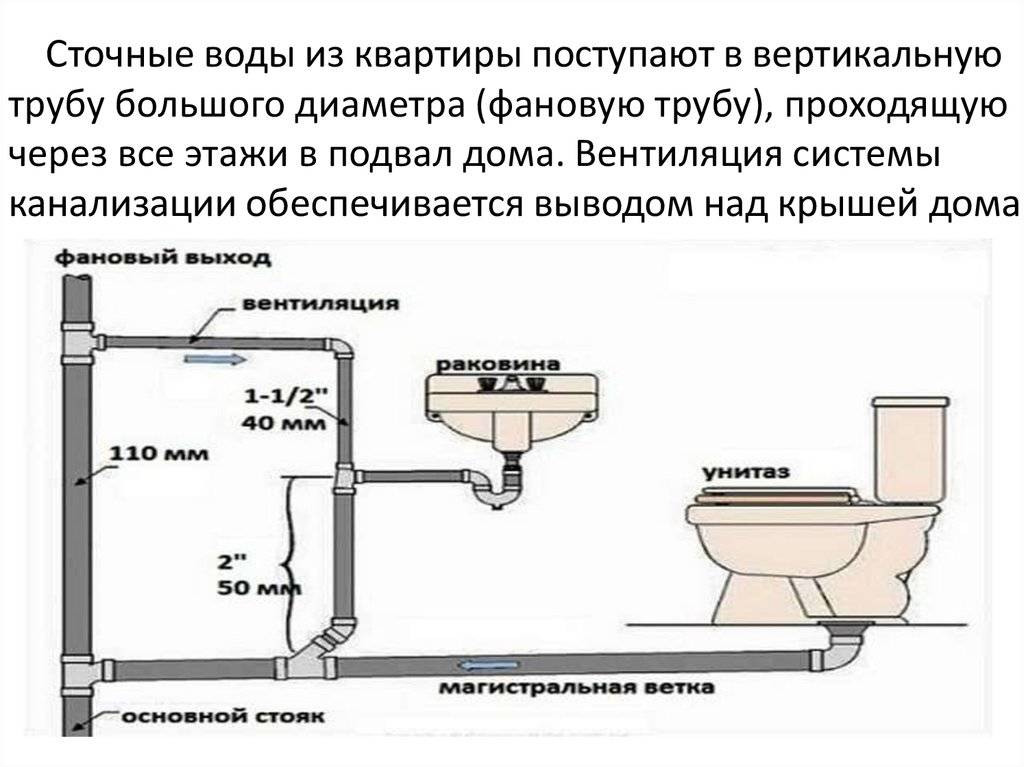

Начнем с той части системы утилизации стоков, которая находится в пределах стен дома.
Гребенка
Что такое канализационная гребенка?
Так называется внутриквартирная разводка. Свое название она получила за характерную для квартир со смежным расположением санузла и кухни форму: три отвода на горизонтальной трубе (под кухонную мойку, умывальник и ванну) действительно чем-то напоминают гребень.
В прошлом веке, примерно до 80-х годов, традиционным материалом для гребенки были чугунные трубы и чугунная же фасонина. Раструбные соединения чеканились каболкой (органическим волокном с антисептической пропиткой) и замазывались цементным раствором. Реже для герметизации соединений использовалась заливка расплавом серы.
В домах, построенных в конце прошлого века, преобладают цельные поливинилхлоридные гребенки. В нынешних новостройках канализация внутри квартир монтируется преимущественно из тех же поливинилхлоридных труб; однако теперь она стала сборной и выполняется на раструбных соединениях с резиновыми кольцевыми уплотнителями. Наряду с ПВХ используется полипропилен и, несколько реже, полиэтилен.

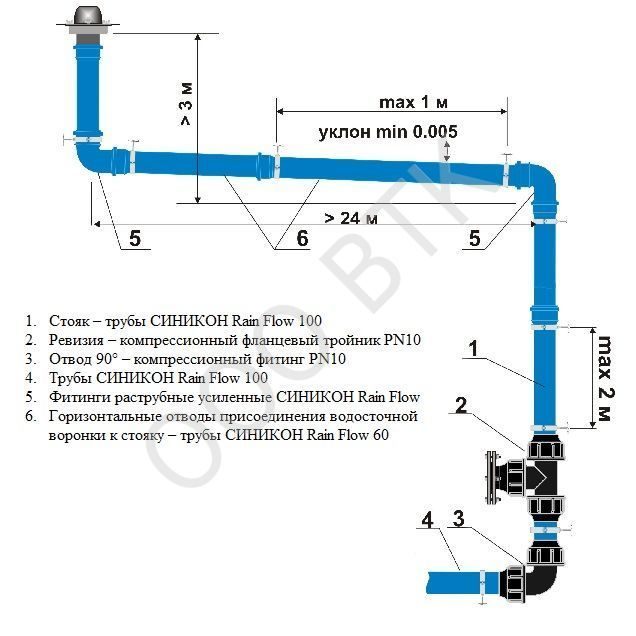

Стояки
Гребенки, расположенных одна над другой квартир, объединяет канализационный стояк. Эволюция применяемых материалов была несколько короче, чем в предыдущем случае: от чугунных стояков строители перешли сразу к сборным пластиковым.
Стояк снабжается ревизиями — люками для прочистки засоров канализации.
Расположение ревизий нормировано; они должны присутствовать:
- На первом этаже здания;
- На верхнем этаже;
- При этажности дома свыше пяти — через каждые три этажа.
Сверху стояки открыты; таким образом обеспечивается вентиляция канализации. Допустимо объединение нескольких стояков с общим фановым (вентиляционным) отводом.
Лежневка
Канализационная лежневка — горизонтальная труба, объединяющая несколько стояков и переходящая в выпуск на колодец. Ее укладка выполняется с постоянным уклоном по всей длине в направлении движения стоков. Контруклоны недопустимы: они станут местами постоянных засоров.
Величина уклона зависит от диаметра трубы:
| Диаметр | Уклон, сантиметры на погонный метр |
| 50 мм | 3,5 |
| 100 мм | 2 |
| 150 мм | 1 |
| 200 мм | 0,8 |
Как и стояк, лежневка многоквартирного дома периодически нуждается в прочистке.
Ревизии или, что удобнее, косые тройники с отводами, ориентированными против движения стоков, устанавливаются:
- На поворотах (если нет возможности прочистить изгиб через другую ревизию или тройник);
- При диаметре лежневки 100-150 мм — через каждые 15 метров;
- При диаметре 200 мм — через каждые 20 метров.

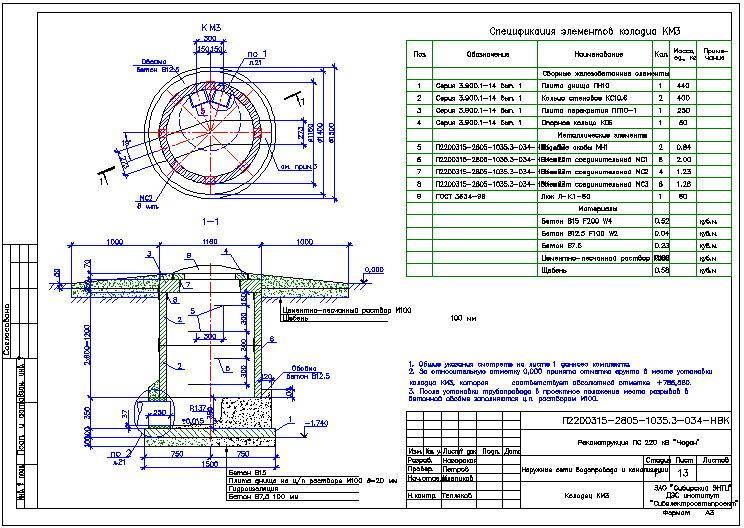

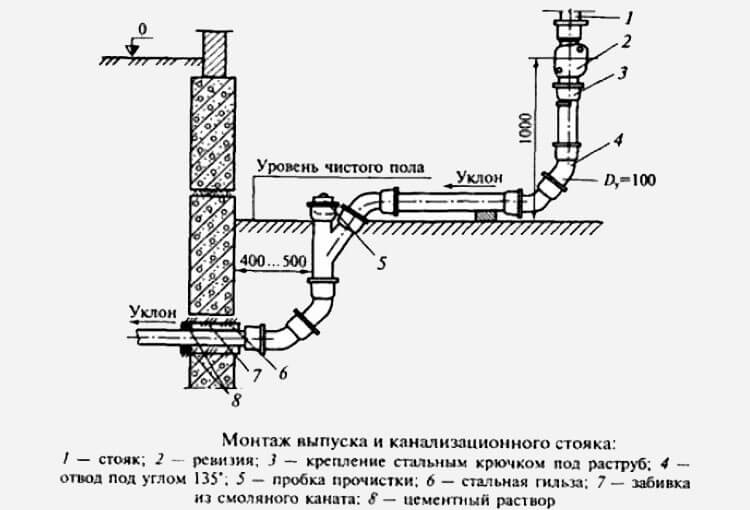

Выпуск на колодец
Им заканчивается лежневка. Выпуск укладывается в грунт ниже уровня промерзания. Его начало обязательно снабжается тройником или ревизией для прочистки.
Максимальная длина выпуска от ревизии до оси колодца лимитирована его диаметром:
| Диаметр | Максимальная длина |
| 50 мм | 8 м |
| 100 мм | 12 м |
| 150 мм и более | 15 м |
Как правило, для укладки в грунт используется чугунная труба. Ее цена заметно выше, чем у любой разновидности пластика; зато куда выше и кольцевая жесткость: просадка грунта под весом автомобиля не нанесет ей ущерба.
Преимущества и недостатки канализационных станций
Канализационные станции обладают такими плюсами, как:
- низким уровнем шума;
- универсальностью;
- компактностью;
- простотой в установке и последующем обслуживании;
- достаточно хорошими внешними данными.
Такие станции можно эксплуатировать достаточно долго благодаря измельчителю. Это устройство помогает делать очень мелкими не только фекалии, но и другие предметы, попадающие в систему: туалетная бумага, средства гигиены. Бытует мнение, что засорить такую систему практически невозможно.
Сегодня фирмы-производители выпускают два типа канализационных насосов: специальные и для общего пользования. Специальные устанавливаются для определенных мест, например кухни и туалета, затем две точки соединяются воедино и там устанавливается насос для сброса стоков. Второй вид применяется везде, где необходимо откачать нечистоты и стоки.
Чем отличается современный загородный дом от обычной комфортабельной и благоустроенной квартиры?
Только расположением и наличием собственной площади под разбивку сада или живописной лужайки. Современные технологии позволяют создать самый высокий уровень комфорта даже вдали от благ цивилизации в виде общей канализации и центральной системы отопления, было бы желание. Для начала стоит разобраться с вопросом о том, что же такое канализация, какую роль она выполняет и какая бывает.
Канализация – это сточные воды, которые различаются по уровню своей загрязненности. Бывают черные сточные воды, так называемые, фекальные, они поступают от туалетов и отличаются содержанием довольно твердых частиц в своем составе (салфетки, иногда памперсы и пр.). Второй вид сточных вод, серые – это просто грязная вода, которая поступает от умывальников, ванн и кухонных раковин. Даже неспециалисту сразу становится понятно, что для их отведения к общему месту сбора сточных вод требуется применять различные способы. Принцип работы обычной канализации заключается в том, что все сточные воды самотеком отводятся из жилого помещения. Для этого санитарно-технические приборы располагаются выше стояка, при этом следует учесть, что диаметр труб, особенно отводящих сточные воды от туалета, должны быть достаточно большого диаметра. Такие системы не позволяют располагать сантехнические приборы вдалеке от труб стояка, так как длинный трубопровод чаще засоряется и выглядит не очень эстетично. Это не очень удобно при строительстве или реконструкции системы канализации частного дома. Так вот, современные системы принудительной канализации предлагают не один способ решения этой деликатной проблемы.
Индивидуальному застройщику очень часто приходится сталкиваться с проблемой создания собственной системы канализации или подключения дома к уже имеющемуся общему коллектору. Для этого необходимо размещение специализированной системы отведения стоков. Но строительство частных домов практически всегда ведется по индивидуальным проектам, что влечет за собой проблему монтажа канализации. Всегда приходится применять нестандартные решения.
Допустим если в поселке, где ведется строительство, есть центральная система канализации, то для подключения к ней частного дома приходится сталкиваться с огромным объемом земляных работ. Это очень дорогостоящий и трудоемкий процесс. А если дом располагается на достаточном отдалении от центрального коллектора, то могут возникнуть определенные проблемы с точностью доставки сточных вод. Для решения именно этой проблемы используют системы принудительной канализации напорного типа. Благодаря такой системе, позволительно использовать Канализационные трубы меньшего диаметра, чем обычно, что существенно снижает затраты. Подобные системы выпускаются в уже собранном и полностью готовом к установке виде. При их изготовлении используется накопительная емкость из материала, устойчивого к коррозии, один или два погружных насоса, трубопровода и арматуры. Современные компактные и полностью герметичные станции предназначены для установки в подвале частного дома и очень удобны для подключения к общему коллектору. Зачастую такие станции снабжаются режущими механизмами для измельчения крупных частиц в сточных водах. Системы принудительной напорной канализации чрезвычайно надежны, легко монтируются и полностью автоматизированы. Однако следует учесть, что их установкой должны заниматься только специалисты.
Часты случаи, когда подключение к общему коллектору невозможно по ряду причин, тогда встает вопрос о создании собственной (местной) системы канализации. Принудительная канализация в этой ситуации является единственным верным решением. Современные производители предлагают множество систем, позволяющих отводить и очищать сточные воды. Конечно, установка такой системы не относится к разряду самых дешевых, однако она окупается сторицей. Благодаря особому расположению насосов, труб и автономной канализации, сточные воды будут полностью выводиться из частного дома и сразу же проходить очистку. К такой системе можно подключить не только стандартные туалет и душ, вполне возможна установка посудомоечных и стиральных машин. Обслуживание частной принудительной канализации не потребует сложных технических действий от владельца, однако их установку можно доверить только специалисту.
Что это такое
Движение сточных вод может осуществляться двумя способами – самотеком и с помощью специального насосного оборудования. В подавляющем большинстве случаев при прокладке внутренней канализационной магистрали в доме используется первый способ.
Учитывается необходимый уклон трубы, ее диаметр и порядок подключения сантехнических приборов. Если точка водосбора расположена ниже соединения со стояком, рекомендуется установить мини-насосную станцию для перекачки стоков в стояк.
Система внутренней канализации организована таким образом, что сточные воды из санитарных узлов стекают к выходному патрубку. Он расположен в самой низкой точке системы, обычно в подвале дома.

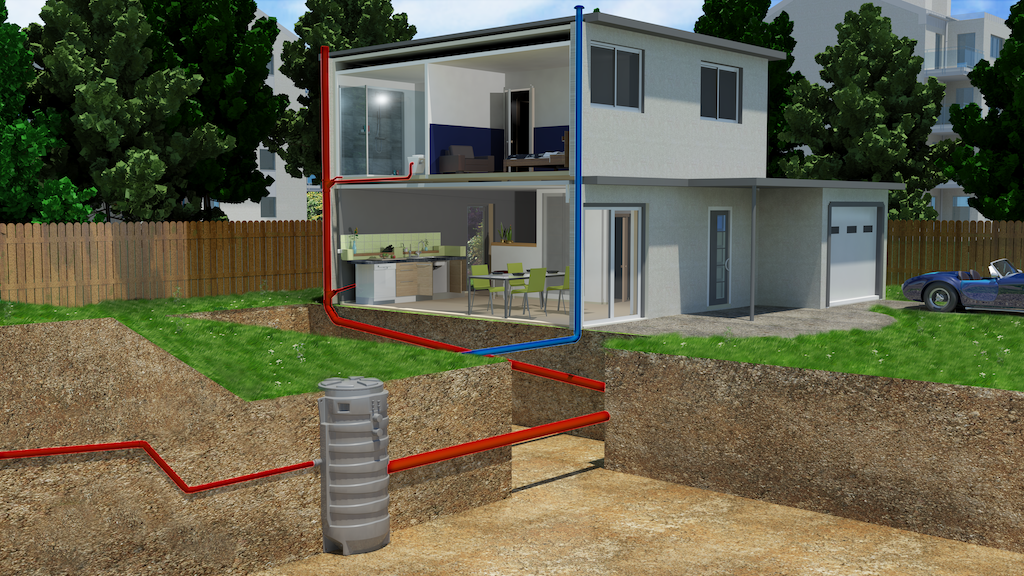

Рис. Отвод сточных вод за пределы здания к очистным сооружениям
Затем необходимо организовать их вывод за пределы здания к очистным сооружениям или пункту сбора. Если очистное сооружение расположено ниже выходного патрубка, отходы поступают в зону очистки самотеком. Однако иногда организовать такую схему на практике невозможно:
Точка выхода стоков из дома расположена ниже септика или точки подключения к центральной канализационной системе. Это обусловлено различиями в рельефе местности.
Состав грунта не позволяет выкопать траншею и проложить внешнюю трубу с требуемым уклоном. Эта проблема касается твердых пород или очень рыхлой, сыпучей почвы.
Длина внешней трубы достаточно большая, поэтому наклон трубы для организации самотечного потока приводит к опусканию траншеи в землю.
Принцип строительства напорной канализации заключается в организации места для временного хранения отходов и их последующего сброса через наружную канализационную трубу с помощью насосной станции. Для этого устанавливается герметичный резервуар (обычно в подвале дома или на участке, рядом с фундаментом).
Важно! При планировании важно соблюдать требования действующего законодательства, согласно которому устройство канализации в частном доме должно быть тщательно спланировано с учетом объема сточных вод и скорости их переработки
Устройство и принцип работы КНС
Устройство современных КНС следует рассматривать в двух основных вариантах:
- сололифт;
- или коттеджа.
Принципиальных различий между этими устройствами нет.
Но сололифты являются единым готовым оборудованием, которое можно купить в интернете и самостоятельно подключить, а канализационные станции формируются из отдельно продающихся частей под конкретный проект внешней канализации.
Компактные мини-станции
Портативные КНС типа «Сололифт» имеют компактный вид и устанавливаются вблизи сантехнического оборудования. Его устанавливают либо в подвале дома, либо в самом санузле.
Основными конструкционными узлами сололифта являются:
- герметичный корпус с патрубками и отверстиями;
- двигатель;
- крыльчатка с режущей кромкой;
- автоматика.
При поступлении воды в устройство срабатывает автоматика и включается двигатель. В результате происходит перекачивание жидкости из внутреннего резервуара в напорную трубу.
Крыльчатка дополнительно измельчает крупные фрагменты для эффективного отведения взвешенных частиц и предупреждения засора.
Корпус сололифта может иметь 2–5 отверстий для подключения сантехнических приборов. Сверху устройства располагается воздушный клапан, который обеспечивает подсос воздуха извне при работе насоса. Это предотвращает срыв домашнего оборудования.
Производительность стандартна и теоретически рассчитывается, исходя из количества подводящих труб. После покупки оборудования достаточно подключить напорный шланг и канализационные трубы к корпусу солофита, а потом включить его в розетку.

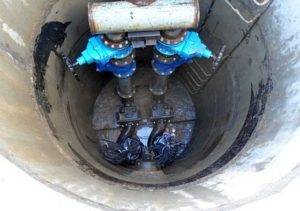

КНС для загородного дома
Насосная станция для частого дома обычно имеет внушительные размеры и вкапывается в землю. Готовых конструкционных решений такого типа в интернете найти не удастся.
Для определения ориентировочной стоимости оборудования необходимо созваниваться с менеджерами магазинов или оставлять заявку на сайтах продавцов.
Более долговечными являются емкости из стекловолокна и пластика. Они не требуют какого-либо ухода и прослужат минимум 50 лет. Станция представляет собой загерметизированную емкость с насосами внутри.
Основными элементами КНС для дома являются:
- Накопительный бак из пластика, стекловолокна, бетона или металла объемом в несколько кубометров.
- В ежедневно работающих станциях ставят два насоса: рабочий и резервный, задача которых состоит в подъеме сточных вод на определенный уровень для дальнейшего их продвижения по трубам самотеком.
- Система самотечных водопроводов (подводящих и напорных отводящих), объединяющих внутреннюю канализацию, КНС и последующий коллектор. Система снабжена задвижками и , который позволяют жидкости течь только в одном направлении.
- Автоматика с поплавковыми выключателями. Рекомендуется установка одновременно 3–4 поплавков, каждый из которых способен включать насос. Стоят они недорого, поэтому экономить на них не стоит.
Крупные домашние КНС имеют принцип работы, несколько отличающийся от сололифта. Резервуар для стоков закапывается в землю и подсоединяется к сливной . При достижении уровнем канализационных сточных вод установленного регулировкой уровня, поплавковый механизм замыкает сеть и включает насос.
Дополнительные поплавки предназначаются для включения резервного насоса. Уровень воды для их запуска устанавливается немного выше, чем для основного насоса.
Это позволяет перестраховываться и включать резервное оборудование только в случае неисправности основного.
Дополнительно КНС могут оснащаться такими устройствами:
- расходометр;
- решетчатые емкости для фильтрации крупного мусора;
- шкафы управления и регулировки;
- лестница для спуска в емкость;
- вихревой регулятор потока;
- сорбционные фильтры.
Выбор набора оборудования необходимо проводить только под контролем специалистов. Это позволит подобрать комплектующие элементы с максимально соответствующими друг другу характеристиками и продуктивностью.
Конструкция и принцип работы
Гидродинамический способ заключается в механической обработке внутренних стенок труб канализации струями воды под высоким давлением 100-200 атмосфер.
Вода через компрессор поступает из бака в шланг высокого давления, на конце которого находится насадка с отверстиями. Отверстие по ходу движения разбивает засоры и вымывает, а отверстия сзади насадки двигают всю конструкцию вперед по принципу реактивной тяги и заодно очищают стенки труб. В результате трубы очищаются по всей длине прохода машины, а не в каком-то определенном месте. Различают гидротехнические установки на бытовые и промышленные, принцип действия одинаковый, разница только в размерах и принципах подключения.
Бытовые работают от электродвигателя, но есть конструкции и с небольшим двигателем внутреннего сгорания типа мотоциклетного. Промышленные установки размещают на базе автомобилей и подключаются от двигателя транспортного средства.
По разделению установок на промышленные и бытовые видно, что применение их осуществляется в разных сферах — бытовые используют на трубах малого диаметра для прочистки канализации в жилых помещениях, на дачных и других хозяйственных участках, а промышленные для работы на внутриквартальных и городских сетях. Промышленные установки мощные и не зависят от наличия электричества. Преимущества бытовых установок заключаются в малом шуме и легкости транспортировки.
