Направляющая шина для циркулярной пилы: описание, особенности и инструкция

Что понадобится для переделки болгарки под циркулярку

Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):

УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
Сварочный аппарат для соединения металлических пластин
Плиты ДСП
Хомуты, а также крепежные соединения

На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.

С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.

Это интересно! Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью.

Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.

Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.

После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.

Какие бывают?

Универсальная шина (рейка) для циркулярной пилы может быть сделана из металла или дерева, но самое главное – она не должна деформироваться.

Используются чаще всего шины следующих конфигураций:

профиль «П»;
рельс;
уголок;
прямые бруски.

Направляющие элементы крепятся к основанию с помощью саморезов, болтов с гайками, шурупов.

Основное предназначение шин:

обеспечение точности в работе и качество распила;
обеспечение безопасной работы;
создание различных конфигураций распила.

Упорная линейка может применяться для работы таких агрегатов:

электрический лобзик;
механическая пила для дерева;
циркулярная пила.

Чтобы сделать линейку для безопасного упора, следует подыскать полоску фанеры. Ее ширина должна быть больше параметров площадки на 22 см. Из этого фрагмента изготавливается сама линейка, остатки материала применяются для создания упора в районе основания, которые крепятся с помощью саморезов.

Прежде чем начинать работать, желательно протестировать конструкцию, сделав несколько пробных надрезов на незначимых деревянных фрагментах.

Результат теста дает возможность понять:

как ведет себя инструмент;
уровень вибрации;
размеры реза;
какие необходимо прикладывать физические усилия во время работы.

Крепления и упор для торцовочной плиты играют в работе важную роль. Креплениями являются:

струбцины;
зажимы;
подвижная каретка;
фиксаторы.

Все они дают возможность надежно закрепить заготовку в нужном положении. А также надежный фиксирующий упор позволяет обрабатывать материал перпендикулярно древесным волокнам.

Упор, сделанный в заводских условиях, часто не соответствует запросам, он значительно снижает широту применения, производитель обычно задает жесткие рамки по длине. Для обработки больших досок требуется упор других технических характеристик, поэтому мастера делают подобные приспособления самостоятельно.

При работе следует принимать во внимание такие детали:

размеры заготовок;
технические особенности инструмента;
частоту применения инструмента.

А также при работе рекомендуется контролировать:

длину реза;
производительность агрегата;
какой ширины получается паз;
специфику применения пилы;
оптимальное направление распила;
допустимую плотность изделия;
последовательность применения системы обеспечения безопасности.

Влияние конструктивных особенностей пилы

Направляющую шину для пилы выпускает один и тот же производитель, поэтому она не универсальна, то есть подходит только к конкретному инструменту, имея при этом высокую стоимость. Самостоятельно изготовить такое же приспособление обойдется намного дешевле. Однако при видимой простоте направляющей шины изготовить для пилы своими руками такую деталь непросто.

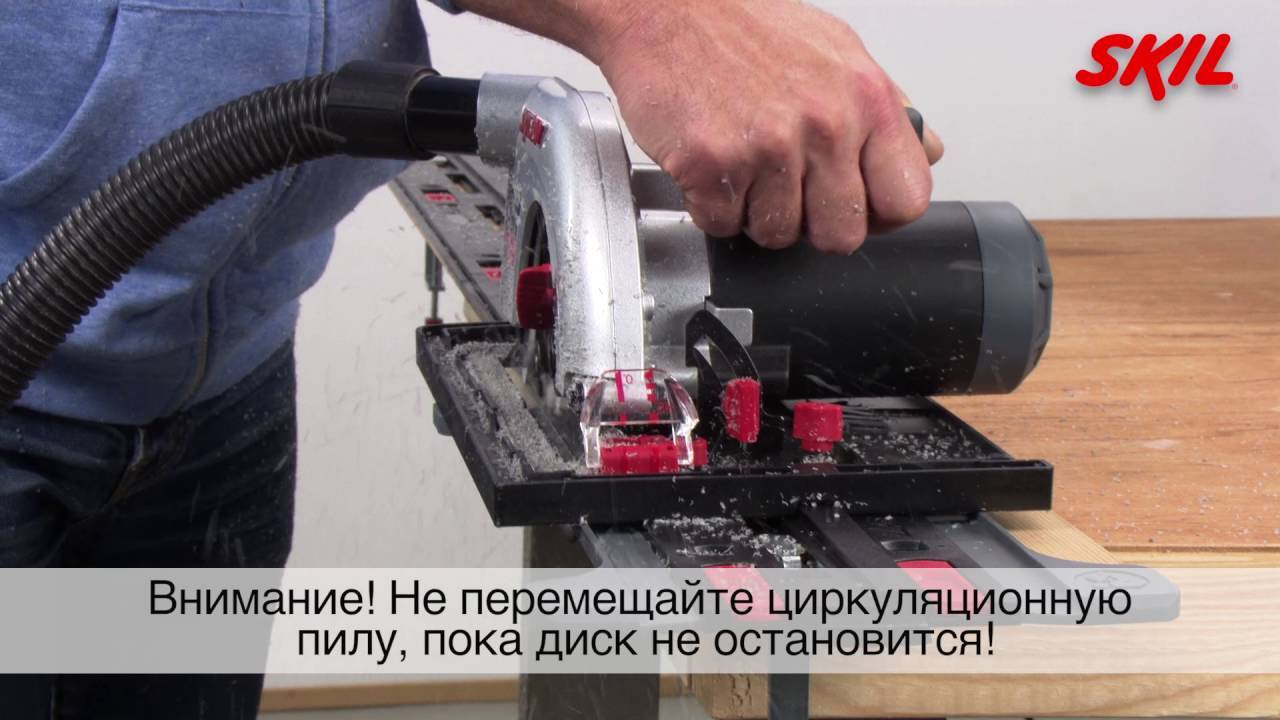

Конструкция такого приспособления зависит от профиля основания электроинструмента. На изображении 1 видна шина направляющая для циркулярной пилы, которая выполнена из нестандартного профиля, поэтому она подходит только для конкретной марки изделия.

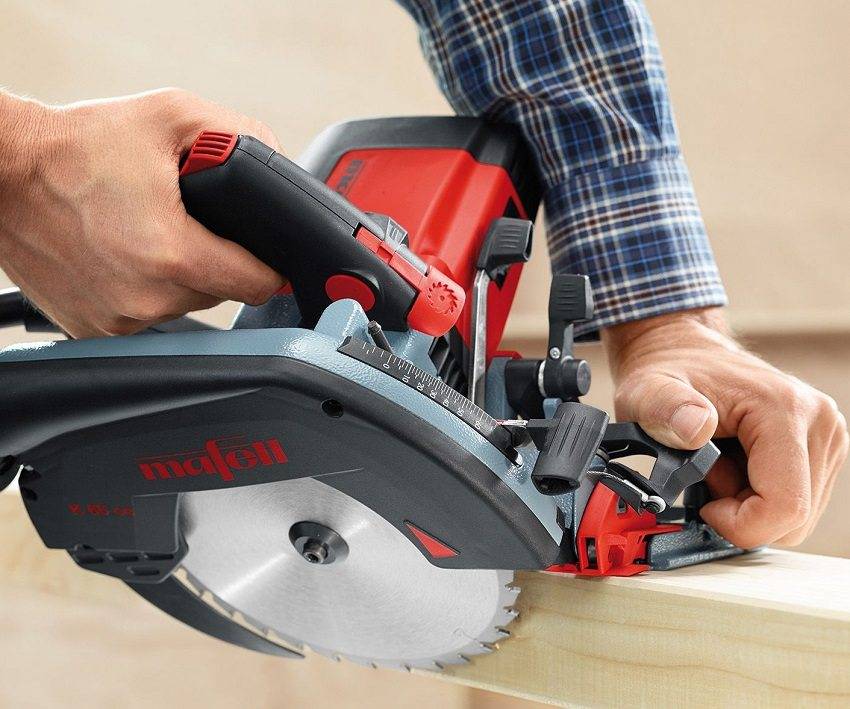

Рисунок 2. Дисковая пила – у этой пилы имеется такое имя циркулярная пила.

Комплектуя пилу подходящей только ей направляющей, производитель предусматривает в профиле специальное место для струбцин, с помощью которых ее можно закрепить на разрезаемой заготовке листового материала так, чтобы она в начале и в конце не препятствовала распилу.

Именно узел закрепления и вызывает определенные трудности при самостоятельном изготовлении направляющей

Поэтому очень важно заранее определиться с типом струбцины, подходящей для закрепления заготовки

На изображении 2 показана циркуляционная пила, у которой при нулевом положении пильного диска небольшое расстояние от низа платформы до двигателя. Это существенно ограничивает размер самостоятельно изготавливаемой направляющей линейки по высоте. При такой высоте линейки возникнут проблемы с обеспечением жесткости при ее закреплении. При увеличении жесткости направляющей линейки уменьшается глубина реза заготовки, так как вынужденно придется работать не с нулевым положением пильного диска.

Определение параметров сделанной своими руками циркулярки в домашних условиях

Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.

Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см

На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.

При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.

Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе

Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

электродвигателя;
одной или двух ручек;
защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

удерживающей платформы (для возможности выставления диска);
расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно.Обратите внимание! Ширина канала должна быть такой, чтобы сторона Т-образного элемента плотно в него входила.

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

Как изготовить вал для циркулярки своими руками

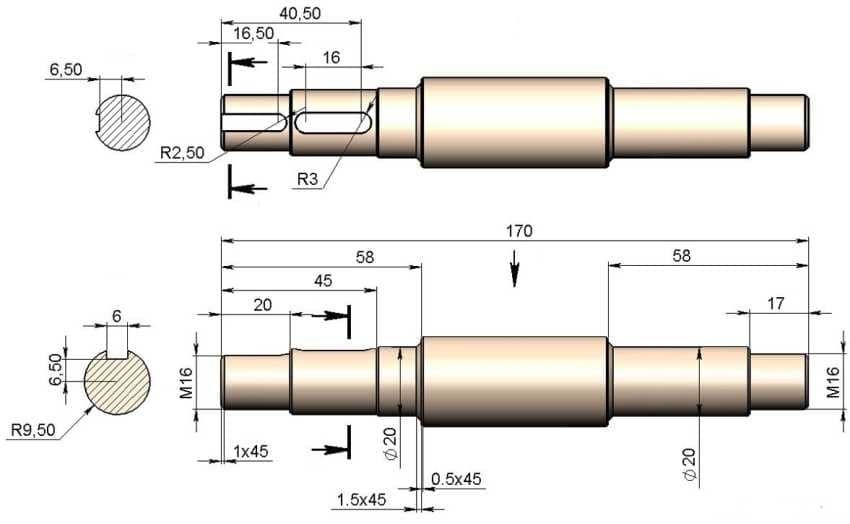

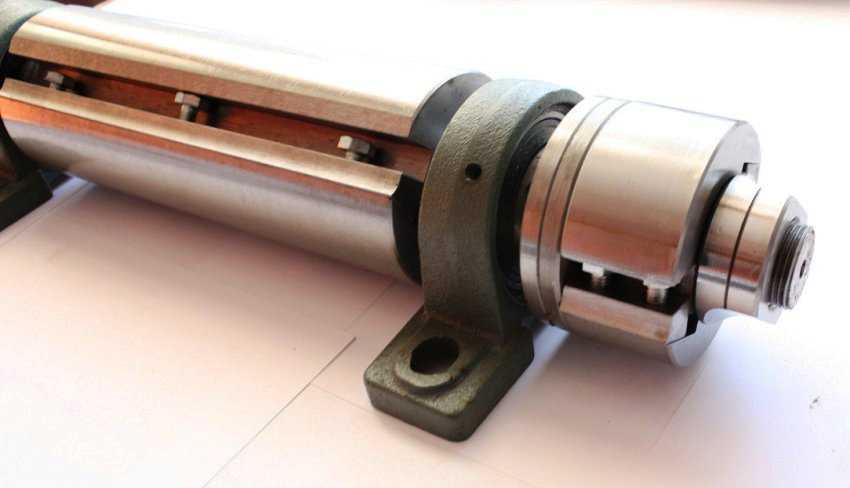

В общей конструкции циркулярки вал является основным элементом, образующим в целом станок. Для его изготовления понадобится стальной кругляк марки 45. Вот только сделать эту важную деталь самостоятельно получится только в том случае, если есть в наличии собственный токарный станок или возможен доступ к нему. Диаметр заготовки должен соответствовать размерам пильных дисков, которые предполагается применять.

Основные типоразмеры посадочного отверстия дисков:

16 мм;
20 мм;
22 мм;
30 м;
32 мм;
50 мм.

Из перечисленных выше показателей и выбирается размер вала для циркулярки.

Для изготовления вала понадобится стальной кругляк марки 45.

Наиболее распространенным является диаметр отверстия 32 мм. Именно такое посадочное гнездо имеют диски с разными размерами внешнего диаметра. Как вариант, можно сделать более тонкий вал, чтобы была возможность выполнять «ювелирную» работу. Тогда для использования больших дисков будет применяться переходник. Усложнять таким образом конструкцию домашней циркулярки стоит только в тех случаях, когда ею будет пользоваться профессионал.

Пильные диски устанавливаются между двумя фланцами и прижимаются при помощи гайки, которая накручивается на резьбу, выполненную на краю рабочей поверхности вала.

Обратите внимание! Резьба должна быть левой. В ходе неизбежного рывка при запуске циркулярки гайка в таком положении будет закручиваться, а не наоборот.. Посадочные места для подшипников определяются с учетом размеров последних

Наибольший диаметр имеет средняя часть вала. Если показатель значительный, при вращении будет создаваться дополнительная нагрузка на ремень. Избавиться от проблемы поможет рассверливание, которое облегчит тяжелую часть вала

Посадочные места для подшипников определяются с учетом размеров последних. Наибольший диаметр имеет средняя часть вала. Если показатель значительный, при вращении будет создаваться дополнительная нагрузка на ремень. Избавиться от проблемы поможет рассверливание, которое облегчит тяжелую часть вала.

Диаметр заготовки должен соответствовать размерам пильных дисков.

Инструкция для производства

Разные материалы для производства направляющих требует такого же отношения. Когда на создание идет ламинат:

отрезают 2 части по размерным отметкам;
фрезеруют кромку;
фиксируют на основу саморезом;
листом бумаги отмеряют паз по ширине, прикручивают к устройству;
на подошву пилы крепят шину, она будет служить боковым упором;
направляющую выдвигают по максимуму, чтобы подошва на нее заступала;
от ламината отпиливают по разметке края.

Циркулярку можно оборудовать выносной кареткой

Направляющая своими руками

Такое приспособление создать не сложно, но оно поглощает глубину пропила.

Из малярного правила тоже делают ограничители. Для этого подойдет конструкция с желобками и ручками:

со строительной модели снимают рукоятки для установки на эти места пружинных струбцинов, после их снятия зажим фиксируют на правиле;
для переходников используют пропилен, вырезают детали по специальной форме, чтобы вставить в пазы ручек;
по основанию переходника вырезают полые выемки для прикручивания винтов;
укладывают упор на поверхность, крепко фиксируют крепежным элементом.

Фиксацию проводят к листу пазами, расположенными снизу, чтобы не создавать препятствий для скольжения пилы, ограничить работу смогут только размеры правила.

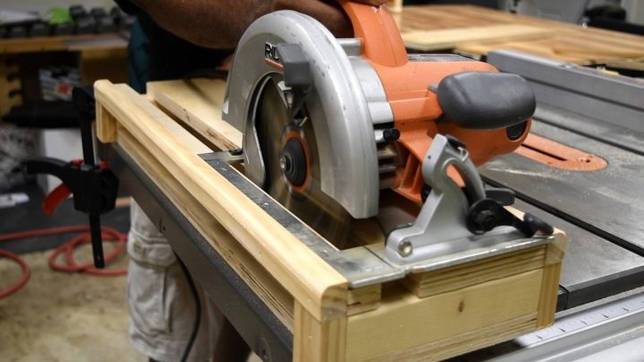

Производство рельсового стусло позволит разрезать:

доски;
бруски;
мелкие заготовки.

Нужно подготовить:

металлический уголок;
дощатое или фанерное основание;
метизы.

Делают разметку по длине шины с местами фиксаций. Для размеров нужно предусмотреть условия:

свободное перемещение доски под шиной;
не высокое расположение дисков пилы.

Крепят конструкцию болтами с параллельным расположением углов, чтобы подошва циркулярки свободно скользила. Этого достигают наклейкой фторопластовых полос, которые снижают трение и уменьшают силу, действующую на пилу.

Создают устройство из готового алюминиевого профиля

Металл служит намного дольше в отличие от деревянных изделий. Кроме этого он устойчиво держится без перекосов. Для монтажа потребуется:

профильный фрагмент;
крепежные элементы;
фанерный лист.

В качестве дополнительных инструментов понадобится подготовка:

электродрели, сверла для металла;
гаечного ключа;
измерительных предметов.

В процессе производства:

берут 2 профиля;
к фанере крепят с обеих сторон алюминий для жесткости используют ДСП;
лишнее отрезают.

При совмещении всех проведенных работ проводят настройку:

в рельсе устанавливают профиль меньший по сечению, высота которого не должна поглощать основной профиль;
фиксируют конструкцию барашковыми винтами на подошву циркулярки параллельно к кругу диска;
пила должна находится сверху направляющей;
края шины направляют на линию разметки, закрепляют.

Подобные ограничители обеспечивают плавность скольжения режущего устройства, создают легкость в управлении пилой.

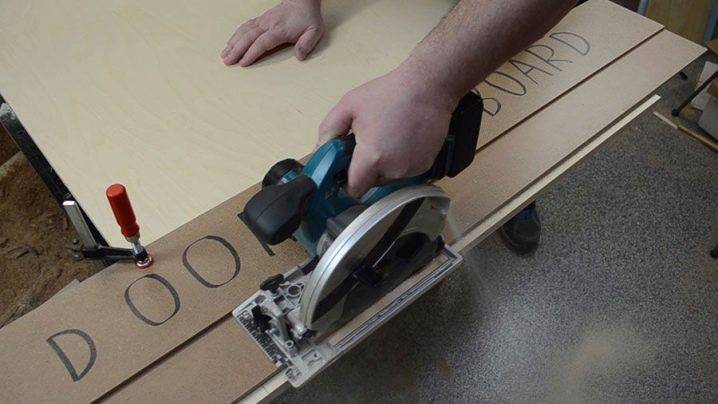

Самое простое приспособление можно изготовить из фанеры

Для правильного производства нужно сделать разметку и строго следовать размерам без отклонений. Для этого:

измеряют промежуток между внутренним краем пилы и направляющим пазом в продольном резе, он находится на опорном основании механизма;
обрезают фанерную полосу по ширине меньшей измеренного расстояния с расположением волокон на материале в продольном направлении;
саморезами крепят полученный отрезок к основанию с совмещением торцов для образования рабочего края направляющей;
берут штангенциркуль для определения ширины в продольном срезе, сюда должна поместиться оставшаяся полоса, параллельная первой пластине с обеспечением зазора между 2 листами.

На готовые шины приклеивают мягкую ткань, предохраняющую от повреждений рабочий материал.

Самодельная настольная мини-пилорама

Пила ручная циркулярная — обязательный инструмент в домашней мастерской уважающего себя хозяина. Для успешной работы она должна иметь направляющую шину для циркулярной пилы. Немалое значение имеют пильные диски, от их толщины и размера зубчиков зависит качество и точность резки. Чем меньше зуб, тем чище будет поверхность, которая подвергается обработке.

Хорошо оборудованная мастерская имеет ручной электрический инструмент, у которого есть направляющая шина для дисковой пилы, своими руками сделанная и настроенная для успешной работы. А также специальное подключение для пылесоса и мешки или контейнеры для опилок. Это очень практичное решение, потому что при длительной распиловке не придётся каждую минуту останавливаться, чтобы убрать рабочее место. Такая пила выпускается компанией Bosch для профессионалов. Кроме того, она имеет возможность настройки угла отклонения от вертикали и глубины резки.

Правильный выбор инструмента

Перед покупкой стоит убедиться, что выбранный инструмент обеспечивает необходимую глубину резки вертикально и под углом. Дополнительным аспектом, который может облегчить нормальную работу, является длина кабеля. Если условия не благоприятствуют для использования удлинителя, следует выбрать пилу с длинным кабелем.

Предлагаемые пилы известных производителей оборудованы устройством для лёгкой замены дисков, что дополнительно упрощает работу. Это отличный электрический инструмент, который можно использовать при мелких ремонтных работах дома или в саду.

Другие виды направляющих для дисковой пилы

Шаблон-заготовка

Если есть необходимость в изготовлении нескольких одинаковых деталей, то первая такая деталь может служить шаблоном-направляющей. Для это следует отрезать заготовку нужной длины и на одном ее конце закрепить упорную рейку. Она должна совпадать по ширине с рабочим расстоянием. Следует обеспечить плотное прилегание упорной рейки к торцу детали, которую нужно изготовить. Так вы получите необходимое количество одинаковых изделий, при этом не затрачивая время на их разметку.

Отрезной угольник

Рисунок 2. Схема монтажа направляющих.

Это приспособление также может пригодиться. Оно изготавливается из двух массивных реек из дерева или фанеры, скрепляемых между собой внахлест в Т-образную форму с помощью саморезов.

Длина выступающих частей горизонтальной перекладины выравнивается до размера, равного рабочему расстоянию дисковой пилы. Установив выровненный конец перекладины напротив разметки, вы сможете сделать разрез точно перпендикулярно.

Кромочный упор

Как правило, в комплектации к дисковой пиле прилагается кромочный или угловой упор. Благодаря ему можно произвести параллельный кромке материала распил. Это приспособление, при необходимости, можно сделать и самостоятельно. Для этого вам потребуется фанера толщиной 15 мм, из которой нужно сделать упорную рейку и основание для дисковой пилы. В рейке и основании ручным фрезером сделайте шпоночные пазы. Шпонки изготовьте из кусков твердого дерева или фанеры и вставьте в пазы упорной рейки. Чтобы усилить упор, к упорной рейке закрепите еще одну рейку под углом 90°. Она будет опираться на обрабатываемое изделие. Регулировать расстояние распила от края изделия следует, перемещая упорную рейку по направляющим, после чего нужно зафиксировать ее стопорным винтом.

Чтобы установить винт, в основании нужно пропилить сквозной паз. Чтобы распил был максимально точным, а производство работ безопасным, используйте 2 винта. В основании проделывается отверстие под диск пилы и производится установка креплений под саму пилу. Крепления могут быть разными.

Их выбор зависит от вида и марки дисковой пилы. Но главное, чтобы это крепление было надежным и позволяло легко демонтировать циркулярную пилу, когда работа будет завершена. Чтобы было удобно выставлять необходимую ширину отреза материала, на лицевой стороне основания нужно закрепить измерительную ленту.

“Седло” для раскроя брусьев

Это приспособление состоит из трех деталей и имеет П-образную форму: 2 боковины и спинка. Ширина спинки должна быть равна ширине бруса, который нужно распилить. Ширина боковин должна быть достаточной для обеспечения опоры для края станины циркулярной пилы до того момента, когда диск пилы войдет в брус. Боковины должны иметь пазы для обеспечения надежного крепления струбцинами “седла” к брусу.

Работать с “седлом” нужно так:

разметить линию отреза;
зафиксировать “седло”, отступив от линии отреза расстояние, равное рабочему расстоянию;
отрезать брус, перемещая пилу вдоль боковой поверхности “седла”.

Главным достоинством этого приспособления является то, что при резке бруса, который по толщине превосходит вылет диска пилы, совершенно нет необходимости в его перенастройке. Для этого следует осуществить 2 подхода пилы с противоположных сторон бруса.

Конструкцию “седла” можно усовершенствовать аналогично модернизированному направляющему бруску. Для этого на 1 или 2 боковины нужно прикрепить бруски, отступив расстояние, равное рабочему. Это обеспечит упор подошвы дисковой пилы. Так край боковины будет соответствовать линии распила.

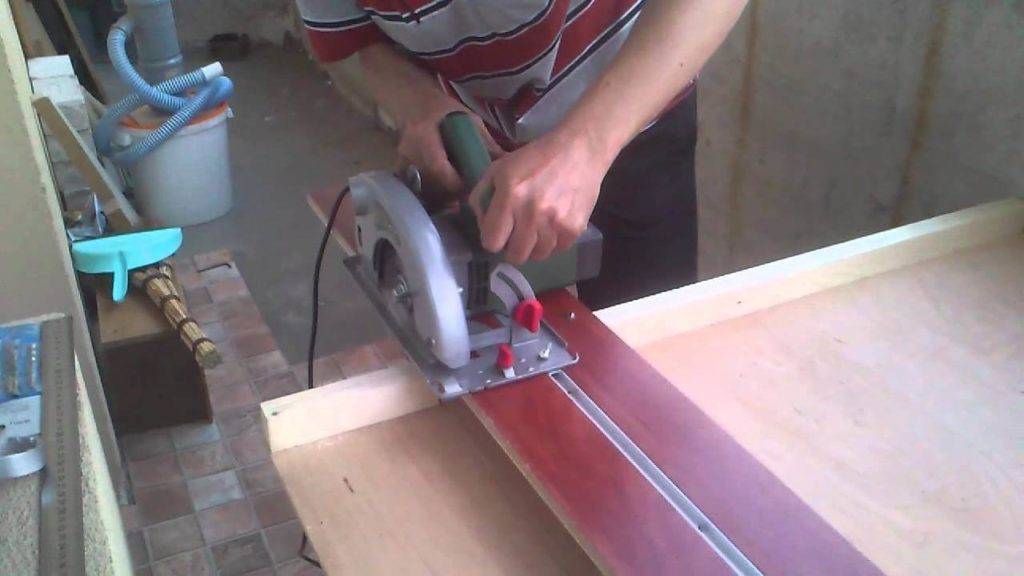

Направляющая шина из ламината

Применение этого материала определено его доступностью и простотой обработки. Последовательность изготовления шины для циркулярной пилы заключается в следующем:

Размечают ламинат на две полосы одинаковой длины (она будет направляющей, другая будет основой). Длина выбирается исходя, из поставленных задач. Затем аккуратно их вырезают.
Все кромки следует тщательно фрезеровать. Это позволит получить обработанные безопасные края инструмента.
Саморезами по дереву прикручивают направляющую к основе.

Направляющая шина из ламината

Для обеспечения удобства применения и соблюдения безопасности шину следует максимально выдвинуть вперед ручной циркулярной пилы. Используя диск, предназначенный для распиливания ламината, отпиливают края направляющих. Подобное действие необходимо для точного совмещения с нанесённой разметкой. Это несколько уменьшит глубину возможного пропила, но обеспечивает дополнительные удобства в работе.

Сколько видов шин у циркулярки

Направляющая для циркулярной пилы не только служит элементом безопасности, она позволяет увеличить производительность труда. Разработаны разные по конструкции устройства, они бывают:

двусторонними;
односторонними;
симметричные;
асимметричные.

Универсальным приспособлением обрабатывают заготовку нестандартную по форме. С такой направляющей можно работать дисковой и ручной пилой.

Шины для циркулярки

Специализированные шины используют при выполнении профессиональных заданий.

Когда режут поперечины под углом, устанавливают текстолитовое или фанерное ограничение из брусков. Перед установкой опор проводят проверку:

надежности зажимов;
поверхностей шин на деформацию;
на соответствие материалов заготовки с направляющей.

Упорные рейки делают металлические или деревянные

Важно, чтобы они были устойчивы под механическим воздействием. Не изменяли своих форм и размеров

На производство идут изделия из:

профиля;
рельс;
уголков;
брусков.

Конструкцию крепят на основание:

саморезами;
шурупами;
болтами.

Линейка

Существует еще один упорный инструмент – линейка.

Сделать её довольно просто из фанерной полоски. По ширине фрагмент берут больше на 20 см. от рабочей площади. А основание фиксируют крепежным метизом. Перед работой нужно проверить пробными надрезами:

поведение инструмента;
вибрацию;
уровень физических усилий для выполнения операции.

Надежное безопасное выполнение действий зависит от креплений:

струбцин;
зажимов;
подвижной каретки;
фиксаторов.

Этими элементами фиксируется в необходимом положении обрабатываемая деталь. Установленный ограничитель не дает отклоняться острой режущей части от перпендикулярного расположения волокон древесины.

Как сделать своими руками?

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

уголок;
труба торцовочная;
металлическая направляющая;
ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд

Материалы, которые потребуются для изготовления универсальной шины:

фанера или ДСП;
эпоксидный клей;
саморезы.

Из инструментов нужны будут:

фиксаторы;
турбинка;
линейка-транспортир;
наждачка мелкая;
маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

правило строительное (2 метра);
фиксаторы;
пропиленовые фрагменты;
уголок или профиль из алюминия;
бруски из дерева 12 мм;
плиты ДСП;
ламинат.

Для большой

Понадобятся элементы:

уголки из металла одинаковых параметров;
крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
фиксаторы (их количество зависит от точек крепления);
направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

с правила снимаются ручки (если они присутствуют);
из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

профиль «П»;
фурнитура крепежная;
листовая фанера (можно взять отходы).

А также необходим будет инструмент:

дрель;
ключи гаечные;
линейка или рулетка.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

Упорная линейка

Самостоятельное изготовление приспособлений для циркулярки требует строгого соблюдения правил безопасности.

Упор для резки часто применяется при обработке материала дисковой пилы эффективен только в случае с лобзиком, с распилом могут возникнуть проблемы: шина притиснута к заготовке струбциной.

Скоба выступает с нижней и верхней стороны столешницы станка. В итоге получается ограничитель по длине реза, но двигатель пилы неизбежно упирается в струбцину, распил выполняется в два этапа. Качество кромки будет плохим, высока вероятность образования нежелательной ступеньки: для обеспечения идеального распила необходимо непрерывное движение режущего диска от начала до конца пиломатериала. В заводских моделях крепежная деталь вынесена за пределы линейки для дисковой пилы, не мешает работе.

Как недорого и просто сделать направляющую для циркулярной пилы своими руками
